Проблемы и ремонт автоматических сварочных аппаратов на примере FSM-60s и Fitel S178

[Fibercom]

Интересно , что в таких аппаратах, как sumitomo 71c - cо временем, он не может настроить яркость сам авто. и выход из положения - расширение дырки  светодиода сверлом за пару минут )) .



зы

воообще тема секретности ремонта сварок себя изжила. цены снизились на аппаратуру , никто ремонты допотопных фирменных сварок за 500$ долл делать не будет. сложный ремонт  макс 100 баксов без замены частей.

зачем - когда можно купить новый более менее нормальный новый китай (но не табуретку- яйцо, он же киндер-сюрприз)

да и fujikura стали ломить рынок низкими ценами.

[Bachaa]

1 час назад, Fibercom сказал:

воообще тема секретности ремонта сварок себя изжила.

В точку. Я на локале поспорил с одним "экспердом"

Ему не понравилось, что я полез разбирать скалыватель. Видимо забыл спросить его разрешения.



Суть вашего спича, что все балбесы, один вы ковбоец, который все делает в сервисе с какой то мнимой гарантией. Смешно. Тут полно сообщений на форуме о поломке аппарата ПОСЛЕ сервиса. Повторно что-то никто нести не хочет, разбираются самостоятельно. То-ли сервисы у вас такие, то ли просто вредительством занимаются. Хз. У меня знакомый обратился в сервис, пытался на скалыватель деталь поломанную купить. Отказали, сказали ТОЛЬКО через услугу полного сервиса за довольно немалые деньги. Он плюнул, за пиво заказал деталь на станке и сам все поменял. Был пластик, стал титан. Со временем все эти сервисы, дерущие бабки за просто так уйдут в небытие. Китайцы выдавят с рынка. Будут просто выдавать новый аппарат взамен дефектному и все. Ну или сообщество наберет достаточно знаний, чтобы производить ремонт без обращения куда либо.



Батарейки на сварки уже научились чинить. Ремонт обходится просто копейки. Без обращения к "профессионалам"

[Mahaon]

В 19.12.2019 в 02:13, aleksanddr77 сказал:

Здравствуйте.

Перестал определять тип волокна в авторежиме на Фуджикуре 62s+. SM видит как MM. Калибровки моторов и дуги проходит на ОК. Варит вроде не плохо.

Аппарат редкий, но имеет тот же модуль сведения что и на Фуджикуре 80.



Изначально действительно надо было почистить стекла микроскопов, потом сделать калибровку моторов и дуги. После того, как сбили положение светодиодов- только в сервис.

[Yuldoshev Ali]

Доброго дня всем! у меня Fujikura 80 S+  в камере пыл не могу открутить камеру.Если кто может что подсказать буду рад любой помощи.

[imagic]

Попробуйте для начала снять электроды и протереть ватной палочкой, смоченной в спирте, объективы камер (потом вытереть насухо чистой ватной палочкой).

Если это не поможет, разбирать самостоятельно аппарат и чистить матрицы камер настоятельно не рекомендую по 2 причинам:

1) После чистки и установки камеры обратно требуется юстировка камеры, производится она из-под закрытого меню, доступ в который есть только у официалов. Без юстировки аппарат будет выдавать различные ошибки при сварке и не будет сваривать волокна.

2) Вычистить самому матрицу камеры весьма проблематично, обычно заносишь ещё больше пыли.



Тем не менее, я опишу процедуру.

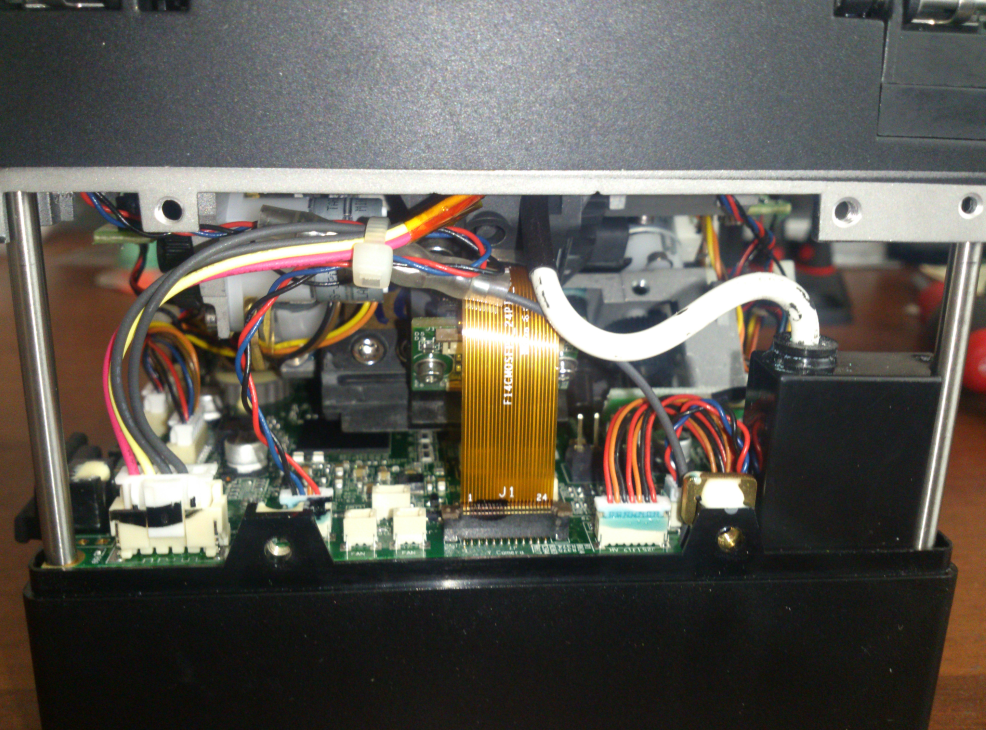

1) Снимаете боковые части корпуса аппарата. В итоге он будет выглядеть примерно так:

(это фото другого аппарата, что не меняет сути).

2) Определяете, в какой камере грязь. Я для этого перекрывал узким листком бумаги объектив одной из камер и закрывал крышку.

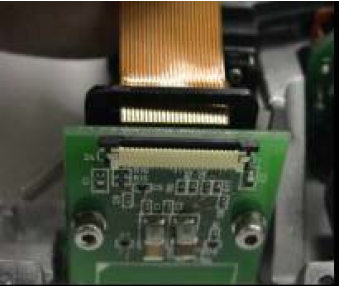

Вот так будет выглядеть матрица камеры (фото с другого аппарата):

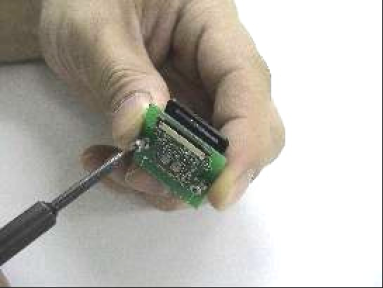

3) Отключаете шлейф, откручиваете матрицу камеры, как показано на фото.

4) Вот так будет выглядеть матрица камеры со стороны объектива (фото с другого аппарата):



Всё, её нужно прочистить от пыли, установить обратно и отъюстировать. На самом объективе с обратной стороны пыли не бывает.

[Pavelnud]

1 час назад, Yuldoshev Ali сказал:

Доброго дня всем! у меня Fujikura 80 S+  в камере пыл не могу открутить камеру.Если кто может что подсказать буду рад любой помощи.

Было такое, помогло просто легкие удары об пол низом аппарата , повернутой боком, пыль видно ушла за грань матрицы, пол года уже всё хорошо.

[Salat]

1 час назад, Yuldoshev Ali сказал:

Доброго дня всем! у меня Fujikura 80 S+  в камере пыл не могу открутить камеру.Если кто может что подсказать буду рад любой помощи.

И не стоит этого делать юстировку собьете и потом все равно поедет в сервис (и это явно не файбертул а форком или концепты) если бить прибор то может пыль уйти а может и микроскоп. Ну и стоит попробовать ватной палочкой линзы протереть (это если на них) а если на самой матрице тогда сервис.

[Fibercom]

Линзы тереть абс без толку. Только затрут всю оптику до мути.



зы

Если он сможет боковины открыть и матрицу снять и ее протереть (а лучше просто  дунуть баллончиком на поверхность, так как протирание рождает кучу побочек  - ) то снимается его криворукость и уж поправить матрицу как нужно он сможет )). сервис пароля не требуется.

[Yuldoshev Ali]

я пробовал компрессором дуть и стукнуть слегка иногда уходить пыль, но  опят появляется на прежнем месте

[Fibercom]

фото экрана в студию плиз. компрессором куда дули в аппарат? однако там так можно надуть что и линзы отпескоструятся и шлейфы внутри отлетят (

9



зы

компрессор без разборки аппарата мы вам не советовали , если что ))

Edited October 2, 2020 by Fibercom

[Salat]

В 02.10.2020 в 16:26, Yuldoshev Ali сказал:

я пробовал компрессором дуть и стукнуть слегка иногда уходить пыль, но  опят появляется на прежнем месте

В общем, сервис наше все.

[Fibercom]

Кстати, в Форком-сервис произошли изменения  - начальник ( он из мастеров) и адрес новые. Мастера все остались, кроме мэтра ВОЛС-сервисов всех времен с начала 90-х: Калашникова, он, похоже, на пенсию ушел.

[Fibercom]

Вот как раз по теме - сегодня волшебство наблюдал.

крапинки четкие на матрице у Sumitomo 39. Думаю легкий заработок 4-5 тыср в кармане )).

Почистил - что за ерунда - те же крапинки. вот как втерлись! Тру ее еще раз спец жидкостью для оптики. Опять там же!

Вытащил матрицу ,  свечу на нее фонариком и на окно - нет пылинок и соринок - чисто на любом уровне освещения!

(именно любой уровень - так как может быть застветка но это НЕ засветка)

только ставлю в микроскоп обратно - появляются.

Ответ в следующем номере Наука и Жизнь, можете пока присылать соображения и советы, что делать )).



Edited October 7, 2020 by Fibercom

[imagic]

Пыль может быть на матрице, линзе или зеркале. У Type-39 есть ещё защитные стёкла перед зеркалами. Раз не линза и не матрица, пусть будет зеркало или стекло перед ним.

А если говорит о зеркалах, на Type-39 они ещё имеют тенденцию к осыпанию. Возможно и это.

[Fibercom]

Извините, 3 с минусом за ответ. У 39-го нет зеркал для изображения. Да они видны на крышке - но это совсем другие зеркала - там можно вместо них белую бумажку наклеить и будет работать. это подсветка светодиодов. Зеркальные аппараты уже канули в лету. Это когда фирмы не могли позволить поставить две камеры и делали эти дурацкие зеркала (Fujikura fsm-20 FSM-30 Sumitomo 35 35se Fitel S 174); Две камеры без зеркал- это был прорыв! Все пили шампанское, примерно конце 90-х 2000м году, когда зеркала кончились! Вроде Фитиль первый сделал две камеры, а может и Siecor/Siemens. Да Siemens первый расщедрился еше начале 90-х на две ПЗС...но у них очень ущербная оптика была. Вдумайтесь - магистральный аппарат тех времен стоил 18 тыс долл (еще тех долл - это сейчас умножить на 2-3) а ему экономили на микроскопах и ПЗС! Более скажу - уровень техники тех времен с начала 90-х вполне позволял сделать аппараты по виду как современные. ТАкое медленное развитие - исключительно лень производителей (и так покупали). Например Ericsson выпустил ы рунок более менее конкурентную модель FSU-900 91 год,  а , потом каждые два года чуть обновлял в том же корпусе той же схемой раз 2-3 года! пошли 900-905-925-975-995! и В 2002 году народ был полном недоумении видеть 995й рядом с FSM-40/50 Fitel 176/177 -. Инженеры 10 лет тупо получали зарплату и ничего не делали над новыми моделями. Окончательно разленились когда им сказали "надо" - Ericsson выпустил ПУК в виде FSU-15 и.... слился с рынка. Ходили слухи, что часть эти ленивых инженеров Ericsson пошли в китай делать их сварки но то уже темная история )).

+++++++++++++++++++++

по теме - ответ оказался настолько тонким - что без опыта электроника просто меня поразил. требует знания физики немного (как легкая подсказка).



Edited October 7, 2020 by Fibercom

[sauroneg]

@Fibercom не томи, рассказывай уже

[Salat]

10 часов назад, Fibercom сказал:

Извините, 3 с минусом за ответ. У 39-го нет зеркал для изображения. Да они видны на крышке - но это совсем другие зеркала - там можно вместо них белую бумажку наклеить и будет работать. это подсветка светодиодов. Зеркальные аппараты уже канули в лету. Это когда фирмы не могли позволить поставить две камеры и делали эти дурацкие зеркала (Fujikura fsm-20 FSM-30 Sumitomo 35 35se Fitel S 174); Две камеры без зеркал- это был прорыв! Все пили шампанское, примерно конце 90-х 2000м году, когда зеркала кончились! Вроде Фитиль первый сделал две камеры, а может и Siecor/Siemens. Да Siemens первый расщедрился еше начале 90-х на две ПЗС...но у них очень ущербная оптика была. Вдумайтесь - магистральный аппарат тех времен стоил 18 тыс долл (еще тех долл - это сейчас умножить на 2-3) а ему экономили на микроскопах и ПЗС! Более скажу - уровень техники тех времен с начала 90-х вполне позволял сделать аппараты по виду как современные. ТАкое медленное развитие - исключительно лень производителей (и так покупали). Например Ericsson выпустил ы рунок более менее конкурентную модель FSU-900 91 год,  а , потом каждые два года чуть обновлял в том же корпусе той же схемой раз 2-3 года! пошли 900-905-925-975-995! и В 2002 году народ был полном недоумении видеть 995й рядом с FSM-40/50 Fitel 176/177 -. Инженеры 10 лет тупо получали зарплату и ничего не делали над новыми моделями. Окончательно разленились когда им сказали "надо" - Ericsson выпустил ПУК в виде FSU-15 и.... слился с рынка. Ходили слухи, что часть эти ленивых инженеров Ericsson пошли в китай делать их сварки но то уже темная история )).

+++++++++++++++++++++

по теме - ответ оказался настолько тонким - что без опыта электроника просто меня поразил. требует знания физики немного (как легкая подсказка).





А что же тогда эти самые зеркала на крышке делают? И почему аппарат ругается если они с трещинами? На самом деле эти зеркала выполняли роль диффузоров на современных приборах, для выравнивания света от диодов при освещении оптического волокна на месте сварки.

Edited October 8, 2020 by Salat

[Fibercom]

Так я и писал, что зеркала для светодиодов - изображение через них не идет. Это касается аппаратов FSM-30s (зеркала на крышке) FSM-40, FSM-50, FSM-60, Type 36, Type 37, Type 39. Siecor X75 77 (призмы)

Хотя некоторые написали даже на сайте, что изображение )).

А дело с крапинками оказалось интересным -  дефект матрицы и он проявляется только в красном спектре.

белый зеленый синий свет - они не видны. есть вариант поменять светодиод на другой цвет - но не будет ли ругаться аппарат на это.

на экране то он в ЧБ показывает но сам свой служебный анализ делает в цвете. или искать матрицу.



Edited October 8, 2020 by Fibercom

[Salat]

24 минуты назад, Fibercom сказал:

Так я и писал, что зеркала для светодиодов - изображение через них не идет. Это касается аппаратов FSM-30s (зеркала на крышке) FSM-40, FSM-50, FSM-60, Type 36, Type 37, Type 39. Siecor X75 77 (призмы)

Хотя некоторые написали даже на сайте, что изображение )).

А дело с крапинками оказалось интересным -  дефект матрицы и он проявляется только в красном спектре.

белый зеленый синий свет - они не видны. есть вариант поменять светодиод на другой цвет - но не будет ли ругаться аппарат на это.

на экране то он в ЧБ показывает но сам свой служебный анализ делает в цвете. или искать матрицу.





прошу прощения не так понял, что изначально имелось в виду изображение. а насчет крапинок это не в этом проблема, там переходные аппараты были своеобразные у них была беда с герметизацией линз, и периодически на некоторых приборах он поддавливался, лечился отзывом и бесплатной на тот момент заменой микроскопов, это относилась к конечным партиям ближе к переходу на 71й аппарат, сейчас 39й с такой поддержки сняли. хотя кое какие запчасти новые еще есть.

Edited October 8, 2020 by Salat

[Fibercom]

герметизацией матрицы или микроскопа? я вот подумал микроскоп слегка (хотя крапинки в фокусе с него проектироваться на изображения не должны).

пока не посветил красным светодиодом на матрицу и не увидел эти волшебные крапинки,  очень далеко от микроскопа и матрицей направленной от него под углом 180 град )).



[Salat]

19 минут назад, Fibercom сказал:

герметизацией матрицы или микроскопа? я вот подумал микроскоп слегка (хотя крапинки в фокусе с него проектироваться на изображения не должны).

пока не посветил красным светодиодом на матрицу и не увидел эти волшебные крапинки,  очень далеко от микроскопа и матрицей направленной от него под углом 180 град )).



тут я к сожалению не знаю, сам не сталкивался куда они герметиком гадили, у товарища эту проблему решили, у него через год после покупки она вылезла, и сейчас он с ним бед уже давно не знает.

[[anp/hsw]]

А что там кстати в современных аппаратах с печками? Они стандартные у современных аппаратов?

Вопрос возник в том, что мне привезут FSM-40S у которого отломили печку. Не знаю, как, но отломан зажим и вырван сам нагреватель.

Естественно, комплект печки найти малореально к такому древнему аппарату.

Зато на aliexpress есть такое: https://aliexpress.ru/item/32856407720.html

Естественно, откалибровать температуру и программы усадки я смогу, тут исключительно вопрос совместимости: он 12в, или там внутри что-то хитрое?

По плате вижу контакты к самой печке и датчику, но смущают лишние микросхемы, которых в пассивном нагревателе быть не должно.



[Fibercom]

От других аппаратов не подойдет. Но достать можно. Есть "заброшенный" cклад бывшего ТКС - там иногда лазаю как сталкер )). Барахла там валом, самые неожиданные запчасти. Например 1500 болтов для скалывателя СТ-30. Или 5 крышек для 30-х аппаратов )).  электродов от 30-к 40-к масса.  в

материнки экраны и п.

вам наверное нужно Основание печки для FSM-40S (new)  - 2000р там стоит.Крышка печки для FSM-40S

либо сама печка - 3000р



Дефицит есть - печки от 60-х - они сгорают после 20-30 тыс сварок. Есть такой проблем у 60-ки. При том, что пользователи и производители по умолчанию  ставят исключительно температуру печек на макс . так чтоб почернело внутри на элементе.

Они соотв дорогие - 250 долл копия - 500 долл оригинал. Есть вариант ремонта таких печек. простая пайка не подходит.

вот от 50к печки ни разу не сгорали. их и полно недорого.



Edited October 9, 2020 by Fibercom

[[anp/hsw]]

1 час назад, Fibercom сказал:

От других аппаратов не подойдет.

Аргументируйте. В обоих случаях обычный нагреватель. Какие параметры не должны подойти? Сейчас посмотрел сервис-мануал к аппарату - 12в печка, термистор также обычный самый.

За 2-3 тысячи я не против купить оригинальную печку. Как выйти на склад ТКС? Или вы мне ее продадите?

Вот массштаб проишествия:

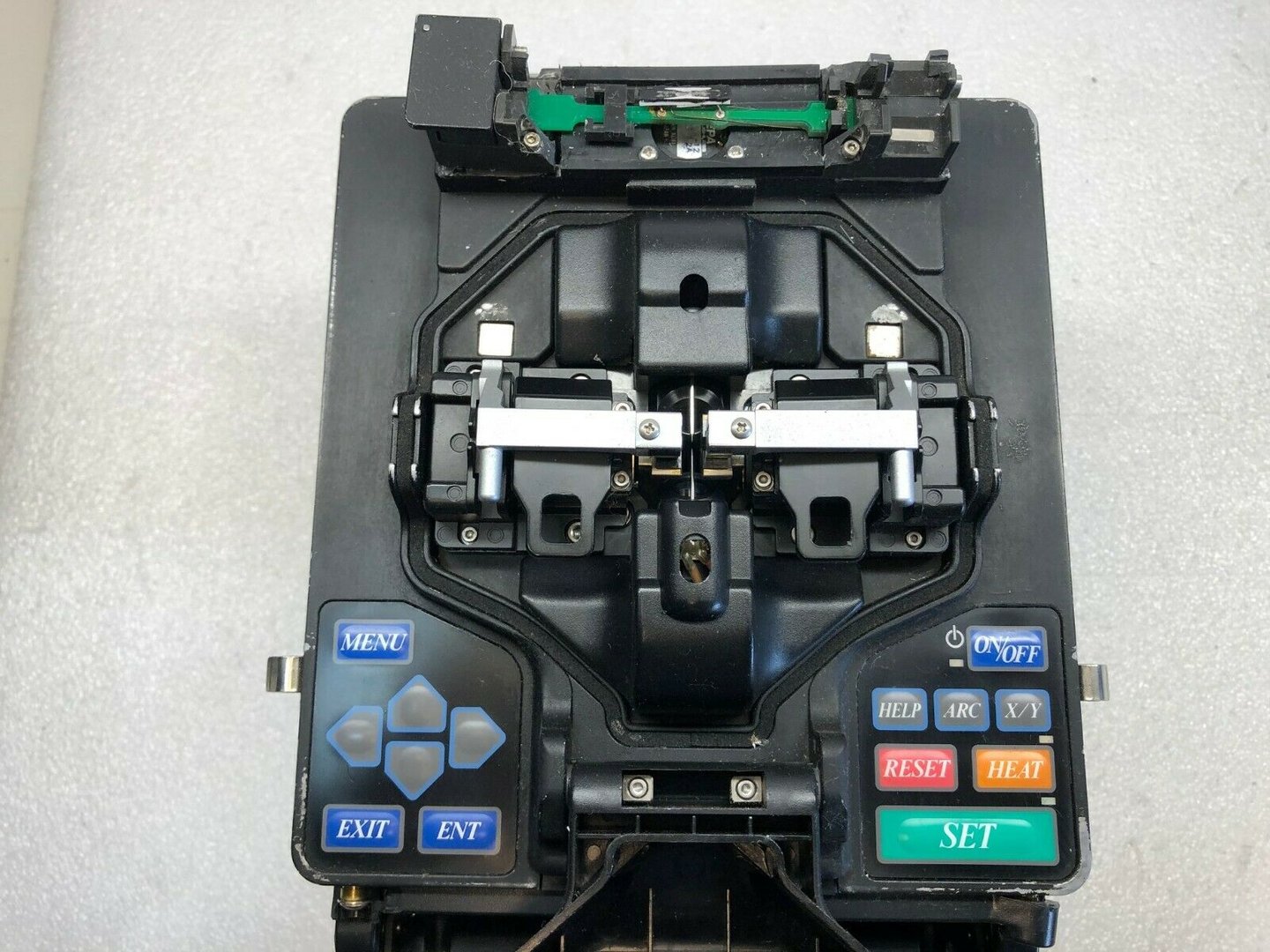

[Bachaa]

@[anp/hsw] Поставьте печку с али и два разных термистора через выключатель (на разные гильзы) . Питание найдете откуда взять. Будет дешево и сердито.
