Проблемы и ремонт автоматических сварочных аппаратов на примере FSM-60s и Fitel S178

[root_1]

В 13.09.2016 в 15:31, A3garant сказал:

Группа риска: Fitel - Старые(177/178 первые партии): Все аппараты с цветом корпуса отличающимся от черного(серые/синие);

Данные буду периодически обновлять.

Надо признать что проблемы "серых"  177А и 178А совсем не проблемы аппаратов ! А "серого" ввоза, и купивших их! Нафига постить такую тему в смысле проблемы аппаратов ? Это ни разу не проблема аппаратов ! Очередная ересь .... И как мы видим с 2016 года нет новых публикаций о неисправностях 178х .....

[Bachaa]

21 минуту назад, root_1 сказал:

А "серого" ввоза, и купивших их!

Это как так? т.е. в африке он работает, а в сочи нет ?   С какого перепуга ?

[root_1]

В 10.10.2019 в 19:43, Bachaa сказал:

Это как так? т.е. в африке он работает, а в сочи нет ?   С какого перепуга ?

Ну тут речь не про работает/нет (читай выше), а про прошивку на иероглифах. Ну и оф. поддержку которой естественно нет, по понятным причинам для аппаратов изготовленных только для рынка Китая. (Отличаются цветом корпуса - фиолетовым, синим ....). Невозможность прошивки софта с языком отличным от китайского. Смена матери, либо перепайка чипа(ов) .... Не знаю. Но в данный момент смысла в этом всём вообще нет. Проще на запчасти пустить и родной взять, там этих проблем в принципе нет =) Насколько я знаю к нам официально поставлялись аппараты только с тёмно-серым/чёрным цветом корпуса  (типичный представитель), всё остальное на свой страх и риск.

Edited October 21, 2019 by root_1
Очепятки =)

[МедиаС]

Добрый день.Подскажите, как войти в инженерное меню Swift K7.Проблема такова, при разряде батареи сварочного аппарата, сбивается калибровка.Настроить можно только через инженерное меню.Раньше звонили в тех. поддержку и нам настраивали удаленно, сейчас сказали такую услугу не оказывают.

[root_1]

1 час назад, МедиаС сказал:

Добрый день.Подскажите, как войти в инженерное меню Swift K7.Проблема такова, при разряде батареи сварочного аппарата, сбивается калибровка.Настроить можно только через инженерное меню.Раньше звонили в тех. поддержку и нам настраивали удаленно, сейчас сказали такую услугу не оказывают.

Добрый день. А пока откалиброван был на комп на аппарате настройки не сохраняются ?

[МедиаС]

2 часа назад, root_1 сказал:

Добрый день. А пока откалиброван был на комп на аппарате настройки не сохраняются ?

Нет.Настраивали по тим виверу через инженерное меню напрямую в аппарате

[root_1]

6 минут назад, МедиаС сказал:

Нет.Настраивали по тим виверу через инженерное меню напрямую в аппарате

Мде ..... Нафига такой девайс нужен .... На 96й в поле помрёт и настройки сбросит и что делать ? %-))

Edited October 21, 2019 by root_1

[МедиаС]

2 минуты назад, root_1 сказал:

Мде ..... Нафига такой девайс нужен .... На 96й в поле помрёт и настройки сбросит и что делать ? %-))



Да шляпа полная.По идее не должно там ничего сбиваться, даже при разряде.Только выходит все наоборот((

[root_1]

5 часов назад, МедиаС сказал:

Да шляпа полная.По идее не должно там ничего сбиваться, даже при разряде.Только выходит все наоборот((

Надо вам в сервис. Батарейку чтоль на метеринке заменить и настроить.

[JoeMarksmen]

Добрейшего времени суток, уважаемые. Кто-нибудь имел дело с таким зверем?

https://shop.nag.ru/catalog/02333.Svarka-optovolokna/28628.SNR/35118.SNR-FS-6m



Что плохого/хорошего за него сказать можете? Задумываемся о покупке.

[ALEX_SE]

Это Signal Fire 9.

Я бы взял в оригинальном исполнении - на него ПО обновляется.

[JoeMarksmen]

ALEX_SE, спасибо.

Edited October 24, 2019 by JoeMarksmen

[imagic]

В этой теме почитайте последние страниц 10. Обсуждается, по большей части, этот аппарат (или более старая его модификация, что не принципиально, изменения незначительные).

[aleksanddr77]

Здравствуйте.

Перестал определять тип волокна в авторежиме на Фуджикуре 62s+. SM видит как MM. Калибровки моторов и дуги проходит на ОК. Варит вроде не плохо.

Аппарат редкий, но имеет тот же модуль сведения что и на Фуджикуре 80.

Edited December 18, 2019 by aleksanddr77
SM видит как MM.

[imagic]

Приветствую. Неверное определение типа волокна означает, что аппарат плохо видит волокно, оптическая система изменила свои оптические характеристики. Как пользователю рекомендую хорошо прочистить линзы аппарата ватной палочкой, смоченной в спирте; после чистки вытереть насухо. При необходимости повторить несколько раз (на аппаратах с зеркальной системой чистка качается и зеркал тоже, но здесь оптическая система беззеркальная). Проверьте визуально освещённость X и Y полей, они должны быть освещены одинаково и равномерно.

Причины произошедшего... На старых сварочных аппаратах такое обычно происходит из-за деградации со временем линз объективов, но у Вас аппарат достаточно свежий, так что на вскидку причину назвать не возьмусь.

Если чистка не поможет, обратитесь в сервис (желательно к официалам), там из-под закрытого меню проведут процедуру обучения распознавания волокон и поищут проблемы в оптической системе. У обычных пользователей доступа туда нет. Однако, если проблему не найти или деградация линз уже началась, процедура обучения поможет лишь на время.

[erikas]

Подскажите что померло в старичке, Фуджик 50, пишет слишком темно ему

[BAHbKA]

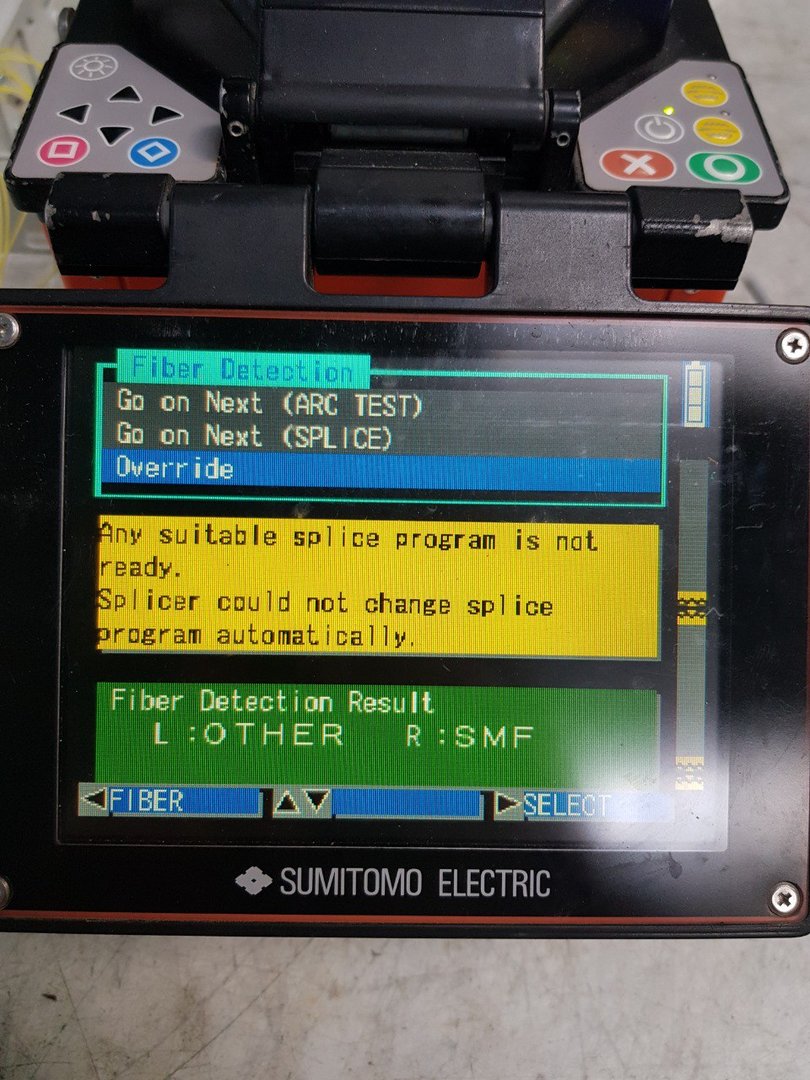

У меня Sumitomo type-39 с прошивкой 2006 года. 657 Волокно вообще не понимает и вопросов нет, только если иногда переспрашивает уверен ли в продолжении сварки.




[imagic]

18 часов назад, erikas сказал:

Подскажите что померло в старичке, Фуджик 50, пишет слишком темно ему

Волокна освещаются красными светодиодами, луч света от которых отражается от зеркал и, проходя через волокна, попадает на матрицы камер. Соответственно, проблема где-то в этом контуре.

Для начала начисто протрите всю оптику (зеркала и линзы) ватной палочкой, смоченной в спирте. Осмотрите зеркала в крышке, возможно, одно из них сместилось или начало осыпаться.

Если советы не помогут, напишите, в X или в Y поле проблема и скиньте фото ошибки.

[erikas]

В 20.02.2020 в 11:34, imagic сказал:

Волокна освещаются красными светодиодами, луч света от которых отражается от зеркал и, проходя через волокна, попадает на матрицы камер. Соответственно, проблема где-то в этом контуре.

Для начала начисто протрите всю оптику (зеркала и линзы) ватной палочкой, смоченной в спирте. Осмотрите зеркала в крышке, возможно, одно из них сместилось или начало осыпаться.

Если советы не помогут, напишите, в X или в Y поле проблема и скиньте фото ошибки.

Ошибка в Х поле

[Fibercom]

Привет. давно не был на форуме. Почитал тему и стало грустно - практически ни один ответ не решает проблему. Хотя причины на поверхности. Вы же работаете постоянно с такой техникой.

Если ездите на машине - понимаете , что такое уровень масло давление в шинах и тп? Машину почему-то что свою любят и разбираются , а аппараты любить не желают...

Так и здесь - центр дуги - основное понятие - тут вообще в теме нечего про это не сказано. Нет оплаваления - проверить арк тестом - визуально греется ли по центру!

Протирка ваткой абс ничего не дает. Особо спиртом не тереть оптику - могут замутнеть линзы. Вот от таких постоянных маниакальных протирок оптики потом приходится менять линзы и зеркала...



по 39-му Sumitomo - ну можно догадаться , что раз он не понимает новое волокно - ну сделайте режим ММ или юстирувку по диаметру, а не по сердцевине!

Здравствуйте.

Перестал определять тип волокна в авторежиме на Фуджикуре 62s+

первый признак либо сильно убитой оптики либо неправильного освещения волокна не центру. но не пыль.







[aleksanddr77]

1 час назад, Fibercom сказал:



Перестал определять тип волокна в авторежиме на Фуджикуре 62s+

первый признак либо сильно убитой оптики либо неправильного освещения волокна не центру. но не пыль.

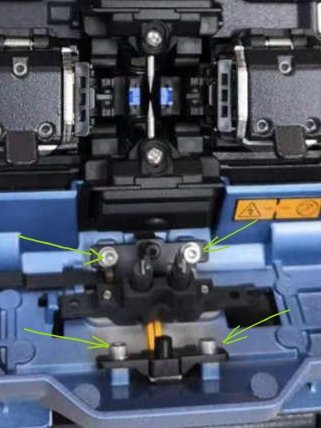

Скорее всего у меня проблема именно с неправильным освещением, т.к. проблема появилась именно после того как я тронул отвёрткой эти (на фото) болты крепления светодиодов. Долго потом подбирал положение чтобы добиться хотя бы визуально качественных сварных соединений, но определение типа волокна восстановить не удалось. Причем влияют, не вооруженным взглядом, какие то сотые доли миллимитра. У самой крышки люфты гораздо больше. Сейчас сварка варит идеально. Брака практически нет.



Можно ли как то восстановить юстировку этих диодов в домашних условиях?

[Fibercom]

Аппарат видит то же что и вы. Вернее даже хуже чем вы.  Соотв если сердцевина стала смазанной «не такой» , не симметричной он не сможет увидеть. Можно пытаться без опыта это исправить. Зеркалами было удобней.

[imagic]

15 минут назад, aleksanddr77 сказал:

Можно ли как то восстановить юстировку этих диодов в домашних условиях?

Там нет никакой юстировки либо оно самоюстируется (вырезы в пластике под светодиоды), я не помню. FSM-62S в руках не держал, но на 80s снимал и ставил, никаких юстировок не проводил, всё работало.

Попробуйте снять, посмотреть что там, может, светодиод как-то совсем криво стоит или плохая пайка. Если боитесь сделать хуже - то в сервис.



PS. И желательно, конечно, сразу давать всю информацию, которая есть. От этого зависит точность советов.

[aleksanddr77]

17 минут назад, Fibercom сказал:

Аппарат видит то же что и вы. Вернее даже хуже чем вы.  Соотв если сердцевина стала смазанной «не такой» , не симметричной он не сможет увидеть. Можно пытаться без опыта это исправить. Зеркалами было удобней.

А как это делают профессионалы? Нужно спец.оборудование или через серверное меню? Дорогая ли это операция? Вы это делаете?

Edited April 27, 2020 by aleksanddr77

[Fibercom]



Сервисное меню исправляет начальные положения кареток , световой поток подсветки и тп.

спец оборуд никакого не требуется.

зависит от конкретной модели.

Просто надо понимать, как волокно должно выглядеть на экране , чтобы аппарат его понял. А фото волокон как они должны быть - есть в я-картинках или даже фирменных буклетах мануалах

ps

не знаю есть ли в 62м моторы фокусов? Или он фикс как KL-280?

Вообщем фото волокна в момент ошибки надо .

Ps2

И не стоит переживать что аппарат сбиватся на авто определение. Его не надо мучать , лишнее время на сварку - ставить sm auto режим сразу. Зачем полный авто делают?

Edited April 27, 2020 by Fibercom
