Проблемы и ремонт автоматических сварочных аппаратов на примере FSM-60s и Fitel S178

[MontagnikSer]

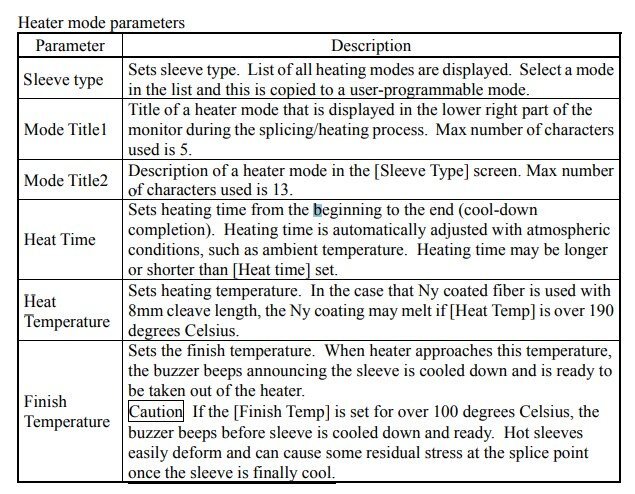

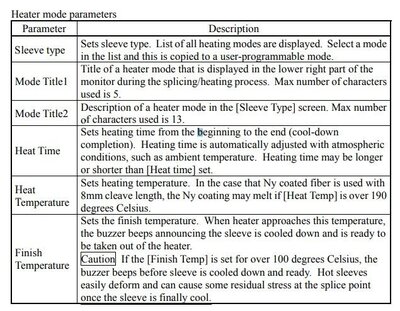

выбрать КДЗС я знаю как выбрать в меню, но там нет установки температуры, или я не нашел, в мануале вроде нашел попробую спс

Edited February 26, 2024 by MontagnikSer

[Татьяна И]

del

Edited March 6, 2024 by Татьяна И

[Fibercom]

Для справки кто не знает: данный аппарат 100м стоит сейчас порядка 5млн рублей. Испоьзуют  заводы. Человек видимо не имеет средств исправить это дело за 5-10 тыср в нормальных сервисных центрах?



Для справки кто не знает: данный аппарат 100м стоит сейчас порядка 5млн рублей. Испоьзуют  заводы. Человек видимо не имеет средств исправить это дело за 5-10 тыср в нормальных сервисных центрах?
ps

и по существу - знание таких паролей стоит порядка 50 тыср на черном рынке. И там еще надо знать что нажимать.

[[anp/hsw]]

Боюсь, что тут обычным черным рынком дело не обойдется.

Сервис-мануал и коды на эти аппараты даже не у всех аккредитованых специалистов есть. И в РФ их полагаю, нет совсем.

Сервисный код может подойти от какого-то другого аппарата, плюс можно попытаться вытащить его из прошивки.

Но бюджет конечно выходит за рамки разумного.

[Fibercom]

От 60ки пойдет думаю. Там одна серия. А моторы привести можно и вручную - только отцеплять придется от редуктора и проворачивать . Некоторые не отцепляют и ломают редуктора внутри моторов…
Есть хитрости - обходиться без кодов. Хотя с ними все гораздо быстрей.

Edited March 5, 2024 by Fibercom

[FUJI]

  Ну от 60ки точно не подойдет, в них самая легкая комбинация, после 70-ых серий там  сложные пошли комбинации. Вас спасет только сервисный центр.

[Fibercom]

Тов. Fuji  , 100 не значит , что он после 80ки был сделан. Это пром серия . Смотреть на общий стиль кнопочки меню экраны  и тп. А они совпадают у 100 и 60.


Edited March 5, 2024 by Fibercom

[FUJI]

Ну в таком случаи я могу посодействовать) так сказать поделиться кодами)

[vladimirperov]

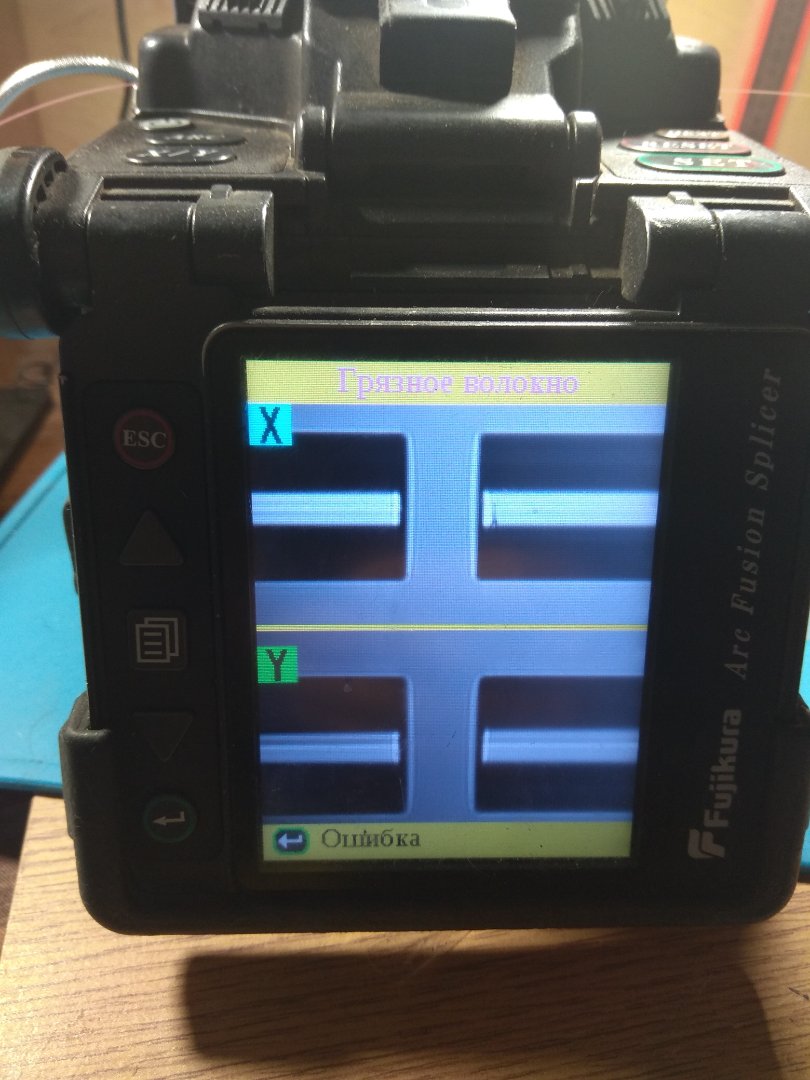

Здравствуйте, появилась такая ошибка, помогите исправить или нести в сервис?

https://cloud.mail.ru/public/zoEi/VnVX9qY8g

[Fibercom]

Думаю надо аккуратно линзы протереть . И переключить режим sm fast . Сердцевина мутновая на х.
попробовать мм режиме.  Канавки почистить тоже.



На Y еще заметна несимметричность сердцевины. Это исправляется довольно легко, но на платной основе.

[Melkash]

Попробуй режим MM должно заработать. Если нет оптика.



Есть кто разбирается в настройках режимов сварки pm - волокна?

[Fibercom]

Pm надо крутить волокно чтобы совпала ось по углу вращения.

[Melkash]

То что pm надо крутить это понятно. На старых аппаратах нужен или кабель для подключения измерителя сигнала, чтобы она сама крутили. Или в ручную, но это нужен опять же источник сигнала и измеритель ну и соответственно не замкнутый контур. В новых аппаратах pmсварка производится в автоматическом режиме, но при условии, что у Вас стандартное pm волокно, если нестандартное как у меня ( с w профилем показателя преломления) то она уже не варит, и требуется или настройка программ или опять же прокрутка вручную с сигналом и фото приемником, причем варить надо при словленном минимальном сигнале...









В общем нужна помощь в настройке, в ручную крутить по сигналом и варить этого уже не хочется, так как аппараты были куплены для автоматической сварки pm и хотелось бы, чтобы они сами варили))) вылетает ошибка фокуса постоянно. Аппарат fitel s185

Edited May 30, 2024 by Melkash

[Fibercom]

Крутите вручную рм. Аппарат вам лучше чем вы глазом не сделает.

[Fibercom]

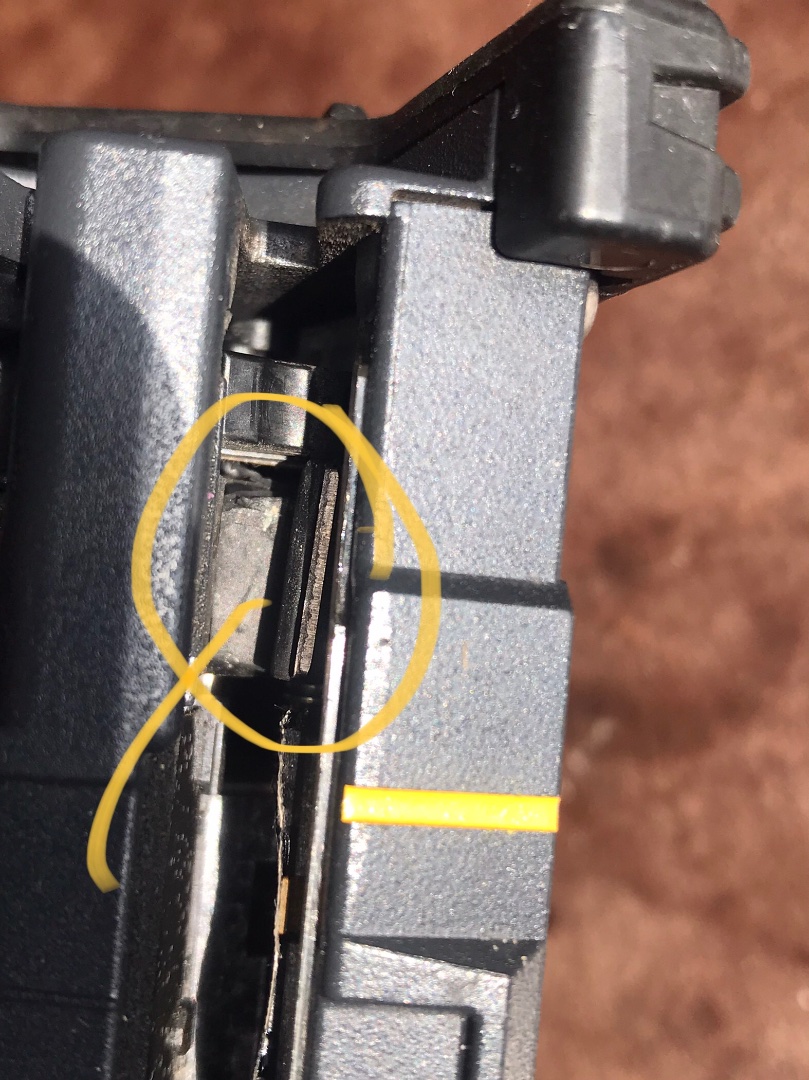

Очень рекомендую в аппаратах fsm-80s у печки блокировать левый тугой прижим волокна. Иначе скорости можете попасть на замену мотора и /или оси.
блокировать,  просто затолкать под него резинку . Либо у кого уже редуктор мотор начинает проскальзывать. Какие то японцы , из молодых видимо, извратились с этой печкой конкретно . Чувствуется,нарисовано мультком на компе , без понятия, что один моторчик не может крутить кулачки на три( ! )Сильных Прижима и одну еще шторку.
зы

Ну а как исправить типичную проблему с недозакрытием шторки - обращайтесь личку )






зы

Есть еще несколько интересных советов из темы «домашнему мастеру» выход с положения за три минуты» по типичной проблеме fsm-60 когда у него начинает заедать зависать «фокус» (казалось бы чего вдруг ?) .

Edited June 7, 2024 by Fibercom

[Валерчик]

Добрый день. Проблемка у меня с Fujikura 60s. Перестал работать экран (сначала сыпало квадратиками, затем вовсе пропала картинка), сдал в сервис, заменили микросхему видеочипа. Ничего не помогло, предложили сделать реболл проца, так как типо сигнал плохо проходит от проца до видеочипа. В итоге получил я аппарат, у которого при включении экран светится серым. Может в курсе кто-нибудь, куда копать? Моторчики не жужжат, как обычно при включении! Заранее спасибо за совет)

[Fibercom]

Что за сервис такой , что смотрел прохождение сигнала да еще определил что «плохо проходит».
не верю (с)

есть предположение, что был просто намочен экран, а вместо этого полезли в материнку и сделали ее кирпичем.

Edited June 14, 2024 by Fibercom

[Иван Иванович 1]

Здравствуйте. У меня Фуджикура 40s. При сведении волокна пишет что ему темно ( Волокно Y) Ни какую диагностику пройти не может. Пишет темно. Чистка линз, зеркал ни к чему не привели. Прошу помочь мне разобраться с этой проблемой.

Edited July 15, 2024 by Иван Иванович 1

[Fibercom]

Ну так сделайте ему светлее …

И без фото лечить не можем.

[[anp/hsw]]

В 40S камеры аналоговые и там есть переменные резисторы яркости/контрасности прямо на плате. Если при прикосновении к ним отверткой яркость восстанавливается, то они просто закисли от влажности или осыпалось покрытие. Если с электроникой дружите - можете крутануть и вернуть на место, возможно это поможет. (Если не дружите - сделаете только хуже, лезть не надо)

[Fibercom]

да просто проверить не мешает ли что либо светодиодам. Или могли сместить эти колпачки когда меняли электроды.



Edited July 16, 2024 by Fibercom

[Boris Hoff]

Всем привет! Имеется аппарата fujikura 60s. Почти в новом состоянии 200 сварок. При сведении волокон, левое упирается в правое и выдавливает его до появления на экране "предел подачи". Так же на экране когда отображаются плоскости x и y волокна не по середине а смещены к краям экрана. Все протер. Реакции 0. Что может быть? Фото к сожалению приложить не могу. Закрытый объект и сварочник к нему привязан. Не могу вынести.

[Fibercom]

Калибровка моторов и самодиагностика, что дает? Тест дуги?
судя новый 200 сварок и волокна смещены - есть сомнения, И не совсем ли полевые ли условия на «об екте» и с какой  стороны? (форум российский если что)   Сейчас с волокном делают разные вещи, Бывает и такое…ну все поняли надеюсь.

без фото ничего сказать не могу. Хотя одно предположение есть (именно из инфы про 200 сварок)

Edited May 2, 2025 by Fibercom

[Boris Hoff]

Калибровку моторов не проходит, так как левое волокно сдвигает правое до ошибки "предел подачи". Правое доходит до середины и останавливается. А левое как будто его не видит и вовремя не останавливает. Как варили эти 200 сварок я не знаю. Вызвали уже когда очень "грамотные" ребята сказали что он совсем не варит. По крайней мере, когда я сел зачистить волокно от буферного лака, мне сказали "что ты делаешь?!". Мол они так варили. Условия совсем полевые, но хотя бы с нашей стороны. С виду аппарат что снаружи что внутри чистый.



Волокно если что обычное гражданское. Думал может в кабеле дело. Взял свои пигтелы для теста, тоже самое.

[Fibercom]

Ну вот , мое предположение про зачистку лака оказалось правильным (исходя из слов «200 сварок» и «обьект» и то что волокно «где то не там») .
если аппарат включал дугу с лаком, то скорее всего пожар внутри был. Пластиковые прижимы скорее всего сгорели.

Теперь он требует ремонта и настройки. Обращайтесь (если Вы с нашей стороны) ).
зы

На “обьектах” обычно бывает запас техники приличный.

Edited May 3, 2025 by Fibercom
