Проблемы и ремонт автоматических сварочных аппаратов на примере FSM-60s и Fitel S178

[A3garant]

Всем доброго дня.



Тут буду постепенно описывать проблемы, которые встречали в сервисе при ремонте сварочных аппаратов Fitel/Fujikura.



I. Проблема ПО и его обновления.

1) "У меня появился кирпич"

Симптомы: Аппарат перестает включаться при перепрошивке, переходит в постоянную перезагрузку.

Причина: Перепрошивка "серого аппарата"(все аппараты официально не предназначенные для продажи на территории РФ), откюлчение питания во время перепрошивки/скачек напряжения и т.д.

К сожалению, периодически встречающаяся пролема и достаточно серьезная.

Последствия: у ФСМ может выйти из строя материнка + потянуть за собой модули оптики.

Ремонт: Официалы предлагают менять все в сборе. Пока бюджетное решение не нашли. У Фитиля попроще, аппарат обычно видится через программу, хотя тоже может превратится в кирпич. Старые версии позволяют практически напрямую заливать прошивку на прибор.

Рекомендации: Если вы не знаете на 100%, что аппарат для России - лучше не прошивать его (русский язык в настройках ничего не гарантирует). Если очень руки чешуться хочеться обновить/сильно глючит - сделайте обнуление аппарата по всем счетчикам + возврат к заводским параметрам.

p.s. Кардинально нового и хорошего в обновлениях очень мало. В реальности это тормоза в замен пары глюков. За 5 лет у фитиля не было кардинальных изменений. Только интерфейс.



2) китайский танк Китайский язык в меню

Итак, вы либо не читали пункт 1) либо вы...

Симптомы: все меню или его часть становятся китайским.

Причина: см. выше, "серый" аппарат.

Ремонт: попробовать перепрошить аппарат старыми прошивками. ОФициалы советуют замену материнки. Счастливчикам иногда везет и в прошивке есть русский/английский язык. Везет редко.

Рекомендации: см. выше.



Группа риска: Fitel - Старые(177/178 первые партии): Все аппараты с цветом корпуса отличающимся от черного(серые/синие);

Fujikura - серии 25xxx

Данные буду периодически обновлять.

[Vladimir_yarsk]

День добрый. Фуджик 60s при сварке волокна стал по долгу "делать" дугу, вследствие чего слышен треск и мерцает дисплей и ничерта не варит.

Подскажите пожалуйста решение проблемы либо подскажите где можно посмотреть

[SSR]

Электроды давно меняли?

[Vladimir_yarsk]

если бы все было так просто разве стал бы я писать. Проблема где то глубже. не надо писатьо только ты почисти зеркала и в таком духе...

вот видео

[Bachaa]

Так дуги то и нет!



Пробило где-то силовую часть как мне кажется... Не знаю устройство сварок. Тут нужно в сервис..

[Vladimir_yarsk]

все верно. вот и я так думаю. позвонил в сервис где обслуживаем, видео показал. Те ничего путем не сказали, сказали только почисти, подуй, помой, туда-сюда и если не поможет посылай к нам. вот отправил едет на обслуживание

[Bachaa]

А к кому отправил?

[Vladimir_yarsk]

москва. фарком трейд. мы там все обслуживаем

[Bachaa]

Тоже официалы. Нормально.

[TVERskoy]

Кто нибудь сталкивался с подобной проблемой?

Fitel s177







и такая вот дичь, может подряд до 10 раз

после удачной сварки, рвет волокно при разведении. Этот процесс слышно.

Вне офисных условиях, при низких температурах в основном проявляются подобные глюки

Edited April 27, 2017 by TVERskoy

[Lecter]

Подскажите где можно отремонтировать аппараты:



1. FITEL S177A

2. ILSINTECH SWIFT S3

[Rashid]

Здравствуйте Подскажите пожалуста где можно заказать запчасти на Firefox mini 4s

[blaq]

Добрый день!

Fujikura 50 пузырит волокно. В чем может быть проблема?

[мишаня сучков]

Fujikura 50 пузырит волокно хреновые электроды поставьте оригинал.











[zoro]

Причиной может:

1) быть Само волокно... Попадались партии когда с одной стороны кабеля все ок, а с другой пузырит, и взрывается... Либо Охренненое затухание, и видимое помутнение на месте сварки... Причем убираешь 5-6 метров кабеля все ок...

2) Электроды загадились/большой пробег/некачественные

3) Неправильные установки сварки... Произвести сброс настроек, Проверить полностью все тесты, провести повторную калибровку дуги, обжиг электродов...

[blaq]

Причиной может:

1) быть Само волокно... Попадались партии когда с одной стороны кабеля все ок, а с другой пузырит, и взрывается... Либо Охренненое затухание, и видимое помутнение на месте сварки... Причем убираешь 5-6 метров кабеля все ок...

2) Электроды загадились/большой пробег/некачественные

3) Неправильные установки сварки... Произвести сброс настроек, Проверить полностью все тесты, провести повторную калибровку дуги, обжиг электродов...





Электроды новые, правда не оригинал.

Первые сварок 10 варит нормально, потом либо дефект сварки, либо пузырь.

Сброс и калибровку попробуем.

[мишаня сучков]

Забудьте про не оригинал мы по началу то же мучились взяли не оригинальные электроды.

[[anp/hsw]]

В догонку к теме про электроды:

А как отличить оригинал от неоригинала?

Понятно, что слишком низкая цена подозрительна, а дальше?

Отличить сами электроды невозможно, но можно попытаться отличить по упаковке.



Это оригинал?

https://sc01.alicdn.com/kf/HTB1SPGFNVXXXXamapXXq6xXFXXXv/ELCT2-20A-FSM-50S-FSM-60S-FSM.jpg



А это?

https://sc01.alicdn.com/kf/HTB13aYkLpXXXXXRaXXXq6xXFXXXz/ELCT2-20A-FSM-50S-FSM-60S-FSM.jpg



Может эти?

https://ae01.alicdn.com/kf/HTB1zTnaLpXXXXbaXVXXq6xXFXXXY/Fujikura-Optical-fiber-fusion-splicer-electrodes-ELCT2-20A-FSM-60S-fsm-80S-FSM50R-60R-17S-18S.jpg_640x640.jpg

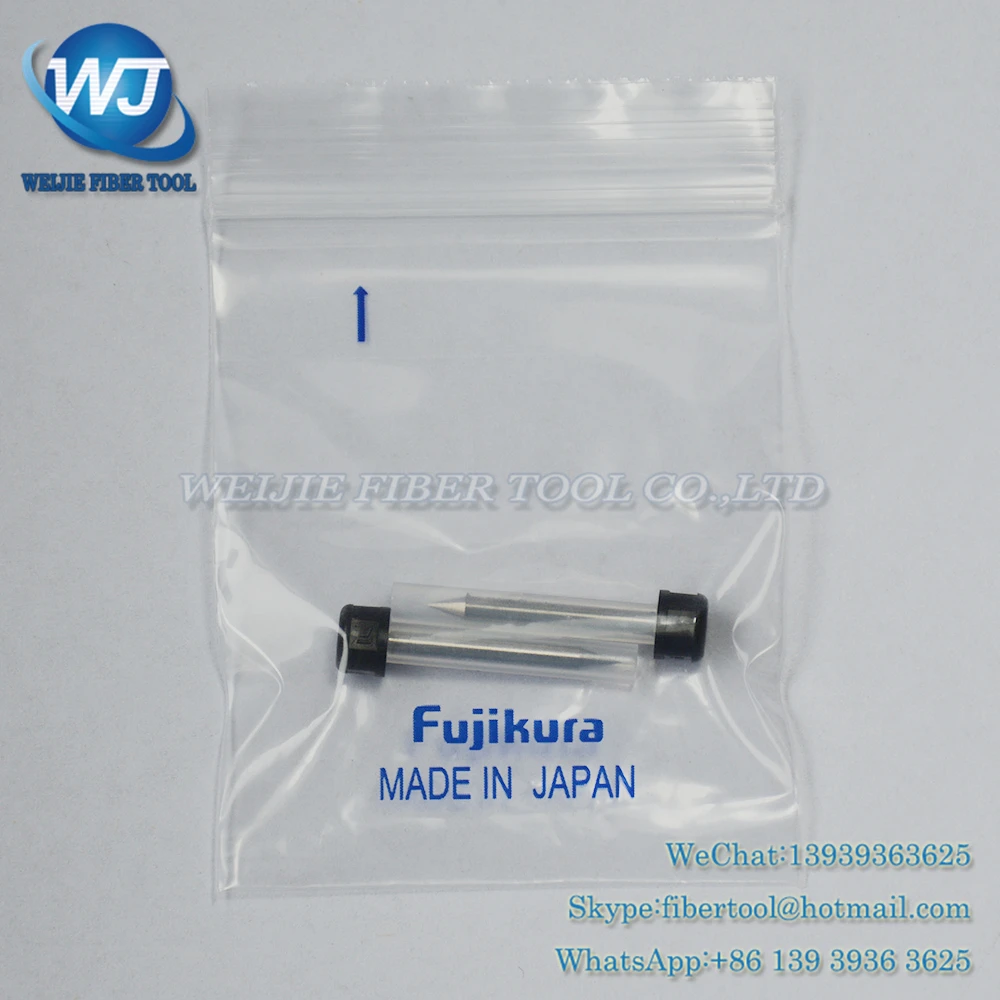

Или эти?

https://ae01.alicdn.com/kf/HTB1HYwAQVXXXXXtXXXXq6xXFXXXo/Optical-fiber-fusion-font-b-splicer-b-font-electrodes-ELCT2-20A-font-b-Fujikura-b-font.jpg



Оригинальный ЗИП для FSM-60 вообще идет в пластиковой коробочке, но я что-то не могу их найти в продаже.

[Bachaa]

' timestamp='1496204442' post=1405678]

но я что-то не могу их найти в продаже.



http://forum.nag.ru/forum/index.php?showtopic=122338&view=findpost&p=1372451



Была когда то коробочка. Теперь просто в пакетике. Оптимизация же...

[Error_404]

Вот верите нет брал много раз оригинал и много раз корею

корея при сварке понравилась лучше

объясню обгорает меньше потери на сварке при промере рефом меньше при примерно одинаковых количествах стыков и ведет себя стабильнее

это где то примерно за 18-22 тысячи саврок на одном и том же аппарате

мне нравились ei-11 корейский но почемуто поставщик их перестал возить а стал возить чисто фуджиковские

это я про fsm-60 говорю

да и замена электродов раз в 1500-1900 тысяч сварок

как говорится до предела не доводи

Edited June 2, 2017 by Error_404

[top1351]

Fujikura 50 пузырит волокно хреновые электроды поставьте оригинал.

Была такая же проблема. Была убита батарея. При полной зарядке варил хорошо, ниже 50% заряда пузырь или пережигало волокно. Попробуй сварить волокна когда сварочный работает от базы, и посмотри разницу.

[oren]

Доброго дня всем. Возник вопрос по Фуджикуре 60 собственно. Какой ему нужно ввести пароль на 3-й вкладке "Меню настроек" в "Настройках аппарата" , что бы снизить громкость сопровождающего сигнала? По умолчанию, вроде - 0000... , Но данный пароль не работает, или я его не правильно ввожу может быть? Орет сварочник как резанный, особенно в замкнутом, небольшом помещении можно с ума сойти.. ))). Если у кого либо есть информация как решить данный вопрос - буду очень благодарен за помощь.

[[anp/hsw]]

У кого есть сервис-мануалы (LEVEL 2 manual которые) по FSM-60S или FSM18S?

Готов купить за денюжку, пишите в ЛС :)



[Error_404]

В 26.06.2017 в 21:18, oren сказал:

Доброго дня всем. Возник вопрос по Фуджикуре 60 собственно. Какой ему нужно ввести пароль на 3-й вкладке "Меню настроек" в "Настройках аппарата" , что бы снизить громкость сопровождающего сигнала? По умолчанию, вроде - 0000... , Но данный пароль не работает, или я его не правильно ввожу может быть? Орет сварочник как резанный, особенно в замкнутом, небольшом помещении можно с ума сойти.. ))). Если у кого либо есть информация как решить данный вопрос - буду очень благодарен за помощь.

Помоему там просто 0 один раз.

Давно в меню не лазил

[JeeperTM]

Доброго дня всем. Столкнулись с проблемой на FITEL S178. При включении выдает ошибку *Удалите волокно.Нажмите (СБРОС) для перезапуска*, нажимаем сброс и все повторяется до бесконечности.Аппарат старенький но работал отлично,только батарея стала быстро садится.Возможности отдать в сервисный центр нету(по причине отсутствия такого в стране(Туркменистан).Если кто может что подсказать буду рад любой помощи.
