Проблемы и ремонт автоматических сварочных аппаратов на примере FSM-60s и Fitel S178

[Fibercom]

Батарейка вообще то внизу круглая 2432 и видна сразу как кожух снимается . Но если у вас сбились настройки то воостановить их без опыта может быть сложно.


[FUJI]

Так вот кожух и не могу снять, открутил 3 винта, снял ручки, крышку над электродами снял,  кожух начал двигаться с зада, а спереди сидит как влитая, я так полагаю там защелки какие, так как винтов ни где не видно. Ну опыт только в восстановлении конфигов в фуджиках)



Edited April 20, 2023 by FUJI

[Fibercom]

4 ножки резиновые и все!



Если сбились программы и восстановление через «работа с программами» не получается

то опыт нужен.

[FUJI]

Хм, я вроде смотрел там ножки откручивал и там пустота была) завтра опробую обязательно. Если надо что по фуджикам пиши)) я в сервисе работал пару лет))

[Fibercom]

Написал в личку

[hRUst]

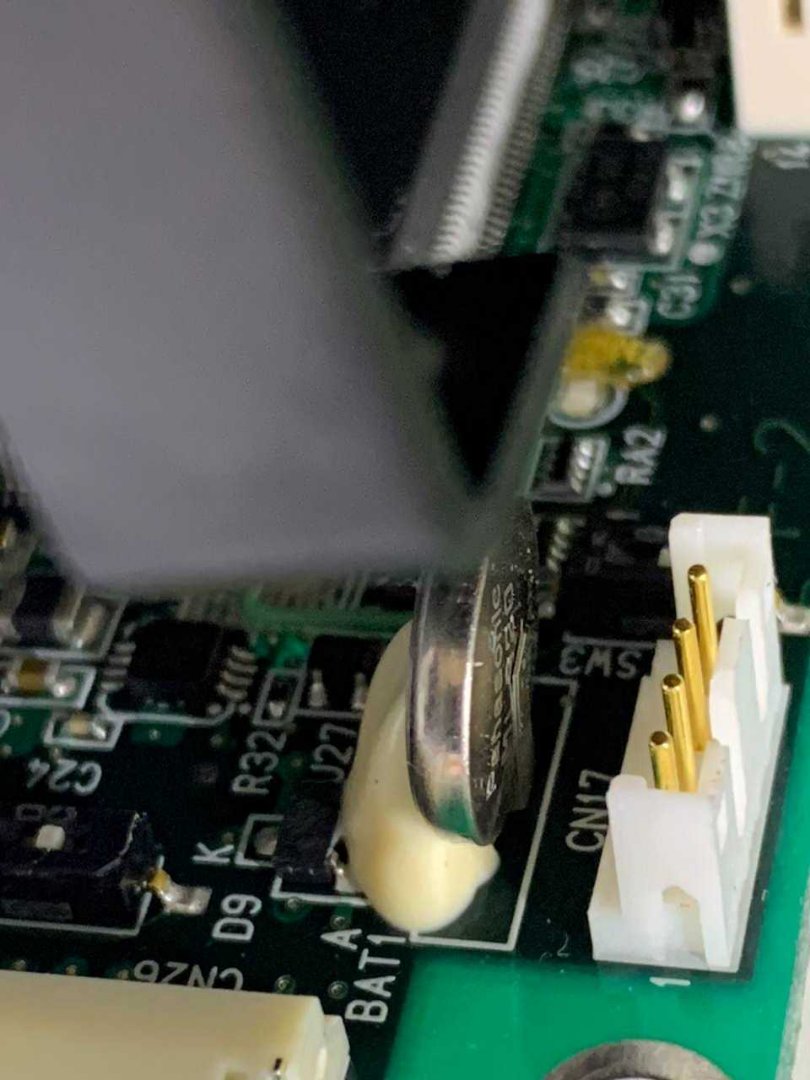

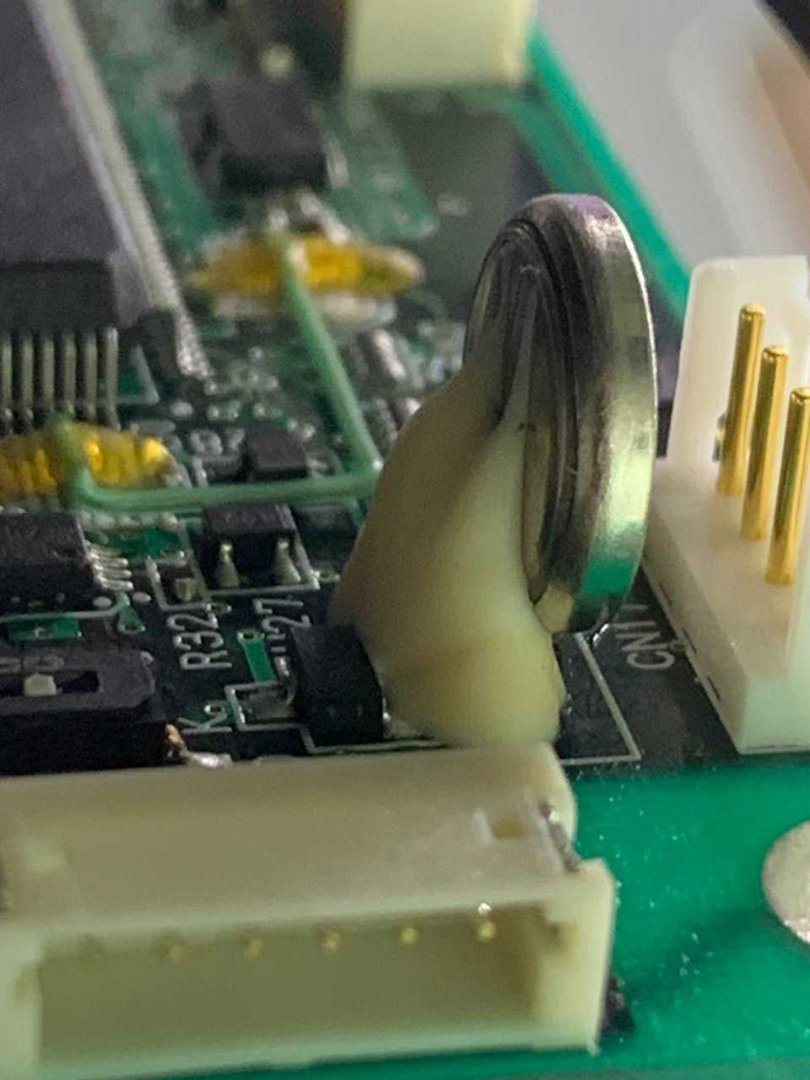

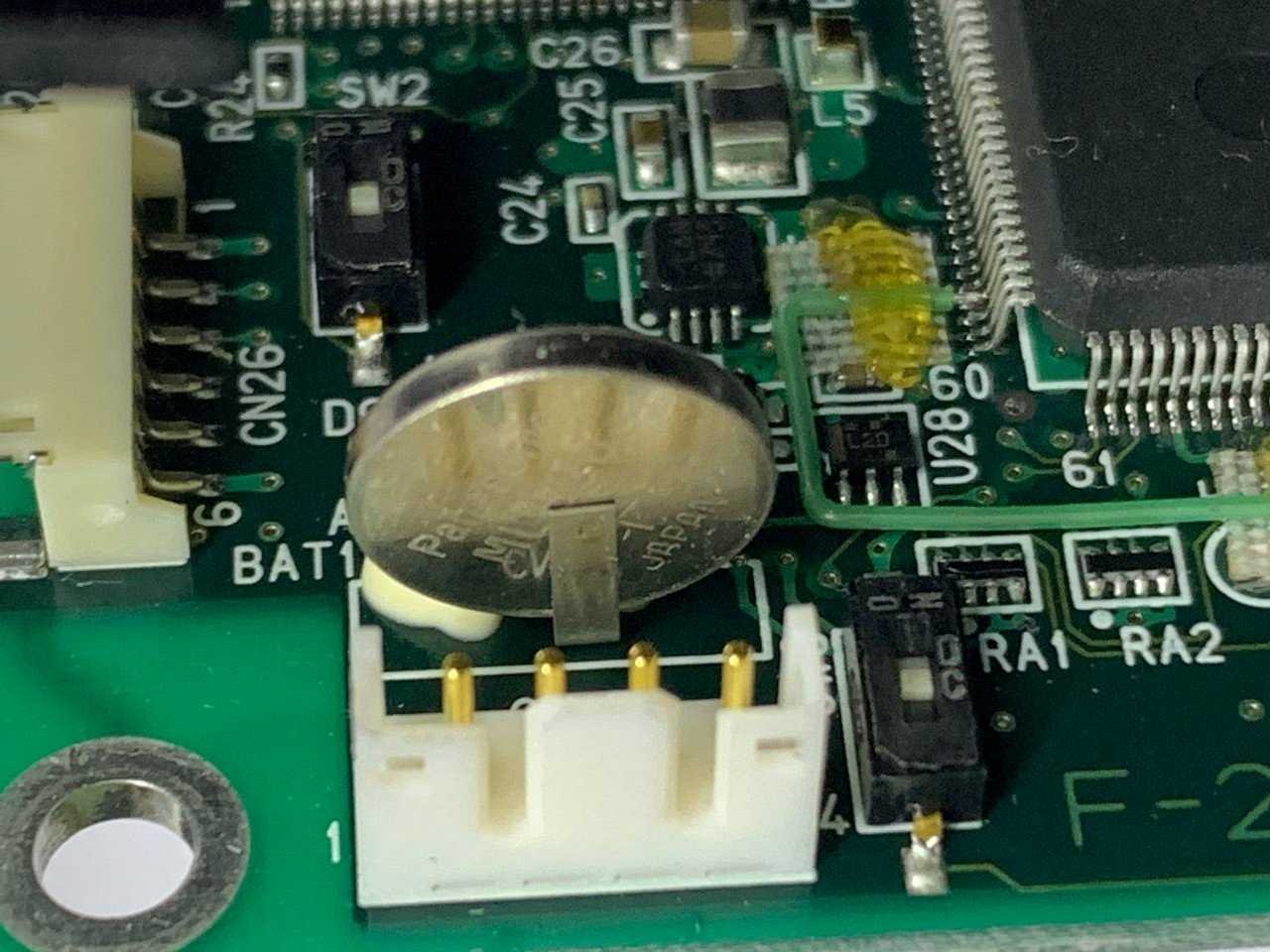

Fitel S178A внутренний аккумулятор настроек Panasonic ML 920, 3V Литий-Марганец, на выводах. По размерам скорее всего влезет ML 1220. Осталось найти где его купить.

[Fibercom]

Достаточно просто не вынимать основные аккумуляторы большем на  неск дней.

[hRUst]

Стоит с аккумуляторами, утром поварили до обеда. С обеда он все забыл. Он чуть вздут. напряжение на нем 2,5, что маловато.

[[anp/hsw]]

Попал мне в руки Fujikura FSM-60s, зависает на старте после вывода логотипа, затем ребутится по кругу.

В software update mode заходит, но по USB определяется как неизвестное устройство (cannot assign requested address, драйвера не ставятся).

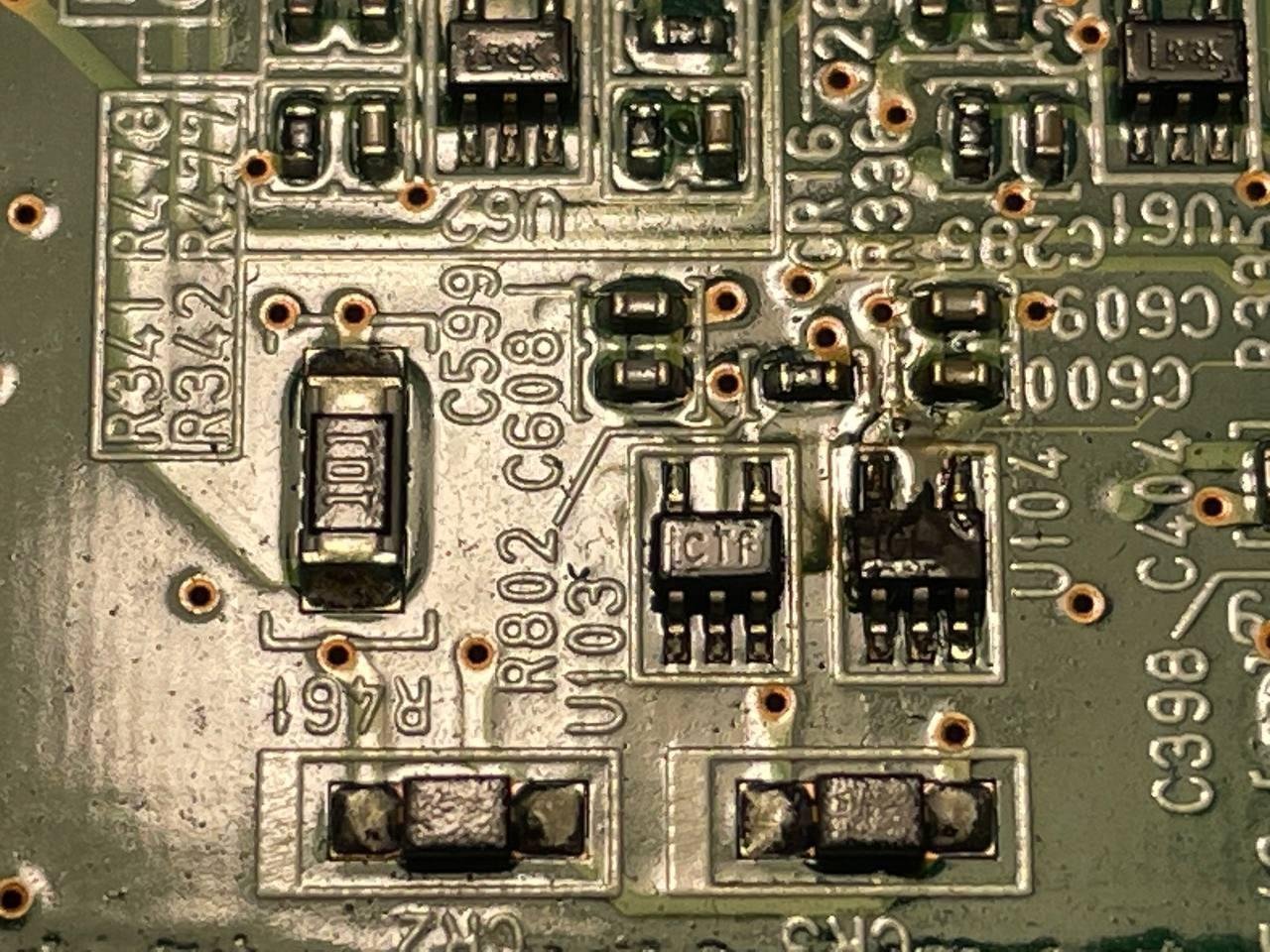

При осмотре обнаружился прогоревший U104 (аж дорога отгорела по питанию).

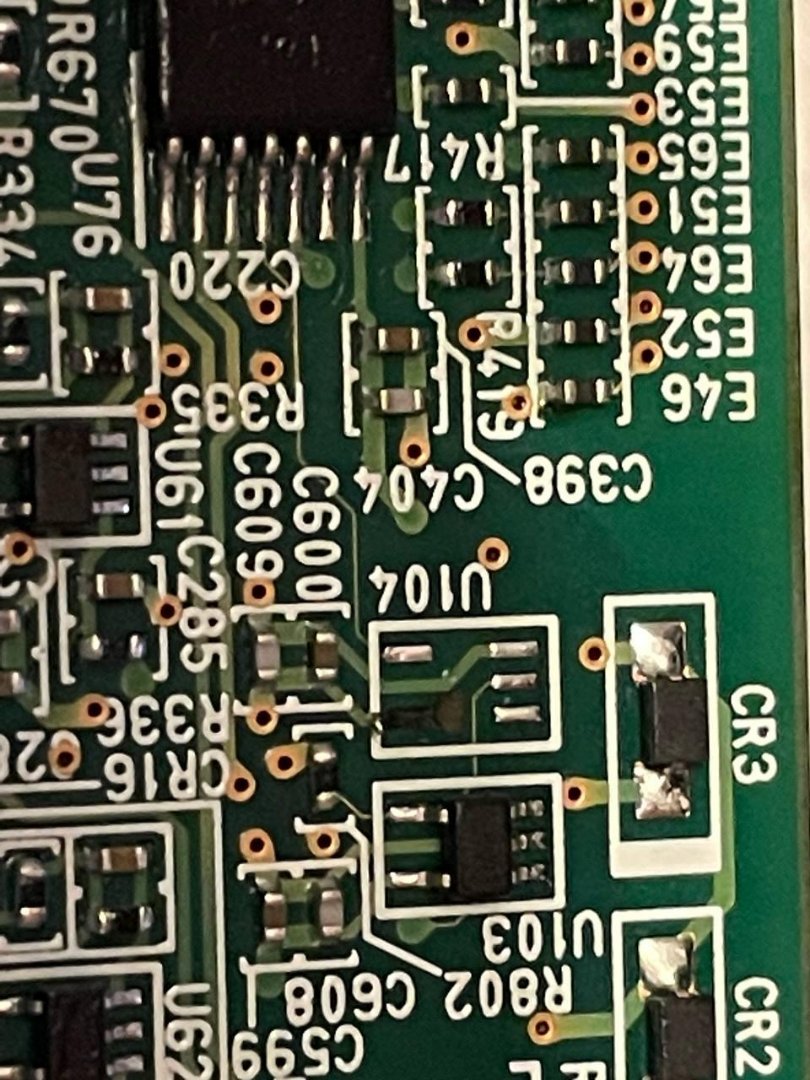

После осмотра живой платы удалось еле как считать маркировку U104 - предположительно CFR (SN74LVC1G14).

Также поменяю заодно U103, т.к. они стоят последовательно. Маркировка вроде CTF (SN74LVC1G06).

Судя по всему, это цепь watchdog или что-то подобное, т.к. с силовыми элементами она не соединена.

Что могло стать причиной такого дефекта, что еще могло вылететь? Пока жду посылку со всем набором логики (взял весь модельный ряд, т.к. рассыпухи такой на плате много), могу поковырять или считать маркировки с платы, кому надо.



Также возник интересный нюанс - как только я подкинул рабочую плату на этот аппарат, она перешла на китайский язык. Притом что это плата с аппарата, оффициально купленого в ТКС еще во времена, когда "серого" завоза не было. До этого она успешно обновлялась через интернет на новую прошивку, и язык не сбрасывался.

[Fibercom]

Аналогично jilong kl-280e логотип на загрузке. Частая проблема, аппараты-кирпич . Помогает только в морозильник если сунуть - тогда может загрузиться после оттайки ).
а то, что китай стал, это попадалово получается приличное. Плат от 60ки вроде официально купить уже нельзя сервисам.
кстати напомню - печки с 60к с фабричных макс ставить на 10 град меньше - иначе прогар спирали обходится в копеечку (порядка 50 тыср замена печки сервисах) . То что дядя японец выставил их на макс фабричными установками не оправдает «я же все делал как написано» - платить надо. Так же и с 50ками но там, кто знает, все гораздо проще исправить ).


Edited May 5, 2023 by Fibercom

[[anp/hsw]]

5 часов назад, Fibercom сказал:

Частая проблема, аппараты-кирпич

Это проблема в среде паяльщиков видеокарт как раз решается очень просто - реболлингом на другой тип припоя.

Тут вам нужно конкретный элемент найти, который надо пропаивать или реболлить - можно, например дуя тонкой струей из паяльного фена на разные элементы и рпобуя стартовать.



5 часов назад, Fibercom сказал:

а то, что китай стал, это попадалово получается приличное

Вообще, на дворе не 2000 год, и переводчик есть в любом телефоне.

Но я связался с сервисом, и человек попробует поколдовать.

А если нет - буду пытаться редкатировать прошивку. Ее я уже скачал, надо только разобраться, как она расшифровывается (раз аппарат это делает, то и я смогу), а том уеж язык сменить дело нескольких дней.

[[anp/hsw]]

Заменил U104. Состояние аппарата поменялось.

С горелой U104 аппарат начинал грузиться на черном экране и зависал за логотипе. Software update mode включался.

С выпаяной - просто белый экран. Software update mode - не включается.

С новой - грузится на белом экране. Software update mode - включается.



Также попробовал перешить китайский аппарат на прошивку 1.34 - прошился, пароль вводится успешно, но на главном экране виснет. Языка все также китайский. Прошил опять 1.42.



Полностью разобрался с форматом прошивки и воссозданием ее заголовков. Могу менять версию прошивки или модель сварочника.

Прошивка позволяет загрузить/очистить настройки, и вообще писать в любую область flash. Главное знать, куда и что нужно писать.

Но толку от этого не много - неизвестна архитектура CPU, так что я пока ничего кроме ASCII-строк анализировать не могу, не понятно, что и где менять.



[[anp/hsw]]

Победил вобщем окитаевшийся аппарат, и еще один с похожей проблемой.

Так что теперь есть прошивки, кастомизации для сварочных аппаратов Fujikura FSM-60s и FSM-18s.

Смена языка (на любой) для китайских аппаратов, противоугонные функции, запрет сброса пароля итд...

На все ушло пара месяцев от "ой бля, он китайским стал" до полностью собирающиейся прошивки с функциями и описаной процедурой старта.

[Bachaa]

Я потерял суть происходящего. Для чего все это? Много китайских сварок этого поколения заехало на рынок?

Если бы в новых сумиках и фуджах китайских включить русский язык, вот это было бы дело :)

[Fibercom]

Дык проблема 60к в том, что установка запчасти типа экрана не того региона приводит китайскому меню.

[[anp/hsw]]

В 14.06.2023 в 11:07, Bachaa сказал:

Если бы в новых сумиках и фуджах китайских включить русский язык, вот это было бы дело 🙂

А вы готовы в случае чего, если парочка аппаратов похерится?

Вот то-то же.

Я ковырял собственные аппараты уже не боясь похерить, т.к. изучил все и имел вероятного донора. Т.е. если бы аппарат похерился, это принесло бы мне новое развлечение в его восстановлении, но не более того - явного ущерба бы не было.

[Fibercom]

Я както по дешевке продал 80 ку и 60ку , 60% цены потому как тамбыл китайский.



А бывают аппараты и многоязычные.

[Rebellion]

Здравствуйте, может кто знает где можно приобрести экран SNR FS 6M, сегодня слетел с его ремня и экрану пришел крындец...

P.s. не актуально, нашел.

Edited September 14, 2023 by Rebellion

[Fibercom]

Кхм..кхм. Об signalfire заводим отд ветку пожалуйста).

[mimikzorg]

день добрый! проблема в следующем, fudjikura 60s вылезла ошибка сбой нагревателя, выключил включил отварил еще около 100 сварок опять сбой нагревателя и нет реакции на принудительное нажатие кнопки heat, кулеры тоже не крутятся даже когда ставишь в разряд! возможен ли полграмный сбой? визуально печка целая, все дорожки целые, даже когда полностью отсоединяешь ее от платы все равно пишет сбой нагревателя? как сбросить до заводских установок? может поможет.

Edited February 25, 2024 by mimikzorg

[Fibercom]

Какая сейчас стоит температура ?

отвечу сам, раз молчит. У товарища стоит макс температура 240 град С. Это фабричная установка и она убила печку . Теперь либо покупать новую за очень дорого на али или у офиса.  Либо пробовать у умельцев пропаивать оголившихся лепестки. Иногда получается.
А самый разумный способ: не ставить любой девайс на его максимум.

Edited February 25, 2024 by Fibercom

[MontagnikSer]

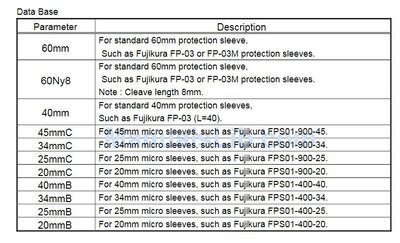

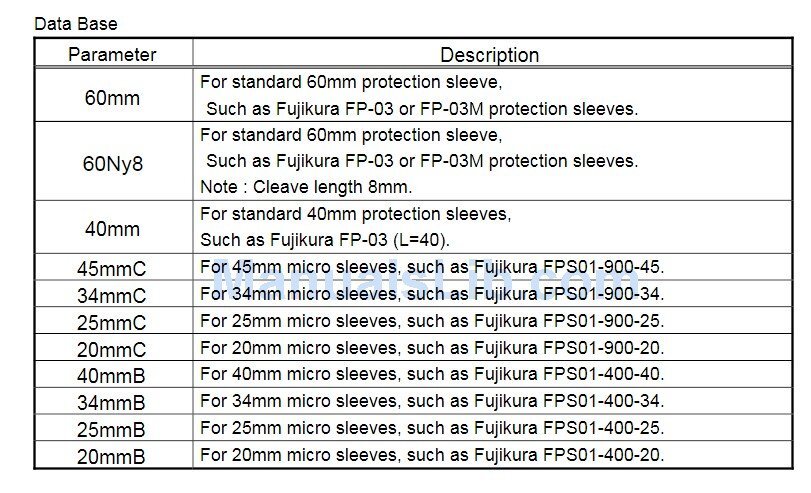

а как на 60 фуджике температуру снизить печки, там в меню только выбор КДЗС по размеру, или в сервисном меню есть температура?

[Fibercom]

Однако. Читать пользовательскую инструкцию. Но вам уже поздно - надо менять печку.

[MontagnikSer]

у меня как раз работает, вы меня путаете с другим человеком, я спрашиваю там не нашел температуры

Edited February 26, 2024 by MontagnikSer

[Fibercom]

Наверное нажать стрелочку вправо в меню выбора типа печки. Либо зеленую . Там легко
