Проблемы и ремонт автоматических сварочных аппаратов на примере FSM-60s и Fitel S178

[Ala114]

Люди добрые где можно купить высоковольтный блок дуги

[[anp/hsw]]

В 3/1/2018 в 09:20, stasik сказал:

ну дак вот стоит скалыватель 1 в 1 как СТ-30 но цена в 2 раза ниже. визуально он такой же, но взяв в руки разница чувствуется

Обычно они стоят раз в 10 ниже, цена им $100 максимум.



[imagic]

Цитата

Люди добрые где можно купить высоковольтный блок дуги

На корейцев найти очень тяжело свободной продаже, так что, как Вам рекомендовали ранее, к официалам. Тем более, стоимость замены - от одной до нескольких тысяч рублей, остальное (20-30 тыс) - сам блок. Так что пытаться сэкономить смысла нет.

[Mahaon]

В 28.02.2018 в 05:26, stasik сказал:

Коллеги, добрый день. У меня  с очередным фуджиком проблема. при запуске процесса сварки волокна в момент когда сводит волокна пишет дуга смещена влево и не варит, т.е. даже не делая дугу пишет такое. При этом делает очистку электродов и стабилизацию дуги.



подскажите есть ли где нибудь пошаговая инструкция по разборке аппарата. Возможно ли его без опаски самостоятельно разобрать/собрать

Здравствуйте! Я бы советовал не разбирать его. Судя по неисправности либо смещена камера, либо сбой моторов (да, и такое бывает). Советую отправлять в сервис.

[мишаня сучков]

Да электроды это проверено на своём аппарате.





Мы тоже раньше в ССД брали по 3000 руб. думали хорошие, но оказалось какая то партия поддельной и всё что они сейчас стали гнать на продажу левак какой то, вылетала такая же ошибка, пока не нашли на али нормальные электроды, стали брать только у них и ни каких проблем.

[vman]

Здраствуйте, внезапно появилась проблема

Фуджикура 80

Аккумулятор заряжается из 4х делений на 3 (ито 3е не  полностью), аппарату 1.5 года всего.

Причем держит нормально эти деления.

[Mahaon]

В 22.03.2018 в 10:48, vman сказал:

Здраствуйте, внезапно появилась проблема

Фуджикура 80

Аккумулятор заряжается из 4х делений на 3 (ито 3е не  полностью), аппарату 1.5 года всего.

Причем держит нормально эти деления.

Здравствуйте! Проблема, скорее всего, в контроллере. Его надо менять.

[Mahaon]

В 01.03.2018 в 05:20, stasik сказал:

Если честно электроды нам покупает снабжение я к этим закупкам отношения не имею. однажды они взяли на пробу неоригинал, дак получилось так что при установке концы электродов было видно на дисплее и он вообще не варил. электроды которые сейчас пришли 3500 за комплект. это норм цена за оригинал?



Недавно заходил в один магаз по оптической теме там мне много предлагали штучек, инструмента из китая. ну дак вот стоит скалыватель 1 в 1 как СТ-30 но цена в 2 раза ниже. визуально он такой же, но взяв в руки разница чувствуется

Снаружи может быть и один в один (что тоже не совсем так) но внутри.... Это скалыватель на один раз, купил и выбросил.

[valdo]

On 2/17/2018 at 7:32 AM, imagic said:

В 178 (1 версии в частности) стоит аккумулятор 3 В. Когда разряжается, сбрасывается много чего. Сварка остаётся работоспособной, волокна сваривает, но печь перестаёт усаживать гильзы. Менять в этом случае ничего не нужно, аккумулятор просто зарядить (включить аппарат и дать постоять включённым несколько часов) и править настройки работы нагревателя печи (нужен доступ в секретное меню и термопара).



ИМХО, проблема, которую описал автор, указывает на что-то другое.

добрый день , как зайти в секретное меню fujikura s60 ?



спасибо

[imagic]

Здравствуйте.

У меня нет такой информации. Доступ в секретку есть у инженеров некоторых сервисных центров, у официалов 100%. Насколько мне известно, им запрещено разглашать эту информацию - коммерческая тайна.

[valdo]

1 hour ago, imagic said:

Здравствуйте.

У меня нет такой информации. Доступ в секретку есть у инженеров некоторых сервисных центров, у официалов 100%. Насколько мне известно, им запрещено разглашать эту информацию - коммерческая тайна.

спасибо !

[Nevidd]

Имеется fitel s177, после ТО в Ростовском Файбертуле сменился язык интерфейса на китайский, или японский, вероятно что проблема в том о чем описано в 1 пункте. Как можно исправить? Писали что попробовать старые версии прошивок, а где их взять и как прошить?

[imagic]

5 часов назад, Nevidd сказал:

Имеется fitel s177, после ТО в Ростовском Файбертуле сменился язык интерфейса на китайский, или японский, вероятно что проблема в том о чем описано в 1 пункте. Как можно исправить? Писали что попробовать старые версии прошивок, а где их взять и как прошить?

Приветствую.

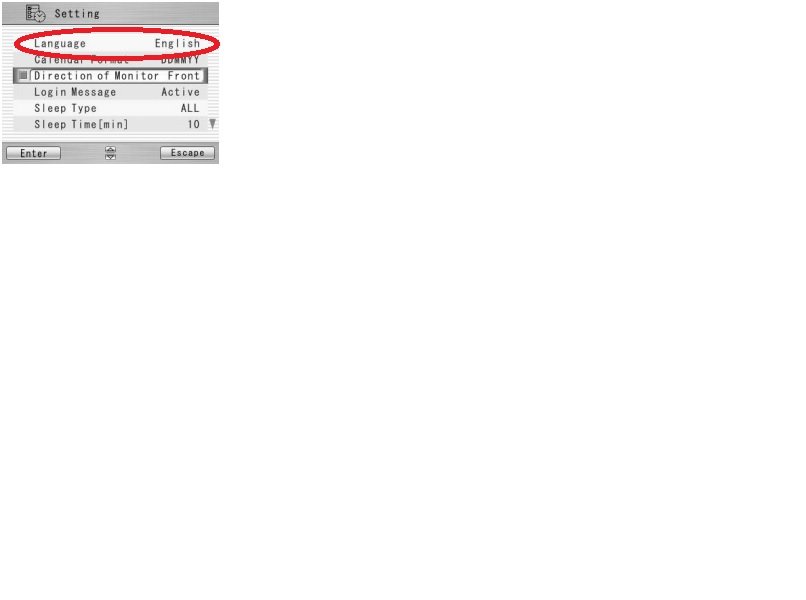

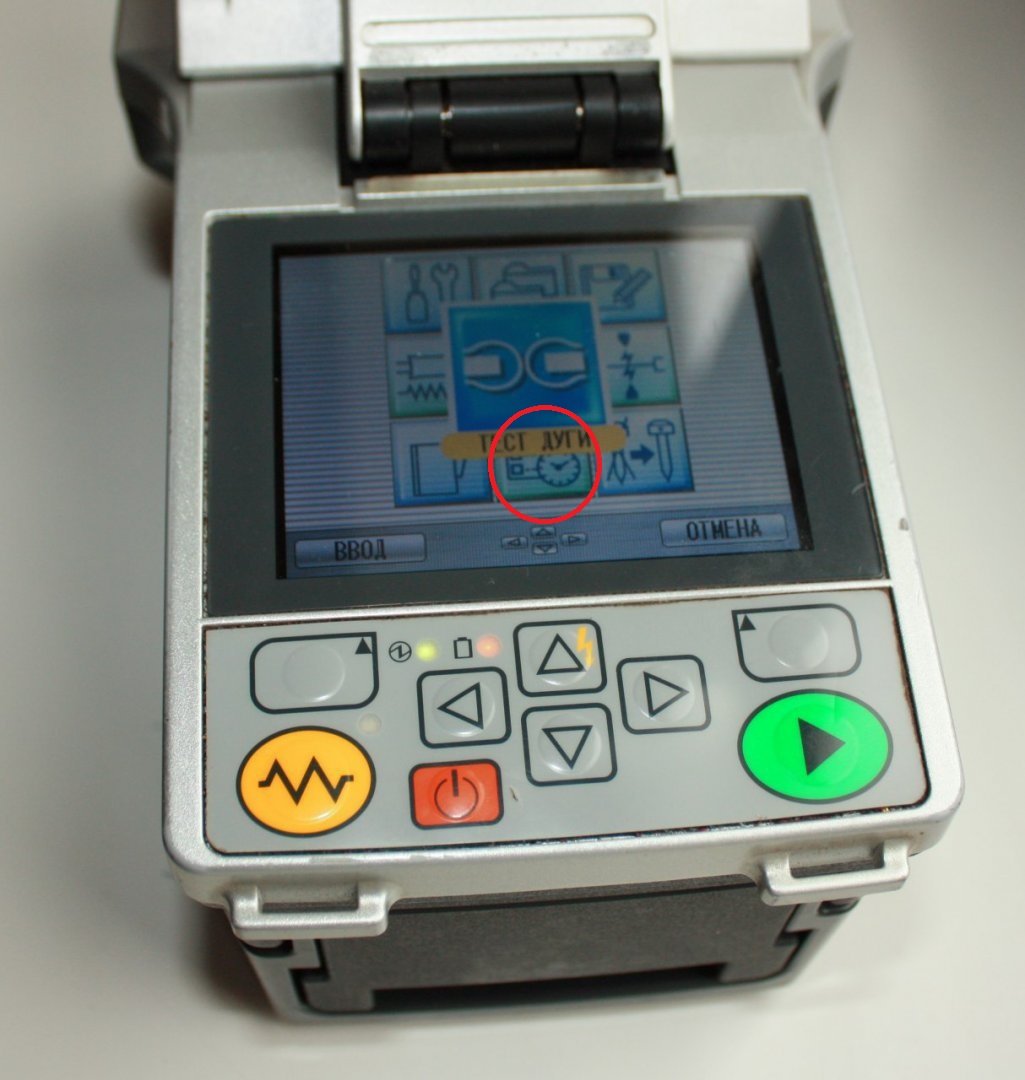

Фителей проблема с языком не касается, они изначально мультиязычны. Смените язык обратно на русский вручную. Для этого зайдите в меню, выберите пункт "Настройки" (см. фото 1), затем пункт "язык" (см. фото 2), затем листайте стрелками вправо-влево, пока не выберите нужный.

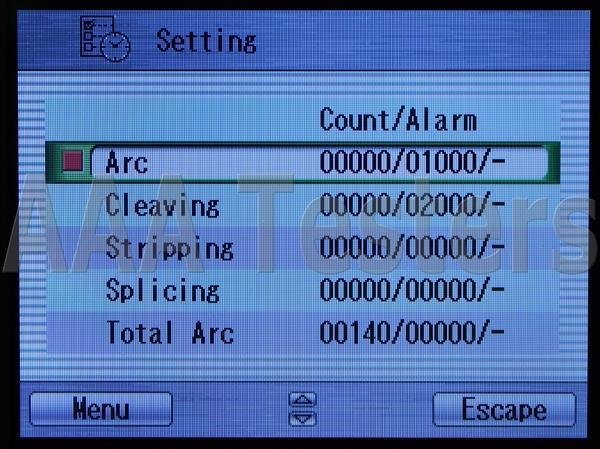

Возможная причина сброса языка - сел малый аккумулятор на материнской плате. Выберите в настройках пункт "счётчик дуги" (или как оно там переведено) и посмотрите на картину. Если все счётчики сброшены как на фото 3 - я угадал. В этом случае оставьте аппарат включённым на двое суток (можно с перерывами) для зарядки малого 3 В аккумулятора на материнской плате.

[[anp/hsw]]

Мне интересно, что же делает счетчик "stripping" на картинке. Как аппарат их считает? :)



[imagic]

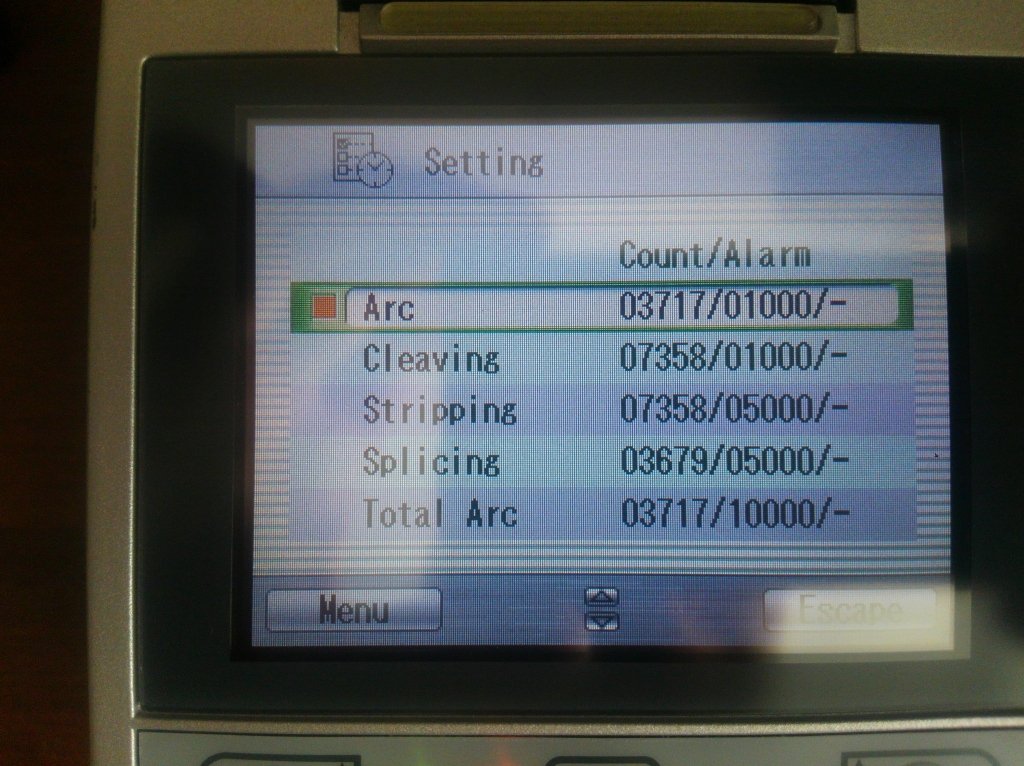

Считает просто: stripping=cleaving=2*arc, во вложении скрин этого экрана с рабочего аппарата. Цифры, конечно, очень приблизительные, но примерно оценить износ ножа и стриппера можно (при условии, что на данном аппарате всегда работают с одним и тем же скалывателем и стриппером, а не как принято у нас в российских компаниях с большим парком сварочников: стриппера, скалыватели и аккумуляторы кочуют от аппарата к аппарату).

[antonb2009]

Fujikura FSM-60. Нужна программы для перепрошивки. Нужна программа FSM Data Connection для fujikura FSM-60? Куплю

[root_1]

Доброго времени суток ! Прошивка последняя ?



В 27.04.2017 в 10:17, TVERskoy сказал:

Кто нибудь сталкивался с подобной проблемой?

Fitel s177 и такая вот дичь, может подряд до 10 раз

после удачной сварки, рвет волокно при разведении. Этот процесс слышно.

Вне офисных условиях, при низких температурах в основном проявляются подобные глюки



Прошивку проверьте.



В 08.02.2018 в 10:06, JeeperTM сказал:

Доброго дня всем. Столкнулись с проблемой на FITEL S178. При включении выдает ошибку *Удалите волокно.Нажмите (СБРОС) для перезапуска*, нажимаем сброс и все повторяется до бесконечности.Аппарат старенький но работал отлично,только батарея стала быстро садится.Возможности отдать в сервисный центр нету(по причине отсутствия такого в стране(Туркменистан).Если кто может что подсказать буду рад любой помощи.

Прошивка какая ?

[imagic]

11 часов назад, antonb2009 сказал:

Fujikura FSM-60. Нужна программы для перепрошивки. Нужна программа FSM Data Connection для fujikura FSM-60? Куплю

Вот и вот. Нужна регистрация.

[Nevidd]

Добрый день. Нужна помощь. Сварочник Fitel S177 перестал фокусироваться в оси Y, просто непрерывно меняется резкость, после чего выдает ошибка, что за ошибка написать не могу, т.к. сварочник на китайском. Так же во время сведения волокно, левое волокно отмечается красными маркерами, а правое хаотично разбрасывает красные точки по всему волокну. Хочу попробовать сменить прошивку, но не знаю где взять, и не знаю как шить. Есть тут кто-то, кто делал это? Нужен мануал и прошивка

[imagic]

Приветствую. Ваш аппарат по какой-то причине плохо видит волокно по Y, вот и не может сфокусироваться. Рекомендую прочистить начисто линзы, зеркала и V-образные канавки. Ещё такое может происходить при использовании некачественных китайских электродов, отличающихся по габаритам от оригинала. Обновление прошивки не поможет.

И переключите язык на человеческий (русский или английский). Абсолютно все Fitel мультиязычны. Нужные пункты меню поищите в инструкции, прилагаю её к сообщению (на английском, других у меня нет).

S177A User Manual.pdf

[Nevidd]

31 минуту назад, imagic сказал:

Приветствую. Ваш аппарат по какой-то причине плохо видит волокно по Y, вот и не может сфокусироваться. Рекомендую прочистить начисто линзы, зеркала и V-образные канавки. Ещё такое может происходить при использовании некачественных китайских электродов, отличающихся по габаритам от оригинала. Обновление прошивки не поможет.

И переключите язык на человеческий (русский или английский). Абсолютно все Fitel мультиязычны. Нужные пункты меню поищите в инструкции, прилагаю её к сообщению (на английском, других у меня нет).

S177A User Manual.pdf

Язык поменять не выходит, в пункте язык, их всего 2 и оба иероглифы. Линзы и зеркала вымыл дважды, не помогает, электроды стоят оригинальные. Проблемы с ним начались внезапно, на очередном волокне, пробовал сделать тест в настройках, делает все до этапа наведения резкости и выдает ошибку. Меня очень смущают красные маркеры которыми он обозначает края волокна при нормальной работе. Сейчас они рандомно разбросаны по всему экрану, выгляди как-будто у него на програмной уровне сбой какой-то. А ему как-то можно сделать хард ресет? Для полного понимания прикрепил видео.

[imagic]

На экране написано: "Error. The focus is wrong. The fiber cannot be cocused. It may be that the fiber is poorly cut or not clean."



Функция хард ресета мне неизвестна, поищите в мануале, может найдёте.

Запостите фото с количеством сварок, сколов и т. д., как в моих сообщениях выше на странице.

[Nevidd]

2 часа назад, imagic сказал:

На экране написано: "Error. The focus is wrong. The fiber cannot be cocused. It may be that the fiber is poorly cut or not clean."



Функция хард ресета мне неизвестна, поищите в мануале, может найдёте.

Запостите фото с количеством сварок, сколов и т. д., как в моих сообщениях выше на странице.

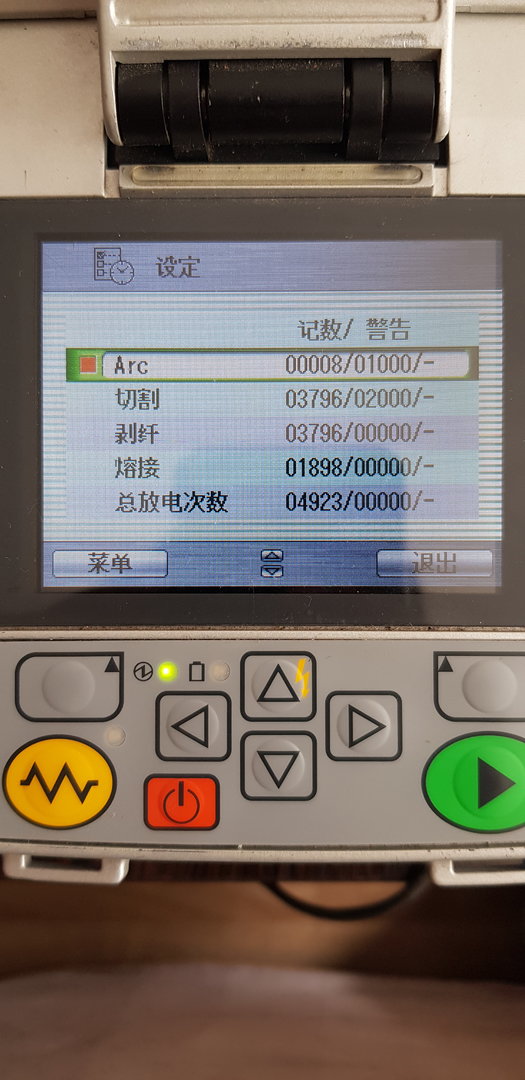

Вот что пишет.



2 часа назад, imagic сказал:

На экране написано: "Error. The focus is wrong. The fiber cannot be cocused. It may be that the fiber is poorly cut or not clean."



Функция хард ресета мне неизвестна, поищите в мануале, может найдёте.

Запостите фото с количеством сварок, сколов и т. д., как в моих сообщениях выше на странице.

Если визуально все хорошо видно на дисплее, следовательно дело не в линзах, вручную фокусировку сделать получается, все вполне четко видно. От сюда и была идея прошить его, может програмный глюк. Не знаете как это сделать?

[imagic]

Нет, как его прошить я не знаю. Честно говоря, идеи иссякли. Возможно, яркость освещённости полей не соответствует необходимой, но с этом уже в сервис, сами не настроите. Хотя с чего бы ей сбиваться - тоже непонятно.

[root_1]

В 01.07.2019 в 16:08, Nevidd сказал:





Вот что пишет.



Если визуально все хорошо видно на дисплее, следовательно дело не в линзах, вручную фокусировку сделать получается, все вполне четко видно. От сюда и была идея прошить его, может програмМный глюк. Не знаете как это сделать?

Добрый вечер ! Нижняя часть у аппарата голубая (пластик) ?



https://www.avito.ru/moskva/remont_i_stroitelstvo/opticheskiy_svarochnyy_furukawa_fitel_s177a_1039299199

Edited October 9, 2019 by root_1
