Обновление прошивки устройства SNR-ERD-4

[Dmitriy Lizunov]

4 часа назад, vetash сказал:

Добрый день!
snmpwalk отображает оиды только 2х датчиков из 4х.

Приветствую!

Подтверждаем, уже исправлено и протестировано в версии 2.5.9:

[admin@MikroTik] > tool snmp-walk 192.168.15.24 community=public oid=.1.3.6.1.4.1.40418.2.6.1
OID                                                TYPE             VALUE
1.3.6.1.4.1.40418.2.6.1.1.1.1.1.1303213103         gauge            1303213103
1.3.6.1.4.1.40418.2.6.1.1.1.1.1.2833750790         gauge            2833750790
1.3.6.1.4.1.40418.2.6.1.1.1.1.1.4279622402         gauge            4279622402
1.3.6.1.4.1.40418.2.6.1.1.1.1.2.1303213103         octet-string
1.3.6.1.4.1.40418.2.6.1.1.1.1.2.2833750790         octet-string
1.3.6.1.4.1.40418.2.6.1.1.1.1.2.4279622402         octet-string
1.3.6.1.4.1.40418.2.6.1.1.1.1.3.1303213103         integer          25
1.3.6.1.4.1.40418.2.6.1.1.1.1.3.2833750790         integer          25
1.3.6.1.4.1.40418.2.6.1.1.1.1.3.4279622402         integer          25
1.3.6.1.4.1.40418.2.6.1.1.1.1.10.1303213103        integer          0
1.3.6.1.4.1.40418.2.6.1.1.1.1.10.2833750790        integer          0

......



Релиз будет на днях!

Из нововведений для затравочки - переработанное меню датчиков:



И отдельная OID таблица с задаваемыми индексами для них:





Подробности по релизу разместим в нашем Телеграм канале:

https://t.me/snr_erd_news



;D

[Dmitriy Lizunov]

Приветствую Вас коллеги!

Представляем Вашему вниманию компиляцию обновлений за август-сентябрь. Прошивка версии 2.5.9.

Скачать можно в привычном месте:

https://data.nag.ru/SNR ERD/SNR-ERD-4/Firmware/



changelog: https://data.nag.ru/SNR ERD/SNR-ERD-4/Firmware/changelog.txt



## [2.5.9] - 2020-09-24
ERD-4 - 2.5.9
ERD-4 - 2.5.9 GSM
ERD-4 - 2.5.9 RF

-Исправлен баг обнаружения датчиков DTS-2, по шине 1-wire при запросе snmp walk;
-Исправлен баг установки нового tcp-соединения в mqtt;
-Исправлен баг отключения ПИД-регулятор при отсутствии выбранного датчика;
-Исправлено отображение состояний входов каунтеров RSCouner-8i/RSCouner-16i: в нормальном состоянии теперь отображает уровень HIGH, а не LOW, т.к. вход замыкается с "землёй".
-Добавлены топики для вывода значения "Выход" ПИД-регулятора. По Аналогии с SNMP, добавили:
PID/output_percent - передаёт процентное значение
PID/output_real - передаёт действительное значение "Выхода" (В Аналоговом режиме передаёт Напряжение. В режиме ШИМ, передаёт время в секундах).
Топики отправляются при изменении значения выхода. Точность output_percent 0.1, output_real 0.001.
-Изменён шрифт на WEB интерфейсе. Установлен шрифт без засечек - Trebuchet MS
-Добавлено отдельное меню для управления датчиками.
-Добавлена возможность при помощи нового WEB меню "Датчики" задать уникальный номер для датчиков всех типов. Индексу OID будет присвоен заданный номер и зафиксирован за датчиком для снятия данных по SNMP:
Пример:
1.3.6.1.4.1.40418.2.6.1.50.1.1.1.1	Датчик № 1
1.3.6.1.4.1.40418.2.6.1.50.1.1.1.2	Датчик № 2
1.3.6.1.4.1.40418.2.6.1.50.1.1.1.X	Датчик № Х
-Обновлен MIB-файл: https://data.nag.ru/SNR%20ERD/SNR-ERD-4/MIB/SNR-ERD-4.mib





Подробнее о новом меню "Датчики":



В меню (1) отображаются в все датчики которые ранее были подключены к устройству и их текущий статус подключения (2).

Основная цель меню - это дать возможность задать для датчика порядковый номер (3).





Вновь подключенный датчик не имеет порядкового номера (4). Чтобы его задать необходимо нажать на гиперссылку - имя датчика (5)





Примечание: имя датчика = его 1-wire ID (6) если не задано отдельное в настройках (7)











В меню присвоить датчику номер (8) от 1 до 40:





Заданный номер (9) присвоится вашему датчику:





На главной странице отображаются все порядковые номера датчиков:





В MIB-файле добавлен отдельный темплейт для пронумерованных датчиков:  .1.3.6.1.4.1.40418.2.6.1.50  (11):





Заданный нами ране номер, становиться Index Value





Index Value используется в OID (12, 13) для запроса данных по нашему датчику:







Добавлен OID .1.3.6.1.4.1.40418.2.6.1.50.2.0  (14, 15) для отображения количества подключенных датчиков:







В этом OID отображается количество датчиков у которых был задан номер и в данный момент они в состоянии "Подключен: YES"

Создан, для отслеживания работоспособности датчиков.



Отключенный датчик может быть удален (16)





После удаления сбрасываются все настройки:







Если датчик был в статусе "Подключен: NO" (17, 18)





После удаления, он пропадёт из меню:





Старые OID таблицы (19) с отображением index = 1-wire_ID (20, 21) сохранены в исходном виде для обеспечения обратной совместимости:







Всем спасибо за внимание и до встречи в новых релизах!

Актуальную информацию мы размещаем в нашем Телеграм канале: https://t.me/snr_erd_news





[vetash]

Оперативно, спасибо :)

[KorDen32]

На 2.5.9 всё так же (как и на всех 2.x.x что ставил) проблема со счетчиками у RSCounter-8i, в значении отображается явно мусор с каким-то сдвигом. Только теперь другой сдвиг судя по всему.

[pppoetest]

В 12.12.2019 в 16:21, AfanasiyBelyushin сказал:

Добрый день.

Данные о статусе формата данных доступны в OID: dataType .1.3.6.1.4.1.40418.2.6.10.1.0

В данном OID’е содержится состояние опции «Тип данных» - формат данных, в которых устройство отдает значения измеренных величин (напряжение, ток и тд). Устройство поддерживает 3 типа (формата) данных:

1. Integer (целые);

2. Float (данные с плавающей запятой);

3. uFloat (целые, но с отображением знаков после запятой). В этом формате значение умножается на 100, т.е., например, 1234 = 12.34. Этот формат служит для передачи действительного значения SNMPменеджерам, которые не поддерживают работу с данными с плавающей запятой.

snmpget -v1 -c public 192.168.15.20 .1.3.6.1.4.1.40418.2.6.10.1.0

snmpset -v1 -c public 192.168.15.20 .1.3.6.1.4.1.40418.2.6.10.1.0 i n

где «n» - состояние:

0: integer

1: float

2: ufloat

Версия прошивки

2.5.9

snmpset -v1 -c public 192.168.15.20 .1.3.6.1.4.1.40418.2.6.10.1.0 i 2
Error in packet.
Reason: (noSuchName) There is no such variable name in this MIB.

snmpget -v1 -c public 192.168.15.20 .1.3.6.1.4.1.40418.2.6.10.1.0
iso.3.6.1.4.1.40418.2.6.10.1.0 = INTEGER: 0





[pppoetest]

Пардон, не увидел что rw комьюнити пуст, всё работает.

[Alexandr Matte]

Добрый день!

Не удается обновить прошивку.

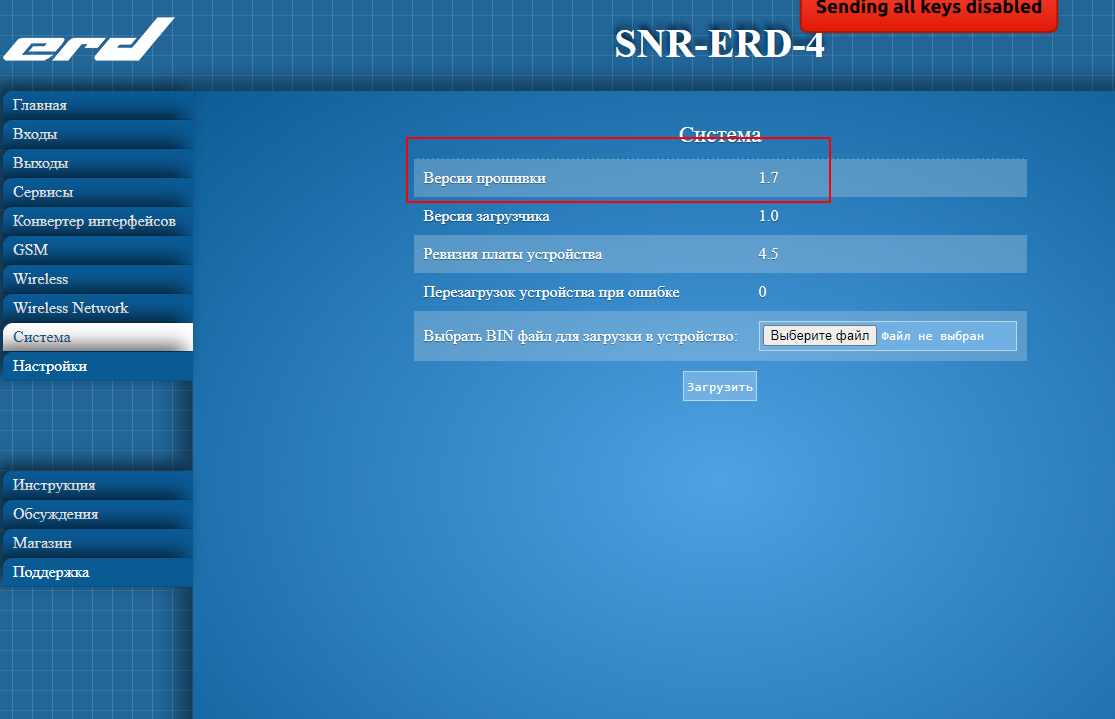

SNR-ERD-4
Система
Версия прошивки    1.7
Версия загрузчика    1.0
Ревизия платы устройства    4.5
Перезагрузок устройства при ошибке    0

Долго загружает, в конце устройство анричибл и обновления не происходит, пробовал разные версии.

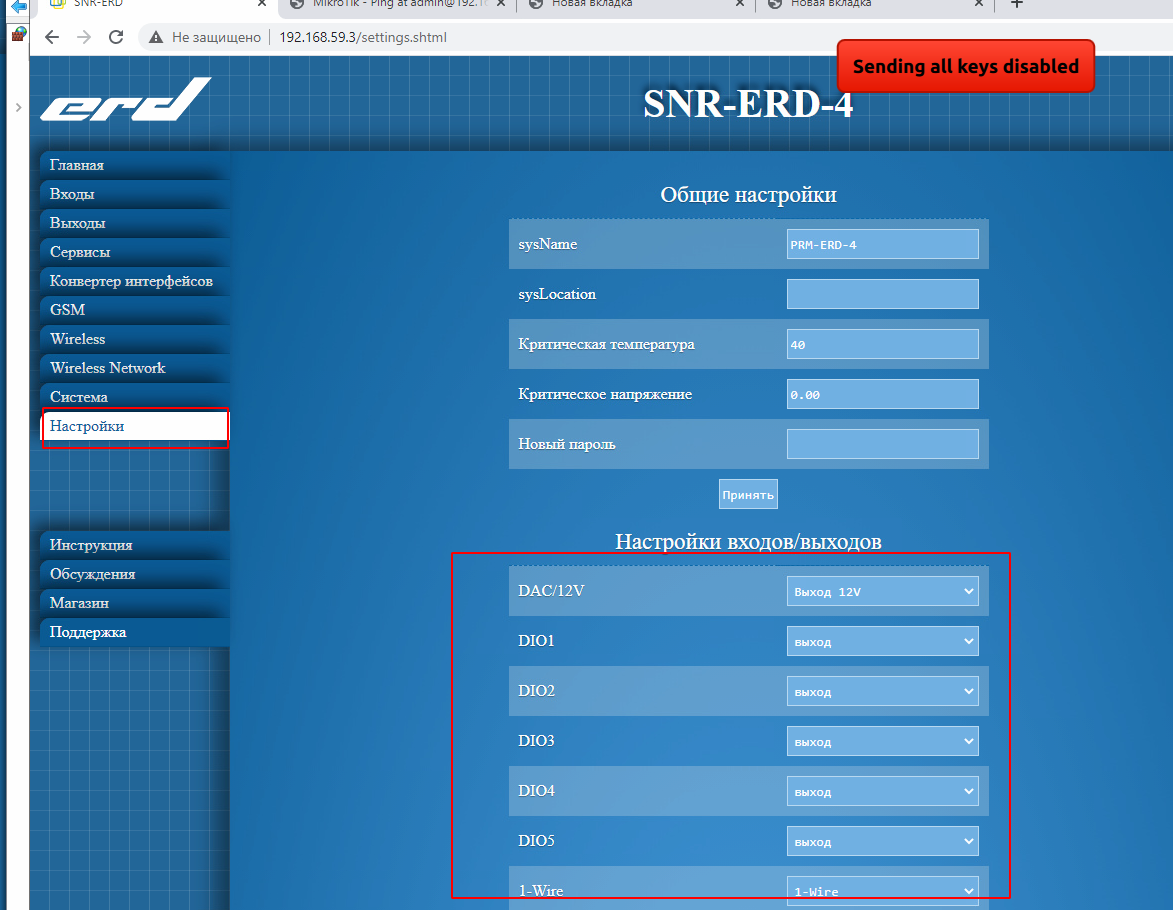

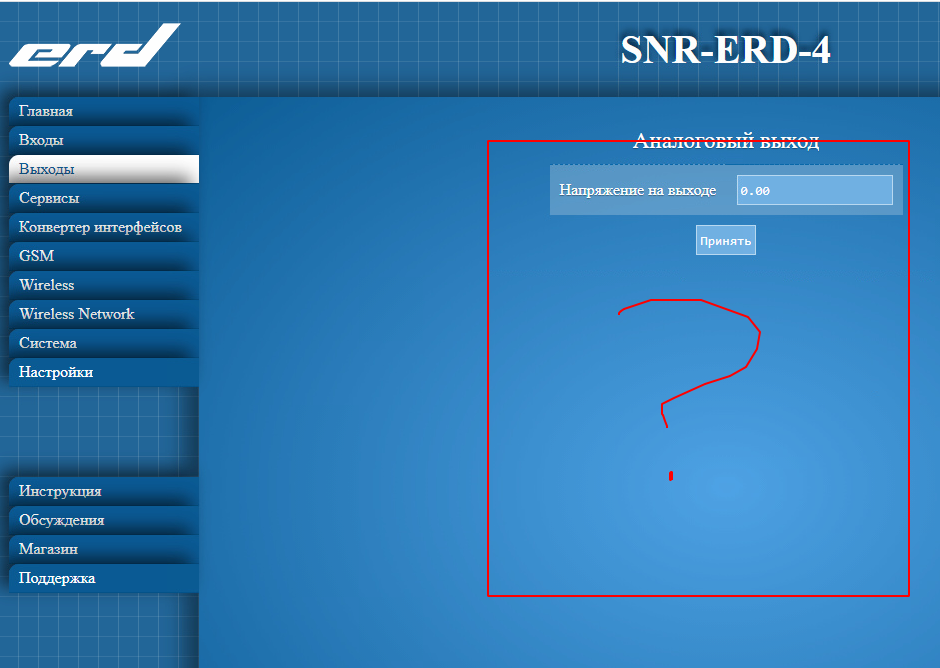

Взялся обновлять поскольку не могу управлять выходами DIO - в меню выходы их просто нет (периодически требуется руками перезагружать выход).



Также через планировщик перезагрузка не происходит.



Прошу помощи!



[AfanasiyBelyushin]

16 часов назад, Alexandr Matte сказал:

Добрый день!

Не удается обновить прошивку.

SNR-ERD-4
Система
Версия прошивки    1.7
Версия загрузчика    1.0
Ревизия платы устройства    4.5
Перезагрузок устройства при ошибке    0

Долго загружает, в конце устройство анричибл и обновления не происходит, пробовал разные версии.


Взялся обновлять поскольку не могу управлять выходами DIO - в меню выходы их просто нет (периодически требуется руками перезагружать выход).



Также через планировщик перезагрузка не происходит.



Прошу помощи!



Добрый день.

В последних прошивках добавили существенно много функционала и поэтому могут быть проблемы с обновлением через веб-интерфейс. Как вариант предлагаю обновиться по tftp. Как это делать:

Программа «Tftpd» бесплатна, и доступна на сайте разработчика <http://tftpd32.jounin.net/tftpd32_download.html> и на файловом архиве компании «НАГ»<http://data.nag.ru/SNR%20ERD/Programs/Tftpd/>. В случаях непредвиденных ситуаций, при которых прошивка устройства может быть повреждена, устройство позволяет самостоятельно восстановить ПО вышеописанным способом (по TFTP протоколу) из Bootloader’а (загрузчика).

Для этого необходимо:

1) Выбрать файл прошивки устройства

2) Указать IP адрес и порт для подключения к устройству. По умолчанию это 192.168.15.20:69

3) Подключить питание устройства

4) При появлении ответов на ICMP запросы (ping) в течение 1-3 секунд (пока устройство работает в режиме загрузчика, мигает зелёный индикатор «PWR») нажать соответствующую кнопку в программе – TFTP клиенте для загрузки файла.

[Alexandr Matte]

12 минут назад, AfanasiyBelyushin сказал:

Добрый день.

В последних прошивках добавили существенно много функционала и поэтому могут быть проблемы с обновлением через веб-интерфейс. Как вариант предлагаю обновиться по tftp. Как это делать:

Программа «Tftpd» бесплатна, и доступна на сайте разработчика <http://tftpd32.jounin.net/tftpd32_download.html> и на файловом архиве компании «НАГ»<http://data.nag.ru/SNR%20ERD/Programs/Tftpd/>. В случаях непредвиденных ситуаций, при которых прошивка устройства может быть повреждена, устройство позволяет самостоятельно восстановить ПО вышеописанным способом (по TFTP протоколу) из Bootloader’а (загрузчика).

Для этого необходимо:

1) Выбрать файл прошивки устройства

2) Указать IP адрес и порт для подключения к устройству. По умолчанию это 192.168.15.20:69

3) Подключить питание устройства

4) При появлении ответов на ICMP запросы (ping) в течение 1-3 секунд (пока устройство работает в режиме загрузчика, мигает зелёный индикатор «PWR») нажать соответствующую кнопку в программе – TFTP клиенте для загрузки файла.


Спасибо!

Правильно ли я понимаю, что устройство примет файл только в первые 3 секунды? По индикатору ориентироваться не смогу, только по пингу.




[Alexandr Matte]

26 минут назад, Alexandr Matte сказал:



Также в интерфейсе не нашел возмжоности отправить устройство в перезагрузку. Получается, что удаленно обновление произвести не удастся?

[Alexandr Matte]

58 минут назад, Alexandr Matte сказал:

Также в интерфейсе не нашел возмжоности отправить устройство в перезагрузку. Получается, что удаленно обновление произвести не удастся?

Воспользовался тем, что при попытке залить прошивку через веб интерфейс устрйоство отправлялось в перезагрузку. При перезапуске залил прошивку через tftpd и оно поднялось с новой прошивкой.

Спасибо!

[Dmitriy Lizunov]

2 часа назад, Alexandr Matte сказал:

Также в интерфейсе не нашел возмжоности отправить устройство в перезагрузку. Получается, что удаленно обновление произвести не удастся?

Добрый день!

Кнопка перезагрузки находится в меню обновления ПО. Заливать прошивку не нужно, кнопка активна всегда:



Так же доступна перезагрузка по средствам snmp:

В OID .1.3.6.1.4.1.40418.2.6.10.300.0 необходимо отправить целое чисто "1"



Пример:

snmpset -v2c -c public 192.168.15.20 .1.3.6.1.4.1.40418.2.6.10.300.0 i 1

[dglova]

Добрый день.

Есть SNR-ERD4-GSM с прошивкой 2.5.9

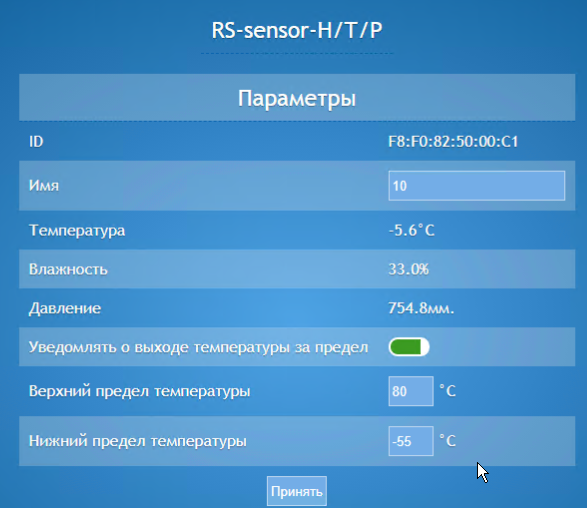

К ней подключен RS-Sensor-H/T/P. При запросе температуры по OID, получаем значение 0, хотя реальная температура минус 5,6.

18.01.2021 7:57:37 (26687 ms) : 1.3.6.1.4.1.40418.2.6.1.30.1.1.3.2186281153 = "0" [ASN_INTEGER]

[Dmitriy Lizunov]

27 минут назад, dglova сказал:

К ней подключен RS-Sensor-H/T/P. При запросе температуры по OID, получаем значение 0, хотя реальная температура минус 5,6.

Добрый день!

О проблеме известно, уже исправлено в последующей версии. В скором времени будет релиз после того как пройдут все тесты. В данной теме тоже оставлю ссылки на новую версию.

[Dmitriy Lizunov]

Доброго времени суток!

В данном посте мы расскажем о компиляции обновлений за период сентябрь-декабрь 2020г для базовой версии в рамках обновления 2.9.25 и презентуем новый функционал в рамках прошивки IF-THEN, поддерживающей пользовательские логические сценарии.



Начнем со свежего взгляда на конфигурацию устройства ERD-4. Было принято решение о разработке FW позволяющего гибко настроить логические сценарии автоматизированной работы устройства. Данный функционал близок к применению в проектах, где функции ПЛК избыточны, но при этом требуется гибкая автоматизация.



Скачать текущую версию FW IF-Then можно по ссылке:

https://data.nag.ru/SNR ERD/SNR-ERD-4/Firmware/If-Then(Logic)/



ВАЖНО! Данное ПО заменяет существующие сервисы, такие как термостат и watchdog:



-Прошивка позволяет создать до 6 логических сценариев в составе которых можно задать до 3 условий и 4 SNMP команды:





-SNMP является переменной, которую можно в последствии задействовать в логической схеме. В настройке параметра указывается адрес и порт устройства на которое должна быть отправлена команда, OID и community write:





-Конфигурация логической схемы выглядит следующим образом:



-Данная ветка ПО на текущей момент находится в стадии разработки и не является конечных решением! Ждём от Вас обратную связь по функционалу прошивки IF-Then!





Перейдем к обновлениям базовой версии.



Скачать базовое FW можно в корне папки по ссылке:

https://data.nag.ru/SNR ERD/SNR-ERD-4/Firmware/



changelog для основной ветке: https://data.nag.ru/SNR ERD/SNR-ERD-4/Firmware/changelog.txt



Рассмотрим детально:



## [2.9.25] - 2021-01-22
ERD-4 - 2.9.25



-Устройство SNR-ERD-4s-RF переведено в статус EoS. Прошивка 2.5.9 является крайней версией с поддержкой модуля RF. Доступна по ссылке: https://data.nag.ru/SNR ERD/SNR-ERD-4/Firmware/Archive/OLD/ERD-4-RF/

-Программное обеспечение для устройств SNR-ERD-4s и SNR-ERD-4s-GSM объедено в один проект. В дальнейшем будет поддерживаться только одна версия с автоматическим определением наличия подключения GSM модуля. Прошивка имеет полную совместимость с устройством SNR-ERD-4s и SNR-ERD-4s-GSM. Соответствующий функционал GSM на устройстве, будут присутствовать только при аппаратном подключении данного модуля;
-Оптимизация работы стека TCP/IP-стека и выделения памяти на системные процессы;
-Исправлена проблема, при которой в SNMP использовался указатель на временную переменную в памяти (при опросе таблицы DO). Это могло приводить к зависанию;
-Исправлена проблема, при которой выполнялась передача 0 вместо отрицательного значения температуры:

-Исправлена проблема с L2tp клиентом при которой сбрасывались настройки соединения при перезагрузке устройства:

-MQTT. Добавлен изменяемый UID устройства. Максимальная длина - 30 знаков:

-MQTT. Убран флаг "Включить PUSH-уведомления" используемый в приложении "IoT Manager". Приложение являлось MQTT клиентом для мобильных устройств. Разработчик убрал данное приложение из AppStore и Google Play:



-MQTT. Фикс работы топика reload используемый для перезагрузки устройства по средствам MQTT;

-Восстановлена работа уведомлений при достижении верхнего и нижнего порога температуры задаваемые на температурных датчиках:

-Изменены содержания уведомлений о температуре: less than и more than заменены знаками < и > и удалён знак градуса, так как не корректно воспринимался в SNMP и SMS уведомлениях:



-Длины строки названий DIO величина до 16 кириллических знаков:

-Увеличено количество номеров телефонов администратора в GSM версии до 16. В одну строку вписываются все номера, можно через запятую, можно через пробел или другой символ. Главное, чтобы внутри номера не было никаких разделений. Символ + считается частью номера. Сам модем отправляет одну смс раз в 20 секунд. Это защита от рассылки спама. Поэтому полный цикл рассылки одного уведомления займёт примерно 16*20 сек=5 минут. Также правило "Запросы с номера администратора" действует со всеми перечисленными номерами:



Всем большое спасибо за внимание!

Ещё больше новостей и информации о устройствах серии SNR-ERD Вы найдете в нашем телеграмм канале: https://t.me/snr_erd_news





[deniska]

Как правильно и чем подключать температурные датчики к ЕРД?

подключено два SNR-DTS-2, по двухпроводной схеме, как в шпаргалке написано. Один штатным хвостом к ерд прикручен, второй удлинен 5м куском МКЭШ 2*0,5.

Постоянно лезут ошибки по 1-wire, за неделю может 20-30 набежать, уже пару раз отваливались датчики совсем (ошибок было 100), просто начинает показывать 0° и все, пока по питанию не перезагрузишь ерд.

На ерд висит отопление, поэтому при уставке больше 0° это самое отопление начинает жарить на все деньги.

Edited February 4, 2021 by deniska

[Dmitriy Lizunov]

19 часов назад, deniska сказал:

Как правильно и чем подключать температурные датчики к ЕРД?

подключено два SNR-DTS-2, по двухпроводной схеме, как в шпаргалке написано. Один штатным хвостом к ерд прикручен, второй удлинен 5м куском МКЭШ 2*0,5.

Постоянно лезут ошибки по 1-wire, за неделю может 20-30 набежать, уже пару раз отваливались датчики совсем (ошибок было 100), просто начинает показывать 0° и все, пока по питанию не перезагрузишь ерд.

На ерд висит отопление, поэтому при уставке больше 0° это самое отопление начинает жарить на все деньги.

Добрый день!

Что бы разобраться в Вашей проблеме, прошу сформировать обращение на почту технической поддержки support@nag.ru.



[fivtin]

Добрый день.
Обновил прошивку на самую последнюю - не получается управлять реле через SNMP.
snmpset -c public -v 2c 192.168.XXX.XXX 1.3.6.1.4.1.40418.2.6.2.2.1.3.1.1 i 0
Ответ:
Error in packet.
Reason: notWritable (That object does not support modification)

[Dmitry Polyakov]

В 03.03.2021 в 12:57, fivtin сказал:

Добрый день.
Обновил прошивку на самую последнюю - не получается управлять реле через SNMP.
snmpset -c public -v 2c 192.168.XXX.XXX 1.3.6.1.4.1.40418.2.6.2.2.1.3.1.1 i 0
Ответ:
Error in packet.
Reason: notWritable (That object does not support modification)

Приветствую. Прошу Вас прикрепить скриншот со страницы SNR-ERD с версией прошивки.

[fivtin]

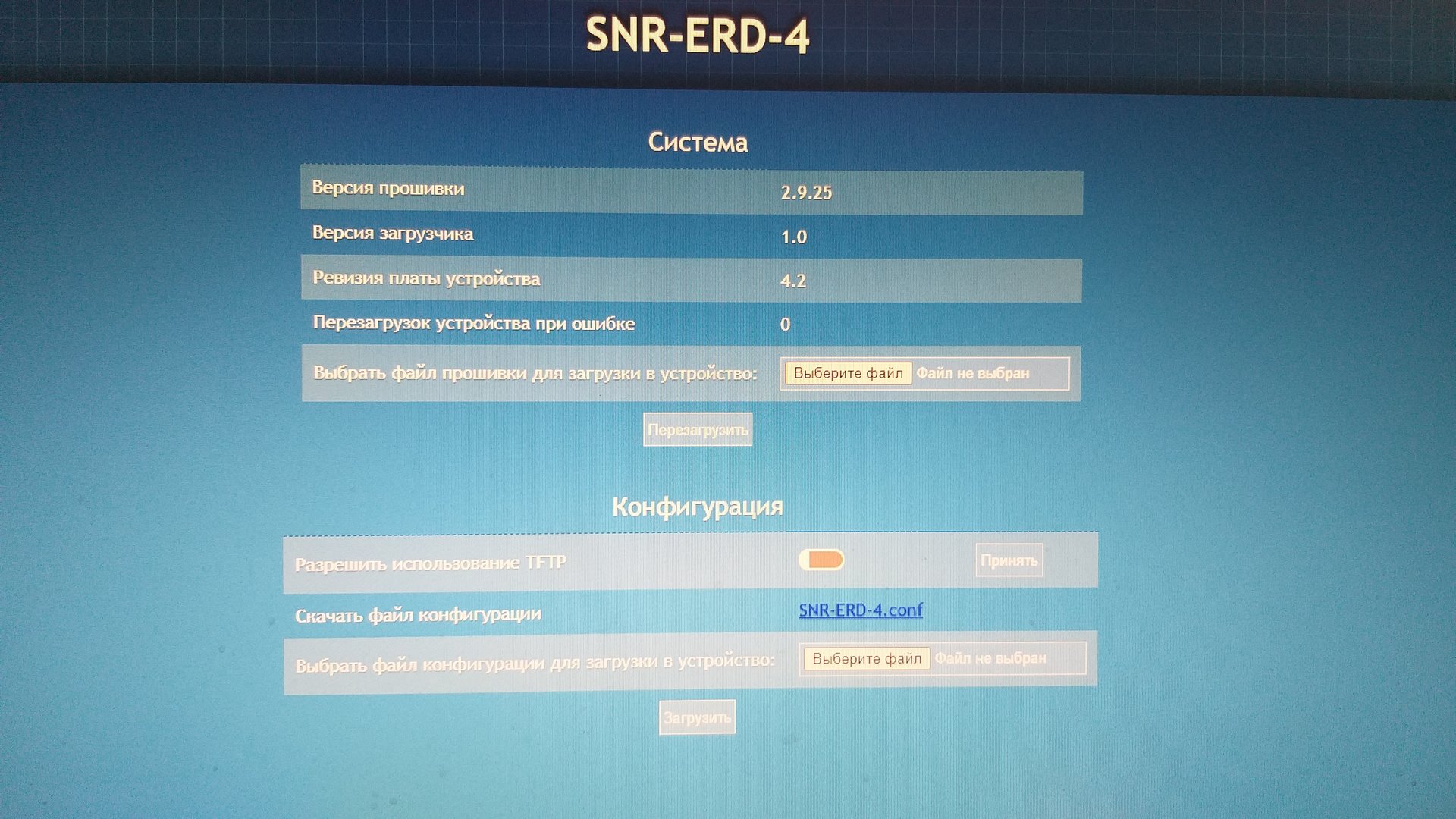

Вот

[Ramil Asharapov]

В 12.03.2021 в 14:25, fivtin сказал:

Вот

Добрый день.

Протестировали на данной прошивке и не подтверждаем проблему:

$ snmpset -v2c -c private 192.168.15.222 1.3.6.1.4.1.40418.2.6.2.2.1.3.1.1 i 0
SNMPv2-SMI::enterprises.40418.2.6.2.2.1.3.1.1 = INTEGER: 0

$ snmpset -v2c -c private 192.168.15.222 1.3.6.1.4.1.40418.2.6.2.2.1.3.1.1 i 1
SNMPv2-SMI::enterprises.40418.2.6.2.2.1.3.1.1 = INTEGER: 1



Если проблема актуальна, напишите пожалуйста нам на почту erd@nag.ru для решения вопроса в частном порядке.

[st240875]

Добрый день!

При входе в устройство snr-Eth-rs485/rs232 открывается меню для работы с ним, но судя по описанию оно не полное и требуется обновление ПО, скиньте пожалуйста ссылку на скачивание обновлённой версии

На данный момент установленная версия прошивки: 1,5

[Ramil Asharapov]

В 07.04.2021 в 14:50, st240875 сказал:

Добрый день!

При входе в устройство snr-Eth-rs485/rs232 открывается меню для работы с ним, но судя по описанию оно не полное и требуется обновление ПО, скиньте пожалуйста ссылку на скачивание обновлённой версии

На данный момент установленная версия прошивки: 1,5

День добрый, ранее ответил на почту, продублирую сюда:
Актуальная прошивка 1,12

https://data.nag.ru/SNR ERD/SNR-Eth-RS232485/Firmware/Converter_Eth_RS232_RS485_1.12.bin

[Scander]

Добрый день! У кого-нибудь получалось подключать UPS SMT2200RMI2UNC ну или любой из серий SMT, SMX? Кабель 940-0625A (Smart Signaling). PowerChute Business Edition его видит через com порт, snr-erd-4s не видит. Пока нашёл в сети, что в сериях SMT, SMX изменили протокол и скорость com порта.

[dglova]

Добрый день. Подскажите по работе DO выходов. Есть задача перегрузить весь шкаф управления, по питанию. SNR в свою очень установлен в том же самом шкафут и питается от того же самого питания. Выбирая в управлении дискретными выходами "Перезагрузка" все происходит нормально шкаф выключается вместе с SNR, только вот обратно уже не запускается. Как я понимаю, проблема в том, что  меняется состояние "Откл/Вкл" причем это состояние записывается в энергонезависимую память. В следствии чего происходит запуск оборудования, доходит до инициализации SNR и опять перезапускается. Возможно ли производить запись состояния выхода в энергозависимую память.
