Устройство удалённого контроля и управления SNR-ERD-4s








Рекомендуется регулярно обновлять прошивку устройства для того, что бы функционал устройства соответствовал заявленному.



firmware_ERD-4.bin



инструкция SNR-ERD-4



MIB файл



Адрес технической поддержки





Последние изменения в прошивке:





18.10.2017

- v1.5
- добавлена поддержка работы GPRS сервиса
- gsm: добавлен номер администратора 2
- web: добавлена настройка сетевого интерфейса "по умолчанию"



04.08.2017

- v1.4

- добавлена функция автоматического выбора канала частоты Wireless интерфейса

- добавлена функция фильтрации MAC-адресов для устройств Wireless Network

- web: добавлена опция включения автоматического выбора канала частоты Wireless интерфейса

- web: добавлена настройка канала частоты Wireless интерфейса

- web: добавлена страница настроек фильтрации MAC-адресов для устройств Wireless Network

- web: добавлена настройка точки доступа GPRS (APN)

- web: добавлен вывод статуса GPRS сервиса и IP адреса полученного по GPRS интерфейсу

- web: перенос элемента управления аналоговым выходом на вкладку "Управление"

- web: изменение названия радио-датчиков RFsensor-W/T/H

- web: добавлено поле для изменения названия радио-датчиков RFsensor-W/T/H на странице параметров

- snmp: добавлены OID'ы для чтения/записи названий радио-датчиков RFsensor-W/T/H

- snmp: обновление MIB файла



27.06.2017

-v1.3.5

- повышена точность измерения напряжения

- повышена точность работы аналогового выхода



30.05.2017

- v1.3

- добавлена поддержка ревизии платы устройства версии 4.3

- добавлена поддержка работы датчика температуры/влажности/давления SNR-RFsensor-H/T/P v1.2

- добавлена функция автоматической настройки скорости последовательных портов при получении специального TCP пакета

- добавлена функция ПИД-регулятор

- добавлен режим управления нагрузками "ПИД-регулятор"

- fix бага, при котором во время работы функции конвертера интерфейсов "портились" данные в режиме 7E1 последовательных портов

- fix работы аналогового выхода во время включения устройства

- http: добавлен вывод показаний датчиков температуры в десятичном формате

- http: добавлена настройка сервиса PID-регулятор

- snmp: добавлена ветка OID'ов для вывода ID и показаний с радио-датчиков температуры/влажности/давления SNR-RFsensor-H/T/P

- snmp: добавлена ветка OID'ов параметров PID-регулятора

- snmp: добавлена возможность получения показаний датчиков температуры в десятичном формате

- snmp: изменение текста trap при снижении и восстановлении измеренного напряжения

- обновление MIB файла



03.05.2017

- v. 1.2

- добавлена поддержка 38400 / 57600 / 115200 скорости последовательных интерфейсов

- значительно повышена стабильность работы функции конвертера интерфейсов

- добавлена поддержка работы датчика температуры/влажности/давления SNR-RFsensor-H/T/P v1.1

- добавлен режим работы интерфейса RS-232 "Контроль параметров УПС"

- fix бага при котором, устройство или одна из его функций могли зависнуть при подключении к сетям с большим количеством широковещательного трафика

- повышение стабильности работы температурных датчиков

- web: добавлена страница с параметрами SNR-RFsensor-H/T/P

- web: добавлена страница с параметрами SNR-RFrepeater-8I/R4

- web: добавлена настройка режимов работы интерфейса RS-232

- web: добавлен вывод параметров УПС на странице "Датчики"

- snmp: добавлена ветка OID'ов с параметрами УПС

- обновление MIB файла



19.10.2016

- v. 1.1

- добавлено изменение яркости индикатора питания в начале процесса сброса настроек устройства

- увеличение приемных буферов RS-232/RS-485 интерфейсов

- добавлена функция автоматического управления шаровым приводом Gidrolock

- добавлена поддержка RF модулей (Wireless)

- добавлена поддержка датчиков влажности SNR-RFsensor-H/T/P

- web: добавлена страница Wireless Network с описанием структуры mesh-сети

- web: добавлена страница Wireless с описанием зарегистрированных устройств с радио-интерфейсом и их параметров

- web: добавлен режим управления нагрузками "Gidrolock"

- web: добавлены опции нагрузок "Датчик протечки воды" для работы функции "Gidrolock"

- web: добавлен идентификатор ревизии платы устройства

- snmp: добавлена поддержка запроса до 5 OID'ов единоразово





Изменено пользователем Victor Pestov

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Получили в тест SNR-ERD-4s.



Пара предложений по доработке прошивки:



Вынести сетевую диагностику в отдельный пункт меню. Хотелось бы пинговать шесть IP адресов и управлять шестью нагрузками.

Пинговать один адрес и управлять шестью нагрузками не очень актуально.



Поправьте пож-та счетчик таймера "Время ожидания ответа" в сетевой диагностике. А то задаешь время 60 сек. а реле срабатывает через 20,

при 90 сек срабатывает через 35. ... при 180 сек срабатывает через 80 сек.



В меню "Настройки Времени/Даты" хотелось бы увидеть синхронизацию часов по NTP

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Упс. Была родная прошивка 1.0[beta] перепрошил на http://data.nag.ru/SNR%20ERD/SNR-ERD-4/Firmware/firmware_ERD-4.bin.

До этого напряжение ADC отображалось достаточно точно (12,4В). Сейчас с погрешностью в один вольт (11,3В).

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Добрый день!

Благодарим за ваш отзыв. Постараемся учесть ваши пожелания при разработке следующей версии прошивки



Вы можете вернуть заводское ПО прошив устройство файлом по ссылке http://data.nag.ru/SNR%20ERD/SNR-ERD-4/Firmware/firmware_ERD-4_beta.bin

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Что то во время тестов не получилось подружить RS-232, сильно глючит.

При прямом подключении оборудования к компьютеру в терминалке все нормально отображается.

При работе через SNR-ERD-4s часть принимаемого текста пропадает. В какой то момент терминал зависает на половине фразы на несколько минут, ни на что не реагирует. Потом продолжает работать.

Пробовал обе софтины из даташита. Терминалка Tera Term

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Что то во время тестов не получилось подружить RS-232, сильно глючит.

При прямом подключении оборудования к компьютеру в терминалке все нормально отображается.

При работе через SNR-ERD-4s часть принимаемого текста пропадает. В какой то момент терминал зависает на половине фразы на несколько минут, ни на что не реагирует. Потом продолжает работать.

Пробовал обе софтины из даташита. Терминалка Tera Term

Добрый день!

Благодарим за ваше сообщение!

проверим работу конвертера у себя на стенде.



Описанные вами эффекты наблюдаются при подключении интерфейса RS-232 к ком-порту ПК?

Опция управления потоком включена/выключена на отправляющей/принимающей сторонах?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Приветствую Виктор!!!



RS-232 подключали к блоку управляемых розеток. Скорость 19200, 8N1. Параметры не настраиваются, зашиты в оборудовании.

Про управление потоком в документации на блок розеток данные отсутствуют.

В терминалке управление потоком было отключено.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Приветствую Виктор!!!



RS-232 подключали к блоку управляемых розеток. Скорость 19200, 8N1. Параметры не настраиваются, зашиты в оборудовании.

Про управление потоком в документации на блок розеток данные отсутствуют.

В терминалке управление потоком было отключено.

1) Попробуйте потестировать устройство на стабильность работы, подключив его к КОМ-порту ПК и прегоняя данные между окнами терминалов, одно из которых подключено к ком-порту пк, второе к устройству по TCP)

2) Повторите тест, заменив вашу терминальную программу Tera Term на аналогичную (например Putty)



Важно выяснить, особенности чьей работы вызывают такие эффекты, блока розеток или программы-терминала.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Перегнал трафик, сразу заменив терминалку на другую.



Отправлено по 6410 байт в обоих направлениях.

Получено 700 байт в одном направлении и 2920 в обратном. Делал несколько попыток, цифры полученного трафика меняются.

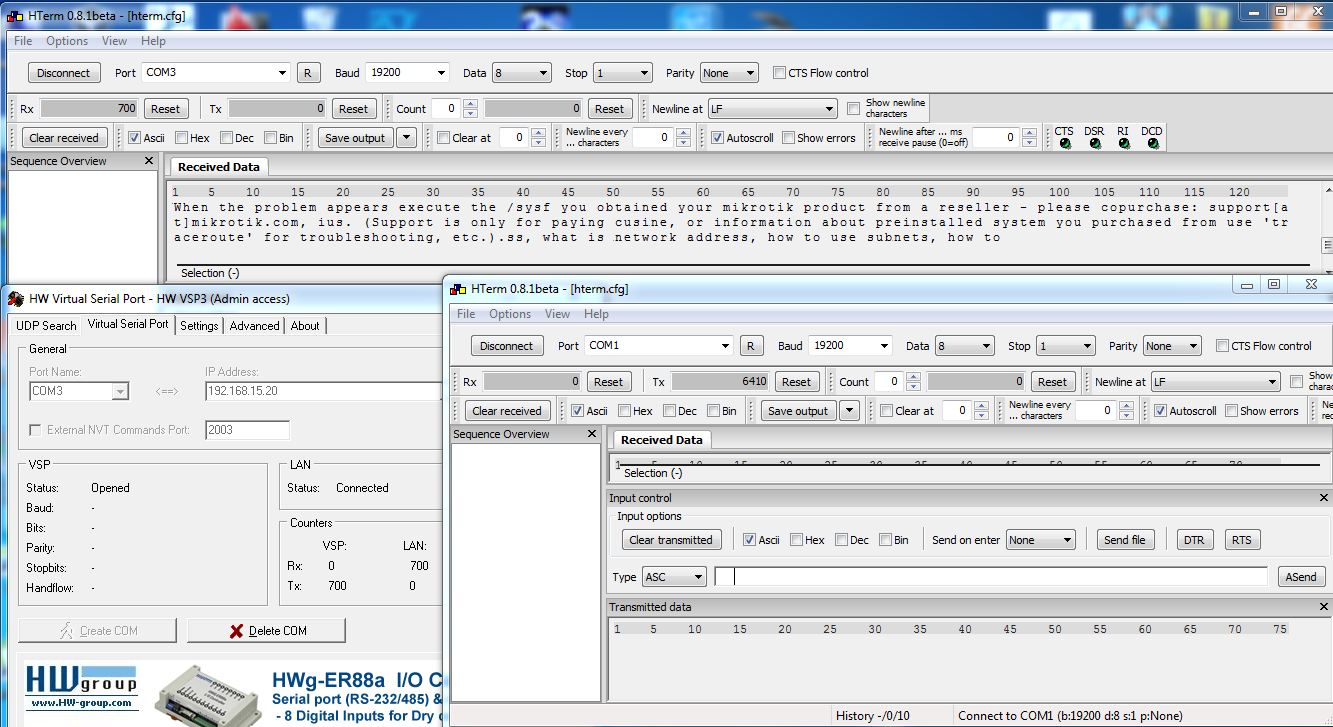

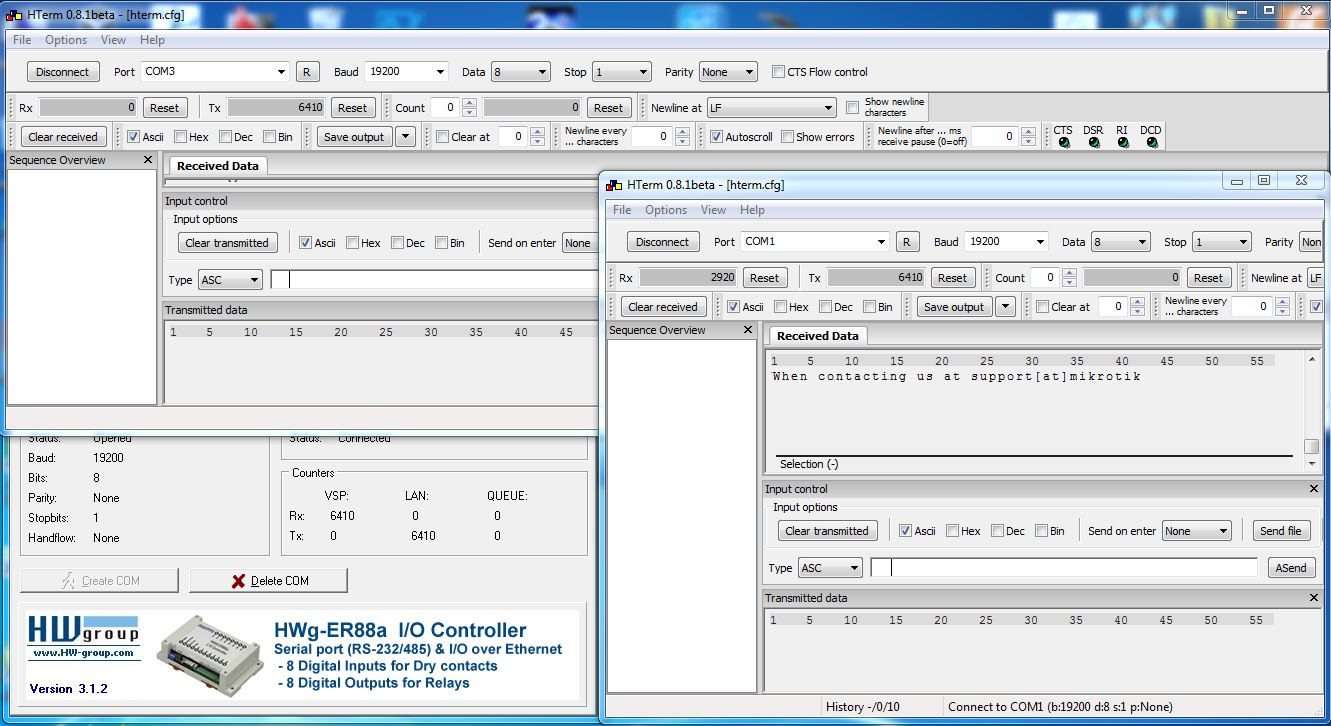

Скриншоты в файлах.



Как вы гоняете трафик на своем стенде ?

Может у нас контроллер не совсем рабочий ?

post-70339-099953300 1472452931_thumb.jpg

post-70339-035895400 1472452939_thumb.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Перегнал трафик, сразу заменив терминалку на другую.



Отправлено по 6410 байт в обоих направлениях.

Получено 700 байт в одном направлении и 2920 в обратном. Делал несколько попыток, цифры полученного трафика меняются.

Скриншоты в файлах.



Как вы гоняете трафик на своем стенде ?

Может у нас контроллер не совсем рабочий ?

Добрый день!

Самый простой способ - замкнуть Tx с Rx на коннекторе устройства и, отправляя трафик на ip:35, получать эхо.



Постараемся решить проблему в ближайшее время. Отпишите, пожалуйста, в лс вашу почту, что бы мы могли отправить тестовую прошивку

Изменено пользователем Victor Pestov

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Упс. Была родная прошивка 1.0[beta] перепрошил на http://data.nag.ru/SNR%20ERD/SNR-ERD-4/Firmware/firmware_ERD-4.bin.

До этого напряжение ADC отображалось достаточно точно (12,4В). Сейчас с погрешностью в один вольт (11,3В).



Прошивка по ссылке для платы версии 4.2. У Вас видимо плата версии 4.0. Появившаяся ошибка ADC обусловлена различиями между сопротивлениями резисторов и значениях этих сопротивлений заложенных в прошивку.

Изменено пользователем a.kazancev

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

вот такой результат на очередной прошивке.

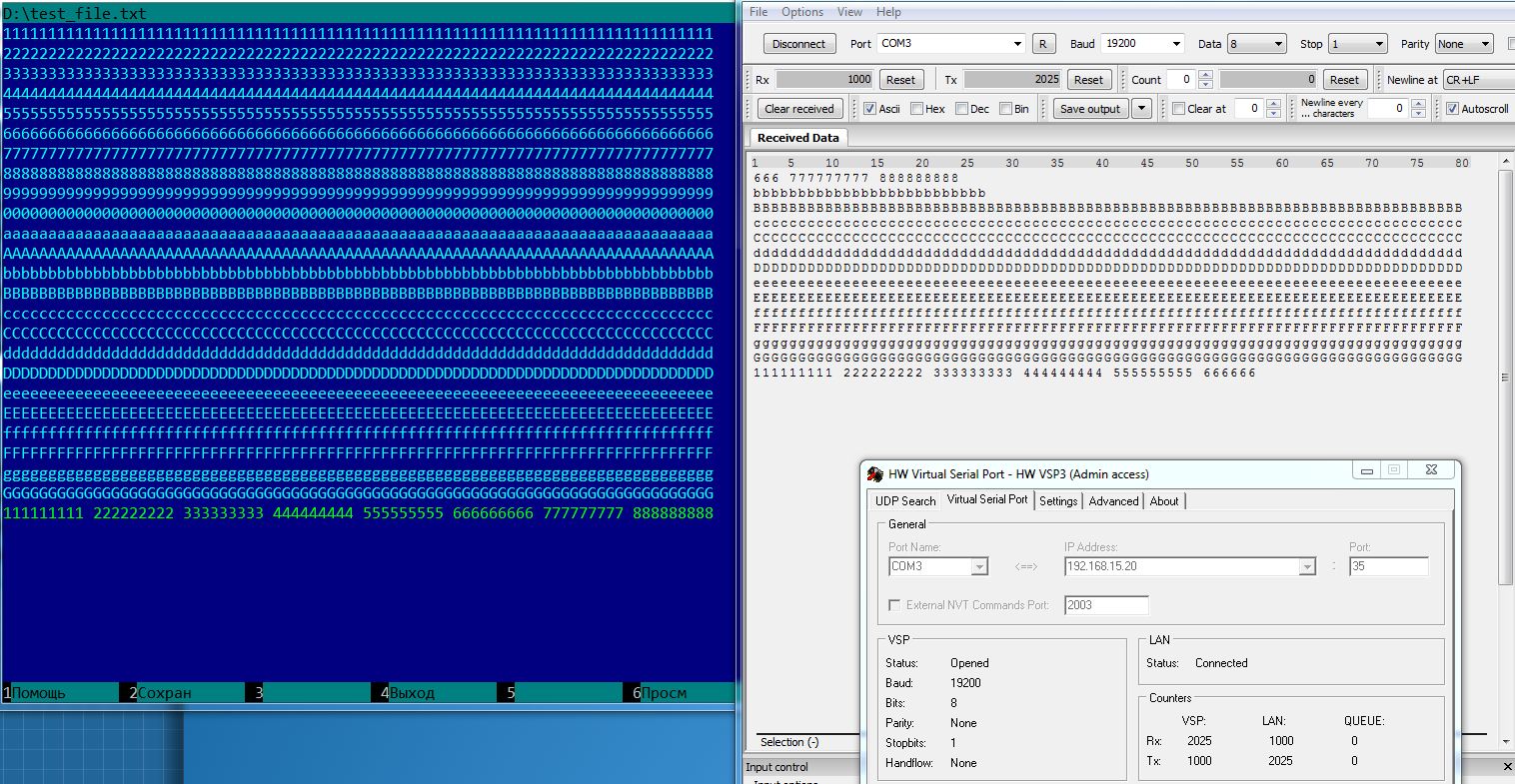

Слева содержание тестового передаваемого файла. Справа полученные результаты.

Начало файла на приеме бесследно потеряно и затерто новыми данными. Похоже на переполнения буфера в ERD-хе.

Попробуйте у себя погонять тестовый файл. На всякий случай прицепил его.

ps На ERD сделан заворот сигнала RS-232

post-70339-081186200 1472627322_thumb.jpg

test_file.txt

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

вот такой результат на очередной прошивке.

Слева содержание тестового передаваемого файла. Справа полученные результаты.

Начало файла на приеме бесследно потеряно и затерто новыми данными. Похоже на переполнения буфера в ERD-хе.

Попробуйте у себя погонять тестовый файл. На всякий случай прицепил его.

ps На ERD сделан заворот сигнала RS-232

Новая прошивка помогла решить проблему подключения вашего оборудования к устройству SNR-ERD-4S?

Нужно протестировать ее именно с вашим оборудованием а не c эхом "Tx -> Rx"

Просьба отписывать результаты тестирования в почту

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

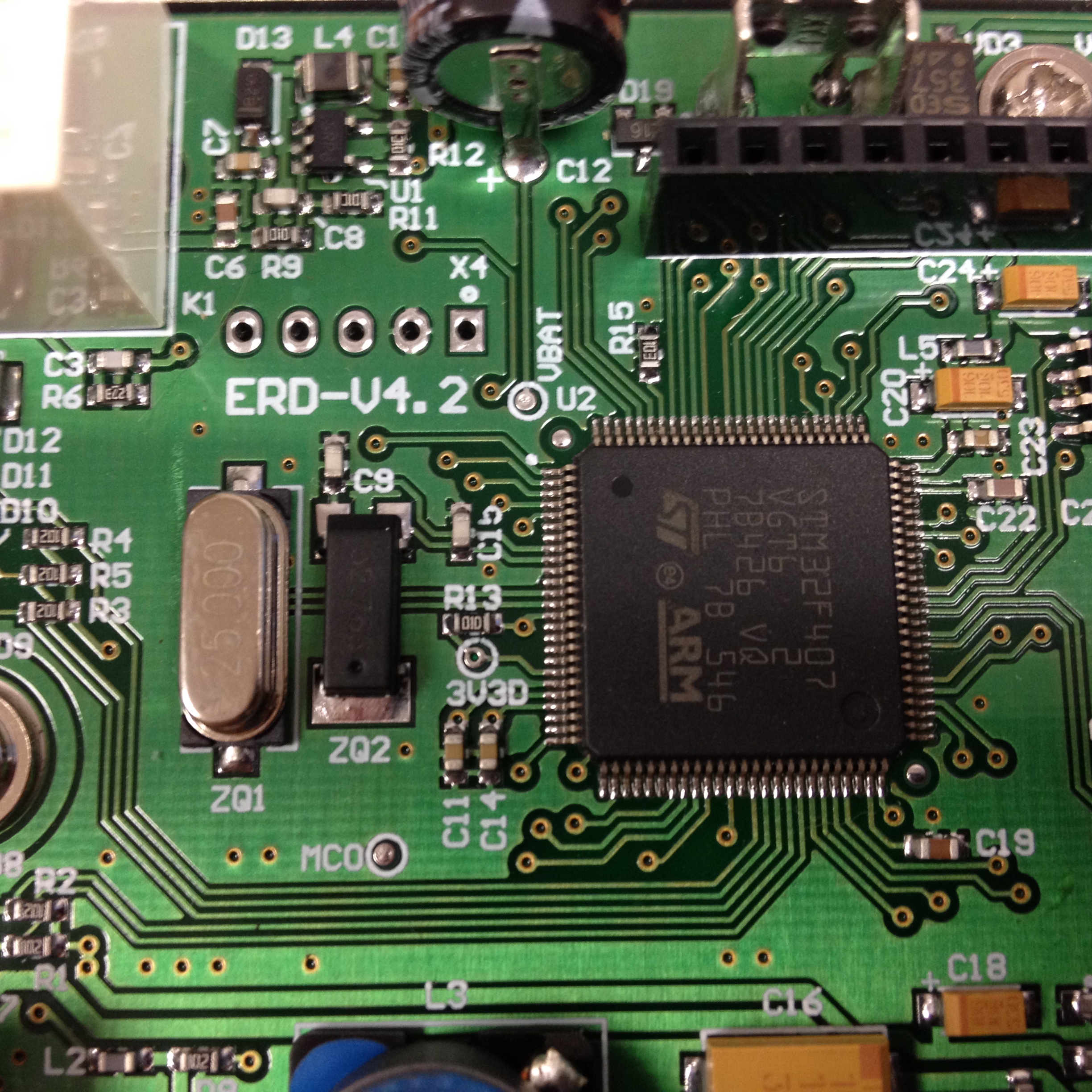

Плата ERD-4.2

С текущей прошивкой ошибка измерения напряжения устранилась?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

19.10.2016

- v. 1.1

- добавлено изменение яркости индикатора питания в начале процесса сброса настроек устройства

- увеличение приемных буферов RS-232/RS-485 интерфейсов

- добавлена функция автоматического управления шаровым приводом Gidrolock

- добавлена поддержка RF модулей (Wireless)

- добавлена поддержка датчиков влажности SNR-RFsensor-H/T/P

- web: добавлена страница Wireless Network с описанием структуры mesh-сети

- web: добавлена страница Wireless с описанием зарегистрированных устройств с радио-интерфейсом и их параметров

- web: добавлен режим управления нагрузками "Gidrolock"

- web: добавлены опции нагрузок "Датчик протечки воды" для работы функции "Gidrolock"

- web: добавлен идентификатор ревизии платы устройства

- snmp: добавлена поддержка запроса до 5 OID'ов единоразово

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Добрый день!

Подскажите, пожалуйста, есть ли возможность подобной процедуры для 4s?

http://forum.nag.ru/forum/index.php?showtopic=95256&view=findpost&p=1328878



На стенде собираем много датчиков в длинную цепочку - всё нормально. На месте возникают проблемы - есть сильное подозрение на наводки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Добрый день!

Подскажите, пожалуйста, есть ли возможность подобной процедуры для 4s?

http://forum.nag.ru/forum/index.php?showtopic=95256&view=findpost&p=1328878



На стенде собираем много датчиков в длинную цепочку - всё нормально. На месте возникают проблемы - есть сильное подозрение на наводки.

Добрый день!

Уточните, пожалуйста, у вас растет счетчик ошибок на шине датчиков, указанный на веб-странице?

Какая суммарная длинна линии подключения датчиков?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Добрый день!

Уточните, пожалуйста, у вас растет счетчик ошибок на шине датчиков, указанный на веб-странице?

Какая суммарная длинна линии подключения датчиков?



Да, растёт счётчик ошибок на веб-странице. Я так понимаю когда ошибка считывания - просто показывается предыдущее значение?



Одна линия в щитовой. Там значительно росло число ошибок - за сутки порядка 50 тысяч, заменили на экранированную витую пару - уменьшилось до 30-40 за сутки. Что приемлимо, но хотелось бы избавиться совсем.

Другая линия под потолком на 3 датчика. Там рядом только питание светильников. Свет погашен - ошибок нет. Когда включается свет - ошибка проходит каждые ~10 секунд.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Добрый день!

Уточните, пожалуйста, у вас растет счетчик ошибок на шине датчиков, указанный на веб-странице?

Какая суммарная длинна линии подключения датчиков?



Да, растёт счётчик ошибок на веб-странице. Я так понимаю когда ошибка считывания - просто показывается предыдущее значение?



Одна линия в щитовой. Там значительно росло число ошибок - за сутки порядка 50 тысяч, заменили на экранированную витую пару - уменьшилось до 30-40 за сутки. Что приемлемо, но хотелось бы избавиться совсем.

Другая линия под потолком на 3 датчика. Там рядом только питание светильников. Свет погашен - ошибок нет. Когда включается свет - ошибка проходит каждые ~10 секунд.



1-wire очень чувствительный к помехам интерфейс. Он не предназначен для прокладки рядом с силовыми цепями. В ERD-4 максимальная длинна шины (см. рисунок) 100м. Попробуйте экран UTP подключить к GND и разнесите сигнальные и силовые цепи на максимально возможное удаление друг от друга. В качестве альтернативы можно попробовать подключить датчики по трехпроводной схеме описанной в руководстве по эксплуатации.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Добрый день.

Есть ли возможность сделать более одного адреса для трапов? Два было бы замечательно

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

03.05.2017



- v. 1.2

- добавлена поддержка 38400 / 57600 / 115200 скорости последовательных интерфейсов

- значительно повышена стабильность работы функции конвертера интерфейсов

- добавлена поддержка работы датчика температуры/влажности/давления SNR-RFsensor-H/T/P v1.1

- добавлен режим работы интерфейса RS-232 "Контроль параметров УПС"

- fix бага при котором, устройство или одна из его функций могли зависнуть при подключении к сетям с большим количеством широковещательного трафика

- повышение стабильности работы температурных датчиков

- web: добавлена страница с параметрами SNR-RFsensor-H/T/P

- web: добавлена страница с параметрами SNR-RFrepeater-8I/R4

- web: добавлена настройка режимов работы интерфейса RS-232

- web: добавлен вывод параметров УПС на странице "Датчики"

- snmp: добавлена ветка OID'ов с параметрами УПС

- обновление MIB файла

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

30.05.2017



- v1.3

- добавлена поддержка ревизии платы устройства версии 4.3

- добавлена поддержка работы датчика температуры/влажности/давления SNR-RFsensor-H/T/P v1.2

- добавлена функция автоматической настройки скорости последовательных портов при получении специального TCP пакета

- добавлена функция ПИД-регулятор

- добавлен режим управления нагрузками "ПИД-регулятор"

- fix бага, при котором во время работы функции конвертера интерфейсов "портились" данные в режиме 7E1 последовательных портов

- fix работы аналогового выхода во время включения устройства

- http: добавлен вывод показаний датчиков температуры в десятичном формате

- http: добавлена настройка сервиса PID-регулятор

- snmp: добавлена ветка OID'ов для вывода ID и показаний с радио-датчиков температуры/влажности/давления SNR-RFsensor-H/T/P

- snmp: добавлена ветка OID'ов параметров PID-регулятора

- snmp: добавлена возможность получения показаний датчиков температуры в десятичном формате

- snmp: изменение текста trap при снижении и восстановлении измеренного напряжения

- обновление MIB файла

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

03.05.2017



- v. 1.2

- добавлен режим работы интерфейса RS-232 "Контроль параметров УПС"



Понятно, что поддерживаются вероятно любые ИБП бренда SNR. А поддерживаются ли ИБП других производителей, если да, то каких брендов?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

03.05.2017



- v. 1.2

- добавлен режим работы интерфейса RS-232 "Контроль параметров УПС"



Понятно, что поддерживаются вероятно любые ИБП бренда SNR. А поддерживаются ли ИБП других производителей, если да, то каких брендов?



Поддерживаются все ИБП, в которых используется протокол Megatec

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Для публикации сообщений создайте учётную запись или авторизуйтесь

Вы должны быть пользователем, чтобы оставить комментарий

Создать учетную запись

Зарегистрируйте новую учётную запись в нашем сообществе. Это очень просто!


Регистрация нового пользователя

Войти

Уже есть аккаунт? Войти в систему.


Войти
