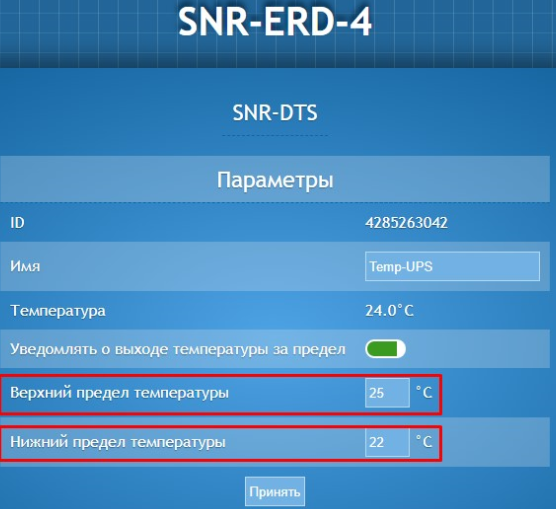

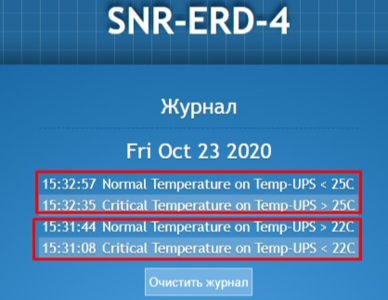

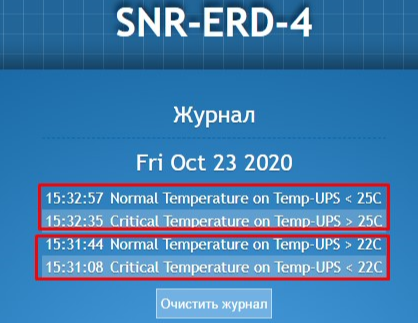

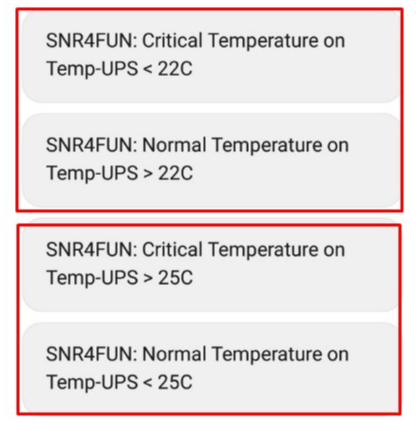

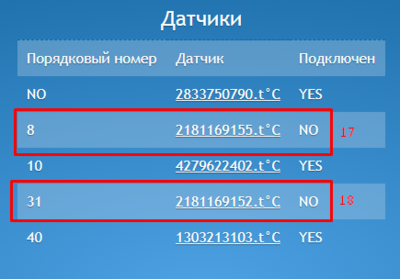

  1. Добрый день. Просьба воспользоватся текущей версией прошивки: http://data.nag.ru/SNR ERD/SNR-ERD-4/Firmware/Beta/ERD-4_vi0.1.3.bin Вы устанавливаете триггер, именно по этому триггеру и получаете уведомление. В текущей версии помимо статуса, есть ещё и информация по установленному триггеру. Для демонстрации инициировал аварию при 40C и восстановление при 30С: Логи на ERD: Сообщения в почту аналогичные: SNR-ERD-4-Office: Critical Temperature on 1303213103 more than 30 ТАC SNR-ERD-4-Office: Normal Temperature on 1303213103 less than 40 ТАC
  2. Добрый день. Разработали функционал таймаута DHCP: Добавлена возможность задать время (от 0 до 999 секунд) в течении которого ERD-4 пытается получить IP по DHCP, по истечению данного таймаута выставляется дефолтный IP (192.168.15.20). Данный функционал уже доступен в тестовой прошивке: http://data.nag.ru/SNR ERD/SNR-ERD-4/Firmware/Beta/ERD-4_vi0.1.3.bin

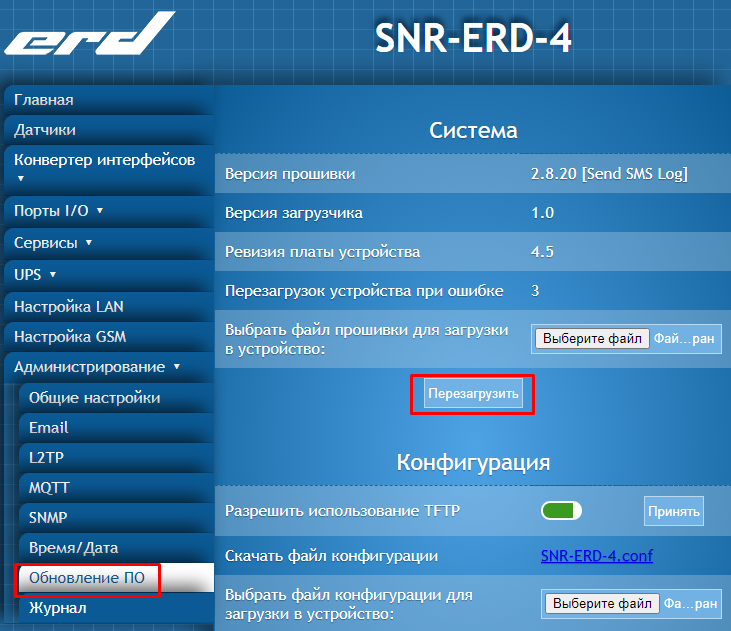

  3. Добрый день. Все официально поддерживаемые прошивки находятся в этом разделе: http://data.nag.ru/SNR ERD/SNR-ERD-2.3/Firmware/ Для прошивки необходима утилита: http://data.nag.ru/SNR ERD/Programs/SNR_Flasher
  4. Добрый день! По вашему вопросу уже проводится работа в рамках обращения в СЦ https://support.nag.ru/issues/68137

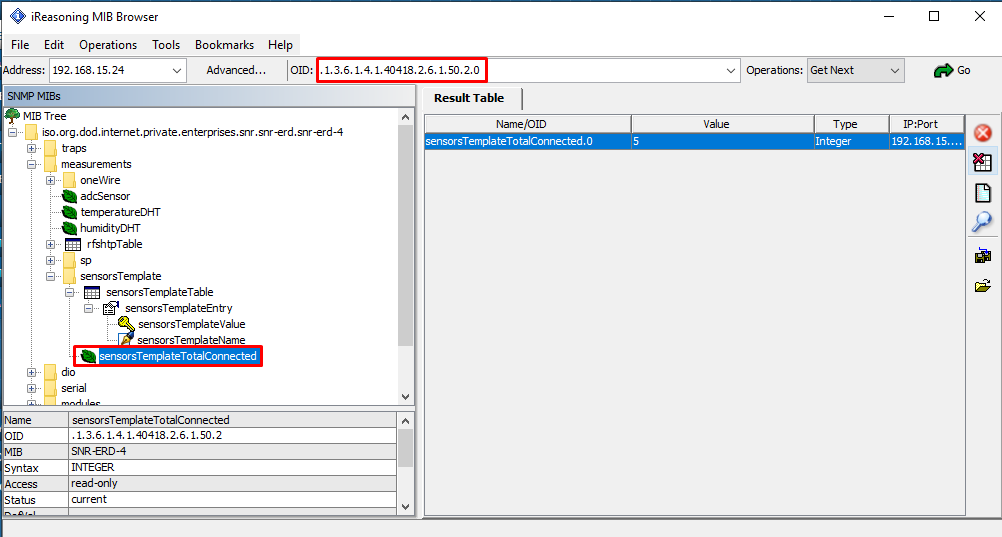

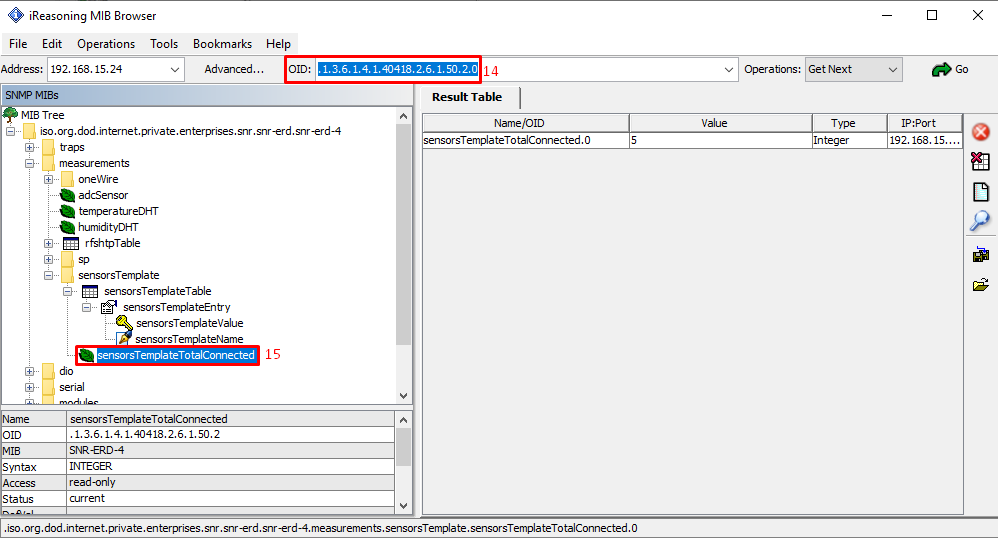

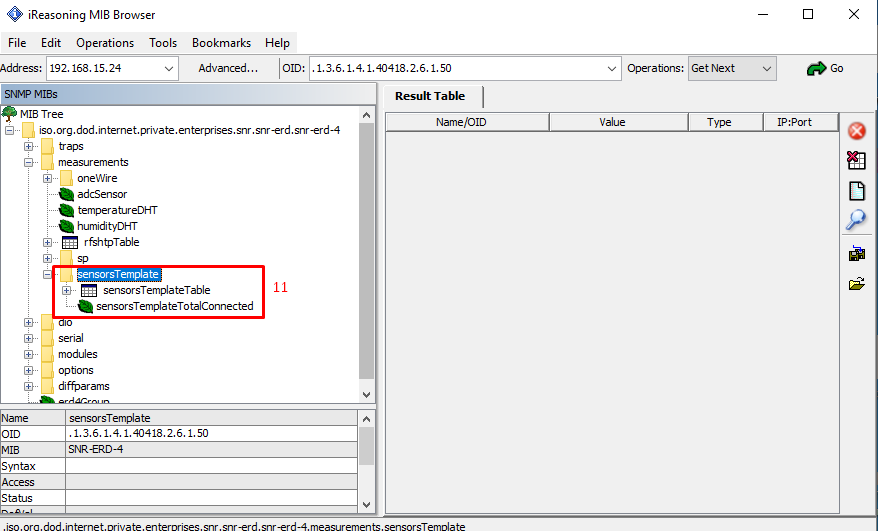

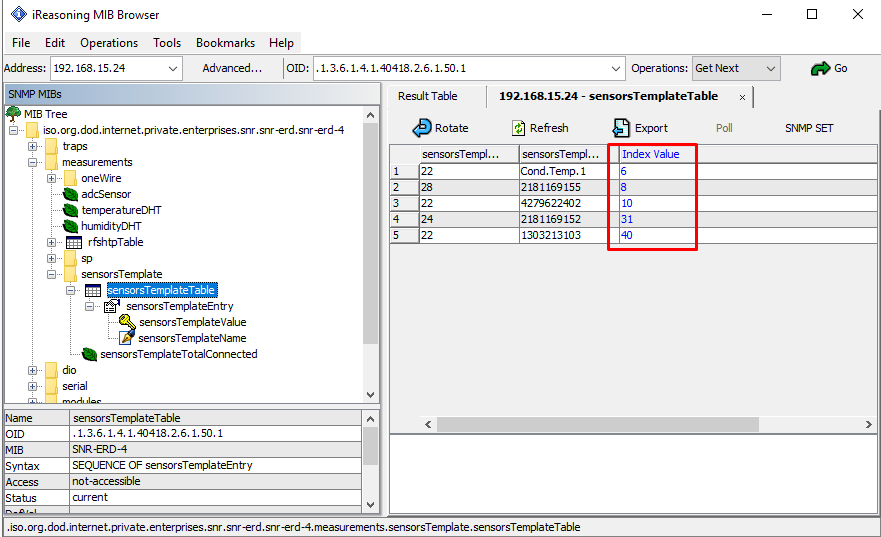

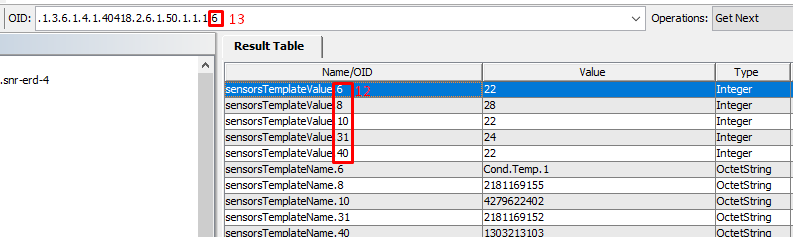

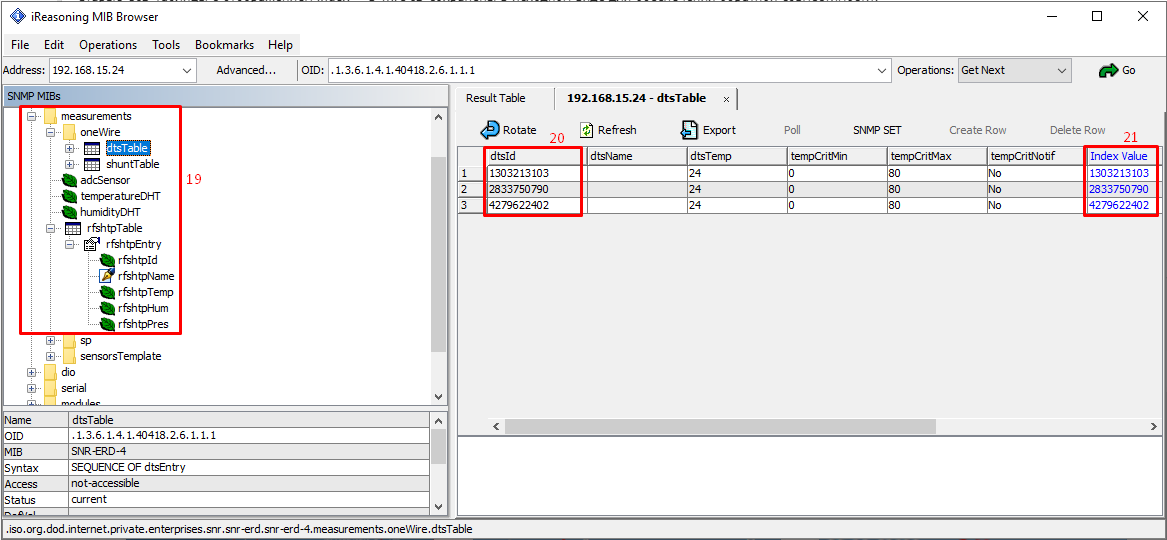

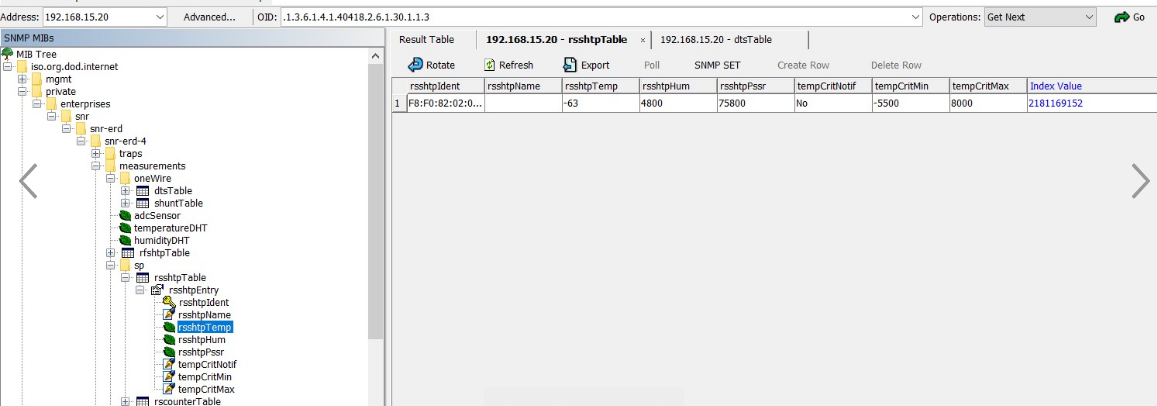

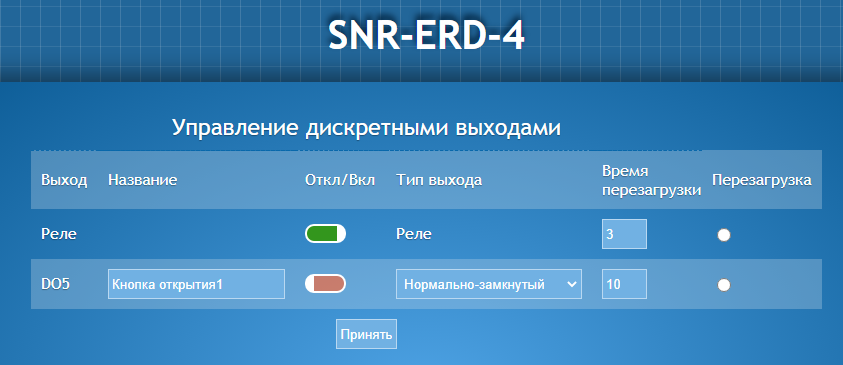

  5. Владимир приветствую. Я ответил Вам в почту 19.07. Дублирую информацию на форум: Связанные с реле, OID в MIB: Команды для net snmp: snmpset -v1 -c public(Ваш_community=pass) 192.168.15.20(Ваш_ERD_IP) .1.3.6.1.4.1.40418.2.6.2.2.1.3.1 i 1 - ON snmpset -v1 -c public(Ваш_community=pass) 192.168.15.20(Ваш_ERD_IP) .1.3.6.1.4.1.40418.2.6.2.2.1.3.1 i 0 - OFF
  6. Добрый день. Приношу извинения за длительный ответ. Потребовалось некоторое время, что бы провести тестирование. Для этого мы взяли Геркон-4 у Линэрго. По результатам тестирования могу предложить Вам три рабочие схемы подключения. Основное требование при подключении - это соблюдение 3х контактного подключения по rs485. Так как конвертер не имеет интерфейса для питания внешних устройств по DC, этот момент нужно учесть при коммутации GND. Её необходимо объединить как с "-" источника питания Геркона-4, так и с общей GND конвертера. Первоначально тестирование проводилось с последовательным подключением дублирующего COM для снятия дампа. Для перехвата трафика использовался Moxa USB to COM UPort1150 и программа Serial Port Monitor. В качестве TCP клиента, для подключения к конвертеру, программа USR-VCOM. Цвета распиновки были выбраны случайным образом, по факту наличия проводников нужной длинны. "+" - бело-оранжевый GND / "-" - оранжевый RS485-A - бело-синий RS485-B - синий Схема была следующая: Коммутация на Герконе: DC 12V: Коммутация на USB конвертере: Коммутация на конвертере Eth-rs232/485: Далее было установлено TCP соединение между РС и конвертером Настройка на конвертере: А так же запущен мониторинг COM порта через MOXA. В результате соединение было установлено корректно: Во вложении dump подключения dump rs485 Геркон-4.txt Далее я исключил их схемы конвертер MOXA который использовался для мониторинга. На месте соединения поставил клейму для A и B, GND по нашего контроллера подключил в Геркон-4 на прямую: В результате, схема осталась работоспособна. Далее я рассмотрел все варианты подключения питания для геркона и контроллера. Протестировал возможные варианты коммутации и готов поделится тремя гарантировано рабочими схемами. Схема с питанием PoE: Схема с питанием от одного DC: Схема с питанием от отдельного DC: Все выше описанные схемы, были протестированы на стенде. Работоспособность с Геркон-4 и их программой для обмена данными проверена. Предлагаю попробовать предложенные варианты в условиях Вашей сети.
  7. Благодарю за информацию! Планово рассмотрим возможность внесения данного функционала в будущие прошивки.
  8. Приветствую! Такой возможности по snmpset к сожалению не предусмотрено. Для какого ряда задач вам необходим данный функционал?
  9. Отправил Вам запрос информации в рамках обращения на http://support.nag.ru, которое Вы открыли.
  10. Добрый день. По указанному Вами скриншоту, можно сделать вывод о корректном соединении по протоколу TCP к ipv4 конвертера. Это не отменяет возможности некорректной коммутации самого интерфейса rs485. Прошу проверить правильность подключения A -> A, B -> B , а так же попробовать поменять пины местами, даже при 100% уверенности. Далее для диагностики корректности работы конвертера, предлагаю использовать ранее описанный метод, мониторинга конвертации при помощи утилиты USR-VCOM. Скачать программу можно по данной ссылке: http://data.nag.ru/SNR%20ERD/SNR-Ethernet-RS485%5CRS232/Programs/VCOM%20drivers/ Необходимо установить соединение клиент-сервер по протоколу TCP: Далее воспользоватся утилитой для подключения к последовательному интерфейсу (после удачного tcp соединения, интерфейс появится в диспетчере устройств в качестве виртуального) и запустить окно "Monitor": Затем по результату подключения к COM интерфейсу, отправить значения на конвертацию. По каждому пункту, получим интерпретацию: В моём случае к интерфейсу ничего не было подключено. У Вас при корректной коммутации, на каждый ввод COM, будет ответ от NET. Вот пример вида ответа, но по интерфейсу rs232 (внешне будет похожая картина) Вы так же можете сравнить отправляемые данные и получаемые ответы с указанными в протоколе обмена счетчиков импульса Геркон-4. Данная информация требуется для дальнейшей диагностики проблемы.
