Устройства для размотки и перевозки кабеля

[Saab95]

чтобы работало лучше - может надо ещё большего диаметра ролики.



Ролики нужно не большого диаметра - а на них напрессовывать резиновую "покрышку", по которой уже и будут кататься края барабана - так меньше биений будет и дольше бока барабанов прослужат.

[Bachaa]

1.5 мм для маленьких барабанов будет достаточно



Это не наш подход. У русских нет чувства меры :)

[Saab95]

полуавтомат болгарка 1 час времни



Что бы не получались такие не красивые сварочные швы нужно между деталями оставлять зазор миллиметра 3-4 и заполнять его сварочной проволокой, тогда наружные габариты не увеличатся и соединение будет надежным, т.к. направленный метал в достаточном количестве расположен внутри сечения металлического профиля, при этом напряжение желательно делать побольше, что бы работать на грани прожигания.

[Bachaa]

Saab95 покажи свою раскатку ;) ?

[мишаня сучков]

Прикупил бы ваше изобретение labi раскатку по приемлемой цене



Как сделаете может состыкуемся сделаете для нас за денежку

Edited July 11, 2016 by мишаня сучков

[Bachaa]

Сейчас как раз обсуждаем цену. Если будет приемлемая конечная цена, то тоже возьмем несколько штук. Но цена разработки и прочие сложности исполнителя меня не волнуют.

[satboy]

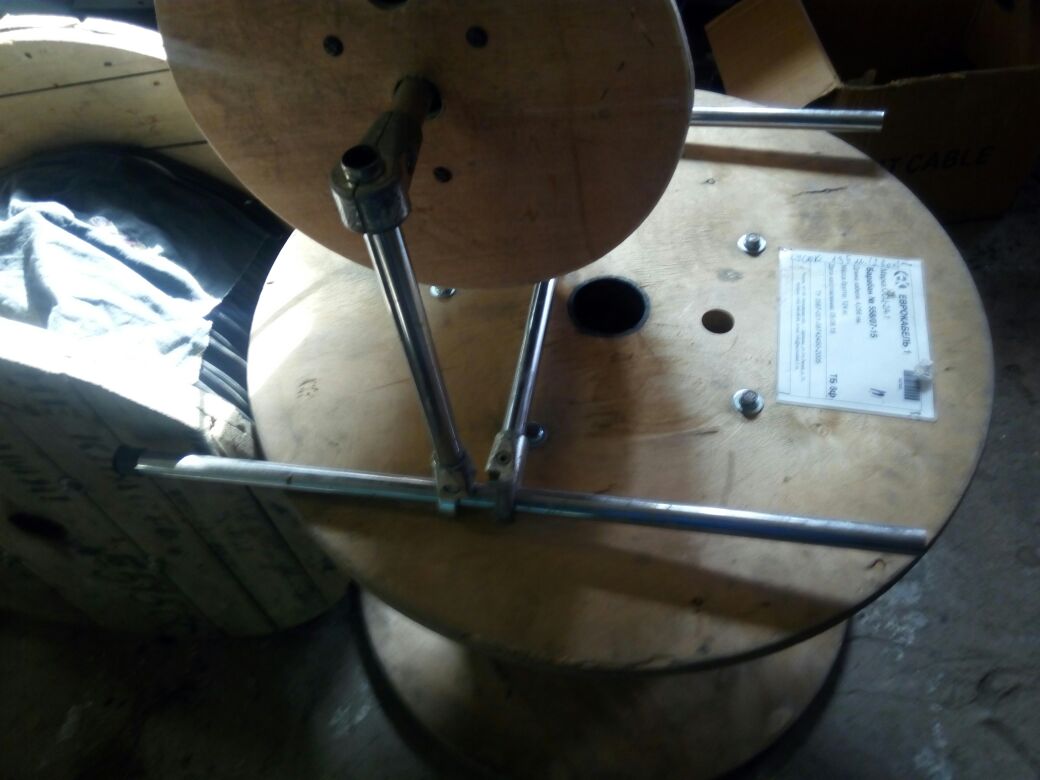

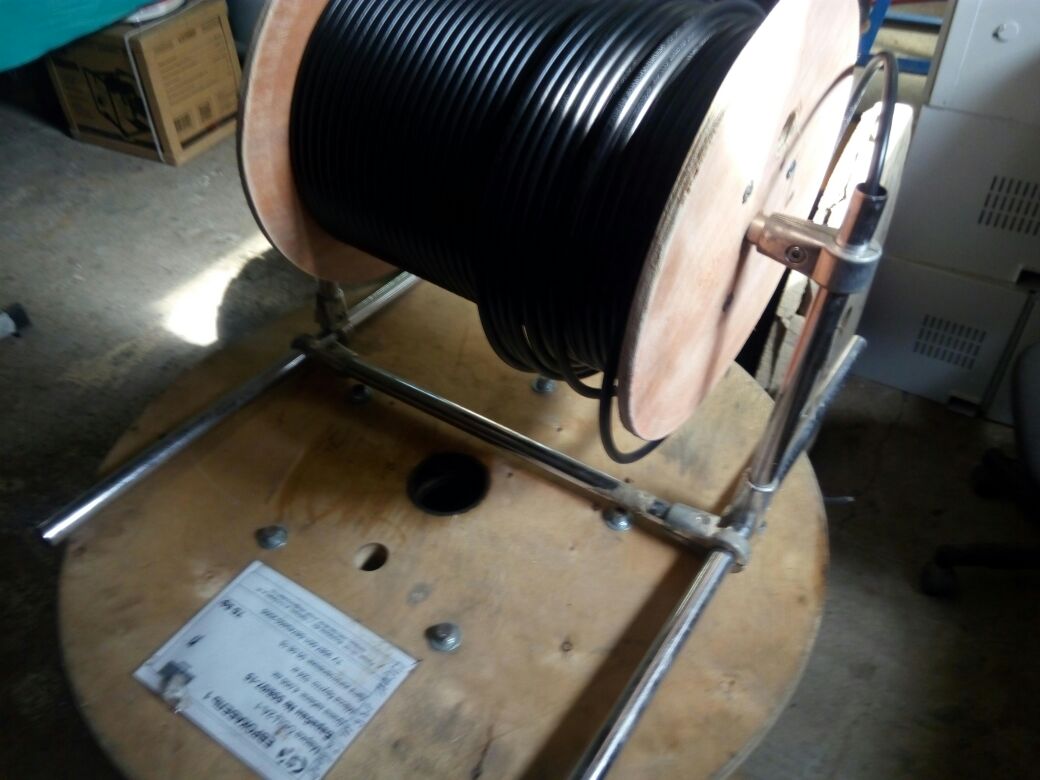

Вот наша раскатка для FTTH и COAX



Собрана из комлеклектухи торгового оборудования..

[Bachaa]

Прикольно :) Бюджет 700 рублей ?

[labi]

Прикупил бы ваше изобретение labi раскатку по приемлемой цене



Как сделаете может состыкуемся сделаете для нас за денежку



Было бы здорово, если кто-то бы назвал цену, что будет "приемлемой". Либо где подсмотрел, бы. А далее под цену можно подобрать технологии производства, материал и количество изделий в первой партии.

[satboy]

Прикольно :) Бюджет 700 рублей ?

Даже дешевле! Нас же устроят непрокращенные или чуть мятые трубы, поцарапанные крепежи..

[мишаня сучков]

15 тысяч рублей вполне приемлемая цена для такой раскатки отталкивайтесь от неё.











[Bachaa]

15 тысяч рублей



Это неприемлемая цена.



Массово используем для целей раскатки кольца от прицепа. Цена за Б\У 3000-5000 рублей. В зависимости от состояния.

Позволяет раскручивать катушки весом до 10 тонн. Единственный недостаток - вес. Думаю не менее 50 кг.



[мишаня сучков]

Ну я бы взял такую раскатку на роликах которую проектируют за ту сумму которую я написал.

[Bachaa]

И это хорошо!

Инвестор разработки найден!

[мишаня сучков]

ок

[sol]

Saab95 покажи свою раскатку ;) ?

А нету у него ничего.

[GeeZeeNburg]

Мы колотили козла из дерева, продевали лом в катушку и ставили на козла. И все это было в кузове грузовой Газели.

Так повесили 3 километра восьмерки.

[labi]

15 тысяч рублей вполне приемлемая цена для такой раскатки отталкивайтесь от неё.



Меня устроит 12 тысяч 500 рублей. Столько стоит разработка железки, точнее технологические этапы работ (наладка, переналадка и т.д.). В этом случае у меня не будет прямого убытка.



Себестоимость и вытекающая из неё цена появятся по ходу.



Относительно конечной цели и тактики, предлагаю такой порядок работ: а. Выпустить самый простой разматыватель для самого ходового ряда размеров (придержаться принципа 20/80, за 20% цены решить 80% задач) и испытать его. б. Далее сделать улучшающие опции к нему. в. После этого выпустить версию для оставшихся 20% задач (усиленную/удлинённую).



После этого можно подумать о других вариантах разматывателей, для тех-же бухт без каркаса, например, и о всяких направляющих роликах.



Так получится линейка продуктов с ценой от предельно низкой, до оправданно высокой.

[frol13]

Вот смотрю и думаю - может хватит с нуля "лисапеты" изобретать? Может взять за основу нормальное профессиональное изделие и упростить и облегчить его?

Например - то чем работал:

http://www.tesmecrus...d-barabany.html

Знаю, оно дорогое и тяжелое - каждые полподставки грузить вдвоем приходиться. И оно сделано и под грозотрос в т.ч. и для работы с тормозом и с гидроразмотчиком. Но в основе - две складные подставки сварные из проката с гидродомкратами ручными. Видел у народа уже давно такие самопальные облегченные подставки в работе- это настоящая радость по сравнению с козлами. Они плоские в сложенном виде, в работе позволяют поднимать тяжелый барабан и фиксировать его. Остальные прибабахи- тормоз, механизация размотки- на усмотрение. Но козлы делать не надо - по отдельности- они неустойчивы и кувыркаются, связанные вместе - не транспортируются, даже по-отдельности козлы - нетранспортабельная вещь. Раскладные плоские отдельные подставки- и ничего более! Кинул в кузов или прицеп, остальное можешь валить сверху.

[Mechanic]

Ага?



Какая толщина металла на станине? Подшипники не будем использовать на роликах?

Под разные диаметры катушек, как мне кажется надо сделать в раме еще несколько пазов для перемещения роликов.



Сталь 4 мм. Подшипники - это обязательно. Делать хуже прототипа - не есть правильно.



Относительно шага, в этой конструкции ролики имеют бОльший диаметр - 60 мм. Поэтому вероятность задевания нижнего края направляющих меньше.



Я вначале тоже нарисовал больше пазов под ролик, но при моделировании ряда диаметров барабана выяснилось, что оно ни к чему.



Думаю, что ролики меньшего диаметра буржуи нарисовали исходя из экономии. Они обладают большим сопротивлением качению и на них барабан может застревать при меньшем размере выщерблин.



Однако это всё предположения - практика укажет правильное направление развития этой хрени. Однако, если настаиваете, - таки не жалко.

в качестве подшипника порекомендую

Подшипник 776700

лежат уже давно на складе, все не доходят руки нарисовать станину для размотки

[labi]

Картинки для первого пилота:



[frol13]

Картинки для первого пилота:



Чудно задумано. Но... Как она будет работать, если придется ее класть в грязь и снег?

[Bachaa]

Нам в офис надо. На ламинат. Легкие и изящные.





В грязь и снег мы сделаем станину из швейлера :)

[frol13]

Нам в офис надо. На ламинат. Легкие и изящные.

Тады зер гут.

[labi]

Картинки для первого пилота:



Чудно задумано. Но... Как она будет работать, если придется ее класть в грязь и снег?



Конечно, это изделие предназначено для конкретных условий работы, более-менее приличных. Думаю, ему надо не только чистую площадку, но и с ровным твёрдым покрытием.



Для прочих условий надо рисовать следующие изделия.



Вообще я бы подумал в сторону складных устройств. На старом месте у нас было 2 размотчика. Один для телеги, другой - заводские домкраты, с винтовыми механизмами подъёма. Оба и раньше было негде хранить, а сейчас - тем более.



На днях пользовался гусем для снятия двигателя - вот эти ребята задачу хранения/транспортировки решили лучше. Всё разбирается и складывается.



Ну, сейчас дождёмся оплаты роликовых направляющих, выпустим их и будем думать дальше.
