Устройства для размотки и перевозки кабеля

[мишаня сучков]

Да деньги вам подготовим в начале следующей недели и сразу переведём как договаривались.

[мишаня сучков]

Ну что там с разматывателем labi что то от вас нет ни слуха ни духа.

[labi]

Ну что там с разматывателем labi что то от вас нет ни слуха ни духа.



У нас первое за многие годы лето. Токаря в город не вернуть даже под страхом публичной смерти. Железка ждёт ролики:



А я - токаря. Думаю, в понедельник он оголодает и выйдет к людям. Хотя его может прокормить и рыбалка.

[hRUst]

Ну что там с разматывателем labi что то от вас нет ни слуха ни духа.



У нас первое за многие годы лето. Токаря в город не вернуть даже под страхом публичной смерти. Железка ждёт ролики:



А я - токаря. Думаю, в понедельник он оголодает и выйдет к людям. Хотя его может прокормить и рыбалка.

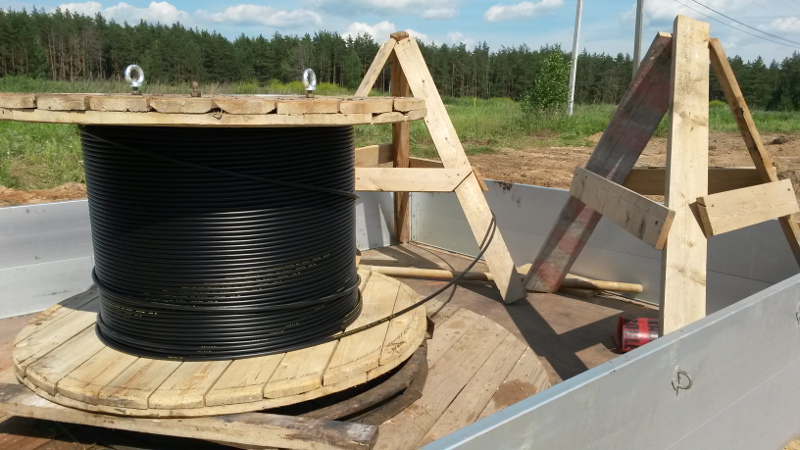

Покупали такую размотку - очень неудобная, ее надо к какому-то основанию намертво крепить, иначе ездит. Очень быстро разбивается торец у барабана. Да и тяжело очень барабан крутить. Также сами ролики на ней переваривали, делали конусом. В итоге разматываем самодельными козлами с ручными лебедками. их можно одному за раз переносить, помещаются в УАЗ.

[labi]

Ну что там с разматывателем labi что то от вас нет ни слуха ни духа.



У нас первое за многие годы лето. Токаря в город не вернуть даже под страхом публичной смерти. Железка ждёт ролики:



А я - токаря. Думаю, в понедельник он оголодает и выйдет к людям. Хотя его может прокормить и рыбалка.



Покупали такую размотку - очень неудобная, ее надо к какому-то основанию намертво крепить, иначе ездит. Очень быстро разбивается торец у барабана. Да и тяжело очень барабан крутить. Также сами ролики на ней переваривали, делали конусом. В итоге разматываем самодельными козлами с ручными лебедками. их можно одному за раз переносить, помещаются в УАЗ.



Логично, я тоже предполагал, что на улице для них нужна полета/поддон.



По существу. В них нужно сделать отверстия для крепления к полу? Ролики делали конусными, т.е. сориентированными конусами навстречу друг другу или в противоположные стороны? Какое соотношение диаметров было у конусов?





Как и куда у вас вообще смещался барабан во время размотки?

[Login_sbl]

15 тысяч рублей



Это неприемлемая цена.



Массово используем для целей раскатки кольца от прицепа. Цена за Б\У 3000-5000 рублей. В зависимости от состояния.

Позволяет раскручивать катушки весом до 10 тонн. Единственный недостаток - вес. Думаю не менее 50 кг.





Можно ссылочку на эти кольца от прицепа. Тоже нужна подобная раскатка. Заранее спасибо!

[Bachaa]

Идите в любой магазин для грузовых. Там общайтесь. В сети адреса не знаю.

[hRUst]

Ну что там с разматывателем labi что то от вас нет ни слуха ни духа.



У нас первое за многие годы лето. Токаря в город не вернуть даже под страхом публичной смерти. Железка ждёт ролики:



А я - токаря. Думаю, в понедельник он оголодает и выйдет к людям. Хотя его может прокормить и рыбалка.



Покупали такую размотку - очень неудобная, ее надо к какому-то основанию намертво крепить, иначе ездит. Очень быстро разбивается торец у барабана. Да и тяжело очень барабан крутить. Также сами ролики на ней переваривали, делали конусом. В итоге разматываем самодельными козлами с ручными лебедками. их можно одному за раз переносить, помещаются в УАЗ.



Логично, я тоже предполагал, что на улице для них нужна полета/поддон.



По существу. В них нужно сделать отверстия для крепления к полу? Ролики делали конусными, т.е. сориентированными конусами навстречу друг другу или в противоположные стороны? Какое соотношение диаметров было у конусов?





Как и куда у вас вообще смещался барабан во время размотки?



Крепить к бетонной плите, наверное :) Мы пытались в утрамбованный ПГС штырями металлическими закрепить - все равно убегает. Вершинами конусов друг к другу, чтобы катящаяся окружность барабана была в центре ролика. Внешний диаметр ролика 200-250, внутренний 50-70, примерно. Барабан, так как сделан из досок, а не цельной фанеры/ДСП, постепенно сам себе разбивает края досок, как ЖД состав на стыках рельс, и смещает саму размотку друг относительно друга. Мое мнение - эта конструкция нежизнеспособна. Маленький барабан раскатываем со спортивного диска, а большие с козлов.



Как вариант, хотели раскатки меж собой хорошими шпильками стянуть, чтобы были все время параллельны. Но именно убивание торца барабана сделало решающий выбор.

[мишаня сучков]

Убивание торца барабана да и хрен с ним всё равно в канаву выкидывается вдоль дороги, кто их обратно забирает .



Может потом к этой раскатке на дно шипы какие чтоб не ездила.







[satboy]

Два съемных штыря по 10-15 см - вариант... Гайку приварили, по месту при необходимости накрутили и забили в грунт.

[hRUst]

Торец убивается намного раньше, чем размотаете.

[labi]

Я изначально планирую сделать оси роликов цельными шпильками, соединяющими обе направляющими. Тогда ими можно будет настраивать развал-схождение. Хотя ещё есть надежда, что они ориентируются сами под весом барабана.



...



Токарь сегодня должен был выйти. Но с утра позвонил - погода меняется, у него давление. Сегодня действительно погода поменялась - немудрено.



Надеюсь, что завтра он оклемается.



А вообще я сделал себе набросок складных универсальных козел с простым механизмом подъёма. Случится творческий порыв - нарисую.



Пока-же суета давит - никак не могу завершить старое дело и начать новое.

[мишаня сучков]

labi ну как обстоят дела с раскаткой

[hRUst]

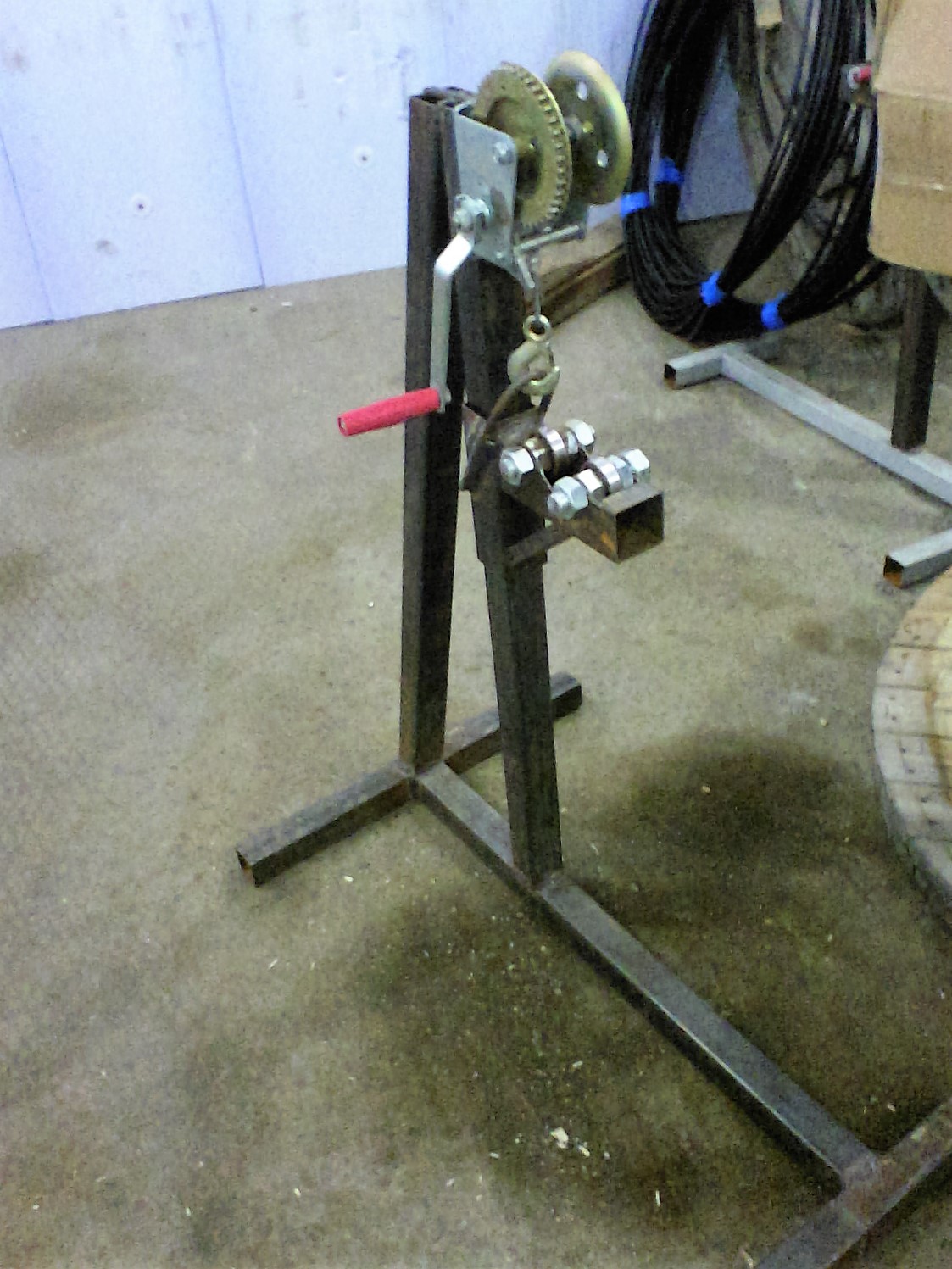

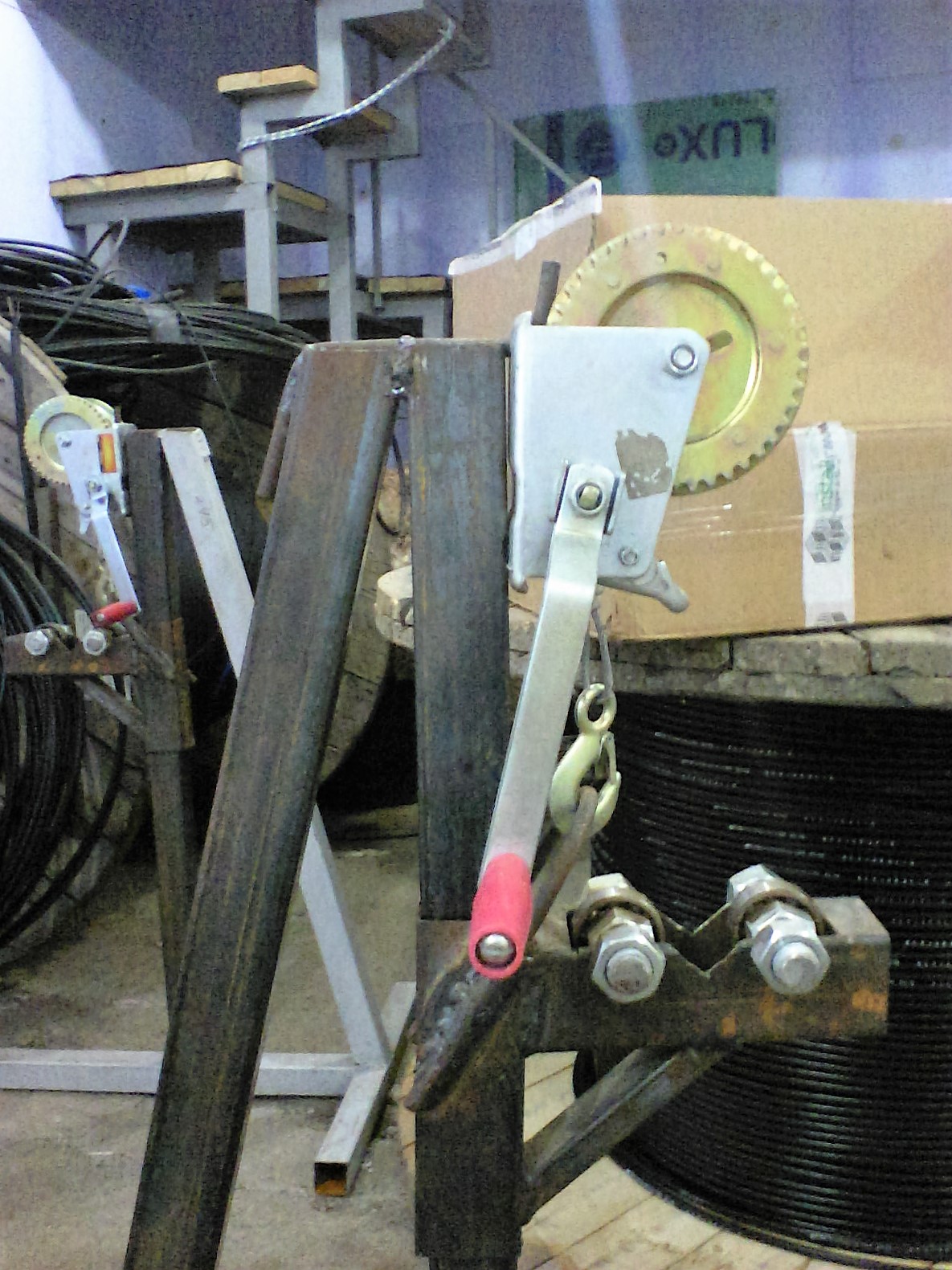

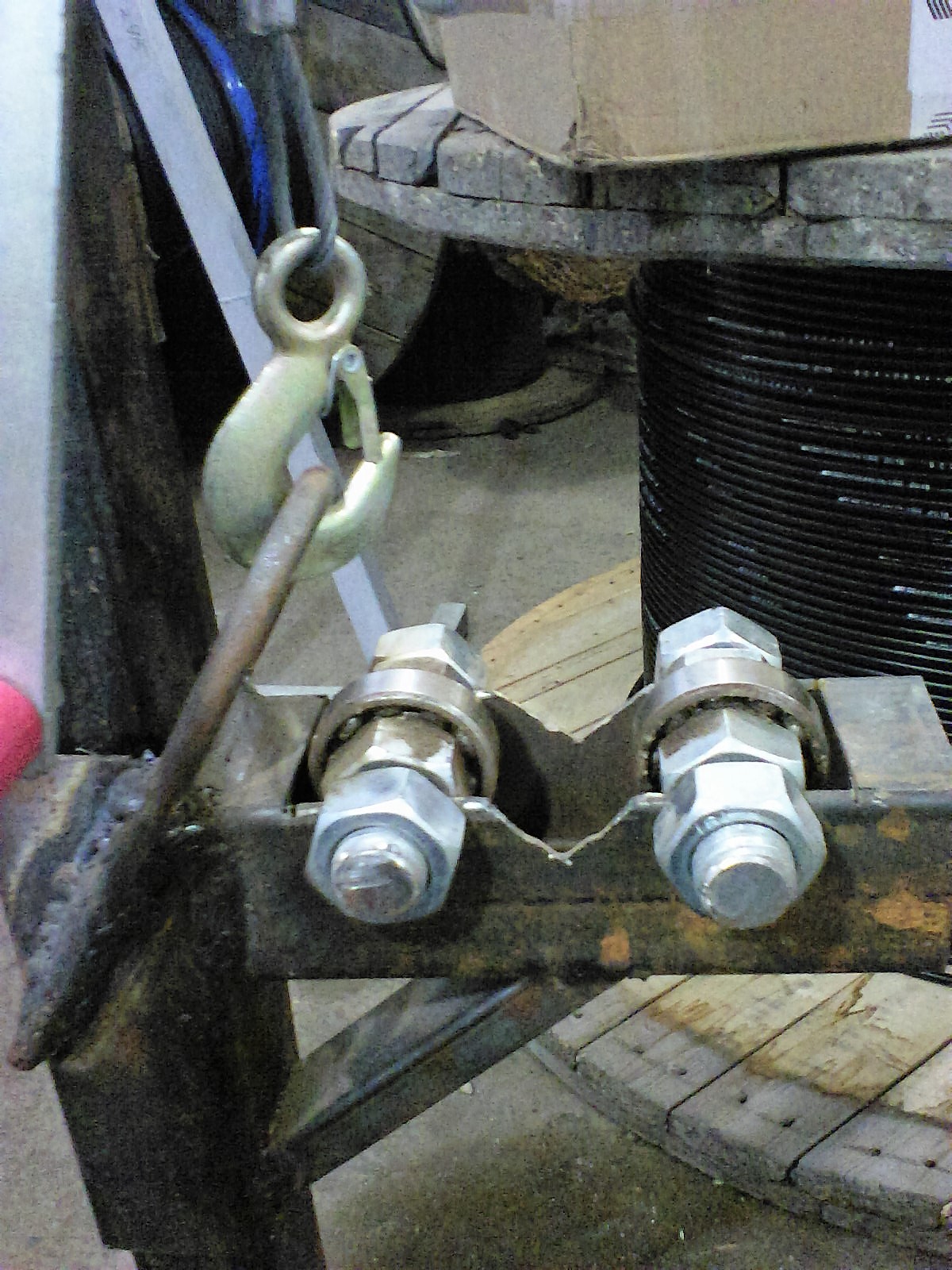

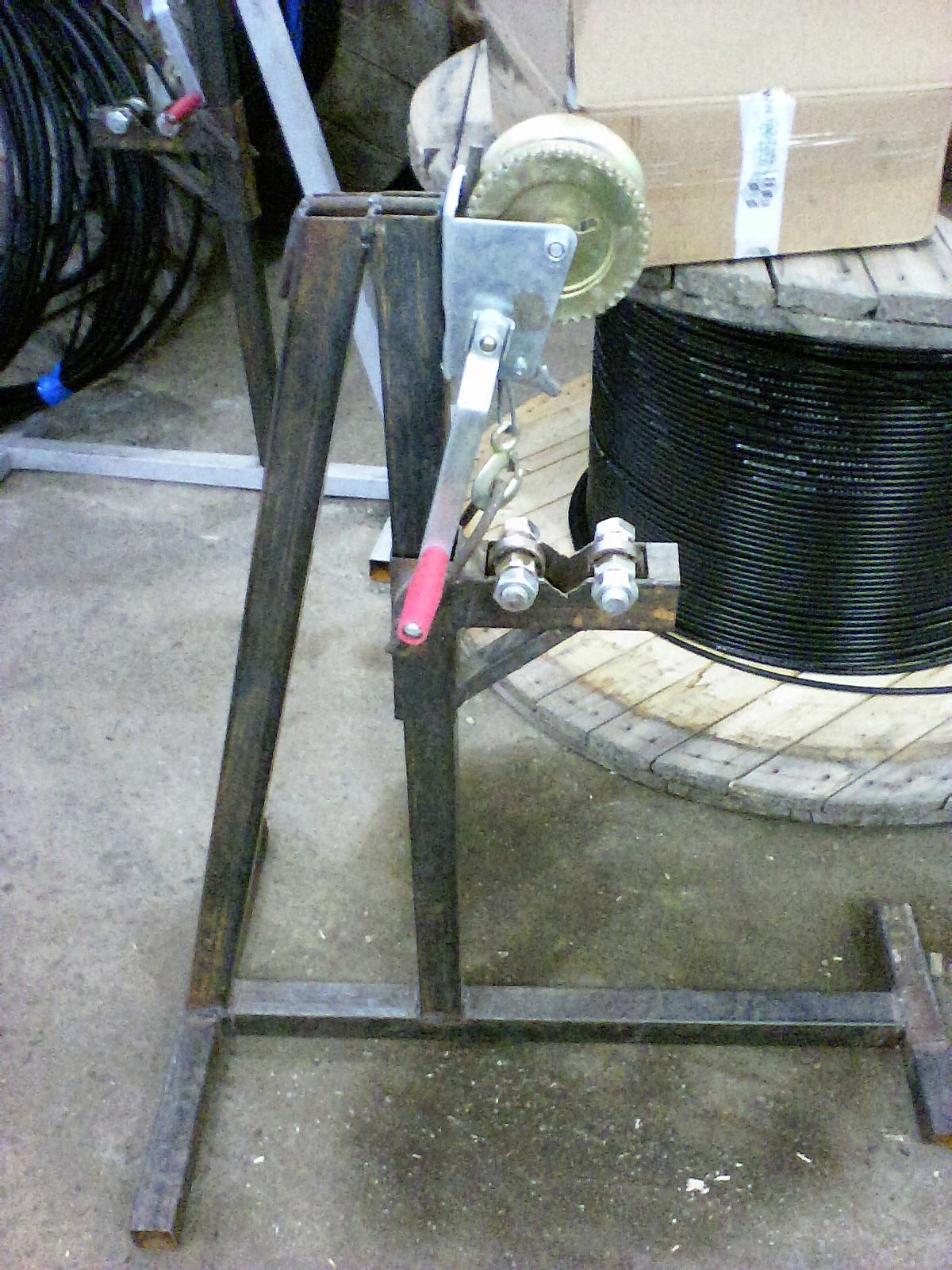

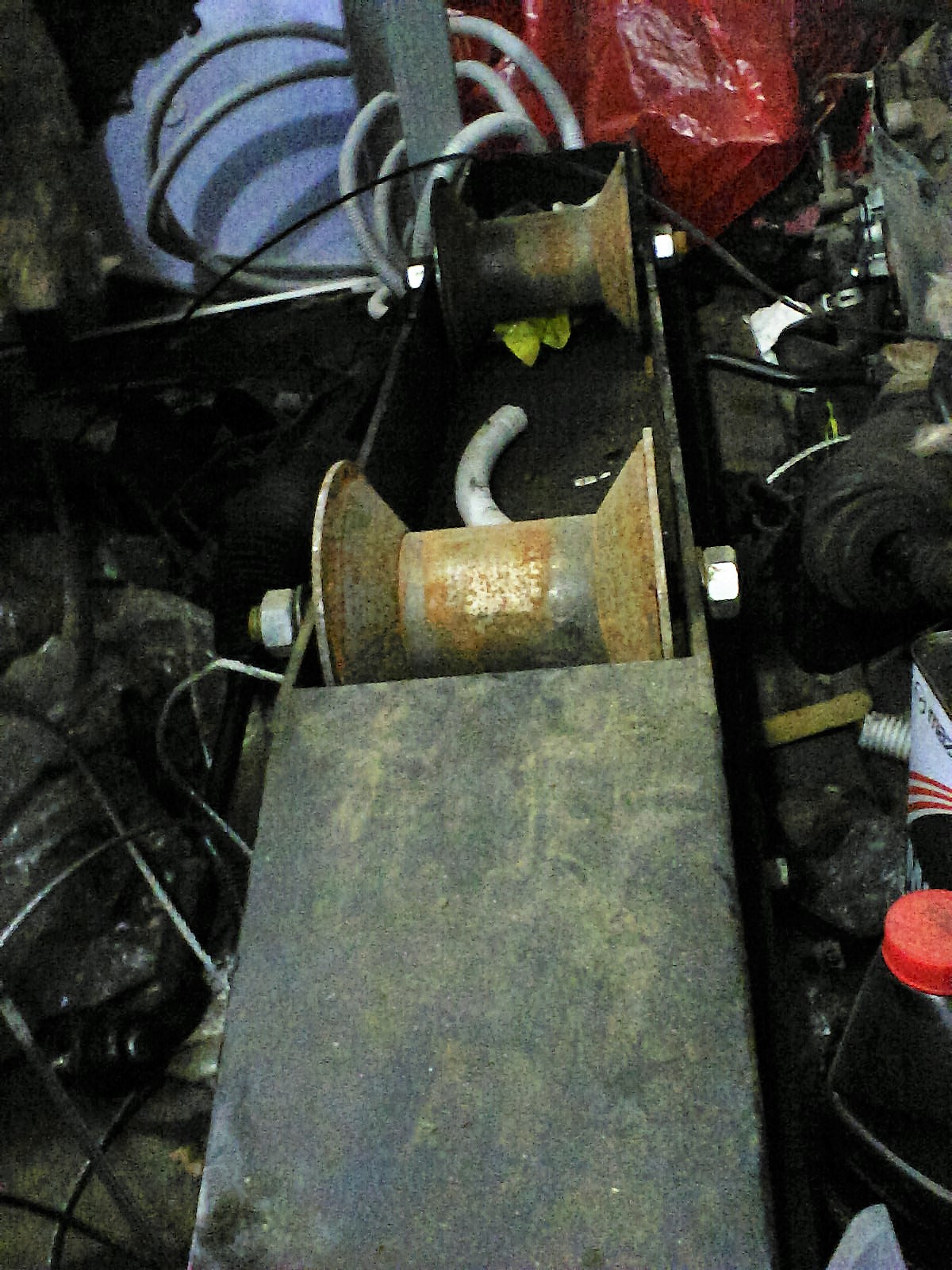

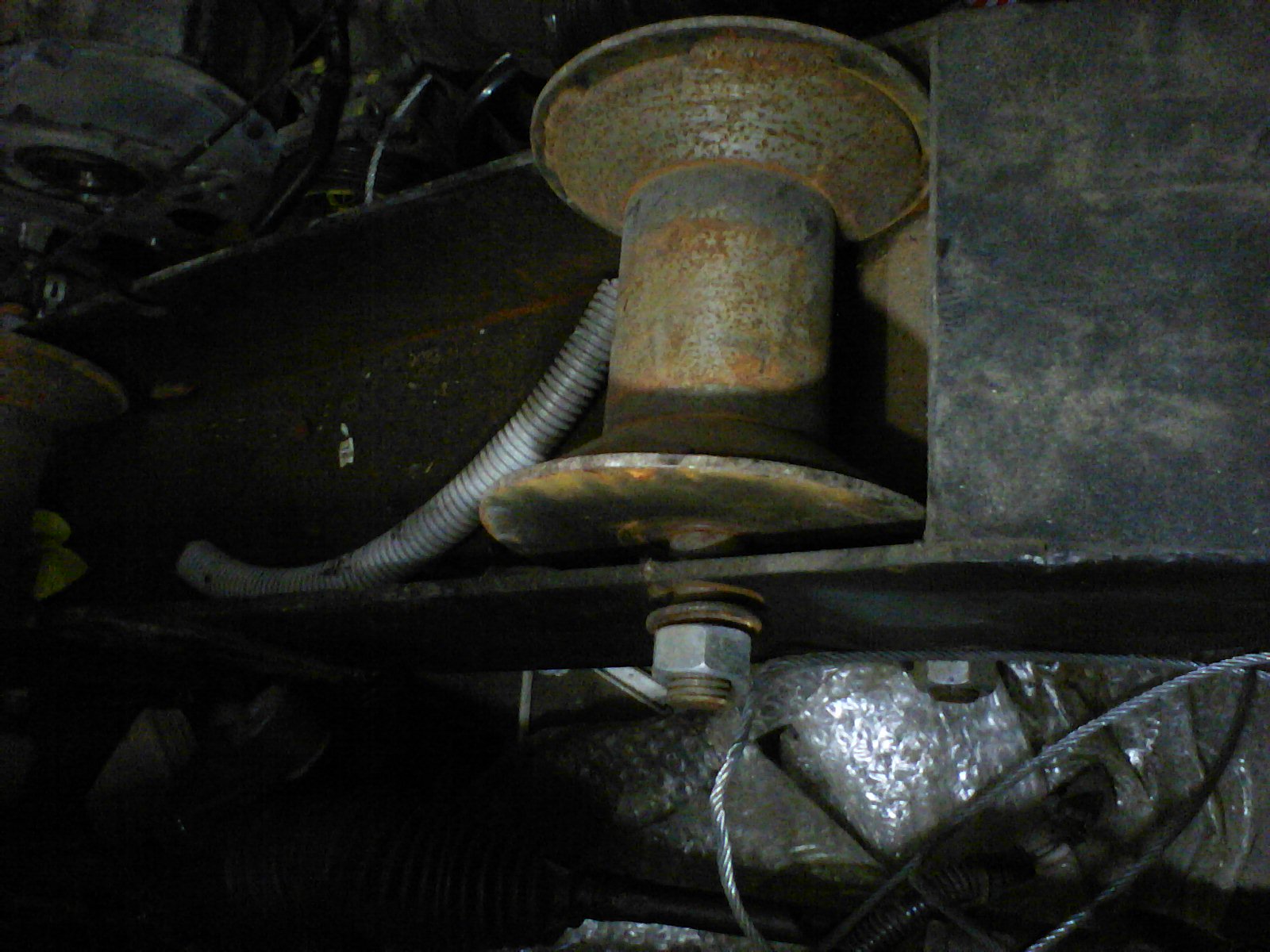

Первые четыре фото - используемая нами раскатка, в нее вставляем либо трубу, либо черенок, в зависимости от диаметра и веса барабана.

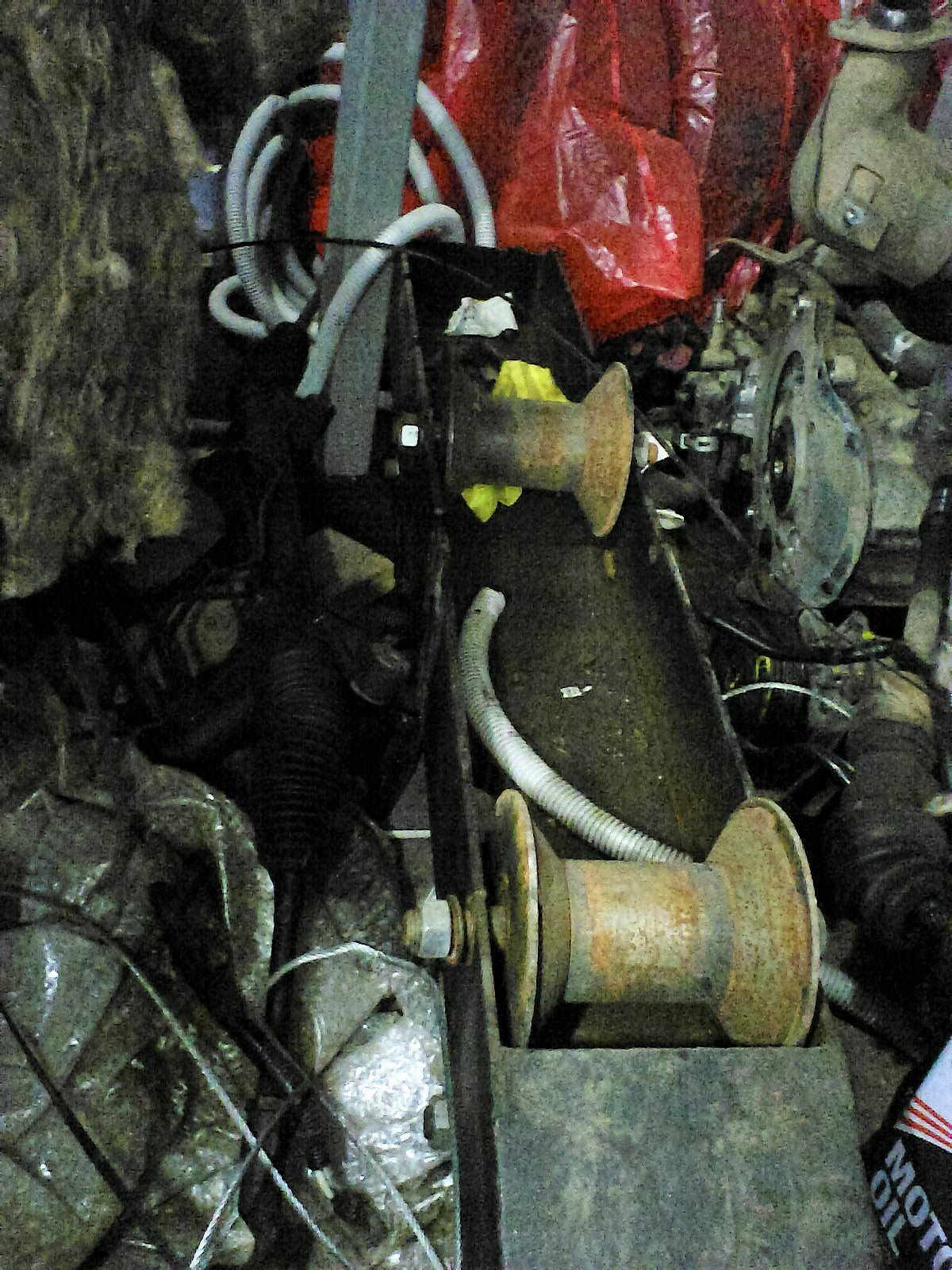

Последние три - наземная раскатка, конусы доделывали сами.

[Bachaa]

labi ну как обстоят дела с раскаткой





Ты слишком его торопишь :)))

[labi]

labi ну как обстоят дела с раскаткой





Ты слишком его торопишь :)))



У меня "День Шурка" (спасибо тодину за образ). Токарь вовремя не вышел - задача опустилась вниз стека. А верх стека я не успеваю разобрать, поскольку занят хлебом насущным - зарабатываю автоэлектриком. Поэтому и прошу постоянно - заберите то, что осталось на складе. Это единственный способ мне помочь, чтобы я текущий проект наконец свернул.



А там - далее - что то можно будет делать с удовольствием. Что именно - дойду и всмотрюсь.



Вот вы, Bachaa, шасси дисков заберёте и освободите меня дней на 5-7. При текущем раскладе.

[Bachaa]

labi



Ты вот этот ролик видел?





Не нужны конусные ролики. Там все правильно у них сделано. Нужен просто бордюр на ролике. И стопор нужен.

Что там с твоим токорем?

[Zaebasto]

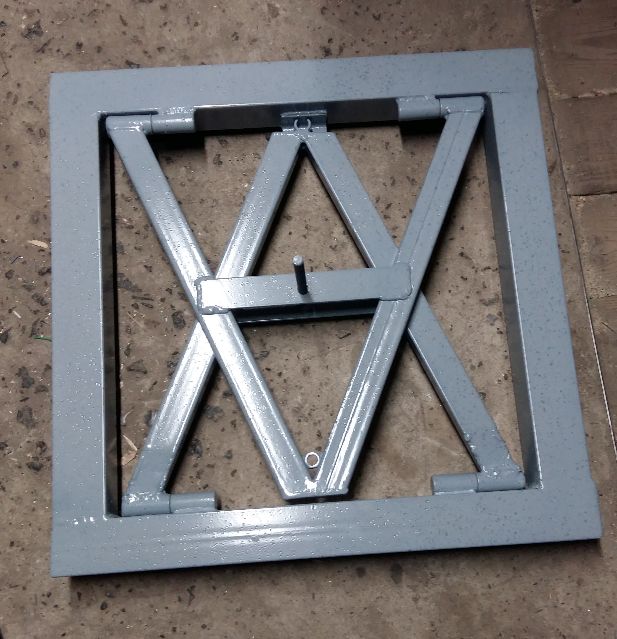

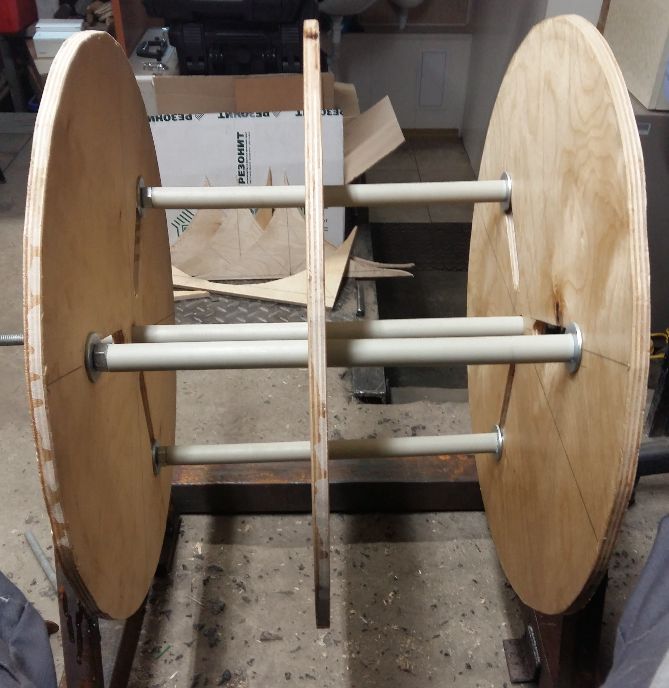

Слепил разматывалку для кабеля из бухт, но так же подойдет для небольших барабанов. Сварено из того что валялось под ногами - труба 60*60 и 40*25 Подгоняется под любой диаметр бухты, можно сразу повесить две бухты - удобно при электромонтаже чтоб одновременно и 3*1,5 и 3*2,5 разматывать. В сложенном виде места практически не занимает. По весу - спокойно переносится в одной руке. В разобранном виде диски прикручиваются сверху, штанги прячутся вовнутрь трубы 60*60. При желании масштабируется под любой размер и вес бухты/барабана.

[frol13]

При желании масштабируется под любой размер и вес бухты/барабана.

Не смасштабируется эта конструкция под большой барабан с кабелем. Там раскладных подставок становится две и каждая оснащается домкратом для установки барабана.

[Zaebasto]

Возможно. Большие барабаны редко использую, для них у меня есть подставки с винтовыми домкратами. Сегодня испытали в работе конструкцию. Нареканий нет, скорость работы выросла раза в 3 по сравнению с размоткой из бухты(Речь про плоский ВВг-НГ 3*1,5 и 3*2,5) За 4 часа было размотано и уложено больше 200м кабеля. В прошлый раз в таком же точно помещении(коттедж с двумя зеркальными половинами) ушло почти два дня.

[labi]



Что там с твоим токорем?



Всё гармонично. Он болел - давление, но обещал выздороветь. Вчера вышел - пьяный, в дупель. Говорит, что выпил - легче стало, пришёл. Отлично - говорю ему - завтра выходи, тебя работа ждёт. Не выйдешь - сам наточу.



Накануне отдал чертежи в другую токарку - насчитали больше, чем стоит вся железка. Да ну, нах - сказал я - за такие деньги я бы сам точил и точил.



Вчера подошёл к станку - вроде руки всё помнят. Лет 25-ть за ним не стоял, но обвыкнусь.



Короче, завтра я - токарь.

[Bachaa]

Мысленно с тобой!

[мишаня сучков]

Давай давай вперёд а то изделие уже заждались.

[Martje]

labi ну как обстоят дела с раскаткой



А чем магазинные то не устраивают? В бюджет свой, вы входите..

http://www.apistorg.ru/katalog.php?lvl=1&id=48

[Bachaa]

А чем магазинные то не устраивают?



В магазине кот в мешке. У labi точно знаешь что на выходе, но дооооооолго. Кстати он уже неделю токарем пашет. Наверно вокруг станка уже места нет для роликов.
