Устройства для размотки и перевозки кабеля

[Bachaa]

Крутой канал чела, замороченного на перевозке кабеля.



https://www.youtube.com/user/larsonct1/videos

[Hoper]

Прикольно , но только самого компрессора не увидел.

[Bachaa]

Оптоприцеп от шведов.





[BAHbKA]

37 минут назад, Bachaa сказал:

Оптоприцеп от шведов.





очень неэкономичное размещение оборудования. Вся платформа занята. Кабеля Нормального 2.5 кН и выше  даже километр в такую бухту не вмотать

[Bachaa]

9 мм в такую бухту как мне кажется пару километров можно смотать.  Насколько я понимаю эта бухта потом может сниматься с прицепа и эксплуатироваться отдельно. И думается мне, что у этого комплекта оперативное применение. У него есть счетчик в базе. Можно с другого барабана очень быстро делать отмотки, например на ремонтные вставки.  Не для деревни, конечно комплект, но очень достойное решение.

[Andrei]

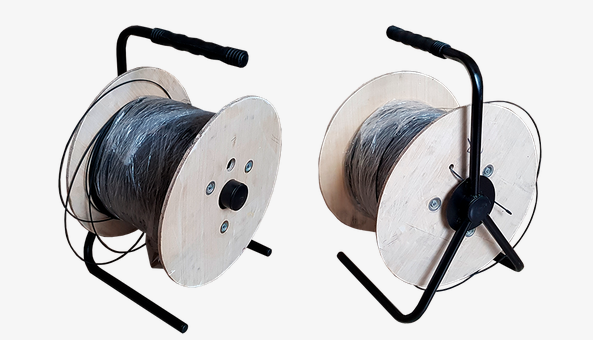

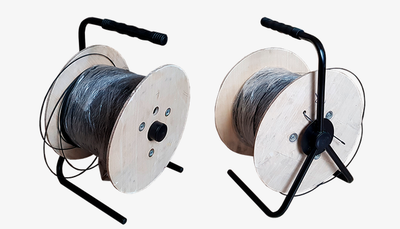

Местные ребята предлагают для дропа:

[sauroneg]

1 час назад, Andrei сказал:

Местные ребята предлагают для дропа:

Что с ценой?

[Andrei]

Где-то в районе 2,5-2,7 Круб.

[LostSoul]

4 часа назад, Andrei сказал:

Местные ребята предлагают для дропа:

хотелось бы приобрести.



[Andrei]

Отправил контакты в личку, чтобы меня не обвинили в рекламе. :) Тем более, что сам я к ним никакого отношения не имею. Просто попал в их рассылку:

https://kabco.ru/free_test/cable-roller/?bx_sender_conversion_id=2247599&utm_source=newsletter&utm_medium=mail&utm_campaign=kabco_predlozhenie_po_opticheskomu_kabelyu_ftth

(заявки на бесплатное тестирование ими уже не принимаются)

[Saab95]

18 часов назад, LostSoul сказал:

хотелось бы приобрести.

Ерунда эта полная - там катушка просто крутиться на центральной трубке и даже не фиксируется. Просто трубка чуть вверх загнута что бы катушка не слетала.



Мы делали подобную из тонкой профильной трубы, а в качестве узла вращения использовали ступичный подшипник от ВАЗ, в который вставлялась трубка с упором с одной стороны, и резьбой с другой, туда накручивалась вторая половинка упор, который и зажимал катушку. Она легко вращалась.



И вот по затратам там был новый подшипник за 1000р., на 500р. металла вместе с резкой и сваркой, и еще 100р. 3 куска резинового шланга на ножки и на ручку. 1600р.



А тут студенты со сварочным аппаратом поигрались и нате 3000р. цена набежала=)

[LostSoul]

В 07.12.2020 в 11:35, Saab95 сказал:

В 06.12.2020 в 16:35, LostSoul сказал:

хотелось бы приобрести.

Ерунда эта полная

У меня в радиче поля зрения нет желающих поковырятся с сваркой и краской за означенную сумму. Самому неккогдв

[leonk]

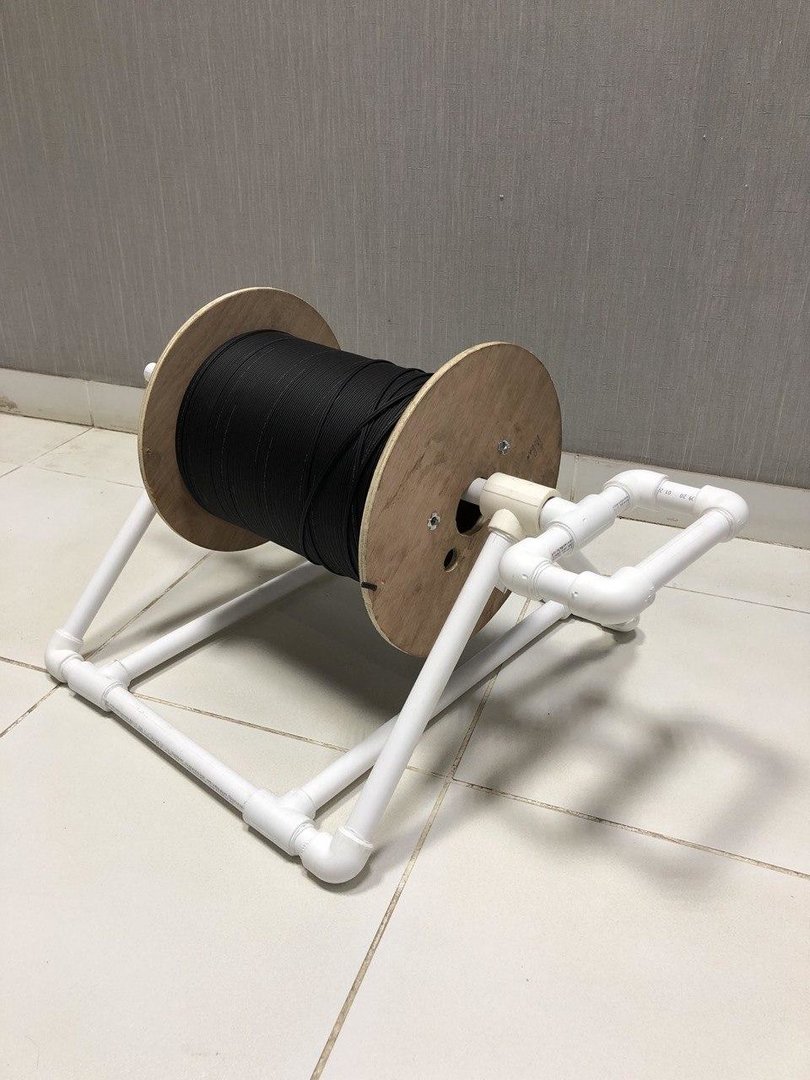

Пользуемся года 2 уже, международное непатентованное название - "Пирамида" (с)))), подшипники не нужны, ось конечно изнашивается если на машине кабель разматывать, а если руками, то вечная. Инерции нет , а значит нет излишней размотки.

Размеры не даю, так как лучше делать под Ваши катушки. Цена вопроса 400 руб. Ну и еще утюг найти. Ручка на изображении - просто мысли вслух



[LostSoul]

13 часов назад, leonk сказал:

Пользуемся года 2 уже, международное непатентованное название - "Пирамида" (с)))), подшипники не нужны, ось конечно изнашивается если на машине кабель разматывать, а если руками, то вечная. Инерции нет , а значит нет излишней размотки.

Размеры не даю, так как лучше делать под Ваши катушки. Цена вопроса 400 руб. Ну и еще утюг найти. Ручка на изображении - просто мысли вслух



втулки зенковали изнутри? чтоб ось вогнать насквозь?



[leonk]

Это стандартные полипропиленовые "четверники" 2х25+2х32

[Vasiliy-Str]

Добрый день.
Вопрос от склада по радиусу изгиба оптического кабеля. У производителей вычитал этот параметр как 15-20 диаметров кабеля. Поверхностное изучение показало это связано с большими потерями при пользовании, а не риск физического повреждения волокна.

Допускается ли временное нарушение этого правила (15-20 диаметров)? При смотке, размотке и хранении.

Например. Необходимо смотать с бухты кабель SM64 диаметром 13мм (должен быть 260 мм радиус изгиба, или 520 диаметр) отрезок длиной 150 метров при помощи какого-то перемотчика. На этом перемотчике установлен технологический барабан с внутренним диаметром 300 мм. В течение дня этот кусок кабеля смонтируют на объекте с соблюдением всех правил.

[Bachaa]

Не стоит этого делать. Потом при размотке у вас кабель завьется спиралью. Вы лучше на намотчик на шейку корзины намотайте каких либо тряпок, чтобы увеличить внутренний диаметр и зафиксируйте их скотчем. Минимальный радиус лучше обеспечить не менее, чем у барабана. На барабане выбран минимальный допустимый радиус для долговременного хранения. Монтажные радиусы это очень кратковременно. Хранить так не следует.

[frol13]

8 часов назад, Vasiliy-Str сказал:

Необходимо смотать с бухты кабель SM64 диаметром 13мм (должен быть 260 мм радиус изгиба, или 520 диаметр) отрезок длиной 150 метров

А в бухту или восьмерками нельзя?

[Vasiliy-Str]

12 часов назад, frol13 сказал:

А в бухту или восьмерками нельзя?

Задача - механизация процесса отмотки. Сейчас примерно так...



Только что, Vasiliy-Str сказал:

Задача - механизация процесса отмотки. Сейчас примерно так...

Хочется примерно так...





21 час назад, Bachaa сказал:

Вы лучше на намотчик на шейку корзины намотайте каких либо тряпок, чтобы увеличить внутренний диаметр и зафиксируйте их скотчем

Спасибо.
Сейчас технологический барабан в стадии "проектирования" на производстве. Можем сделать диаметр не менее заявленных 20 диаметров. Но изучаем возможность сокращения размеров и массы изделий.

[satboy]

35 минут назад, Vasiliy-Str сказал:

Сейчас технологический барабан в стадии "проектирования" на производстве. Можем сделать диаметр не менее заявленных 20 диаметров. Но изучаем возможность сокращения размеров и массы изделий.

Зачем вам барабан для намотки? Достаточно крестовину из профильной трубы... Втуливаем соединители шпильки через 10 см, это позволит регулировать высоту бублика

[Saab95]

В 03.02.2021 в 07:31, satboy сказал:

Зачем вам барабан для намотки? Достаточно крестовину из профильной трубы... Втуливаем соединители шпильки через 10 см, это позволит регулировать высоту бублика

На трубках будет уже не круг а квадрат, и первые витки кабеля получат сильно больший перегиб по радиусу, чем на круглом барабане с радиусом через шпильки.



Мы брали барабаны от ковров - линолиума (картонные втулки), резали по длине, диаметр маленький и первые витки делали не по кругу, а со смещением вбок, внахлест, и уже при увеличении диаметра начинали укладывать виток к витку.

[Vasiliy-Str]

В 03.02.2021 в 09:31, satboy сказал:

Зачем вам барабан для намотки? Достаточно крестовину из профильной трубы... Втуливаем соединители шпильки через 10 см, это позволит регулировать высоту бублика

Спасибо. Передам вашу идею ребятам, которые занимаются сейчас этим вопросом.



В 02.02.2021 в 11:16, Vasiliy-Str сказал:

Добрый день.
Вопрос от склада по радиусу изгиба оптического кабеля. У производителей вычитал этот параметр как 15-20 диаметров кабеля. Поверхностное изучение показало это связано с большими потерями при пользовании, а не риск физического повреждения волокна.

Допускается ли временное нарушение этого правила (15-20 диаметров)? При смотке, размотке и хранении.

Например. Необходимо смотать с бухты кабель SM64 диаметром 13мм (должен быть 260 мм радиус изгиба, или 520 диаметр) отрезок длиной 150 метров при помощи какого-то перемотчика. На этом перемотчике установлен технологический барабан с внутренним диаметром 300 мм. В течение дня этот кусок кабеля смонтируют на объекте с соблюдением всех правил.



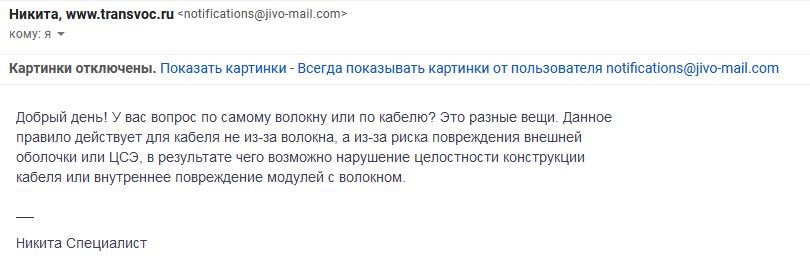

[satboy]

В 04.02.2021 в 10:37, Saab95 сказал:

На трубках будет уже не круг а квадрат, и первые витки кабеля получат сильно больший перегиб по радиусу, чем на круглом барабане с радиусом через шпильки.



Самонесуны или проволочная броня вполне себе нормально держит радиус, без всяких квадратов.  Мелкие ftth теоретически может квадратом накрутить, но для таких целей можно прикрутить на стяжки пластиковую защиту барабана...   У меня коллеги их регулярно забирают на подкладки в гараж, удобно под машинами ерзать.

[Evgeny_TL]

Добрый день коллеги. Это не про навивку машинкой.

Идея:

Разбухтовывать подвесной дроп- или распред-кабель с заводских барабанов - круглый (плоский) монотьюб, на бухты 500м. Или любые меньшие длины.

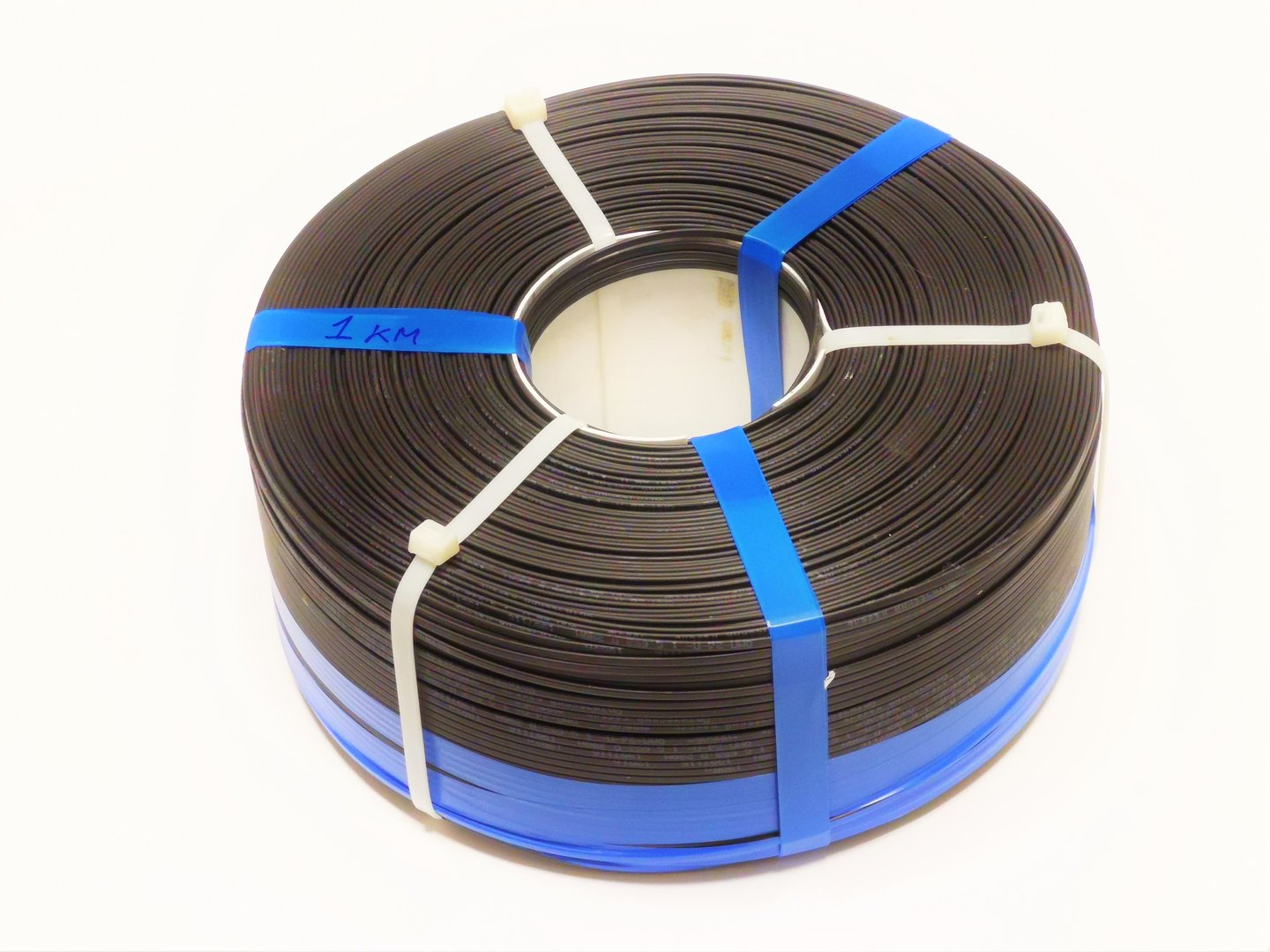

Бухта может выглядеть так, см фото. Размеры для круглого кабеля 5-5.5мм - диаметр бухты 35-40см, ширина 15-20см, вес около 12кг.

Бухты вкладывать в многоразовую катушку со съемной щекой. А катушку в размоточное устройство, которое также и переноска.

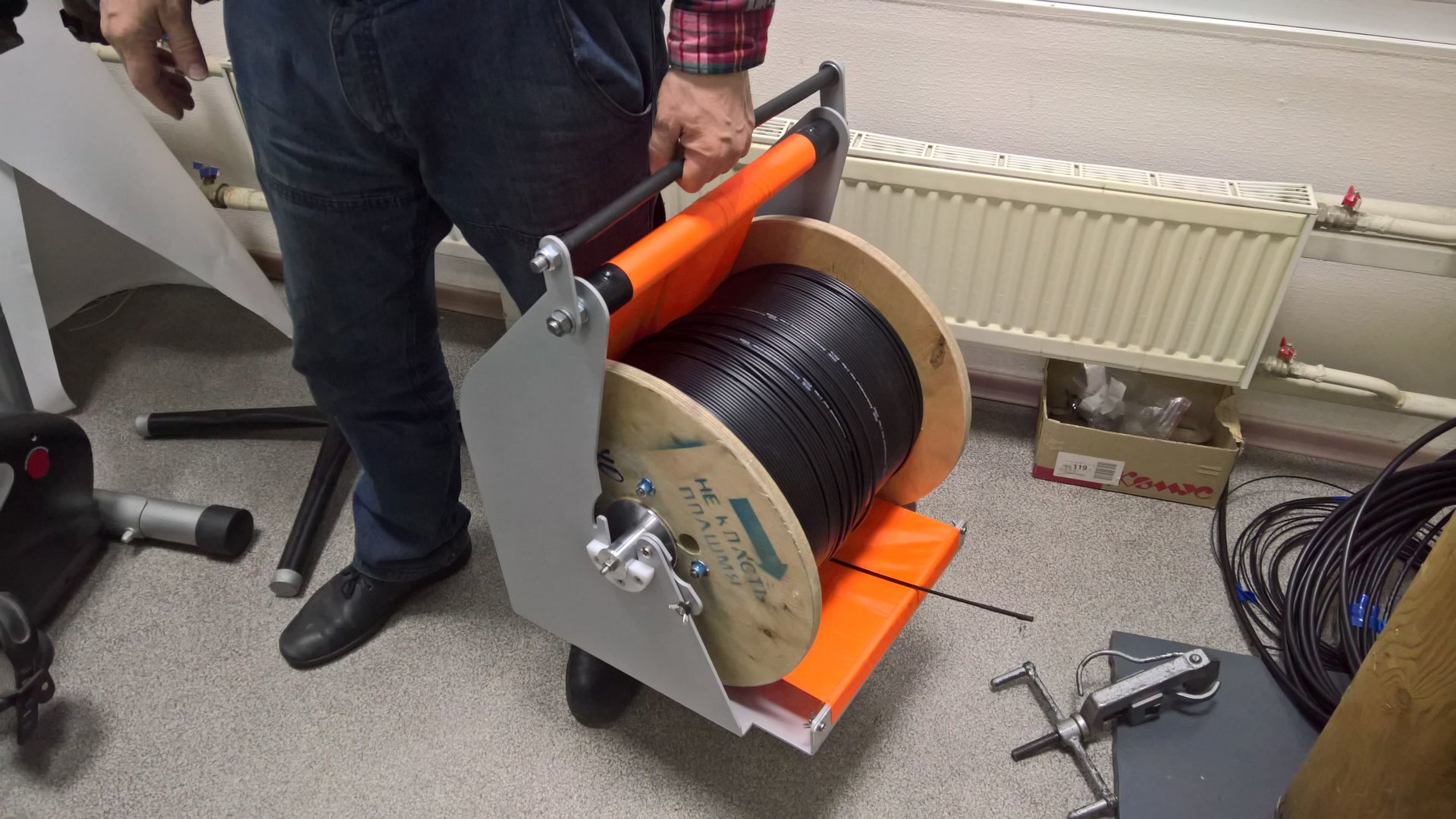

Похожее для 1км жесткого троса 4мм и несколько большее в размерах - на фото. Чтобы трос не разматывался он прижимается лавсановой тканью (оранжевая), которая намотана на валик с пружиной. Можно упростить, удешевить, но не потерять удобства. Можно найти стандартные тележки типа бабушка_из_магазина но с нормальными надувными  колесами и приспособить установку переноски-раскатки на подобранную тележку. Можно приспособить установку переноски-раскатки на станковый рюкзак.

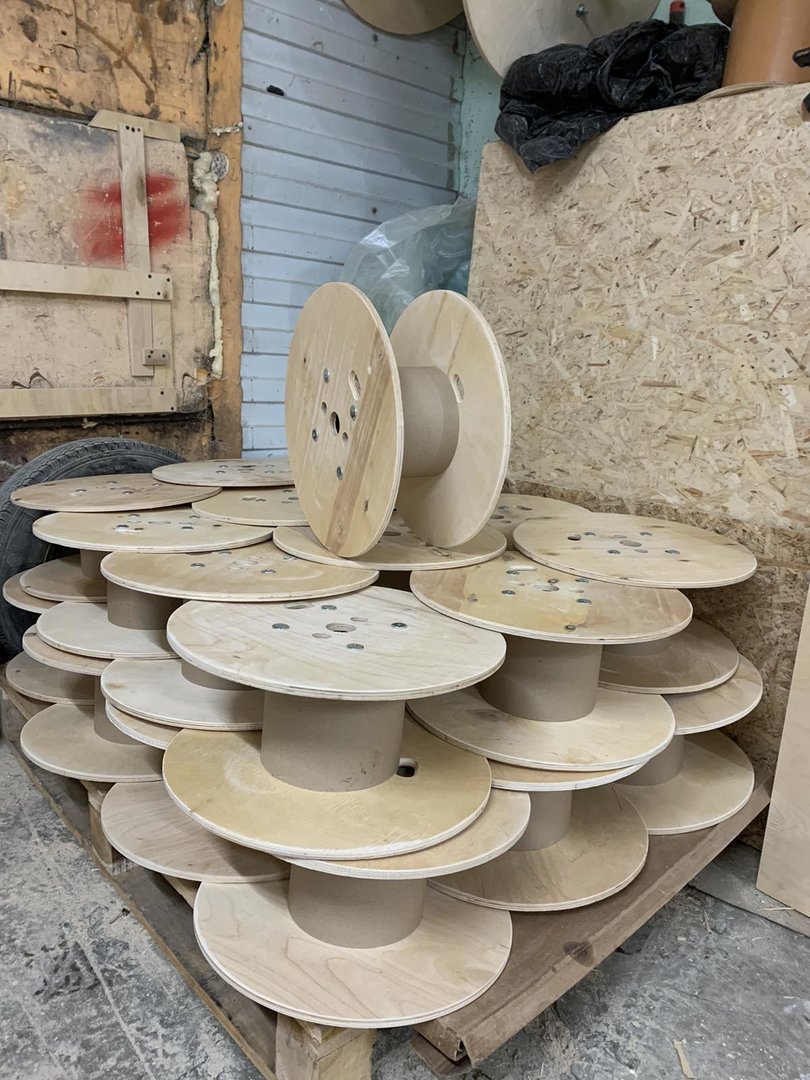

Почему бескатушечные бухты - катушки денег стоят и пустые девать потом некуда. На улице в дождь фанера и бумажная гильза раскисает, см фото. А многоразовую катушку можно сделать из алюминия и пластика.

Несомненно, кабель в бухтах будет дороже кабеля на заводском барабане, рубля на 2-3 за м. Варианты - кабель Инкаб/ОК, или кабель покупателя услуги разбухтовки (отгружает покупку нам в Румянцево, Москва и забирает бухты в дер ящиках 800х1200х700 или просто на европаллетах 800х1200, с обмоткой пузырчато-пупырчатой пленкой). Переноска-раскатка + разборная катушка в несколько тыс руб. - можно придумать, но на г не хочется время тратить. 10-15тр можно разработать лучше, но еще лучше - 20-30тр, как профессиональный шуруповерт.

Задача - свести полевые телодвижения и потерю времени бригады к минимуму.



Стоит ли сделать такую разработку?

Дайте советы. Только совет - должно стоить 3 копейки и сделано из г и палок - давать не нужно.



[Vasiliy-Str]

Здравствуйте.

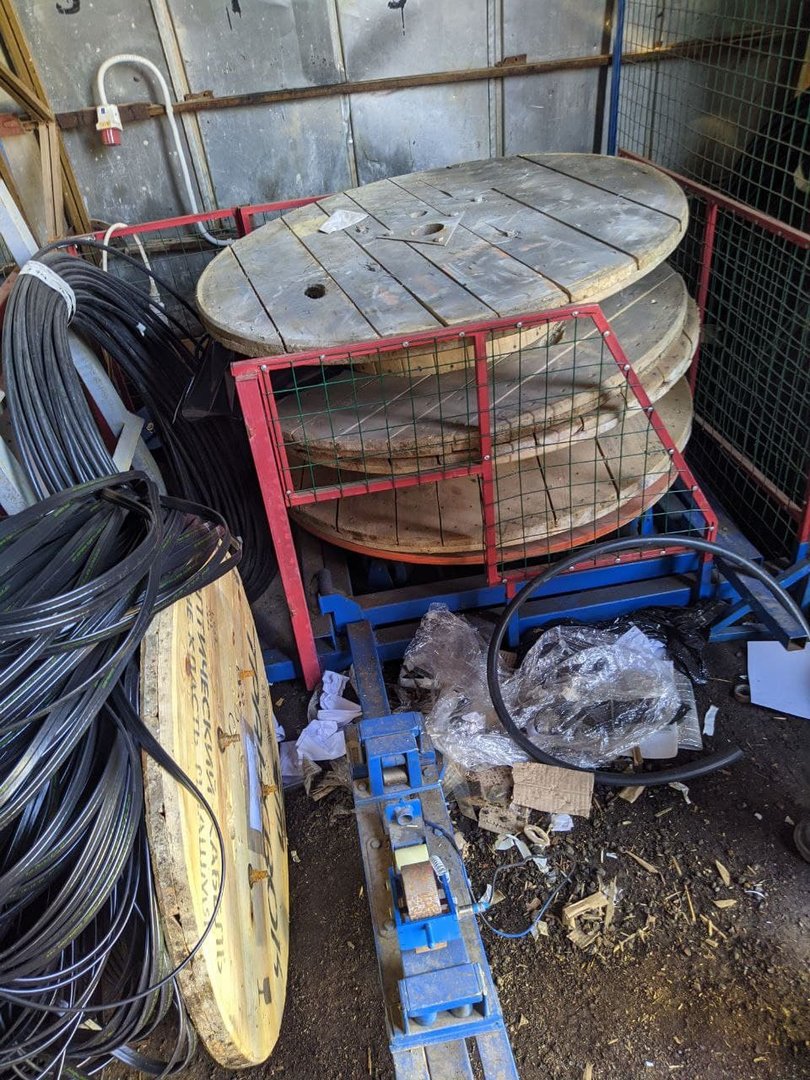

Помогите опознать зверя. Какое-то устройство для размотки кабельных барабанов.
