PuZaN Posted May 24, 2016 (edited) · Report post Коллеги. А может у кого простаивает прицеп для перевозки кабельного барабана? Кто готов в аренду на неделю/две сдать? Покупать за 200тыс на пару недель, возможности нету( В Москве/МО или рядом. Намучившись со Странным ОКСНом решил по старинке заказывать барабан ( №12 на 3км 8-жильного кабеля) на заводе. Однако вспоминая прошлые подвесы: 1) сначала скинь кусок с барабана, сбухтируй. 2) размотай на крыше, среди соплей спайдермена(с). 3) измеряем расстояние между высотками по яндексу, постоянно либо больше метраж (жалко куски выкидывать- это же деньги) либо муфту где-то ставить надо (лишняя возня) Ну и чтоб для легкового автомобиля подходил.!!! Некоторые маленькие барабаны (№8 чтоли) сейчас закидываем на прицеп обычный, на месте скидываем с прицепа барабан и стравливаем с самодельных козлов. №12 вроде как не получилось силами 3-4х монтажников запихать. Ну или отговорите от идеи монтировать сразу с прицепа)) А так хочется подъехать с кабельным прицепом к дому, стравить верёвку и через ролики перепускать на другой дом. п.с. в наличии имеется крытый гараж под легковой автомобиль,в километре от места планируемых работ, так что прицеп ночью планирую хранить вместе с барабаном в гараже. Edited July 6, 2016 by PuZaN Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted May 25, 2016 · Report post Если у вас есть прицеп, то с него можно снять кузов и на болтах прикрутить соответствующую конструкцию. Посмотрите как сделано на машинах, которые контейнеры со строительным мусором вывозят, так же и для барабана сделайте - перекидные козлы и ручка рычаг или маленькая ручная лебедка, которая будет поднимать его на прицеп и снимать. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
satboy Posted May 25, 2016 · Report post Варианта масса... 1) Самим прицеп сварить ( или Labi попросить ) - по материалам тысяч 20-30 выйдет, 4.5 тысячи Vin, около 10-15 будет стоить выдача свидетельства о безопасности конструкции транспортного средства. Далее с вином, набитым!!!( а не гравированным, нарисованным и тп ), на прицеп, прикрученной табличкой с габаритами прицепа, грузоподъемностью и пр. документами - в гибдд на регистрацию.. Там малость охренеют, пошлют подальше, далее вы их пошлете заниматься своими делами и через час документы в виде СР с новым ПТСом на прицеп у вас на руках. Если нужна схема легализации прицепа с подробностями - в личку. 2) Сварить разборные козлы кабельные под прицеп.. У нас такие есть, разборные из 40 трубы.. Рым-шпилька позволяет использовать от 10 барабана и меньше. Правда наши и 12 барабан разматывали, подложив пару кирпичей под козлы 3) Перемотать кабло на 8-10 барабан и вешать по старинке :) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
BAHbKA Posted May 28, 2016 · Report post Коллеги. А может у кого простаивает прицеп для перевозки кабельного барабана? Кто готов в аренду на неделю/две сдать? Покупать за 200тыс на пару недель, возможности нету( В Москве/МО или рядом. Намучившись со Странным ОКСНом решил по старинке заказывать барабан ( №12 на 3км 8-жильного кабеля) на заводе. Однако вспоминая прошлые подвесы: 1) сначала скинь кусок с барабана, сбухтируй. 2) размотай на крыше, среди соплей спайдермена(с). 3) измеряем расстояние между высотками по яндексу, постоянно либо больше метраж (жалко куски выкидывать- это же деньги) либо муфту где-то ставить надо (лишняя возня) Ну и чтоб для легкового автомобиля подходил.!!! Некоторые маленькие барабаны (№8 чтоли) сейчас закидываем на прицеп обычный, на месте скидываем с прицепа барабан и стравливаем с самодельных козлов. №12 вроде как не получилось силами 3-4х монтажников запихать. Ну или отговорите от идеи монтировать сразу с прицепа)) А так хочется подъехать с кабельным прицепом к дому, стравить верёвку и через ролики перепускать на другой дом. п.с. в наличии имеется крытый гараж под легковой автомобиль,в километре от места планируемых работ, так что прицеп ночью планирую хранить вместе с барабаном в гараже. Республика Беларусь, г.Минск норм будет?) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NPP Starlink Posted June 9, 2016 · Report post Коллеги. А может у кого простаивает прицеп для перевозки кабельного барабана? Кто готов в аренду на неделю/две сдать? Покупать за 200тыс на пару недель, возможности нету( В Москве/МО или рядом. Намучившись со Странным ОКСНом решил по старинке заказывать барабан ( №12 на 3км 8-жильного кабеля) на заводе. Однако вспоминая прошлые подвесы: 1) сначала скинь кусок с барабана, сбухтируй. 2) размотай на крыше, среди соплей спайдермена(с). 3) измеряем расстояние между высотками по яндексу, постоянно либо больше метраж (жалко куски выкидывать- это же деньги) либо муфту где-то ставить надо (лишняя возня) Ну и чтоб для легкового автомобиля подходил.!!! Некоторые маленькие барабаны (№8 чтоли) сейчас закидываем на прицеп обычный, на месте скидываем с прицепа барабан и стравливаем с самодельных козлов. №12 вроде как не получилось силами 3-4х монтажников запихать. Ну или отговорите от идеи монтировать сразу с прицепа)) А так хочется подъехать с кабельным прицепом к дому, стравить верёвку и через ролики перепускать на другой дом. п.с. в наличии имеется крытый гараж под легковой автомобиль,в километре от места планируемых работ, так что прицеп ночью планирую хранить вместе с барабаном в гараже. Могу предложить Вам микрокабель бронированный 8-волоконный. Например СЛ-ОКМБ 02НУ-8Е2-2.5. http://www.cabeltov.ru/optical-cable/sl-okmb-01-02-g652-g657d/kabel-sl-okmb-02nu-8e2-25/ 3км помещаются на 8-й барабан. Вес кабеля 50кг/км. Если разрезать на два куска, это будут четвертые барабаны, которые влезут в легковую. Кабель есть в наличии. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

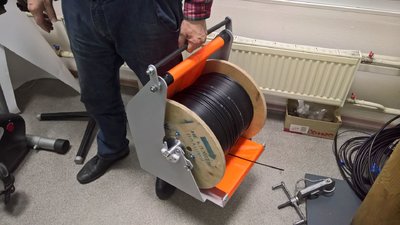

Bachaa Posted June 22, 2016 · Report post Интересный девайс. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Sonneandsky Posted June 22, 2016 · Report post Интересный девайс. Где вы это видили? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted June 22, 2016 · Report post Где-то в сети зацепил. Идея понравилась. Думаю как такую телегу поколхозить. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
PuZaN Posted June 22, 2016 · Report post Где вы это видили? и сколько стоит интересно хотя похоже на самоделку Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
labi Posted June 23, 2016 · Report post Где-то в сети зацепил. Идея понравилась. Думаю как такую телегу поколхозить. Я нечто такое себе нарисовал. Лежит материал - пока не было времени сварить. Колёсики и прочее - сейчас в свободном доступе. Есть фирмы, на них специализирующиеся. Остальное - грубая работа. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted June 23, 2016 · Report post Показал бы наброски? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
labi Posted June 23, 2016 · Report post Показал бы наброски? Там нет содержания. Нарисовал потому, что не могу просто так нарезать трубу и сварить. Сложилась устойчивая привычка к серии. Ручка должна отделяться, дабы тележку можно было класть в багажник легковушки. У меня была задача возить очень тяжёлые предметы - отсюда и конструкция. Далее можно рисовать к тележке разные крепления. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

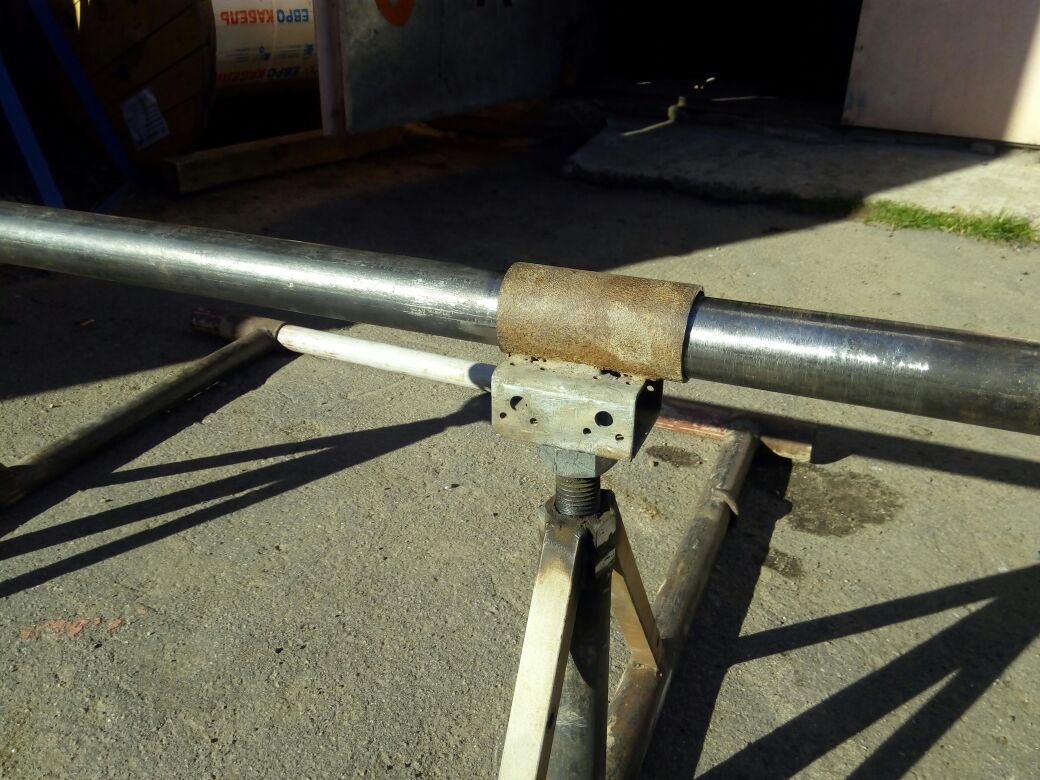

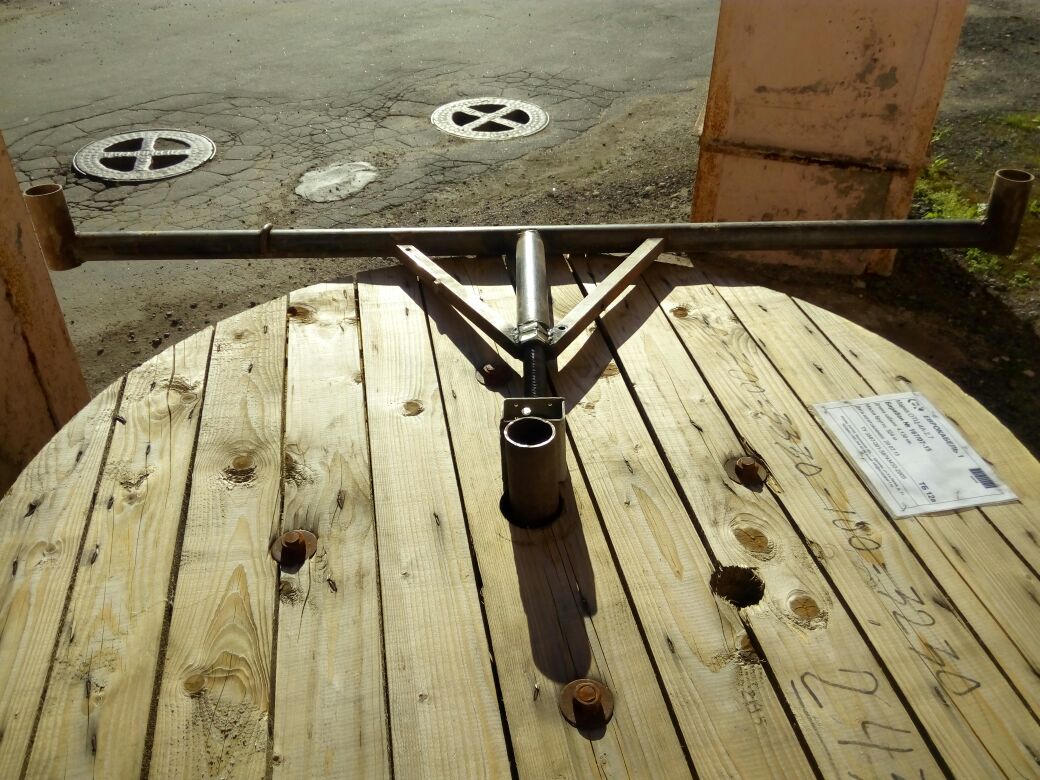

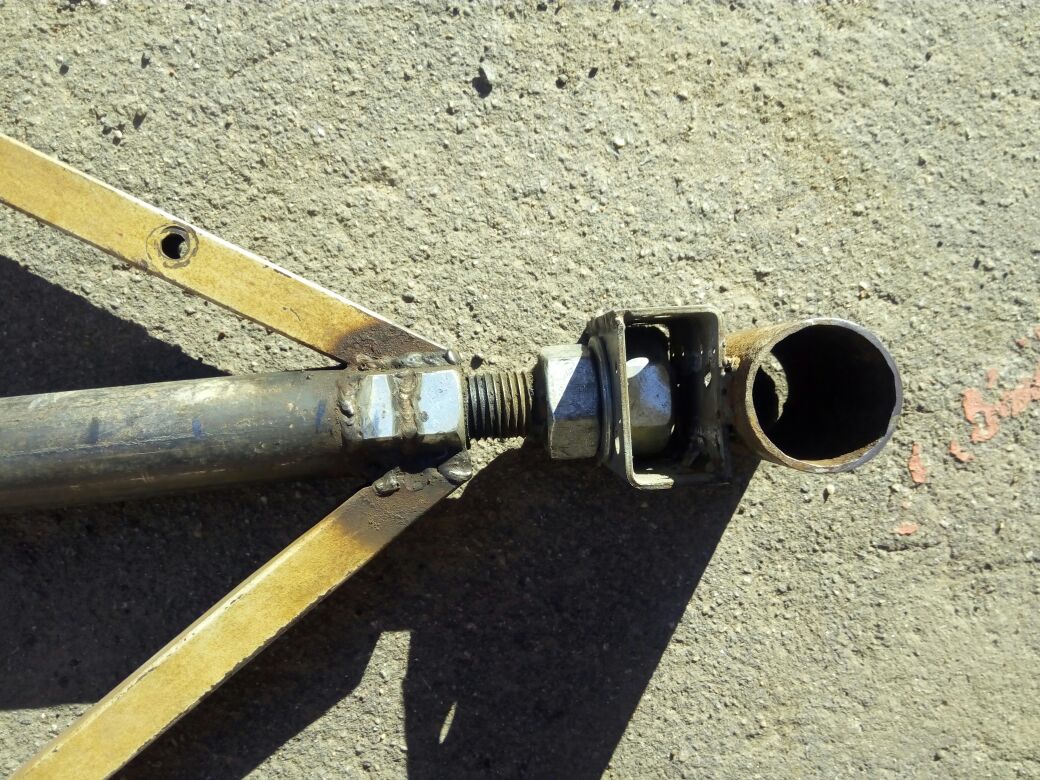

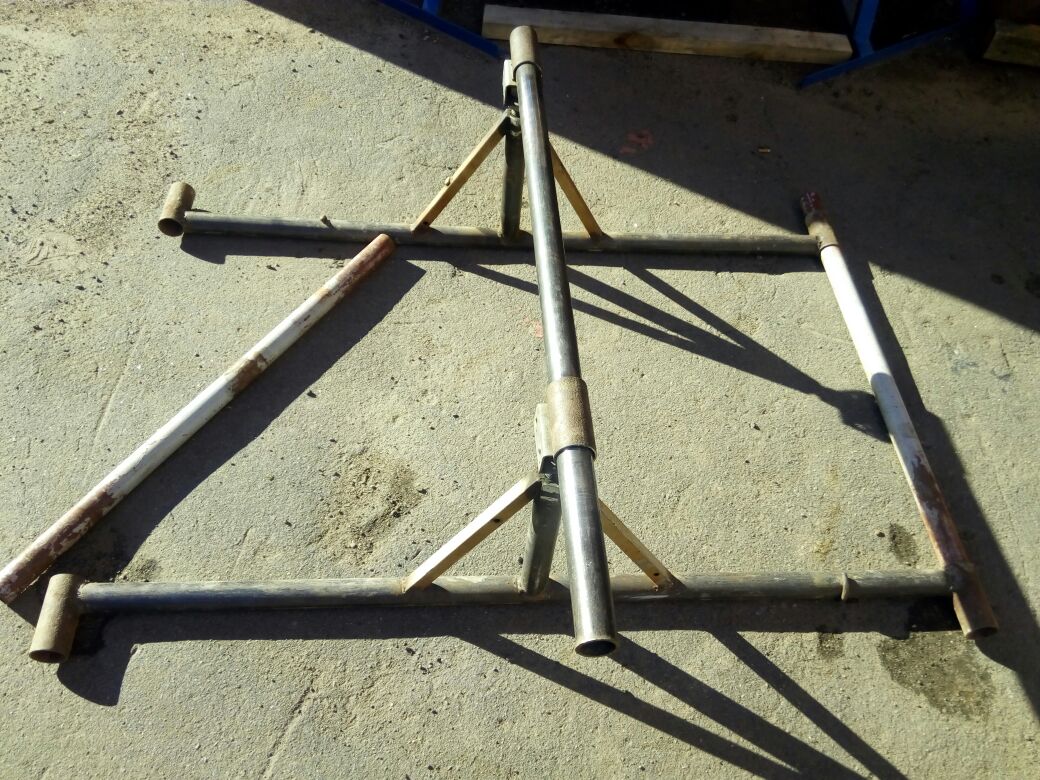

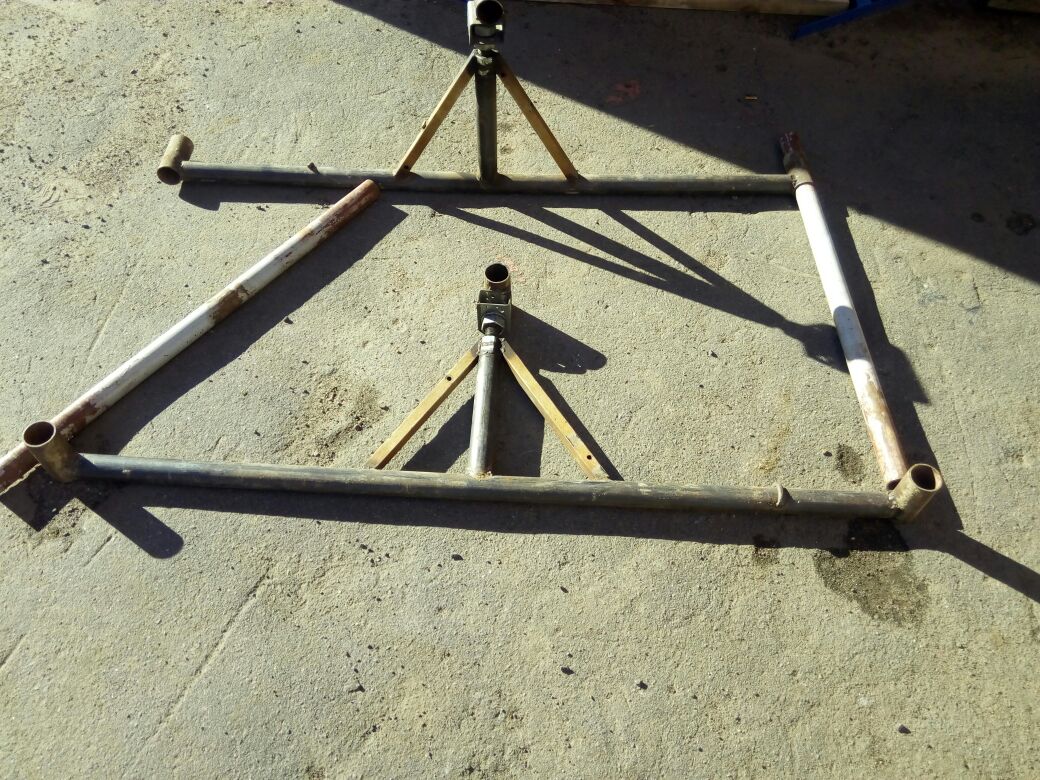

satboy Posted June 23, 2016 (edited) · Report post Наконец то поймал наш полевой девайс для перевозки/размотки... Перевозить его можно в любом авто, устанавливается в любой прицеп! Для изготовления использовалось 7 метров 40 трубы, метр 50 трубы, 8 гаек м30, 1.2 метра шпильки м30, 2 метра профильной трубы 25х25 и еще какой-то кусочек профильной трубы, который валялся на складе.. фотка на 12А барабане... Разматывается с него спокойно... Оказывается я перепутал 12 с 14. Для размотки 14 - можно подложить кирпичи/доски. Edited June 23, 2016 by satboy Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

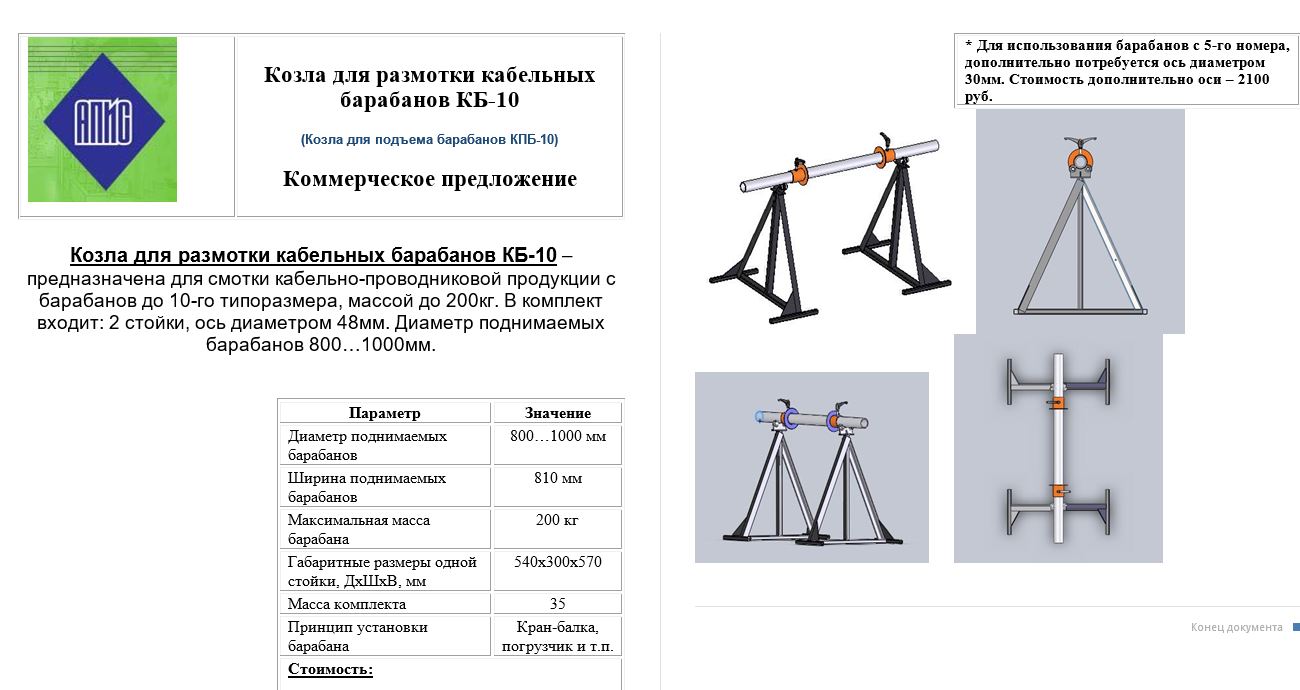

PuZaN Posted June 28, 2016 · Report post Нам знакомый сварщик сварил по этой картинке. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
PuZaN Posted June 28, 2016 · Report post Интересный девайс. похож на PSH 600 Стенд с катушкой для троса, с 2 колесами Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
satboy Posted June 28, 2016 · Report post Нам знакомый сварщик сварил по этой картинке. И как вы барабан с 3-4 км собираетесь поднимать??? Особенно в поле... Наш вариант позволяет одному человеку подкатить барабан с кабелем, и поднять его при помощи ключа на 46. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
labi Posted June 28, 2016 · Report post Интересный девайс. похож на PSH 600 Стенд с катушкой для троса, с 2 колесами Логичное решение. Конструктор - молодец. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted July 1, 2016 · Report post Интересный девайс. похож на PSH 600 Стенд с катушкой для троса, с 2 колесами Что-то тут с пропорциями явно не то=) на такую катушку разве только электрический тонкий кабель накручивать. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
PuZaN Posted July 1, 2016 · Report post Это для лидер-тросса. Ну думаю можно модернизировать. Либо запилить самому. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
labi Posted July 2, 2016 · Report post Что-то тут с пропорциями явно не то=) на такую катушку разве только электрический тонкий кабель накручивать. Тут всё сделано под лёгкую катушку. Ручка короткая (соотношение плеч ручки маленькое), высота подъёма катушки большая, нет укосин у рамы, нет упора в опрокинутом положении. Под конкретный барабан с известным весом можно нарисовать тележку так, чтобы усилие на ручке было минимальным и барабан находился в относительно устойчивом положении. В этой конструкции замечательно то, что колёсики стоят на узкой стороне барабана в пределах его ширины и не будут мешать при заезде, например, в дверной проём. Обратная сторона решения - высокий подъём барабана, с вытекающей неустойчивостью, и высокое усилие на ручке (соотношение плеч рычага маленькое). Под тяжёлый барабан надо колёсики смещать максимально близко к оси барабана, или опрокидывать барабан с боковой стороны (как в первом варианте тележки). Ещё можно поломать голову относительно замены центральной оси на ролики внизу. С ними барабан не надо вывешивать и жёсткость получается на порядок выше при меньшем весе конструкции. Типа сделать вилочную тележку/рамку с ручкой и вот с такими роликами: Наш вариант позволяет одному человеку подкатить барабан с кабелем, и поднять его при помощи ключа на 46. Можно сразу закатывать на ролики или две параллельные оси. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
labi Posted July 2, 2016 · Report post Вот ещё пример рациональной конструкции: Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted July 2, 2016 · Report post Ещё можно поломать голову относительно замены центральной оси на ролики внизу. С ними барабан не надо вывешивать и жёсткость получается на порядок выше при меньшем весе конструкции. Типа сделать вилочную тележку/рамку с ручкой и вот с такими роликами: Тут тогда встает другая проблема - края барабана вряд ли рассчитаны на такую нагрузку, да и они часто бывают кривые, или с отломанными досками, так что вариант не для нашего климата. Вторая конструкция с прицепом тоже не оптимальная - т.к. можно повредить низ барабана при наезде на неровность. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
labi Posted July 5, 2016 · Report post Ещё можно поломать голову относительно замены центральной оси на ролики внизу. С ними барабан не надо вывешивать и жёсткость получается на порядок выше при меньшем весе конструкции. Типа сделать вилочную тележку/рамку с ручкой и вот с такими роликами: Тут тогда встает другая проблема - края барабана вряд ли рассчитаны на такую нагрузку, да и они часто бывают кривые, или с отломанными досками, так что вариант не для нашего климата. Вторая конструкция с прицепом тоже не оптимальная - т.к. можно повредить низ барабана при наезде на неровность. Всё решаемо. Можно иметь отдельный идеальный барабан, на который кабель будет перематываться с битых барабанов. А во втором случае просвет между асфальтом и барабаном регулируется. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted July 5, 2016 · Report post Всё решаемо. Можно иметь отдельный идеальный барабан, на который кабель будет перематываться с битых барабанов. Тогда нужно придумать комплект круглых проставок, которые крепятся сбоку барабана и он крутится уже на них, тогда дефекты деревяшек не будут мешать нормальной работе. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
PuZaN Posted July 6, 2016 · Report post Продают такие накладки. Для обломаных щёк. Только не нашёл на большие барабаны. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
