Устройства для размотки и перевозки кабеля

[labi]

Продают такие накладки. Для обломаных щёк.

Только не нашёл на большие барабаны.



Всё до нас изобрели...



На большие барабаны можно нарезать стальные кольца лазером и растянуть их прямоугольными трубами - спицами. Наверное. Для меня это - наиболее простой путь.

[Bachaa]

PuZaN



Да, там много вариантов. Интересные предложения.

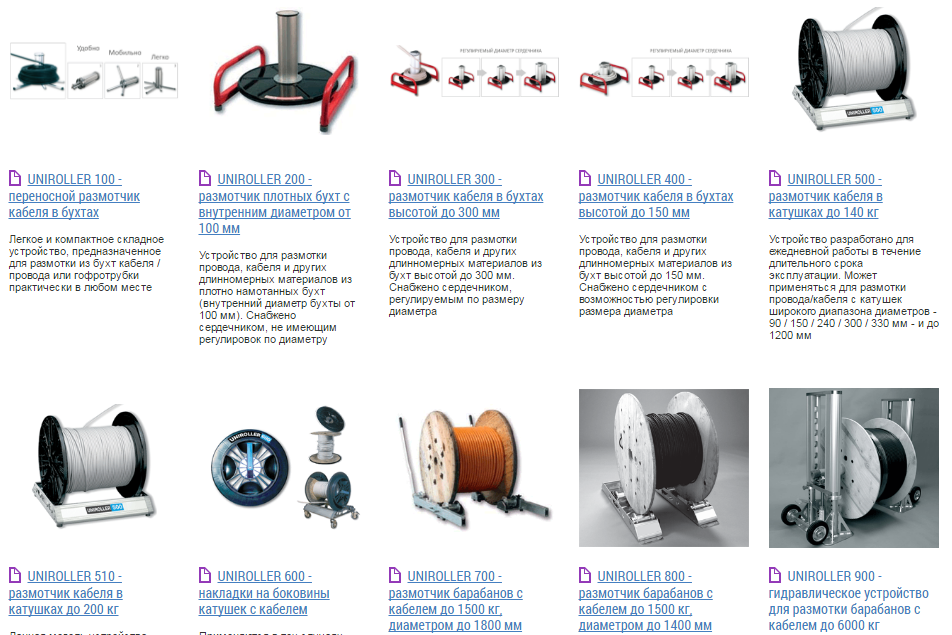

http://www.umpgroup.ru/products/kabel-i-provod/ustrojstva-dlya-razmotki-kabelya-i-provoda/





Цен пока не знаю, жду звонка от менагера.

[PuZaN]

Я вот тоже перерыл весь инет.

Мне тут для одного проекта срочно понадобился размотчик наподобие uniroller-500.

Вот под такую катушку думал его приспособить

(1000 Feet Commscope RG6 Coaxial Cable)

В наличии (с его слов за 25 тыс) оказался только у одного продавца. Остальные везут под заказ до 8 (восьми) недель.

Поэтому приняли волевое решение варить сами) На этой неделе должны доварить. (либо будем со своих самодельных козлов разматывать.)

Постараюсь выложить фотки и стоимость материалов.



Вот ещё какая штука понравилась (тоже под заказ 5 недель чтоли)

Katimex 107134 и подешевле uniroller-a



Видимо не слишком глубоко я рыл))

Сейчас нашёл очень прикольный катушечный стенд.

или Устройство для размотки барабанов с кабелем УРБСИ.1/2 -40000 рублей

Edited July 7, 2016 by PuZaN

[labi]



Технологичная штуковина. Могу таких нагнуть и наварить. Ролики, понятно, наточить. Был-бы спрос. Был-бы смысл. Себе сейчас такие не надо - есть два варианта кОзлов.

[Bachaa]

Мне сделай. Пригодятся.

[labi]

Мне сделай. Пригодятся.



Нужен диапазон / ряд размеров и веса барабанов.

[Bachaa]

Нужен диапазон / ряд размеров и веса барабанов.

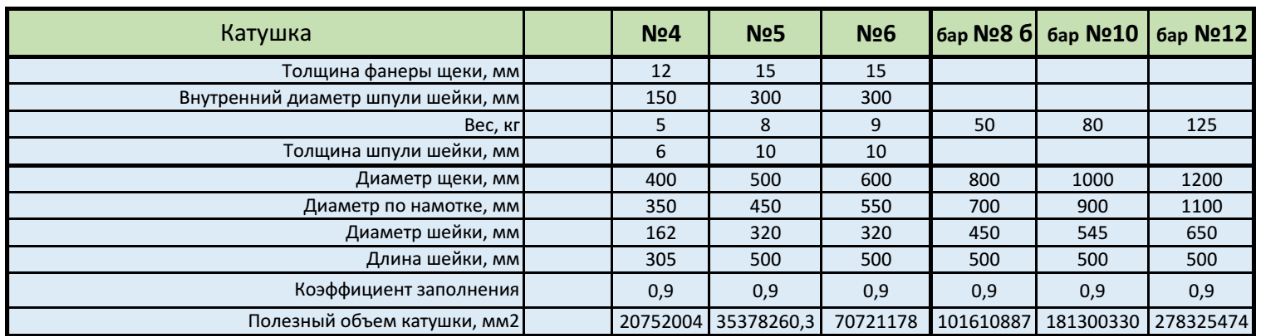

Это тара завода ОКкабель.





Это самые ходовые размеры.

[labi]

Нужен диапазон / ряд размеров и веса барабанов.



Это тара завода ОКкабель.





Это самые ходовые размеры.



Хорошо, в свободную минутку можно будет всё нарисовать. Я так понимаю, срочности никакой нет?

[Bachaa]

Я так понимаю



Неправильно понимаешь. Вчера нужно. Слово не воробей, сказал - делай ;)

О тебе тут легенды ходят, что обещанного три года ждут. Удиви всех.

[labi]

Я так понимаю



Неправильно понимаешь. Вчера нужно. Слово не воробей, сказал - делай ;)

О тебе тут легенды ходят, что обещанного три года ждут. Удиви всех.



То не легенды. Реально, если выпадает заказ из ритма - делаю очень-очень-очень долго. Особенно не свои размеры. А вот на новом месте новые заказы отбиваю за неделю-две - быстрее, чем задумано. Только вот удивления оно не вызывает.



А вообще, можно попробовать добиться взаимного удивления. Я делаю быстро заказ, а вы/ты - фотоотчёт с места эксплуатации, с замечаниями и пожеланиями. За последние 10 лет я это видел раза 3-4 - таки удивлюсь.

[Bachaa]

фотоотчёт с места эксплуатации



Пошел HERO+ на зарядку ставить.

[satboy]

Я вот тоже перерыл весь инет.

Мне тут для одного проекта срочно понадобился размотчик наподобие uniroller-500.

Вот под такую катушку думал его приспособить

(1000 Feet Commscope RG6 Coaxial Cable)



Катушки с любым 305 метровым коксом (rg11,rg6 ) и мелкой оптой - разматываются с козлов, сделанных из комплектухи Joker, для торговых систем с круглой трубой.. Как поймаю катушку на складе - сфоткаю и выложу.

[Bachaa]

Vasmer, закинь свои фотки?

[Vasmer]

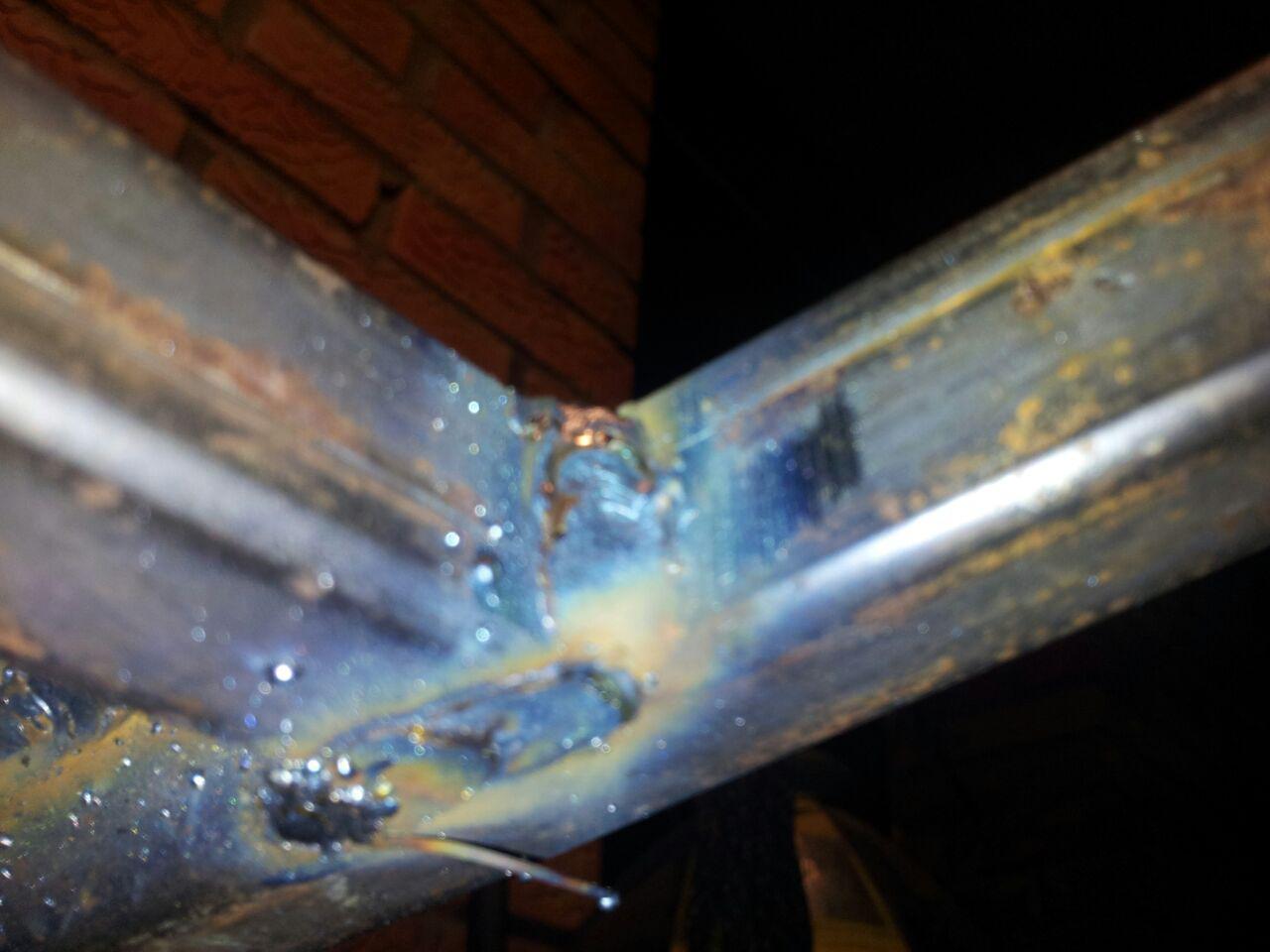

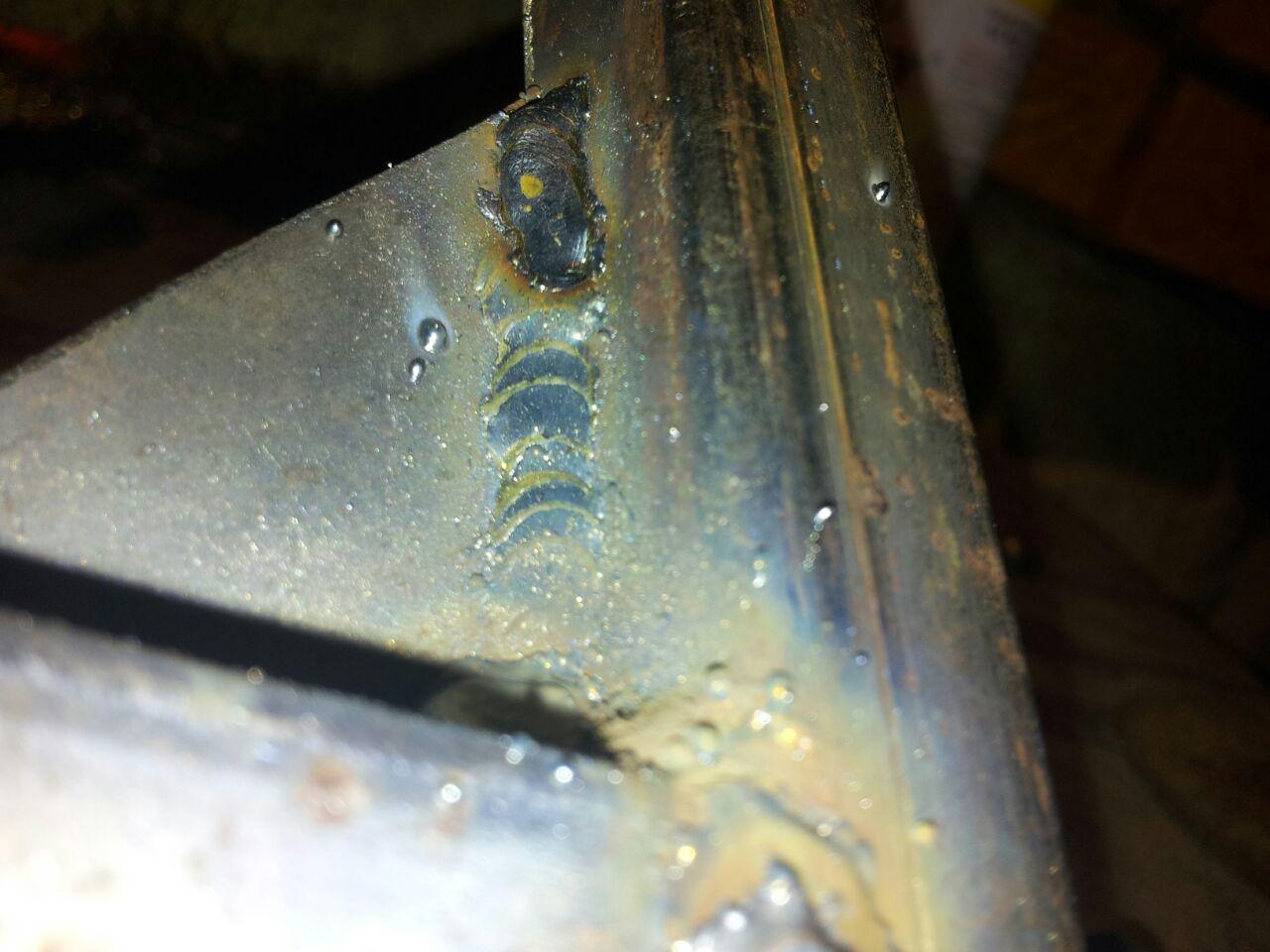

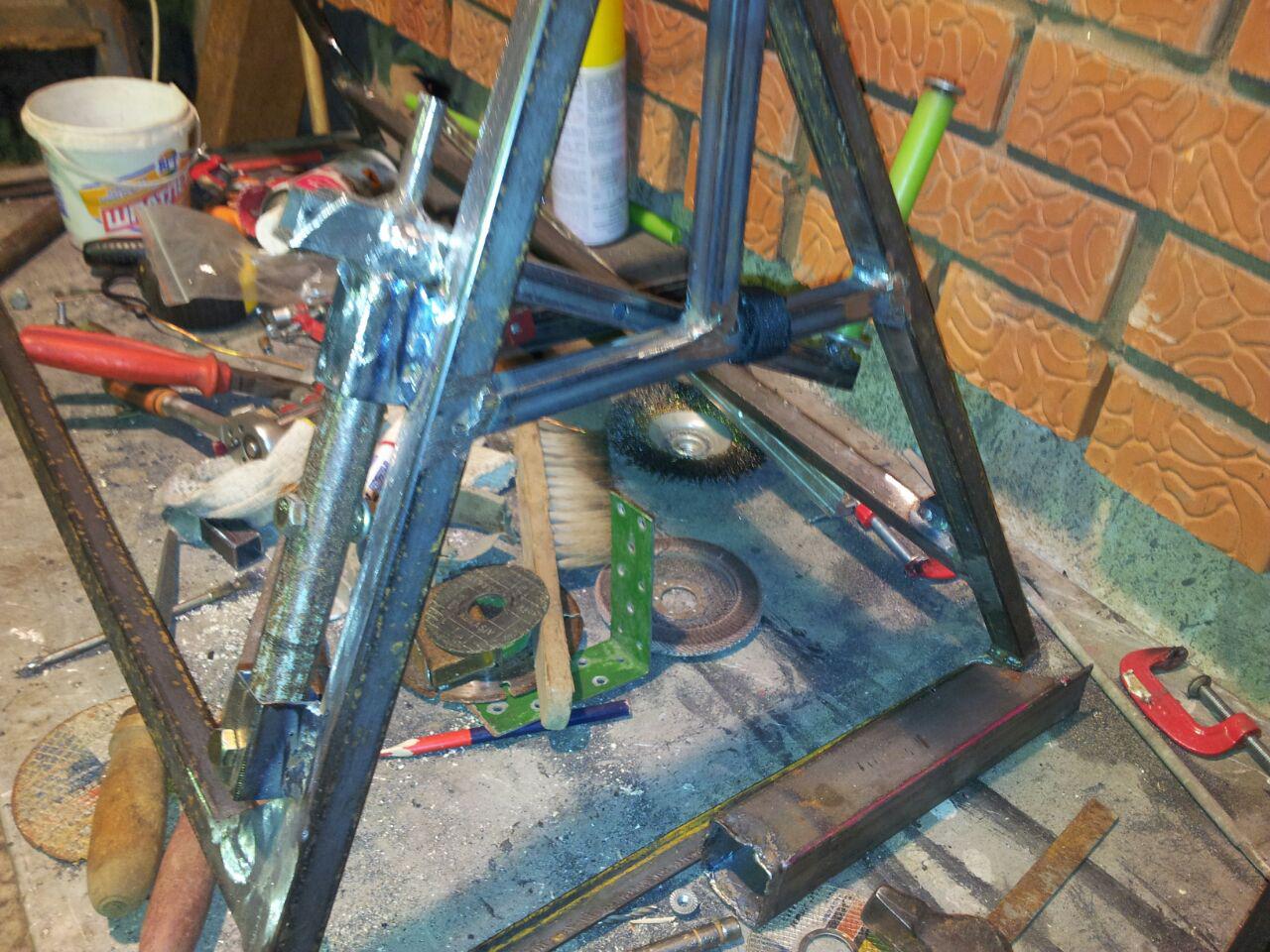

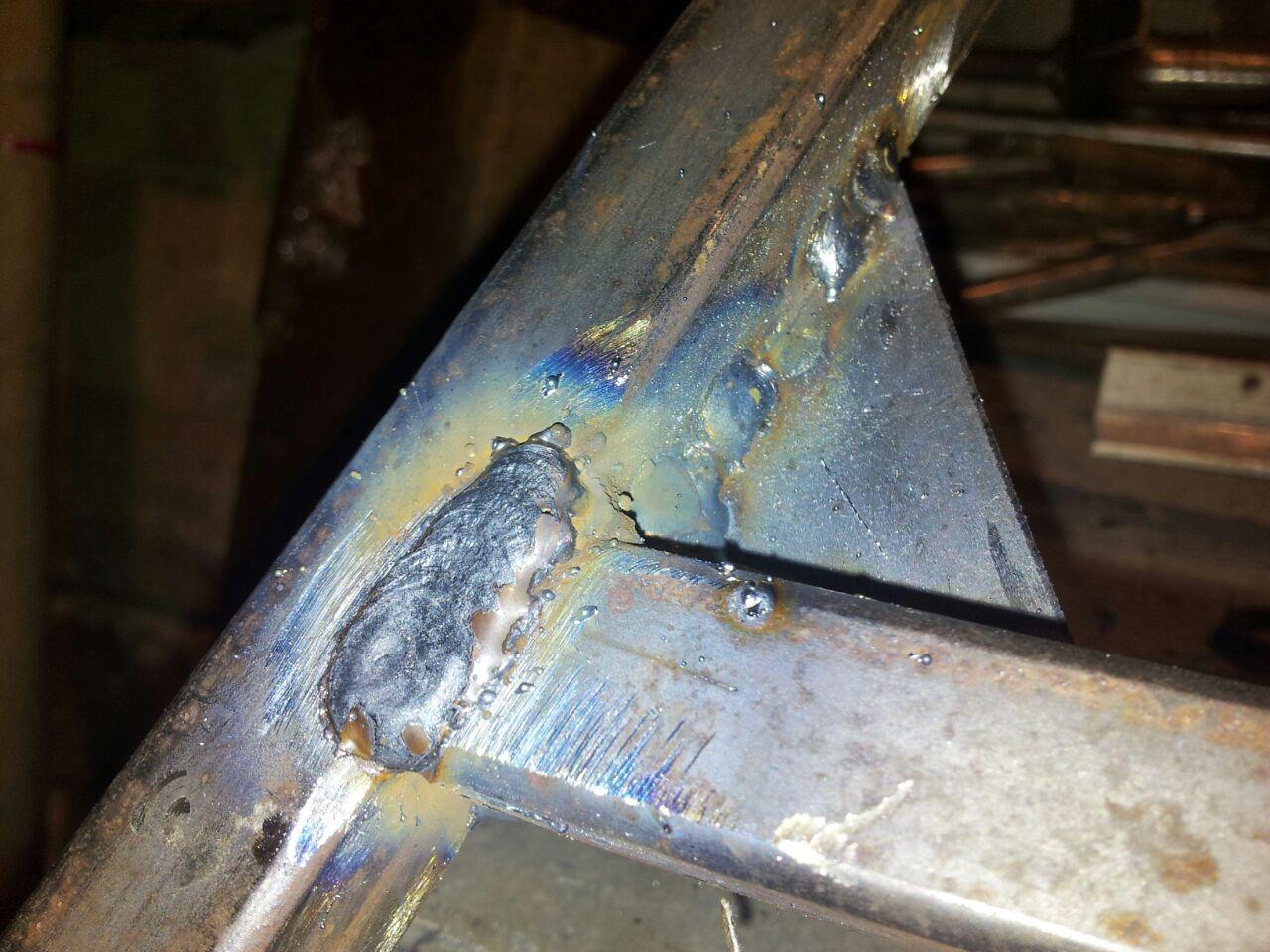

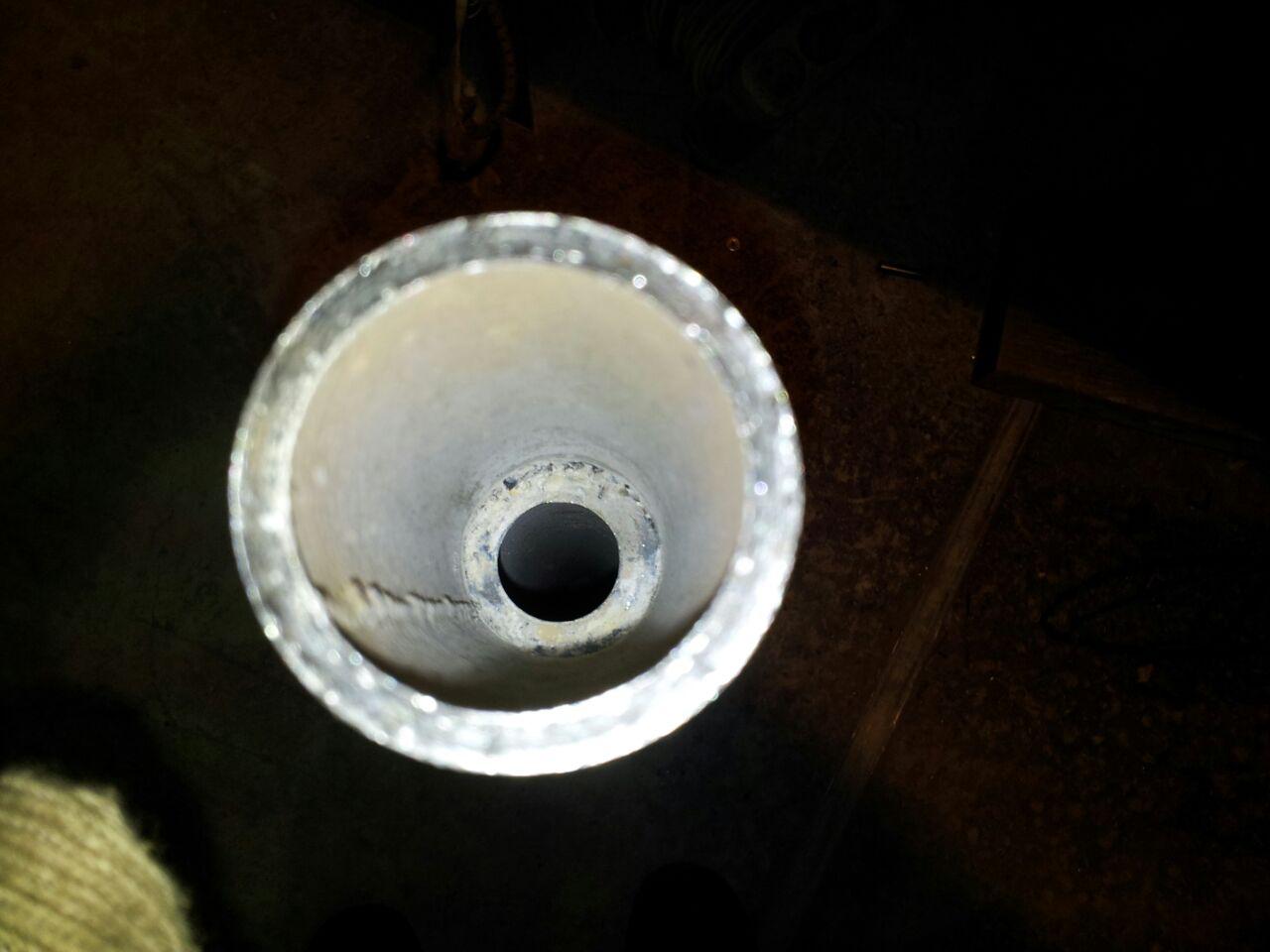

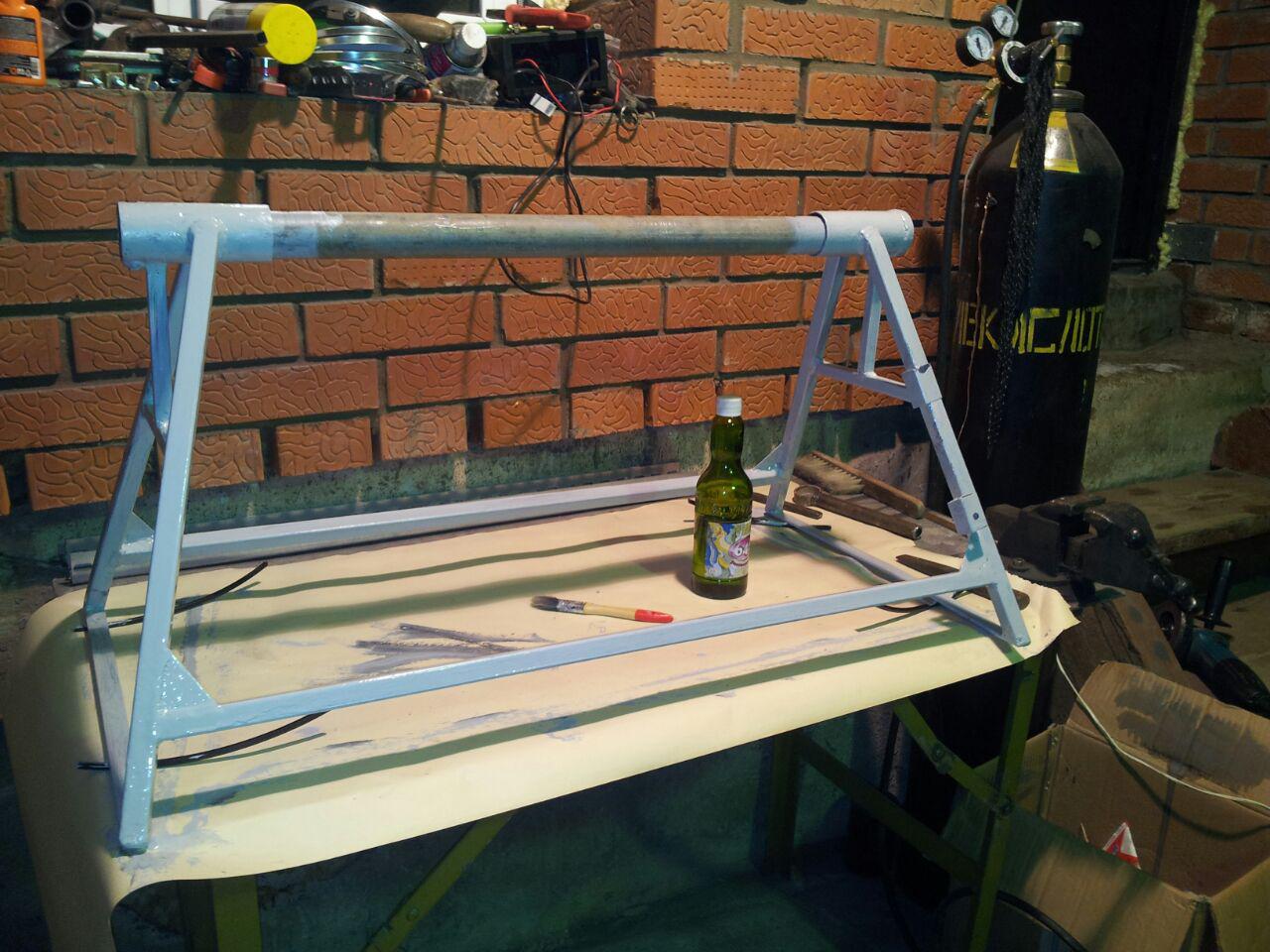

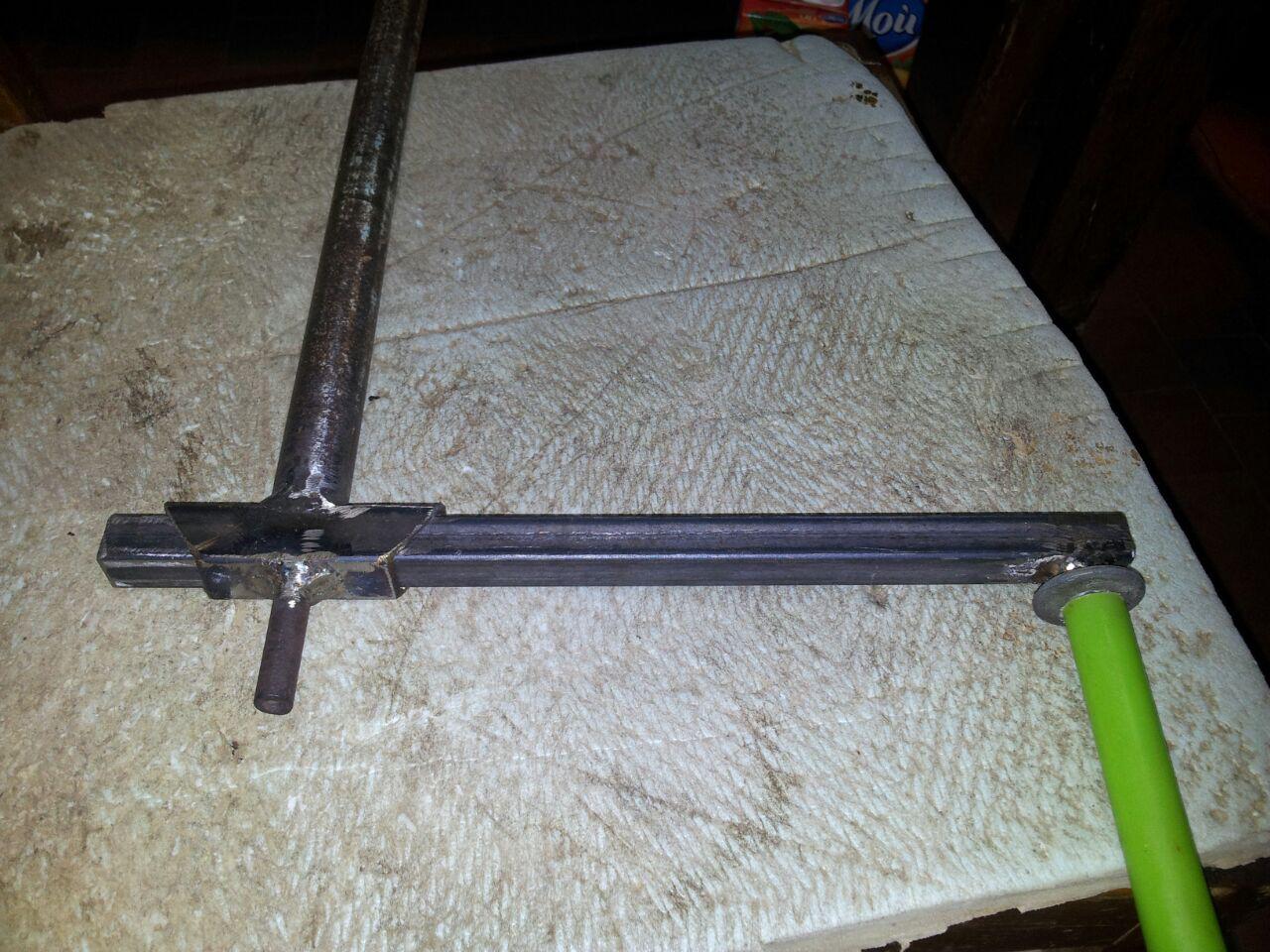

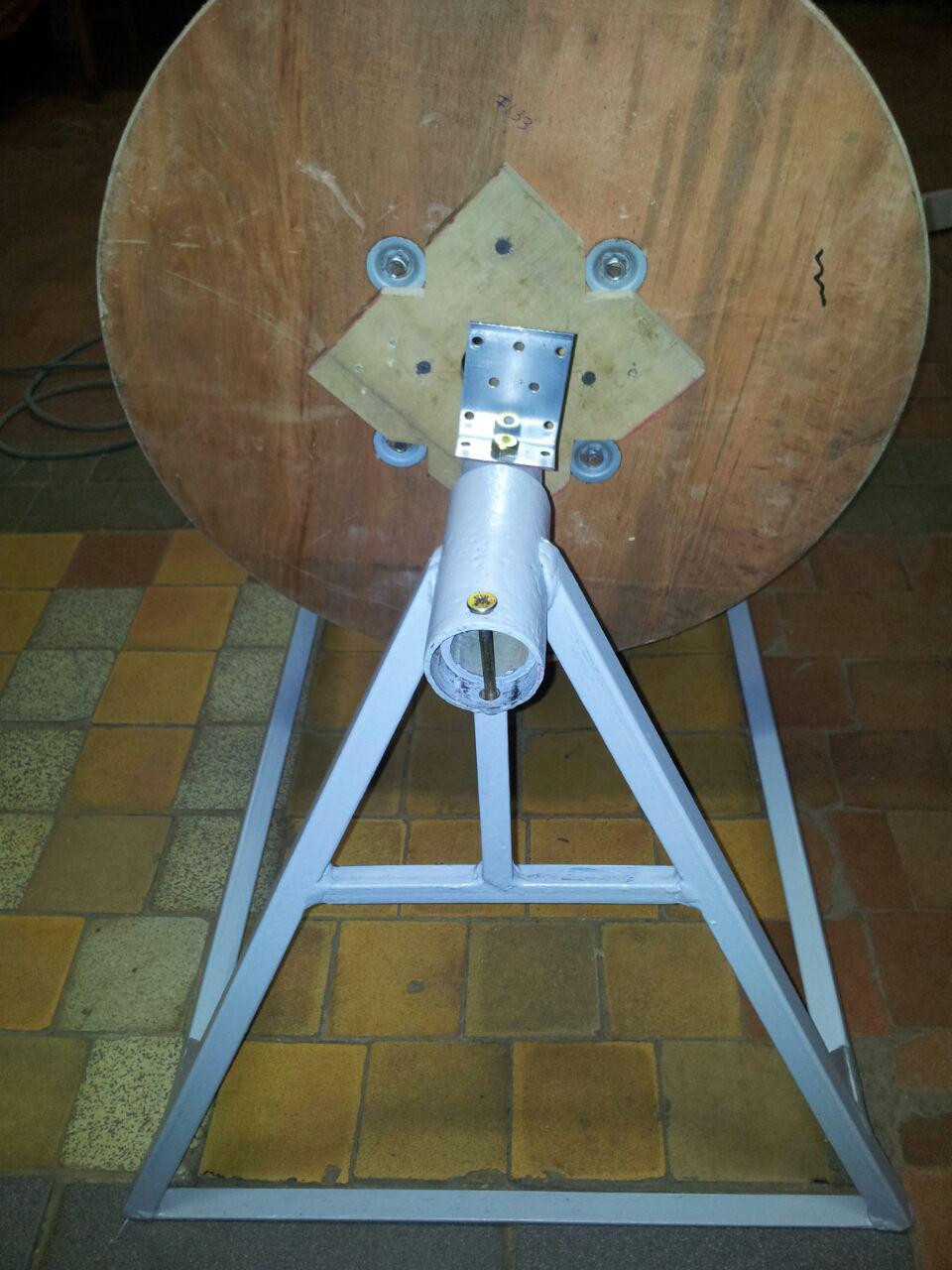

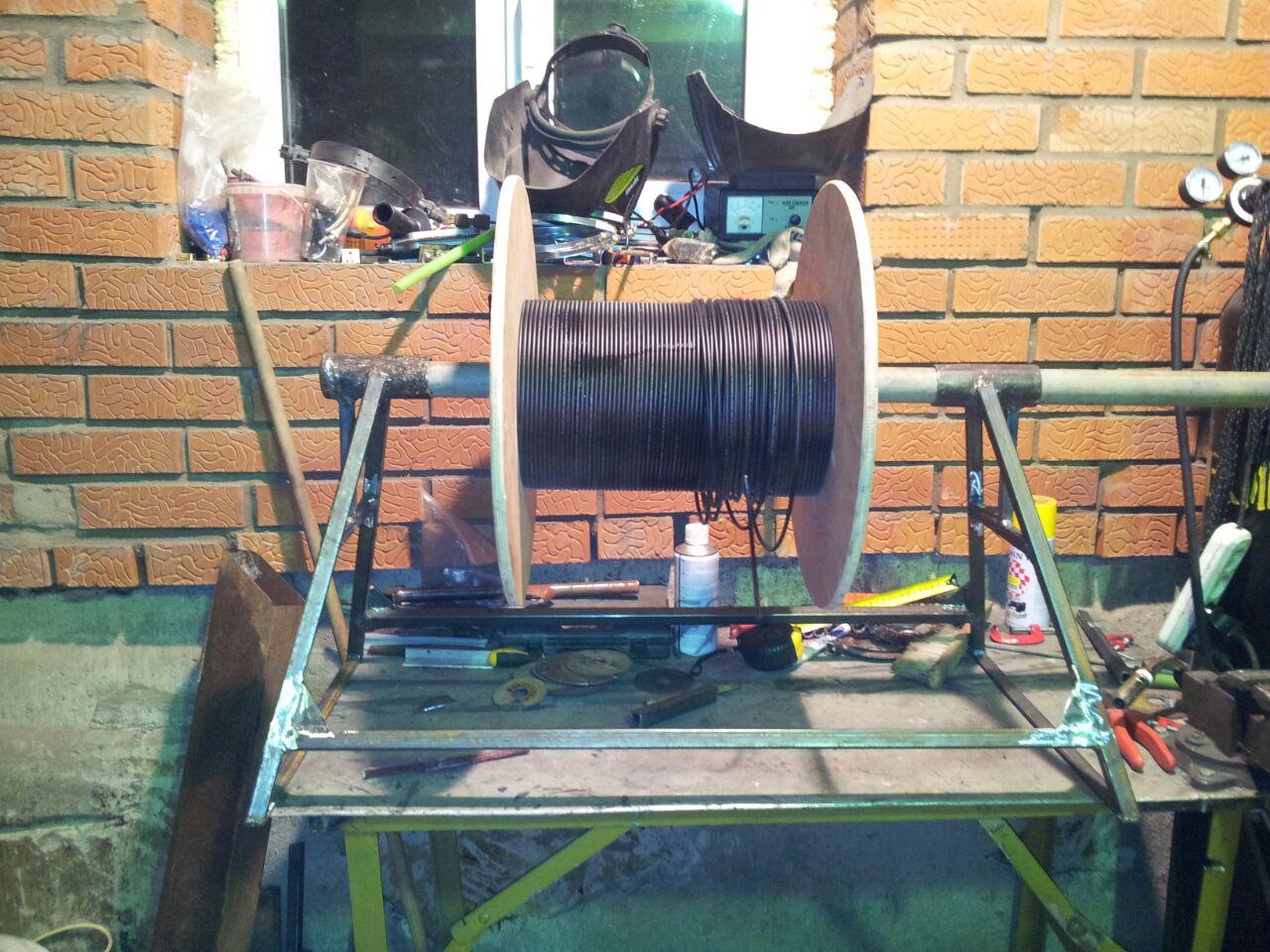

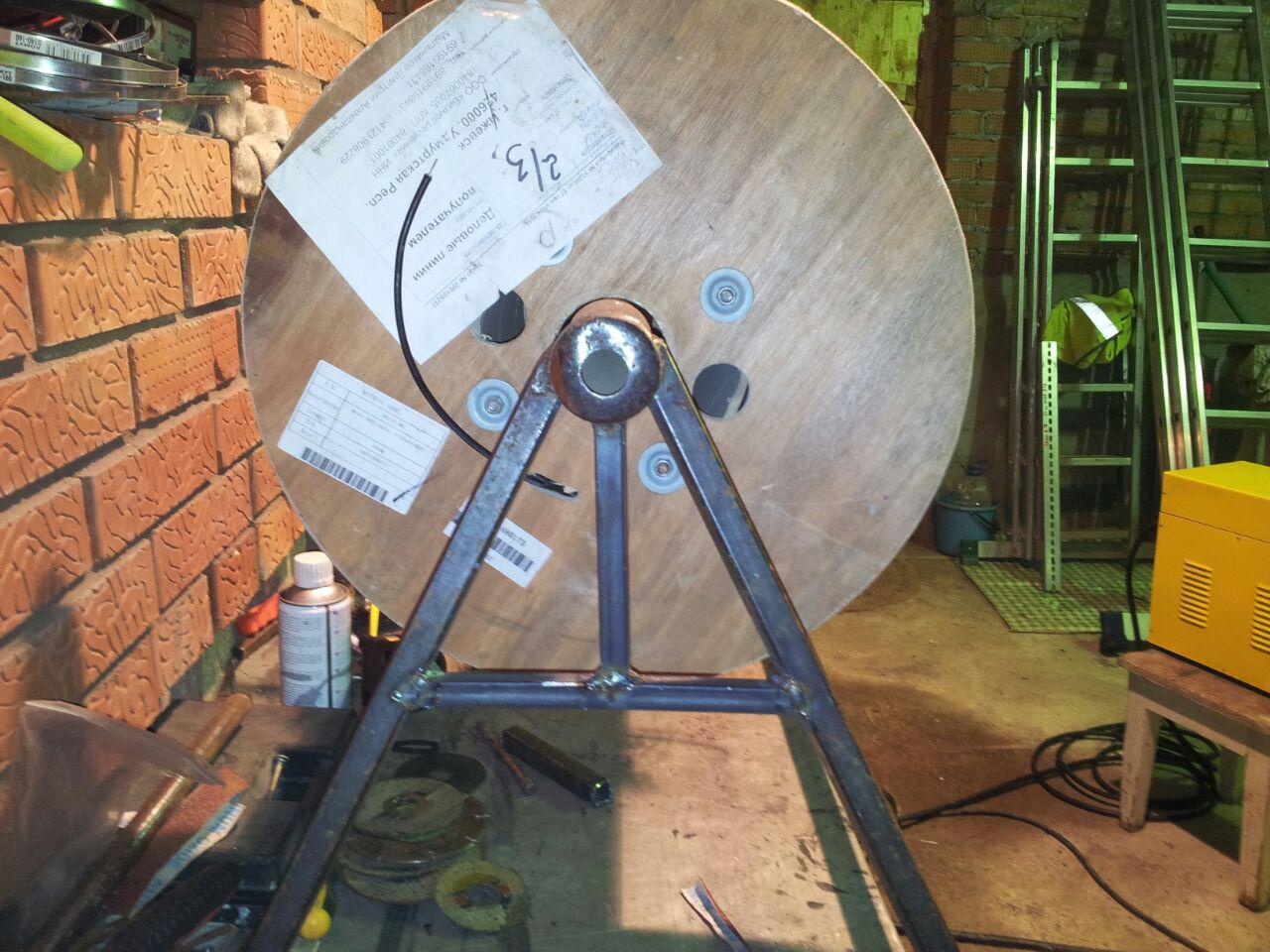

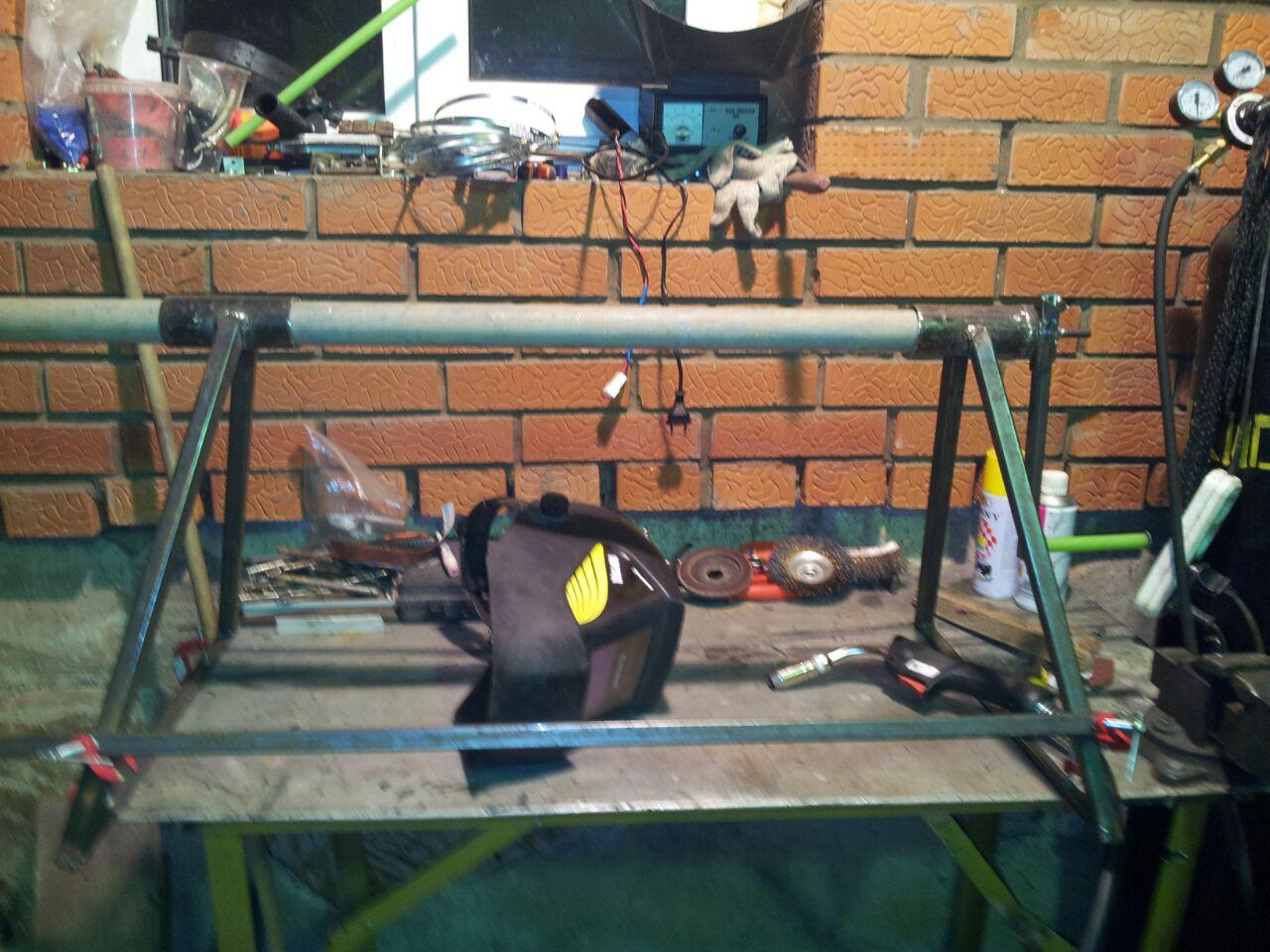

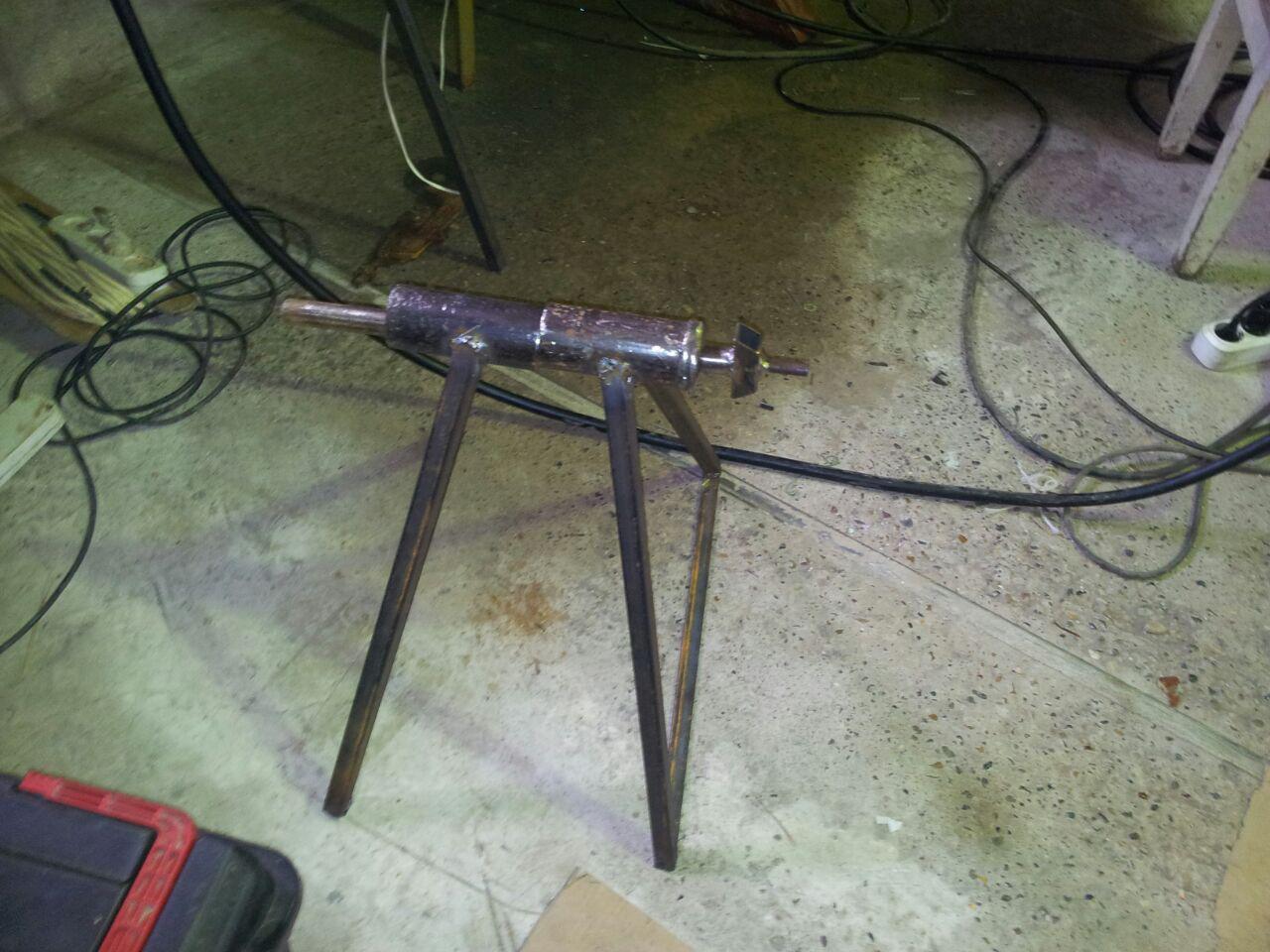

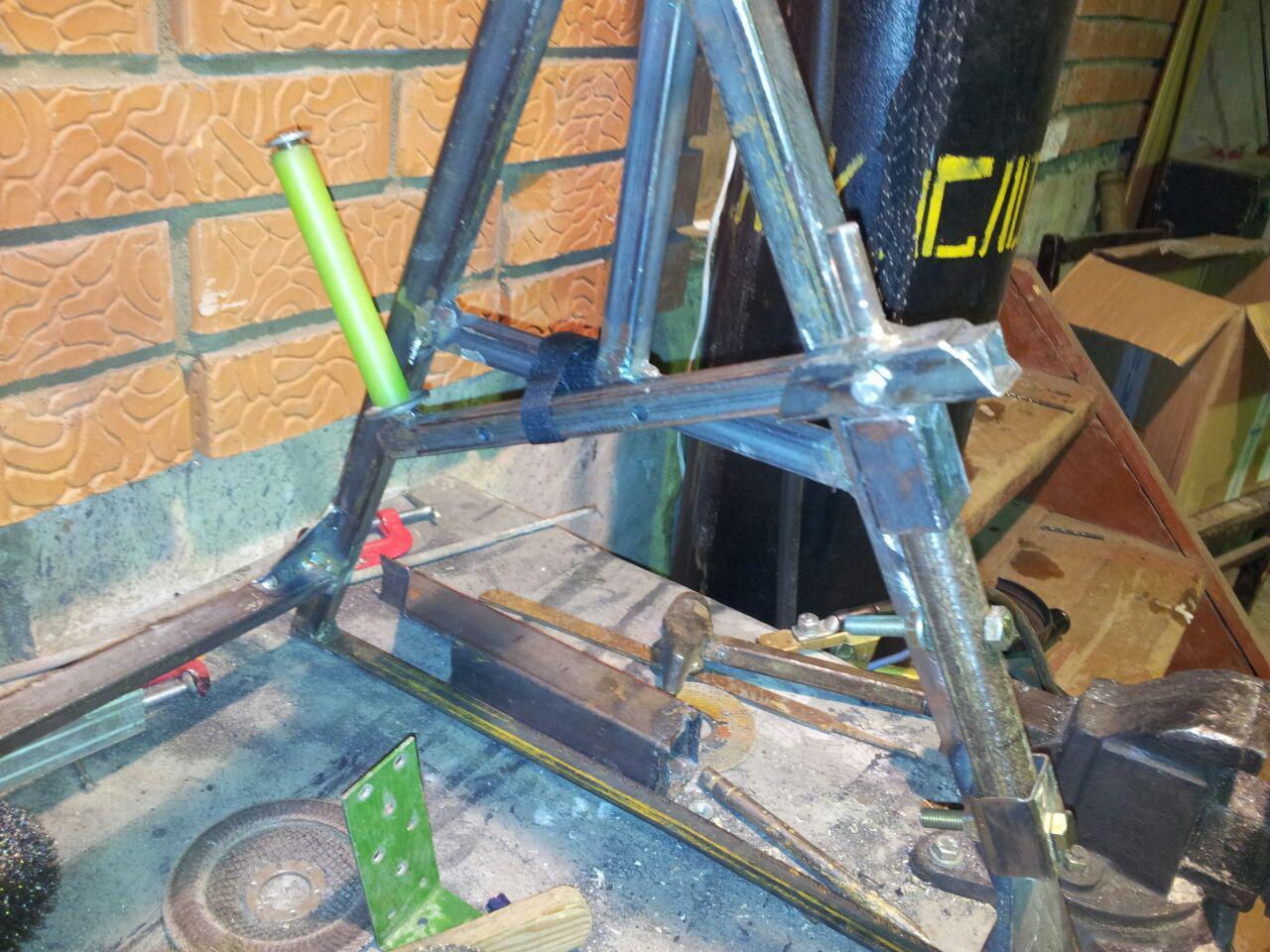

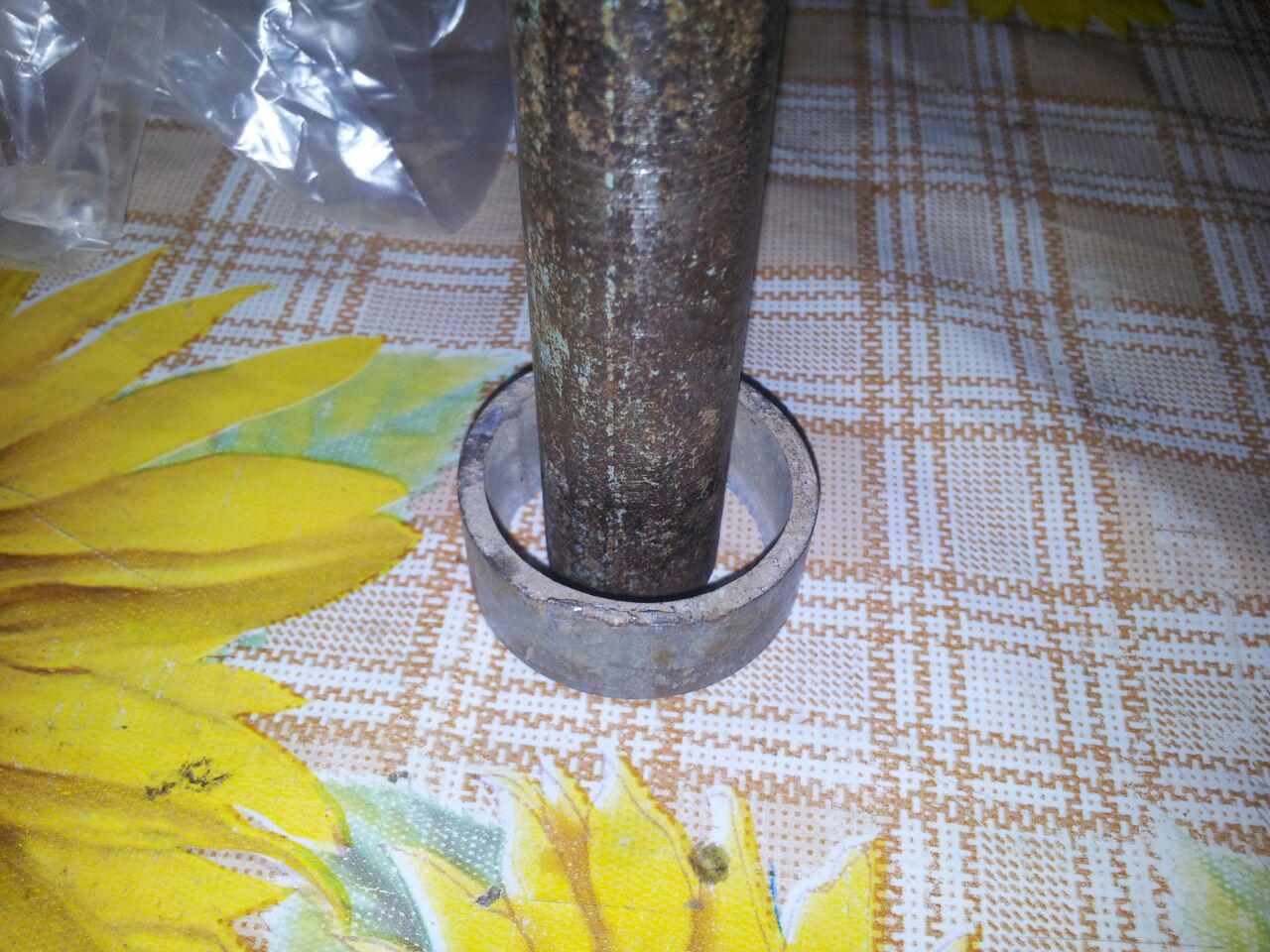

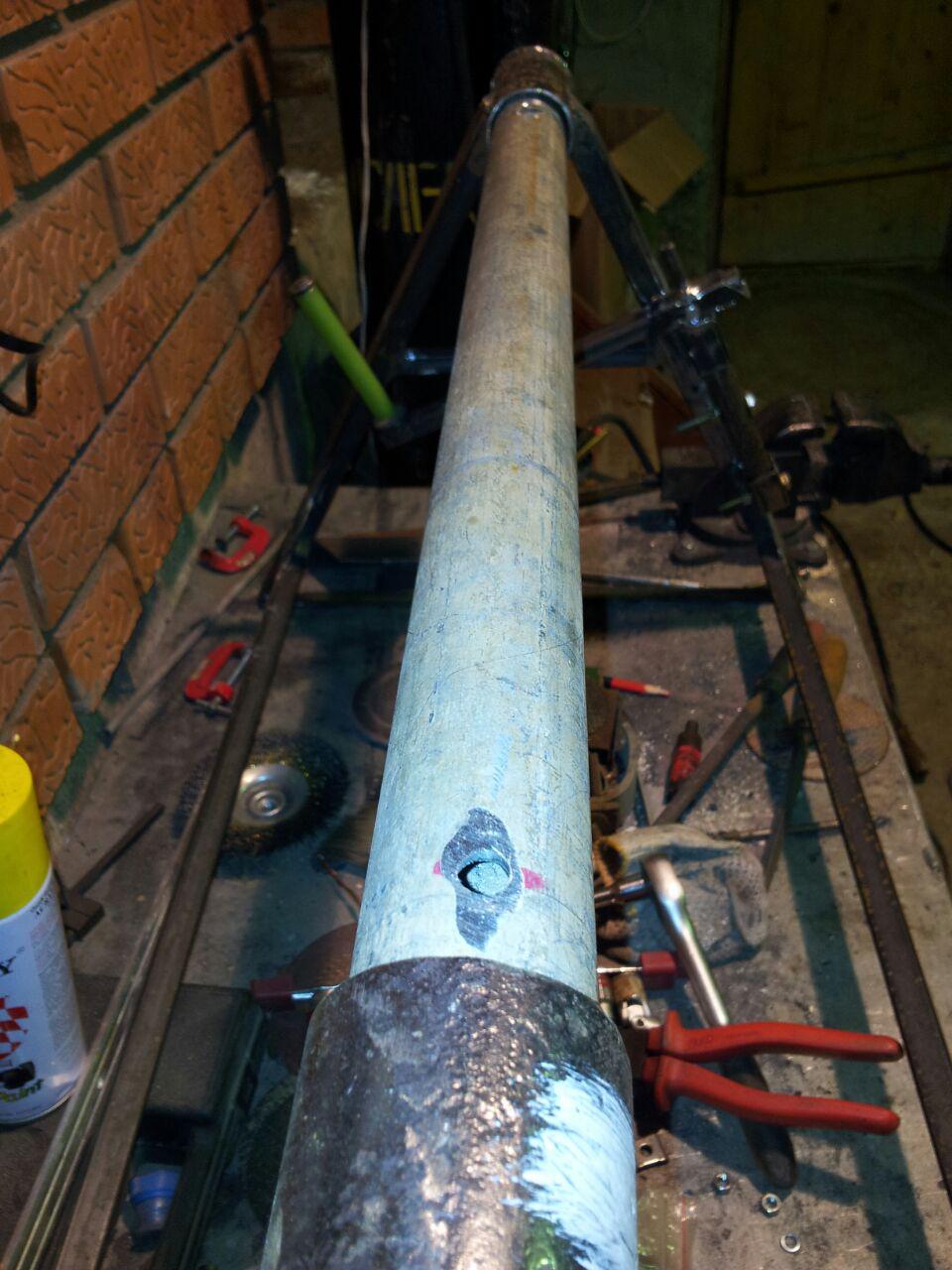

полуавтомат болгарка 1 час времни

[Vasmer]

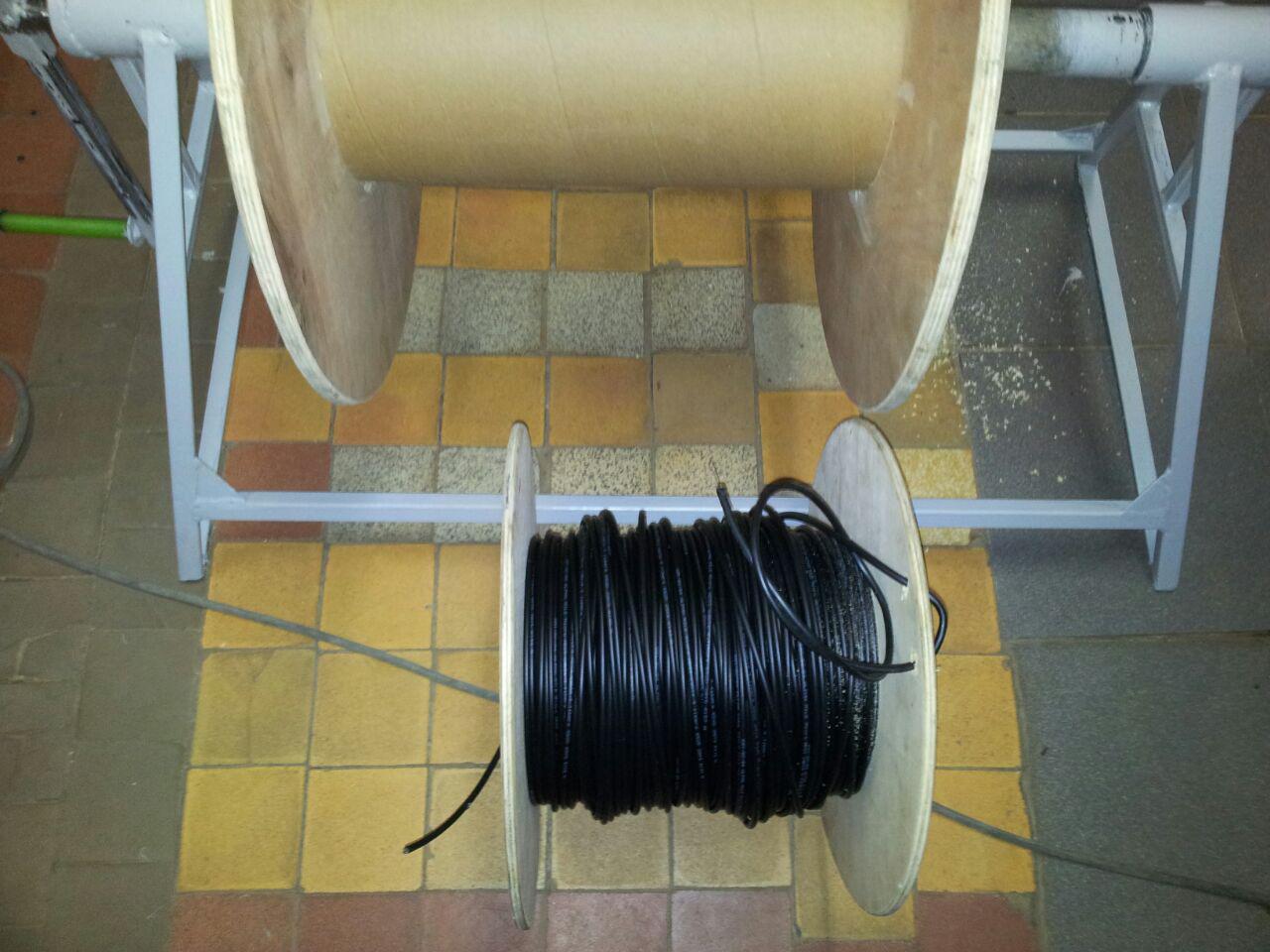

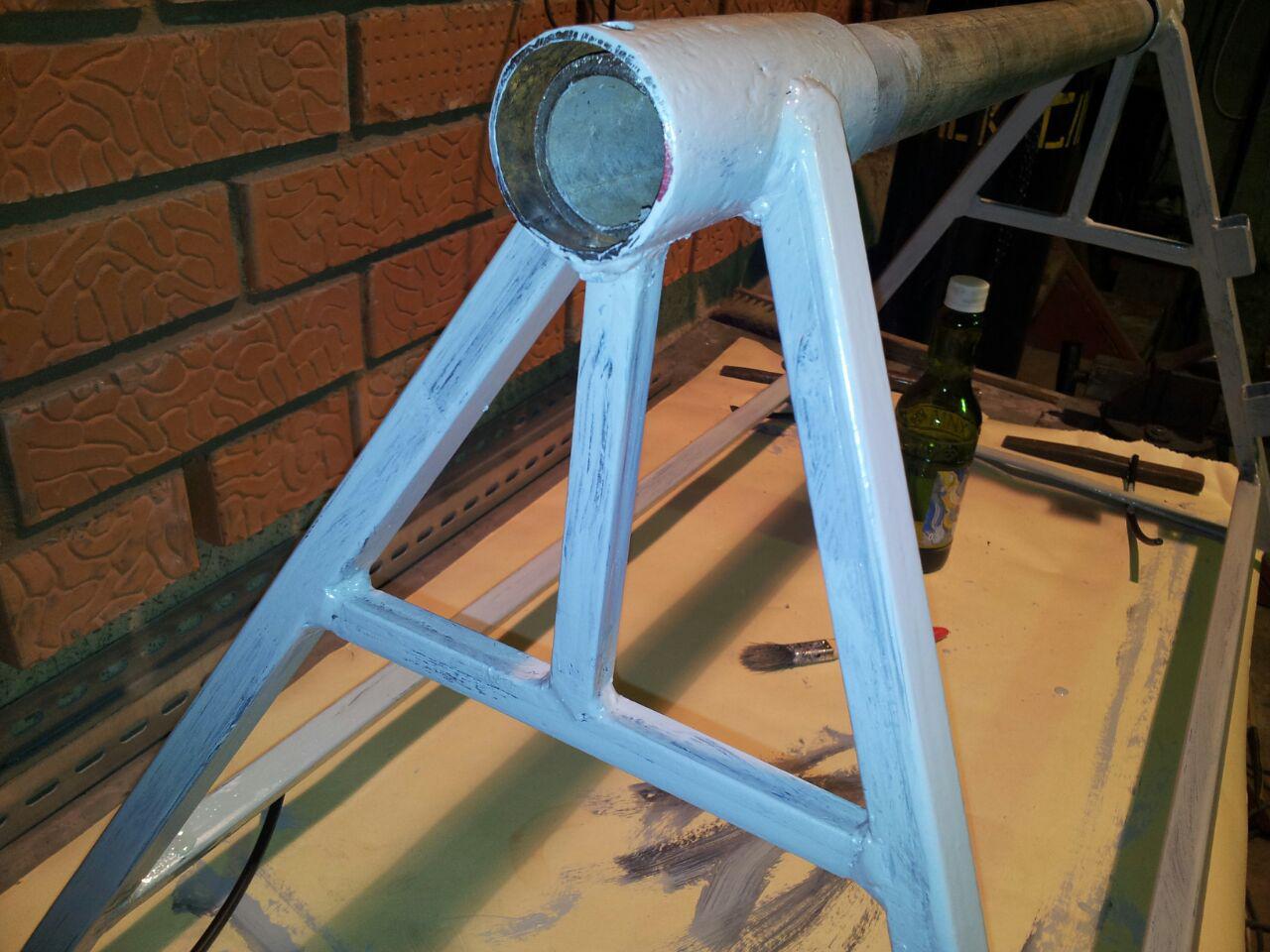

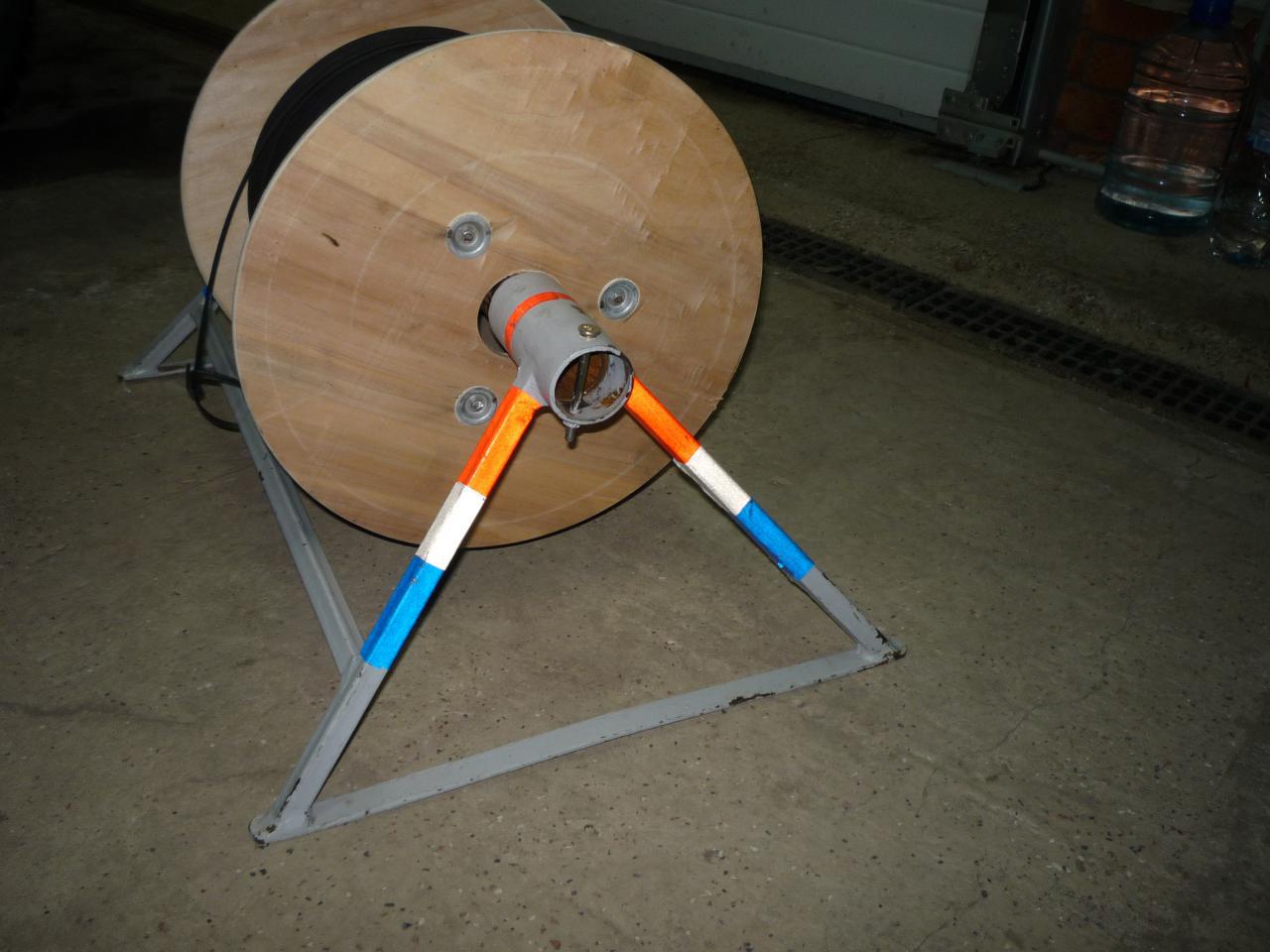

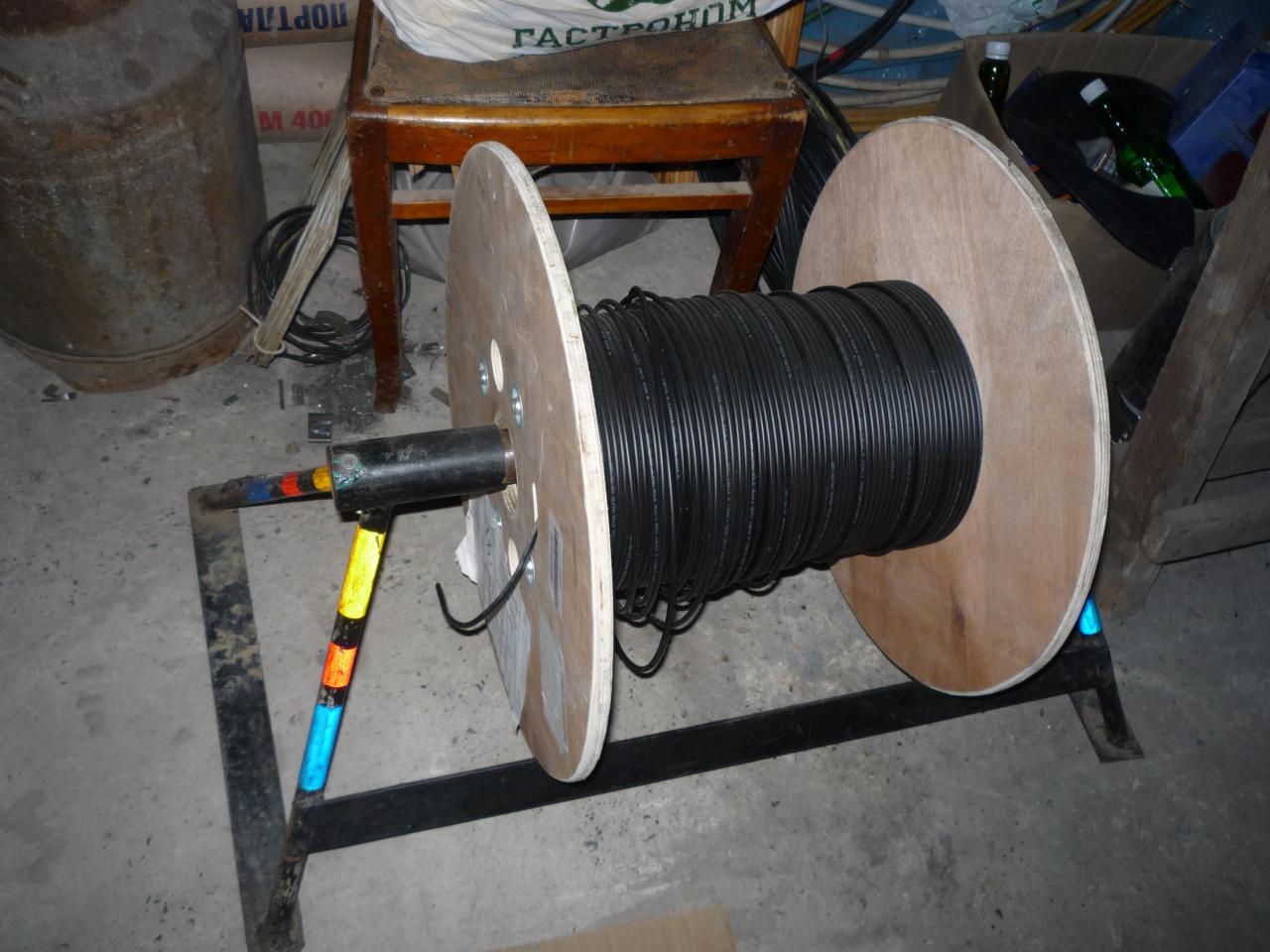

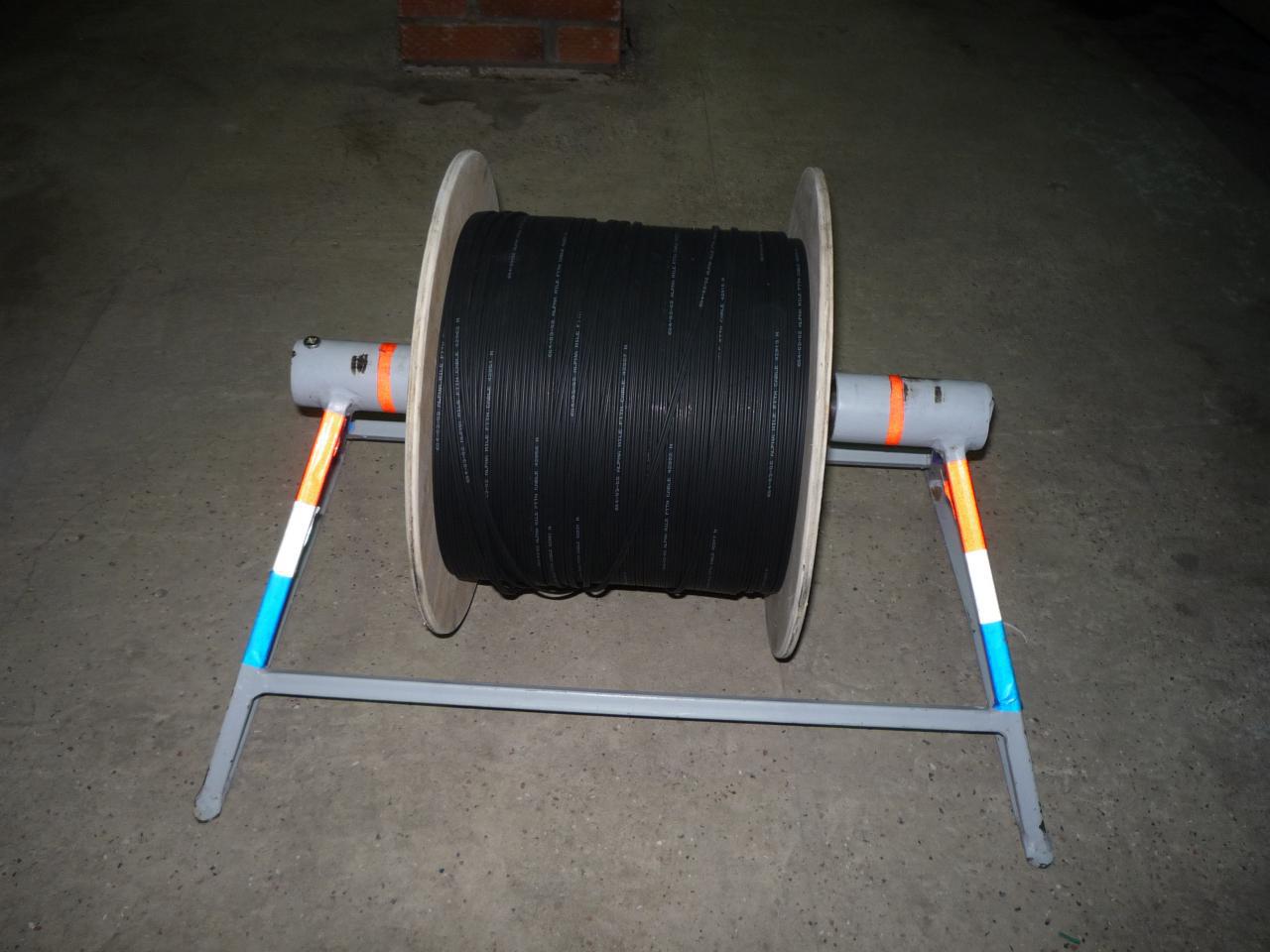

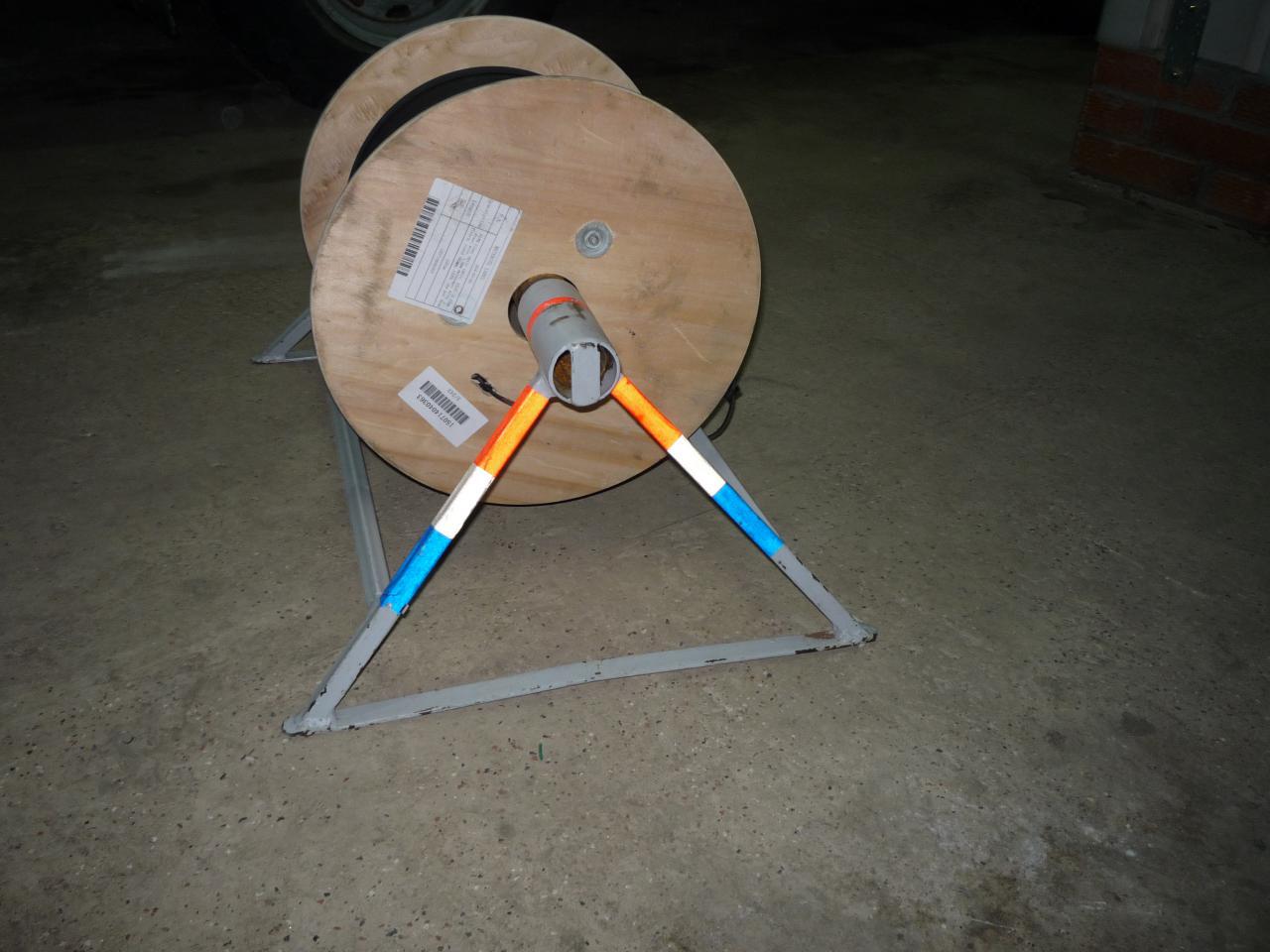

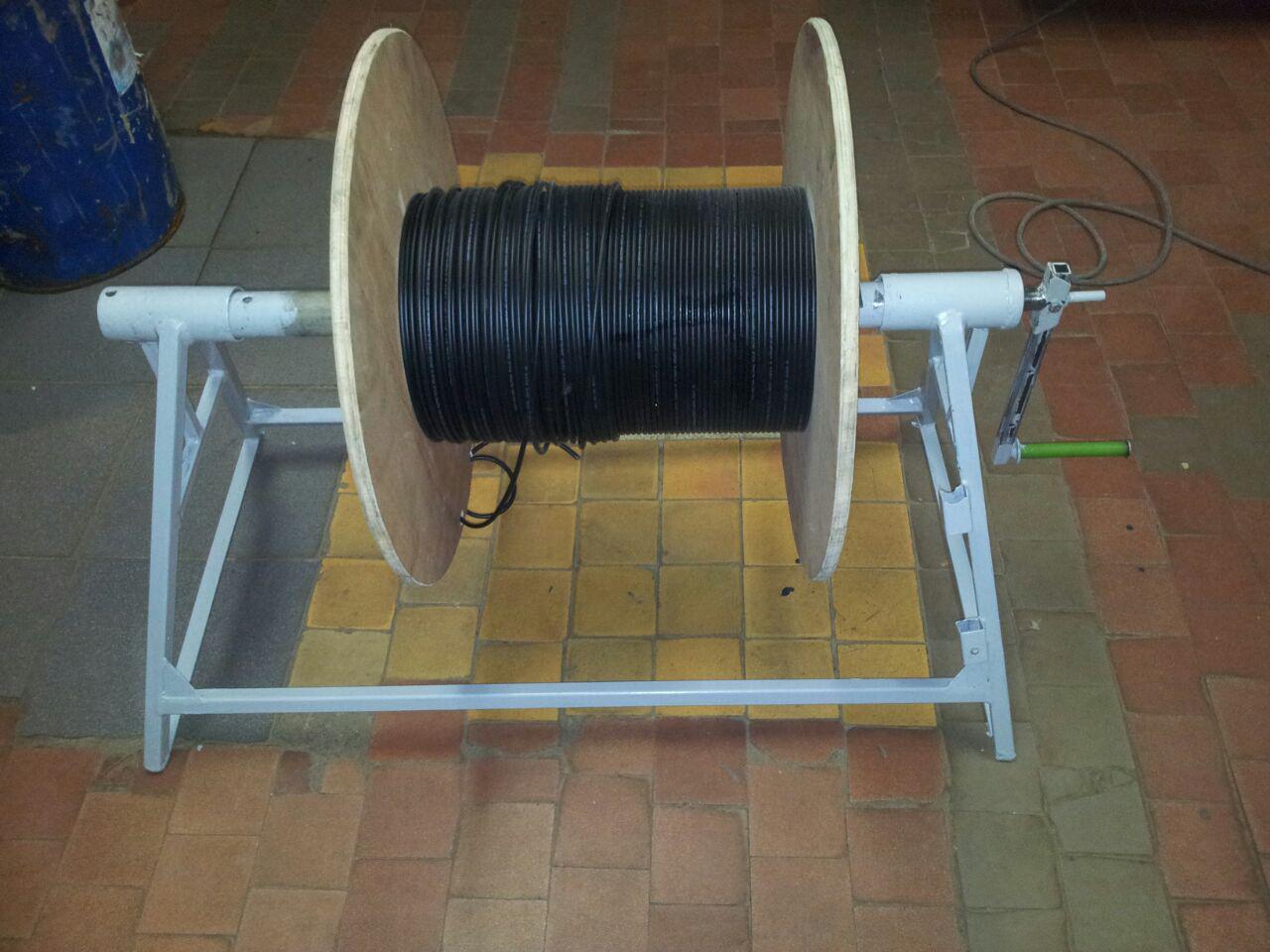

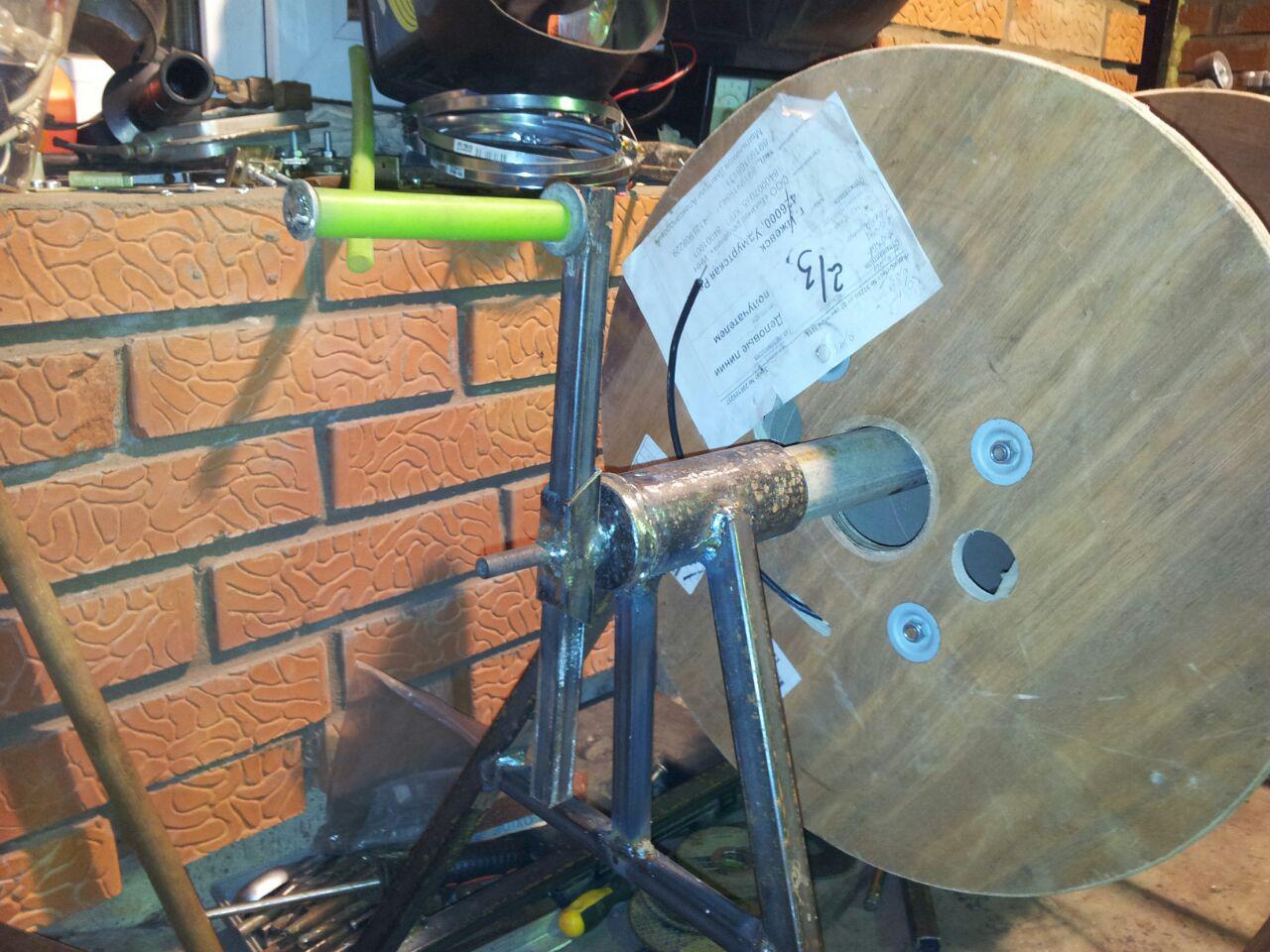

козлики для отмотки кабеля

[Bachaa]

Чет не пойму какие габариты катушки у тебя.

[Vasmer]

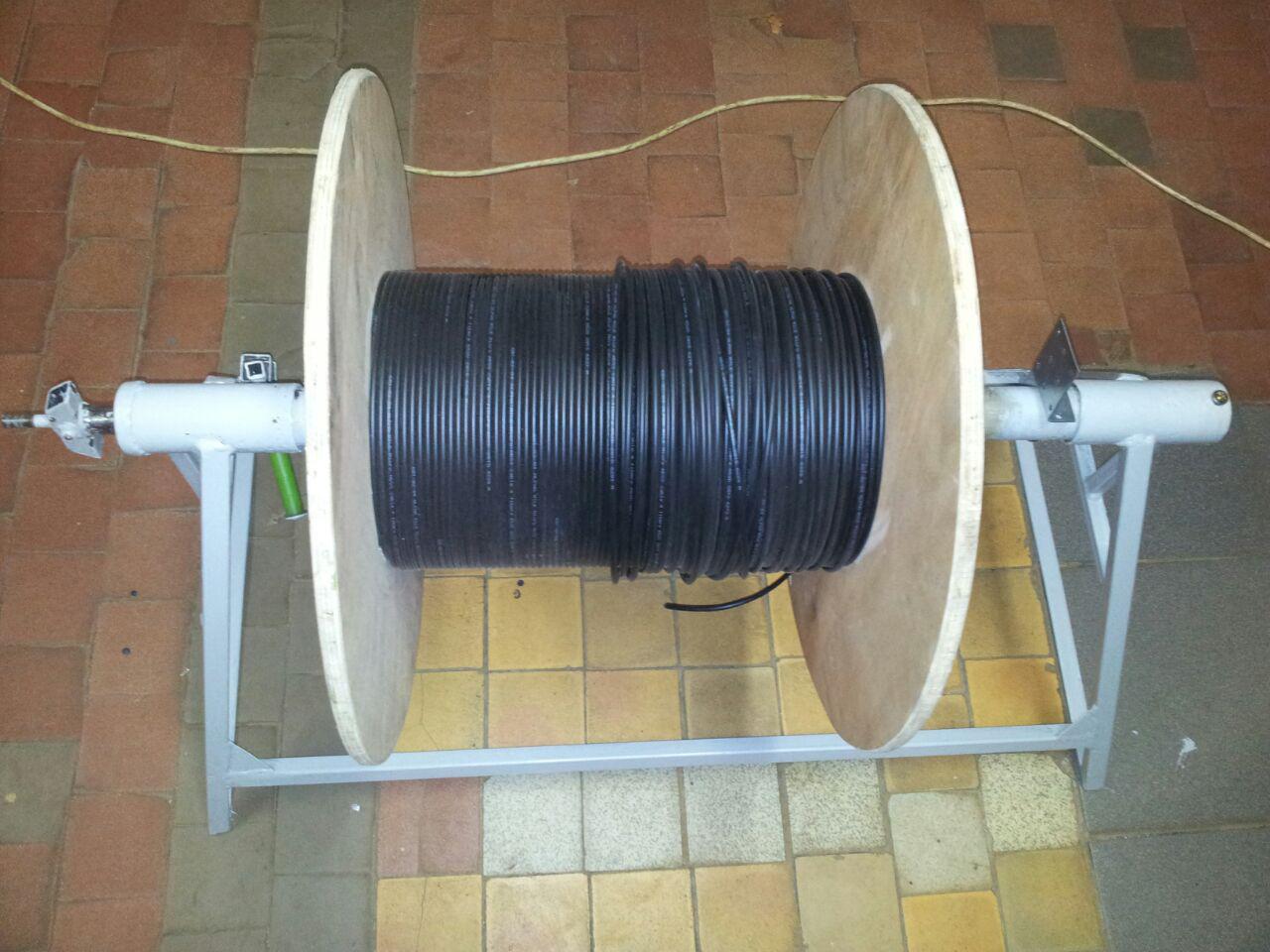

у этой на фото диаметр 50 см ширина 37см

[Bachaa]

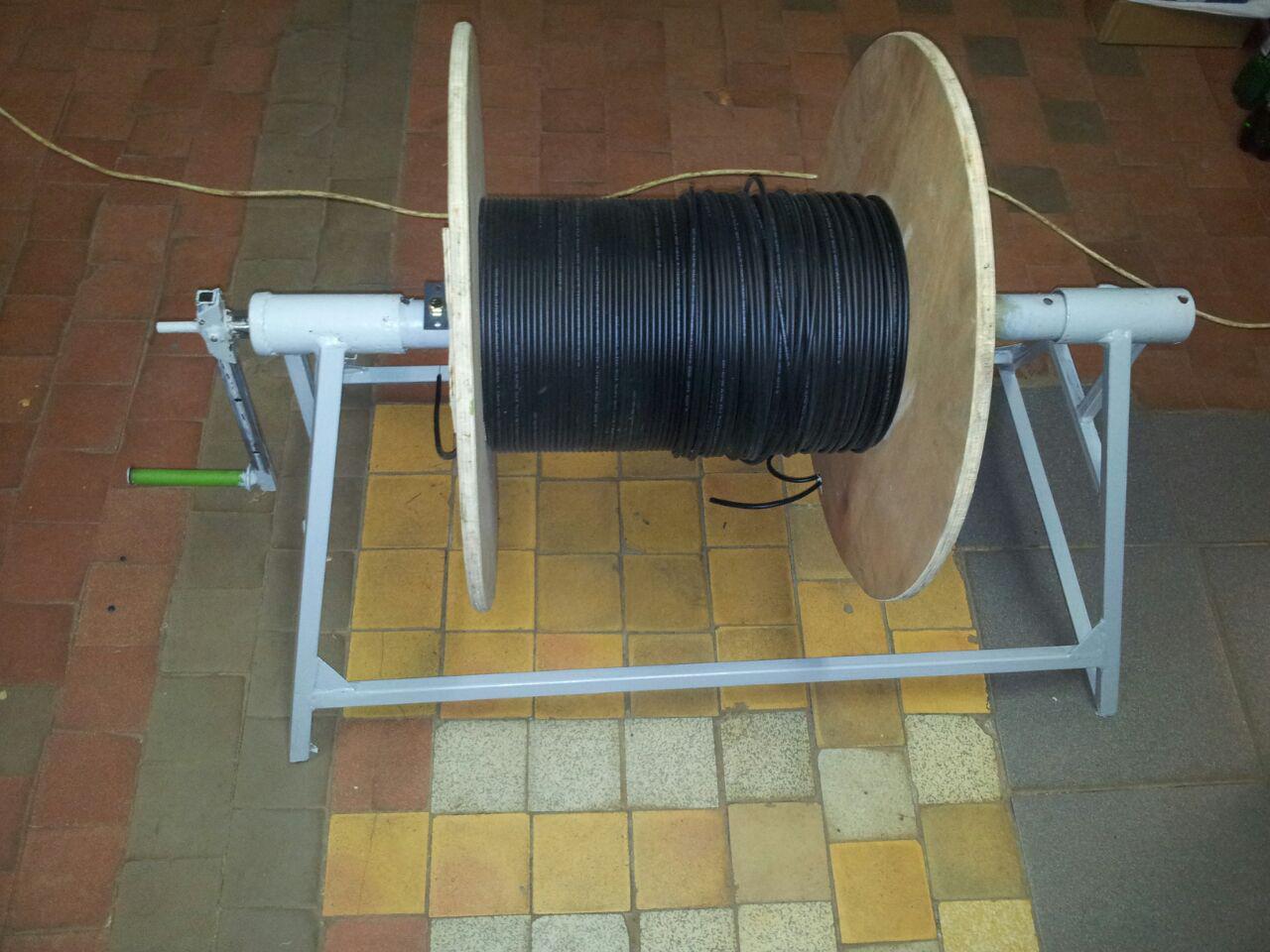

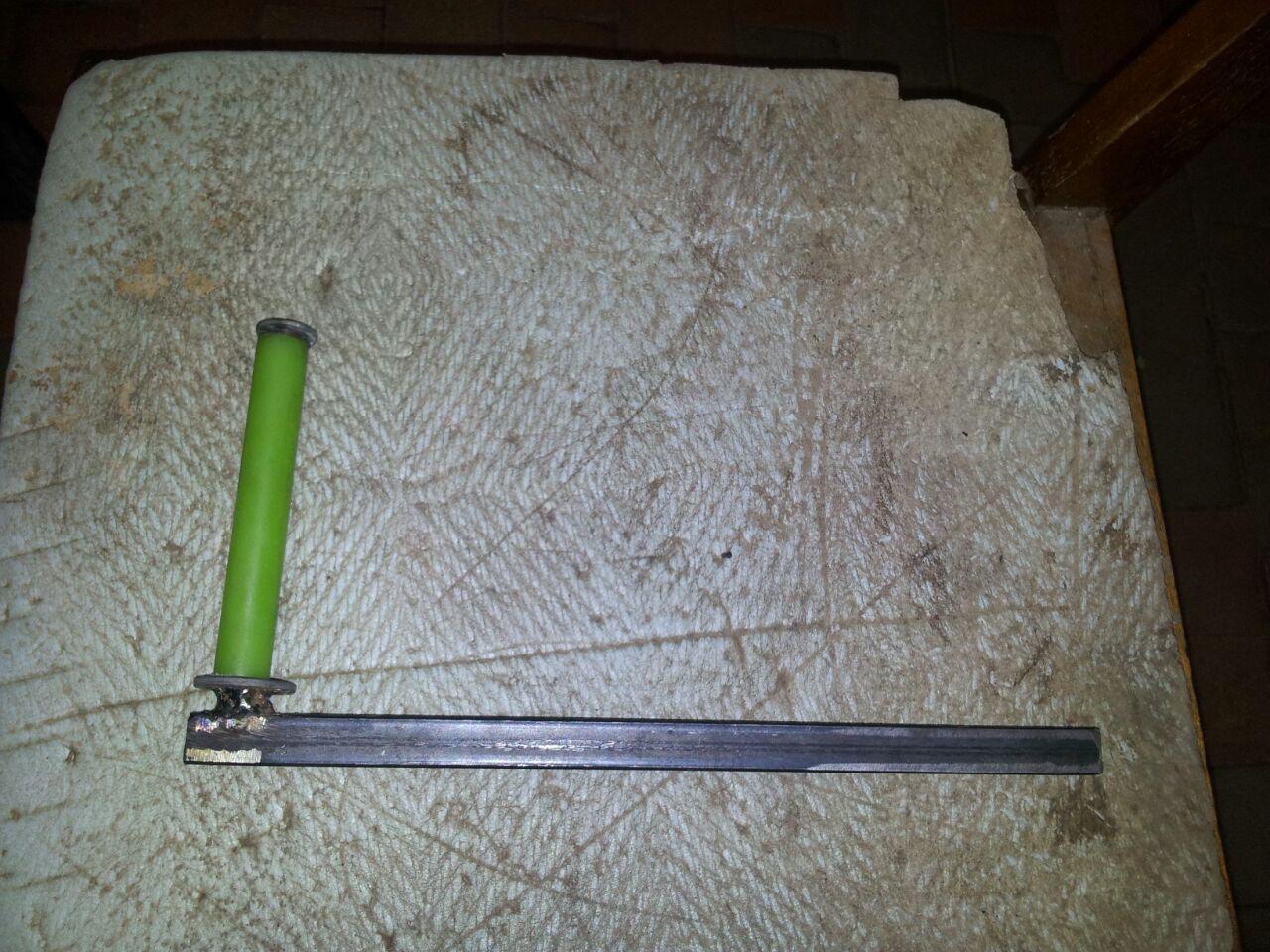

Надо было цепной привод с педальками прикручивать.

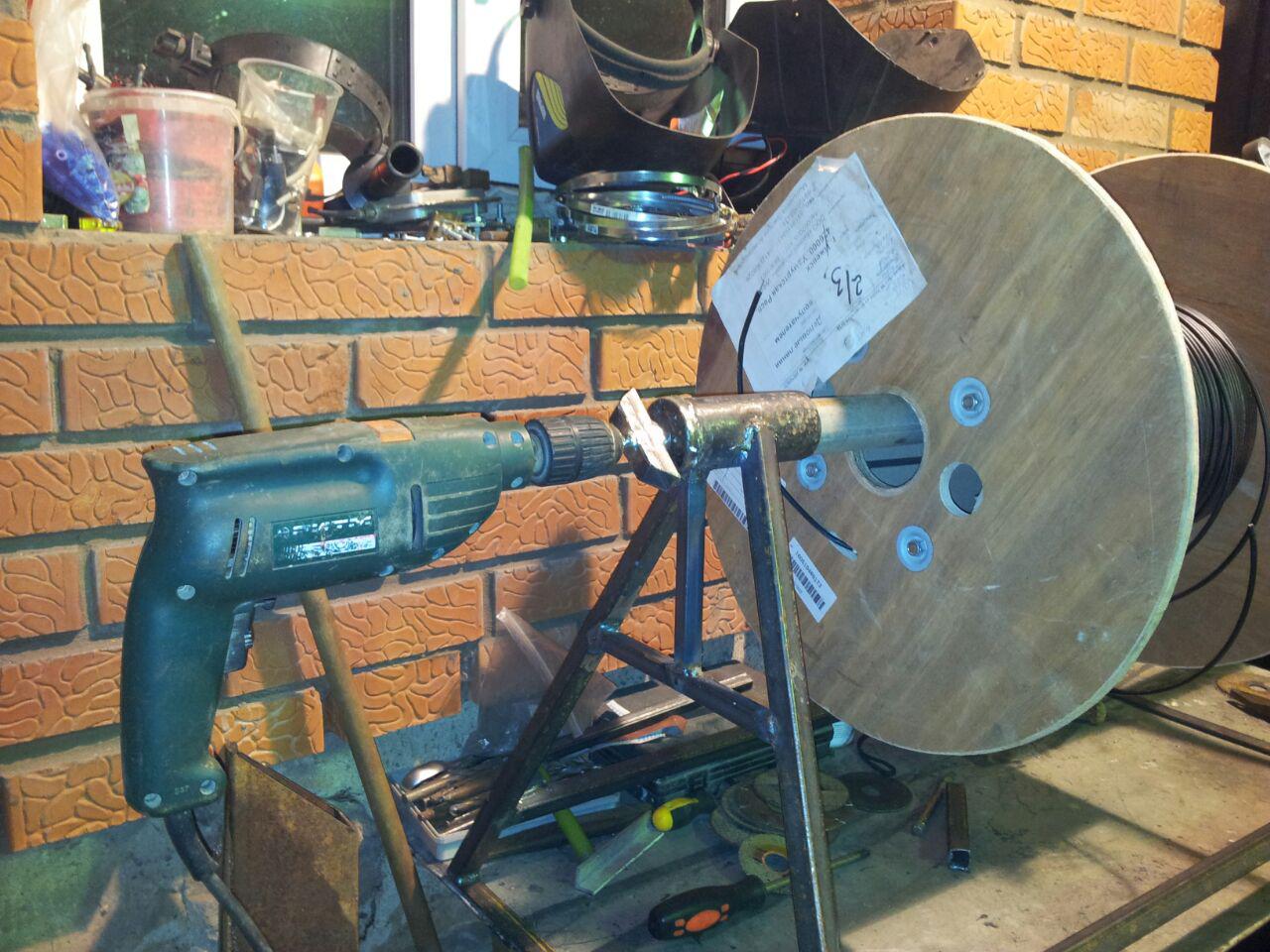

Дрель для ленивых :)

[Vasmer]

под перемотку надо низкооборотистую дрель как для размешивания строительных смесей



под изготовление последней ушло около 2 вечеров неспешного пиления и придумывания каким образом это будет работать

[Vasmer]

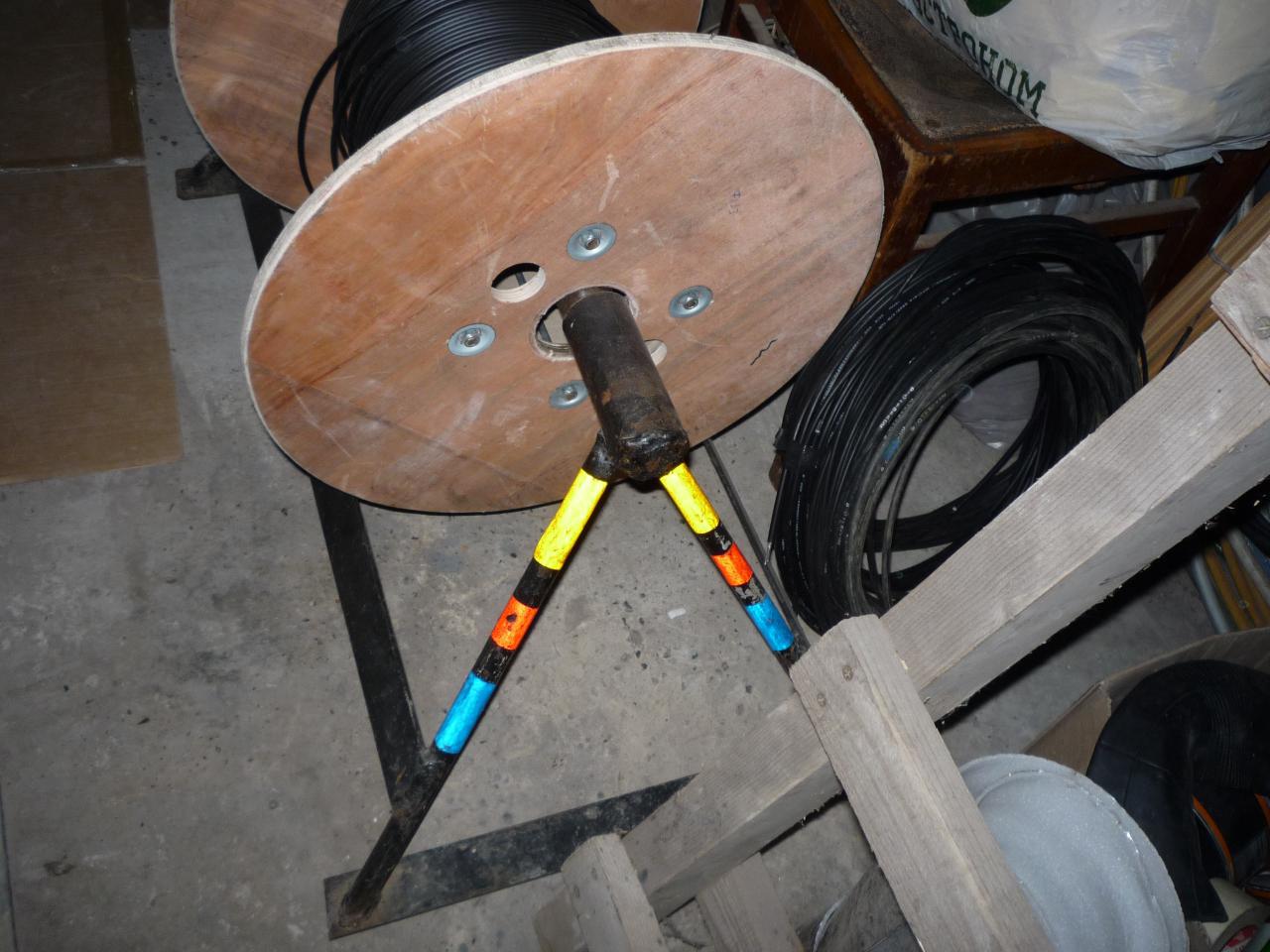

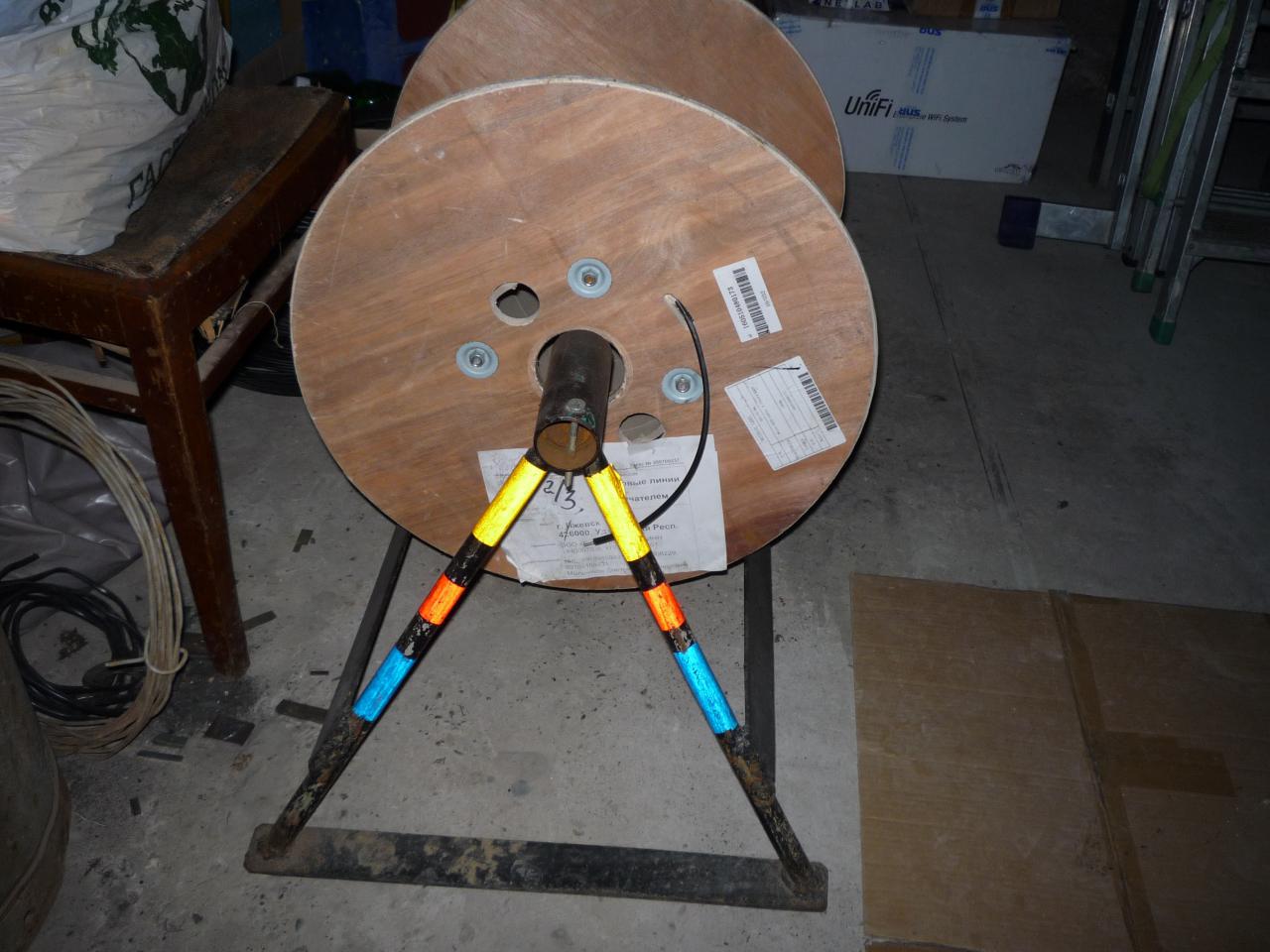

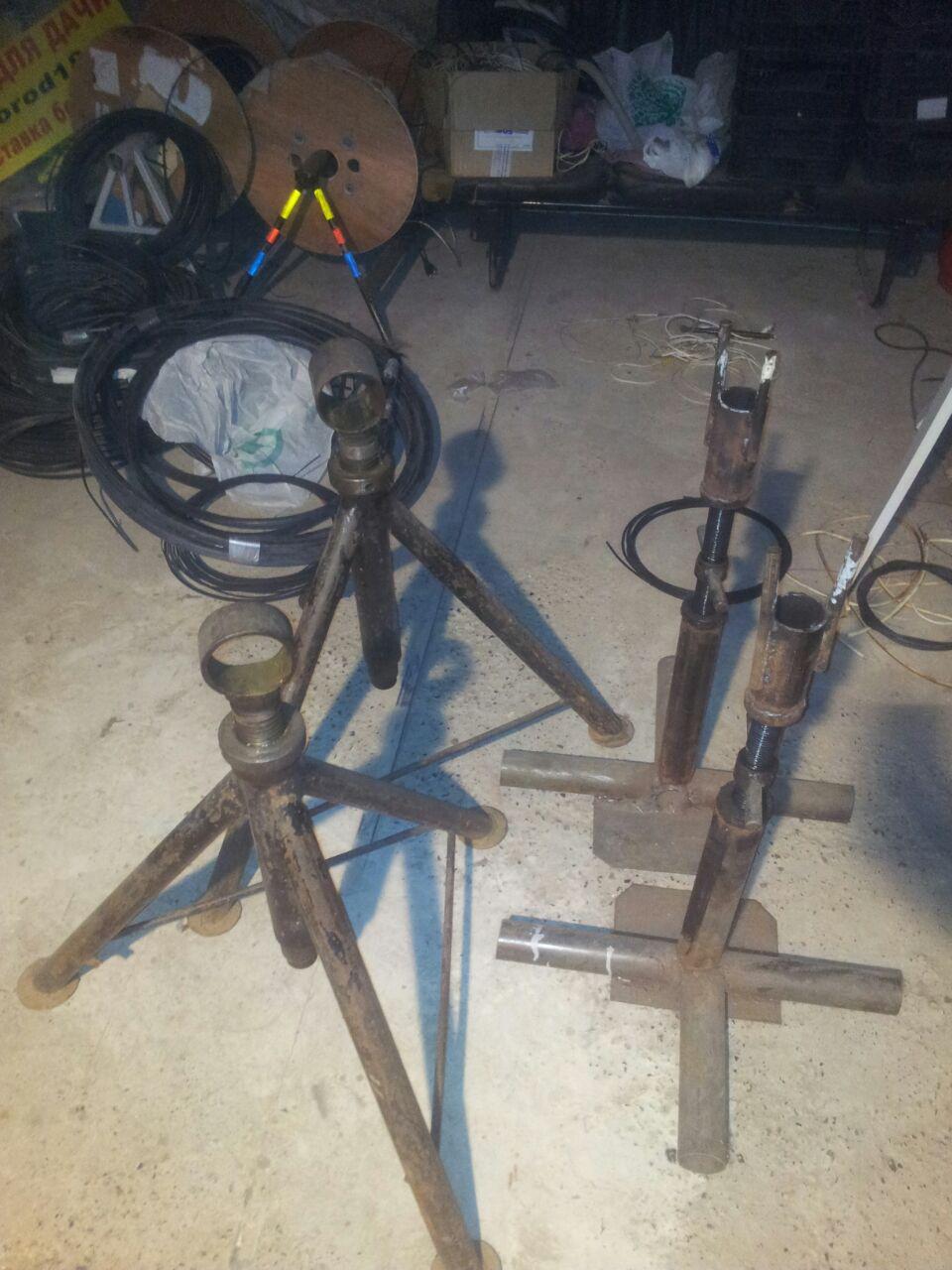

те что стоят с лева пользуемся давно конструкция надежная

те что с права купил недавно за 500р конструкция ненадежная неустойчивы прийдется перевариветь основание у вторых ,но регулировка удобне чем у первых и при помощи правой и левой резьбы поднимаются за один поворот выше

[labi]

фотоотчёт с места эксплуатации



Пошел HERO+ на зарядку ставить.

Вначале ТЗ:





Ага?

[Bachaa]

Ага?



Какая толщина металла на станине? Подшипники не будем использовать на роликах?

Под разные диаметры катушек, как мне кажется надо сделать в раме еще несколько пазов для перемещения роликов.

[labi]

Ага?



Какая толщина металла на станине? Подшипники не будем использовать на роликах?

Под разные диаметры катушек, как мне кажется надо сделать в раме еще несколько пазов для перемещения роликов.



Сталь 4 мм. Подшипники - это обязательно. Делать хуже прототипа - не есть правильно.



Относительно шага, в этой конструкции ролики имеют бОльший диаметр - 60 мм. Поэтому вероятность задевания нижнего края направляющих меньше.



Я вначале тоже нарисовал больше пазов под ролик, но при моделировании ряда диаметров барабана выяснилось, что оно ни к чему.



Думаю, что ролики меньшего диаметра буржуи нарисовали исходя из экономии. Они обладают большим сопротивлением качению и на них барабан может застревать при меньшем размере выщерблин.



Однако это всё предположения - практика укажет правильное направление развития этой хрени. Однако, если настаиваете, - таки не жалко.

[Bachaa]

Однако, если настаиваете



Я просто уточнил. Пусть будет по вашему.

[labi]

Однако, если настаиваете



Я просто уточнил. Пусть будет по вашему.



Ни-ни, я пояснил то, почему нарисовал именно так. А вы заказывайте то, что считаете нужным.



У нас ещё не обозначена конечная цель. Если нужно максимально дешёвое устройство - надо делать тонкие ролики, как у прототипа, и большее число шагов. Можно сталь использовать тоньше (1.5 мм для маленьких барабанов будет достаточно, для больших - около предела, можно местами усилить). Если нужно, чтобы работало лучше - может надо ещё большего диаметра ролики.
