Bachaa Posted July 10, 2018 Posted July 10, 2018 Ну он с малого начинает :) А потом во вкус войдет. Вставить ник Quote
ALEX_SE Posted July 11, 2018 Posted July 11, 2018 Для больших барабанов у нас большие домкраты есть :) Вот мне прислали бухту ОПЦ-Д2 полтора километра диаметр больше метра. Сначала думали то же кабель легкий раскатим. Ага. Метров 300 раскатали потом тааак запуталось :)) А кабель плоский его не желательно совсем на воздушках витым вешать. Отсюда у меня и мысль возникла из тележки для УЗК сделать такой барабан что бы намотать на него а потом по мере необходимости отматывать. И в машину влазает это не деревянный барабанище которым поцарапаешь все. А как в такой бухты в восьмерку перематывать я не знаю :)) Что до табуреток - от них нужна была муфта и стойки с резьбой. Получилась конструкция типа нижеуказанной. Вставить ник Quote
frol13 Posted July 11, 2018 Posted July 11, 2018 3 часа назад, ALEX_SE сказал: Вот мне прислали бухту ОПЦ-Д2 полтора километра диаметр больше метра. Сначала думали то же кабель легкий раскатим. Ага. Метров 300 раскатали потом тааак запуталось :)) А кабель плоский его не желательно совсем на воздушках витым вешать. Вот теперь понятно, о чем идет речь. Кабель не малоразмерный. Бухту надо на что-то вешать для размотки. Вставить ник Quote
ALEX_SE Posted July 11, 2018 Posted July 11, 2018 50 minutes ago, frol13 said: Бухту надо на что-то вешать для размотки. Для этого её надо на что-то намотать и потом это что-то таскать по всей трассе :) Вот и озадачился девайсом для того, что-бы куда-то сматывать такой кабель что бы удобно и разматывать потом и транспортировать. У меня один кусок может быть 500 метров, второй 50 а третий 200. И все разматывается не с одного места. Вставить ник Quote
frol13 Posted July 11, 2018 Posted July 11, 2018 49 минут назад, ALEX_SE сказал: Для этого её надо на что-то намотать и потом это что-то таскать по всей трассе :) Вот это мне кажется лишней операцией. Надо ее надеть на что-то круглое и сразу разматывать. Вставить ник Quote
ALEX_SE Posted July 11, 2018 Posted July 11, 2018 12 minutes ago, frol13 said: Вот это мне кажется лишней операцией. Надо ее надеть на что-то круглое и сразу разматывать. Этого круглого метрового диаметра которое еще и крутится под рукой не оказалось. Знал бы что кончится хорошим запутыванием - скрутил бы из дощечек какой-нить барабан. Вставить ник Quote

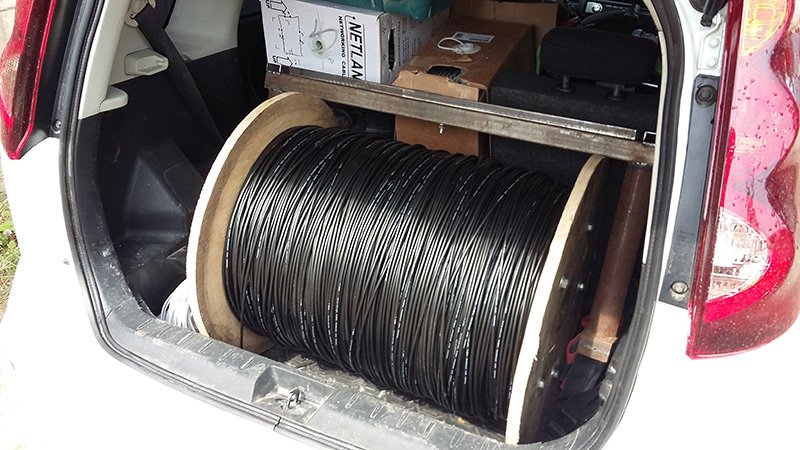

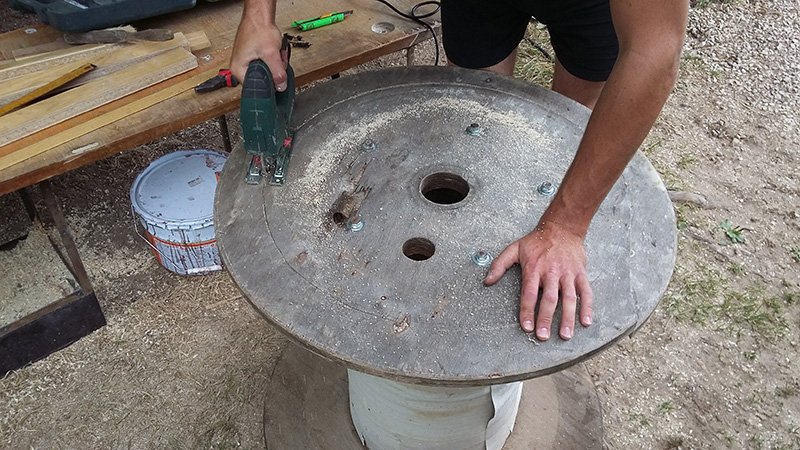

Bachaa Posted July 16, 2018 Posted July 16, 2018 Сегодня делали раскатку под мобильную бригаду. Начали с катушки. Подрезали щечки, чтобы влазила в ниссан ноут. Перемотали на барабан 1,4 км кабеля. И сделали вот такую гравицапу. Вставить ник Quote
satboy Posted July 16, 2018 Posted July 16, 2018 В 11.07.2018 в 08:42, ALEX_SE сказал: Для больших барабанов у нас большие домкраты есть :) Вот мне прислали бухту ОПЦ-Д2 полтора километра диаметр больше метра. Сначала думали то же кабель легкий раскатим. Ага. Метров 300 раскатали потом тааак запуталось :)) А кабель плоский его не желательно совсем на воздушках витым вешать. Все давно украдено придумано до вас.. ОПЦ-Д2 и аналоги замечательно наматываются на катушки для шлангов.. Если попадется на глаза - сфоткаю, как на аналогичной катушке заменил побитые щечки... 800 метров ребята умудрялись намотать и еще место оставалось. Вставить ник Quote
ALEX_SE Posted July 16, 2018 Posted July 16, 2018 Видел такие в магазинах, хотели для питающих кабелей использовать, но что-то хлипковатыми показались. Правда есть и посерьезнее полностью металлические. Видал у коммунальщиков. Но не дешевые. За счет узла подачи воды. А на указанную сколько влазает? Вставить ник Quote
satboy Posted July 17, 2018 Posted July 17, 2018 12 часов назад, ALEX_SE сказал: Видел такие в магазинах, хотели для питающих кабелей использовать, но что-то хлипковатыми показались. Правда есть и посерьезнее полностью металлические. Видал у коммунальщиков. Но не дешевые. За счет узла подачи воды. А на указанную сколько влазает? 350-500 м, в зависимости... виток к витку или как есть... Поначалу задалбываешся крутить, ибо маленький оборот опты получается. Надо брать 300 ПНД в качестве центра, делать 500 щечки Вставить ник Quote
ALEX_SE Posted July 17, 2018 Posted July 17, 2018 1 hour ago, satboy said: Надо брать 300 ПНД в качестве центра, делать 500 щечки НУ да именно потому я и смотрел на барабан от УЗК - диаметр приличный, километра полтора намотать можно. Готовые видел у коммунальщиков со шлангами высокого давления. Даже нашел где их делают такие. Может проще будет заказать без устройства для подвода воды - подешевле. Ну или местных нагрузить - тут завод все-таки, не просто так :)) Вставить ник Quote
Bachaa Posted July 17, 2018 Posted July 17, 2018 56 минут назад, ALEX_SE сказал: Готовые видел у коммунальщиков со шлангами высокого давления. Даже нашел где их делают такие. о чем речь? Вставить ник Quote
satboy Posted July 17, 2018 Posted July 17, 2018 5 минут назад, Bachaa сказал: о чем речь? Тележка от УЗК... типа такой, стоит 5к рублей в розницу. Вставить ник Quote
ALEX_SE Posted July 17, 2018 Posted July 17, 2018 http://www.ult.ru/products/243_1.html Вот оно. Еще и видео было там же но что-то нет. Внешне похоже 2 minutes ago, satboy said: типа такой, стоит 5к рублей в розницу. Есть некоторые сомнения что тонкий кабель будет наматываться. УЗК же за счет гибкости укладываются на внешний радиус катушки хотя подается изнутри неё. Вставить ник Quote
satboy Posted July 17, 2018 Posted July 17, 2018 Уложить можно... Но нужно аккуратно это делать.. Внешнюю стеночку можно сделать из пластика, которым барабаны еврокабель защищает... у нас всех такие должны защиты быть в огромных количествах.. Вставить ник Quote
Bachaa Posted July 17, 2018 Posted July 17, 2018 15 минут назад, satboy сказал: Тележка от УЗК... не взлетит без щечек. Вставить ник Quote
ALEX_SE Posted July 17, 2018 Posted July 17, 2018 не видел той защиты :)) утащили видимо :))) Вставить ник Quote
satboy Posted July 17, 2018 Posted July 17, 2018 5 часов назад, ALEX_SE сказал: не видел той защиты :)) утащили видимо :))) Вставить ник Quote

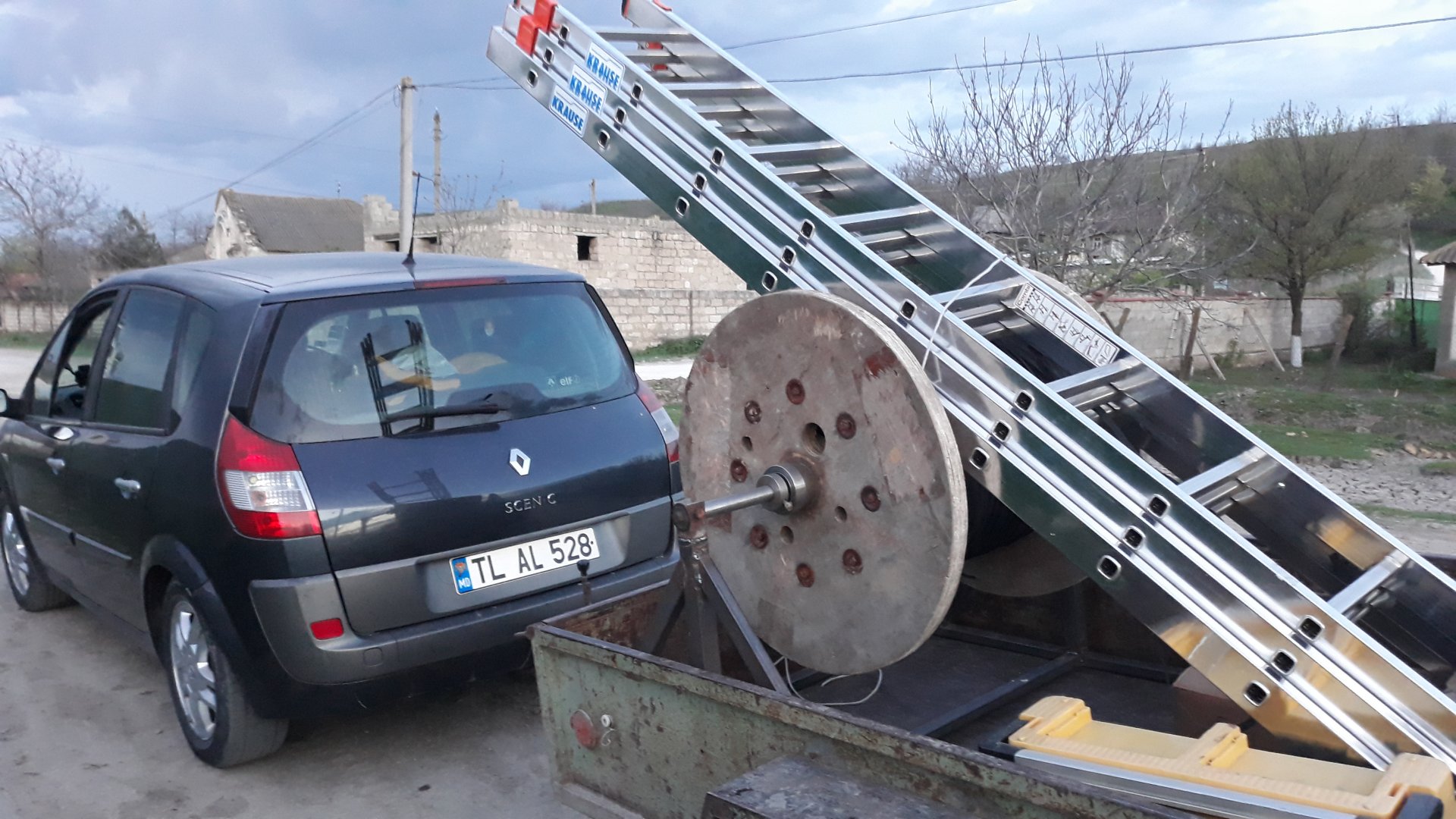

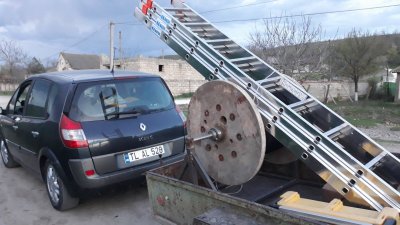

Saab95 Posted July 23, 2018 Posted July 23, 2018 В 11.07.2018 в 08:42, ALEX_SE сказал: А кабель плоский его не желательно совсем на воздушках витым вешать. Я вам фотку покажу, принцип понятен как избавиться от витков на кабеле? =) Вставить ник Quote

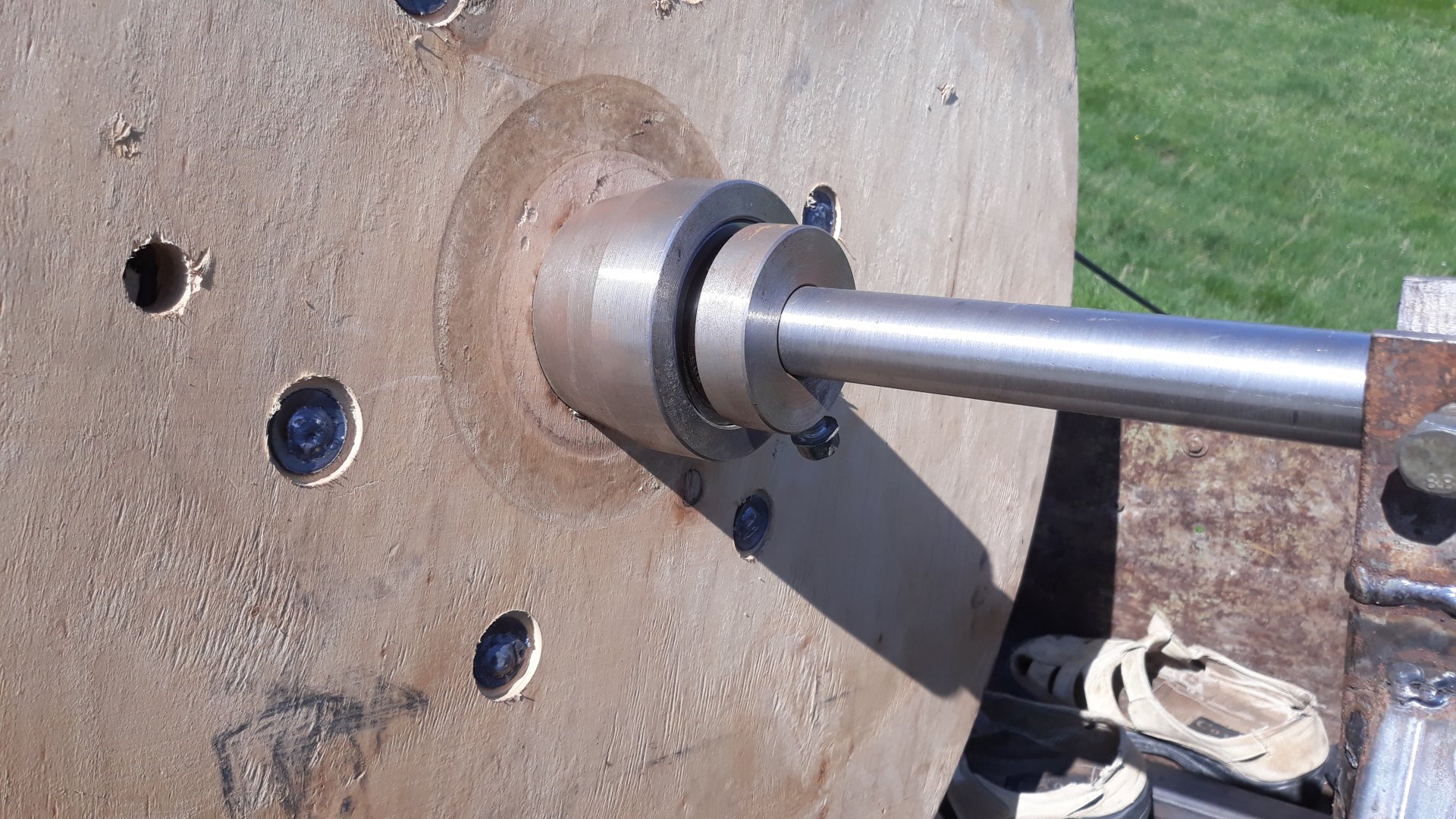

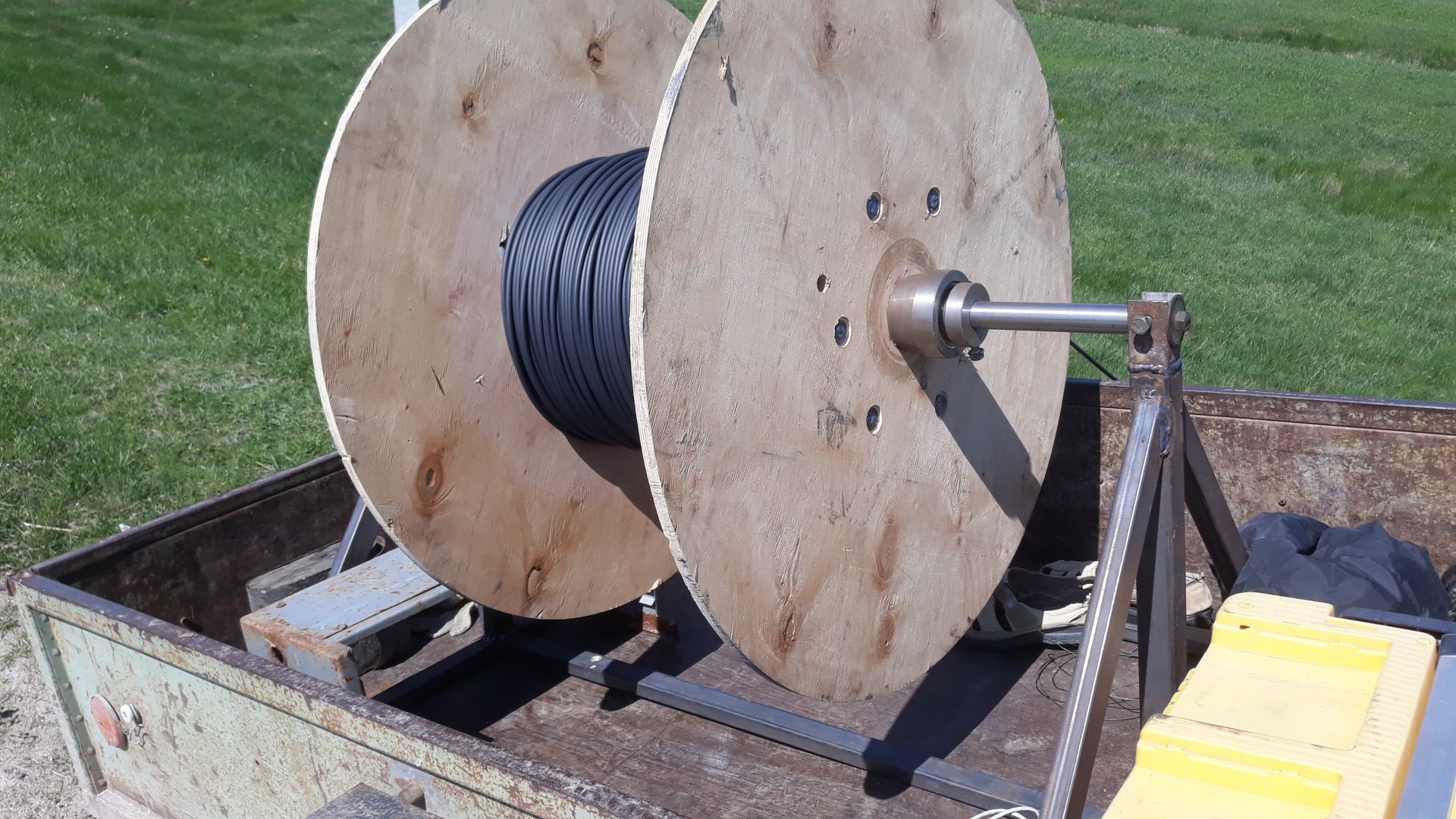

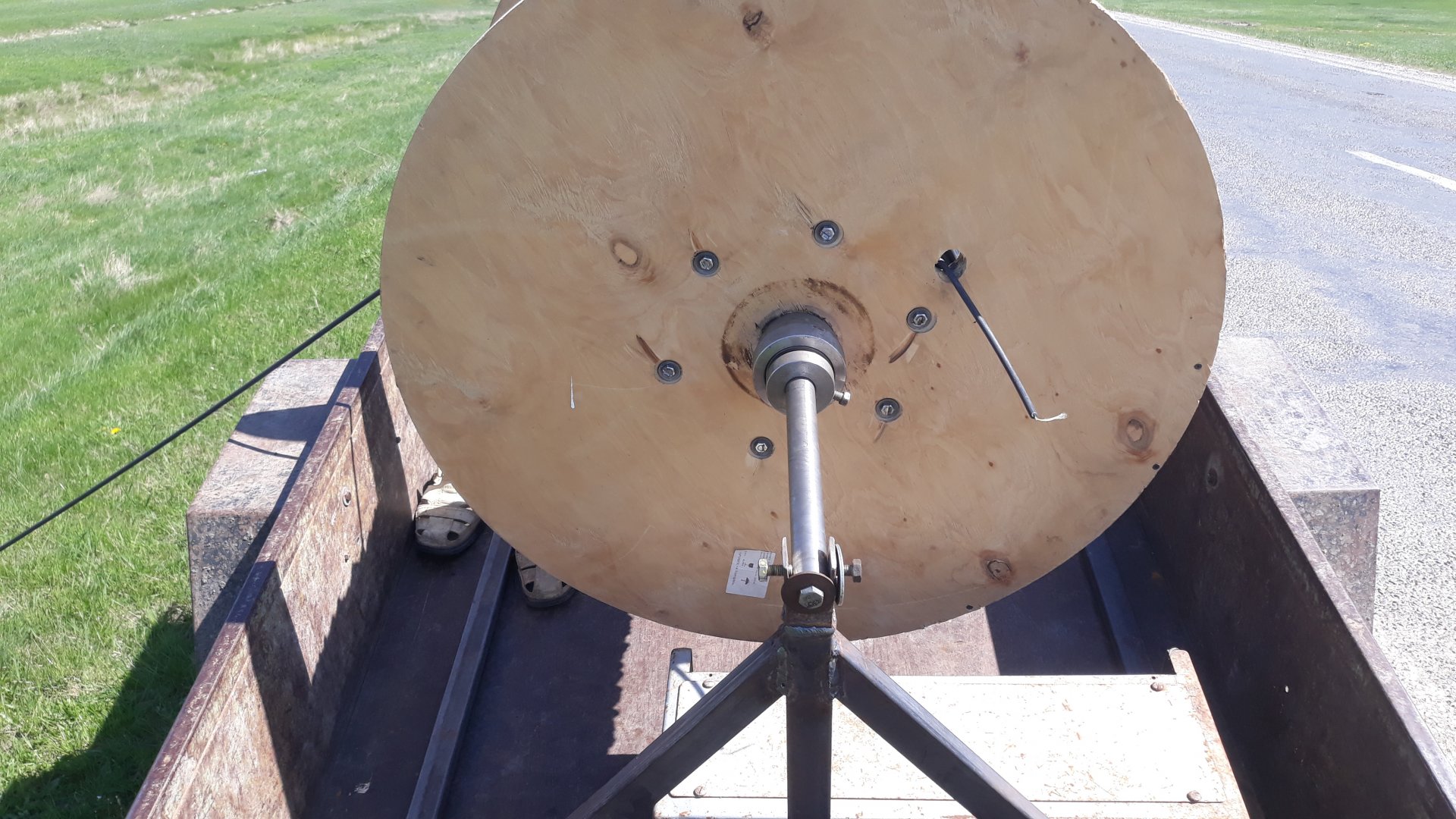

Saab95 Posted July 24, 2018 Posted July 24, 2018 Ну вот и понятно. Крепите барабан на оси, эту ось на шарнир для вращения вокруг своей оси. Один тянет кабель, второй крутит барабан что бы кабель ровно разматывался. Вставить ник Quote
avistudio Posted July 24, 2018 Posted July 24, 2018 (edited) Давно хотел показать вам, еще не готово т.к. нету пока системы торможения. http://youtu.be/E8LQwjYSKvo Edited July 24, 2018 by avistudio Вставить ник Quote
Saab95 Posted July 25, 2018 Posted July 25, 2018 Так тормоз дисковый автомобильный поставьте на вал и всего делов. Со стороны размотки кабеля рычаг такой формы, что бы при натяжении кабеля он давил на рычаг и нажимал его вниз. На рычаг ролик для кабеля. При нажатии на рычаг он должен освобождать тормоз, при отпускании рычага пружина должна поднимать его вверх и давить на тормоз. К тормозу подключаете ГТЦ, на который и давит рычаг. Соответственно длиной рычага регулируете усилие в зависимости от размера катушки и типа кабеля. Вставить ник Quote
satboy Posted July 25, 2018 Posted July 25, 2018 25 минут назад, Saab95 сказал: тормоз дисковый автомобильный Хватит и велосипедного Вставить ник Quote
avistudio Posted July 25, 2018 Posted July 25, 2018 Есть пара идей, доделаю и покажу Вставить ник Quote
