Устройства для размотки и перевозки кабеля

[Bachaa]

8 часов назад, AAS сказал:

нам "согнуть" не удалось :)

Клевая ось получилась! Она вероятно гнется, но возвращается в исходное состояние. Иначе ГНБ бы не работало :)

[Bachaa]

В 20.12.2017 в 00:30, RN3DCX сказал:

LABI исчез...

Появился на днях опять!  Было бы интересно узнать чем дело кончилось.



В 24.01.2017 в 15:02, мишаня сучков сказал:

LABI где и когда будет раскатка ждём уже 5 месяц деньги просил сразу перевести а вот раскатку хрен.

Два года прошло. Может есть новости ?

[labi]

6 часов назад, Bachaa сказал:

Появился на днях опять!  Было бы интересно узнать чем дело кончилось.



Два года прошло. Может есть новости ?

Тоже интересно.

[Oleg_mouse]

мдаааа... пипец.



[Bachaa]















У меня натяжная машина этой фирмы.





[vurd]

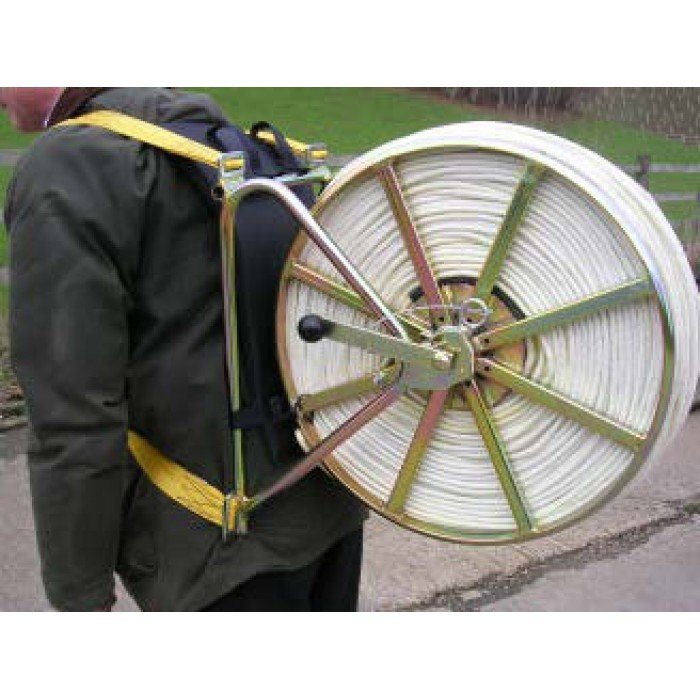

И фару ему на лоб, чтобы ночью работал.

[Bachaa]

@vurd он по жэпээс

[PuZaN]

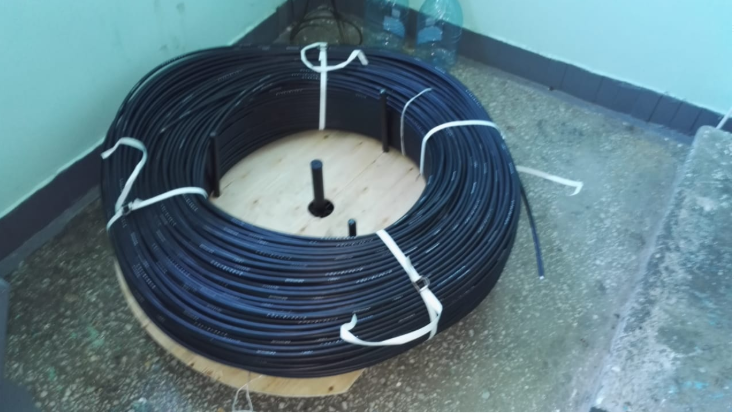

Прикупили тут себе размотчик СР 0.7 (  для бухт до 700 мм, массой до 50 кг) за 6500 рублей.

Не догадался сфоткать, но внутри на оси сделано без подшипника, какая-та втулка (фторопластовая чтоли) посмотрим на сколько хватит.



Пришлось его сразу затестировать на диаметр 1 метр/массу примерно 80 кг. Отогнули ухо для выдачи кабеля, и добавили немного фанеры;)

Инерцию конечно набирает сильную при размотке, приходится аж придерживать ногой/рукой.

Моих восторженных эмоции не хватает выразить радость.

И немой вопрос- какого муя, я не додумался такую штуку купить/смастерить ещё в 2005 году. Столько времени и нервов потрачено на размотку вручную, среди "соплей спайдермена".

Edited July 1, 2020 by PuZaN

[Bachaa]

@PuZaN добро пожаловать в лигу горизонтальных размотчиков кабла :)

[satboy]

В 01.07.2020 в 20:18, Bachaa сказал:

@PuZaN добро пожаловать в лигу горизонтальных размотчиков кабла :)

Решаю аналогичный ребус, тк прислали км дропа бубликом...   Стоит задача как всегда - мобильность девайса в обычной машине.

На днях попробую закончить, все детали уже готовы.. осталось немного слесарных работ

[BAHbKA]

@PuZaN как бы такую в Минск прикупить ))

[Saab95]

Ступичный подшипник от ВАЗ и от него же литой диск, подшипник закрепить за металлическую рамку и готова раскатка. Иногда просто диву даешься за стоимость некоторых изделий.

[BAHbKA]

12 часов назад, Saab95 сказал:

Ступичный подшипник от ВАЗ и от него же литой диск, подшипник закрепить за металлическую рамку и готова раскатка. Иногда просто диву даешься за стоимость некоторых изделий.

мне некогда этим заниматься, а кто может собрать не знаю.

[PuZaN]

В 04.07.2020 в 00:40, BAHbKA сказал:

@PuZaN как бы такую в Минск прикупить ))

В моем сообщение ссылка же. У них вроде как есть отправка в регионы. Как я понял что большую часть этих раскатчиков из Петербурга отправляют, конторы рядом с заводом что их производит. Нам нужно было срочно и в наличии в Москве.



10 часов назад, BAHbKA сказал:

мне некогда этим заниматься, а кто может собрать не знаю.

Там есть ещё старшая модель (на ногах )http://kasus.su/?wpsc-product=стойка-намотки-кабеля-сн-05-50р вот она вроде как с подшипником, но нам с ногами не удобно перевозить.



В 02.07.2020 в 22:37, satboy сказал:

Решаю аналогичный ребус, тк прислали км дропа бубликом...   Стоит задача как всегда - мобильность девайса в обычной машине.

На днях попробую закончить, все детали уже готовы.. осталось немного слесарных работ

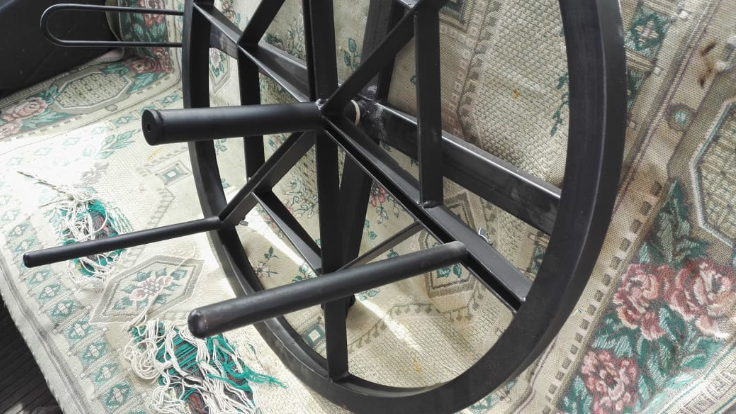

Первая фотография в моем сообщение - это на заднем сиденье Логана. Достаточно мобильно получается.

[PuZaN]

23 часа назад, Saab95 сказал:

Ступичный подшипник от ВАЗ и от него же литой диск, подшипник закрепить за металлическую рамку и готова раскатка. Иногда просто диву даешься за стоимость некоторых изделий.

Здесь внутренние штыри регулируемые (на барашках). Можно подобрать под свой внутренний диаметр, чтоб кабель не болтался и волокна не спадывали.

[Saab95]

6 минут назад, PuZaN сказал:

Здесь внутренние штыри регулируемые (на барашках). Можно подобрать под свой внутренний диаметр, чтоб кабель не болтался и волокна не спадывали.

У нас монтажники несколько лет назад тоже просили такие раскатки, только после нескольких попыток их использования бросили такую затею. Дальше все свелось просто к скидыванию с крыши веревки, к ней подвязывается кабель с машины и затягивается на верх, далее протягивается куда надо, после обрезается, лишний кусок скидывается с крыши и наматывается обратно на катушку. При долговременном использовании не возникает большого количества обрезок оптики.

[PuZaN]

2 часа назад, Saab95 сказал:

У нас монтажники несколько лет назад тоже просили такие раскатки, только после нескольких попыток их использования бросили такую затею. Дальше все свелось просто к скидыванию с крыши веревки, к ней подвязывается кабель с машины и затягивается на верх, далее протягивается куда надо, после обрезается, лишний кусок скидывается с крыши и наматывается обратно на катушку. При долговременном использовании не возникает большого количества обрезок оптики.

Тут наверное все от ситуации зависит. На домах в 2/5 этажей, ставили козлы у дома и разматывали с барабана по вашему методу. На домах 16/22 этажа, затягивать на крышу уже не очень удобно. Проще на лифте поднять бухту, и ставить уже у последней точки подвеса.

[Saab95]

50 минут назад, PuZaN сказал:

Тут наверное все от ситуации зависит. На домах в 2/5 этажей, ставили козлы у дома и разматывали с барабана по вашему методу. На домах 16/22 этажа, затягивать на крышу уже не очень удобно. Проще на лифте поднять бухту, и ставить уже у последней точки подвеса.

По сути нет разницы какой дом. Тянуть то как-то надо с дома на дом, это опять или по веревке, или тросоходом. А какая разница как перекидывать, с крыши кидать кабель, или с земли подтягивать? У нас затягивают на первый дом кабель через ролик, далее с того же ролика тянут на второй дом, крепят, далее протягивают кабель на первом доме и обрезают. Да, если кабель толстый то он и тяжелый, затягивать не просто, но толстый в маленькое колечко особо и не свернуть, поэтому не на каждый чердак его можно пронести. И если так подумать, то расходы времени при работе с большой катушкой меньше, т.к. не требуется перемотка кабеля на раскатку. Именно по этой причине у нас раскатки и не прижились.

[LostSoul]

32 минуты назад, Saab95 сказал:

У нас затягивают на первый дом кабель через ролик, далее с того же ролика тянут на второй дом, крепят

а если трасса 5-6 домов?



[Saab95]

1 час назад, LostSoul сказал:

а если трасса 5-6 домов?

В этом случае раскатка точно не поможет. Не с крыши же ее скидывать?



При таких стройках задействовано много людей. На всех крышах устанавливаются ролики, по которым протягивается кабель по цепочке через все дома. Далее от дальнего места от катушки кабель крепят, скручивают запасы, ролики меняют на подвесы и так до катушки, потом лишний кабель обрезают и на веревке спускают с крыши обратно на катушку.



Но так прокладывать довольно дорого, т.к. на каждом доме нужно по 3 человека на крыше. Если это 5 домов, то уже 15 человек, не считая человека у катушки. Поэтому так прокладываем редко, проще и дешевле перекидывать только один пролет за раз, устанавливать муфту и сваривать. Все равно потом это делать придется.

[Bachaa]

1 час назад, LostSoul сказал:

а если трасса 5-6 домов?

Я 2 километра раскатывал. На 20 домов примерно. НО я предварительно ставил трубостойки. И очень круто получается. Раскатка внизу, главное на первый дом поднять и пошло поехало. Через пол города.

[LostSoul]

Рыдаю. 20 домов и пол города.

Ах как хочеться вернуться  , ах как хочется ворваться в городок....



В иоем детсве 20 домов это не везде от метро до метро хватает

[frol13]

В 05.07.2020 в 17:12, Bachaa сказал:

Я 2 километра раскатывал. На 20 домов примерно.

А мне довелось ( с бригадой , конечно) раскатать по домам 4 с чем-то км одной стройдлиной. Эпос целый. Зимой, с входом и выходом через кабельные вводы на трёхэтаже и пересечением ВЛ110 кВ верхом ( она там ниже домов,  а дело давно было, тогда ещё такие разрешения давали).

Бригада вторую в своей жизни строительную длину воздухом прокладывала. Первая была 2 с чем-то км. Там они учились. Вторую делали на зачёт. Третью-сами. Трое нас было, шеф-монтажеров. А их человек 15. Научились.

[Bachaa]

2 минуты назад, frol13 сказал:

ВЛ110 кВ верхом ( она там ниже домов)

И как такое согласовали ?



23 часа назад, LostSoul сказал:

Рыдаю. 20 домов и пол города.

Ну это я образно. На самом деле из узла бвло 11 волс по 48 волокон каждая. Приблизительно по 20 домов луч + по 20 всякие отводы от домов.

Ну в диаметре получается 5-6 км приблизительно от узла. Чем не город ? Очень даже не маленький город.

[frol13]

12 часов назад, Bachaa сказал:

И как такое согласовали ?

Мое дело было технические вопросы, а согласовывали-местные. А было это черт-те когда-году, наверное в 2002-м. Это потом, по-моему, уже в  правилах появилось конкретика. А тогда кто кому что докажет и какими аргументами подкрепит.

Аргументировали тем, что ОКСН, места крепления- за ж/б плиты зданий, выполнены в недоступном месте, шпильки м/к, выходящие на техэтаж, повелели заварить. В общем, намертво. Как-то так.

P.S. Посмотрел на яндекс-картах в панораме - висит кабелечек над ВЛ110 кВ все там же. Еще один имеется с соседнего дома. Наш был первый.
