Сюда напрашиваются быстрозажимные гайки :)



Для таких барабанов небольших легких делали в полевых условиях размотку.

Материал - 3 шпильки М12-16 и 2 рым-гайки. Шпильки заточеры и забиваются немного в землю, на концы рым-гайки а в них просовывается третья шпилька с барабаном.

Edited October 7, 2018 by ALEX_SE

[satboy]

В 06.10.2018 в 14:33, S.I.S.P сказал:



А не подскажите из чего сделали белую втулку на шпильке?

Не протирается она об гайку? Хотя вроде нагрузки небольшие на такой катушке.

Судя по внешнему виду - это Капролон.  Об гайку очень трудно протирается, но если хочется дополнительной защиты - можно втулить кузовную шайбу.

[ALEX_SE]

или фторопласт.

на советских намоточных станках СНР-05 кажется стояли такие конуса. Только М8. Отверстие с резьбой было потом пересверлено с углом. Под углом конус ставишь - оно легко двигается. ровно ставишь - зажимается. Как на станках балансировочных на шиномонтаже все видели наверное :)

[avistudio]

В 06.10.2018 в 14:33, S.I.S.P сказал:

А не подскажите из чего сделали белую втулку на шпильке?

Не протирается она об гайку? Хотя вроде нагрузки небольшие на такой катушке.

Материал - капролон, очень крепкий и легкий. Не протирается так как гайка упирается во внутреннею втулку подшипника но а там есть зазор.

Скоро доделаю все как положено и покажу.

[sauroneg]

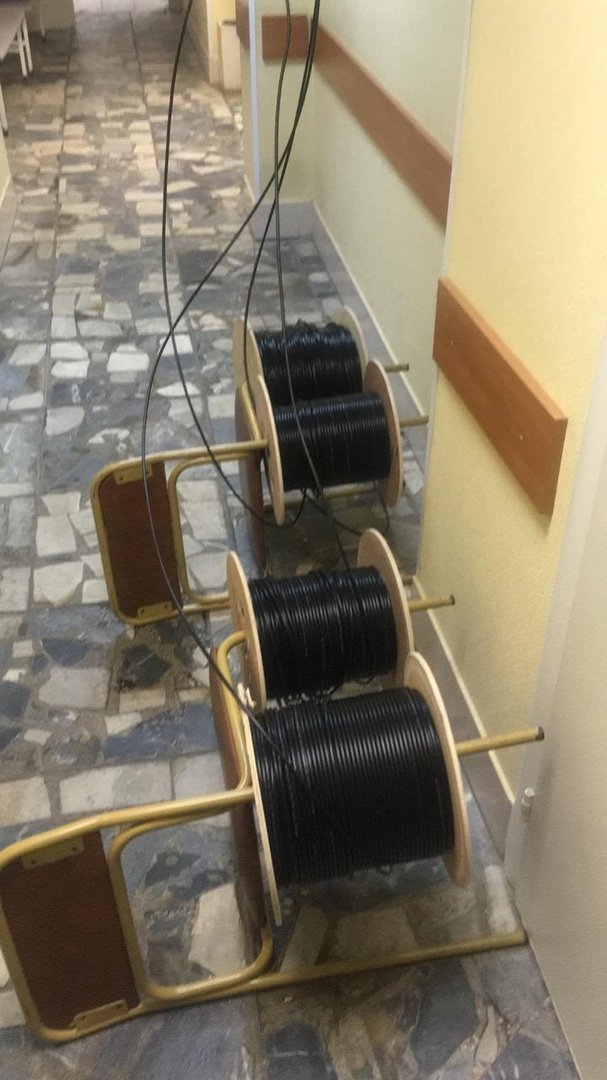

А ведь все гениальное просто.

[Bachaa]

1 час назад, pgoloyad сказал:

при раскручивании соскользнет ,

вместо крюков сделать штыри на которые трубу нанизывать. А чтобы не съезжал барабан можно использовать автомобильный хомут.

[sauroneg]

11 минут назад, Bachaa сказал:

вместо крюков сделать штыри на которые трубу нанизывать. А чтобы не съезжал барабан можно использовать автомобильный хомут.

Или пружины для штанги, которые блины держат

[satboy]

В 01.10.2018 в 23:48, Bachaa сказал:

Не понял...   Схематично левой ногой можешь чиркануть :) ?

Фотки сделал давно, все забывал выложить...

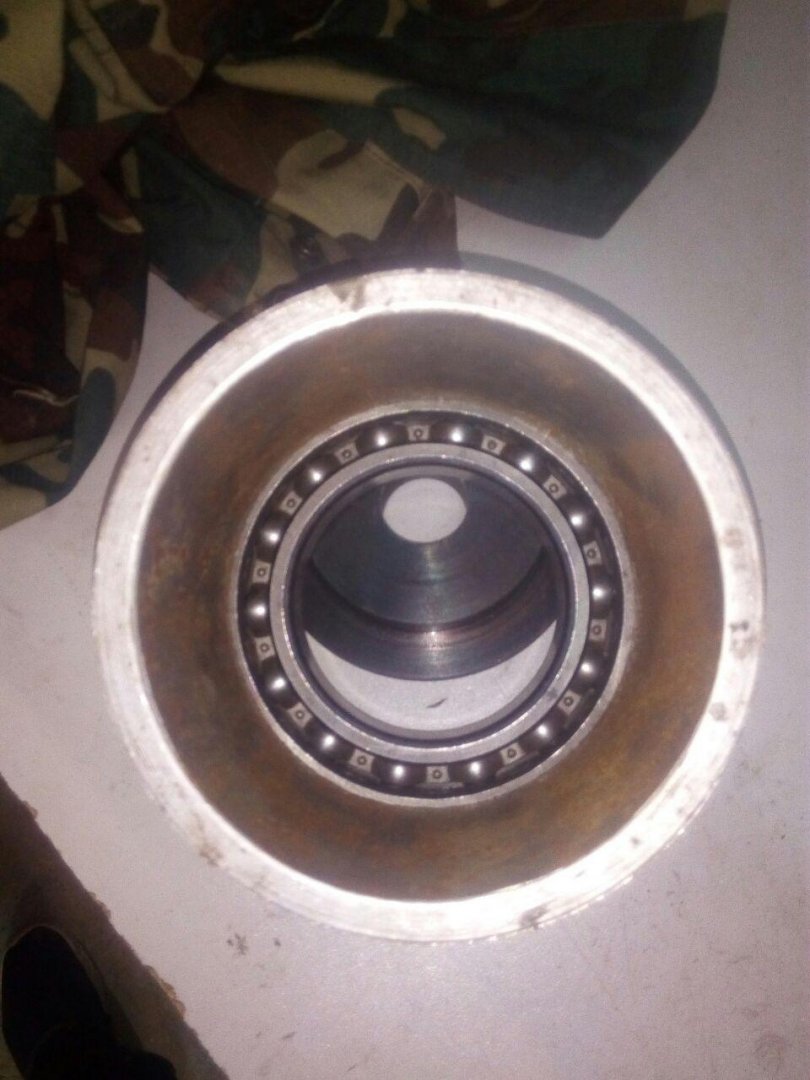

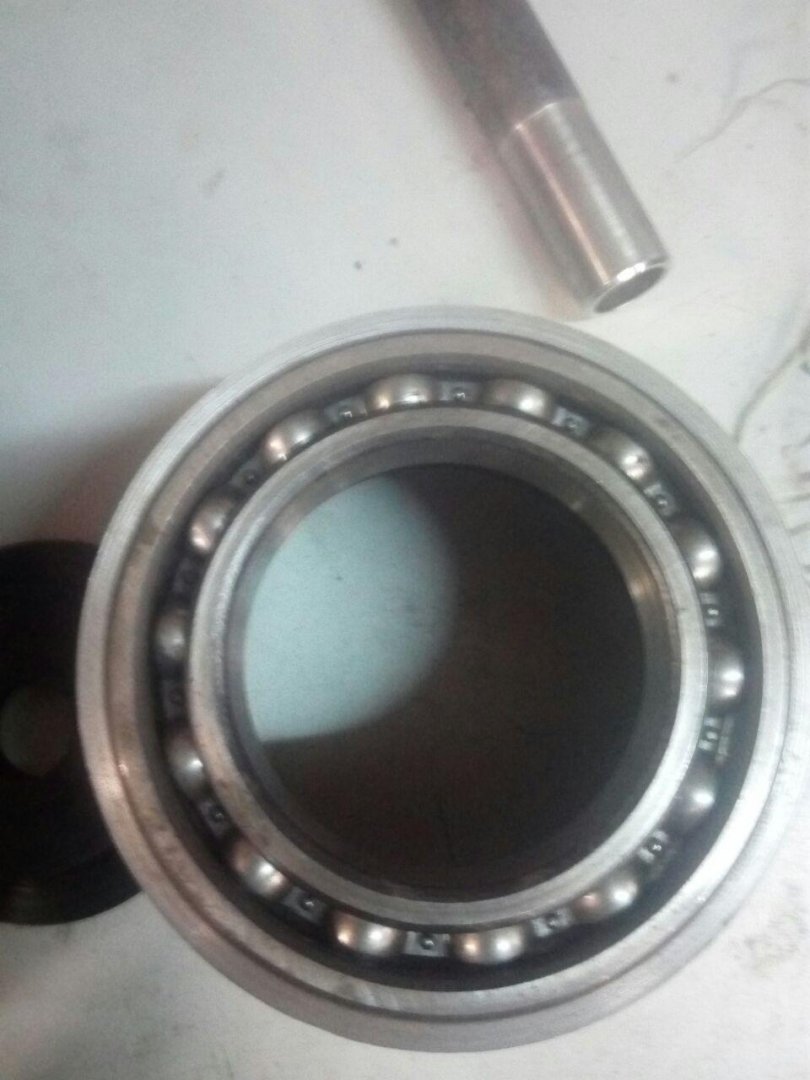

Толстостенная 140 труба. Проточено под посадку 117 подшипника. Сверху из блинчиков - вытачиваем крышку, с дырками под разные варианты катушек..

Площадку из пластины специально не приваривал - чтобы легче таскать... Хотя на грунте достаточно и фанерки.

Катушка с 100 кг кабеля - спокойно разматывается..  На больший вес - надо ставить упорный подшипник.

[Vasmer]

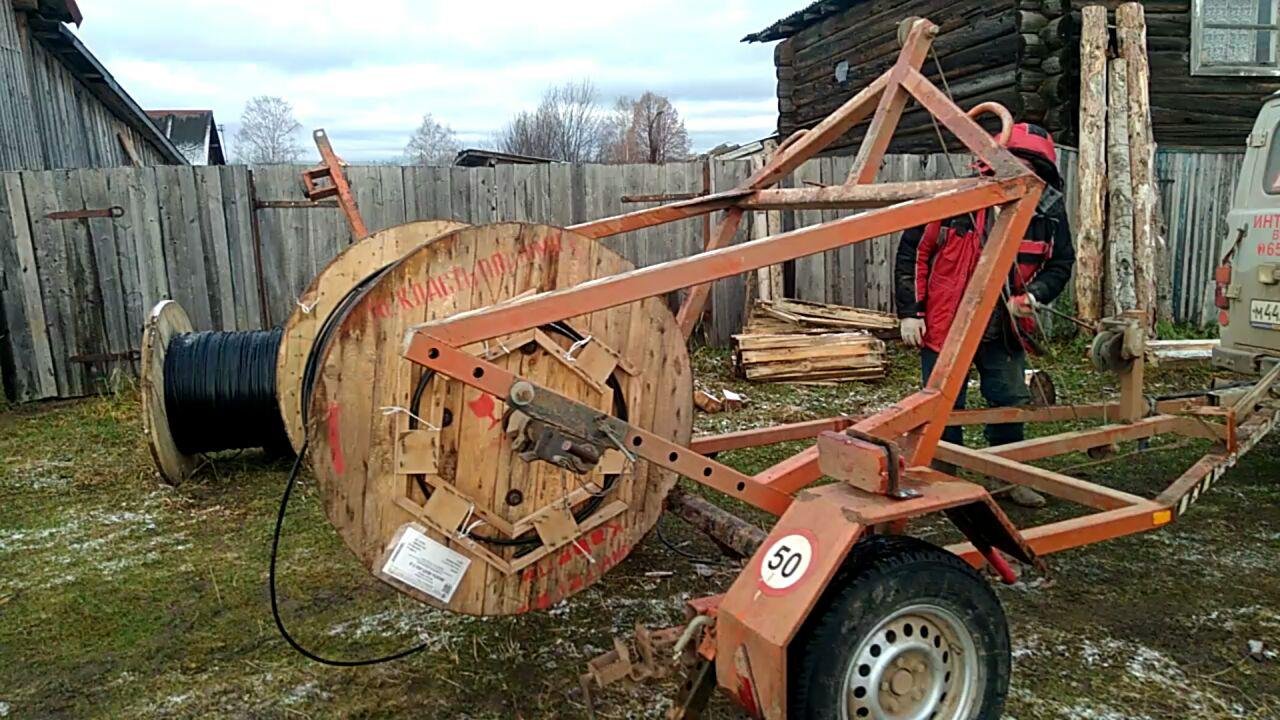

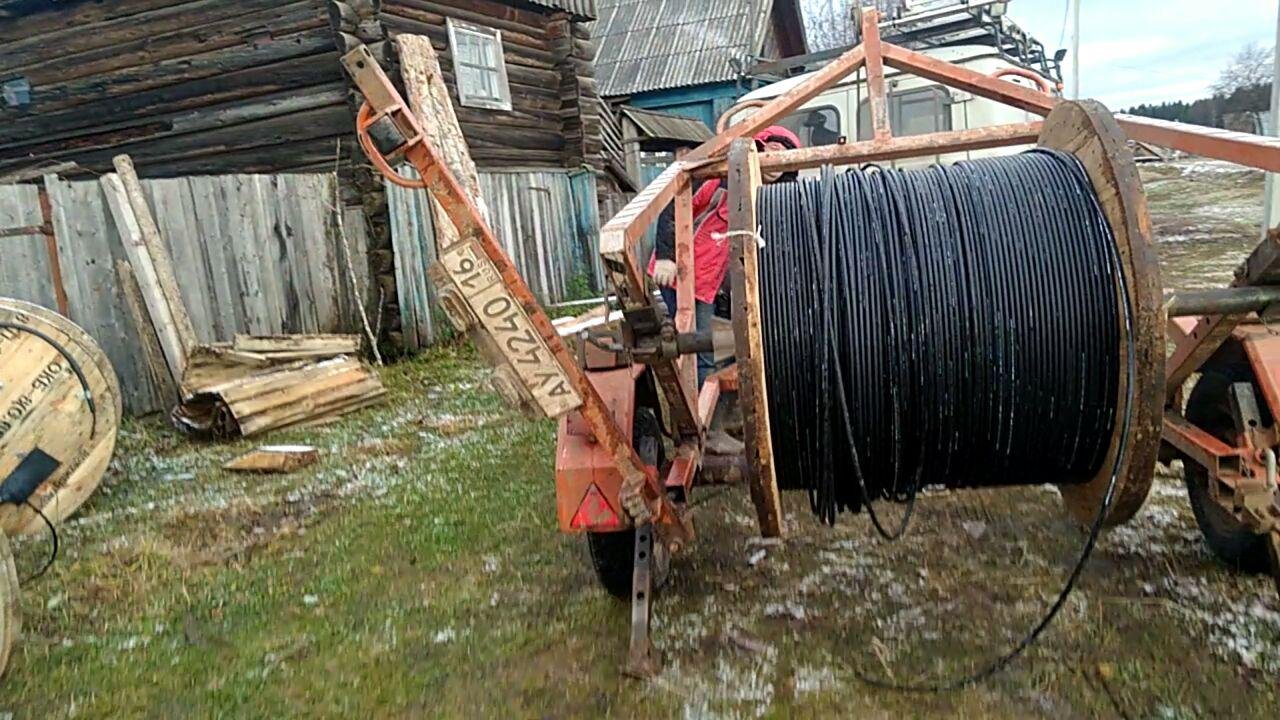

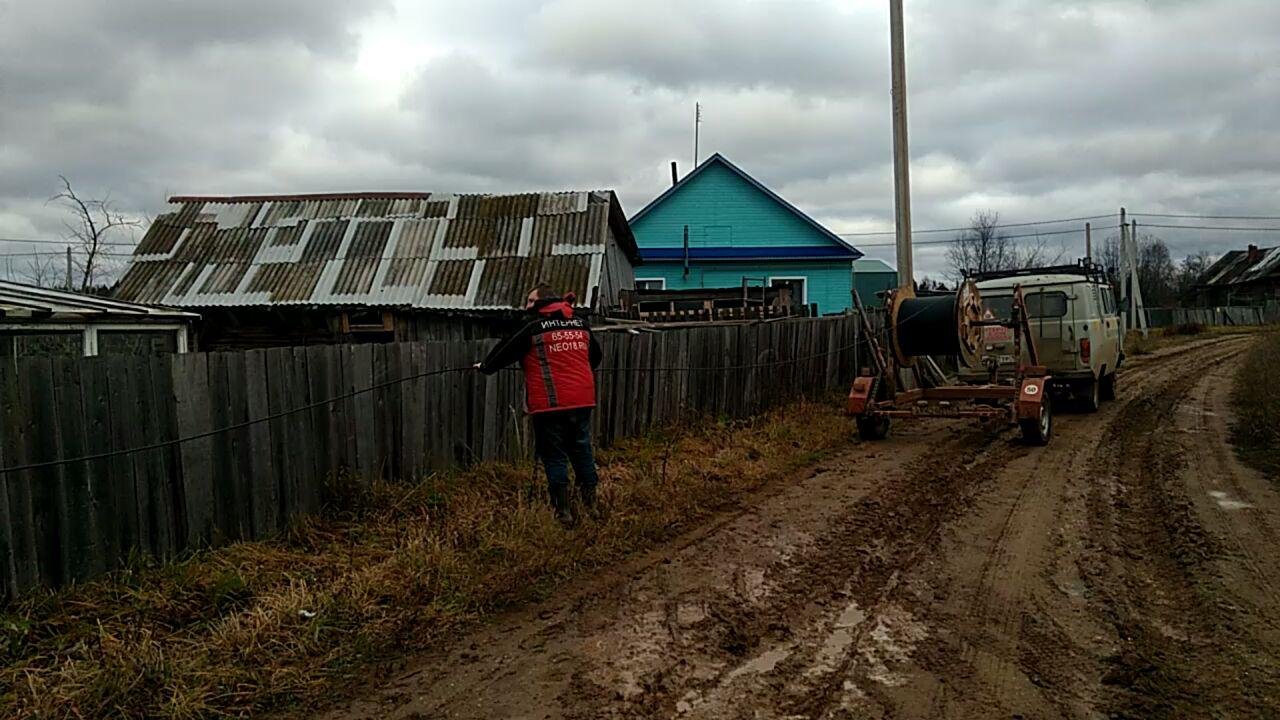

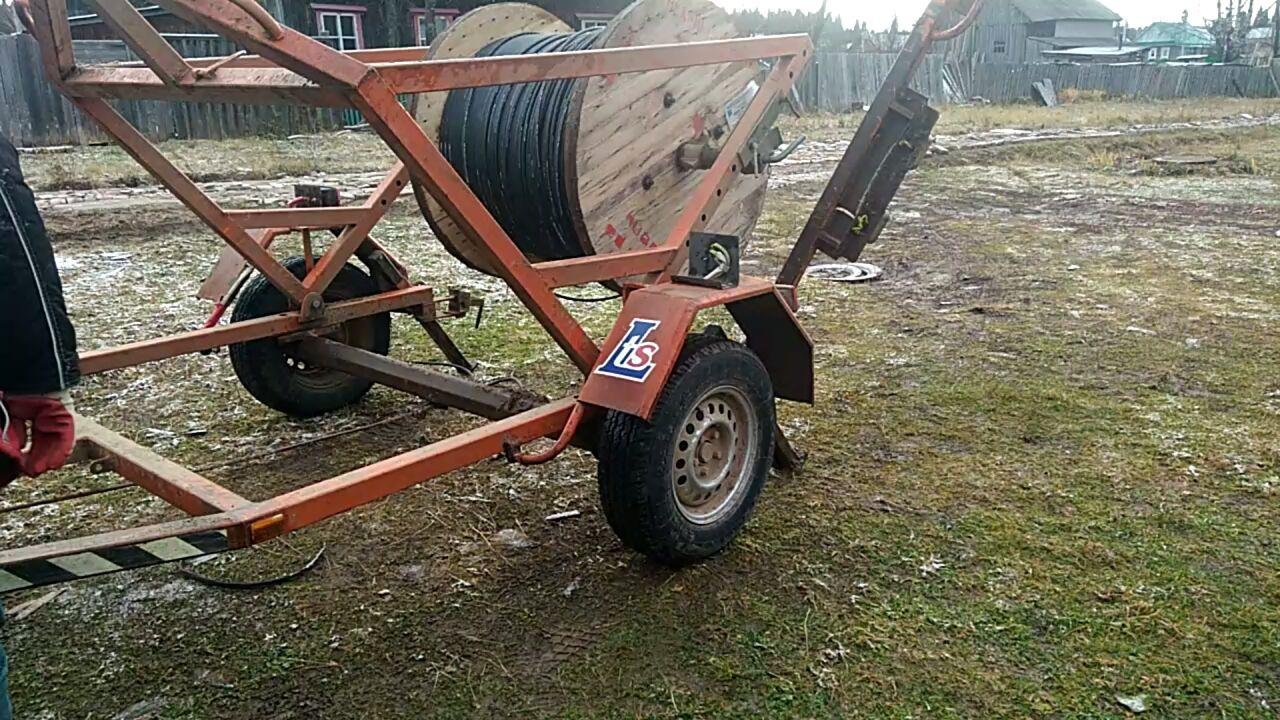

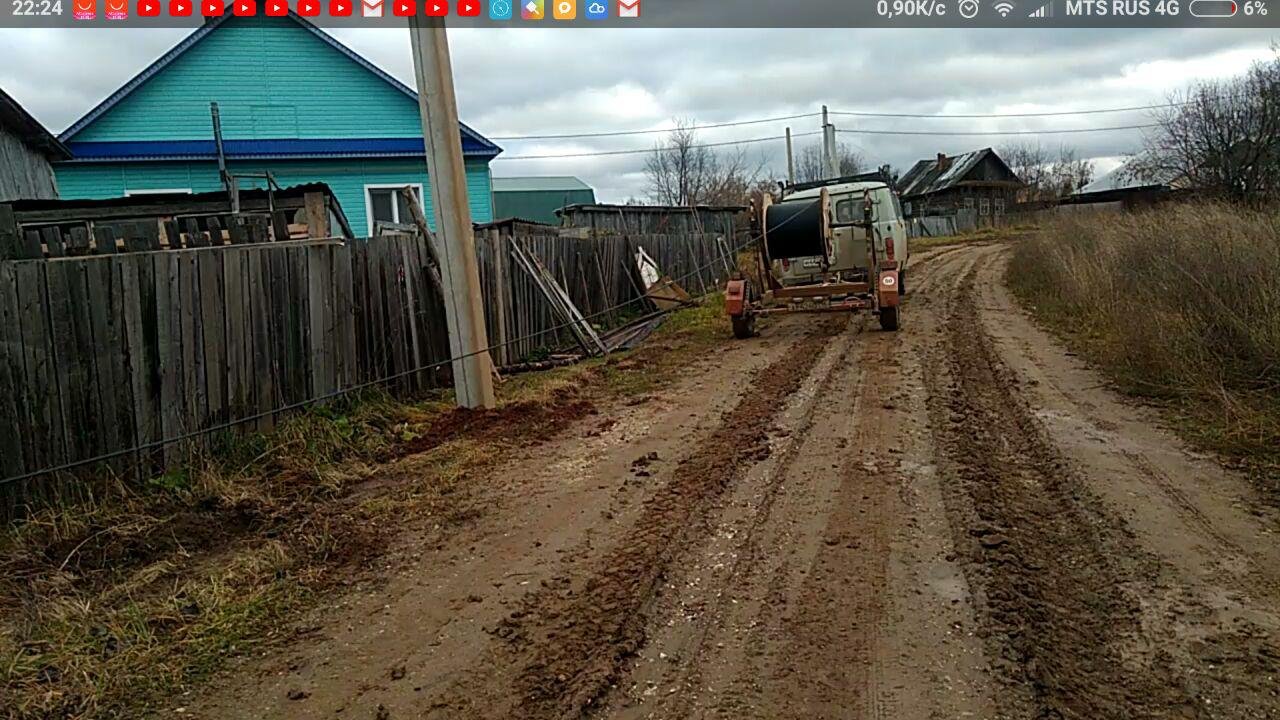

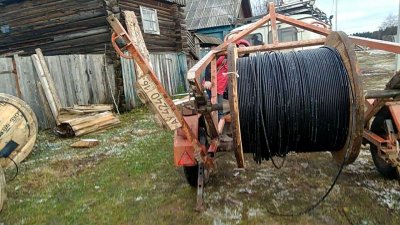

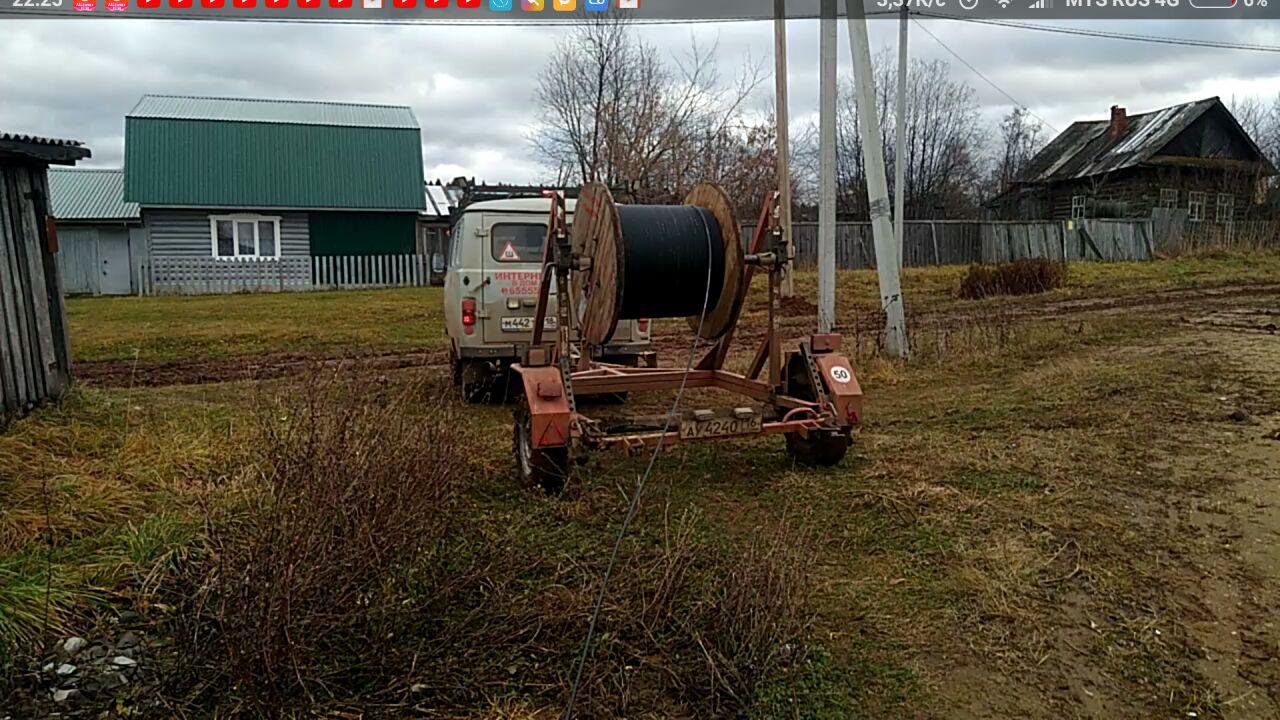

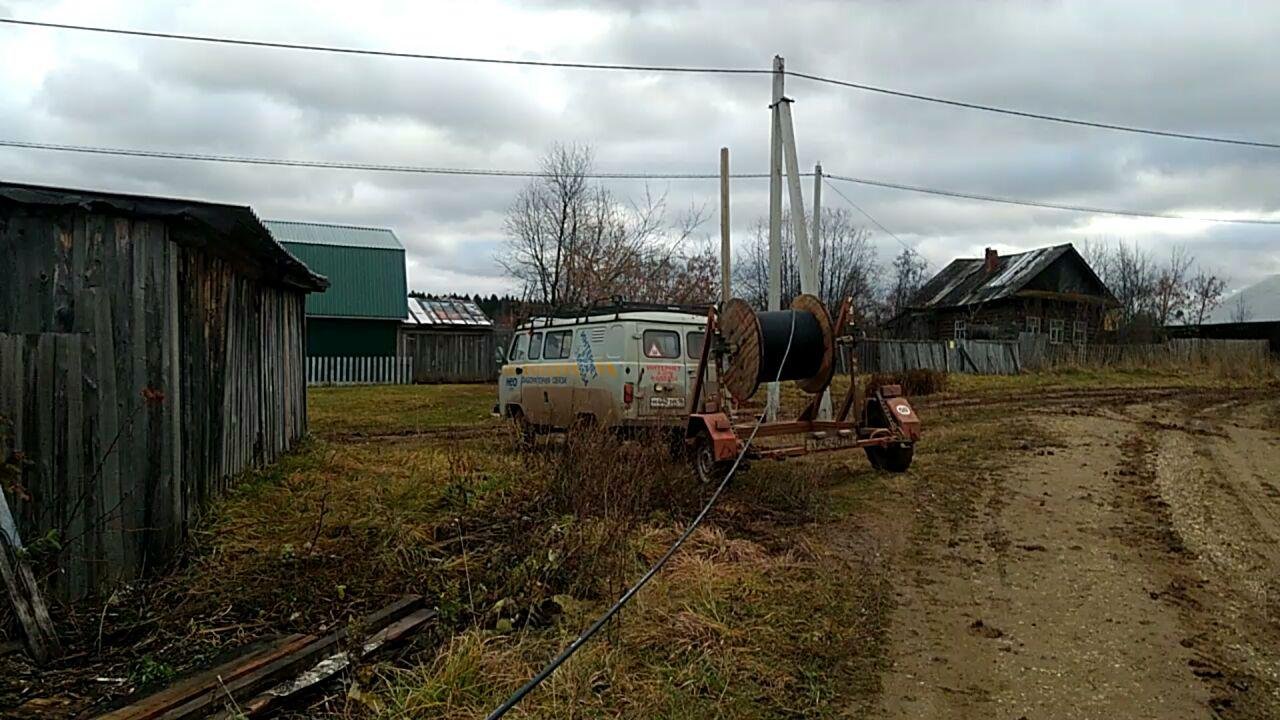

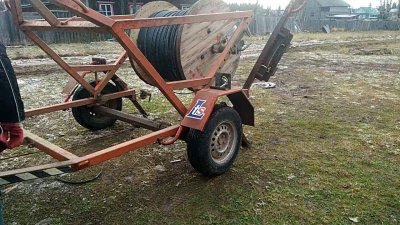

удалось поработать с раскатки производства LTS лентелефонстроя  есть мысля что надо делать нечто подобное







https://sankt-peterburg.doski.ru/kabelnyi-transporter-pritsep-dlya-perevozki-barabana-s-kabelem-msg1824170.htm?sa=X&ved=2ahUKEwjqkZCjkKfeAhWEDCwKHQKDAwUQ9QEwAXoECAUQBQ

[ALEX_SE]

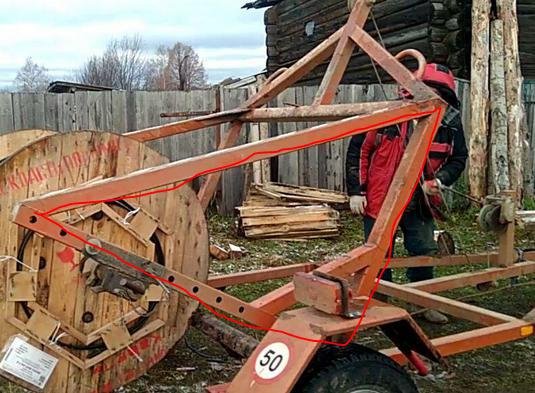

А трапециидальная конструкция на которой висит барабан и которая по большому счету личшня для раскатки - это барабан поднимать, я правильно догадался?

[Vasmer]

вы про треугольник ?



3 минуты назад, ALEX_SE сказал:

А трапециидальная конструкция на которой висит барабан и которая по большому счету личшня для раскатки - это барабан поднимать, я правильно догадался?



[Bachaa]

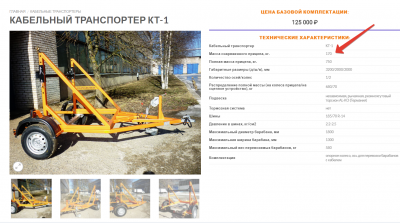

Непонятно за что они там 180 косых просят. Там металла на пятачек максимум.

[Vasmer]

33 минуты назад, Bachaa сказал:

Там металла на пятачек максимум.

пустой он весит 500кг так что 30+ тр примерно только металл  стоит  с учетом что 1000кг поднять он может

[ALEX_SE]

Quote

вы про треугольник ?

ага про него

[Bachaa]

13 минут назад, Vasmer сказал:

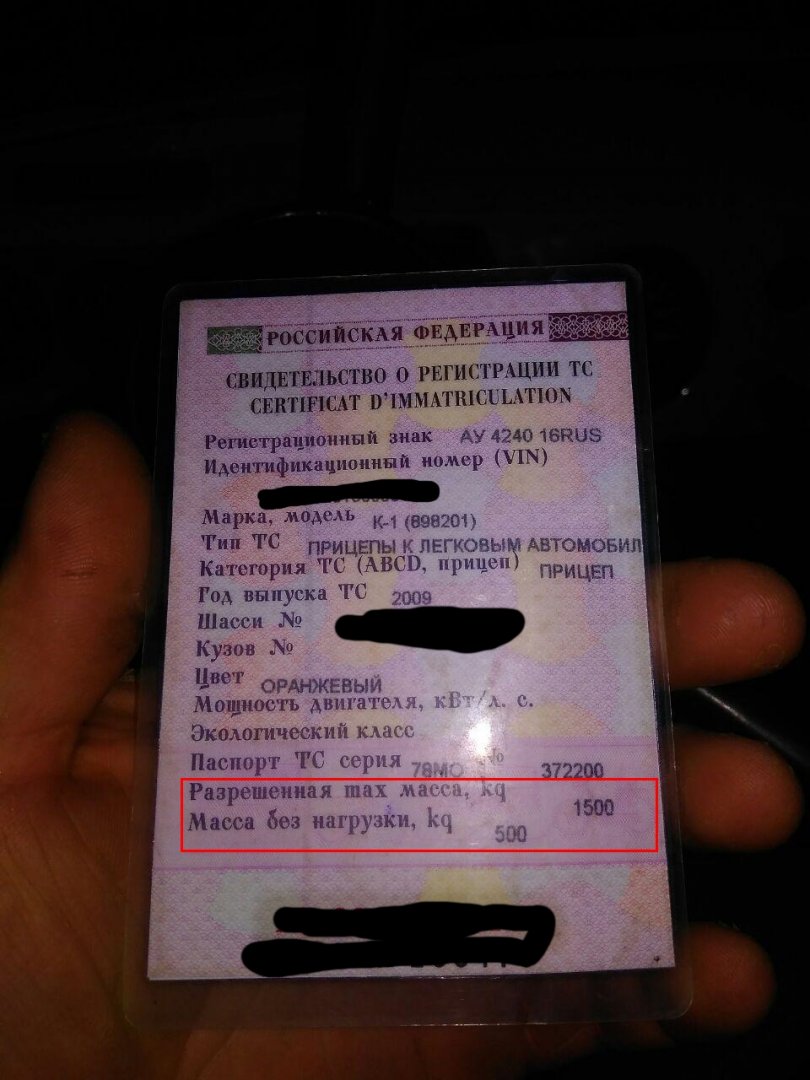

пустой он весит 500кг

Откуда инфа?  500 это может быть снаряженная масса с грузом?



[Vasmer]









9 минут назад, Bachaa сказал:

Откуда инфа?  500 это может быть снаряженная масса с грузом?





когда пустой прицеп я в одного на  фаркоп накинуть не могу то там всяко  больше  300 кг

[Bachaa]

Такого быть не может. Это боян. 146%  Заедь ради интереса на весы в металлоприемке.

[Vasmer]

кстати этот прицеп с тормозной системой   и каким-то демпфером на тсу



я тебе говорю пустое дышло без катушки   подымали в две будки  отдал уже  заехать не смогу

[Bachaa]

Белорусы хорошо придумали с загрузкой





[LostSoul]

Отчитаюсь.

В предыдущие выходные двумя работягами была сделана "по месту" катушка 80см диаметром, из 2 кусков OSB ( выпилено лобзиком по кругу ) , 8 кусков бруска 50мм , и 16 саморезов.

В центре просверлено отверстие под черенок от лопаты.

Все это по месту собиралось на 500м бухту , в центр вставлялся черенок от лопаты , проволкой лопата прикручивалась к железному основанию от стола.

все 500м размотались прямо по столбам со свистом , подходить к катушке не пришлось не разу.

( то есть просто тянешь рукой через 10 столбов и оно нормально разматывается )

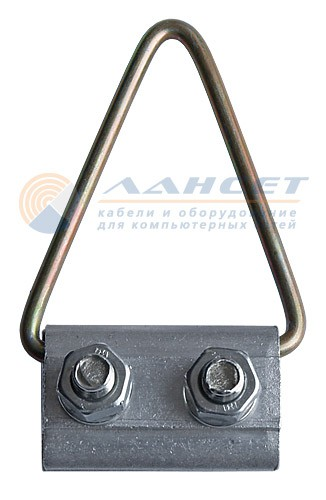

Кабель Еврокабель ОПЦ-4  , на промежуточных столбах вот такие зажимы временно размещались



вместо карабинов.





[Bachaa]

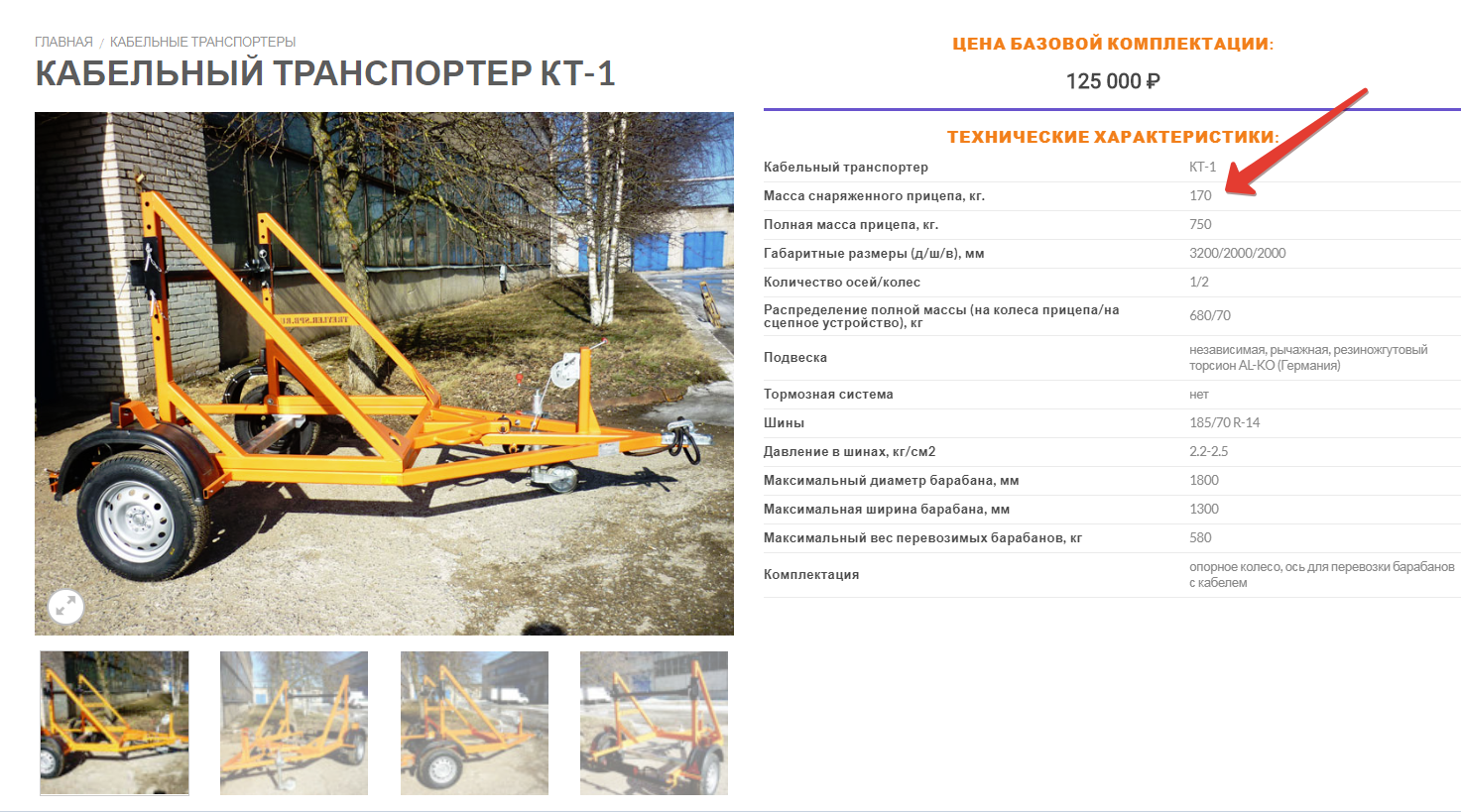

@pgoloyad Как и у всех. Ничем не выделяется, кроме механизма загрузки. Я запросил цену, отпишу как ответят.

[DenX3]

В 03.11.2018 в 21:30, Vasmer сказал:

удалось поработать с раскатки производства LTS лентелефонстроя  есть мысля что надо делать нечто подобное

Фига вы еще в такой дыре волокно тяните))))

Или это магистраль в элитный поселок?



[Vasmer]

подрядились на рт немного магистральной волсы потянуть

[satboy]

Жаль, что LTS был убит горе-манагерами...  Очень сильная контора была, любые работы проводила... И придуманы их работягами/инженерами куча полезных приспособлений, облегчающих работы прокладчиков кабелей.





[Saab95]

В 03.11.2018 в 22:09, Vasmer сказал:

когда пустой прицеп я в одного на  фаркоп накинуть не могу то там всяко  больше  300 кг
