медиаконвертеры/свичи на морозе как правильно утеплить?

Здравствуйте,



Искал в интернете данную информацию, но ничего толком так и не нашел. Надеюсь на Вашу помощь. Собственно ситуейшн:

Имеется ряд обыкновенных пятиэтажек (плоская крыша, четыре подъезда в каждой, чердачное помещение отсутствует). Все дома соединены оптикой. Выход на крышу только один - с пятого этажа какого-нибудь подъезда в будочку размером 1м x 1м x 1м. Дверь у будки отсутствует (сгнила и развалилась). Так вот в будке каждого дома летом мы поставили по ящику, где стоит медиаконвертер и 24 портовый свитч. На сайте производителя указано, что температура эксплуатации не должна быть меньше 0. Скоро зима - думаем как бы их утеплить: либо сколотить какую-нибудь утепленную дверцу на эту будку (евровагонка+стекловата+краска), либо утеплить сам ящик. Предложения типа перевесить ящик в подъезд крайне нежелательны (очень не хочется переделывать внутридомовую разводку). Не подскажите, как правильно это сделать? Есть ли еще варианты?

Share this post


Link to post
Share on other sites
Искал в интернете данную информацию, но ничего толком так и не нашел. Надеюсь на Вашу помощь. Собственно ситуейшн:

Имеется ряд обыкновенных пятиэтажек (плоская крыша, четыре подъезда в каждой, чердачное помещение отсутствует). Все дома соединены оптикой. Выход на крышу только один - с пятого этажа какого-нибудь подъезда в будочку размером 1м x 1м x 1м. Дверь у будки отсутствует (сгнила и развалилась). Так вот в будке каждого дома летом мы поставили по ящику, где стоит медиаконвертер и 24 портовый свитч. На сайте производителя указано, что температура эксплуатации не должна быть меньше 0. Скоро зима - думаем как бы их утеплить: либо сколотить какую-нибудь утепленную дверцу на эту будку (евровагонка+стекловата+краска), либо утеплить сам ящик. Предложения типа перевесить ящик в подъезд крайне нежелательны (очень не хочется переделывать внутридомовую разводку). Не подскажите, как правильно это сделать? Есть ли еще варианты?

Замотать свич в ячеистый полиэтилен с козырьком как у портфеля, чтобы была возможность быстрого доступа к портам и LED.

Share this post


Link to post
Share on other sites

Вообще ничего им не станет, но если хочется:



В Питере ЖКС делает косяк и раму из бруса, снаружи лист металла.

Ящик лучше не утеплять, зиму то они так и так переживут, а что с ними летом будет?

Share this post


Link to post
Share on other sites
Вообще ничего им не станет, но если хочется:

Если температура внутри ящика упадет ниже -30, то им будет плохо.

Share this post


Link to post
Share on other sites

Купите реле температуры и на него повестье несколько лампочек или маленький обогреватель и пусть он при понижении температуры ниже 5 градусов тепла к примеру включаеться. Эти реле бывают механические на биметаллической пластине.

Share this post


Link to post
Share on other sites
Вообще ничего им не станет, но если хочется:

Если температура внутри ящика упадет ниже -30, то им будет плохо.

Ящик внутри будки через которую прёт тепло из дома, плюс оборудование которое хоть какое-то тепло но излучает согревая ящик. Если там будет -30, то плохо будет не только оборудованию, но и жильцам, а на потолке последнего этажа наверное будут сосульки и дверь на крышу появится сама.
Edited by Виктор Трофимов

Share this post


Link to post
Share on other sites

Абсолютно неправильная проектная схема. Надо либо оптический кросс возле буки делать и далее выводить оптику в подъезд и там уже устанавливать активное оборудование. В эксплуатации удобно и не надо каждый раз на крышу лезть.

Share this post


Link to post
Share on other sites

стоит медиаконвертор в железном ящике на самой высокой точке в городе... безо всяких целофановых мешков и т.п. запитаный по удаленке - 2 года уже стоит :)

Share this post


Link to post
Share on other sites

Тогда уж и я скажу - несколько обычных системников так же стояли просто на чердаке и - 30 переживали легко, даже стартовали после выключения питания нормально.



А некоторые "коробочные решения", вроде роутербордов, роутеров - при температуре ниже -20 начинали глючить. Такое ощущение что флэш память замерзала, потому что настройки можно было менять но они не сохранялись.

Share this post


Link to post
Share on other sites

У меня ящики стоят по такому же принципу. Прошлой зимой при температуре за бортом от -15 до -20 просто напросто перестал работать оптический Planet GSW-2404SF (на тот момент он один стоял так на крыше). Вопрос решил следующим образом. Взял медицинскую электрическую грелку, и накрыл ей свич (как бы обмотал, чтобы грелка была и сверху и снизу свича). Поставил какой-то там минимальный уровень нагрева и все, всю зиму проработало без запинки. По весне выключил и убрал грелку. В этом году думаю решить вопрос так же. Но надо будет найти и купить уже 3-4 грелки (кол-во свичей увеличилось).

Но вообще сама ситуация меня изрядно удивила, т.к. до этого стояли обычные "медные" свичи - и ничего не замерзало даже при -30 на улице.

Share this post


Link to post
Share on other sites
А некоторые "коробочные решения", вроде роутербордов, роутеров - при температуре ниже -20 начинали глючить. Такое ощущение что флэш память замерзала, потому что настройки можно было менять но они не сохранялись.
Я думаю замёрзли электролитические конденсаторы, просело напряжение, перестала работать запись во флеш.
Но вообще сама ситуация меня изрядно удивила, т.к. до этого стояли обычные "медные" свичи - и ничего не замерзало даже при -30 на улице.
Думаю потому что у тупых свитчей БП герметичный, греет сам себя и конденсатор у него не замерзает.

Надо поставить эксперимент: заклеить вентиляционные отверстия и померить температуру до и после.



Share this post


Link to post
Share on other sites

Ну в таком случае можно просто ящик внутри изолоном толстым обклеить, или просто каждое оборудование засунуть в пакетик - оно все же грееться и сможет само себя согреть в любой мороз, если его правильно утеплить.



Точки доступа на крышах на зиму (да и на лето не снимаем) просто поверх них обматываем изолон и скотчем его по верху - никаких проблем, причем начинали делать это в мороз когда все замерзло - через час после обмотки устройства заработали.

Share this post


Link to post
Share on other sites

Замечательные фразы представителей отечественного телекома :)

Производитель пишет "температура эксплуатации от 0", наш телеком - "-30? да ниче ему не будет! щас скотчем замотает в мешочек целофановый"

Пользователь сидящий дома зимним вечером "опять у этого ;%%:?*; провайдера чето неработает".





8-)))



А так, если ящик насквозь не продувается, то оборудование может само себя согреть до определенного момента. Всетаки КПД у электро-приборов далеко не 100%.

Share this post


Link to post
Share on other sites

биметаллическое термореле с камер наружнего наблюдения+ лампочка 60вт(не энергосбирегающаяя)...

Share this post


Link to post
Share on other sites

С понижением температуры полупроводниковая электроника работает только лучше. Однако работа механики (вентиляторы) ухудшается за счет замерзания смазки. У лазеров от понижения температьуры растет ток и интенсивность, но это компенсируется схемой управления. Теоретически если нет обледенения и механических компонент, то оборудованию морозы глубоко по боку. В отличии от жары.

Edited by Kaban

Share this post


Link to post
Share on other sites

зачем самим себе создавать проблемы? мы ставим оборудование в подъезде там всегда более-менее приемлемая температура, зимой не холодно, а летом не жарко и обслуживать намного проще.

только что глянул как поживает свитч оптический, температура внутри свитча +35, на улице -4, свитч в подъезде.

Edited by telefan

Share this post


Link to post
Share on other sites

Сколько мегаметодов и нанотехнологий по обогреву свитча, прилепленного жвачкой к скворечнику, вместо того, чтобы разместить оборудование нормально в подъезде. Просто вот поражает - когда размещали, думали зима не наступит чтоли?

Share this post


Link to post
Share on other sites

А как быть там где нет подъездов?

Я вот пока что в одном месте повесил даже не на стену, а просто на металлоконструкции большой металлический ящик 600х500 или что-то вроде этого и напихали туда оборудования. Пока никак не утепляли, а ветра там гуляют - уууууу. Посмотрим как зимой будет если что будем утеплять или бросать лампочку.



Кстати видел тут в одном месте примерно в таком же ящике стоит частотный преобразователь на 5 или 7 килловатт, причем никакой вентилляции не предусмотрено специальной. Сам ящик горяченный, однако все работает и летом и зимой. Так что греть, если аппаратура сама шибко много тепла не выделяет можно смело чем угодно, хоть тепловентиллятор за 300 рублей поставить=) там и реле включение есть - колесико, любую температуру задать можно.

Share this post


Link to post
Share on other sites
Вообще ничего им не станет, но если хочется:

Если температура внутри ящика упадет ниже -30, то им будет плохо.

Ну на счет свичей соглашусь. У них порог где то -25. А вот медиаконвекторы (длинк, планет) и без утепления нормально до 40 переносят.

Share this post


Link to post
Share on other sites

Как НЕ ДОЛЖНО быть!

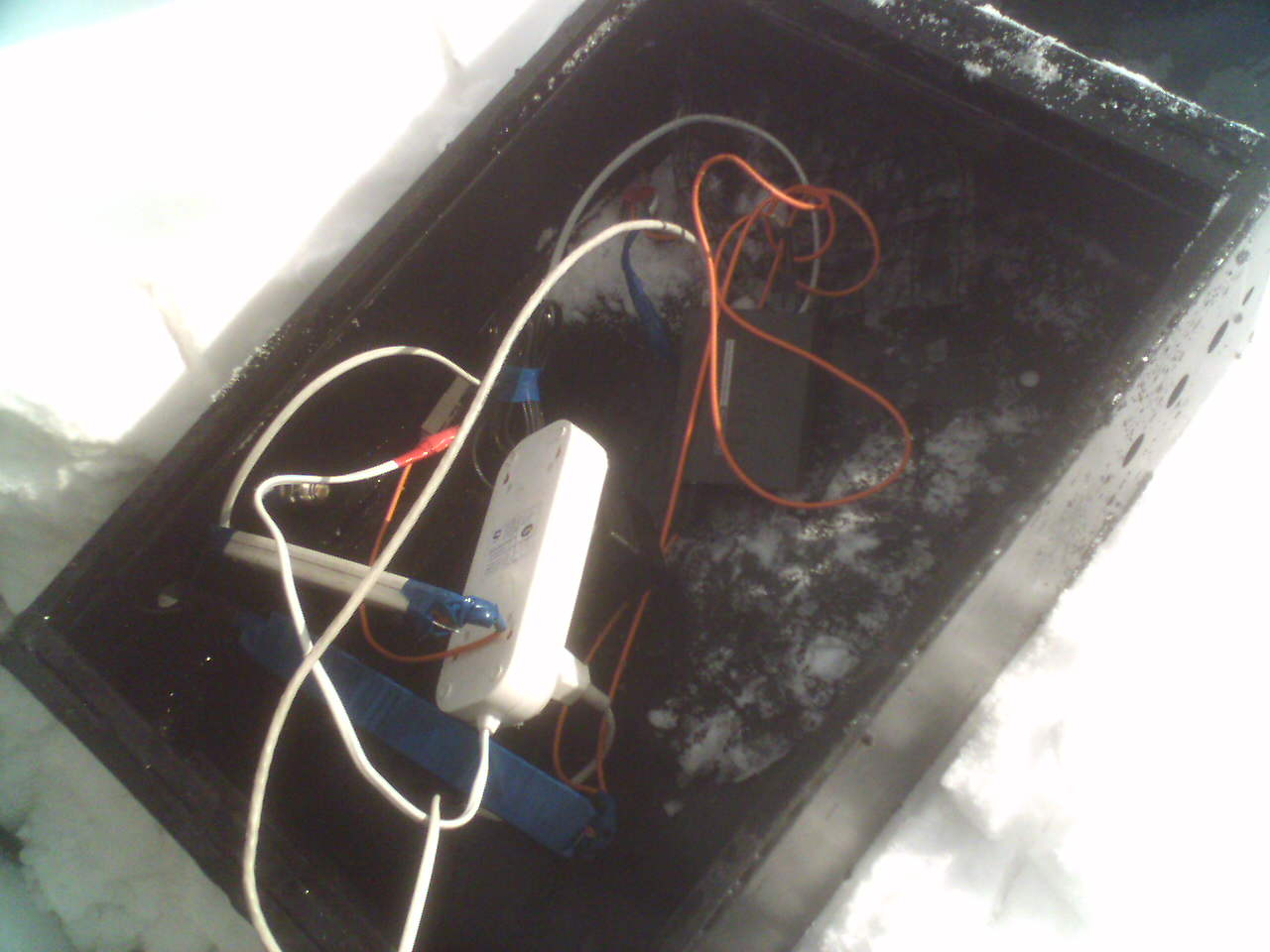

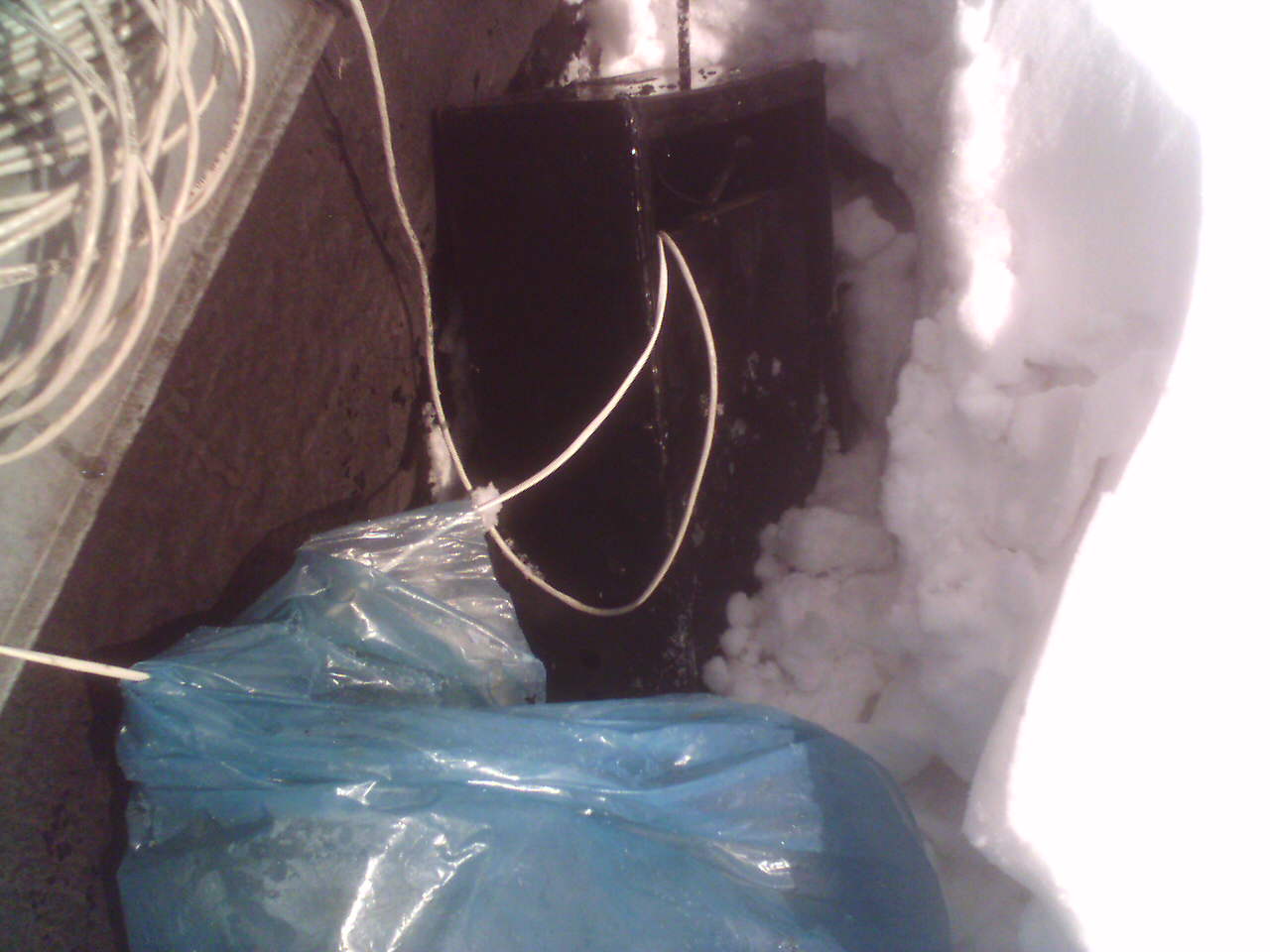

Год 2004. Сделано предшественниками: ящик на крыше 4 этажного строения, в него заведена оптика + 220В для конвертера. из ящика выходит витая пара и по наружке спускается в контору на первом этаже. Ящик не был подвешен и никак не закрывался, просто был замотан целофаном. Все проработало более полугода (осень и зиму) без каких-либо проблем. После того, как "ЭТО" было обнаружено все было переделано - оптика заведена на последний этаж и сварена в муфте транзитом сразу до конторы.

Так что в случае автора все будет работать.




Edited by Petrovi4

Share this post


Link to post
Share on other sites

а CWDM как морозы переносит? я про MUX/DEMUX и OADM.

Share this post


Link to post
Share on other sites

есть решение по термобоксу для оборудования, могу скинуть схему и описание.

Работает уже давно, состоит из двух коробок, бокс для оборудования и бокс управления.



Share this post


Link to post
Share on other sites
Здравствуйте,



Искал в интернете данную информацию, но ничего толком так и не нашел. Надеюсь на Вашу помощь. Собственно ситуейшн:

Имеется ряд обыкновенных пятиэтажек (плоская крыша, четыре подъезда в каждой, чердачное помещение отсутствует). Все дома соединены оптикой. Выход на крышу только один - с пятого этажа какого-нибудь подъезда в будочку размером 1м x 1м x 1м. Дверь у будки отсутствует (сгнила и развалилась). Так вот в будке каждого дома летом мы поставили по ящику, где стоит медиаконвертер и 24 портовый свитч. На сайте производителя указано, что температура эксплуатации не должна быть меньше 0. Скоро зима - думаем как бы их утеплить: либо сколотить какую-нибудь утепленную дверцу на эту будку (евровагонка+стекловата+краска), либо утеплить сам ящик. Предложения типа перевесить ящик в подъезд крайне нежелательны (очень не хочется переделывать внутридомовую разводку). Не подскажите, как правильно это сделать? Есть ли еще варианты?

Смотри фото термобокса, реле для подогрева и датчик термореле.


Паспорт_термоконтейнера.pdf

Share this post


Link to post
Share on other sites

ну летом наверно он не греет

интересно сколько стоит эта "штука" с такими "обогревателями" (:

Share this post
