  1. KSC KZ и КСС-Контакт РФ изобрели и разработали эти муфты ("черепашка") в 2014г. Разработка оригинальная, китай не копировали - наоборот. В "черепашках" не предполагается сварка, подключаются одноволоконным распредом в центральный порт, внутри смонтированный на производстве сплиттер. Затем разработали муфты типа "осьминожка". В них можно ввести ОКСН и внутри есть сплайс пластины. Оригинальная идея этих муфт - индивидуальные порты с разъемами для каждого дропа. Это плюс - при подключении дропа муфту открывать не нужно - разделение ответственности между теми кто смонтировал опорную сеть с дроп-муфтами и теми, кто подключает дома. Минус - больше времени на подключение дропа и можно уронить в траву мелкие фитинги. Это в сравнении с ССД МКО-П1-М. Также муфта выпирает от столба. Есть пластиковый органайзер для кабелей, но для ОКСН он не подходит. Муфты "черепашка" интегрировали с навивкой "бабочки" в жгуты для Казахтелекома. Идею навивки слямзили у нас на конференции "Оптические кабели и линии связи" в Пушгорах в 2013. КСС-Контакт пытались договориться с нами в 2014, но их "шпион" влез без спроса в нашу лабораторию и сотрудничества не получилось. KSC разработали для KZ свою навивочную машинку, в которой применили наше решение на заднюю опору и нарушили наш евразийский патент. Муфты ССД типа МКО-П1-М, МКО-П2 более удобны в монтаже и обслуживании и компактнее устанавливаются с кольцом запаса на опору. После того, как ССД освоил гелеобразную прокладку (2017) и защелки для МКО-П1-М (2019), опасность от открывания-закрывания муфты при подключении дропа исчезла. Смысл в индивидуальных портах пропал. МКО-П1-М лучше и удобнее "осьминожки", а по надежности - эквивалентны. У ССД более разнообразная линейка кронштейнов - держателей запаса ОК.
  2. Инструмент для разделки китай-"бабочки" 2х3мм для монотьюба 2х4мм не подходит, в нем стеклопрутки 1мм. Для разделки монотьюба 2х4мм, 2х4.5мм (стеклопрутки 1.2мм) нужен канцелярский нож и кусачки. Ножом сделать поперечную надсечку и срезать от надсечки полиэтиленовую оболочку по стеклопруткам с одной и другой узкой стороны. Следить за углом между ножом и кабелем, должен быть такой, чтобы не срезался стеклопруток, срезы стеклопрутка опасны при попадании на кожу. Оторвать по надсечке верхний и нижний куски п/э с широких сторон. Откусить кусачками стеклопрутки на уровне среза. Ножом по кругу сделать риску на модуле на уровне среза (или стриппером с размером на 0.9мм), надломать модуль, стянуть его и очистить салфеткой волокно от геля. На все должно уходить не больше 1 мин. Умельцы все делают стриппером за 10 сек. Размер 2х4.5 мм - это максимальный размер, который еще можно вставить в КДЗС 60мм FTTH для сварки кабелей встык. Но в скалыватель и сварочник кабель не устанавливается, приходится колхозить устанавливая наискось и придавливая пальцем, плюс проблема с тем, что волокно уходит свободно в модуль. Для корейских сварочников UCL Swift есть спец держатель кабеля 2х4мм, причем в нем зажимается и кабель и волокно. Применяя такой держатель кабель монотьюб 2х4мм можно сваривать с "бабочкой" 2х3мм встык, а также можно приварить сплайс-он коннектор, см (1) Оконцовка плоского кабеля приваркой коннектора splice-on - YouTube Для других сварочников, если для них есть держатели для кабеля 2х3мм, потенциально можно их модифицировать расточкой на 4мм. "Бабочка" - это FTTH кабель азиатского стандарта размером 2х3мм с сечением в виде "бабочки". Силовые элементы - 2 стеклопрутка 0.5мм или 2 стальные проволоки 0.4мм. Волокно вплавлено в компаунд LSZH и подвержено механическому воздействию при отрицательных температурах (компаунд дубеет и давит на волокно). Для климата РФ на улицу подходит условно. Бабочка с дополнительным силовым элементом имеет еще стеклопруток 1мм (сечение кабеля 2х5мм), или стеклопруток 1.8мм, или стальную проволоку 1мм (не применять на опорах ВЛ 04кВ). Оптическая часть от внешнего силового элемента легко отделяется и представляет собой "бабочку" 2х3мм. Монотьюб 2х4мм - это максимальный размер кабеля из категории плоский монотьюб, на который еще можно установить коннектор, как на фабрике шлифовкой, так и в полевых условиях - сплайс-он (фаст можно, но фасты на улицу не надежно). Монотьюб 2х4мм надежнее "бабочки" на стеклопрутке (2х5мм), так как имеет 2 стеклопрутка 1мм, волокно свободно уложено в трубку с гелем - до минус 50С нет проблем, оболочка из полиэтилена- не истирается веками деревьев, Одваки-22 не раздирают оболочку как это происходит с "бабочкой" 2х5мм (пластиковые тоже раздирают). Особенно надежна FTTH сеть в которой дропы на плоском монотьюбе 2х4 мм в пролетах навиты на прочный самонесущий ОК, составляя одиночный жгут, а к дому навиты на диэлектррический тросик. Такая сеть имеет срок службы "навсегда" и практически служит без ремонтов.
  3. Извините, прошу вас, мотню на опорах не разводить. Наши улицы должны быть приличными (свиньи пусть живут в свинарниках, а мы хоть генетически близки к свиньям, но таковыми не являемся).
  4. Эти требования назрели давно. А навивные машинки мы стали разрабатывать, получив аналогичные требования от Транстелекома и Ростелекома в 2010-2012. Я вам расписал как создавать жгуты вручную не связываясь с машинками. Внимательно перечитайте. Надеюсь 10-15 мин на дроп - это не катастрофа. Машинки и навивные дропы будут применять те, кто планирует эксплуатировать сеть без больших трат на обслуживание и ремонты в течении 10-20 лет, и получать устойчивую прибыль. Также те, кому нужна производительность на бригаду (кол-во подключенных домов за раб день). И также те, кто не хочет иметь проблем с оконцовкой разъемами (навивные дропы оконцованы на фабрике, тонкий навивной кабель 2х4мм или бабочка качественно оконцовывается на объекте). Те же кто строит на 3-4 года, и даже на 5-7 лет могут идти на риск - развешивать мотню на чужих опорах ВЛ и надеяться, что до них очередь не дойдет. Главное чтобы сию минут получилось дешево.

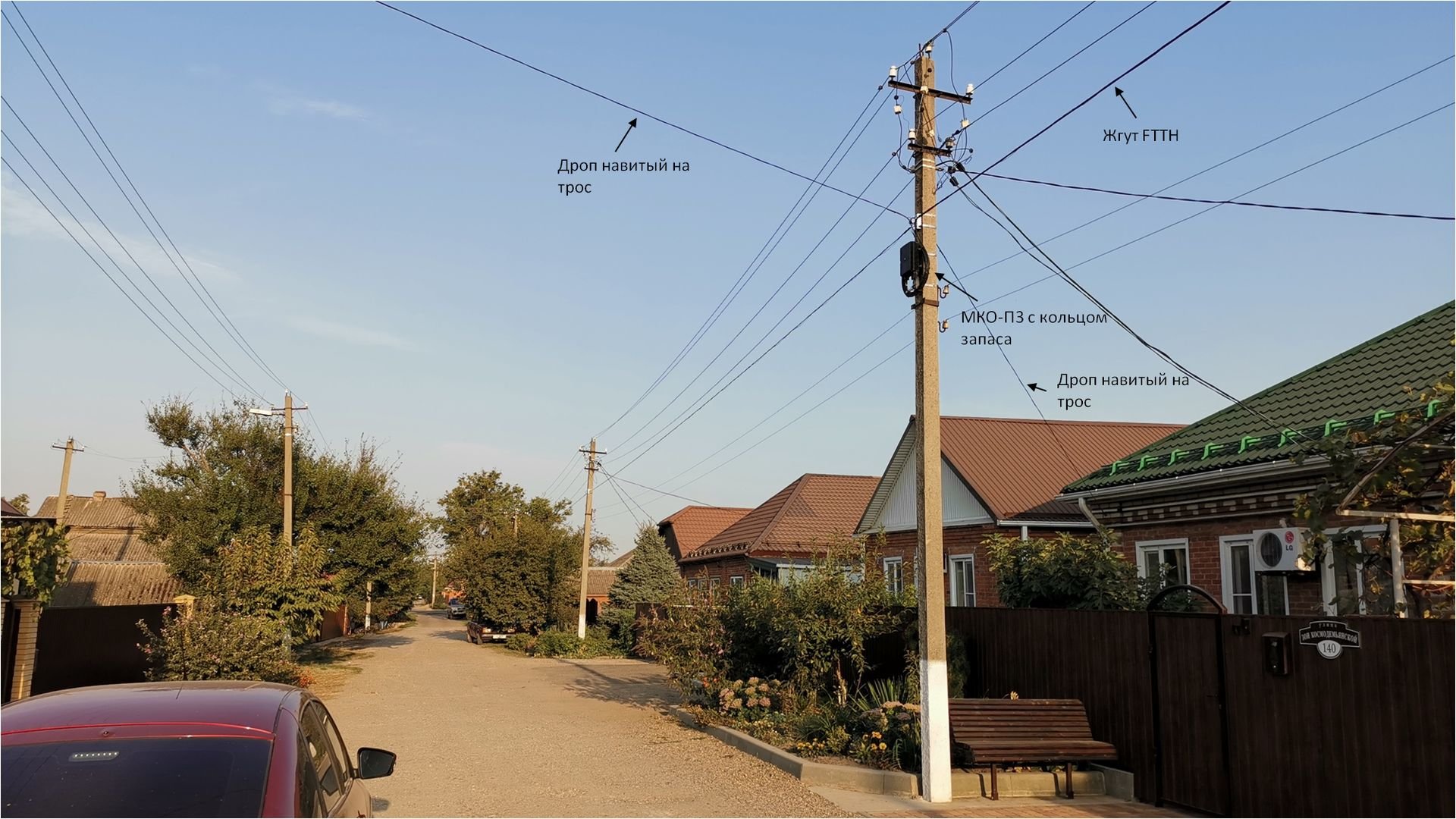

  5. Эти Требования будут со стороны сетевых компаний - владельцев опор. Ближайшее будущее. Кабели FTTH подвешивать жгутами, а не веером и не гитарой. Это не веер. Это кабели расходятся в разные стороны в разные пролеты. В Требованиях - Размещение ответвительных ОК в пролете ВЛ. Имеется ввиду веер в 1 пролете.
  6. Ответвительный ОК, который уходит в пролет параллельно магистральному ОК образует веер. В настоящее время в 99,9% случаев ответвительный кабель - это кабель сети FTTH. Веер - это когда кабели подвешены в пролете на 1 УК (УКН, УКП) с каждой стороны пролета (пучок-на-один-крючок или ПНОК). Расходятся веером к середине пролета и сходятся к УК на противоположной опоре. В настоящее время так подвешивает подавляющий процент операторов. Очень мало, кто применяет жгутование навивкой машинкой. Вручную - Уфанет. Есть еще те, кто стяжками с автовышки собирают жгут. Веерный подвес множества тонких кабелей приводит к запредельным нагрузкам на опору в период сильного обледенения или урагана, особенно если соседние пролеты имеют слишком разное количество кабелей. Владельцы опор понимают, что срок службы их инфраструктуры существенно уменьшается.
  7. Размещение ответвительных ОК в пролете ВЛ может осуществляться любым из следующих способов: навивкой ответвительных ОК на магистральный ОК; навивкой ответвительных ОК на диэлектрический трос; навивкой ответвительных ОК на СИП ВЛ 0,4 кВ; навивкой ответвительных ОК друг на друга; стяжкой ответвительных ОК в жгут; пневмопрокладкой ответвительных ОК в микротрубочном кабеле. Наиболее простой способ - спутывать дропы в жгут вручную (навивка ответвительных ОК на магистральный ОК или навивка ответвительных ОК друг на друга). Очередной дроп натянуть вдоль пролета, оставив бухту возле приемной опоры пролета, подняться с бухтой к жгуту или самонесущему, перекидывать бухту через жгут 15-20 раз на пролет 30-40м, руками вибрировать жгут, чтобы витки ушли к стартовой опоре пролета, натянуть дроп в отдельный зажим и подвесить на то же "ухо" или крюк УК, на котором подвешены остальные кабели жгута. Наилучшим образом так будет получатся с круглым кабелем монотьюбом (4-5.5мм)+ спиральные зажимы. Хуже - плоский монотьюб (от 2х4мм) + зажимы Odwac. Для плоского при перекидывании бухты ее нужно поворачивать так, чтобы плоский не становился на ребро. Еще сложнее бабочка 2х5мм, ее тоже крепить в Odwac или P25. Спутывать можно одинаковые кабели (для тех, кто распреды применяет в формате дропов). Кабели после выходов из зажимов или концы спиральных зажимов стянуть 3М-88Т + УФ-стойкая пластиковая стяжка. Такая процедура на 10-15 мин дольше в среднем на дроп, чем подвес веером. Применяют в Норвегии до 3х дроп-кабелей на распределительный самонес. Другой способ - подвесить дропы в пролете вместе с распредом веером на один крюк, но так, чтобы провисы были одинаковыми и кабели практически касались друг друга. Затем китайской штангой-бандажером наложить проволочные бандажи через 1-3м. Какое-то время кабели будут подвешены веером, пока все абоненты не подключатся. Недостаток - если подключение абонентов растянется на пару тройку лет, то придется несколько раз накладывать бандажи на один и тот же жгут. Механизированный, быстрый и аккуратный способ. Применять навивочную машинку и навивные бухты из тонкого дроп-кабеля: плоский монотьюб 2х4мм, или бабочка диэлектрик 2х5мм, или бабочка 2х3мм. По концам пролета крепить к самонесу или тросу липкими лентами 3М и УФ-хомутами (без зажимов, так как повив с малым шагом). Сеть самонес 6-8кН + навитые плоские монотьюбы-дропы - это навсегдашняя сеть, умрет вместе с опорами.

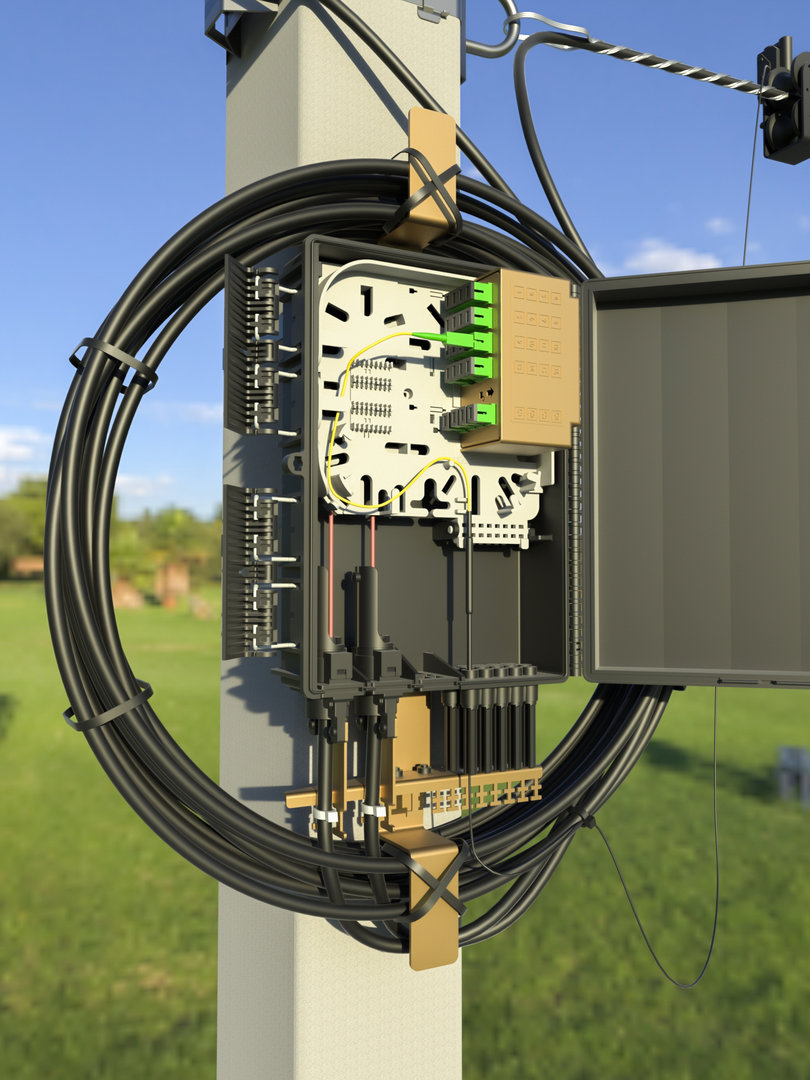

  8. Размещение ОК и иных элементов сетей электросвязи (оптические муфты, оптические распределительные шкафы и т.п.) на ВЛ должно быть максимально компактным с целью обеспечить возможность размещения сетей электросвязи максимальному количеству пользователей инфраструктуры и минимального затруднения доступа к элементам ВЛ владельцу инфраструктуры. Размещение ответвительных ОК в пролете ВЛ может осуществляться любым из следующих способов: навивкой ответвительных ОК на магистральный ОК; навивкой ответвительных ОК на диэлектрический трос; навивкой ответвительных ОК на СИП ВЛ 0,4 кВ; навивкой ответвительных ОК друг на друга; стяжкой ответвительных ОК в жгут; пневмопрокладкой ответвительных ОК в микротрубочном кабеле Размещение ответвительных ОК в пролете ВЛ отдельно друг от друга («веерным пучком») не допускается. Технологический запас ОК при открытом размещении его на опоре ВЛ должен быть уложен в кольцевую бухту без просветов между витками. Внешний диаметр бухты должен составлять не более 3*Rмин, где Rмин – минимальный радиус изгиба ОК, установленный изготовителем ОК. Бухта технологического запаса ОК при открытом его размещении на опоре ВЛ должна крепиться на крестовине или на кронштейне оптической муфты. Оптические муфты или оптические распределительные шкафы, а также бухты технологического запаса ОК, принадлежащие одному пользователю инфраструктуры, не допускается размещать на двух смежных (соседних) промежуточных опорах ВЛ. Участки магистральных и ответвительных ОК, размещаемых на теле опоры ВЛ должны быть проложены вплотную друг к другу или размещены в трубе (пенале, желобе) изготовленной из диэлектрического материала. Длина ответвительного ОК размещаемого в свободной петле (отдельно, без соприкосновения с другими ОК) на теле опоре ВЛ должна быть не более 0,5 м. На опоре ВЛ допускается размещать не более двух свободных петель для каждого ОК. Каждый отдельно подвешенный ОКСН, жгут из ответвительных ОК или микротрубочный кабель должен иметь бирки с информацией о пользователе инфраструктуры и его контактном телефоне. Бирки должны быть прикреплены к ОКСН (жгуту из ответвительных ОК или микротрубочному кабелю) на расстоянии не более 10 см от каждого места крепления ОК к опоре ВЛ. Должна быть обеспечена читаемость надписей на бирке в течение срока службы ОК установленного изготовителем ОК. Если воздушные сети FTTH на ВЛ монтировать так, как написано вверху - никаких наездов в ближ десятилетия не будет (без пучков, мотков, паутины). Плюс на ВЛ - конечно без металла и выдерживать все габариты из ПУЭ. Свои опоры без наездов - согласования и оформление землеотвода.
  9. ГОСТ Р 52266-2020 Кабели оптические. Общие технические условия Для воздушных абонентских, подгруппа ВА: толщина оболочки >0,6мм; стойкость к воздействию: растягивающее усилие >0,4кН, раздавливающее усилие >0,5кН/100мм, сила удара >1Дж, температура > -40С. МДРН - меньшее из разрушение конструкции или волокно растянулось на 0,6% (от себя - разрушение конструкции в стандартно рекомендуемых зажимах). Для воздушных навивных, подгруппа ВП (навивные):толщина оболочки >0,4мм; стойкость к воздействию: растягивающее усилие >0,2кН, раздавливающее усилие >1кН/100мм, сила удара >3Дж, температура > -60С. МДРН - меньшее из разрушение конструкции или волокно растянулось на 0,45%. Для навивных абонентских (навивные дропы) выбирать меньшие значения: толщина оболочки >0,4мм; стойкость к воздействию: растягивающее усилие >0,2кН, раздавливающее усилие >0,5кН/100мм, сила удара >1Дж, температура > -40С. МДРН - меньшее из разрушение конструкции или волокно растянулось на 0,6%. Пример: ВА плоский монотьюб 2х4мм с 2 стеклопрутками 1мм - МДРН 0,5кН.
  10. Добрый день коллеги. Это не про навивку машинкой. Идея: Разбухтовывать подвесной дроп- или распред-кабель с заводских барабанов - круглый (плоский) монотьюб, на бухты 500м. Или любые меньшие длины. Бухта может выглядеть так, см фото. Размеры для круглого кабеля 5-5.5мм - диаметр бухты 35-40см, ширина 15-20см, вес около 12кг. Бухты вкладывать в многоразовую катушку со съемной щекой. А катушку в размоточное устройство, которое также и переноска. Похожее для 1км жесткого троса 4мм и несколько большее в размерах - на фото. Чтобы трос не разматывался он прижимается лавсановой тканью (оранжевая), которая намотана на валик с пружиной. Можно упростить, удешевить, но не потерять удобства. Можно найти стандартные тележки типа бабушка_из_магазина но с нормальными надувными колесами и приспособить установку переноски-раскатки на подобранную тележку. Можно приспособить установку переноски-раскатки на станковый рюкзак. Почему бескатушечные бухты - катушки денег стоят и пустые девать потом некуда. На улице в дождь фанера и бумажная гильза раскисает, см фото. А многоразовую катушку можно сделать из алюминия и пластика. Несомненно, кабель в бухтах будет дороже кабеля на заводском барабане, рубля на 2-3 за м. Варианты - кабель Инкаб/ОК, или кабель покупателя услуги разбухтовки (отгружает покупку нам в Румянцево, Москва и забирает бухты в дер ящиках 800х1200х700 или просто на европаллетах 800х1200, с обмоткой пузырчато-пупырчатой пленкой). Переноска-раскатка + разборная катушка в несколько тыс руб. - можно придумать, но на г не хочется время тратить. 10-15тр можно разработать лучше, но еще лучше - 20-30тр, как профессиональный шуруповерт. Задача - свести полевые телодвижения и потерю времени бригады к минимуму. Стоит ли сделать такую разработку? Дайте советы. Только совет - должно стоить 3 копейки и сделано из г и палок - давать не нужно.
  11. В 2007 ОКС-01 укладывал в монотьюб восьмерку 16 цветов, и даже 2 по 16 с обмоткой пучков нитками. Без поперечных полосок. Были проблемы, сварщики путали, особенно при сварке под крышей или в подвале. Мы выпустили карточки с полосками каждого цвета из 4х волокон, ламинированные. Очень были популярны. Выпустили 200шт ни одной не осталось, все растащили.
  12. Постановление Правительства Российской Федерации от 29 ноября 2014 г. № 1284 «Об утверждении Правил недискриминационного доступа к инфраструктуре для размещения сетей электросвязи»
  13. В СИП типа ТЕЛСИЛ можно интегрировать 48,72,96 ОВ. Можно и больше, но сложно решить задачу выделения. На один кабель СИП из-за ограничения на сечение жил подключают ограниченное кол-во домов, если домов на улице много подвешивают второй, третий СИП параллельно. Из ТЕЛСИЛ выделять 8,12,16 волокон, подключать к дроп-муфте. От дроп муфты к домам - навивка на ТЕЛСИЛ вдоль улицы и на СИП к дому. Монтаж дропа - когда от оператора поступает заявка. Вложения энергосетей - ТЕЛСИЛ вместо СИП, уличный оптический распред шкаф на ТП, канализация от шкафа в колодец городской кабельной канализации, дроп-муфты, смонтировать-сварить шкаф и муфты. Вложения при подключении абонента - монтаж дропа, размазаны во времени по мере поступления заявок. Вложения оператора - ОК до шкафа на ТП, активка - абонентский сетевой терминал. Доход энергосетевой компании, скажем, 250р с подключенного абонента в мес, скажем 100-150 абон на ТП - 25-40тр в мес или 300-500тр в год. Расходы на обслуживание оптики близки к нулю. Окупаемость полтора-два года. Срок службы 40лет. Сетевая компания будет получать не только за доставку к абонентам электронов, но и фотонов, используя одну и ту же инфраструктуру. Нужен закон - если естественный монополист построил сеть открытого доступа по оптике на участке своей инфраструктуре, то на этом участке он имеет право никого не пускать строить оптические распредсети. Так что я это серьезно. Касательно трубостоек. Если есть возможность использовать существующие опоры ВЛ для оптики, то их владелец (сетевая компания) обязан предоставить недискриминационный доступ. Конечно, при выполнении утвержденных требований на монтаж оптики. А вот установку при этом дополнительных опор/стоек на городских улицах городские власти обязаны запретить.
