lemberg Posted June 3, 2016 Posted June 3, 2016 А фото увидеть можно где ATX корпус оторванной мордой в стойке? Вставить ник Quote
vnkorol Posted June 7, 2016 Posted June 7, 2016 Верхний в шкафу - корпус от Labi. Вполне нормальный вариант. https://lh3.googleusercontent.com/hGDqS19Huy8W5KKFmBy_vfuX2RoCLIJAIXb23j1QtDHekbJulPLRDhW83sKSZ4zYZ07-_eqBAnOcCtF1Vowd_t5zXlk5LuhkzbfM9AsHY3G_If9zmbXVHXU8ntS3XbaKc7Zmw1HXddompsMwMoGLJfBy7HMgzvHtSJTyx4ll1GFBhrlYxsT-DLJQ55x1I-l7p6HR943mpN1lHcZSS5MMX3hAdMwGWLLTQwct42DO8Saj1Ka_6HD0-XkN5bxdfe5aoTScW_CBKJHGeUlDkJLJLNK4Y2qGrrSN-BPs7TkGqfpUIicjJGw6WrUzLROR7Hqw_HpW3mH8u-bQ_o4RNG9c965nrXxFm7QfNvHApwv3vSP4z64HkHHYweZF1S2r7fMySamBXjAH5EdUQHI9Vn98WAwaXsy2_saox9IU3MMG8jsaXxksylj--EYOXGbl9nogSGXUsJzn7BKEpqfnMCnWEmjPEj4px7YNpIh6FwfLOhZTTrOo3b8uX8ztSY03d1oKne13VXarK-LEmML6u9rIYpKStFaOjbFpQLXPRBgRduN4LDUaYKkcTjXZmpjT1AZdCYlJiqjKYGe9GWFEmL4R-RAQnml--YuE=w883-h589-no Вставить ник Quote
Andrei Posted June 7, 2016 Posted June 7, 2016 Верхний в шкафу - корпус от Labi. Вполне нормальный вариант. https://lh3.googleusercontent.com/hGDqS19Huy8W5KKFmBy_vfuX2RoCLIJAIXb23j1QtDHekbJulPLRDhW83sKSZ4zYZ07-_eqBAnOcCtF1Vowd_t5zXlk5LuhkzbfM9AsHY3G_If9zmbXVHXU8ntS3XbaKc7Zmw1HXddompsMwMoGLJfBy7HMgzvHtSJTyx4ll1GFBhrlYxsT-DLJQ55x1I-l7p6HR943mpN1lHcZSS5MMX3hAdMwGWLLTQwct42DO8Saj1Ka_6HD0-XkN5bxdfe5aoTScW_CBKJHGeUlDkJLJLNK4Y2qGrrSN-BPs7TkGqfpUIicjJGw6WrUzLROR7Hqw_HpW3mH8u-bQ_o4RNG9c965nrXxFm7QfNvHApwv3vSP4z64HkHHYweZF1S2r7fMySamBXjAH5EdUQHI9Vn98WAwaXsy2_saox9IU3MMG8jsaXxksylj--EYOXGbl9nogSGXUsJzn7BKEpqfnMCnWEmjPEj4px7YNpIh6FwfLOhZTTrOo3b8uX8ztSY03d1oKne13VXarK-LEmML6u9rIYpKStFaOjbFpQLXPRBgRduN4LDUaYKkcTjXZmpjT1AZdCYlJiqjKYGe9GWFEmL4R-RAQnml--YuE=w883-h589-no Ссылка не работает Вставить ник Quote
rdc Posted June 7, 2016 Posted June 7, 2016 столки и полки тоже не нужны. мать и питало можно к стене прикрутить! Вставить ник Quote
Nikan Posted June 7, 2016 Posted June 7, 2016 Делал подобное извращение в двухюнитовом кроссе, в который переставил корзину и монтажную пластину, с креплением материнки, из обычного системного блока. Вставить ник Quote
Butch3r Posted June 8, 2016 Posted June 8, 2016 Верхний в шкафу - корпус от Labi. Вполне нормальный вариант. https://lh3.googleusercontent.com/hGDqS19Huy8W5KKFmBy_vfuX2RoCLIJAIXb23j1QtDHekbJulPLRDhW83sKSZ4zYZ07-_eqBAnOcCtF1Vowd_t5zXlk5LuhkzbfM9AsHY3G_If9zmbXVHXU8ntS3XbaKc7Zmw1HXddompsMwMoGLJfBy7HMgzvHtSJTyx4ll1GFBhrlYxsT-DLJQ55x1I-l7p6HR943mpN1lHcZSS5MMX3hAdMwGWLLTQwct42DO8Saj1Ka_6HD0-XkN5bxdfe5aoTScW_CBKJHGeUlDkJLJLNK4Y2qGrrSN-BPs7TkGqfpUIicjJGw6WrUzLROR7Hqw_HpW3mH8u-bQ_o4RNG9c965nrXxFm7QfNvHApwv3vSP4z64HkHHYweZF1S2r7fMySamBXjAH5EdUQHI9Vn98WAwaXsy2_saox9IU3MMG8jsaXxksylj--EYOXGbl9nogSGXUsJzn7BKEpqfnMCnWEmjPEj4px7YNpIh6FwfLOhZTTrOo3b8uX8ztSY03d1oKne13VXarK-LEmML6u9rIYpKStFaOjbFpQLXPRBgRduN4LDUaYKkcTjXZmpjT1AZdCYlJiqjKYGe9GWFEmL4R-RAQnml--YuE=w883-h589-no Ссылка не работает у меня тоже не работает Вставить ник Quote
abab Posted June 8, 2016 Posted June 8, 2016 (edited) А что бы не наладить выпуск шкафов и полок для некоторого подобия гугловых говносерверов ? https://habrahabr.ru/company/mediagrus/blog/167879/ Есть ли смысл упираться в 19 дюймов? Впрочем можно и полки под 19" сконструировать, мне кажется, оно не "бином Ньютона" ни разу. А если еще и выдвижные было бы совсем зашибись. Можно еще опционально сеточку защитную замутить, чтоб кто нибудь в открытую стойку отвертку случайно на мать не бросил. На 19" полку таких конструкторов можно парочку влепить, и какие нубудь 19" конструктивы для пропеллеров на открытую стойку, чтоб воздух горячий в коридор сгонять. Edited June 8, 2016 by abab Вставить ник Quote
abab Posted June 8, 2016 Posted June 8, 2016 Ссылка не работает Аналогично, тоже не открывается. Вставить ник Quote
zoro Posted June 9, 2016 Posted June 9, 2016 А что бы не наладить выпуск шкафов и полок для некоторого подобия гугловых говносерверов ? https://habrahabr.ru/company/mediagrus/blog/167879/ Есть ли смысл упираться в 19 дюймов? Впрочем можно и полки под 19" сконструировать, мне кажется, оно не "бином Ньютона" ни разу. А если еще и выдвижные было бы совсем зашибись. Можно еще опционально сеточку защитную замутить, чтоб кто нибудь в открытую стойку отвертку случайно на мать не бросил. На 19" полку таких конструкторов можно парочку влепить, и какие нубудь 19" конструктивы для пропеллеров на открытую стойку, чтоб воздух горячий в коридор сгонять. Для начала разберитесь с системой охлаждения данных серверов и стоек... Там не все так просто... Вставить ник Quote
dignity Posted June 9, 2016 Posted June 9, 2016 В общем, была у нас линейка таких серверов. Г-образный профиль, высота 350, глубина 600, ширина 90 из 1.2мм стали. В неё ставится обычный atx бп, лепится мама, диски и вентиляторы 80ки. Мама крепится интерфейсами вверх, а бп розеткой вперёд. Эти штуки ставятся рядом и прекрасно работают... У нас 27 в эксплуатации core i3/5/7. Но такую хрень в цод не поставишь, только на своей площадке. Вставить ник Quote
labi Posted June 9, 2016 Posted June 9, 2016 Ссылка не работает Аналогично, тоже не открывается. Там, я так думаю, должно было быть вот такое шасси: Вставить ник Quote
labi Posted June 9, 2016 Posted June 9, 2016 В общем, была у нас линейка таких серверов. Г-образный профиль, высота 350, глубина 600, ширина 90 из 1.2мм стали. В неё ставится обычный atx бп, лепится мама, диски и вентиляторы 80ки. Мама крепится интерфейсами вверх, а бп розеткой вперёд. Эти штуки ставятся рядом и прекрасно работают... У нас 27 в эксплуатации core i3/5/7. Но такую хрень в цод не поставишь, только на своей площадке. Тоже как-то рисовал шасси из 1 детали. Для терминалов. Имеет право быть, в конкретном проекте для конкретного заказчика. Вставить ник Quote
Butch3r Posted June 10, 2016 Posted June 10, 2016 Ссылка не работает Аналогично, тоже не открывается. Там, я так думаю, должно было быть вот такое шасси: А зачем 220 и сетевой кабель спереди? Вставить ник Quote
dignity Posted June 10, 2016 Posted June 10, 2016 Можно классно крепить на раму, если все впереди. Кроме того, в ящички неглубокие... Да я бы вообще все оборудование брал с всеми дырками спереди, к сожалению, они только под заказ у большинства продавцов, хотя на Atom 2750 есть и в наличии... http://www.wiredzone.com/content/images/thumbs/0068650_barebone-1u-w-atom-c2758-cpu-black.jpg Вставить ник Quote
labi Posted June 10, 2016 Posted June 10, 2016 А зачем 220 и сетевой кабель спереди? Это шасси может быть установлено в шкаф с глухой задней стенкой. Вот, например, vnkorol присылал фото: Или можно его установить в двухрамную открытую стойку. Ну и, вообще, будущее за фронтальным доступом ко всем портам. Это мне, лично, так кажется. Или... так хочется. А на самом деле это шасси нарисовано по инициативе Grey, с учётом пожеланий всего местного сообщества. Вот какие перед большинством стояли задачи - такое шасси и вышло. Мне оно совсем было ненужным - я просто слушал и рисовал. Это есть пример коллективного труда. Вставить ник Quote
labi Posted June 10, 2016 Posted June 10, 2016 Вот ещё история от Vasmer: На картинки нужно кликать. Так получилось, что у него в этом проекте оказалось самое-самое первое пилотное шасси Grey. Вставить ник Quote

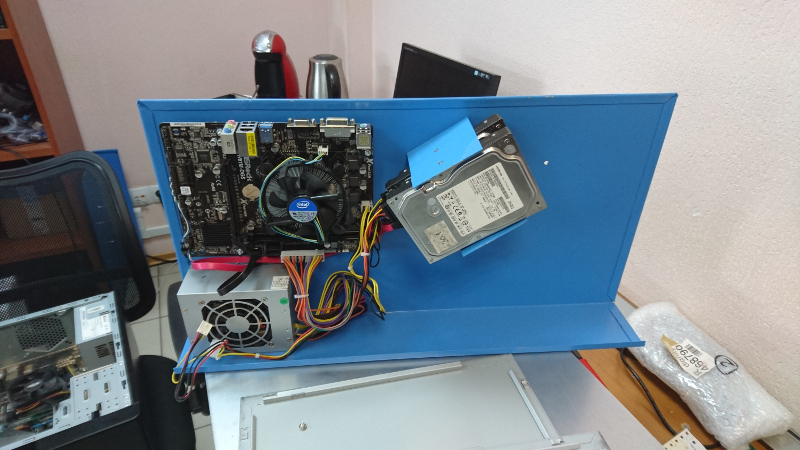

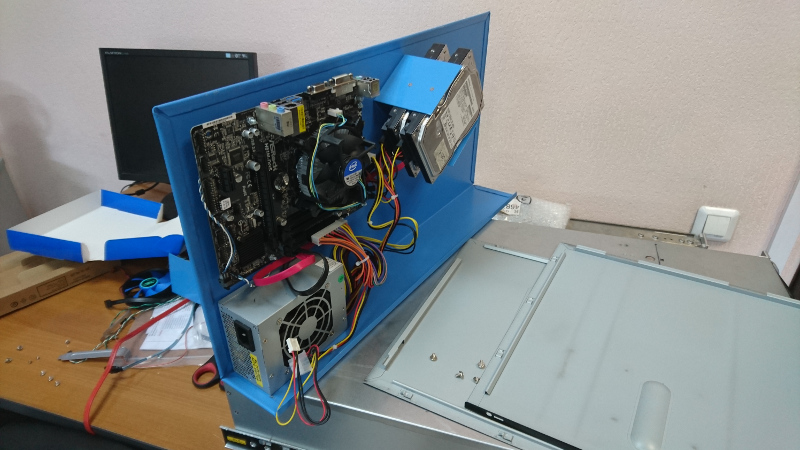

dignity Posted June 10, 2016 Posted June 10, 2016 вот, чтобы осталось в истории человечества) Это, кстати, не самый удачный) мы там еще ставим вентилятор 80x80 для проточки и БП обычно с вентилятором 80, торчащим вперед. Вставить ник Quote
abab Posted June 10, 2016 Posted June 10, 2016 (edited) Для начала разберитесь с системой охлаждения данных серверов и стоек... Там не все так просто... А что там "не просто" ? Холодный и горячий коридоры чтоли ? Корпусных вентиляторов налепить? . вот, чтобы осталось в истории человечества) Прикольно. Ну кстати на такой уголок их бы парочка легко бы влезла. Но такую хрень в цод не поставишь, только на своей площадке. Ну тут народ в большинстве сам себе ЦОД. :) Кстати Яндекс вроде тоже стал такой же фигней заниматься. Edited June 10, 2016 by abab Вставить ник Quote
dignity Posted June 11, 2016 Posted June 11, 2016 Парочка влезет, но обслуживать неудобно. Если бездисковые compute-ноды для большой инсталяции, вопросов нет. Только нужен нормальный климат. Яндекс покупает готовыми забитыми под завязку шкафами. Вставить ник Quote
labi Posted June 11, 2016 Posted June 11, 2016 Для начала разберитесь с системой охлаждения данных серверов и стоек... Там не все так просто... А что там "не просто" ? Холодный и горячий коридоры чтоли ? Корпусных вентиляторов налепить? У них забор холодного воздуха сделан снизу сзади. Выдув - вперёд. Вентиляторов на корпусе нет. По-моему, главное, в их случае, - статистика и точные сведения. Они точно выяснили оптимальные режимы работы всех компонентов, сроки их жизни и стоимости охлаждения & питания & резервирования & обслуживания & внедрения & реконструкции & проектирования & утилизации. Поступают они исключительно выгодно. Тогда как рыночные игроки продают понты. А zoro - да, понты любит и подсознательно ищет. Вот и здесь у него "всё непросто". Оно свойственно всем строителям СКС. Они изначально работают на картинку и красивые слова о сложностях - ряды патчпанелей, толстые жгуты кабелей и зачёсы про высокие категории СКС, перекрёстные межкабельные помехи и затухания. Без обид, надеюсь. Сам этим переболел. Гугл поступает именно "просто". Как dignity, но на следующем технологическом уровне и шире (т.е. проще во всём, диски, например, крепят лентой велкро, винты - это долго и теряются/попадают не туда). Вставить ник Quote
dignity Posted June 11, 2016 Posted June 11, 2016 Гугл, кстати, насколько мне известно, отказался от этой практики. Сейчас там какой-то custom, но вполне промышленный. http://www.opencompute.org/about/ Вставить ник Quote
labi Posted June 11, 2016 Posted June 11, 2016 Гугл, кстати, насколько мне известно, отказался от этой практики. Сейчас там какой-то custom, но вполне промышленный. http://www.opencompute.org/about/ Это фейсбук двигает, я так понимаю. Промышленный уровень - да, но не технологичный. Насрать надо на руки разработчикам этого железа. За неуважение к труду всех остальных. Вставить ник Quote
