Коннекторы для плоской витой пары Кто обжимал?

Имеется плоская витая пара.

Кто подскажет , какие коннекторы подходят?

Обычные, ну никак не хотят обжиматься!

Share this post


Link to post
Share on other sites

есть коннекторы со вставкой, можно попробовать обжать с ними

Share this post


Link to post
Share on other sites

- Точно витая.

- Пробовал результат нулевой.

В плоской витой паре тоньше проводники, вот возникают проблемы.

Share this post


Link to post
Share on other sites

фото в студию, ато может это вобще ченить другое......

Share this post


Link to post
Share on other sites

Она точно витая?

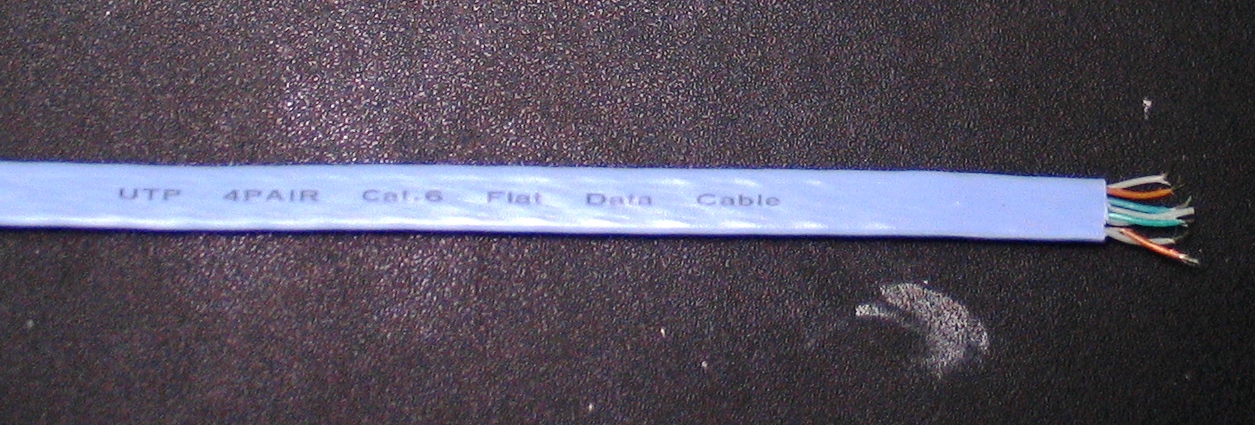

Еще какая:

А для каких целей?

Share this post


Link to post
Share on other sites

Мои глаза меня не подводят? Мягкие многожильные проводники? Если да - то обжать такое "чудо" будет о-очень проблематично. Обжимать нужно обычным инструментом, только о-очень аккуратно. Желательно коннектор с "расчёской", без "расчёски" будет еще более проблематично.

Edited by Alex/AT

Share this post


Link to post
Share on other sites

А если не массово, то в розетку не судьба забить?

Share this post


Link to post
Share on other sites

если не секрет, то где такой кабель нашли и какой метраж? Помнится, к нам как-то абонент приносил D-Link DIR-300 настраивать, с роутером в коробке был точно такой же кабель (не родной, но явно заводской) как на фотке, сказал в магазине купил, я еще удивился до чего же мягкий кабель...

Alex/AT, очень подходящее слово "расческа", у меня фантазии только на "вставку" хватило, но ТС вроде как ответил, что безрезультатно.

Share this post


Link to post
Share on other sites

Так под нее нужны разъемы категории 6.

Вот такой, например.

Цена вот только не радует.

Share this post


Link to post
Share on other sites

Многожильные пары если не ошибаюсь обжмаются только методом пресса на заводе.

Без вариантов в кустарных условиях

Share this post


Link to post
Share on other sites

Пандуитовская вилка с этим кабелем механически не согласована, он слишком широкий для прохода в хвостовик, который рассчитан под круглый кабель.



denis_vid



Можно жать "от лапы", пятерка проходит, с шестеркой много проблем по RL.



detx



Плоский патчевый кабель удобен, например, для шнуров, которые таскаешь с ноутбуком. Они тогда хорошо складываются в сумку, тогда как кругляш вечно норовит хоть что-то выставить наружу из под клапана.

Edited by dimonSCS

Share this post


Link to post
Share on other sites

Многожильные пары если не ошибаюсь обжмаются только методом пресса на заводе.

Без вариантов в кустарных условиях

С 1999 по 2001 пришлось делать патчкорды из многожильного, до сих пор работают.

Share this post


Link to post
Share on other sites

С 1999 по 2001 пришлось делать патчкорды из многожильного, до сих пор работают.

Да не спорю что могут работать.

Только коннекторы в расчете на одну жилу вроде. Форма и площадь медного контакта коннектора не заполняет полностью полость для жилы. Многожильная медь расползтись может так что на одном "волоске" контакт.

Edited by denis_vid

Share this post


Link to post
Share on other sites

Так ножи же в разъеме разные бывают, для многожильного с одним усом, для одножильного с двумя. Если двуусым обжать многожильный - то нормально держит.

Share this post


Link to post
Share on other sites

юзайте розетки или нормальные кабеля.

Share this post


Link to post
Share on other sites

Так ножи же в разъеме разные бывают, для многожильного с одним усом, для одножильного с двумя. Если вуусым обжать многожильный - то нормально держит.

Вообще в электрике для многожильного цилиндрический сжимающийся контакт используется как правило.

Пример - клемма аккумулятора в автомобиле.

Трудно представить надежное соединение хоть с одним хоть с двумя ножами.

Share this post


Link to post
Share on other sites

Только коннекторы в расчете на одну жилу вроде. Форма и площадь медного контакта коннектора не заполняет полностью полость для жилы. Многожильная медь расползтись может так что на одном "волоске" контакт.

Модулярные коннекторы были разработаны как раз таки под многожильный кабель.





Трудно представить надежное соединение хоть с одним хоть с двумя ножами.

Было время в Bell Labs делали rocket science, не иначе.

Share this post


Link to post
Share on other sites

Вот, например, коннекторы для многожильного кабеля:

http://www.hyperline.com/catalog/jacks/rj45-c5-p.shtml

http://www.vpi.us/catacc-plugs.html

да полно их в продаже, вот тут даже с чертежами:

http://www.brownbear.ru/goods/440.html

http://www.brownbear.ru/goods/441.html

для одножильного (solid) врезающиеся "усы" немного разведены, как зубья пилы, а для многожильного (stranded) - прямые. Учитывая, что провод зафиксирован в канавке коннектора, то пара врезавшихся в него зубьев обеспечивают вполне достаточный контакт.

Share this post


Link to post
Share on other sites

Самое веселое, что возят и продают как правило многожильные коннекторы - 2 зубца плоские (для одножильных три зубца со сдвигом) а кабель только одножильный :)



И ничего, все ставят на кабель не те коннекторы :)

Edited by Tosha

Share this post


Link to post
Share on other sites
