Микротик и с чем его едят

[Saab95]

А что означает Built in 16kV ESD protection on RF port в RB711?



Означает что при попадании молнии рядом с устройством антенный вход останется невредимым. На картах R52n этого нету, поэтому они очень часто вылетают в грозу.

[andrewmodus]

Означает что при попадании молнии рядом с устройством антенный вход останется невредимым

А Еthernet порт сдохнет?

[Saab95]

Сдохнет если не использовать грозозащиту и экранированную витуху.

[SSD]

А что означает Built in 16kV ESD protection on RF port в RB711?



Означает что при попадании молнии рядом с устройством антенный вход останется невредимым. На картах R52n этого нету, поэтому они очень часто вылетают в грозу.

Это больше защита от статики, от молнии не спасет ничего.

[Sonne]

Есть такая проблема на микротиках нет батарейки, после перезагрузки время слетает.

Я настроил NTP клиент, но похоже после перезагрузки он срабатывает не сразу и графики успевают обнулиться.



Обидно, неудобно, кто знает как это можно исправить? Версия 5.5

[sherwood]

Я настроил NTP клиент, но похоже после перезагрузки он срабатывает не сразу и графики успевают обнулиться.

какая связь, между агентом времени и графиками?

графики пишутся в память, а она энерго-зависима и после ребута естественно

все пропадет, а клиент времени нужен для других целей, например смотреть логи,

что когда произошло или для запуска скриптов и т.д.

[Atman]

Проверте стоит ли галка Store on disk. Tols > Graphing > Interface rules

Писать графики будет на диск.

[Saab95]

Я настроил NTP клиент, но похоже после перезагрузки он срабатывает не сразу и графики успевают обнулиться.

какая связь, между агентом времени и графиками?

графики пишутся в память, а она энерго-зависима и после ребута естественно

все пропадет, а клиент времени нужен для других целей, например смотреть логи,

что когда произошло или для запуска скриптов и т.д.



После ребута ничего не пропадает, если микротик успеет установить правильное время в течении 5-ти минут после запуска. Если он за это время не успевает, то это не вина микротика, а вина NTP сервера. Запустите свой локальный.

[Sonne]

Еще раз объясняю ситуацию



1. Собираются графики. Складываются на диск.



2. Настроен NTP сервер. Сервер работает нормально и постоянно доступен.



3. Делаем ребут, картинки слетают.



Могу предположить, что некорректно срабатывают настройки таймзоны, у меня они manual.

Когда после ребута захожу в /system clock сначала показывает неправильное время, потом обновляется и получается праильное.

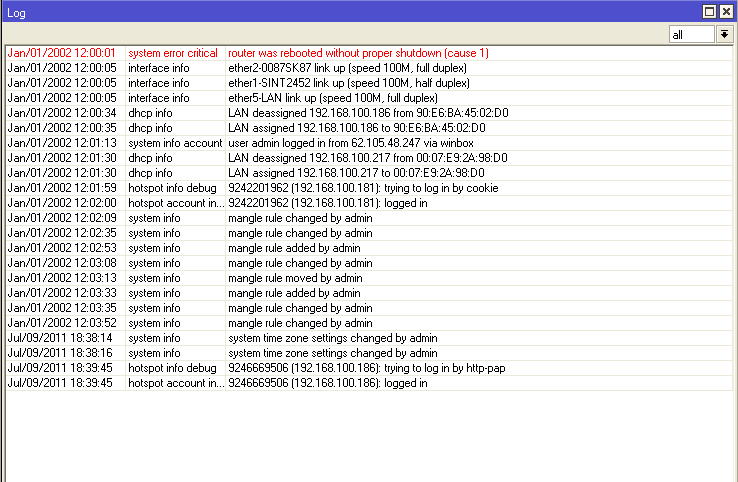

В логах выглядит так:





В итоге вся графика слетает.

[Saab95]

В итоге вся графика слетает.

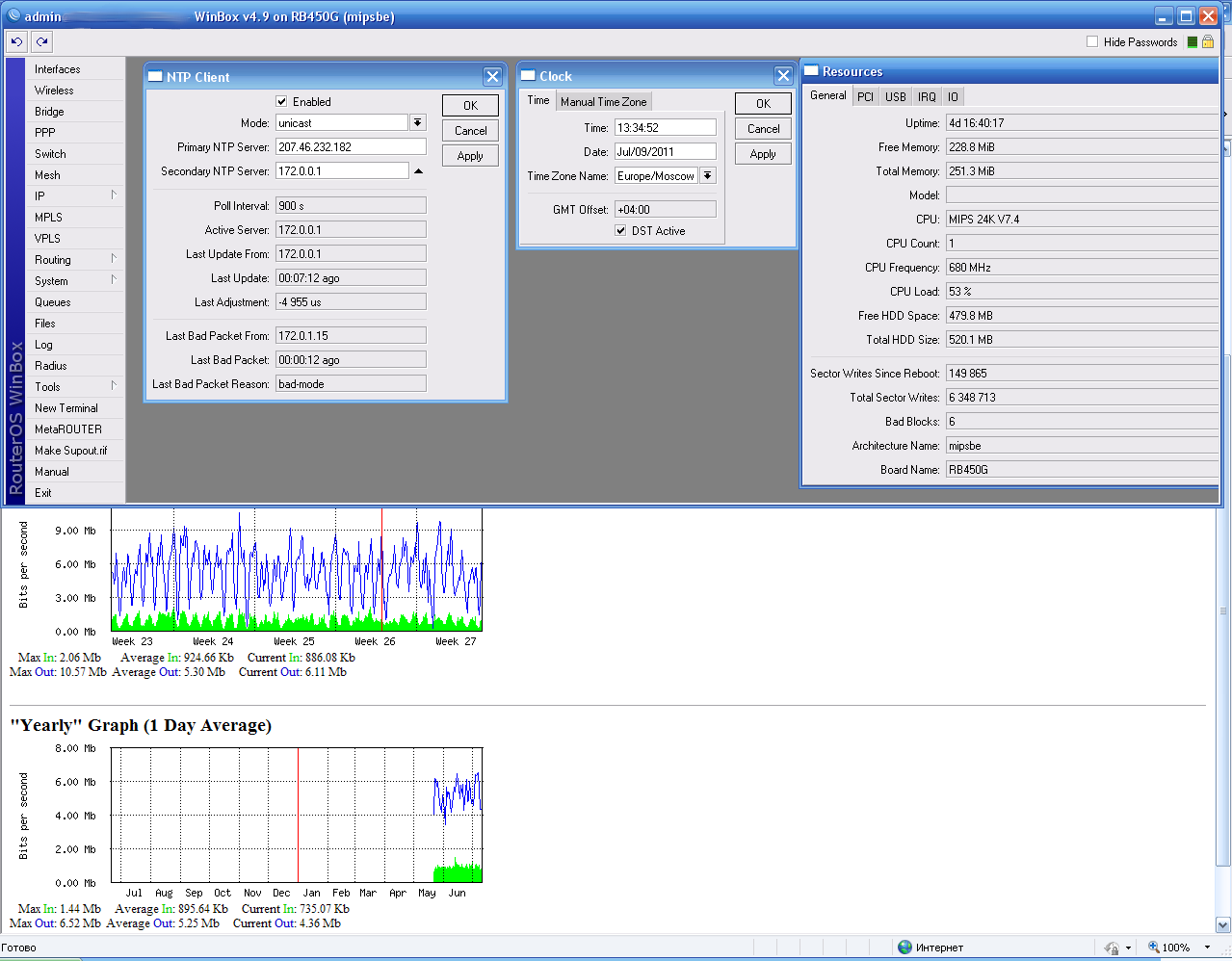

Вот при таких настройках не слетает, что и видно по графикам. Правда там версия 4.9, но в 5.5 то же самое, просто нет под рукой такого роутерборда где графики рисуются с 5.5 версии.



[Saab95]

Настраиваем Mikrotik RB/SXT.

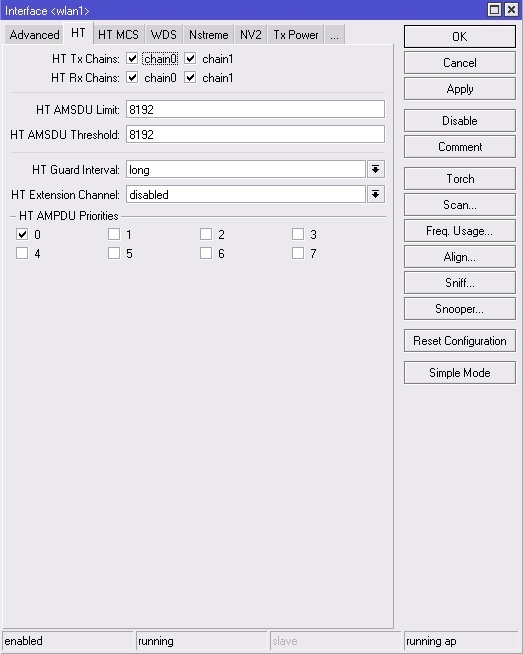

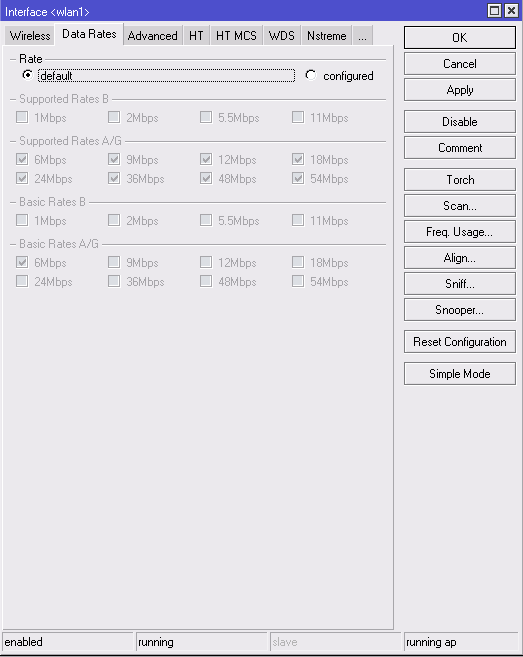

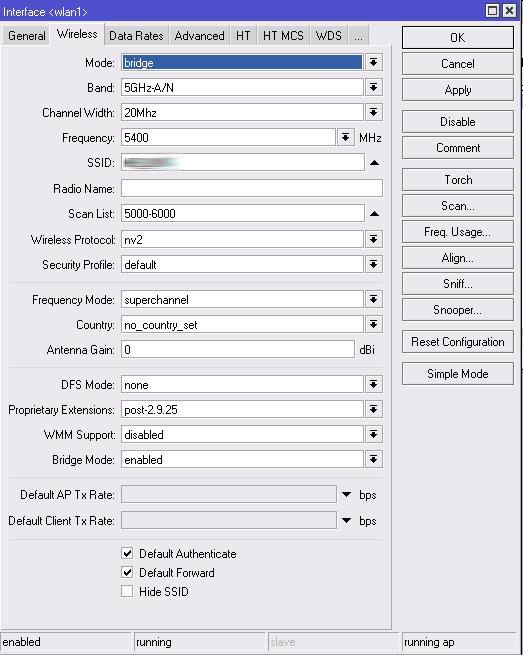

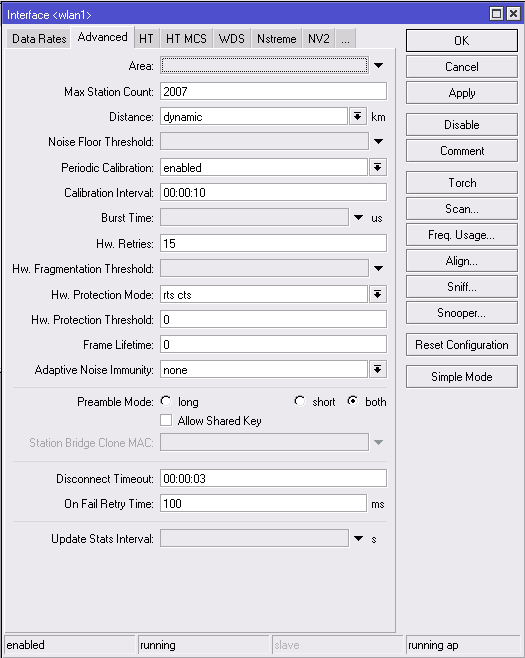

Пример настройки линка точка точка, вот какие нужно сделать настройки на главном устройстве:





На втором устройстве нужно только изменить режим работы Mode с bridge на station WDS.



На обоих устройствах порты Ether1 и Wlan1 нужно объединить в бридж:





IP-адрес для управления нужно устанавливать на этот бридж, а не на ether1 как было изначально.

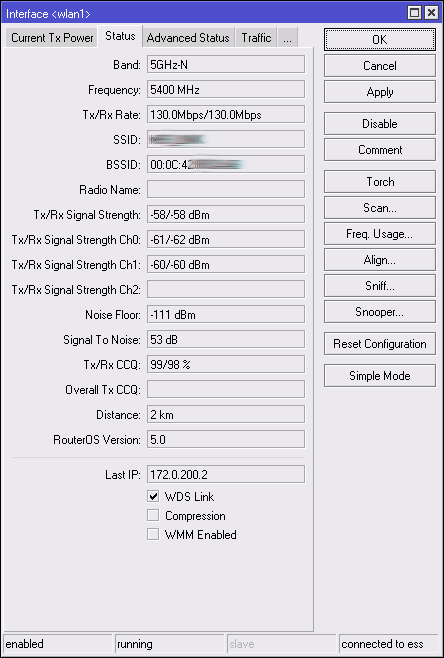

В результате в полосе 20мгц имеем стабильный и скоростной линк точка-точка:







Важные замечания:



1.При тестировании на столе, сперва настраиваете одно устройство и уменьшаете в нем мощность на передачу до значений 2-5дбм. Потом настраиваете второе устройство, так же уменьшаете мощность до 2-5дбм. После проверки работоспособности выключаете одно устройство и повышаете на нем мощность, потом включаете другое и повышаете на нем. Включать устройства с максимальной мощностью вблизи друг друга нельзя. Если не хотите уменьшать мощность - располагайте устройства в разных комнатах.



2.Полосу 40мгц следует использовать только тогда, когда это действительно нужно (при нагрузке более 100 мегабит), во всех других случаях используйте 20мгц.



3.Используйте протокол NV2, он на данный момент достаточно стабильный.



4.Во время монтажа следите за уровнями сигналов, сначала юстируйте антенны в горизонтальной плоскости, потом в вертикальной. Чтобы перекос по поляризациям был минимальный.



5.Уровни сигналов, если они выше -50, следует уменьшить путем уменьшении мощности на передачу.

[alex_ok]

пригодится, как раз на неделе наверно закажу 2 штуки)

[Saab95]

В wifimag.ru появились Mikrotik RouterBoard 711-2Hn.



Получается внешнее устройство в корпусе с панельной антенной 14дб можно собрать:



Mikrotik RouterBoard 711-2Hn - 1525р.

AntennaBox2 - 400р.

Waterproof Ethernet GOLD - 24cm - 270р.

Блок питания (POE) 24v - 280р.

Пигтейл MMCX Right Angle to RP-SMA Male 7cm - 200р.



Итого - 2675.



Наностанция стоит 2930 - то есть дороже.





Внешнее устройство в корпусе с панельной антенной 14дб + внешняя антенна Extralink 24дби:



Mikrotik RouterBoard 711-2Hn - 1525р.

AntennaBox2 - 400р.

Waterproof Ethernet GOLD - 24cm - 270р.

Блок питания (POE) 24v - 280р.

Пигтейл MMCX Right Angle to N Female Bulkhead 25 cm. - 200р.

+антенна Extralink 2G 24dBi 2400-9 - 1450р.



Итого - 4125.





Антеннабокс стоит 400р, а гентлебокс 800 =) так что использовать последний нет никакого смысла.



Ссылки на комплектующие:



http://www.wifimag.ru/mikrotik-rb711-2hn.html

http://www.wifimag.ru/komplektujsie/anteny-25/board-aerials/antenabox2.html

http://www.wifimag.ru/komplektujsie/blok-pitaniya-poe/waterproof-ethernet-24cm.html

http://www.wifimag.ru/komplektujsie/blok-pitaniya-poe/blok-pitanija-poe-24v-1-25-a.html

http://www.wifimag.ru/komplektujsie/anteny-25/directed-aerials/extralink-2g-24dbi.html

[AlKov]

Настраиваем Mikrotik RB/SXT.



Пример настройки линка точка точка, вот какие нужно сделать настройки на главном устройстве:

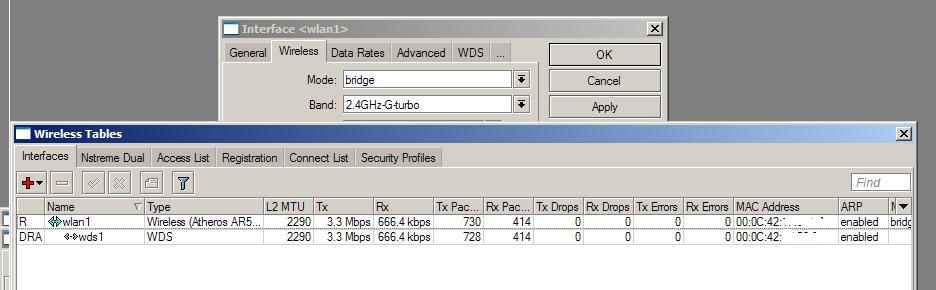

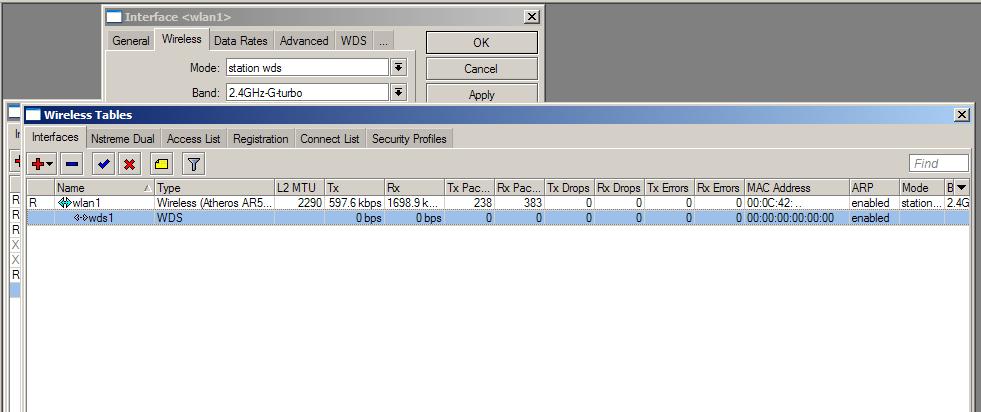

Все сделал так, только на RB333 и на 2,4GHz, соотв. исключая то, чего там нет. Непонятно вот что - почему-то на "базе" WDS активен и трафик по нему бежит (см. рис. 1), а вот на "клиенте" в WDS тишина (рис. 2). И еще - на "базе" МАС wlan1 и wds одинаковые, а у "клиента" на wds "нули"..

Или это так и должно быть?

Собственно главная проблема вот в чем - при активной "прокачке" (38-40 Мбит/с) линк начинает отваливаться, в логе "базы"

00:0c:42:xx:xx:xx@wlan1 disconnected, extensive data loss

в логе "клиента"

00:0c:42:xx:xx:xx@wlan1 lost connection, not polled for too long
00:0c:42:xx:xx:xx@wlan1 lost connections, no beacons received

Уровни в пределах -67-69 dBm. Где собака порылась, ума не приложу.. :(

Это никак не может быть связано с вышеописанными "странностями" WDS?

Edited August 23, 2011 by AlKov

[Saab95]

На клиенте на вкладке WDS нужно ставить Dynamic Bridge и прописывать нужный бридж. В этот бридж можно вообще ничего не бриджевать и снимать трафик прямо с него. Однако на вкладке что вы привели, на клиенте не должно быть WDS, скорее всего что-то не так настроили. Или вы этот WDS сами добавили статикой - сотрите его. То, что обрывается, это у вас проблемы со связью, помехи.

[AlKov]

На клиенте на вкладке WDS нужно ставить Dynamic Bridge и прописывать нужный бридж. В этот бридж можно вообще ничего не бриджевать и снимать трафик прямо с него.

Все понятно.

Однако на вкладке что вы привели, на клиенте не должно быть WDS, скорее всего что-то не так настроили. Или вы этот WDS сами добавили статикой - сотрите его.

Ну дык делал "по инструкции", где сказано, что у клиента только одно отличие. ;)

То, что обрывается, это у вас проблемы со связью, помехи.

А вот здесь есть сомнения.. Дело в том, что если линк постоянно грузить например ~3 Мбит, то он работает стабильно, а вот если прогрузить по-полной, то вероятность обрыва существенно возрастает. Причем такое ощущение, что проблема напрямую связана со временем нахождения в загруженном состоянии. Т.е. если прогружать минут 10-15, то проблемы нет, а вот если "покачать" подольше, то получаем те самые обрывы.. Может быть карта банально перегревается?

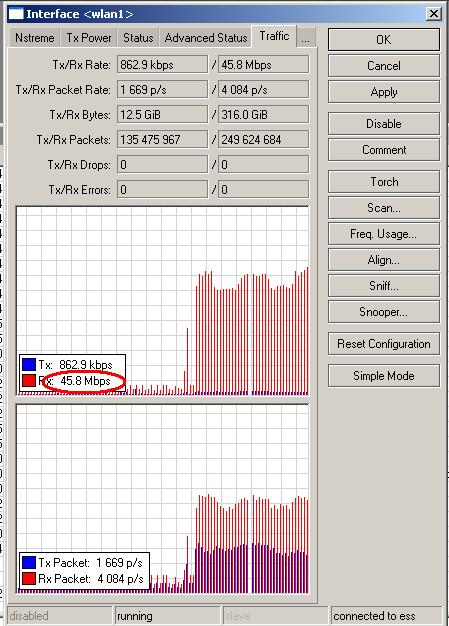

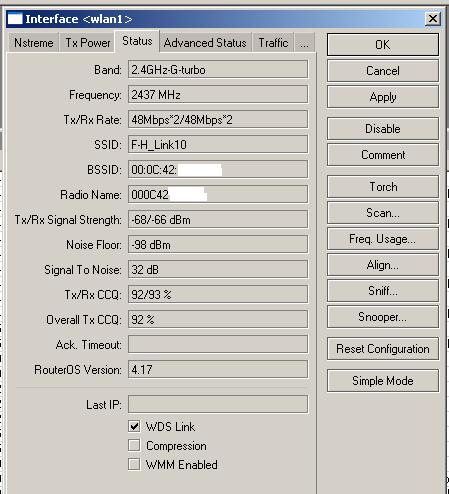

P.S. Выкладываю пару картинок, снятых во время короткой "прогрузки".

[SSD]

На клиенте на вкладке WDS нужно ставить Dynamic Bridge и прописывать нужный бридж. В этот бридж можно вообще ничего не бриджевать и снимать трафик прямо с него.

Все понятно.

Однако на вкладке что вы привели, на клиенте не должно быть WDS, скорее всего что-то не так настроили. Или вы этот WDS сами добавили статикой - сотрите его.

Ну дык делал "по инструкции", где сказано, что у клиента только одно отличие. ;)

То, что обрывается, это у вас проблемы со связью, помехи.

А вот здесь есть сомнения.. Дело в том, что если линк постоянно грузить например ~3 Мбит, то он работает стабильно, а вот если прогрузить по-полной, то вероятность обрыва существенно возрастает. Причем такое ощущение, что проблема напрямую связана со временем нахождения в загруженном состоянии. Т.е. если прогружать минут 10-15, то проблемы нет, а вот если "покачать" подольше, то получаем те самые обрывы.. Может быть карта банально перегревается?

P.S. Выкладываю пару картинок, снятых во время короткой "прогрузки".

По пробуйте отключить турбо и посмотреть как будет работать без него.

[Saab95]

Так же можно мощность немного убавить.

[AlKov]

По пробуйте отключить турбо и посмотреть как будет работать без него.

Ок, попробуем. А на сколько я потеряю "в мегабитах" в этом случае?

У меня еще такой вопрос - как Вы считаете, основываясь на "показаниях" текущего линка, есть ли у меня шанс поднять такой же мост на 5 GHz? Естественно на новых бордах. Дистанция - 10 км., на обеих сторонах "тарелки" 1,2м., с облучателями "Бестер оффсет". Единственно в чём не уверен на 100% - это есть ли прямая видимость. Но на 2,4 вроде как работает, хотя может быть причина обрывов и живет в отстутствии прямой видимости. Проверяли чисто "глазами", без бинокля. На вид есть сомнение, что линк чутка "задевает" за кромку леса, на расстоянии порядка 1-1,5 км. от "удалённой" точки.

Задача такая - дать Интернет в отдалённый посёлок, полоса нужна не менее 50-60 Мбит. Как я увидел из ваших "картинок", сиё вполне реально.

Обязательно ли в таком случае Dual Nstreme?



Так же можно мощность немного убавить.

Убавить?? Я наоборот хотел чутка приподнять..

Edited August 24, 2011 by AlKov

[alex_ok]

Что-то странное творится со списком каналов. На одном rb/sxt от 5100..5400 + 5600..5800 (примерные цыфры).

А на другом от 4.9 и до 6.1...



после настройки не доступны по mac...

Edited August 25, 2011 by alex_ok

[Saab95]

Это вы что-то не так настроили. Обычно новые устройства стоит предварительно сбросить перед настройкой. Если они не доступны по маку, значит накосячили с добавлением портов в bridge.

[alex_ok]

Это вы что-то не так настроили. Обычно новые устройства стоит предварительно сбросить перед настройкой. Если они не доступны по маку, значит накосячили с добавлением портов в bridge.

Сделал по вашим рекомендациям.

Устройства сразу прошил v5.6 и сделал reset-configuration

Edited August 25, 2011 by alex_ok

[Saab95]

Тогда надо более детально описать проблему. Получается при указании сканлиста 4.9-6.1 устройства не подключаются на других частотах, кроме как 5100..5400 + 5600..5800? Это может быть если забыли superchannel включить=)

[alex_ok]

Тогда надо более детально описать проблему. Получается при указании сканлиста 4.9-6.1 устройства не подключаются на других частотах, кроме как 5100..5400 + 5600..5800? Это может быть если забыли superchannel включить=)

Соединение есть. В списке частот, теперь все. Непонятно все равно как-то ведет он себя: то только стандартные, то все. От чего зависит? Он нигде не редактируется? )

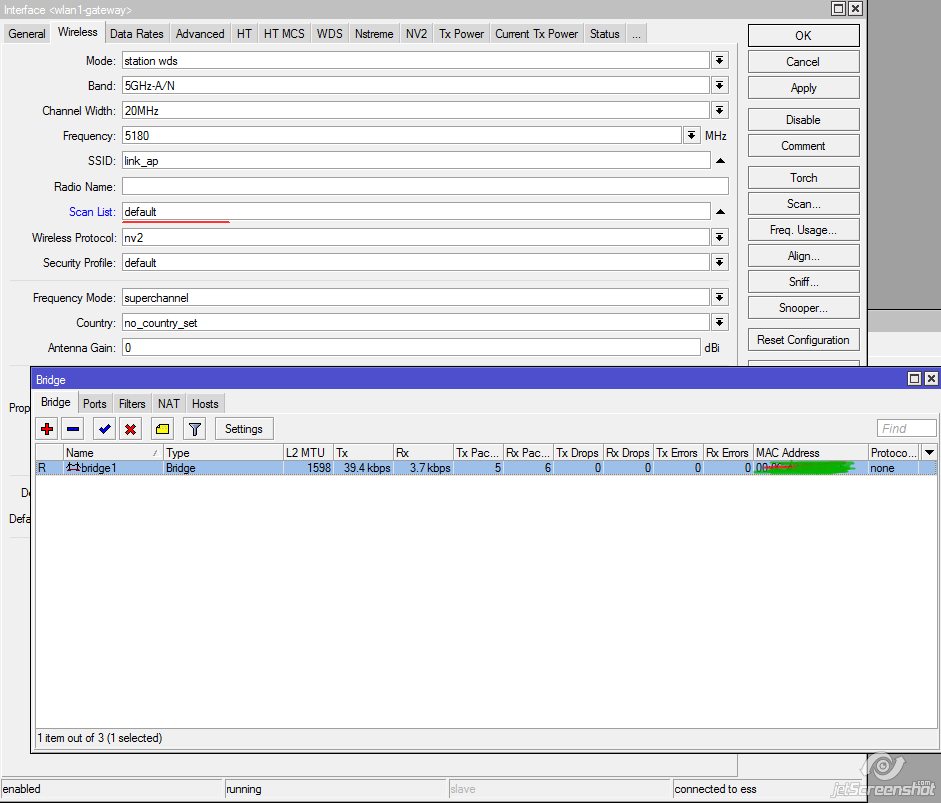

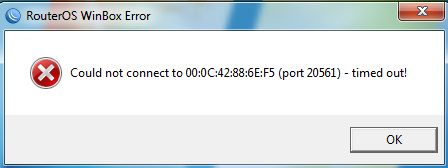

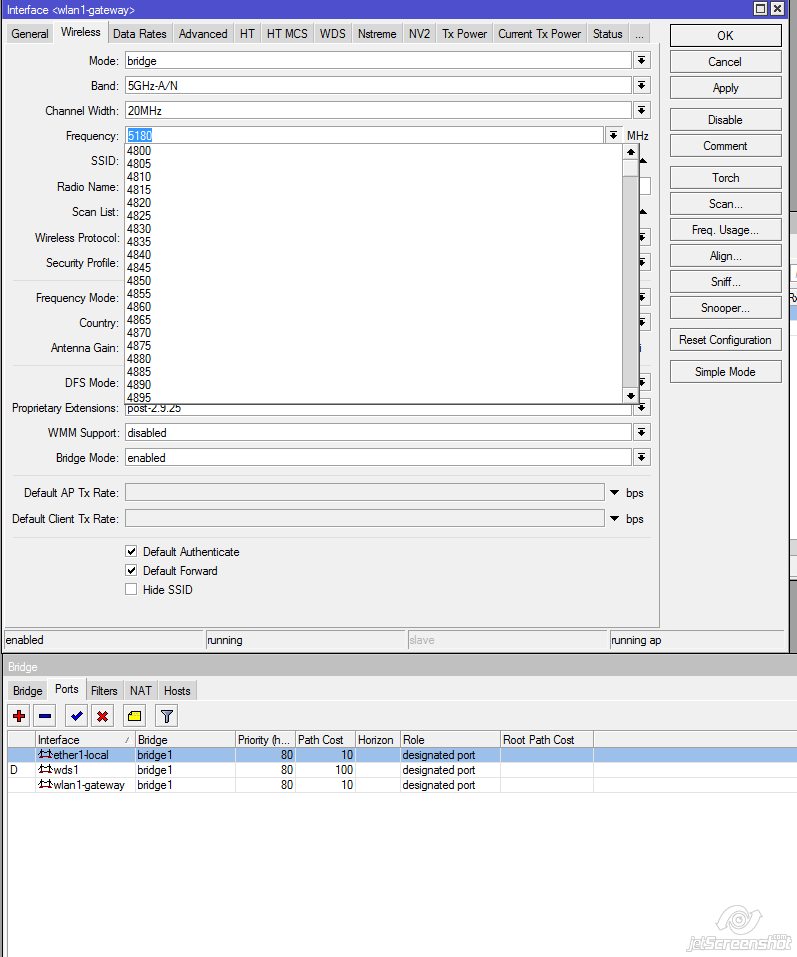

Подключить по мак сейчас только не получается... Скрины бриджа приложил и ошибку.

[electro]

Mikrotik RB/SXT. настроен в бридж с такимже, прокачка TCP ~30Mbit/UDP ~97Mbit протокол стоит any (к нему еще нано подрублен) возможно TCP больше прокачать ?

и еще вопрос в догонку, nstreme может работать с нано ?? (nv2 точно нет)



да еще несовсем понятно стои 20МГц но скорость можно увидеть 300Мбит (странно немного выглядет)

Edited August 26, 2011 by electro
