Ужастик - оптика в первый раз

Привет :)



Первый раз тянули оптику и вот получился такой ужастик.

Сильно не ругайтесь. Но посмеяться можно :)



Вход кабелей

Внутри ящика



Edited by Radus

Share this post


Link to post
Share on other sites
Привет :)



Первый раз тянули оптику и вот получился такой ужастик.

Сильно не ругайтесь. Но посмеяться можно :)



Вход кабелей

Внутри ящика

Ввод кабелей вроде нормально, правда не понятно, что там слева за трубы и витая пара, ну и гофру бы не помешало. Внутри как получилось?





Ящик тоже - просто ящик, можно в законченное состояние нормально привести. Там на ВК №1 верхний первичный буфер, сразу над красным поврежден?

Share this post


Link to post
Share on other sites
Первый раз тянули оптику и вот
В ящике, конечно - ужас :-). Разделку кабелей до модулей надо всё-таки делать уже в оптическом кроссе. Примеры есть на этом форуме. Через годик пальцев пять загнёте, как не надо было делать.

При вводе кабелей надо соблюдать отрицательный уклон кабеля, чтобы вода при дожде не затекала в отверстия: верхний кабель - более-менее, нижний - неправильно. Гофра точно не помешает.

Edited by Мимо проходил...

Share this post


Link to post
Share on other sites
Ввод кабелей вроде нормально, правда не понятно, что там слева за трубы и витая пара, ну и гофру бы не помешало. Внутри как получилось?

Ящик тоже - просто ящик, можно в законченное состояние нормально привести. Там на ВК №1 верхний первичный буфер, сразу над красным поврежден?

Слева трубостойки на которых антенны и висят куча всяких кабелей. Обычная крыша 9-ти этажки.

Витая пара это старая магистралька которая раньше шла в ящик:) и еще витой парой примотал оптику к трубе :)

Гофру имеется в виду для защиты чтобы не порезали ?

Внутри ящика планировалось закрепить кассету прям по центру но не получилось т.к. помешали крепежные анкеры не рассчитали чуток. ;)

Буфер повредили когда разделывали кабель :(

Можно все переделать с нуля, запасных буферов еще 6 штук имеется. Внутри кассеты тоже запас большой, разделывали по 1,5 метра как положено.

Сейчас сварки под рукой нет, но как будет то конечно обязательно переделаем :)



В ящике, конечно - ужас :-). Разделку кабелей до модулей надо всё-таки делать уже в оптическом кроссе. Примеры есть на этом форуме. Через годик пальцев пять загнёте, как не надо было делать.

При вводе кабелей надо соблюдать отрицательный уклон кабеля, чтобы вода при дожде не затекала в отверстия: верхний кабель - более-менее, нижний - неправильно. Гофра точно не помешает.

будем глядеть :) если вода затекет то загерметизируем силиконом или пеной.

Ну а на счет загнуть пальцы, так на следующем точно таком же узле получилось все гораздо лучше :) Просто тут был самый первый раз :)

Edited by Radus

Share this post


Link to post
Share on other sites

У вас, батенька, не в клозетах разруха...

Даже при таких раскладах можно было бы и модуль зеленый от первого кабеля снимать хотя бы в сплайс-кассете, а не голые волокна вповалку в ящик бросать; и для кассеты можно было бы, ну не знаю, пусть не герметичный ящик, но хоть пару болтов в ящике приварить, чтобы на них можно было кассету зафиксировать и крышкой закрыть; запас (по-моему маловат) можно было бы уложить по-божески... почему у вас армирующие жилы на одном кабеле кое-как обрезаны, а на другом навалены в ящик?

Share this post


Link to post
Share on other sites

Не ужели в Автограде все так плохо, что до таких извращений доходит? Как кстати с Ethernet провайдерами там?

Share this post


Link to post
Share on other sites
Высказались? Полегчало?
Аффтар бокса на фотках в топике - реально неряха - опыт/неопыт монтажа ВОЛС здесь не причем (мне бы элементарная аккуратность не позволила все эти потроха накидать там в таком виде). А так вообще да... полегчало... спасибо



Share this post


Link to post
Share on other sites
Не ужели в Автограде все так плохо, что до таких извращений доходит? Как кстати с Ethernet провайдерами там?
Ну на самом деле все хорошо :)

Просто вот показал как не надо делать и как легко хорошую идею загубить на корню. :)

Share this post


Link to post
Share on other sites
Внутри ящика планировалось закрепить кассету прям по центру но не получилось т.к. помешали крепежные анкеры не рассчитали чуток. ;)





Ну а на счет загнуть пальцы, так на следующем точно таком же узле получилось все гораздо лучше :) Просто тут был самый первый раз :)

Ну наверняка кассету можно было прикрепить на боковую стеночку. Не вижу - размер позволяет или нет? Шуруповёрт+сверлышко+пару саморезов ;) Если сегодня будем варить,я сфотаю как мы это делаем. И можно я сюда же скину??))



А насчёт следующего узла, так фотки в студию ;)



Share this post


Link to post
Share on other sites
будем глядеть :) если вода затекет то загерметизируем силиконом или пеной.

Вроде как не вариант. На первое время пойдёт, но как показывает практика силикон со временем отслаивается от поверхности, а пена от солнца становится трухой((( Вот есть какаято мастика, которой монтажники затирают швы в панельных домах (такая серая). Мож ею. Вроде говорят хороший материал. Сам не пробовал.

Share this post


Link to post
Share on other sites

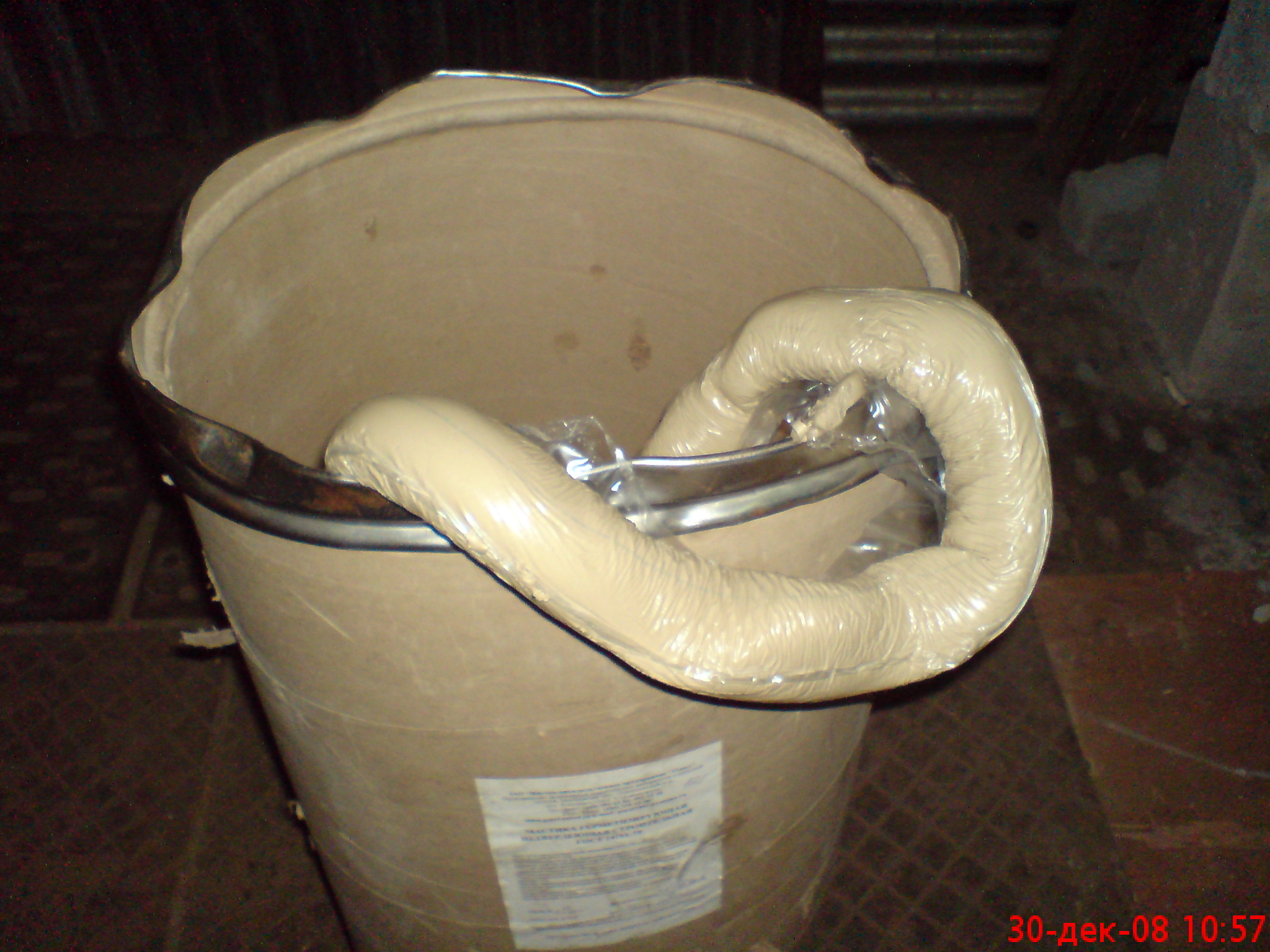

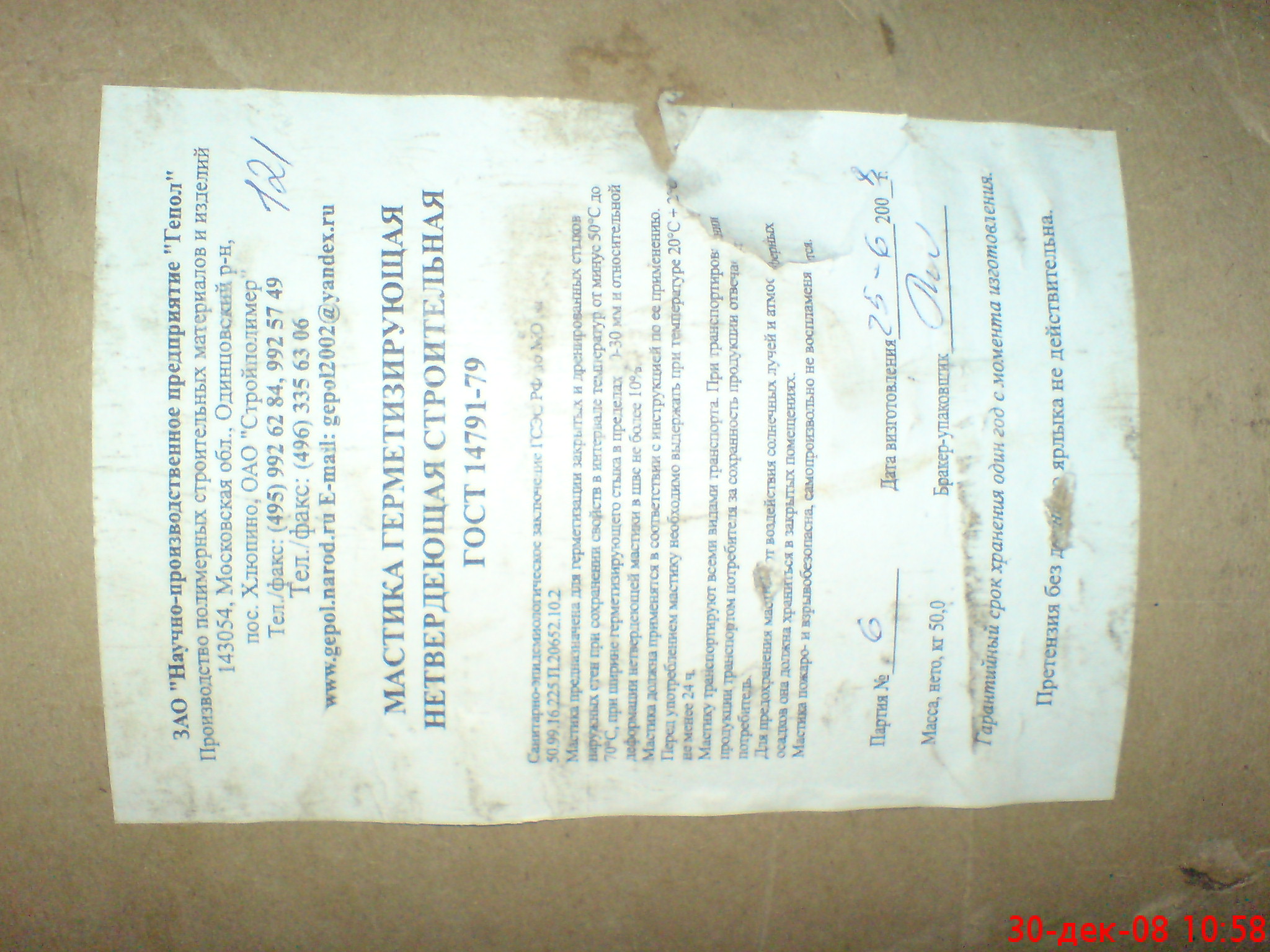

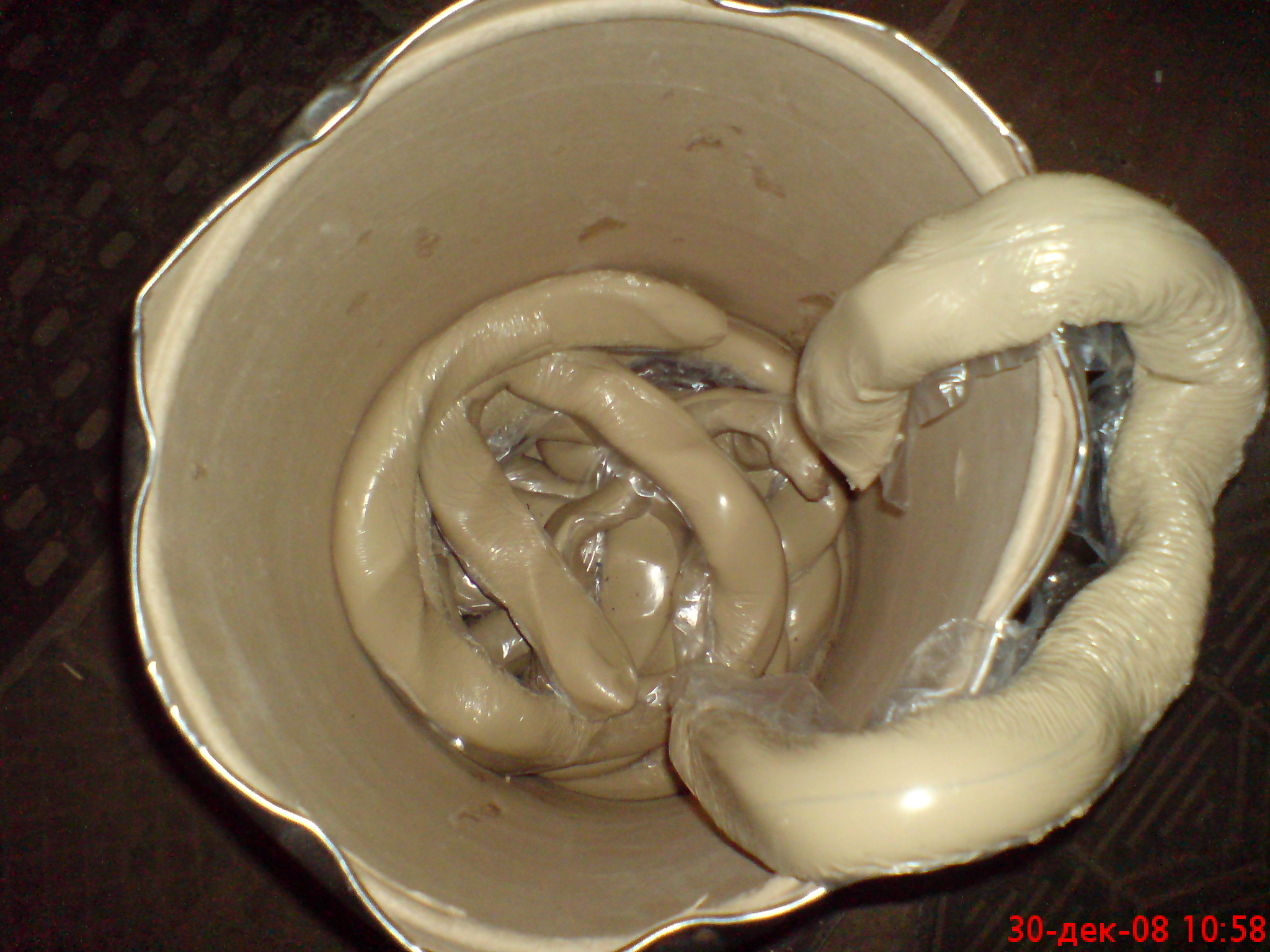

Вот есть какаято мастика, которой монтажники затирают швы в панельных домах (такая серая).
Применяем.

Для желащих постебаться: уж извините за непрезентабельный вид. Зато - вещь




Edited by Мимо проходил...

Share this post


Link to post
Share on other sites

УУУЁЁЁ-У брррр, зачем такое показывать...... аж пеербирает когда сверху в ведро смотриш... вид действительно еще тот. вот только интересно как ето дело применяют, как колбаску из целофана выдавливают чтоли?

Share this post


Link to post
Share on other sites

мы я помню и без кассеты делали.

скотчем гильзу к стенке ящика клеишь - и всё ОК :)

главное в такой ящик пореже лазить.

Share this post


Link to post
Share on other sites

ну совсем без кассеты уж нельзя - рано или поздно оборвут

мы всегда старались в отсутствии кассет разделывать (а в последствии и разваривать) оптику в корпусах от 5-8 портовых свичей, или даже в плотных картонных коробках из-под оборудования...

в принципе 5-10 волокон можно довольно цивильно закрепить скотчем (больше тоже можно, но потом будет очень трудно их если что доставать)



Share this post


Link to post
Share on other sites
сфотаю как мы это делаем.

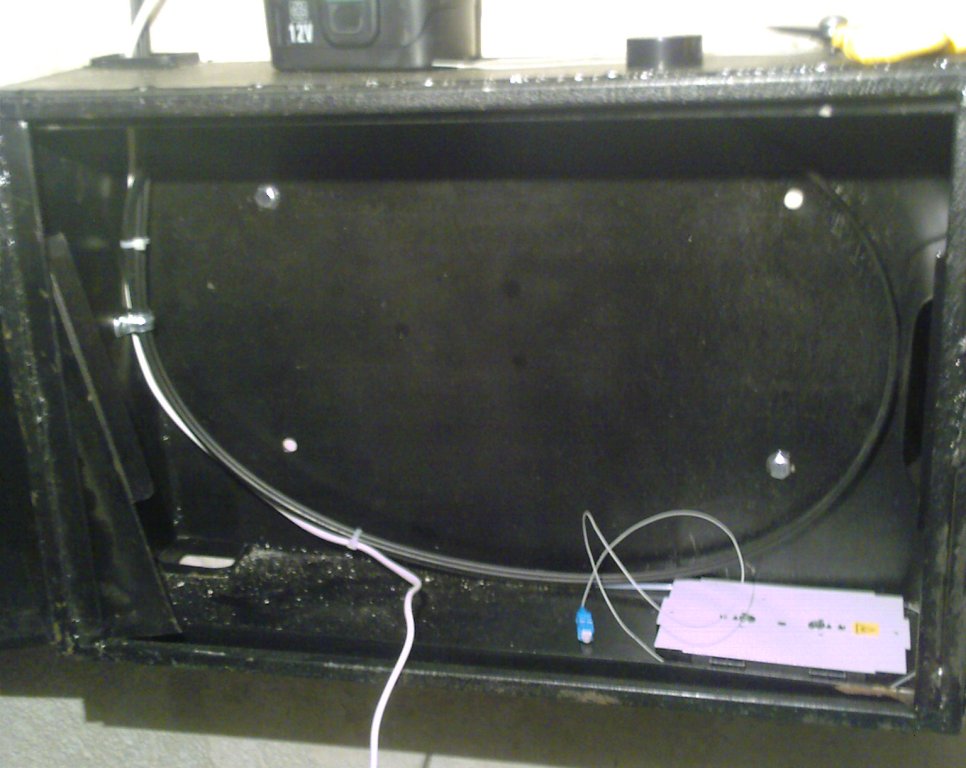

Ну вот вроде так мы делаем. Здесь "тупиковые", но есть ещё и проходные.

Заранее простите за кач-во. Фотал на сотовый.

Всех с наступающим!



Edited by Мишаня

Share this post


Link to post
Share on other sites

Мы юзаем эти кроссы http://4isp.ru/core.asp?main=catalog&a...2258&cat=47

Дешёвые удобные, и полностью укомплектованные, гильзы вообще не покупаем так как их много остаётся с оконечек такими кроссами.

Смысла брать хлипкие кассеты за полцены этих кросов не вижу.



Крепится он на любой анкер ящика жёстко, смотрится очень хорошо.

Share this post


Link to post
Share on other sites

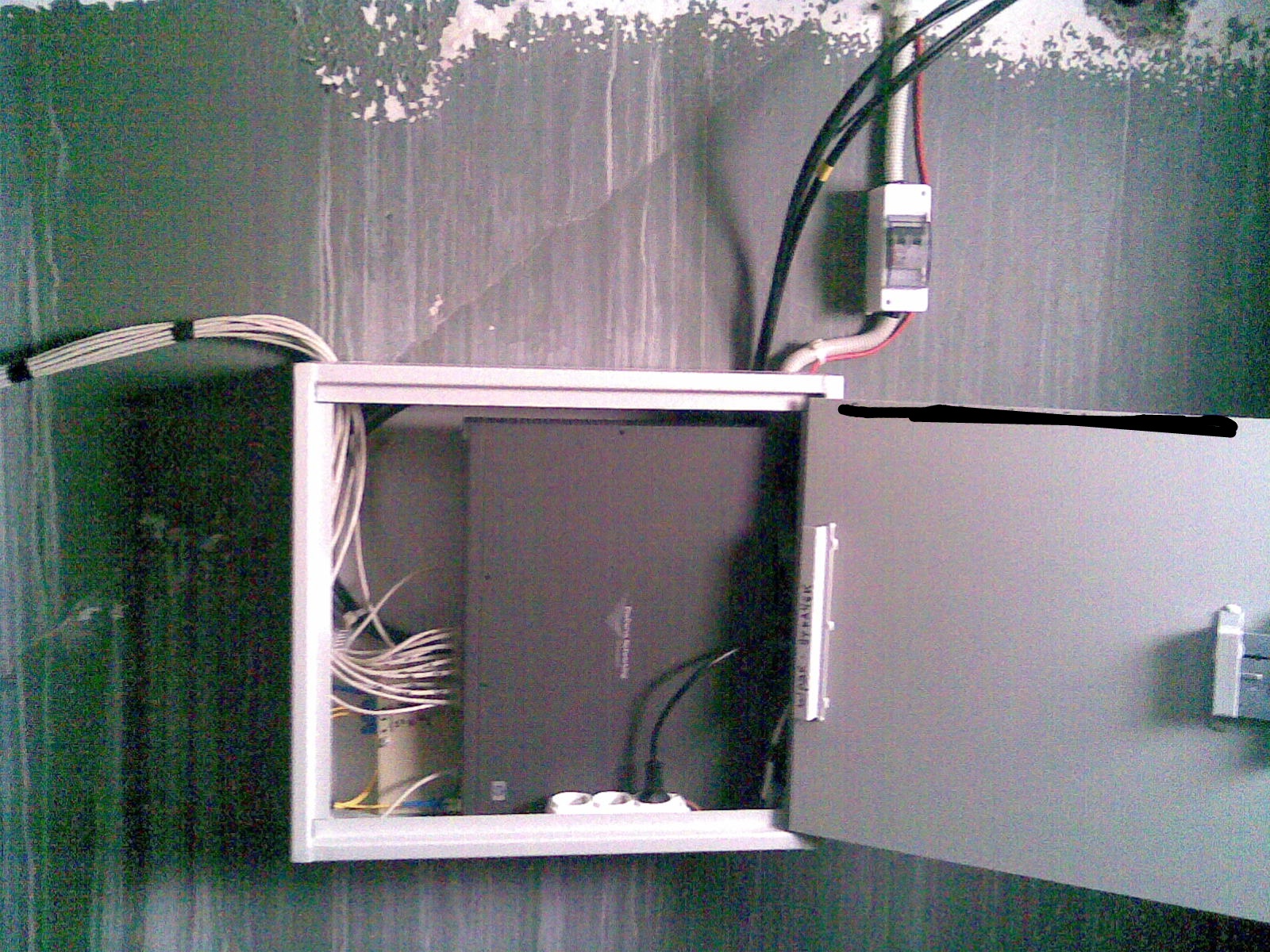

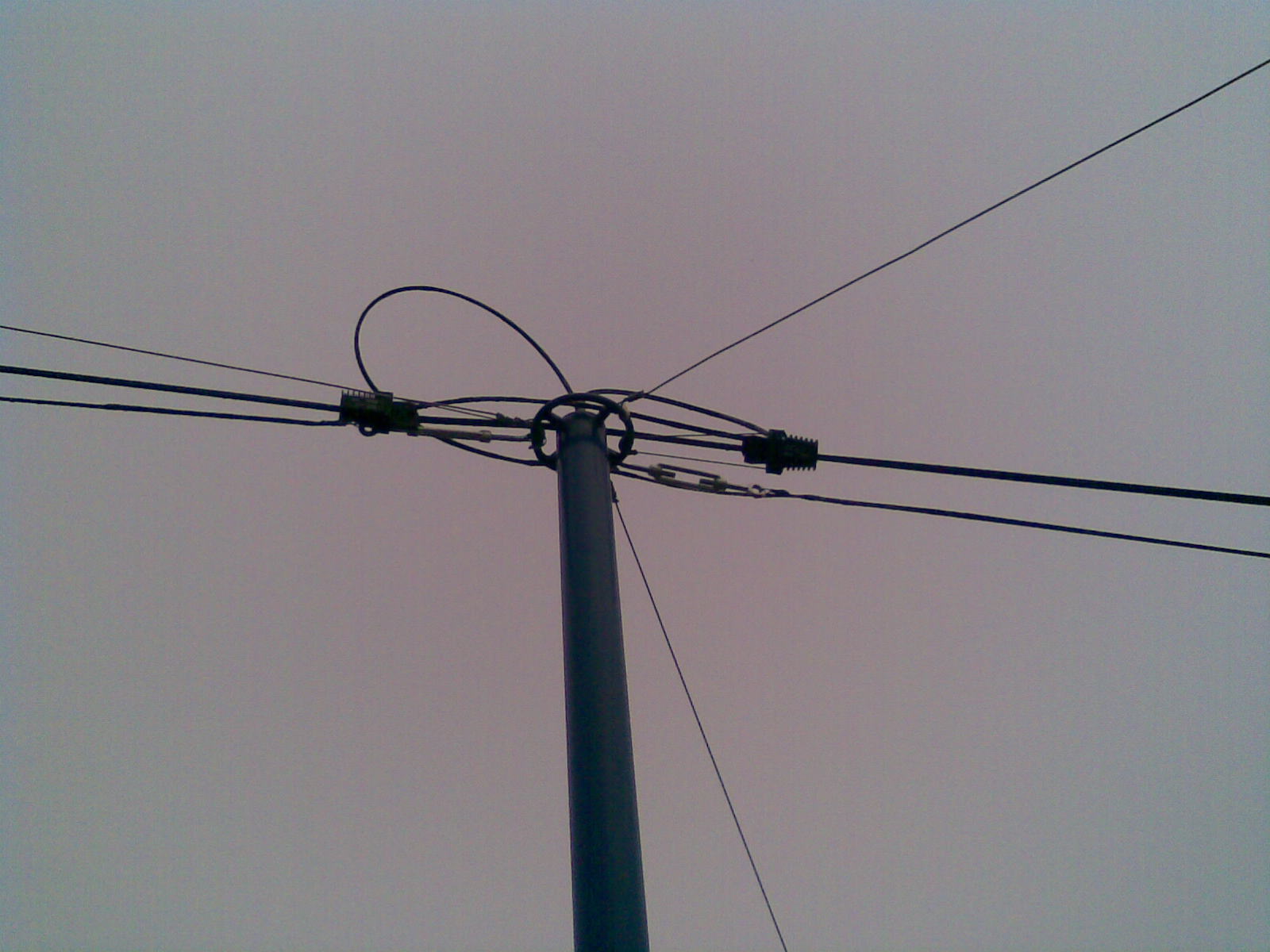

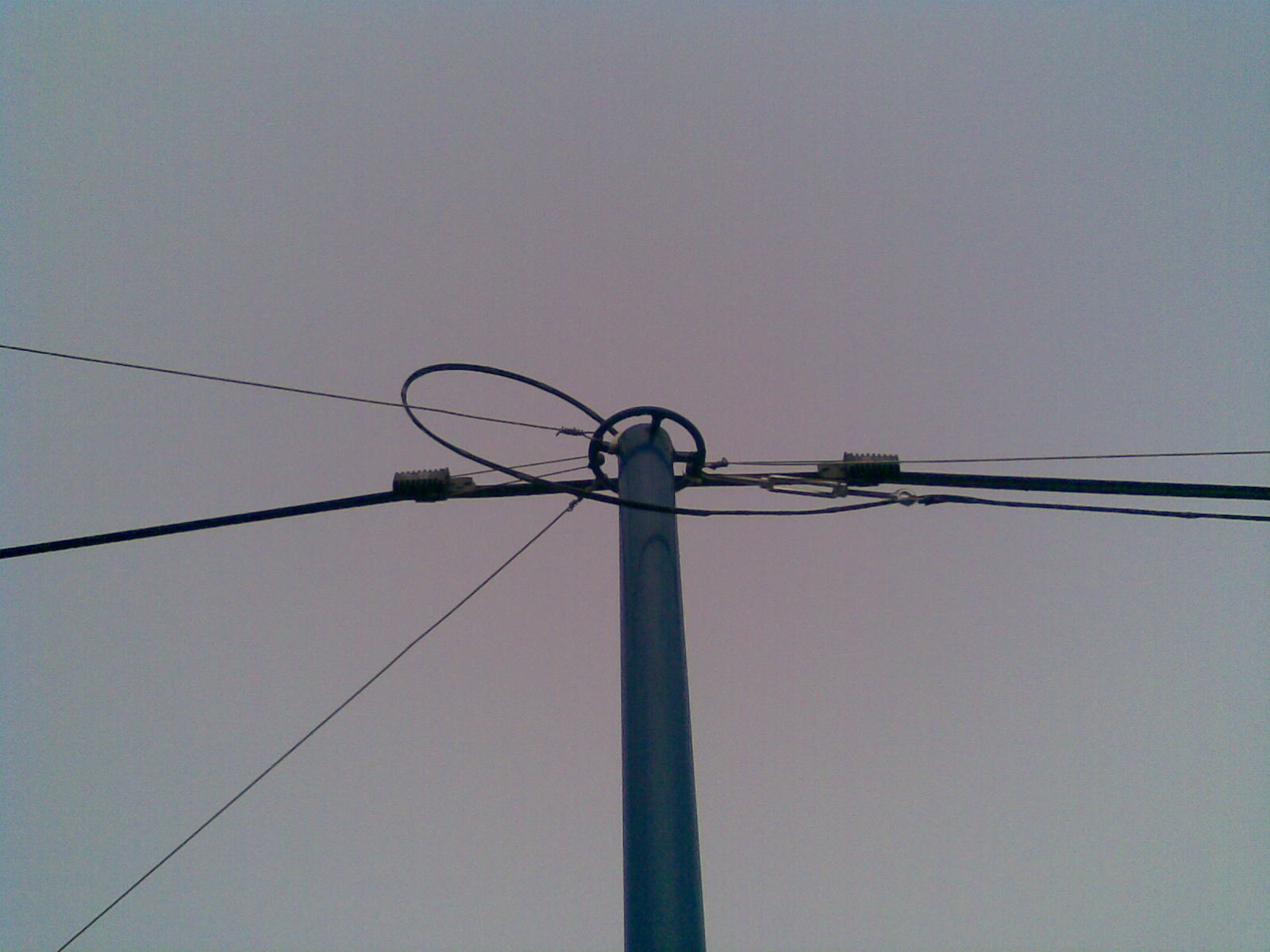

Крепим оптику на свои 4х мачты. Волокно заводим внутри мачты.




Share this post


Link to post
Share on other sites

mystic, выглядит сексуально!!!!!!

Можно сказать пример для подрожания!!!!!

Edited by Мишаня

Share this post


Link to post
Share on other sites

по поводу того что лучше касета или полноценный кросс тут спорно :) если оконечка и 2 пигтейла то применяем касетку и усе... если более 2х то уже кросс FT-D.

Насчет стойки- верхнее крепление оригинальное но относительно сложное в изготовлении, у нас просто 4ре уха из 32 гайки, либо арматура 10тка... быстро и легко... Автомат снаружи :(

Share this post


Link to post
Share on other sites
по поводу того что лучше касета или полноценный кросс тут спорно :) если оконечка и 2 пигтейла то применяем касетку и усе... если более 2х то уже кросс FT-D.

Мы использовали кассету и выводили 32 вывода. Фото выше.



Share this post


Link to post
Share on other sites

Автомат снаружи ящика ну это мне кажеться уже перебор. автомат ставить либо в щитке либо в ящике ну уж никак не снару ящика имхо любой чудак его выключит и ходи потом их включай постоянно. кросс в каждом ящике имхо бред (нет конечно удобно но не в ящиках типа пенал где места и так мало). мы обычно развариваем все прям в кассете даже если транзит ну в разумных кол-вах волокон если порядка 24-32 и выше то либо кросс либо муфта но кросс предпочтительнее. Рассматривал щас ваши мачты - а где там растяжки в 4 стороны ?

Share this post


Link to post
