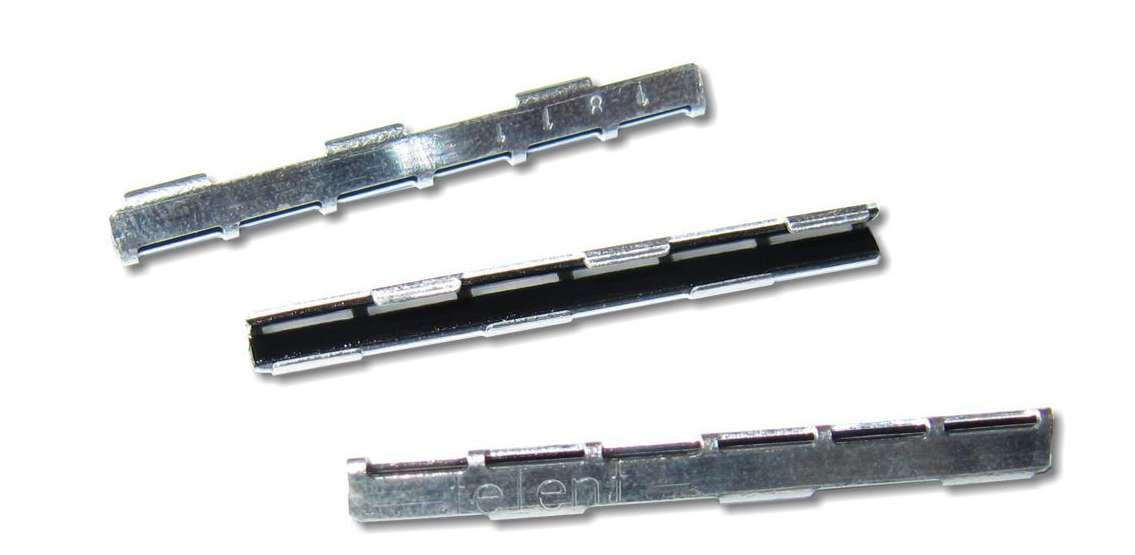

Защита сварного соединения металлическими скобами.

Век живи - век учись. Видео с привязкой ко времени. Если у кого не схватило - мотаем на 6:39



Из явных плюсов:

- меньшее время для защиты стыка (не надо надевать, целиться, невозможно забыть накинуть перед сваркой)

- нулевое потребление батарейки аппарата. Как следствие в поле возможно сделать больше сварок.

- не нужно ждать пока остынет и сразу зажимать в ложемент.



Из минусов:

- невозможно увидеть видимый свет в таком КДЗС









UPD. От товарища.



- Привет, Саш! С такими работал. Первый раз еще на этапе запуска фольцваген. КДЗС запретили использовать - сунули скобки и древний зажим. Помучился и стал пальцами зажимать.

  Геморойно, конечно. Немцы посмотрели, поцванькали чавото и гуд-ушли. Только пару лет, как и там стал КДЗС использовать, выкидывая их кассеты.


- Интересно. А остались такие скобки? Что там внутри?


- Может и есть где. Но найти у меня...


- Буду очень признателен :)))


- Внутри 2 резиновые полоски. Пальцами тяжело именно отцентровать ОВ, чтоб ниже не упало. Раскрыть можно - не склеиваются, но использовать повторно бесполезно. Аллюминий коробит пока раскроешь


- Я думал там сталь


- Может быть. сминаются легко. Думаю алюминий, всеж.

Share this post


Link to post
Share on other sites

Какая чистота, какой порядок в техпомещениях... У нас даже в новых зданиях за лет пять так все угандошат, что идешь как по постапокалипсису, жалея, что на тебе нет скафандра Братства Стали (и даже не от подсознательного опасения каких-то разведённых в бардаке годзилят, а хотя бы чтобы запахи не обонять).

Share this post


Link to post
Share on other sites
1 час назад, avistudio сказал:

KZDS

KDZS ;)

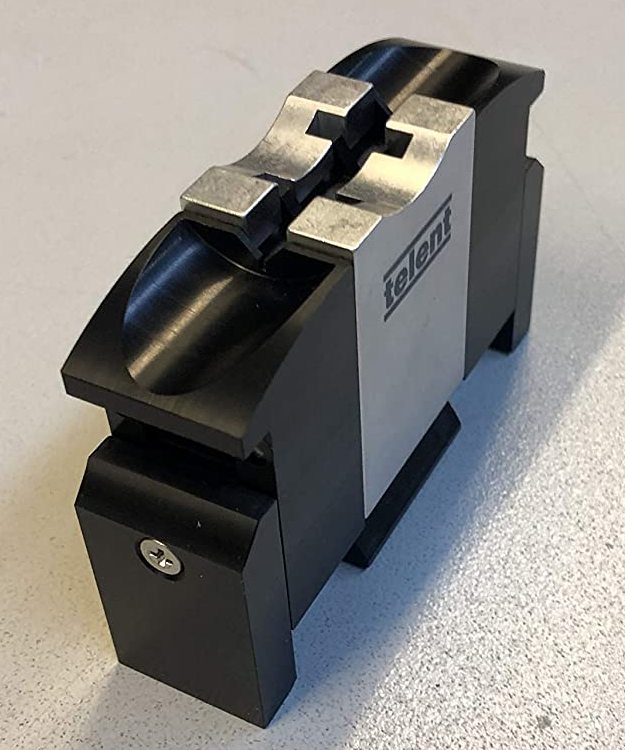

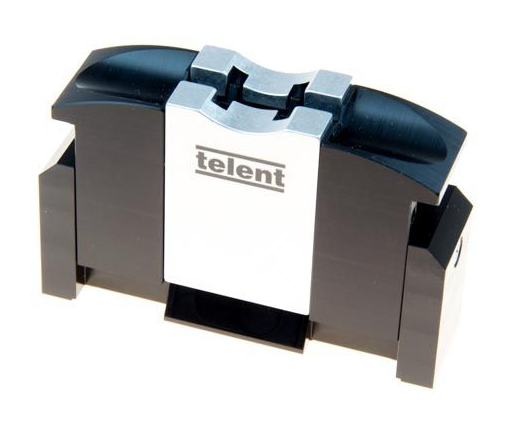

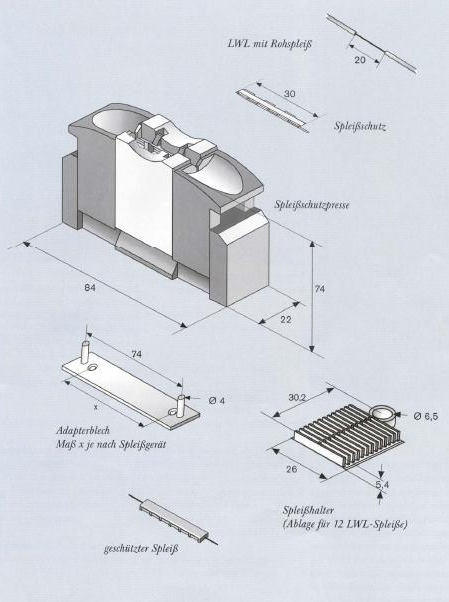

Crimp Tool for crimp splice protectors





















Share this post


Link to post
Share on other sites

Девайс стоит около 250 ойро.

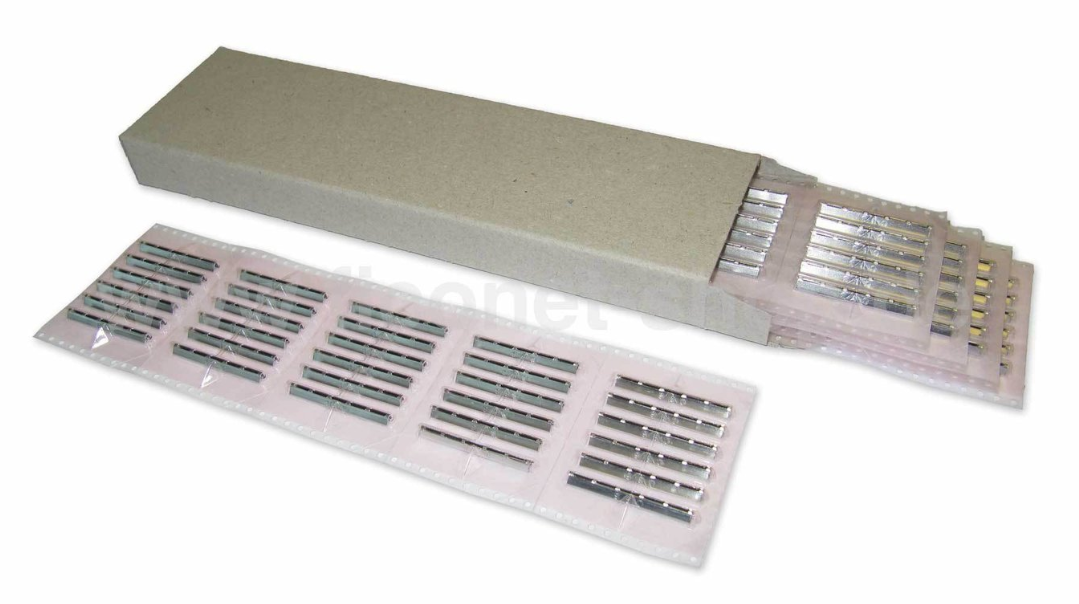

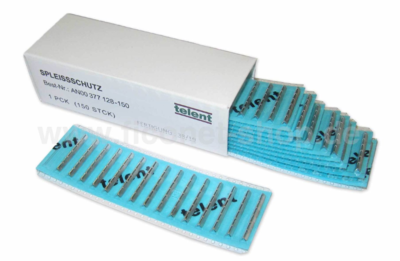

Скрепки комплект в 150 штук за 80 ойро.



Почти 40 рублей за одну штучку :)



Не забываем про специальный ложемент под эти скобки.

Share this post


Link to post
Share on other sites

дешевле запасную печку купить :)))



ложемент отдельный еще лучше - не на всякой муфте/кроссе стоят кассеты со сменным ложементом. Еще небось и в 2 этажа не ставятся судя по габаритам? :)

Share this post


Link to post
Share on other sites

Еще нужно учитывать защиту от внешней среды, ведь эта штука явно не герметична, и получается, что голое волокно без лака открыто внешней среде. Хотя не удивлюсь, если эти муфты еще потом гелием накачивают :)



Share this post


Link to post
Share on other sites
5 часов назад, ALEX_SE сказал:

дешевле запасную печку купить :)))



ложемент отдельный еще лучше - не на всякой муфте/кроссе стоят кассеты со сменным ложементом. Еще небось и в 2 этажа не ставятся судя по габаритам? :)

Как вторую печку подключить?

Share this post


Link to post
Share on other sites
6 минут назад, [anp/hsw] сказал:

ведь эта штука явно не герметична

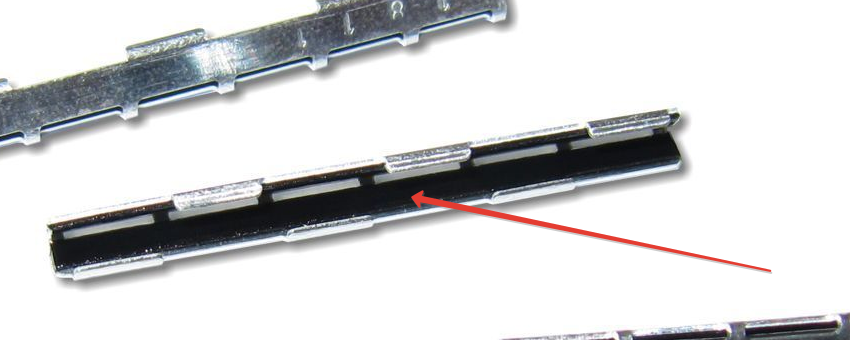

Думается мне, что это какая-то мастика. С герметичностью там все пучком.




Share this post


Link to post
Share on other sites
8 минут назад, BAHbKA сказал:

Как вторую печку подключить?

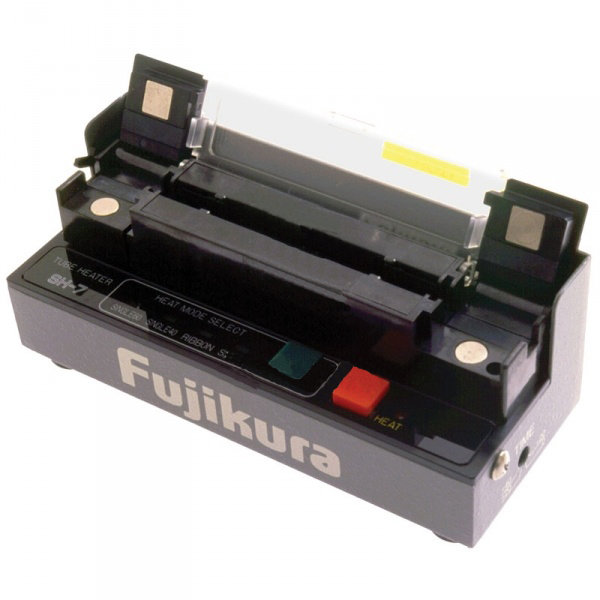

Есть аппараты с двумя печками..  Да и зачем куда-то подключать??  есть внешние устройства типа Fujikura SH-7..

12 вольт от бп или аккума. Сбоку резистор регулировки времени усадки, после нажатия на кнопку.




Share this post


Link to post
Share on other sites
В 17.04.2020 в 02:28, ALEX_SE сказал:

дешевле запасную печку купить :)))



ложемент отдельный еще лучше - не на всякой муфте/кроссе стоят кассеты со сменным ложементом. Еще небось и в 2 этажа не ставятся судя по габаритам? :)

сумитомо с 39 до моего 72го с двумя печками сразу идет уже лет 12 так делают.

Share this post


Link to post
Share on other sites

Комрады, какие блин печки. По скрепкам есть что добавить?

Share this post


Link to post
Share on other sites
2 часа назад, Bachaa сказал:

По скрепкам есть что добавить?

А чего добавлять. Ты ж сам вот тут https://forum.nag.ru/index.php?/topic/155308-zaschita-svarnogo-soedineniya-metallicheskimi-skobami/&do=findComment&comment=1596729 все сказал.

ИМХО, интересно с познавательной т.з., не более.

"Есть много, друг Горацио, такого,

Что и не снилось нашим мудрецам".

Share this post


Link to post
Share on other sites
51 минуту назад, Andrei сказал:

ИМХО, интересно с познавательной т.з., не более.

Вы, батенька, как то сиюминутно мыслите.

Понятно, что у себя в деревне я такую штуку применять не буду.

Но где-то есть ситуации, когда по другому никак?

Share this post


Link to post
Share on other sites
25 минут назад, Bachaa сказал:

Но где-то есть ситуации, когда по другому никак?

Где?

26 минут назад, Bachaa сказал:

сиюминутно

Практически каждый год что-то новенькое появляется.

Share this post


Link to post
Share on other sites
23 минуты назад, Andrei сказал:

Где?

Да хотя бы для ускорения АВР ?  В Москве у Марафона кольцо 288 волокон.  У них там соревнования какая бригада быстрее сварку муфты сделает.

Вот им было бы полезно. Как раз муфты такие же как у немцев в видео. Оно реально быстрее получается.



28 минут назад, Andrei сказал:

Практически каждый год что-то новенькое появляется.

Это старое, проверенное временем, но гораздо дороже, чем китайская КДЗС.

Share this post


Link to post
Share on other sites
7 часов назад, Bachaa сказал:

Как раз муфты такие же как у немцев в видео.

Видимо не такие же, если такие "гильзы" не применяются.

Share this post


Link to post
Share on other sites

Такие. Только ложементы под нашу комплектуху заточены.

Share this post


Link to post
Share on other sites
On 4/17/2020 at 8:25 AM, Bachaa said:
On 4/17/2020 at 8:18 AM, [anp/hsw] said:

ведь эта штука явно не герметична

Думается мне, что это какая-то мастика. С герметичностью там все пучком.




Да, это мастика типа как у китайских муфт.

On 4/17/2020 at 1:21 AM, Bachaa said:

Девайс стоит около 250 ойро.

Скрепки комплект в 150 штук за 80 ойро.



Почти 40 рублей за одну штучку :)



Не забываем про специальный ложемент под эти скобки.

Руками спокойно обжимаются. Возможно в стандартный ложемент по 2 встанут.

Плюс: не нужны до сварки. Минус: короткие.

Share this post


Link to post
Share on other sites

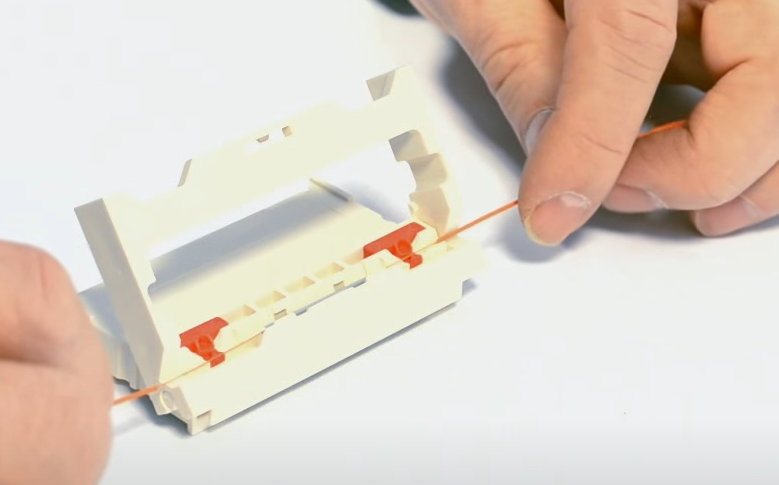

Пластиковая обжимка для этих скоб.






Заметил вот в этом видео на 3:04







Share this post


Link to post
Share on other sites

https://youtu.be/oujZVjKfwQg

@Bachaa Больно смотреть на этого криворукого "сварщика" в видео. Из реальных плюсов вижу только один - не тратится батарейка на печку. По скорости, в опытных руках, сей девай будет медленнее, чем печка (если больше 4 сварок - 100%).

Share this post


Link to post
Share on other sites
7 hours ago, Bachaa said:

Пластиковая обжимка для этих скоб.






Заметил вот в этом видео на 3:04







Могу тебе кассеты со скобками этими выслать, у меня завалялись от кросса telegather

Share this post


Link to post
Share on other sites
10 часов назад, sdy_moscow сказал:

По скорости, в опытных руках, сей девай будет медленнее

Не понимаю вашу логику. Очевидно же, что скобками быстрее. Операция занимает секунду, в отличие от КДЗС, который надо ждать до 30 секунд пока усадится и потом немножко пока остынет. А скрепку можно моментально вставлять в ложемент.



3 часа назад, KaUr0Ff сказал:

Могу тебе кассеты со скобками этими выслать, у меня завалялись от кросса telegather

а напиши мне в телеграм? @bacharus

Share this post


Link to post
Share on other sites
5 часов назад, Bachaa сказал:

Не понимаю вашу логику. Очевидно же, что скобками быстрее. Операция занимает секунду, в отличие от КДЗС, который надо ждать до 30 секунд пока усадится и потом немножко пока остынет. А скрепку можно моментально вставлять в ложемент.

Видимо, вы не видели как варит профи.

Этапы:

1. Подготовка и зачистка обеих кабелей с одеванием КДЗС (2 сек на одевание).

2. Поточная варка.:

а) Берет 2 волокна, вставляет в аппарат.

б) Сводит. Сварка.

в) Если есть волокно в печке - одним движением вытаскивает за 2 волокна и кладет за аппарат.

г) ОДНИМ движением сдвигает КДЗС и "бросает" волокна в печку. У хорошего аппарата там авто закрытие, авто открытие, авто старт, да еще и 2 печки. Т.е. он просто кладет волокно в печку и всё! Руки свободны.

д) Переход к пункту (а). Пока он берет волокна, ставит их в аппарат, сводит, варит - КДЗС уже усадилось.



А с такими скобами исключается операция одевания КДЗС - 2 сек., но, зато после п. (б), нужна куча операций РУКАМИ! Взять аппаратик для обжимки, положить скобку в аппаратик, приладить волокно, зажать, вытащить, положить волокна, убрать аппаратик - всё это минимум секунд 20-30.

За это время профи уже бы было сварено и усажено еще одно волокно.



А для че профи роли вообще никакой не играет, что с КДЗС, что со скобками он будет варить долго и не очень хорошо :-). Потому что большую часть времени занимает подготовка волокон, а не сварка и термоусадка.



Для профи даже батарею нет смысла экономить, у него как минимум с собой 2 комплекта и в машине АКБ на 16а/ч с инвертором.

Share this post


Link to post
Share on other sites
6 часов назад, sdy_moscow сказал:

КДЗС уже усадилось.

Ну вот я на потоке работал, мы упирались в производительность печки. Мы ЖДАЛИ. Другое дело, что вы упускаете почему-то укладку гильз в ложемент кассеты. А это важно. Горячую гильзу закинуть в ложемент нельзя. Ее раздавит. Ее надо остудить, а потом найти и положить по порядку. Ну если делать как положено, а не на отвались. И вот тут время уйдет огого. А вот скобку можно сразу в ложемент. На круг выйдет быстрее со скобками. Посмотрите первое видео в теме, там мужик очень быстро все делает.

Share this post


Link to post
