OLT EPON C-DATA

[sherwood]

5 минут назад, SyJet сказал:

Я флоуконтрол вообще бы не включал

Это для примера.



5 минут назад, SyJet сказал:

stormcontrol

Это тоже не на всех смог включить. Это от onu зависит, а точнее от их прошивок. У нас пока мало абонентов на этих OLT и много от них не требуем, изоляция портов OLT, хотели шторм контроль настроить но не на всех это работает. Пока оставили так, дальше будем посмотреть.

[SyJet]

Используете шаблоны или Настройки индивидуальные для каждой ону и вручную вбиты?

Не могу найти ограничение количества маков на онушке

[sherwood]

15 минут назад, SyJet сказал:

Используете шаблоны или Настройки индивидуальные для каждой ону и вручную вбиты?

У нас не много абонентов на них, пока вручную. Только не пойму, что там можно настроить, кроме дескриптион?



18 минут назад, SyJet сказал:

Не могу найти ограничение количества маков на онушке

На порт 64 абонента заявлено умножить на 4 (если 4-ех портовая), вот и количество маков гарантированных. А разве может быть больше? Откуда?

[Xfactor3000]

@SyJetВ документации к этим железкам есть всё и достаточно подробно (а уж что работает или нет, это только тестировать). Прикреплю из последних, вдруг у кого-то нет и кому-нибудь пригодится.

Про глюки - а где их таки нет?



 @sherwood Кстати насчет ону, опять же писал, может быть из-за этого, а может и нет.

Цитата

Раньше был старый чипсет версия прошивка 1.1.5
Сейчас новый чипсет - версия прошивки 2.1.2





Cortina EPON OLT(FD1104S,FD1104SN,FD1108S,FD1104B) User Manual-Command Line Operation-V1.6 20170301.pdf

Cortina_EPON_OLT(FD1104S,FD1104SN,FD1108S,FD1104B)_User_Manual-Configuration_Guide-V1.2_20170504.pdf

Cortina_EPON_OLT(FD1104S,FD1104SN,FD1108S,FD1104B)_User_Manual-EMS_Software_Part_-V1.4_20170901.pdf

Cortina EPON OLT(FD1104S,FD1104SN,FD1108S,FD1104B) User Manual-Installation User Manual-V1.3 20151013.pdf

[sherwood]

5 минут назад, Xfactor3000 сказал:

Кстати насчет ону, опять же писал, может быть из-за этого, а может и нет.

Да это из-за прошивок. Из-за них даже логины с паролями для входа в onu не совпадают, если admin - admin, то это только для юзера, настроить там практически ни чего нельзя, с другими учетными данными получаешь доступ админа.

[Xfactor3000]

@sherwood я брал несколько разных и брендируемых, там ispadmin вроде бы, это из под рута так сказать

А почему шаблоны не используйте? из-за разных ону с разными прошивками?

[sherwood]

15 минут назад, Xfactor3000 сказал:

там ispadmin вроде бы

Да, но на новых прошивках и admin admin рут доступ.



15 минут назад, Xfactor3000 сказал:

А почему шаблоны не используйте? из-за разных ону с разными прошивками?

Ну да. У нас одно-портовые onu, что там особого настраивать. До этого были 4 портовые два из которых LAN, а два под телевидение. Наверное на них и можно было что то делать. На них и шторм-контроль включался и ограничения на порту по скорости и т.д. На этих одно-портовых практически ни чего не работает, зато wi-fi у них лучше, чем на много-портовых.



P.S.

Подскажи если не сложно какой у них бюджет:

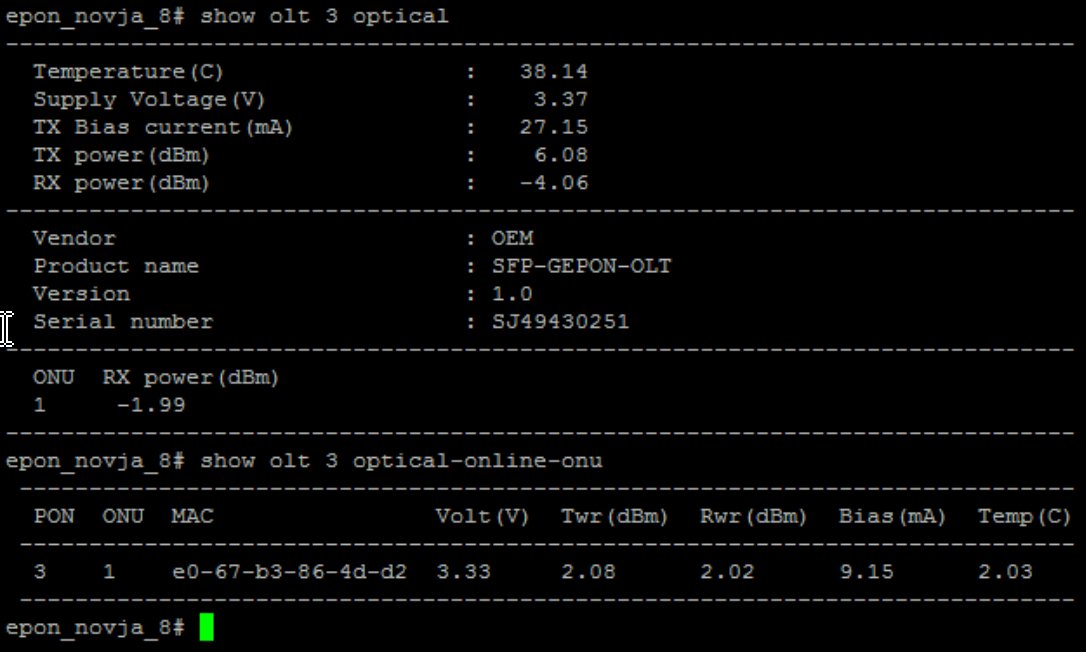

По команде sh olt 3 optical где -1.99 это с таким сигналом onu видит OLT?  И какой предел тут?

По команде sh olt 3 optical-online-onu где 2.02 это с таким сигналом OLT видит onu? И какой тут предел?



[Xfactor3000]

@sherwood  Ну во-первых, смотрим мощность SFP в OLT. Мы используем C++ (zte grade c++ с ddm, обычно чувствительность -32/33), там разброс +3.5 до +7 (с C+ бывают тоже +5+6, обычно чувствительность -30). У вас показывает (но лучше наверное проверять инструментом измерителем мощности) +6 на выходе.

Во-вторых, чувствительность ONU, обычно -26/27 (кто-то писал на форумах, что и в -28 - 29, а у кого и -30 работает, но с FEC, при этом из-за этого падает общая емкость). Выходную мощность на вашей ону показывает около +2 дб.



Таким образом, у Вас примерный оптический бюджет 6+27= 33 dB. На обычных модулях C+, обычно +30.

Сейчас у вас гипер сигнал, я так понимаю это на столе без делителей. В порт OLT заходит -4. А на онушку заходит -2 дб.

(хорошим считается -18 ~ -23) а у вас слишком сильный сигнал, но в реальности - делители и прочее, вносят свое.



Оптический бюджет мощности - разница между чувствительностью принимающего устройства (ONU) и мощностью передающего (OLT). Чаще всего эти показатели составляют: OLT +4 дБм, ONU -26 дБм.   Таким образом, стандартный оптический бюджет составляет 30 дБм. Оптический бюджет потерь (затуханий) - это все затухания на линии до конечного абонента. Макисмально потери могут быть равны оптическому бюджету мощности. Обычные потери в сети - это: на сварке волокна - примерно 0,05 дБм, на коннекторах - примерно 0,5 дБм, на волокне (0,36 dB/km на волне 1310нм и 0,24 dB/km на 1490 нм), на сплиттерах (значения разные).



[SyJet]

Вроде как решённый вопрос с опцией 82. Ещё не тестили.



[Dmitry Danilov]

Есть прошивка для 4 портовой ОЛТ с работающей опцией 82 кому интересно, милости прошу: damitrydanilove@gmail.com / whatsApp 89612888303

[SyJet]

3 минуты назад, Dmitry Danilov сказал:

Есть прошивка для 4 портовой ОЛТ с работающей опцией 82 кому интересно, милости прошу: damitrydanilove@gmail.com / whatsApp 89612888303

Сами ее проверяли?

[rdmitrich]

В 14.12.2018 в 17:34, SyJet сказал:

Сами ее проверяли?

Это оф.представители

[AlKov]

Из доков по FD1104SN удалось выяснить, что девайс умеет qinq. И только...

Подробностей, увы, найти не удалось.

Вообщем, вопрос такой - реально ли на этом железе запустить qinq по приблизительно такой схеме:

1. на ONU cvlan с id, например, 201

2. на OLT на этот cvlan "навешивается" svlan с id, например, 3200

3. трафик с двойным тегом 3200.201 отправляется на NAS на accel-ppp







[kayot]

@AlKov

Вторая метка навешивается на PON-глаз, соответственно можете делать что угодно. Хоть один svlan на весь OLT, хоть разный на каждый ствол.

Одна заморочка - создавать 256 профилей с номерами вланов для ONU то еще занятие.

[AlKov]

1 час назад, kayot сказал:

@AlKov

Вторая метка навешивается на PON-глаз, соответственно можете делать что угодно. Хоть один svlan на весь OLT, хоть разный на каждый ствол.



Т.е. практически, как в ethernet. Отлично!

Дело в том, что мне предстоит запускать "PON-сегмент" (ЧС) на уже построенной сети с IPoE-QinQ-vlan-per-port с accel-ppp в качестве NAS.

В этой сети svlan метка "навешивается" на коммутаторе "агрегации", на коммутаторах доступа только "обычные vlan" (cvlan т.е.).

Т.о. мне потребуется именно svlan-на-ствол.



1 час назад, kayot сказал:

Одна заморочка - создавать 256 профилей с номерами вланов для ONU то еще занятие.

А в чём проблема? Профили чтО, в OLT хранятся что ли, а не на внешнем TFTP/FTP?



[kayot]

45 минут назад, AlKov сказал:

Профили чтО, в OLT хранятся что ли, а не на внешнем TFTP/FTP?

Ну как бы да.

[AlKov]

44 минуты назад, kayot сказал:

1 час назад, AlKov сказал:

Профили чтО, в OLT хранятся что ли, а не на внешнем TFTP/FTP?

Ну как бы да.

Не ожидал..

В далёком 2005-м, когда я запускал DOCSIS (идеологически - тот же PON), профайлы на модемы хранились на внешнем TFTP.

И никакой проблемы не составляло подготовить профайл для каждого модема предварительно.

В обычном текстовом редакторе, с последующей компиляцией. После чего бинарник помещался на TFTP сервер и вуаля - модем, загружаясь, тащил свой профайл с этого сервера.

На CMTS (OLT в контексте PON) хранился только глобальный конфиг (установки для Downstream/Upstream, модуляционные профайлы и т.п.)



Не понятно, из каких соображений в OLT исключён этот функционал..

Это получается, что при добавлении нового ONU, придётся сливать полный конфиг OLT, добавлять в него настройки для нового ONU

и заливать отредактированный конфиг в OLT. Так?

Да ещё и ребут может быть нужен, для принятия обновлений?!

Просто Каменный век какой-то! :-)



P.S. Интересно, а у BDCOM та же беда?

[kayot]

@AlKov

Скорее это Вы застряли в далеком прошлом :)

OLT это банальный свич с виртуальными XXX портами. И конфигурация естественно хранится тут же в файлике на флешке.

Профиль это далеко не то же что было в доксисе, это скорее настройки этого самого виртуального порта и не более того.

Править конфиг при каждом подключении не нужно, перед установкой ОЛТа прописываете наперед всем ОНУ свой влан, стволам свой SVLAN, а в биллинге ставите SVID-CVID ОНУшки которая попалась клиенту.

У бдкома точно так же, синтаксис чуть другой.

[s.lobanov]

5 часов назад, AlKov сказал:

Это получается, что при добавлении нового ONU, придётся сливать полный конфиг OLT, добавлять в него настройки для нового ONU

и заливать отредактированный конфиг в OLT. Так?

а сливать-то зачем? что мешает просто добавлять конфиг к уже существующему?

[kayot]

Да, и как в любом свиче конфиг правится на лету через cli. Никаких сливаний и ребутов.

[AlKov]



1 час назад, kayot сказал:

Править конфиг при каждом подключении не нужно, перед установкой ОЛТа прописываете наперед всем ОНУ свой влан, стволам свой SVLAN, а в биллинге ставите SVID-CVID ОНУшки которая попалась клиенту.



Не вкурил.. :(

Я так понимаю, что в конфиге OLT не хранятся идентификаторы ONU, т.е. там всего-навсего конфигурация 256 виртуальных интерфейсов?

И любой ONU может подключиться к любому свободному интерфейсу?

Если так, то каким образом привязать конкретного клиента(ONU) к конкретному CVLAN ?



1 час назад, kayot сказал:

Да, и как в любом свиче конфиг правится на лету через cli.

В таком случае, откуда произошёл Ваш пессимизм по поводу -

10 часов назад, kayot сказал:

Одна заморочка - создавать 256 профилей с номерами вланов для ONU то еще занятие.

??

CLI - я так понимаю - это telnet ? В таком случае, в чём проблема создать по шаблону и залить эти 256 профайлов тем же perl скриптом?



P.S. Можете показать кусочек конфига по обсуждаемому? Для варианта IPoE-QinQ-vlan-per-port с accel-ppp.



[EShirokiy]

@AlKov я на бидиком заливал 256 шаблонов нагенерированных на питоне, вполне успешно залилось и работает)

[kayot]

@AlKov

Проблема сугубо в том что б нагенерить эти 250 блоков и залить в голову. Т.е. нужны скрипты и конфиг получается большой и плохо читаемый.

А так все элементарно, у меня CDATA работает в IPOE qinq vlan-per-user, никаких проблем.

system onu-template-config-user 1
config capacity 0 1 0 1 1_Port
config ctc fec enable
config uni 1 bridge age-time 286
config uni 1 ctc egress-policing 100000
config uni 1 ctc ingress-policing 100000
config uni 1 ctc vlan-mode tag 0x8100 0 2001
apply 1 1
...
system onu-template-config-user 64
config capacity 0 1 0 1 1_Port
config ctc fec enable
config uni 1 bridge age-time 286
config uni 1 ctc egress-policing 100000
config uni 1 ctc ingress-policing 100000
config uni 1 ctc vlan-mode tag 0x8100 0 2064
apply 1 64

olt 1
qinq enable 999 raw-vlan-id-inbound 2001-2064 ge1





17 часов назад, AlKov сказал:



Не вкурил.. :(

Я так понимаю, что в конфиге OLT не хранятся идентификаторы ONU, т.е. там всего-навсего конфигурация 256 виртуальных интерфейсов?

И любой ONU может подключиться к любому свободному интерфейсу?

При регистрации новой ОНУ она биндится по MAC/серийник на конкретное место(глаз 1, номер 32). Клиент получает свои настройки навсегда.

[AlKov]

По конфигу понял, спасибо!

А вот тут



16 минут назад, kayot сказал:



При регистрации новой ОНУ она биндится по MAC/серийник на конкретное место(глаз 1, номер 32). Клиент получает свои настройки навсегда.



не понял..

Чем определяется "конкретное место" для незареганой ONU? Почему именно на номер 32? И что это за номер?

Можно поподробнее об этом?



[kayot]

@AlKov

32 для примера с потолка взято)

Регистрируется ОНУ на ближайший свободный слот, если ОЛТ новый и пустой - буду заполняться подряд с 1ого. Если вручную удалите привязку для существующей(после замены ОНУ) - новоподключенная может занять этот номер.
