ws-c3750g-12s-s номинал конденсаторов

[Merten]

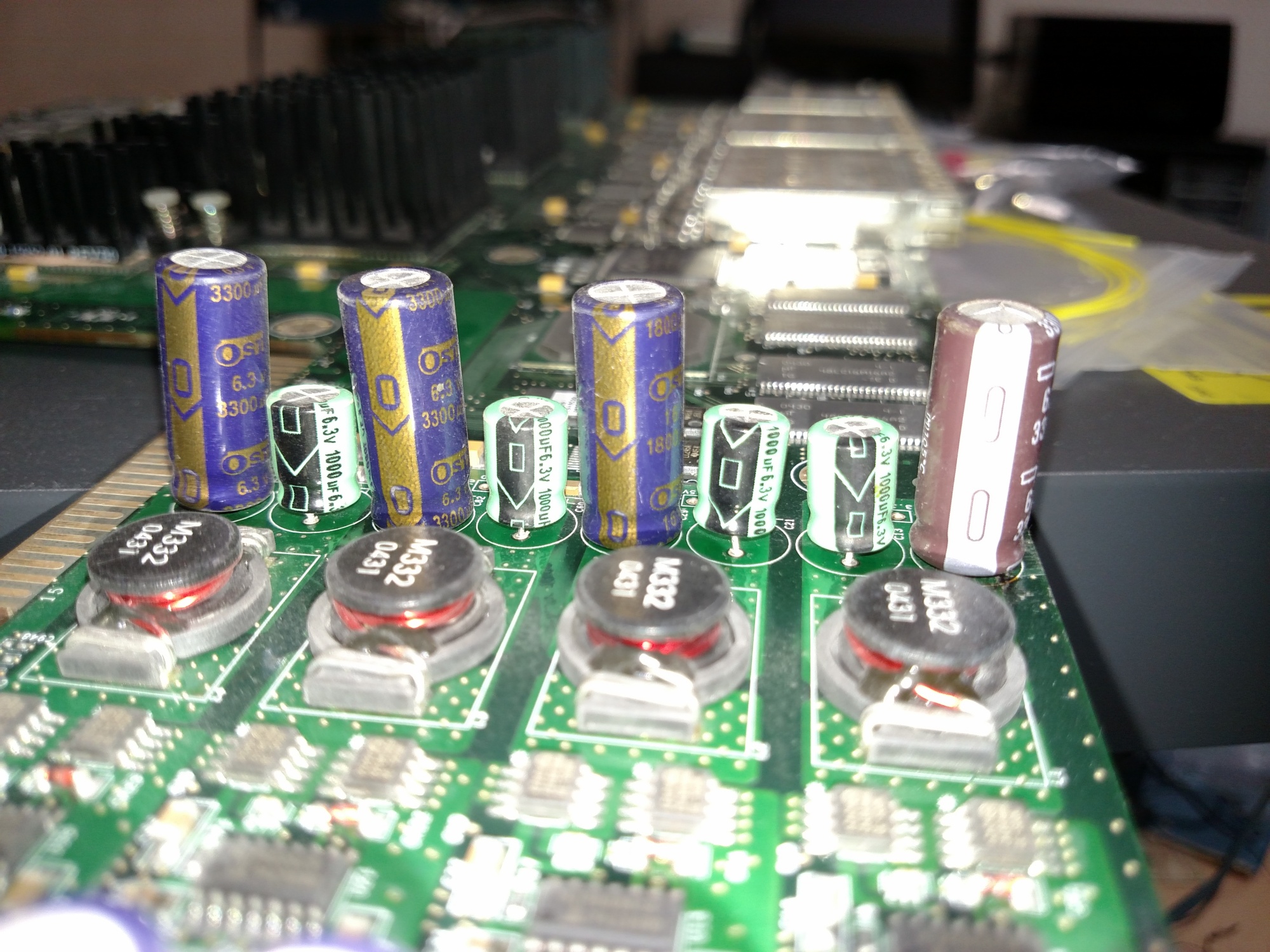

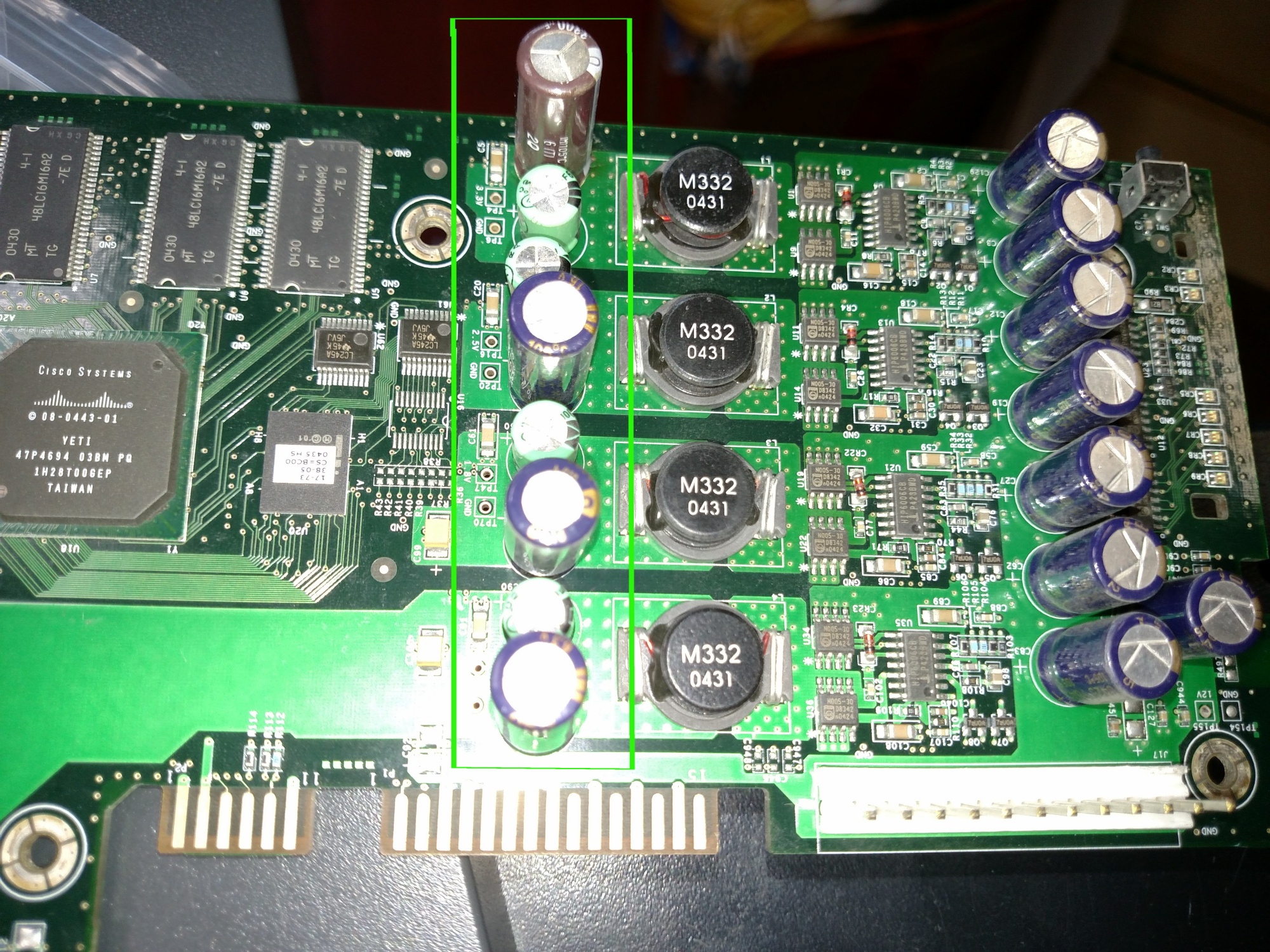

Есть ли у кого c3750g-12s-s не в работе, буду признателен, если снимите крышку и сделаете фото блока конденсаторов на плате и скажете их номиналы. Приобрели железку а у неё один вздулся и видно, что паяли и что-то перепутали. Эти конденсаторы (электролиты) стоят рядом с разъёмом идущим от блока питания между 4мя катушками и разъёмами SFP.

Цыски паяем, сервера паяем...куда мир катится)))

Edited February 7, 2017 by Merten

[andryas]

Померяйте напряжение и цепляйте хороший кондер с двойным запасом по напряжению, какой только пометсится туда по размеру. Судя по надписям вам будут нужны кондеры на 6,3 Вольт. Поэтому ищите максимальной ёмкости, подходящие по размеру.

Это фильтр, там важна не столько ёмкость, сколько esr и долговечность.

[Chrst]

Фото нет. Но на вашем явно видно 4 идентичных канала питания на разные напряжения. "Вздутый" конденсатор стоит, если все верно видно, в канале 3.3V. Т.е. по напряжению здесь сложно промахнуться. Емкость, так думается, у всех конденсаторов во всех каналах будет одинаковой и наверняка 1500-3300 мкФ. А перепутали, когда меняли, качество конденсатора. Как правило в таких цепях применяют конденсаторы с малым ESR и рабочей температурой до 105 oC. Это обычно конденсаторы с "золотой" полосой, чуть хуже "серебрянной". Ваш же "аппендицит" похоже с накрашенной маркировкой, у коего температура до 85 оС, потому и вздулся.

[straus]

один вздулся

Вздулся коричневый? Так то наверняка серия KZG, они страдают подобным.

Ставь low esr нормальных серий и всё будет пучком. Кажется там 3300uF 6.3V.

[Merten]

Меня помимо ёмкости смущает асинхронность установки.

Всего 4 пары. Идёт так: 3300mF 6.3V - 1000mF 6.3V и так 3 раза. Последняя пара почему-то развёрнута наоборот.

[Merten]

один вздулся

Вздулся коричневый? Так то наверняка серия KZG, они страдают подобным.

Ставь low esr нормальных серий и всё будет пучком. Кажется там 3300uF 6.3V.



Да. Вздулся коричневый.

Вижу две серии конденсаторов, но срок 2000. В табличке есть и 5000 но без Low ESR.

ERS Серия конденсаторов с cверх низким эквивалентным последовательнымсопротивлением (Low ESR).

EVS Серия миниатюрных конденсаторов со сверхнизким эквивалентным последовательным сопротивлением (Low ESR).

http://www.micronika.ru/docs/hitano/index.shtml

Edited February 8, 2017 by Merten

[Merten]

Так как помимо ёмкости возможна ошибка установки, то всё равно прошу у вас по возможности прислать фото.

[nixx]

на плате под кондером должна быть нарисована маркировка плюс-минус. отпаяйте, поглядите.



(спустя минуту) эээ... у вас же прямо рядом с кондерами плюсы нарисованы на плате. вы их не видите?

Edited February 14, 2017 by nixx

[vlad11]

Даже я, не электронщик, вижу + на плате :)

[Merten]

на плате под кондером должна быть нарисована маркировка плюс-минус. отпаяйте, поглядите.



(спустя минуту) эээ... у вас же прямо рядом с кондерами плюсы нарисованы на плате. вы их не видите?



Вы не прочитали и не поняли. Полярность я знаю прекрасно. Посмотрите на фото, где изображены конденсаторы и найдите то, что убило бы любого перф

екциониста.



А вот то, что Вы не прочитали:



Меня помимо ёмкости смущает асинхронность установки.

Всего 4 пары. Идёт так: 3300mF 6.3V - 1000mF 6.3V и так 3 раза. Последняя пара почему-то развёрнута наоборот.



Даже я, не электронщик, вижу + на плате :)



Уважаемый не электронщик. Где же я про полярность то говорил?

Вы либо фото дайте, либо откажитесь от советов не по своей теме.

[[anp/hsw]]

Последняя пара почему-то развёрнута наоборот.

Ну так сделайте более подробные фото платы с обоих сторон, чтобы были видны дорожки, тогда все разу станет понятно.

[Merten]

' timestamp='1487150874' post='1373799']

Последняя пара почему-то развёрнута наоборот.

Ну так сделайте более подробные фото платы с обоих сторон, чтобы были видны дорожки, тогда все разу станет понятно.

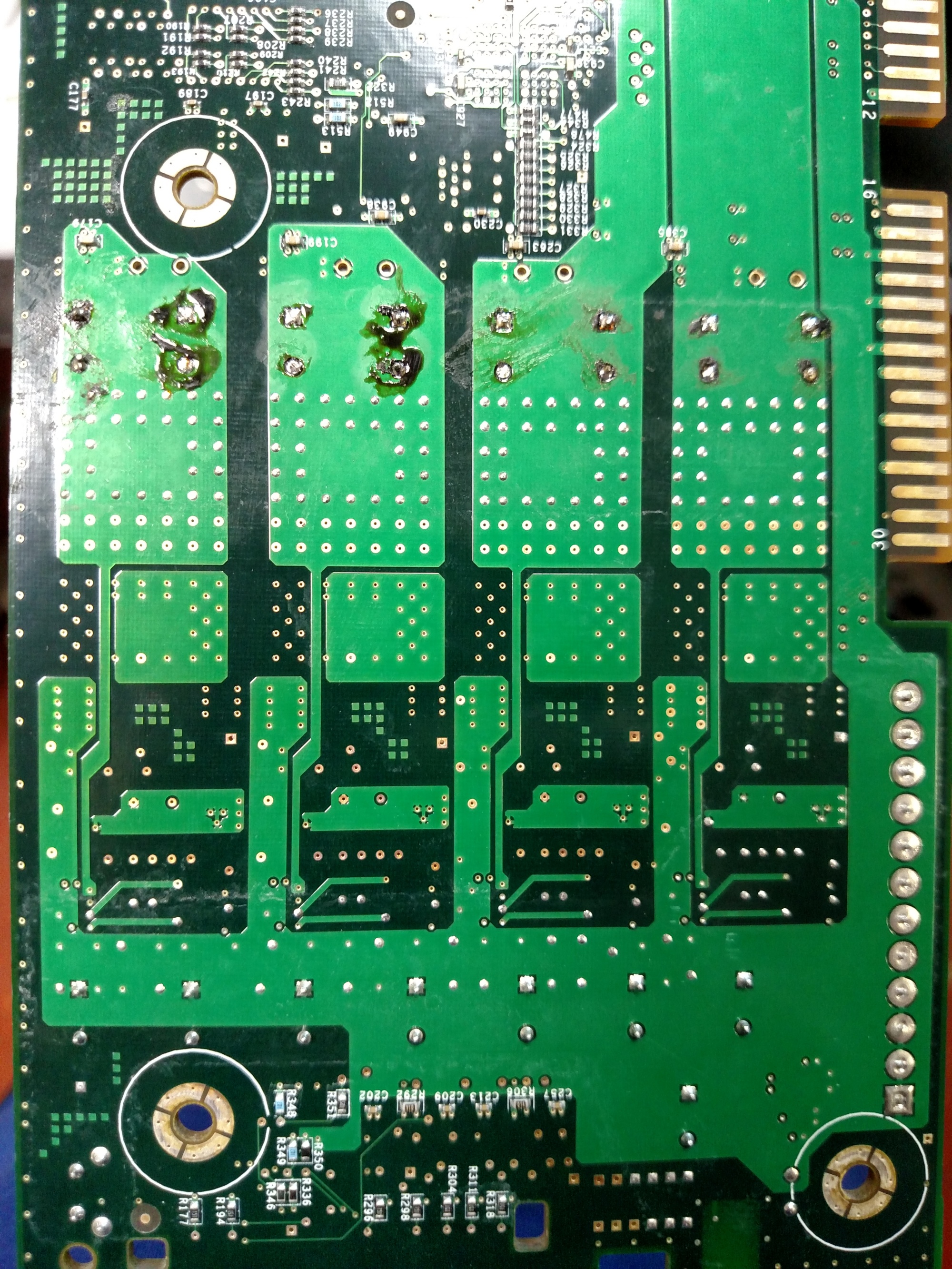

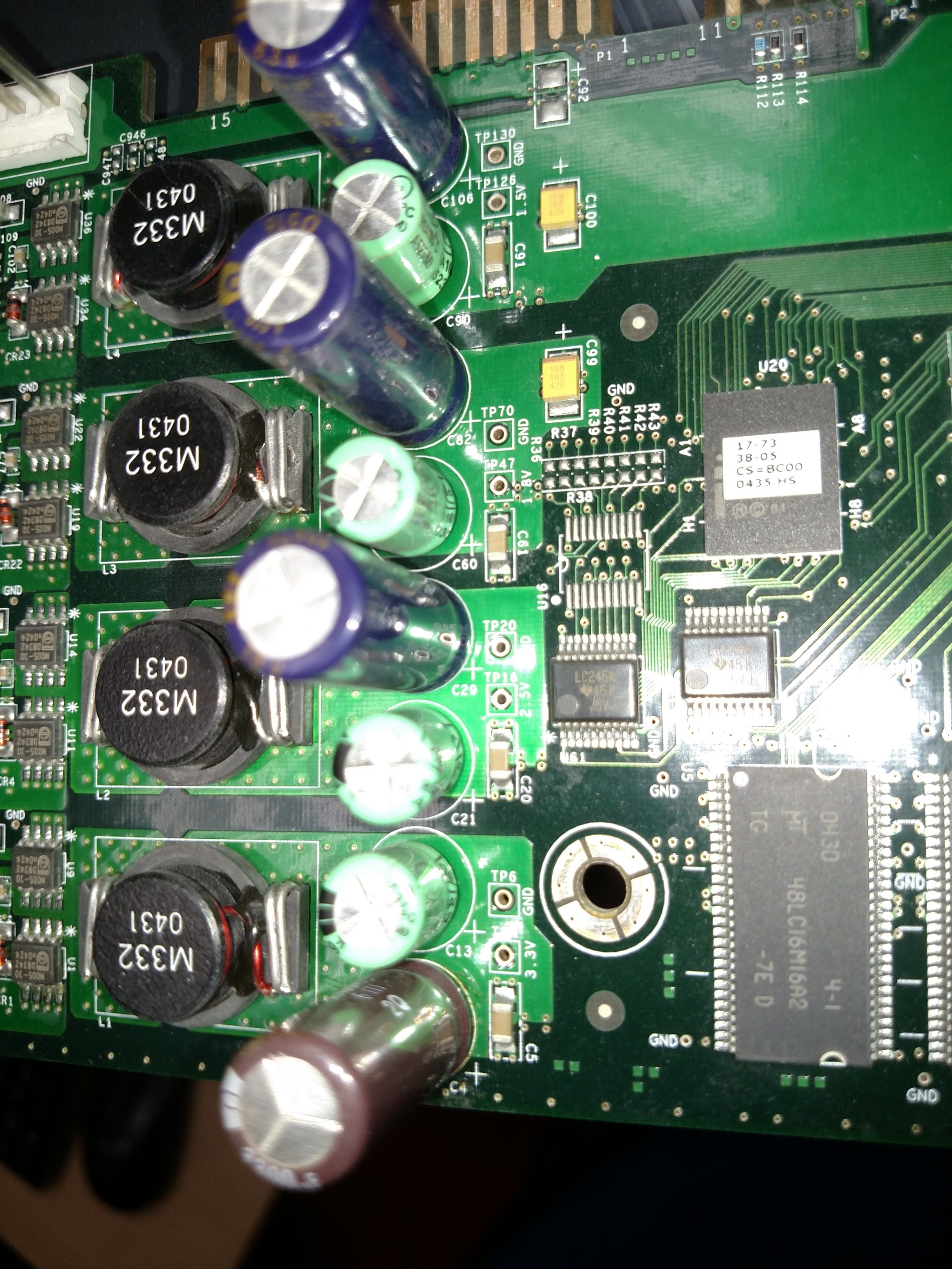

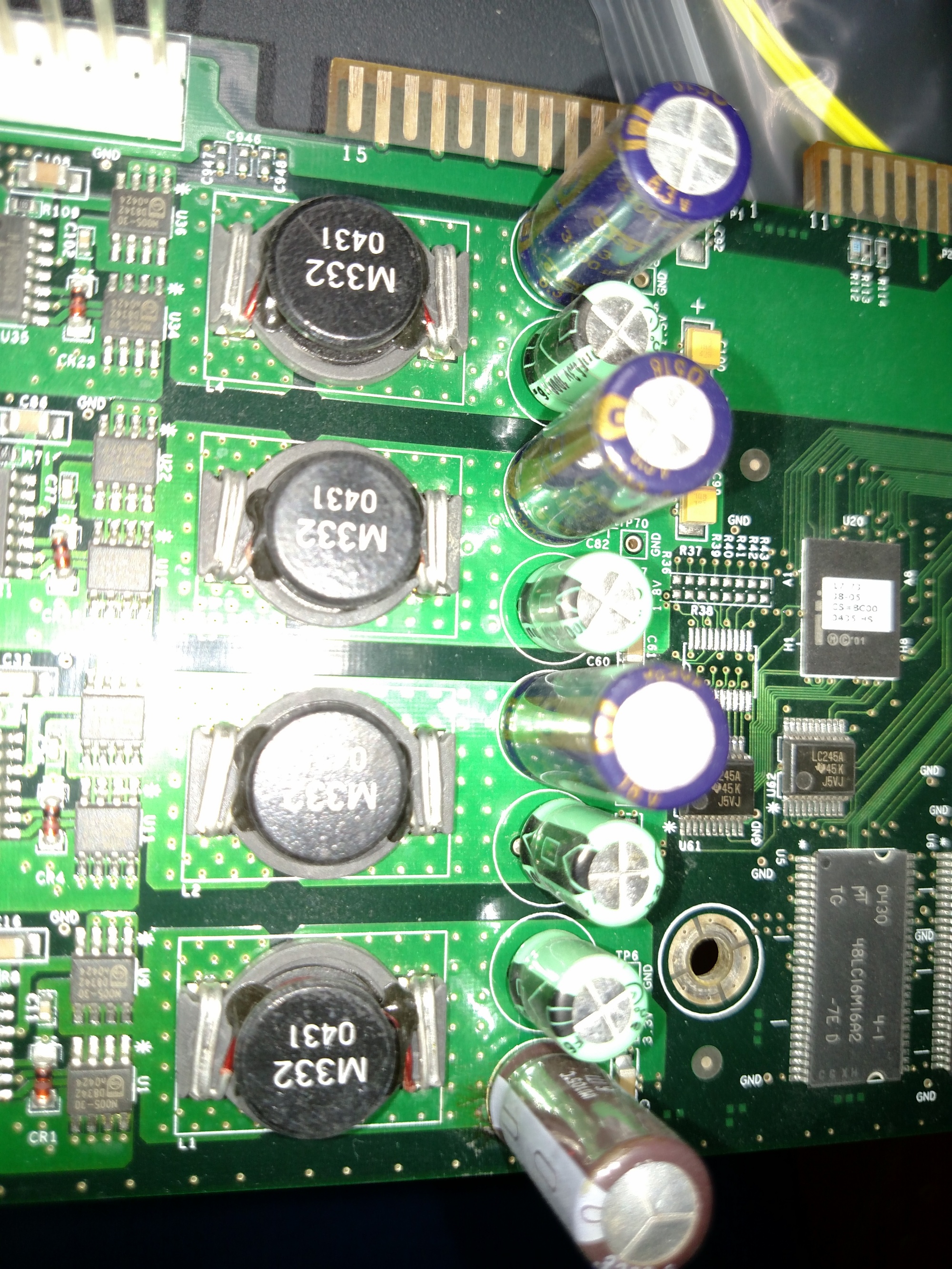

Плата многослойная, какие дорожки? Но специально для вас сделал фото.

[myth]

Вот че-то, по-моему, все там правильно впаяно.

[Merten]

Вот че-то, по-моему, все там правильно впаяно.



А поточне можно? Как вы это определили?

Я вижу 4 одинаковые схемы и в одной, конденсаторы стоят отлично от 3х остальных.

Мне бы более научные факты или же фото.

Edited February 16, 2017 by Merten

[witch]

Нижний кондёр(коричневый) под замену. И за такую пайку руки отрывать надо.

[[anp/hsw]]

Плата многослойная, какие дорожки? Но специально для вас сделал фото.

Да похоже эти кондеры параллельно стоят, как хотите, так и припаивайте. Во всяком случае я не вижу там места, чтобы проложить пару раздельных силовых дорожек к их контактам - там все дырками утыкано, через которые соединяются слои, не поместятся они там.

[myth]

и в одной, конденсаторы стоят отлично от 3х остальных

где?

[Merten]

и в одной, конденсаторы стоят отлично от 3х остальных

где?



Смотрите фото.

[myth]

Если я 2 электролампочки в люстре местами поменяю они будут хуже светить?

[Merten]

' timestamp='1487255333' post='1374370']

Плата многослойная, какие дорожки? Но специально для вас сделал фото.

Да похоже эти кондеры параллельно стоят, как хотите, так и припаивайте. Во всяком случае я не вижу там места, чтобы проложить пару раздельных силовых дорожек к их контактам - там все дырками утыкано, через которые соединяются слои, не поместятся они там.



Ну возможно и параллельно, (тестер показывает КЗ), тогда это упрощает задачу. Дорожки более чем уверен, проходят на внутреннем слое ибо верхний и нижний слой меди под/над кондёрами сплошной. Силовые дорожки можно пихать не только на внешние слои. Дырки не помеха.

[Merten]

Если я 2 электролампочки в люстре местами поменяю они будут хуже светить?

Здесь не обсуждаются вопросы школьной программы. Вы уверены, что там параллель? Обосновать решение можете?

Не нужно искать тут дураков. Если пришли отвечать на вопрос, отвечайте нормально и обосновано.

От Вас пока ничего дельного я не увидел.





"Вот че-то, по-моему, все там правильно впаяно."

"где?"

"Если я 2 электролампочки в люстре местами поменяю они будут хуже светить?"



И в конце концов прочитайте первое сообщение. Я не прошу рассуждать на бесплотную тему а прошу прислать фото.

Edited February 17, 2017 by Merten

[Merten]

Благодарю всех за ответы. В принципе, если тестер не врёт (ёмкости включены параллельно) и ёмкости стоят те, которые должны стоять, то замена одного вздувшегося это всё что нужно.

Очень бы хотелось конечно сравнить с цыской в которую не лезли, но видно ни у кого нет такой.

Если же есть то пришлите фото.

Edited February 17, 2017 by Merten

[No_name]

Плата многослойная, какие дорожки? Но специально для вас сделал фото.

Что у вас там за "лохматка" такая, наверно V01?

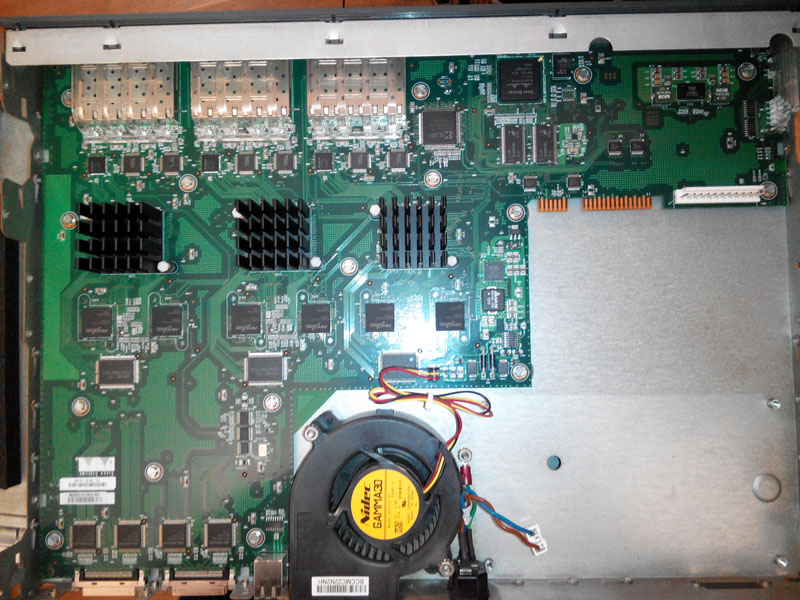

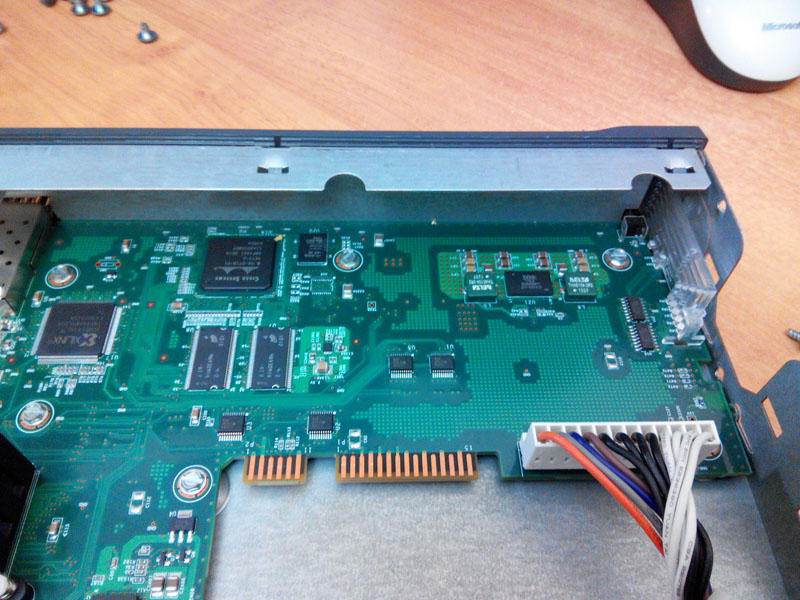

Я вот у себя посмотрел(посветил фонариком в отверстия сбоку) в рабочем ws-c3750g-12s-s V04, так там нету никаких

кондеров, как впрочем и в ws-c3750g-12s-s V14(фото).

Вот, как-то внутренности фоткал:



Edited February 17, 2017 by Brainiac

[Merten]

Плата многослойная, какие дорожки? Но специально для вас сделал фото.

Что у вас там за "лохматка" такая, наверно V01?



Я вот у себя посмотрел(посветил фонариком в отверстия сбоку) в рабочем ws-c3750g-12s-s V04, так там нету никаких

кондеров, как впрочем и в ws-c3750g-12s-s V14(фото).

Вот, как-то внутренности фоткал:



Да видать ревизия старая. На плате и на корпусе не написано. Нужно включать.

Спасибо, что посмотрели.

[myth]

Вы уверены, что там параллель?

уверен на 200%. Да и что мешает тестером самому проверить это?
