Bachaa Posted April 18, 2015 Author Posted April 18, 2015 Отстегнул кнопки панельки потянув на себя Это альтернатива и не всегда удобная. Если порты расключены, то выдернув панельки все будет болтаться на пигтейлах, а если кросс внутри смонтирован как положено, то пигтейлы будут вытягиваться из пучка.. и т.д. Выдвижной всяко удобнее. Вставить ник Quote
labi Posted April 23, 2015 Posted April 23, 2015 При всем уважении к вашему коллективу, это связано не с "тем чтобы при изгибе волокна вся конструкция коннектор- адаптер- коннектор имела некоторую свободу", а с недочетом при проектировании или отсутствием производственных возможностей :) Давайте будем честны друг с другом. Если использовать розетки FC, то такая "некоторая свобода" пропадает. Несколько лет подряд изготавливал кроссы строго по спецификации - разъёмы болтались. Устал на это смотреть, самому при монтаже было противно - уменьшил окна на 0.1 мм с обеих сторон. Всё стало замечательно, разъёмы плотно так втыкаются, но... ...но тут мне передали весточку с объекта, где оптику разваривали знакомые установщики - они подтачивали переходники, иначе те в окна не помещались. То есть где-то встречаются переходники и разъёмы, что в правильном окне не болтаются, а в "адаптированное к жизни" окно не лезут. Относительно отверстий под винты. Лет пять их делал и резал резьбу - никто этим не пользовался. Следующие лет пять оставлял отверстия, но не резал резьбу - никто ими не пользовался. Теперь и отверстия не делаю. Вставить ник Quote
Bachaa Posted April 23, 2015 Author Posted April 23, 2015 никто этим не пользовался. Я бы сказал жмутся на винты, но их просто в розничной продаже нигде нет. Я одно время саморезы приспосабливал, а потом стал покупать в Hyperlyne http://www.hyperline.ru/catalog/fiber/opt_acs-1.shtml 1000 штук на много хватает, если крутить по одному на розетку. По два а розетку мы крутим на настенных кроссах на 4 порта. Там розетки особо болтаются - стыдно людям такую работу сдавать. Вставить ник Quote

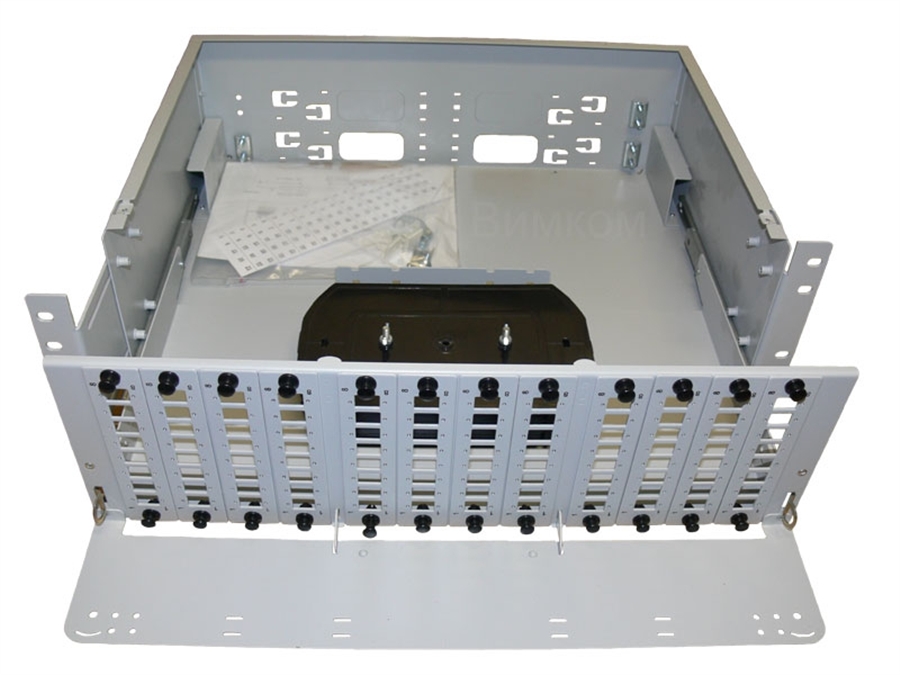

Bachaa Posted April 24, 2015 Author Posted April 24, 2015 Вимком продает не дорого вот такие кроссы в наличии написано нет... Вставить ник Quote
Ost Posted April 27, 2015 Posted April 27, 2015 Прикупили такой: http://telcom.micos.cz/en/high-density-optical-distribution-cabinet-with-compact-connector-modules-orsm-1-4032 Есть еще такой: http://telcom.micos.cz/en/optical-distribution-cabinet-ors-1-300-1882 Вставить ник Quote
20512 Posted April 27, 2015 Posted April 27, 2015 Красиво жить не запретишь :) Кассетки в верхем понравились. Я себе когда-то подобное в ручную делал, но забил. Вставить ник Quote
abab Posted April 27, 2015 Posted April 27, 2015 Прикупили такой: http://telcom.micos.cz/en/high-density-optical-distribution-cabinet-with-compact-connector-modules-orsm-1-4032 Есть еще такой: http://telcom.micos.cz/en/optical-distribution-cabinet-ors-1-300-1882 И почём это чудо обошлось? Сколько ждали пока довезут? У меня похожий ССДшный ВОКС-Ф стоит сам шкаф примерно полторы штуки басков, если кроссы считать отдельно http://ssd.ru/catalog/?SID=1538&ID=1538 Вставить ник Quote
Ost Posted April 27, 2015 Posted April 27, 2015 Шкаф - 1400 Евро 1 кассета на 12 соединений - 20 Евро Ждали 3 недели Вставить ник Quote
abab Posted April 27, 2015 Posted April 27, 2015 (edited) Ну кстати относительно гуманно, не как у ADC :) Но у ССД решение более универсальное, там фактически шкаф 19" можно кроме кроссов и активку туда пихнуть, ну там свичи с SFPшками плюс CWDM, Сплиттеры GPON и тому подобное чтоб пачкорды далеко не таскать очень удобно. Edited April 27, 2015 by abab Вставить ник Quote
labi Posted April 27, 2015 Posted April 27, 2015 Красиво жить не запретишь :) Кассетки в верхем понравились. Я себе когда-то подобное в ручную делал, но забил. Тоже такой шкаф хочу выпилить. Давно хочу. Может к лету таки разгребу свои завалы (мечты-мечты) и выстругаю. Но у ССД решение более универсальное, там фактически шкаф 19" можно кроме кроссов и активку туда пихнуть, ну там свичи с SFPшками плюс CWDM, Сплиттеры GPON и тому подобное чтоб пачкорды далеко не таскать очень удобно. Логично. Интересно, какая плотность (портов на подобный шкаф) сегодня наиболее востребована? И сколько в среднем нужно отвести под активу (в юнитах)? Вставить ник Quote
abab Posted April 27, 2015 Posted April 27, 2015 (edited) Интересно, какая плотность (портов на подобный шкаф) сегодня наиболее востребована? И сколько в среднем нужно отвести под активу (в юнитах)? http://ssd.ru/upload/iblock/6ee/444ac29537f1fb73b83f4669296fbc93.pdf Максимальная плотность 48 волокон LC в одном юните итого 2160 для 45 юнит шкафа. Я у себя влепил вверху два кросса 96 и 144 остальное оставил под пачпанели и свичи. Ну думаю если LC четверть под кроссы достаточно. Ну максимум половина, полюбому плотность портов в нормальных кроссах значительно выше чем на активке и всякой сопутсвующей пассивной хрени. Фактически получается хороший шкаф с АФИГЕННЫМ органайзером. Глубина конечно не под серверы но на свичи хватает. Edited April 28, 2015 by abab Вставить ник Quote
labi Posted April 29, 2015 Posted April 29, 2015 Интересно, какая плотность (портов на подобный шкаф) сегодня наиболее востребована? И сколько в среднем нужно отвести под активу (в юнитах)? http://ssd.ru/upload/iblock/6ee/444ac29537f1fb73b83f4669296fbc93.pdf Максимальная плотность 48 волокон LC в одном юните итого 2160 для 45 юнит шкафа. Я у себя влепил вверху два кросса 96 и 144 остальное оставил под пачпанели и свичи. Ну думаю если LC четверть под кроссы достаточно. Ну максимум половина, полюбому плотность портов в нормальных кроссах значительно выше чем на активке и всякой сопутсвующей пассивной хрени. Фактически получается хороший шкаф с АФИГЕННЫМ органайзером. Глубина конечно не под серверы но на свичи хватает. Понял. Спасибо! Вставить ник Quote

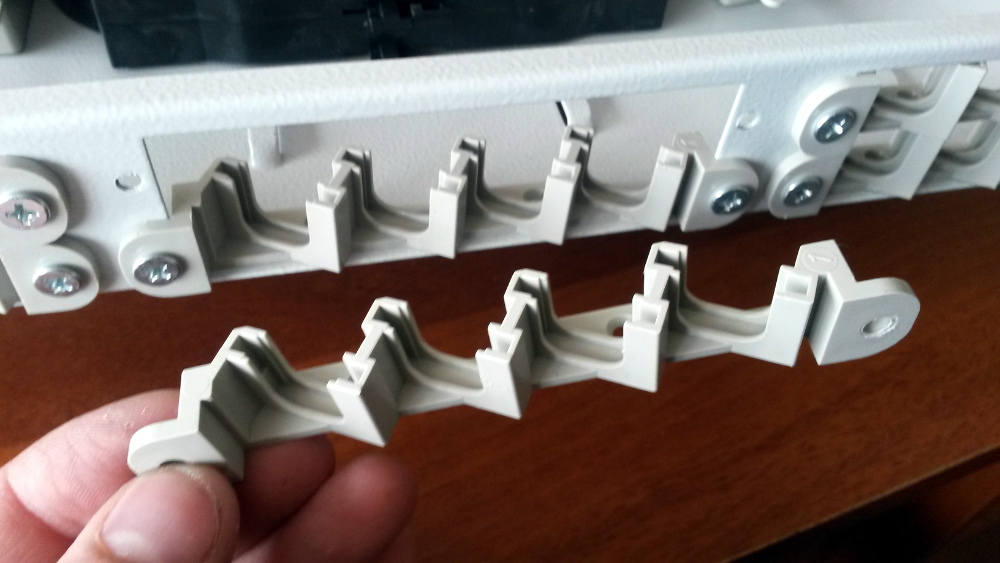

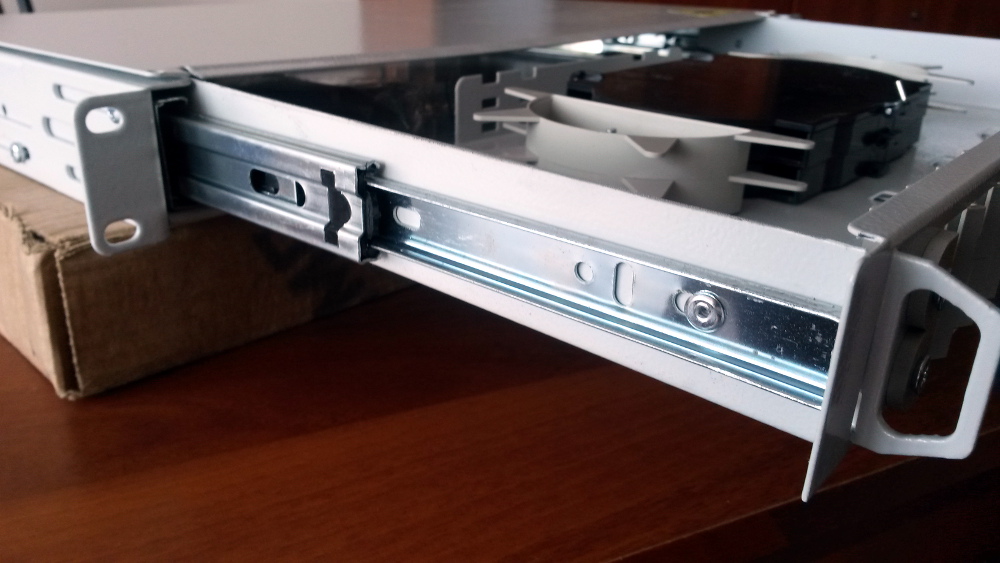

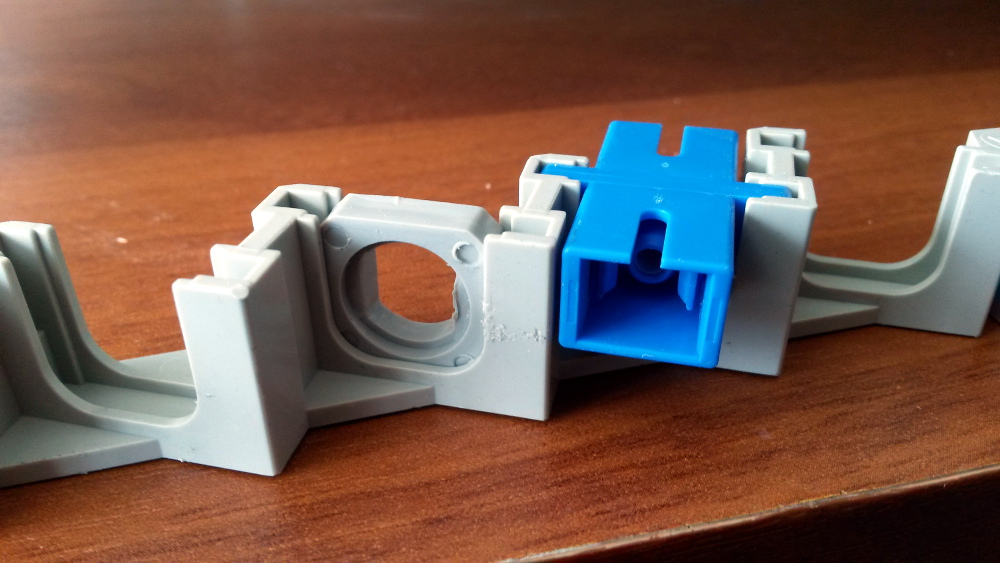

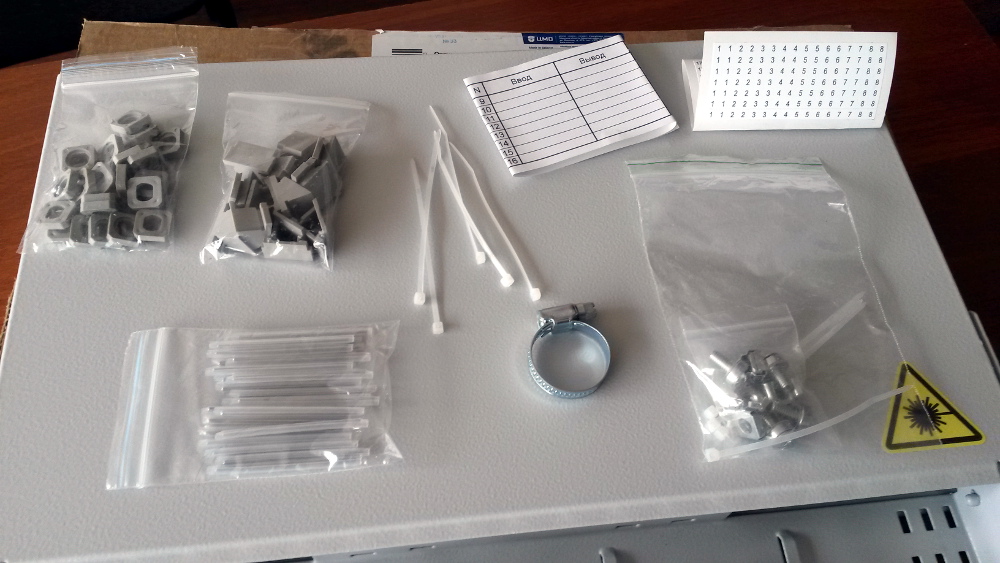

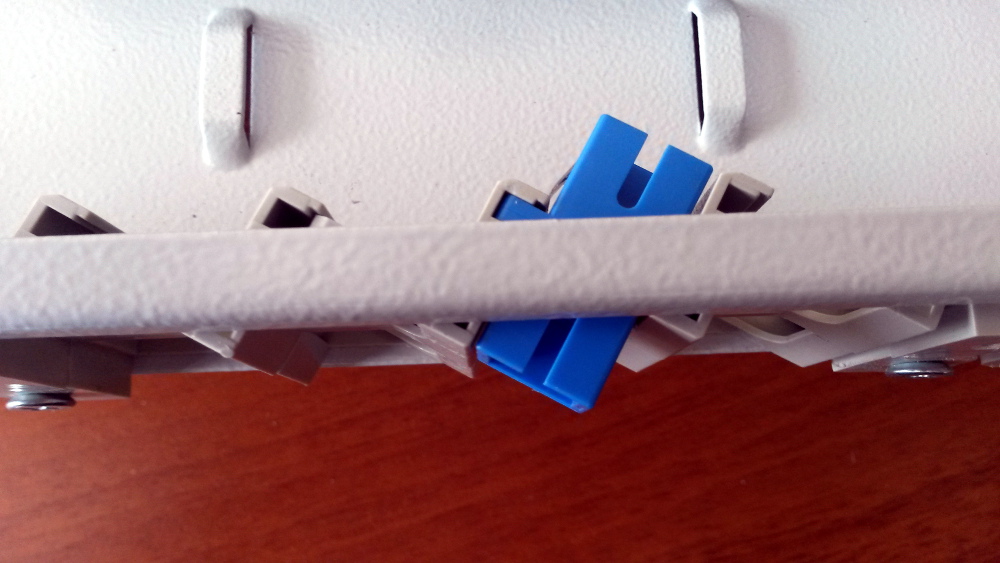

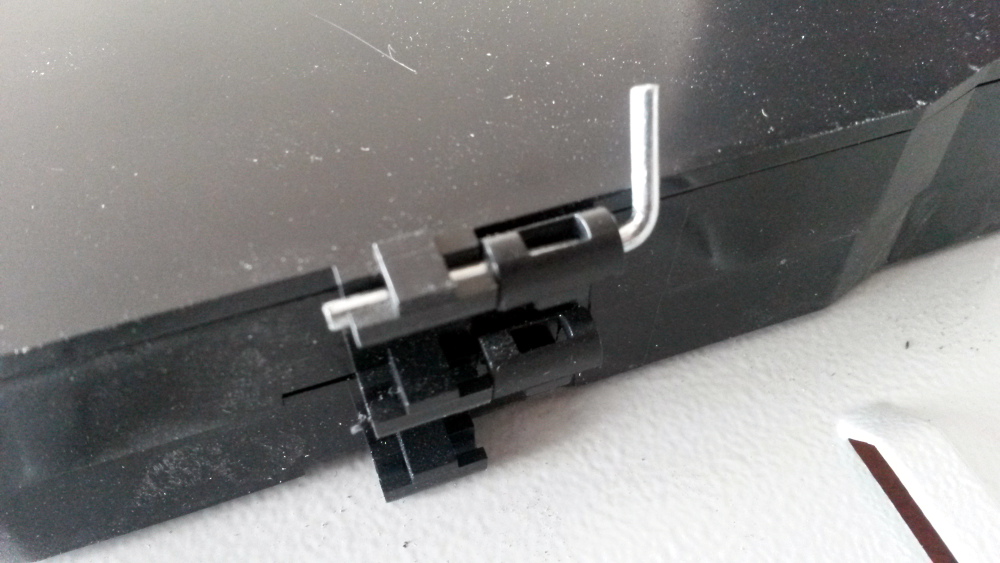

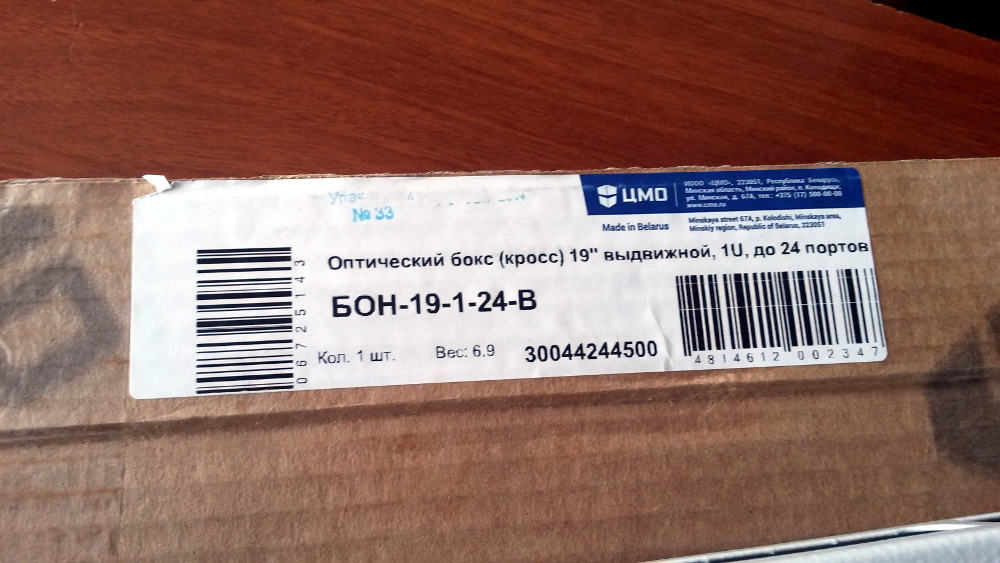

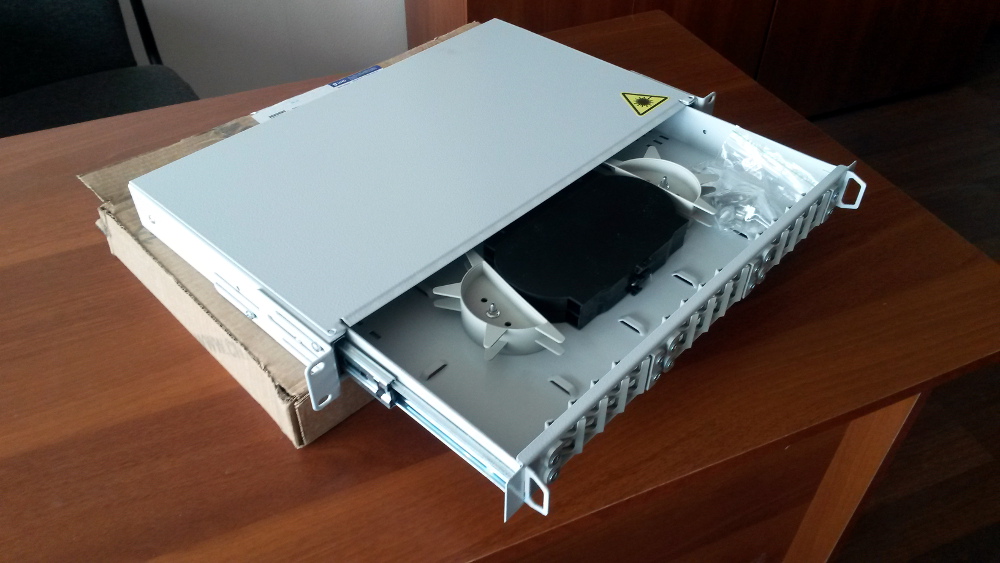

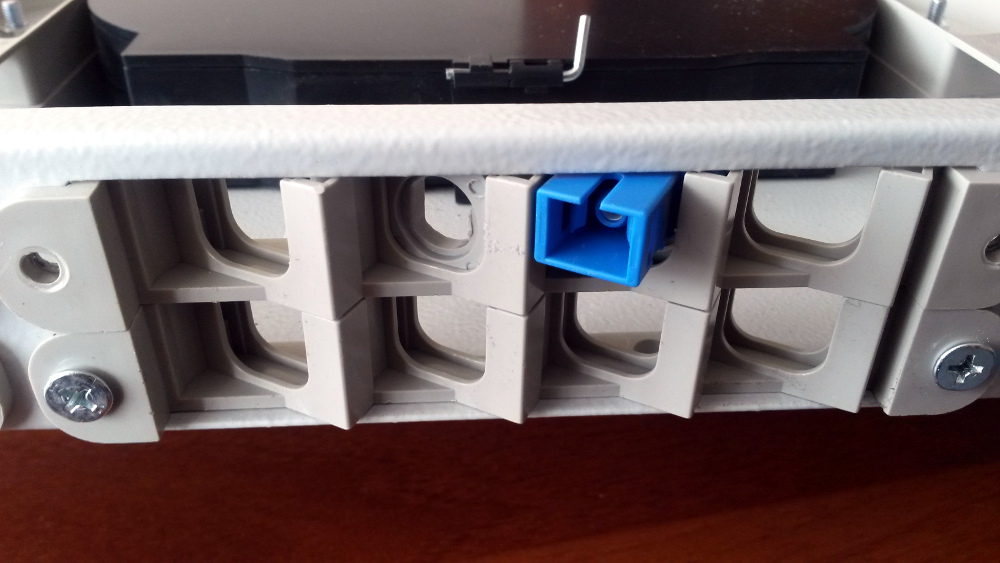

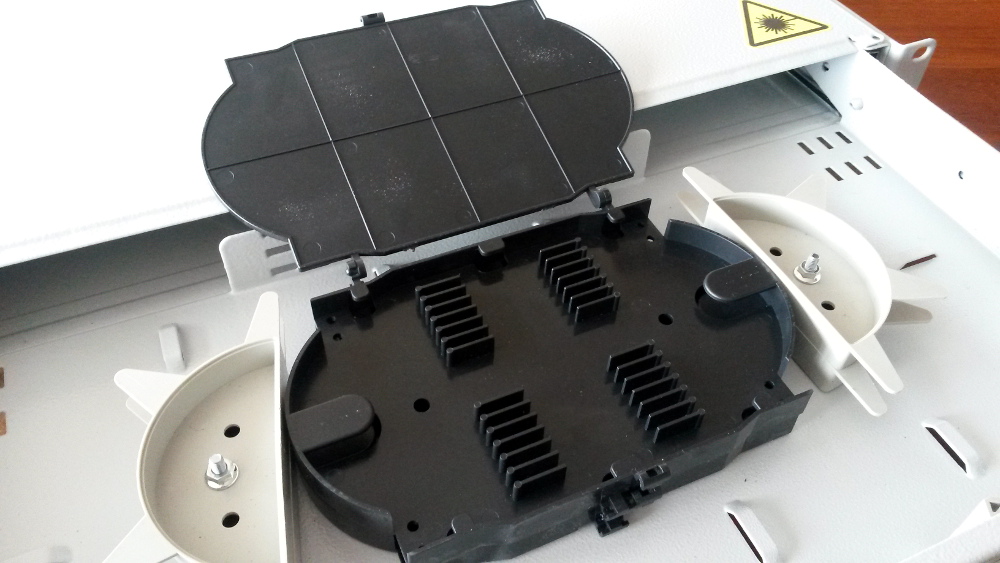

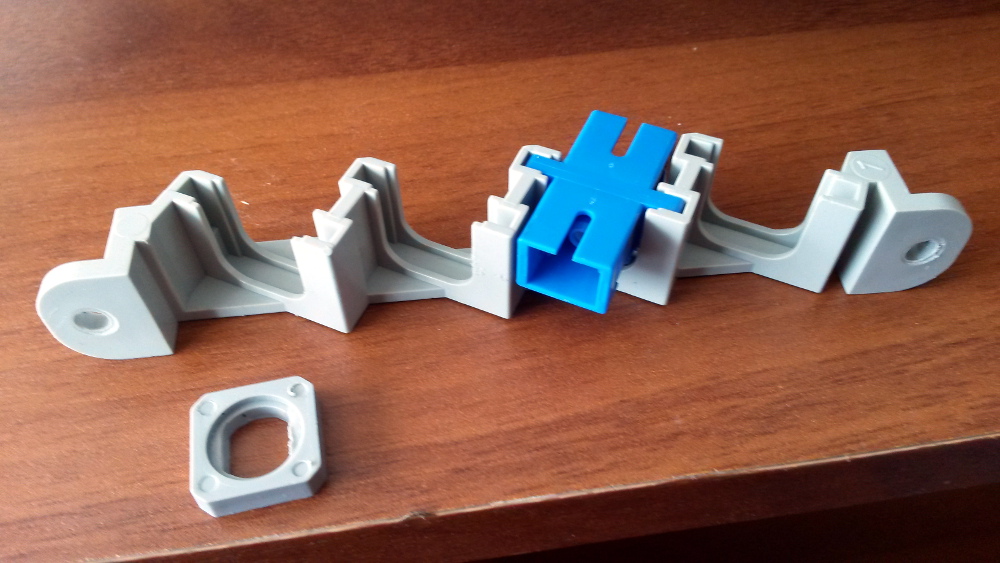

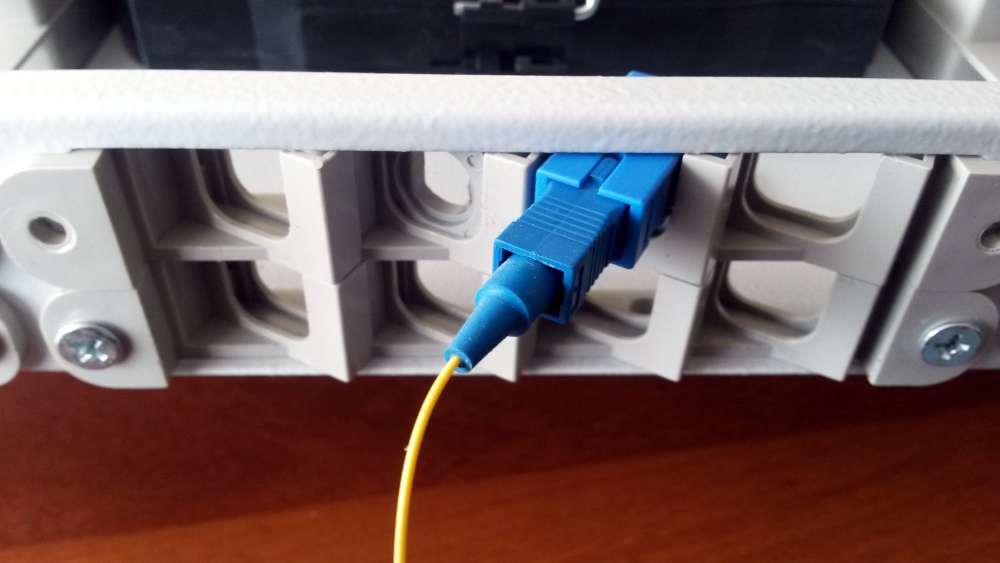

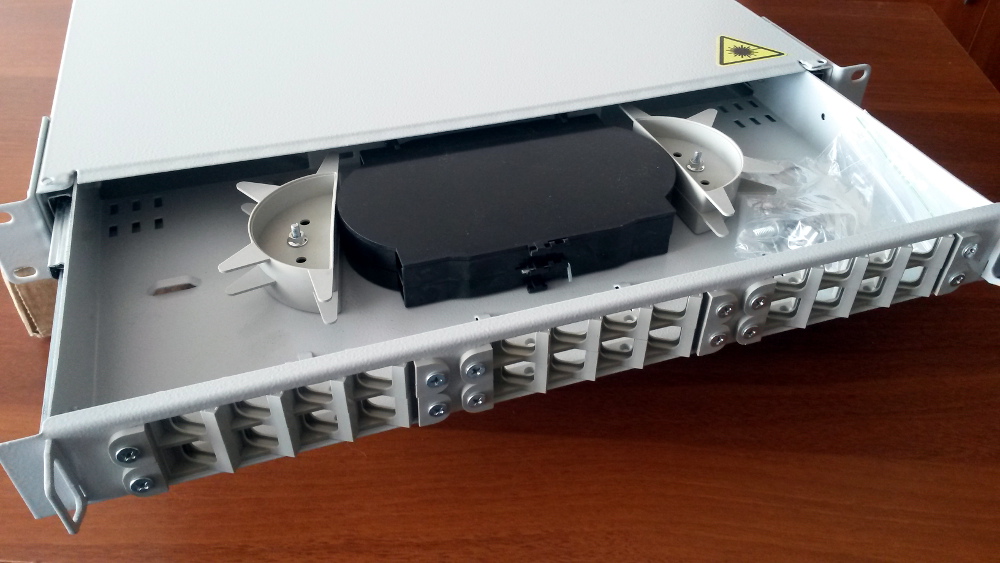

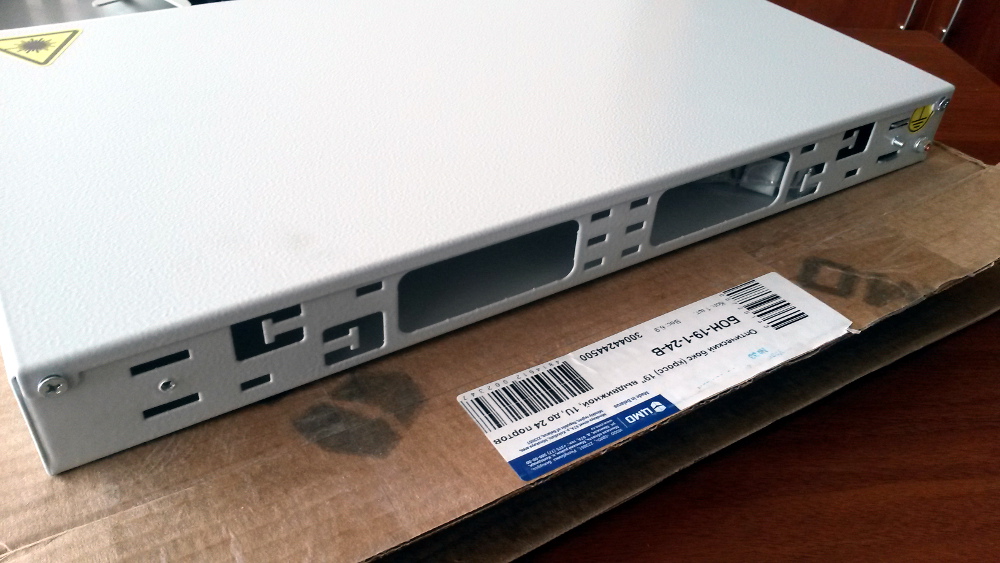

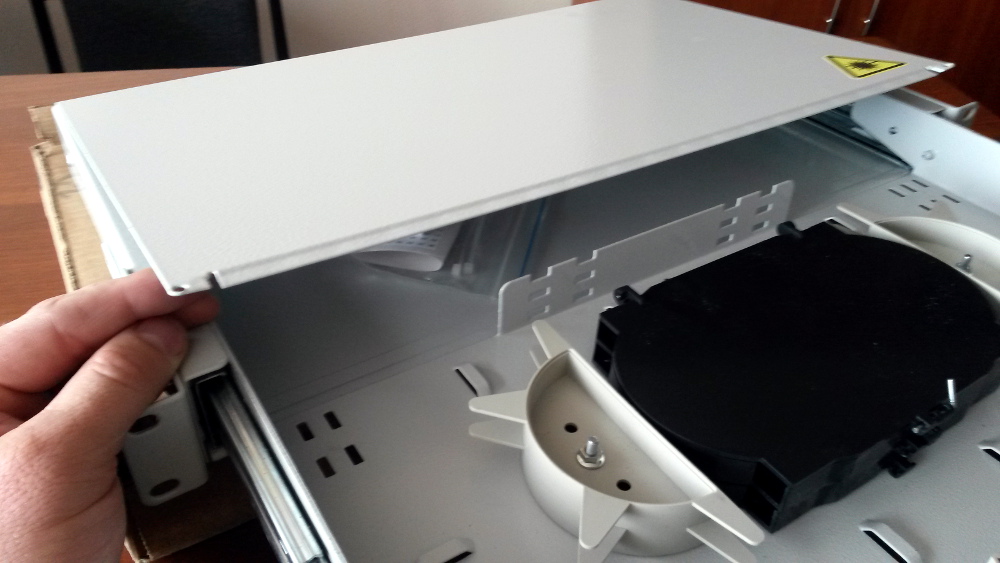

Bachaa Posted May 18, 2015 Author Posted May 18, 2015 Приехал кросс ЦМО. А вот это самое интересное Интересное решение. Но мне не понравилось. Я привык к российским кассетам ССД или к китайским клонам. К слову я нашел производство кроссов, которые продает Вимком, Файбертул и еще с два десятка российских продаванов. Катался к ним в гости, смотрел производство и трогал руками образцы. Вставить ник Quote
abab Posted May 19, 2015 Posted May 19, 2015 Интересное решение. Но мне не понравилось. Я привык к российским кассетам ССД или к китайским клонам. Я бы сказал "самобытно" не могу сразу ссобразить плохо оно или хорошо, но то что пачкорды ставятся под углом однозначно плюс для монтажа у закрытых шкафах, чтоб пачи в дверь не упирались. Если розетка квадратная там не болтается то крепление годное. А вот дыры сзади конечно здороваты, но не катастрофично…. Вставить ник Quote
Bachaa Posted May 19, 2015 Author Posted May 19, 2015 чтоб пачи в дверь не упирались Такое расположение применяют на делителях за мощными усилителями, чтобы при обслуживании не спалить себе глаза. Упирание разъема в дверь - это уже вторичная проблема. Вставить ник Quote

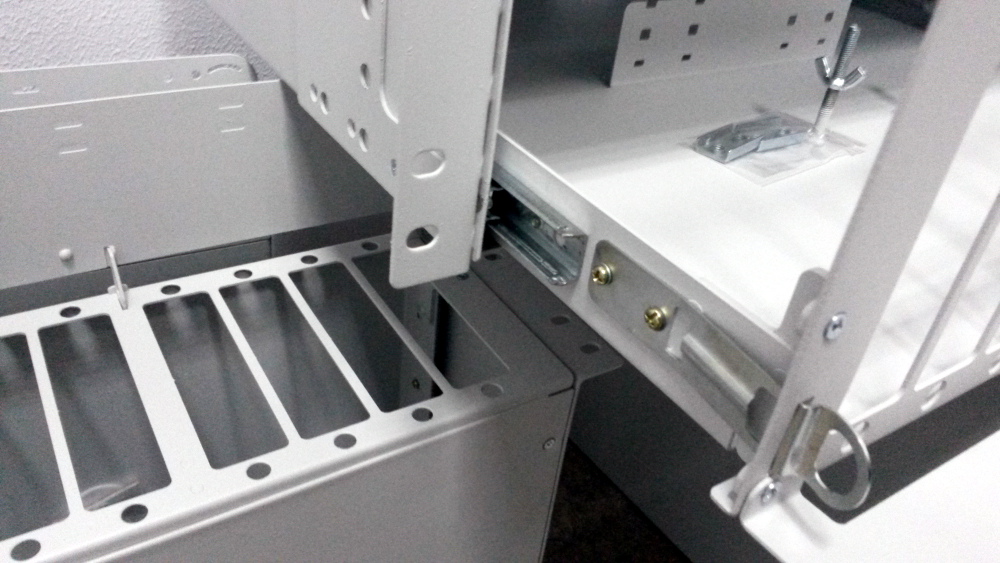

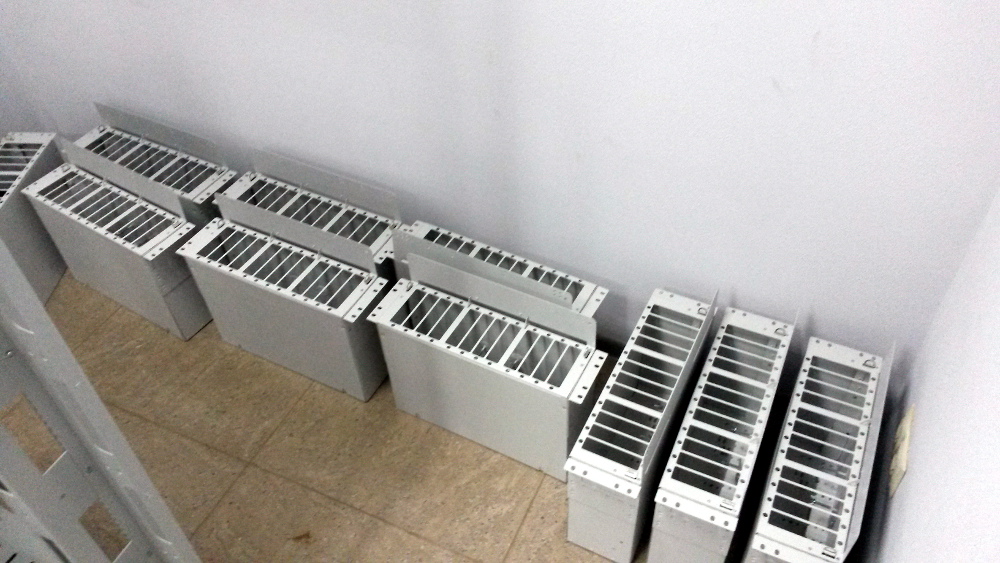

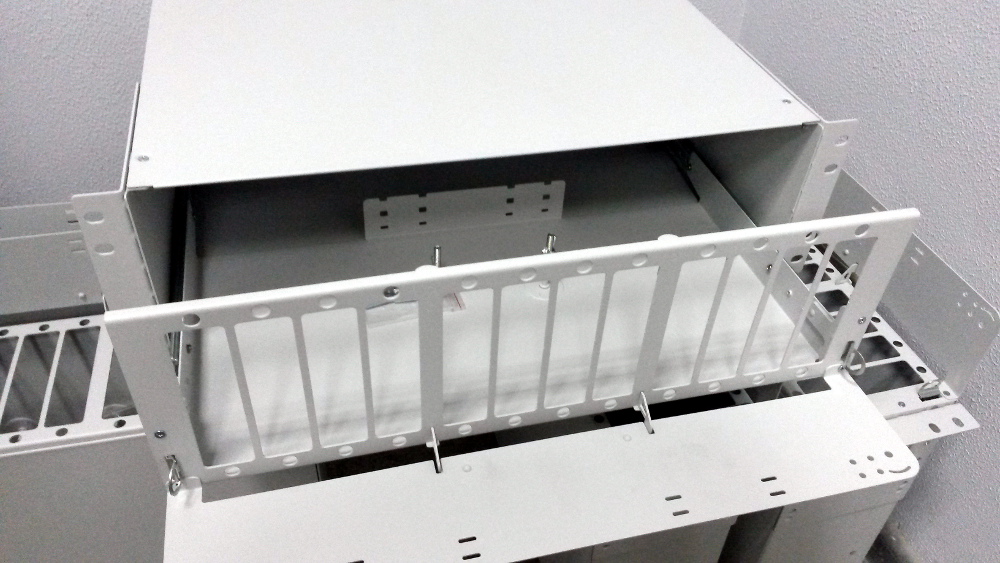

Bachaa Posted June 22, 2015 Author Posted June 22, 2015 Приехали мои кросики, прямо с производства. 1400 рублей за штучку. Вставить ник Quote
dIMbI4 Posted June 22, 2015 Posted June 22, 2015 и что тут крутого? 96 sc в трех юнитах..... между делом рядом 96 в два раза дешевле в 2U В ДВА ЮНИТА, В ДВА РАЗА ДЕШЕВЛЕ, КАРЛ)) Вставить ник Quote
sheft Posted June 22, 2015 Posted June 22, 2015 и что тут крутого? 96 sc в трех юнитах..... ВЫДВИЖНЫЕ! а у вас обычный кросс, если уж на то пошло, то я в сильно стесненных условиях ставлю одноюнитовые на 64 SC Вставить ник Quote
dIMbI4 Posted June 22, 2015 Posted June 22, 2015 худо общаться когда моя твоя не понимай... прошу развернутый ответ - когда могут массово понадобиться выдвижные кроссы? самосбор цвдм- штучная вещь да и фабричных валом. переварить/переделать что то в кроссе - один фиг выдвигать, значит шевелить все патчкорды, тогда уж проще открутить, выдвинуть кросс и один фиг сделать нужную процедуру на весу, зачем тут кастомный кросс- хз. мои сварные частенько переваривают синее на зеленое после пуска ктв на старой сети в 2U 96х кроссах, никаких проблем. под большие сплиттера у ссд етсь хитрые кросс-полки, где вместо розеток плоский ввод с поролоновыми губками. кароче сфера применения при таком упорстве на кастомизацию полностью не ясна. Вставить ник Quote
abab Posted June 24, 2015 Posted June 24, 2015 под большие сплиттера у ссд етсь хитрые кросс-полки, где вместо розеток плоский ввод с поролоновыми губками. Так так так… Вот с этого места поподробней и если можно со сцылками. :) Вставить ник Quote
Bachaa Posted June 24, 2015 Author Posted June 24, 2015 Что за шум, комрады? Тут цена от неудобных стационарных до удобных выдвижных разнится в цену хорошей бутылки коньяка. 1400 руб за выдвижной кросс в главную стойку - просто смешные деньги. Или я зажрался? Вставить ник Quote
abab Posted June 25, 2015 Posted June 25, 2015 Что за шум, комрады? Тут цена от неудобных стационарных до удобных выдвижных разнится в цену хорошей бутылки коньяка. 1400 руб за выдвижной кросс в главную стойку - просто смешные деньги. Или я зажрался? Ну насчет " хорошей бутылки коньяка" за 1400 рублей я думаю наверное это я таки зажрался. :) Камрады, так что насчет "хитрые сплитерные кросс-полки, где вместо розеток плоский ввод с поролоновыми губками" кто нибудь пальцем покажет? Я пока вот такие юзаю но чую что мега неоптимально. http://fibertool.ru/catalog/krs_dlya_splittera/krs_kross_opticheskiy_stoechnyy_1u_dlya_splittera_1_32_.html Вставить ник Quote
dIMbI4 Posted June 25, 2015 Posted June 25, 2015 Завтра скажу что за зверь, потерпи) Вставить ник Quote
dIMbI4 Posted June 26, 2015 Posted June 26, 2015 Вот такая вундервафля, производитель - что то типа связькомплект, внутри ставится сплиттер 1х32 и полутораметровыми щупальцами торчит спереди. удобно - минус цена патчкордов, розеток, минусь потери. как видите - сплиттер крепится скобочкой внутри, патчкорды ровнехонько пождимаются губками. Вставить ник Quote
