Оптические кроссы высокой плотности

abab · June 26, 2015

Вещь!

Я на одном из объектов такой колхоз лепил, жаба задушила на розетки/пачкорды плюс запас бюджета оптического был не велик. Один из сплитеров там недавно таки сломали, ибо нормально закрепить такую конструкцию не тривиальная задача.

Еще бы Партнумбер и сцылку было бы совсем шикарно.

На вскидку в связькомплекте ничего подобного не нашел...

http://www.skomplekt.com/tovar/6/1/

Я бы кстати допилил бы конструкцию, дырок входных бы побольше сделал и креплений под сплитеры поднапихал бы. Там существенно больше одного сплитера поместится может

Edited June 26, 2015 by abab

dIMbI4 · June 27, 2015

к сожалению, больше информации нет. достались без упаковки.

Bachaa · November 22, 2015

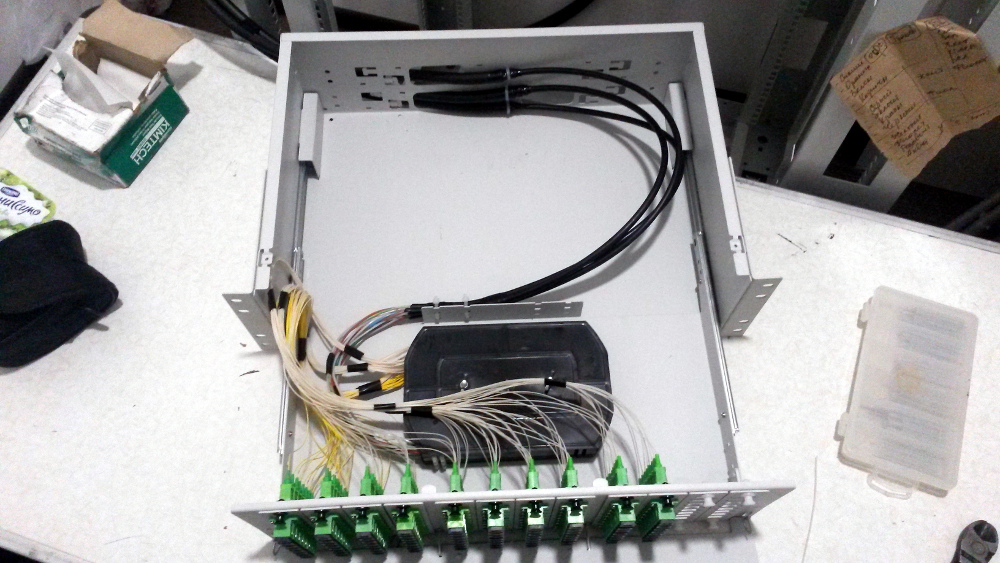

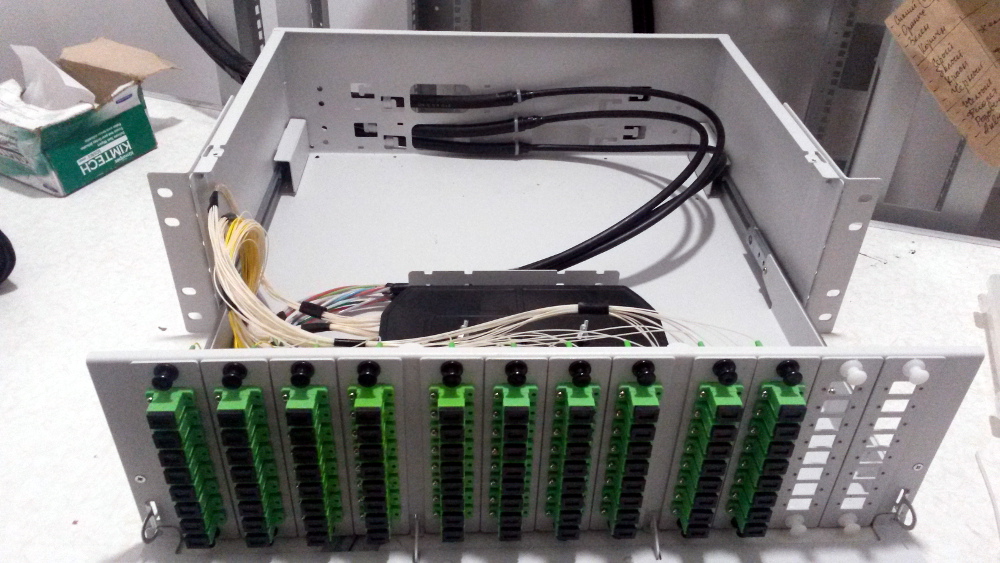

С прошлой осени кроссы не монтировал. Решил размяться на выходных.

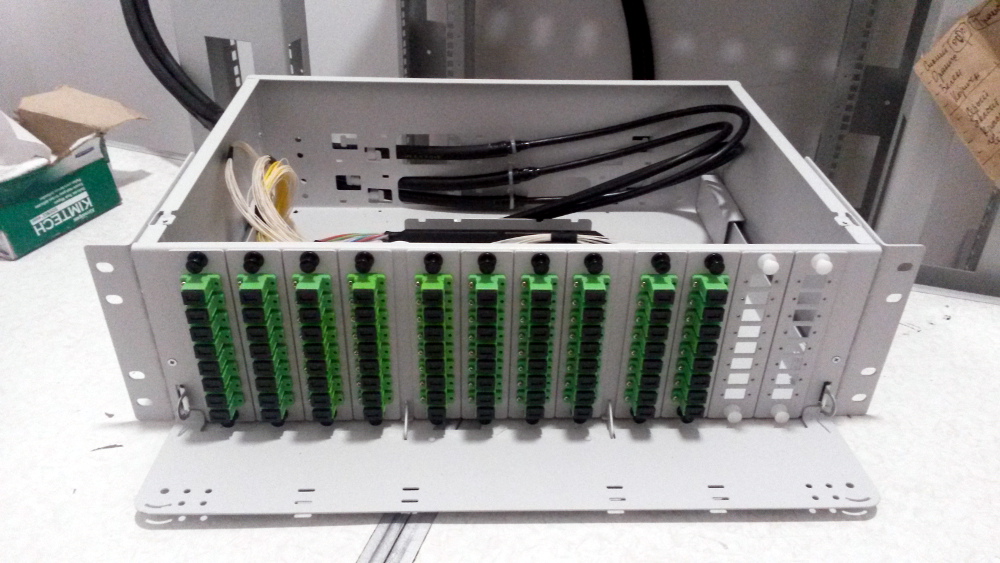

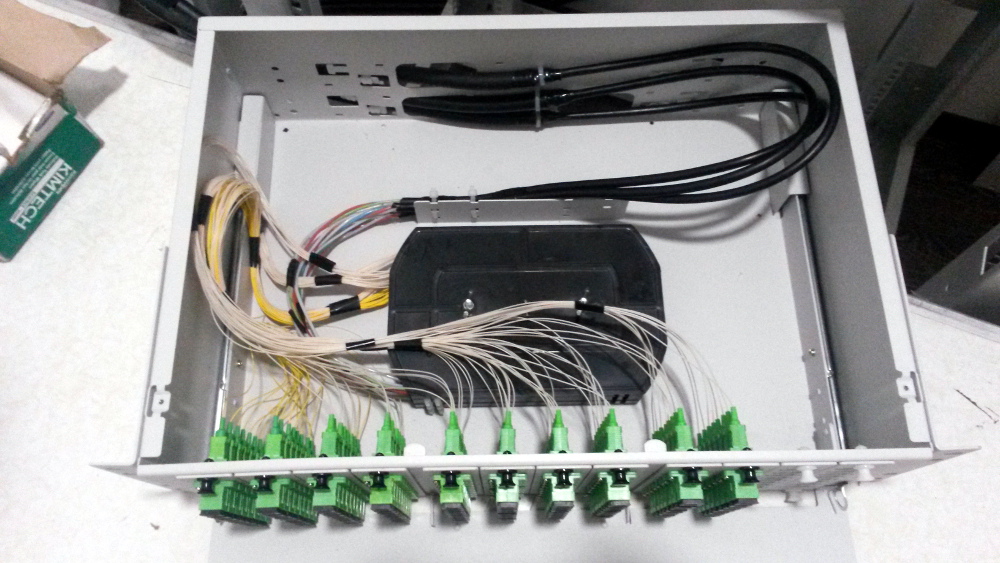

Ох и наелся я с этим кросом. В процессе материл что было силы. Мало разделал кабель, пришлось дорезать после первой примерки. Кассеты очень близко к розеткам стоят. Вот бы еще 3 см пространства и было бы вполне себе решение. После монтажа, когда все собрал и прикрутил уже не так серчал на кросс и он мне опять понравился :)

Теперь буду знать как работать с выдвижными. Это был первый блин.

Bachaa · November 29, 2015

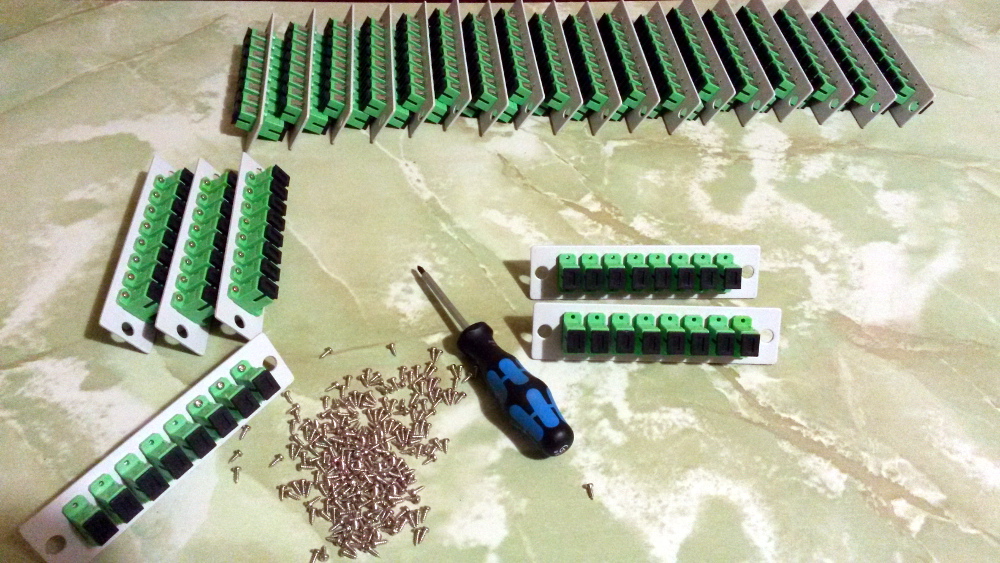

Вот так скучными вечерами коротаю время.

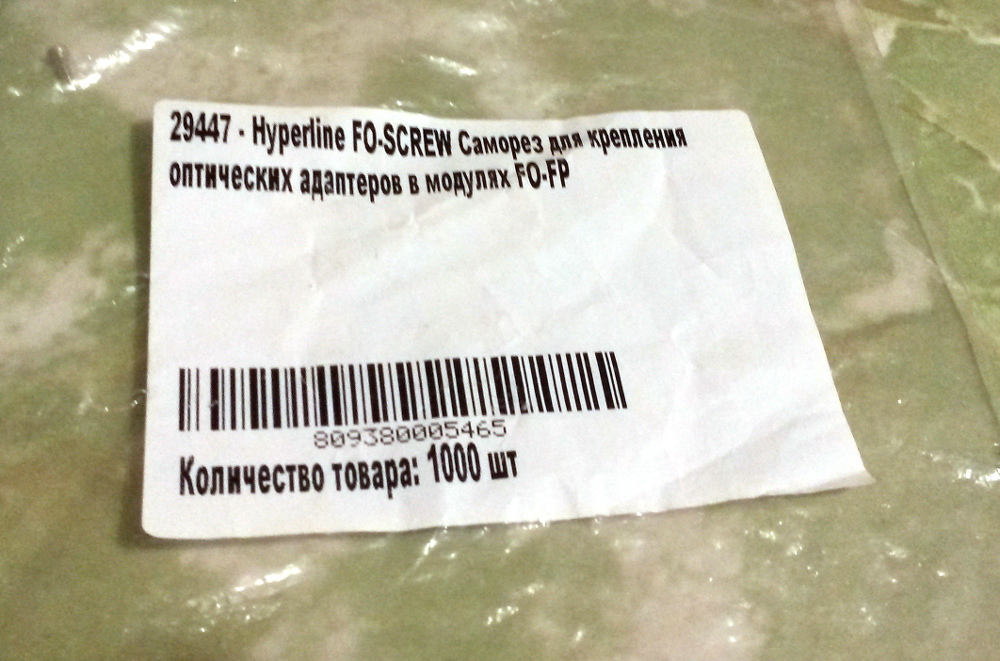

Шурупчики вот отсюда

https://www.abn.ru/optic_cross_acc/29447_hyperline_fo_screw/

Денег сейчас стоят одуреть! Простые кросы я как то приспособился маленькими саморезами крутить.

Вообще там используются винты М2. Как вариант купить вот тут:

http://krosstel.ru/aksessuary-dlya-krossov

Или вот тут:

http://www.all4tele.com/catalog/product/be31fe84-7bab-11dc-bb6b-0007e92fc7b8

Bachaa · November 29, 2015

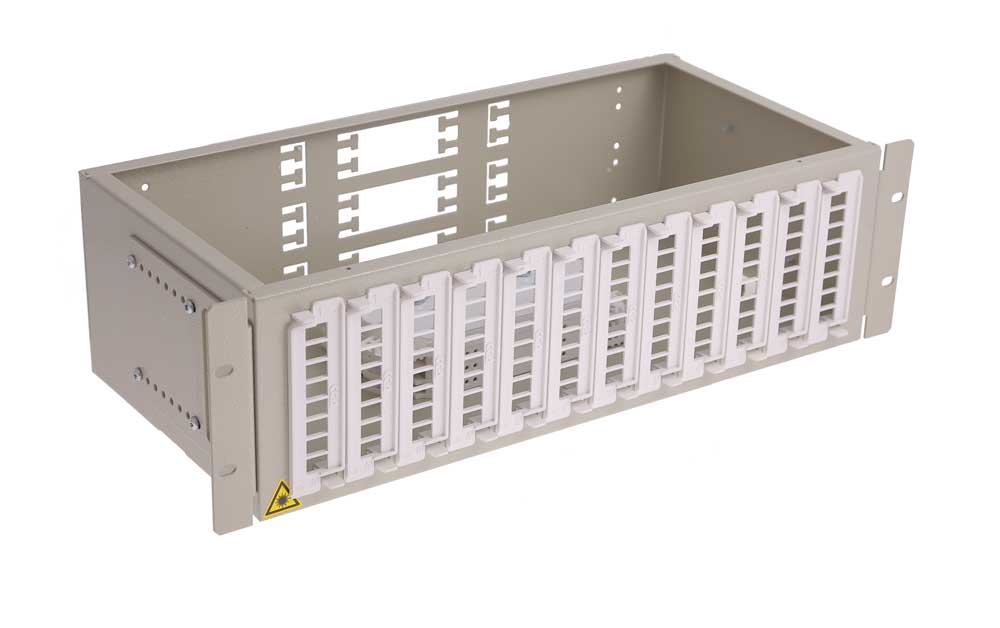

В ДВА ЮНИТА, В ДВА РАЗА ДЕШЕВЛЕ, КАРЛ))

Только сейчас обратил внимание, что в том кроссе всего 2 кассеты по 36 кдзс стоят :) Маловато как бы!

А тем временем ССД начал толкать кроссы с пластиковыми панельками.

Я как то купил такие - обплювался. Адаптеры в них как гуано в проруби болтается. Не берите это дерьмо!

BAHbKA · December 5, 2015

Это был мой первый кросс и последний с такой плотностью :)

EShirokiy · December 5, 2015

BAHbKA, сколько часов на кросс такой ушло? Сколько кабелей в кроссе?

BAHbKA · December 5, 2015

BAHbKA, сколько часов на кросс такой ушло? Сколько кабелей в кроссе?

3 кабеля

1. ОКСТМ 96рка - 48 волокон (3 модуля)

2. GYXTA48b1 - 40 волокон

3. Fibrain 24 - 8 волокон

Делал я его 2 дня, очень туго было с укладкой, влезло всё это в 3 кассеты, но лучшеб конечно я варил в гильцу по 2 волокна, тогда бы всё село в 2 кассеты и не было бардака.

Bachaa · December 5, 2015

Это был мой первый кросс

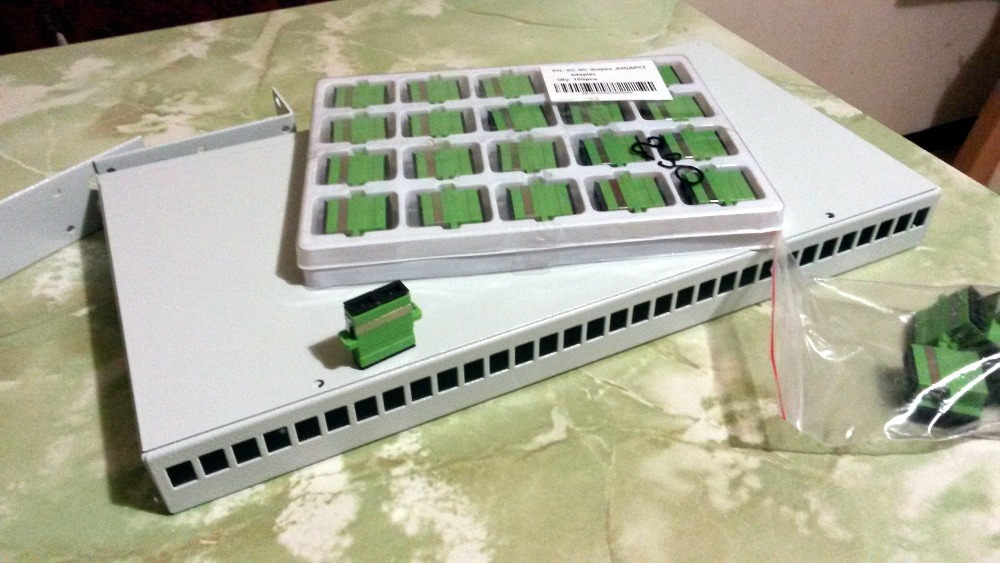

Очень все компактно получилось! Отлично. Ко мне сейчас из Ульянова едет кросс на 16 дуплексных портов. Под 32 SC розетки.

sheft · December 5, 2015

Это был мой первый кросс и последний с такой плотностью :)

окочурится там активка за год-два, если конечно ящик без доп. вентилятора, слишком много теплогенераторов в таком маленьком объёме...

а так да, красиво, пока патчкорды не воткнуты ;)

Edited December 5, 2015 by sheft

3.4k · December 5, 2015

У нас с вами разные понятия о хорошем коньяке.

Таких кроссов с десяток надо будет :)

А то и два....

Bachaa, открой страшную тайну, зачем тебе столько кроссов такого размера?

Ты решил пол области свесть в один узел?

:)))

BAHbKA · December 5, 2015

Это был мой первый кросс и последний с такой плотностью :)

окочурится там активка за год-два, если конечно ящик без доп. вентилятора, слишком много теплогенераторов в таком маленьком объёме...

а так да, красиво, пока патчкорды не воткнуты ;)

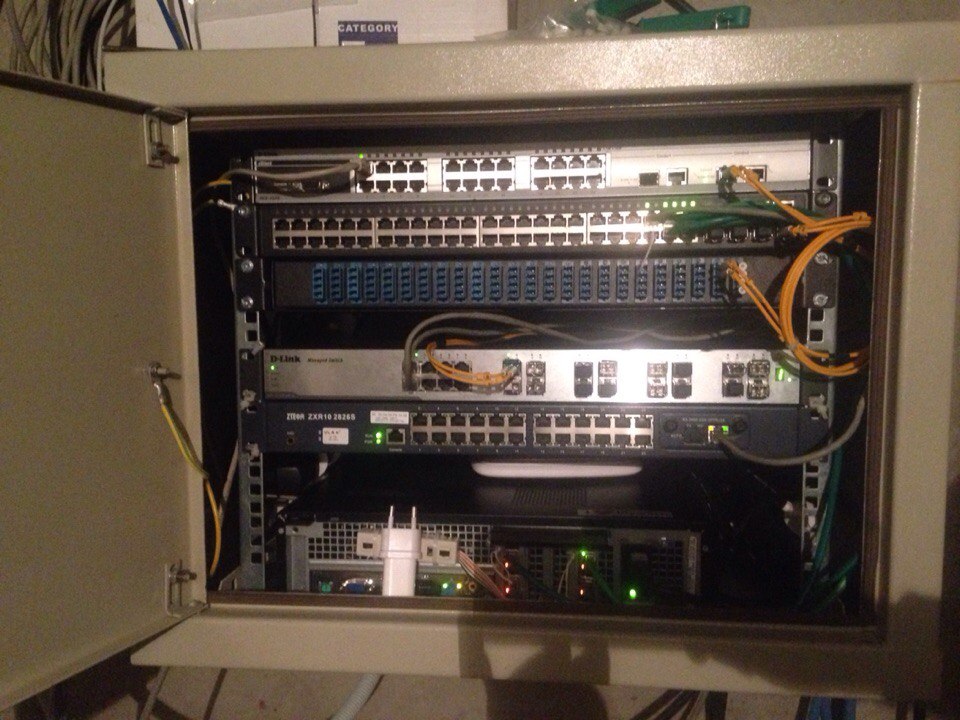

Да, уже поимел баню, стоит открытый шкаф, надо пилить отверстия под ноздри.

Фото с патчами будет чуть позже, вполне аккуратно вышло

sheft · December 5, 2015

Да, уже поимел баню, стоит открытый шкаф, надо пилить отверстия под ноздри.

я по другому сделал, вырезал болгаркой 10х10 квадрат на боковой стенке, ближе к верху и стене, просверлил дырки под болты под крепление 12см вентилятора изнутри. По краям получившегося отверстия, приварили три куска квадратного прутка 10 или трубы 15 не помню уже и сверху на трубы приварили квадрат стальной 15х15, получился карман прикрывающий вентилятор

Bachaa · December 5, 2015

Bachaa, открой страшную тайну, зачем тебе столько кроссов такого размера?

На самом деле не так много. Всего по 2-3 кросса по 96 портов на узел. Просто у меня перед узлами, там где ВОЛС с разных направлений собираются в кучу стоят "собирающие" муфты и в узел заходят ВОКи по 96-128 волокон. Т.е. к узлу подползают всего по 2-3 кабеля. В прошлом я помню, как в узел заходило по 2-3 десятка кабелей, стояли целые стойки с кроссами... и такого больше не хочется.

Как это все потом коммутировать, пока не представляю. С лета строю пока один город с нуля (еще два только узлы стоят) - пока услуги не оказываю - еще не достроился. Но вот где-то в январе-феврале буду все коммутировать, там и будет видно насколько удобно работать с такими плотными кроссами.

3.4k · December 6, 2015

Всего по 2-3 кросса по 96 портов на узел

Какого масштаба объект?

как я понимаю несколько десятков тысяч домов?

С ужасом представляю порванный 128-й кабель.

Я бы понаделал мелких узлов....

Bachaa · December 6, 2015

Хорошо что не FC, - вот это действительно морока

Абсолютно согласен!

Какого масштаба объект?

Длина максимального луча не превышает 10 км. Город на 40 тысяч человек примерно. Узел один, с расчетом на ктв в будущем.

Собираю за 100-200 метров перед узлом на своих опорах. В узел не тащу весь пучек.

sheft · December 7, 2015

Хорошо что не FC, - вот это действительно морока

Абсолютно согласен!

хех, не один я оказывается к этому пришёл :)

но FC предпочитаю использовать на концах у абонентов, так представляется надёжней, хотя был однажды случай с высоким затуханием, осмотр на месте выявил любопытные ручки абонента и не вставленый в паз ключ у fc-патчкорда
