Запас оптического кабеля 500м на трассе - как организовать

[Volkov_ss]

Коллеги!



Есть некая трасса подвесного оптического кабеля с инфраструктурой. В процессе жизненного цикла планируется перенос объектов и пр. Заказчик просит организовать запас кабеля на трассе приблизительно 500-600м.

Опоры по трассе - обычные (деревянные, типа П2-4Д)



Как это делается?

- ставить где-то намотанные барабаны по 300м с кабелем с 2-х сторон трассы

- делать на промежуточных опорах кронштейны с запасом кабеля? скажем через каждые 3-4 пролёта/120-140м делать технологический запас на опоре 30м - и так по всей трассе

- или есть другие варианты?



У ССД (вся арматура по проекту его) есть барабан, но он крепится на опоры ЛЭП. Да и длина кабеля максимум 100м

Еще есть аварийная вставка, но это тоже не совсем то.



Edited September 28, 2021 by Volkov_ss

[sheft]

47 минут назад, Volkov_ss сказал:

на трассе приблизительно 500-600м.

ставится муфта/муфты в точке вероятного изменения трассы

полкилометра кабеля это уже и не запас вовсе.., да и как потом планируется размотка этого бублика/катушки с запасом если он посреди трассы окажется?

[Bachaa]

4 часа назад, Volkov_ss сказал:

есть барабан, но он крепится на опоры ЛЭП.

Есть арматура для крепления на любой тип опор.  На него можно замотать требуемую вам длину, Только мотать надо серединой петли. Иначе потом не размотаете.

[Связной (С)]

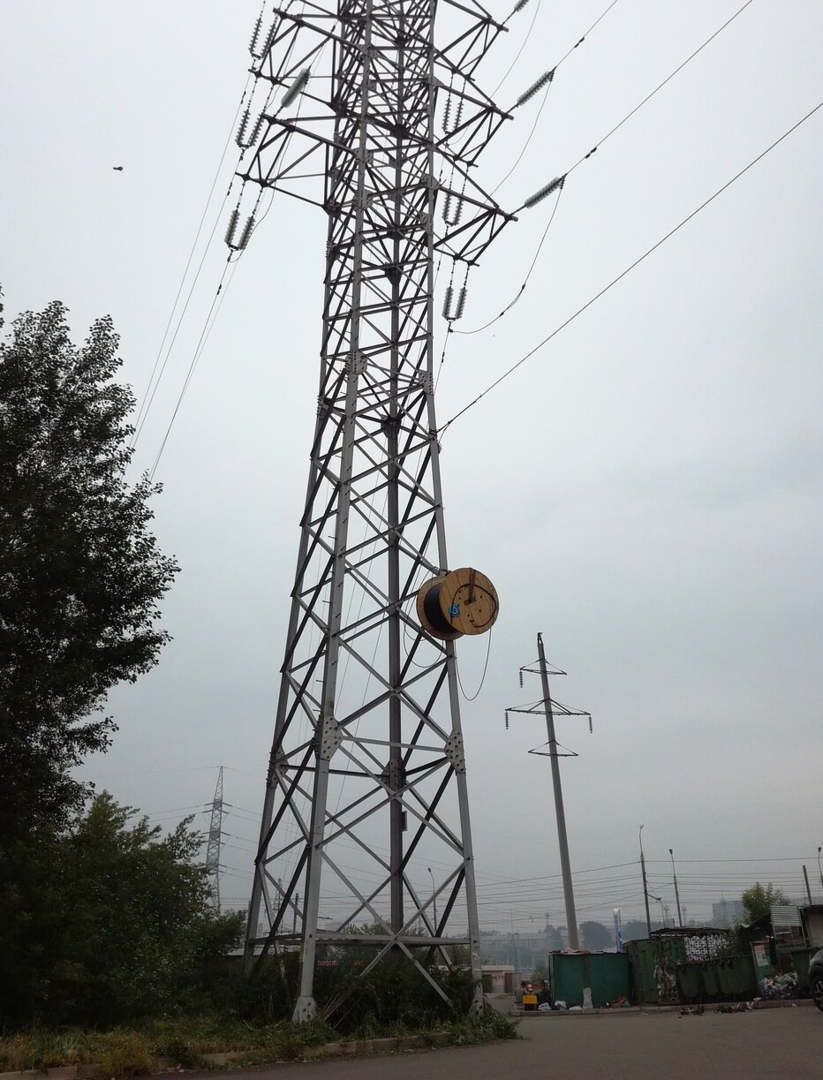

Хорошо бы вот так )



[Bachaa]

Это делали любители. :)))

[Связной (С)]

8 часов назад, Bachaa сказал:

Это делали любители. :)))

Да нет. Это времянка, убрать от чужих рук на ночь...

[RN3DCX]

16 часов назад, Bachaa сказал:

Это делали любители. :)))

Это было сделано любителями - но профессионально!

Подвес шикарный.

[alibek]

9 часов назад, Связной (С) сказал:

Да нет. Это времянка, убрать от чужих рук на ночь...

Только хотел поизощряться в придумывании синонимов к слову "криворукий", как прозвучала такая разумная причина.

Но первые несколько секунд картинкой любовался.

[Барагоз]

Знаю в городе несколько опор, где висит 200+ метров запаса. Фигня вопрос. Аккуратно смотано, вполне норм выглядит. Смешно только для знающих - подрядчик тянул одному оператору "бизнес класса", оплата по метражу была, кабель выдавался с запасом 10%, а длины были как раз чуть больше 2км )

Так что два по 250 - вполне вариант.

[Алекъ]

В 28.09.2021 в 14:13, Volkov_ss сказал:

Заказчик просит организовать запас кабеля на трассе приблизительно 500-600м.

Кроилово какое то.. А сколько вся трасса?

[satboy]

В 29.09.2021 в 18:35, Барагоз сказал:

Знаю в городе несколько опор, где висит 200+ метров запаса. Фигня вопрос. Аккуратно смотано, вполне норм выглядит. Смешно только для знающих - подрядчик тянул одному оператору "бизнес класса", оплата по метражу была, кабель выдавался с запасом 10%, а длины были как раз чуть больше 2км )

Так что два по 250 - вполне вариант.

Многие подрядчики сдают трассы по рефлектометру.  И нередки случаи, когда вместо запаса у муфты 7-10 метров - оказывается бублик 30-50..

[YuryD]

В 03.10.2021 в 16:54, satboy сказал:

Многие подрядчики сдают трассы по рефлектометру.  И нередки случаи, когда вместо запаса у муфты 7-10 метров - оказывается бублик 30-50..

 Куда девать обрезки ? Проще по бухгалтерии всю бухту списать, и обрезки девать некуда, хранить и прочее...

[satboy]

9 часов назад, YuryD сказал:

 Куда девать обрезки ? Проще по бухгалтерии всю бухту списать, и обрезки девать некуда, хранить и прочее...

ну обрезки оптического кабеля пока не требуют специальной утилизации, списываются спокойно...  Тем более, что ТУ многих владельцев канализации или опор обязывают заказчиков стройки использовать отрезки строительной длинны от 700 метров до пары км...

[jack74]

может уже и не актуально...

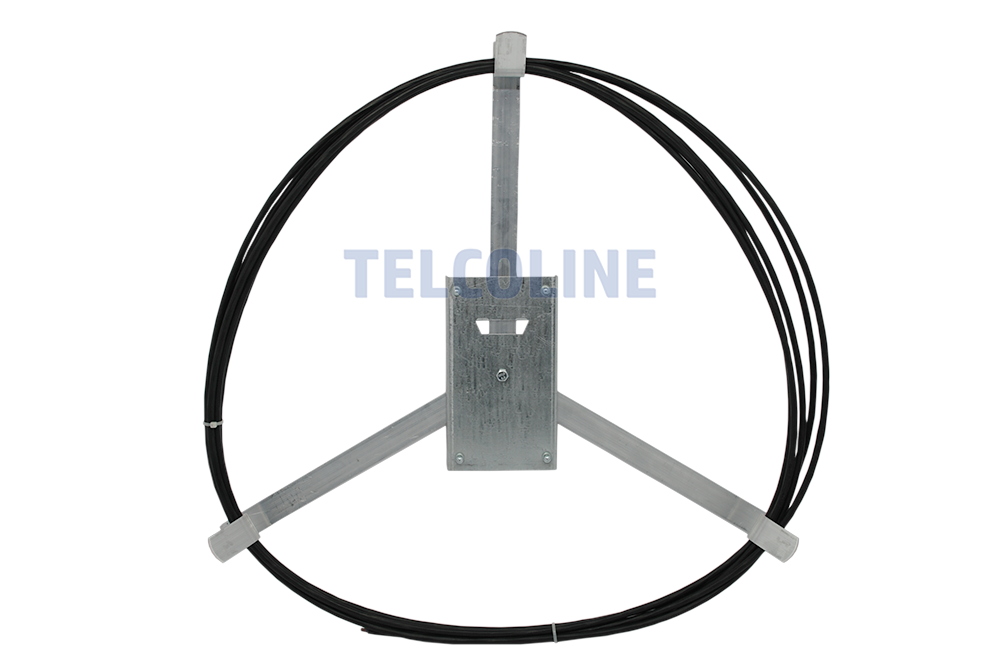

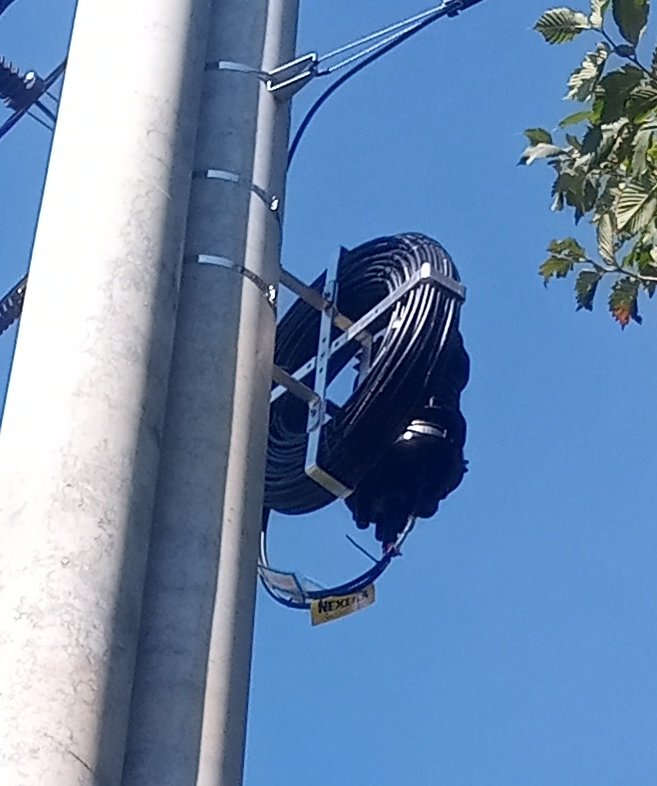

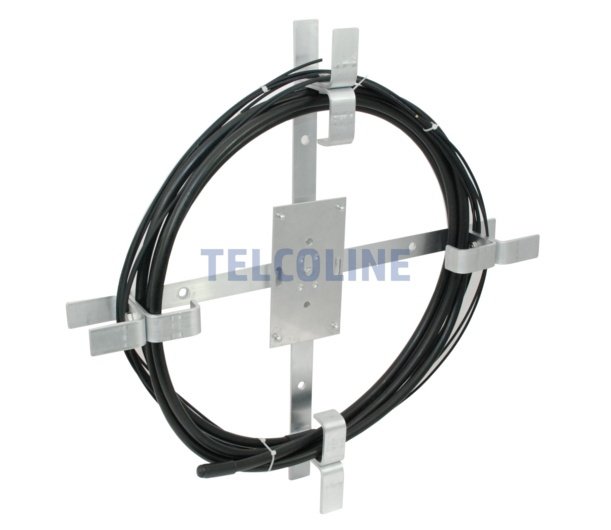

Для технологических запасов есть стеллажи, которые монтируются на опоры



Напр.,  - здесь где-то 70-80 метров 72-ки

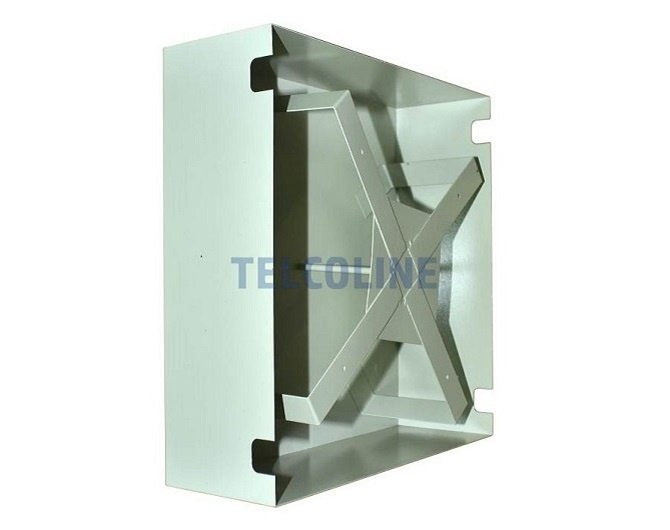

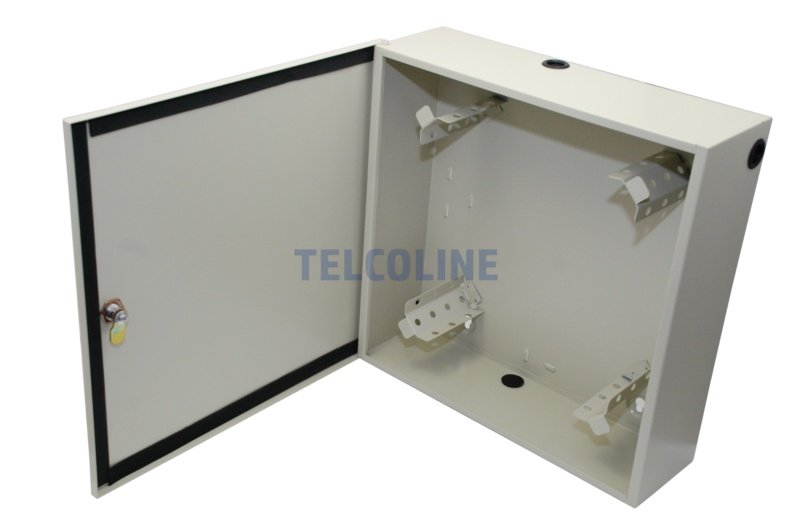

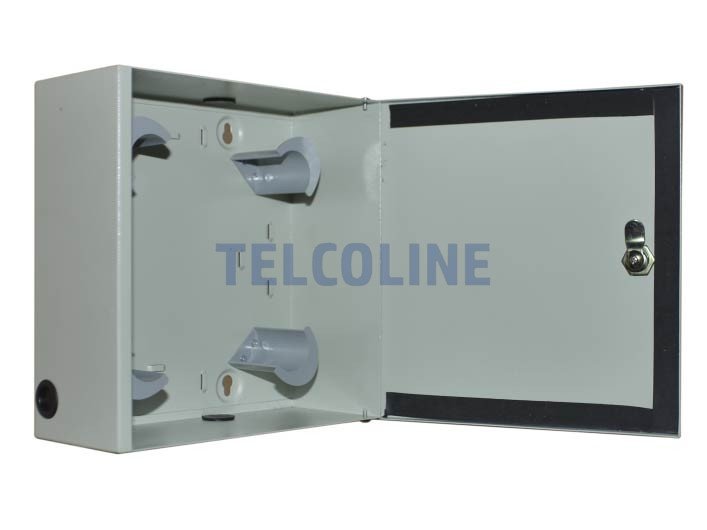

Есть и закрытые шкафчики, но это больше на стены

Edited October 12, 2021 by jack74

[Error_404]

шрм тебе в помошь на 2 опорах
