Помогите собрать аналоговый модемный пул v90/56k

[straus]

4 часа назад, serj_popov сказал:

SNR (отношение сигнал-шум) было 51 дБ

Очень сильно повезло. Обычно заметно хуже.


[serj_popov]

4 часа назад, straus сказал:

Очень сильно повезло. Обычно заметно хуже.


Вот именно. Кабель до дома был проложен в 90-ом году. В той статистике, что тут приводят, меня удивляет низкий SNR. При прямом проводе, как тут экспериментируют, также должен быть высокий SNR. От сюда вывод: проблема в достижении высокой скорости - это качество стыка "цифра-аналог" - ЦАП АТС.

Edited March 17, 2020 by serj_popov

[Mis]

Попробовал перешить Курьер. У меня он из последних - модель 3453.  Была стоковая 1.0.10 Залил 2.1.1 с поддержкой V.92. В итоге появился этот самый v92 и скорости коннекта упали до 32...44/v92. При том что на старой прошивке было почти стабильно 52/v90. Отключение этого протокола не дает прироста скорости соединения (AT+PIG=1+PMH=1+PQC=3). Прошивки брал тут: http://www.usrmodem.ru/download.shtml

Попутно нашел в запасах пару старых модемов на шину ISA: Eline56k (conexant) и Какой-то древний курьер V.Everything.

[get56k]

Поделюсь тоже новостями:

Эксперимент показал что NM-HDV+VWIC2-2MFT-T1/E1 пробрасывать модемное соединение на NM-30DM не может ни по E1, ни по T1. Пишет о проблемах с d channel и "no circuit".

Обидно, получается зря я кучу модулей и nm-ок и vwic-ов добывал.

Собственное поделом, так как я не внимательно читал спеку на модемы: Digital  Modem  Network  Modules  for  The  Cisco  3600,  3700, and  3800  Series  Routers

Так вот там весьма четко все написано (@Mis был прав):

Цитата

Requirements The  digital  modem  network  modules  operate  in  conjunction  with  the  following  network  modules, operating  in  PRI,  BRI  (requires  Cisco  IOS  12.0(2)XC  or  higher),  R2  (requires  Cisco  IOS  12.0(1)T or  higher),  and  CT1  mode: ●  NM-1CT1 ●  NM-1CT1-CSU ●  NM-2CT1 ●  NM-2CT1-CSU ●  NM-1CE1B ●  NM-1CE1U ●  NM-2CE1B ●  NM-2CE1U ●  NM-4B-S/T  or  U ●  NM-8B-S/T  or  U ●  NM-1FE1CT16 ●  NM-1FE1CT1-CSU  ●  NM-1FE2CT1  6 6 ●  NM-1FE2CT1-CSU  6 ●  NM-1FE1CE1B  6 ●  NM-1FE1CE1U  6 ●  NM-1FE2CE1B  6 ●  NM-1FE2CE1U  6 ●  NM-1CE1T1-PRI ●  NM-2CE1T1-PRI

Еще обидно, что для 3640(20) моего NM-xCE1T1 не подходит, остаются только NM-(xFE-)xCT1.

Но их почему-то нет на Российском рынке от слова совсем.

В качестве варианта "а вдруг" попробую для полной уверенности в 3640 воткнуть NM-1FE2W с VWIC-1MFT-T1 (единственный isdn vwic модуль, который держит эта NM-ка судя по спекам). Но это уже для полного удовлетворения, что T1 + 3620/40 никак не получится без обращения к американцам на ebay.

Планов громадье в рамках техно-археологии и реализации нашей задачи в частности, но конечно начинаю приходить к выводу, что очень не тривиально понять в cisco какую конфигурацию по железу собрать. Конфигуратор простым смертным не достать, а может быть его уже и нет на EOL продукцию. Приходится все пробовать, благо не дорого все можно купить. Я уже зарос железками по самые помидоры (4 шт шасси и под десяток модулей, не говоря о планках памяти). Но раньше то это стоило ого-го и каждая ошибка стоила прилично, а значит что сами ничего не собирали а делали все через дилера, у которого под рукой конфигуратор.

Вот такая-вот техно-организационная археология получается.

Буду пробовать все-таки на каких-то железках 4FXS на a-law перенастраивать и по E1 на 3600 серию загонять.

Попробую как будет работаь VIC2-FXS.

И самое занимательное в рамках подзадачи "все-в-одном"!

Найти шасси, которое одновременно может в:

NM-30DM

NM-xCE1T1

NM-HD-2V (VWICx-xFXS)

NM-HDV (VWICx-xMFT-E1/T1)

Последнее на тот случай если закольцевать NM-2CET1 не получится.

3640/20 как я писал выше не годится.

3725 @Mis вроде как собирался пробовать с AIM платой, только вроде как там voice портов нет для xFXS, но это не точно, может быть AIM карта как раз и решает эту проблему.

3745 вроде дожно проканать, но я не видел за дешево как предыдущие два шасси.

2800 серия не умеет в цифровые модемы NM-xDM.

Есть еще 3660 моделька, которая в отличии от 3620/40 держит NM-xCE1T1, но тоже весьма редкий/не дешевый зверь.

Ну и более молодые а значит дорогие модели, как писалось ранее по теме.

По тонкому льду ходим, друзья:)



 @Mis Есть еще вариант найти pvdm2-xDM для 2800 серии, получить экономию одного NM слота в пользу FXS и при условии что проканает закольцовка T1 или можно инсталлировать в него vwic isdn. У меня этого шасси нет т.к. пока не попадалось до 1кР.

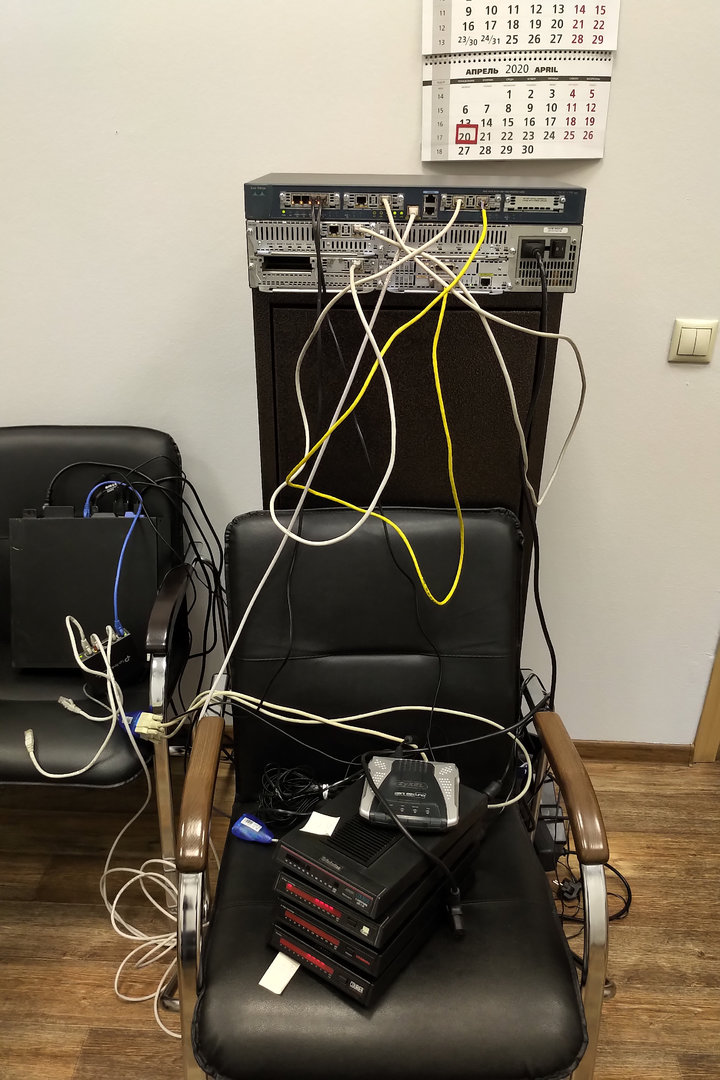

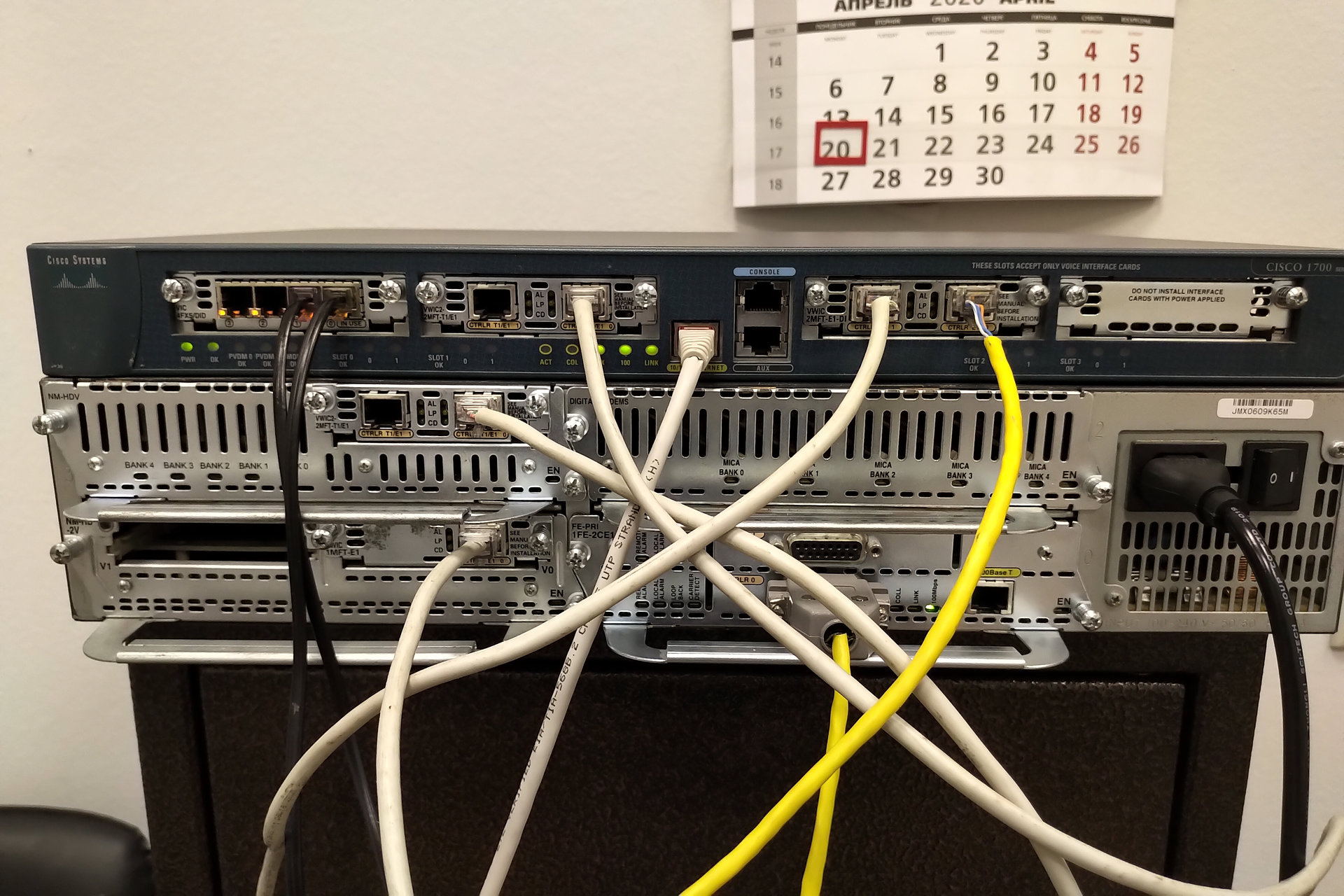

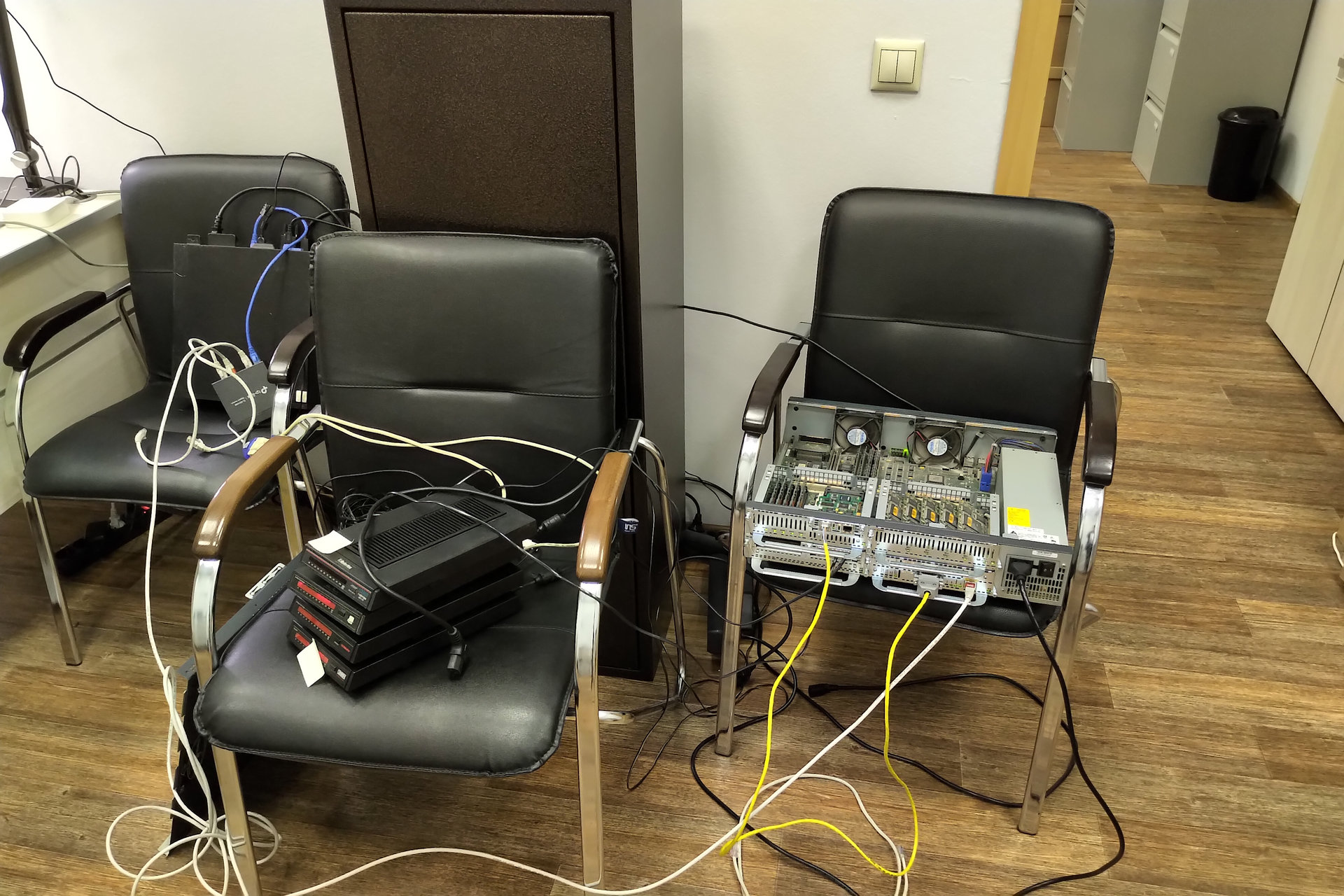

 ПС. Для красоты публикую картиночки экспериментов с кучей модулей и проводов.

[serj_popov]

10 часов назад, Mis сказал:

В итоге появился этот самый v92 и скорости коннекта упали до 32...44/v92

Вот откуда у Вас такие скорости? У вас же не ДШ АТС, а ПРЯМОЙ провод пару метров. это почти Hi-Fi. Это значит, что у вас та железяка, что из ИКМ делает разные уровни сигналов т.е. другими словами Цифро-Аналоговый Преобразователь не дотягивает до качества абонентского комплекта АТС. Даже судя по статистике, что тут прилагалась уровень сигнала слаб и обычно он -10 дБ. Все эти шлюзы обычно не дают сигнал соответствующий обычной АТС (по уровню и пр.) от этого все проблемы.

Edited March 18, 2020 by serj_popov

[straus]

Ну наверное ещё где-то АЦП/ЦАП 8-битные, где-то 10-битные.


[Mis]

15 hours ago, get56k said:

3745 вроде дожно проканать, но я не видел за дешево как предыдущие два шасси

У меня была возможность притащить домой и 3745 и 3845. Но это 3U гробы с двумя б.п. и под 15кг весу. Нафиг такую оптимизацию. И в первом не заработают VIC3 модули и IOS15. Не критично, но VIC3-4FXS показывает себя лучше, чем VIC-4FXS.

7 hours ago, serj_popov said:

Вот откуда у Вас такие скорости? У вас же не ДШ АТС, а ПРЯМОЙ провод пару метров. это почти Hi-Fi

Похоже в этой плоскости и спрятались все оставшиеся проблемы. Попробовал порт VIC2-4FXO через простенькую ATC Панасоник 206 и получил примерно те-же показатели скорости, что и через VIC-4FXS.

А опыт перешивки Курьера вчера вообще закончился эпично. Заливаю старую прошивку и вижу те же низкие скорости! Ну думаю наигрался с регистрами и конфигом страны. И тут вспоминаю, что мне казалось влияло взаимное расположение проводов на работу модема. Отставляю его подальше и тут же получаю коннект 52000 как раньше. Заливаю последнюю прошивку и вижу те-же 52000/v92.  Может это из-за неродного б.п. или кучи техники в одном месте - но это влияет по крайней мере на этот курьер. С остальными модемами такого не замечено.

7 hours ago, serj_popov said:

Цифро-Аналоговый Преобразователь не дотягивает до качества абонентского комплекта АТС

Это вполне может быть так. Они же не рассчитывались для работы с модемами. А голосу и факсу много не надо. И миниАТС с цифровыми потоками тут не решение. Остается экспериментировать с конкретным оборудованием и смотреть где лучше работает. FXS-SIP шлюзы тут не заработают нормально.  Вряд ли получится же добыть кусок абонентского комплекта АТС, сертифицированный под V90 и вменяемых размеров.

Модем Courier под isa шину не подает признаков жизни... Порт в системе есть, но на команды не отвечает. Жаль у меня нет панельки для программатора под его флешку  AM29F400, может просто прошивка слетела.

Edited March 18, 2020 by Mis

[serj_popov]

56 минут назад, Mis сказал:

Модем Courier под isa шину не подает признаков жизни... Порт в системе есть, но на команды не отвечает. Жаль у меня нет панельки для программатора под его флешку  AM29F400, может просто прошивка слетела.



У курьеров есть аварийный режим восстановления прошивки. Устанавливается джамперами. Если очень нужно, то у меня есть не нужный ISA курьер в Москве.

Edited March 18, 2020 by serj_popov

[Mis]

3 hours ago, serj_popov said:

У курьеров есть аварийный режим восстановления прошивки. Устанавливается джамперами. Если очень нужно, то у меня есть не нужный ISA курьер в Москве.

Это какой-то очень странный курьер. На большинстве микросхем датакод 94г, а на флешке 99г. Похоже ее меняли.

Не смог найти на него расшифровку ДИП переключателей. В интернете в документации DIP-10, а на нем DIP-8. И на компорту у него высокий уровень на всех сигналах (CD,RI....) Похоже труп...

Спасибо за предложение, но тут больше был интерес запустить этот древний артефакт.

Еще обнаружил, что при поднятии трубки слышны хрипы и трески на диалтоне у Курьера. Видать какие-то проблемы согласования. Всадил сплиттер ADSL в качестве развязки (LINE-PHONE). Хрипы уменьшились, а скорость не пострадала.

Этот сплиттер даже помог модему ZYXEL 56K PRO немного поднять скорость до 50666к. Ох уж эти пляски с бубном...

[serj_popov]

28 минут назад, Mis сказал:

В интернете в документации DIP-10, а на нем DIP-8. И на компорту у него высокий уровень на всех сигналах (CD,RI....) Похоже труп...

А это не курьер, Sportster 28.8 на 20 мГц, которые как раз и апгрейдили до курьеров как раз прошивкой от Додонова и пр. Не факт, что в них можно лить обычную прошивку для курьера. Были и адаптированные прошивки под это железо.

[Mis]

10 minutes ago, serj_popov said:

А это не курьер, Sportster 28.8 на 20 мГц, которые как раз и апгрейдили до курьеров как раз прошивкой от Додонова и пр. Не факт, что в них можно лить обычную прошивку для курьера. Были и адаптированные прошивки под это железо.

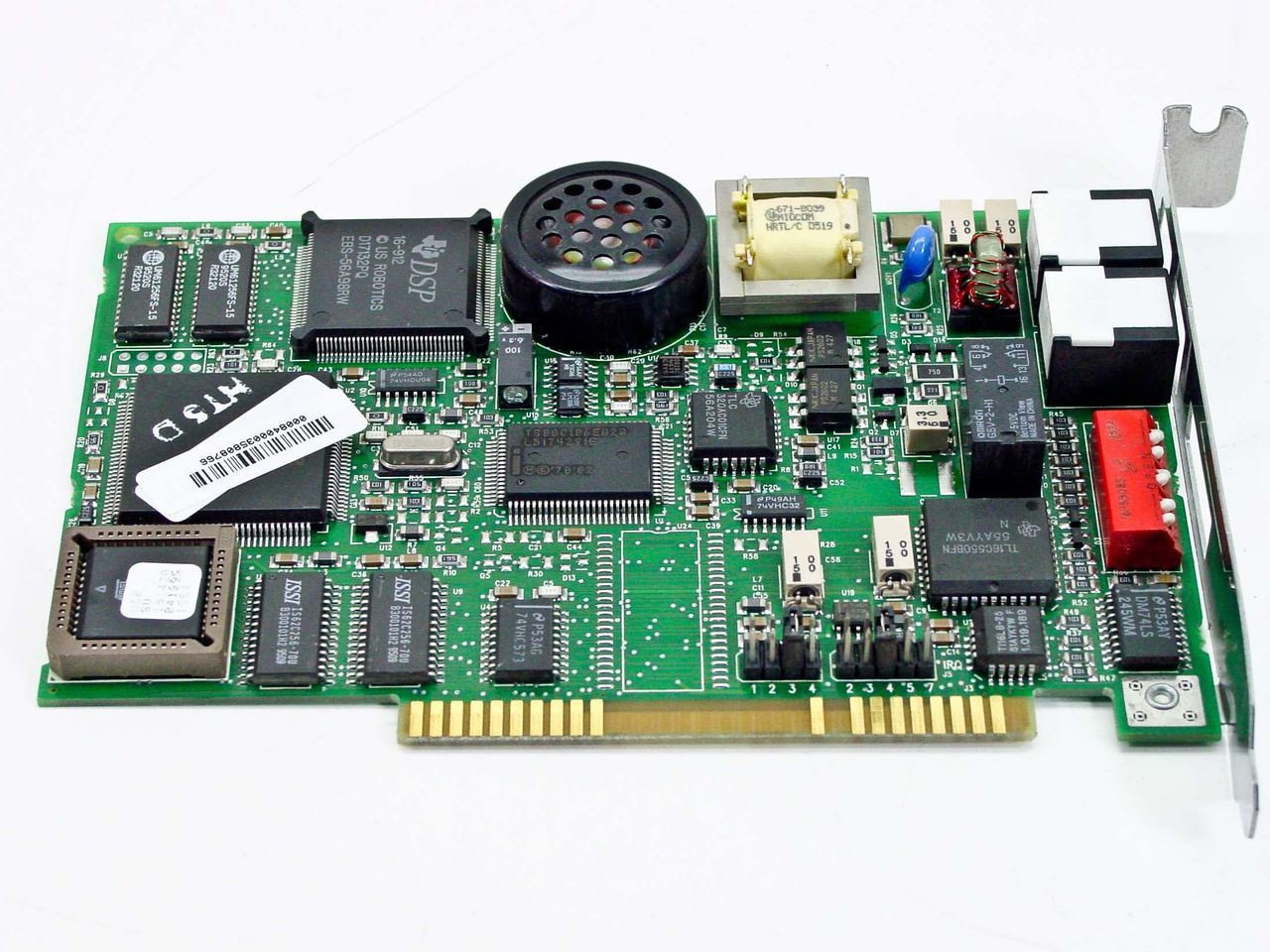

Ну у него на брекете краской по металлу написано Courier v.Everything. Вот фото из интернета. У моего флешка не SOJ а SO формфактора.





Edited March 18, 2020 by Mis

[straus]

5 часов назад, Mis сказал:

Заливаю старую прошивку и вижу те же низкие скорости! Ну думаю наигрался с регистрами и конфигом страны. И тут вспоминаю, что мне казалось влияло взаимное расположение проводов на работу модема. Отставляю его подальше и тут же получаю коннект 52000 как раньше. Заливаю последнюю прошивку и вижу те-же 52000/v92.  Может это из-за неродного б.п. или кучи техники в одном месте - но это влияет по крайней мере на этот курьер. С остальными модемами такого не замечено.

Магнитные наводки на сигнальный трансформатор в модеме, он там неэкранированный.


[serj_popov]

54 минуты назад, straus сказал:

Магнитные наводки на сигнальный трансформатор в модеме, он там неэкранированный.


В новом курьере нет трансформатора. Там только микросхема Silabs.

[serj_popov]

15 часов назад, Mis сказал:

Ну у него на брекете краской по металлу написано Courier v.Everything. Вот фото из интернета. У моего флешка не SOJ а SO формфактора.



Кстати, это может быть Курьер, но первых выпусков (94-95 г.), которые не PnP и он в системе видится не будет. Только как ком-порт под DOS, но для этого внутренний порт материнской платы нужно выключить в BIOS. Внутренние курьеры PnP стали делать только в 96 году.

[get56k]

Привет!

Собрал схему на 2851xm в качестве атс (nm-hd-2v+vic-4fxs+vic2-2xfs, aim-voice-30+vwic2-2mft-t1/e1).

Смена шасси и модуль hd-2v не дали появления настройки сompanding на обоих fxs картах.

Подключил к 3640 с модемами по E1 PRI и ..

Получаю v.34 :(

Долго не стал мучать, чтобы проверить есть эффект разогрева до v.90 или нет.

Обращаюсь к практикам @Mis@SUrov_IBM

В связи со странным результатом вопрос: у экспериментаторов получалось добиться стабильного v.90 на E1 соединениях?

И второй вопрос: получалось ли v.90 на pvdm первой серии (они ставятся в 1700, NM-HDV и вроде в AIM-VOICE-30)?

Все идет к тому что мне придется джентельменский набор из 1760, 3620/40, 2651 и кучи модулей дополнять 3725 (ради получения T1 на NM-xCE1T1) и 2800 шасси ради VWIC3-4FXS и PVDM2.

ПС. Начал себя чувствовать себя хранителем музея :)







Edited March 20, 2020 by get56k

[Mis]

19 hours ago, get56k said:

у экспериментаторов получалось добиться стабильного v.90 на E1 соединениях?

Стабильного да. Но скорость коннекта 46..54 в среднем... Редко 56 на одном модеме.



19 hours ago, get56k said:

получалось ли v.90 на pvdm первой серии

Получалось. Но не на Курьере. Он не переносит u-law/a-law.

Вот на ZyXEL'е: T28800/R45333/ARQ/V.92/V44

Конфиг: 1751 + PVDM + VIC-4FXS/DID + VWIC-1MFT-E1

Edited March 21, 2020 by Mis

[get56k]

4 часа назад, Mis сказал:

скорость коннекта 46..54

Даже на курьере? Какой конфиг по железу сработал?

[get56k]

4 часа назад, Mis сказал:

переносит u-law/a-law

Я пробовал с companding a-law на fxs, но это курьеру никак не помогло, дело в чем-то другом похоже.

[straus]

В 18 марта 2020 г. в 23:36, serj_popov сказал:

В новом курьере нет трансформатора. Там только микросхема Silabs.

Для этого варианта важно, чтобы всё подключенное к нему оборудование было заземлено. Иначе возможны варианты. Там ёмкостная развязка, хоть и низкие ёмкости, но для пролезания всякой гадости хватает.


[get56k]

4 минуты назад, straus сказал:

Для этого варианта

У меня в лабе обе версии курьеров стоят, я в параллель пробую конфиги на обоих.

Edited March 21, 2020 by get56k

[Mis]

On 3/21/2020 at 11:45 PM, get56k said:

Даже на курьере? Какой конфиг по железу сработал?

На Курьере 52/v92 или v90. На внешнем Шпроте из последних - 54/v.92 Конфиг был VIC3-4FXS/DID + VWIC2-1MFT-T1/E1 на 2911 или же сейчас гоняю VIC3-4FXS/DID + NM-HDV2-2T1/E1 на 2811



Достал тут из запасов 3640 в виде платы и бп. Попробовал в нем NM-2V + VIC-4FXS. Не видит FXS. NM-HDV ожидаемо так же отказался работать с VIC-4FXS.

Из интересного достал еще NM-8B-S/T (8BRI) и непонятный VIC2-2E/M.



UP. Все же немного хочу понять суть интерконнекта ISDN BRI.  Дома имеется: NM-8B-S/T, VIC2B-NT/TE, VIC2B-S/T TE и коробочка c одним U и двумя S/T портами. Что из этих модулей можно соединить друг с другом и каким кабелем? Пока вопрос физического соединения. Можно ли к этим модулям цеплять ISDN оборудование типа телефонов с S/T портом?

Edited March 23, 2020 by Mis

[get56k]

В 18.03.2020 в 03:23, get56k сказал:

В качестве варианта "а вдруг" попробую для полной уверенности в 3640 воткнуть NM-1FE2W с VWIC-1MFT-T1 (единственный isdn vwic модуль, который держит эта NM-ка судя по спекам). Но это уже для полного удовлетворения, что T1 + 3620/40 никак не получится без обращения к американцам на ebay.

Всем привет!

Докладываю по одному из пунктов исторической техно-реконструкции.

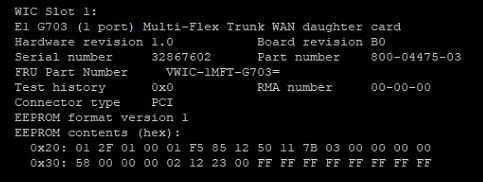

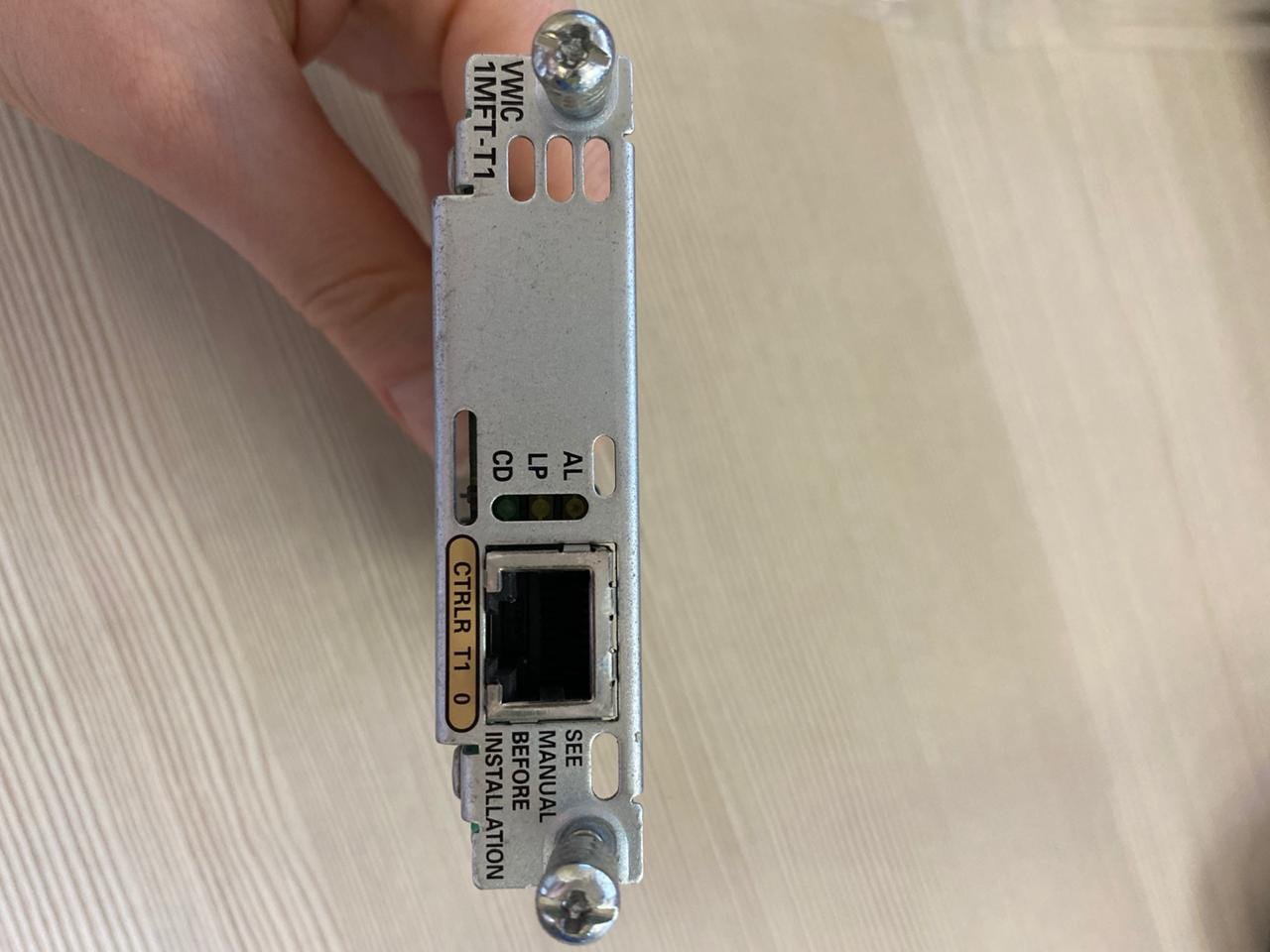

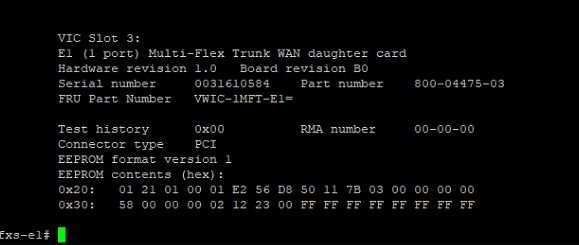

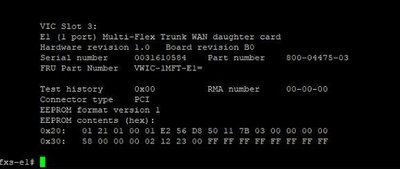

Брал у двух продавцов VWIC-1MFT-T1 и знаете что забавно, вставляешь а там в sh diag у одного просто E1, у другого G.703.

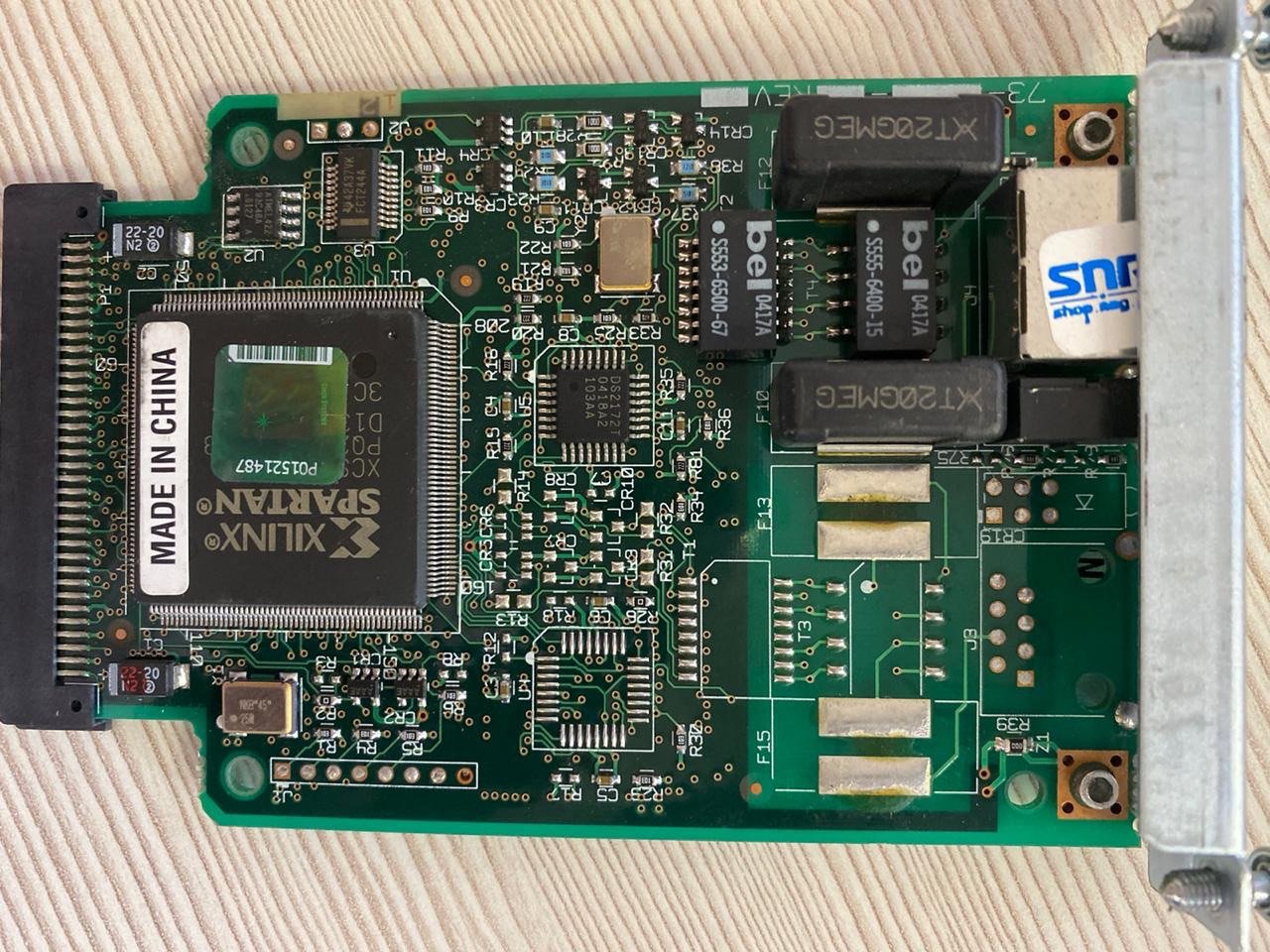

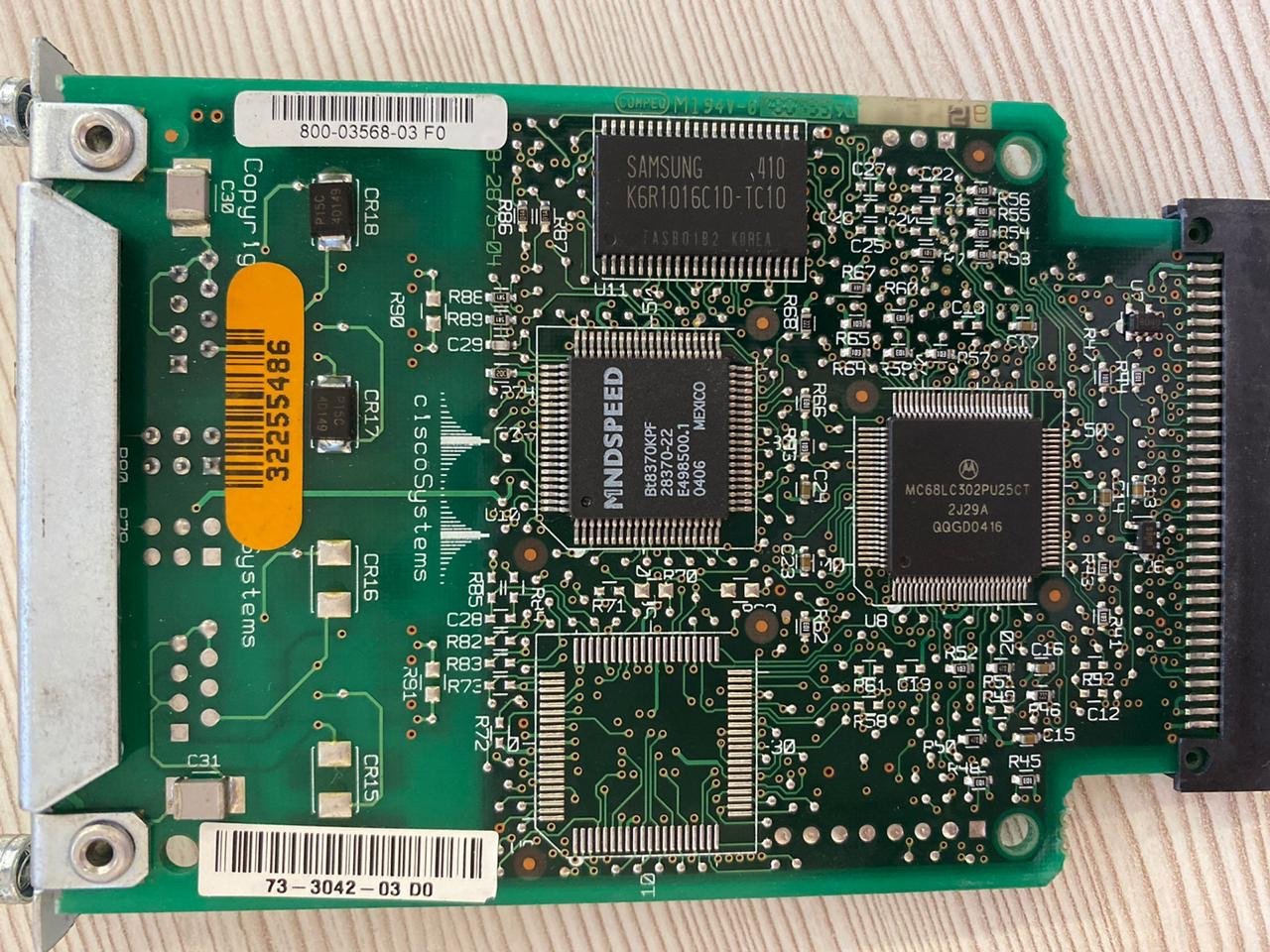

Обе карточки маркированы T1 и на наклейках правильный Part number'ы (73-3042-03 и 800-03568-03).

По sh diag другие Part number'ы, обе карточки судя по наклейкам с nag.ru и обе похоже прошиты.

Приходится возвращать, так как мне подходит только T1.

Логика подсказывает, что T1 в нашей России не брали и их все по-перепрошивали, а VWIC T1 теперь не достать.

Еще забавно то, что предложений на VWIC-1MFT-T1 на рынке больше нет, даже если они появятся, то заставить продавца показать sh diag дело слабо реальное, поэтому я замораживаю эту исследовательскую ветку.



В 20.03.2020 в 23:43, get56k сказал:

Все идет к тому что мне придется джентельменский набор из 1760, 3620/40, 2651 и кучи модулей дополнять 3725 (ради получения T1 на NM-xCE1T1)

Добыл 3725 и NM-2CE1T1. Буду пробовать VIC1(2)-xFXS -> T1 -> 3725 в том числе и закольцовку.



В 18.03.2020 в 03:23, get56k сказал:

3725 @Mis вроде как собирался пробовать с AIM платой, только вроде как там voice портов нет для xFXS, но это не точно, может быть AIM карта как раз и решает эту проблему.

AIM-VOICE-30 у меня есть, но подхватит ли оно FXS порты, что-то сомневаюсь.

На 2600 серии не похватило, а только ативации для войсовых настроек в VWIC MFT оказалось полезно.

Будем посмотреть.

Edited March 24, 2020 by get56k

[get56k]

@Mis @SUrov_IBM

2811 + PVDM2 + VWIC3-4FXS + VWIC3-2MFT-T1/E1

Соединенного по T1-PRI с.

3725 + NM-2CE1T1 + NM-30DM



Дает на обоих курьерах при конекте 50666 (видимо, пессимистично):

А потом делает SpeedShift до 54666:



Взял 3745 *рука лицо*, буду пробовать на 1(2)FXS и PVDM1 запускать все-в-одном, так как я пока не понял кто мешал v.90 на прошлых конфигах (PVDM1 или 1/2 версия FXS или E1).

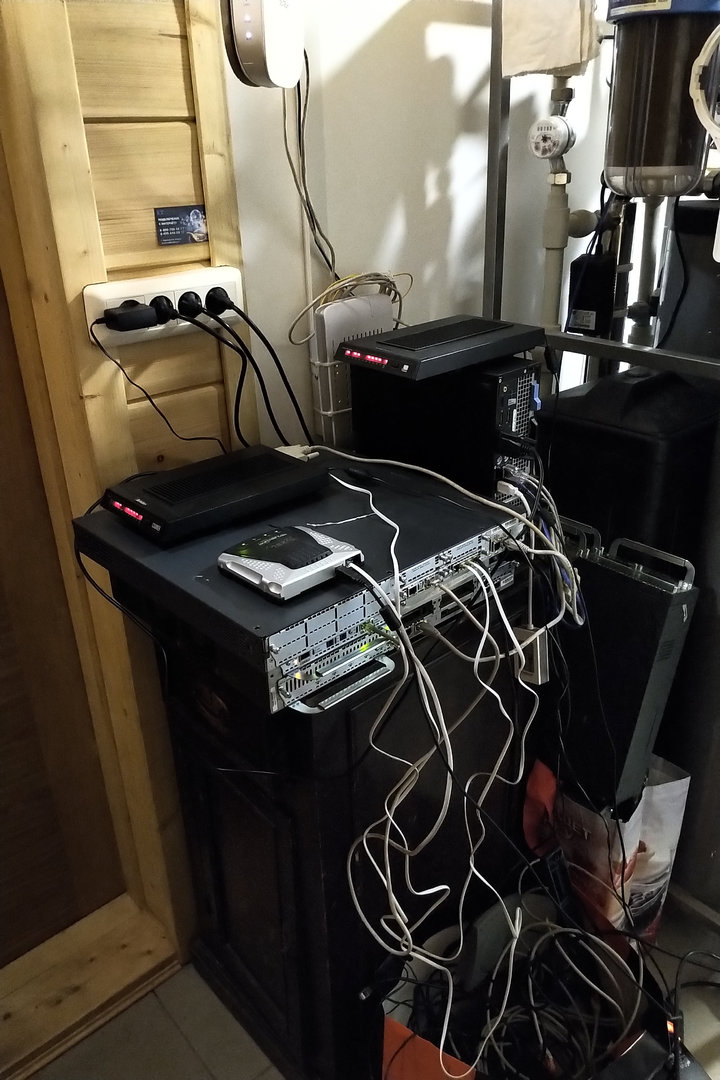

Пс. Лаба переехала в зону карантина, будет чем заняться :)

Edited March 26, 2020 by get56k

[AN111]

13 hours ago, get56k said:

2811 + PVDM2 + VWIC3-4FXS + VWIC3-2MFT-T1/E1

Соединенного по T1-PRI с.

3725 + NM-2CE1T1 + NM-30DM



Не проще собрать стенд для модема

  из АТС (типа древних 1-2U Samsung/Siemens c E1 PRI и аналоговыми портами)

  и модемного пула Cisco3620 c картой ce/pri 15-pin E1 и модемной картой (где то выше в ветке вам этот Cisco-набор в комплекте предлагали (YuriD?))  ?

[get56k]

39 минут назад, AN111 сказал:

древних 1-2U Samsung/Siemens c E1 PRI

Безусловно проще, однако, участники ветки - практики, такие найти не смогли.

Какие модели, например?
