Помогите собрать аналоговый модемный пул v90/56k

[YuryD]

10 минут назад, RialCom.ru сказал:

конечно тролят  ;) 3620 кажется в один юнит

 Охх, толстая в стойке, лежит в складе, завтра померю : Был неправ - извинюсь....

[Andrei]

В 06.02.2020 в 21:10, RialCom.ru сказал:

3620 кажется в один юнит

Один. Я ж ее топикстратеру отправлял. В ней dsp не было. Я еще отправлял 1760, тоже 1U, вот там и карточка Е1 и dsp-модули есть.

[YuryD]

В 07.02.2020 в 22:37, Andrei сказал:

Один. Я ж ее топикстратеру отправлял. В ней dsp не было. Я еще отправлял 1760, тоже 1U, вот там и карточка Е1 и dsp-модули есть.

 За свой счёт ? Я бы эти экскременты диалапа  выбросил-бы, бухгалтерия не даёт... за 2511 сегодня боролся на списание... ***, курьеров-мопедов кучка списалась без траблем, а тут ....

[Mis]

Что-то и я потерял нить разговора. Никто мне ничего не отправлял и я абсолютно серьезно собираю пул. Но к сожалению по работе я с цисками не связан и сейчас катастрофически не хватает времени засесть за это дело и начать настройку. Стенд собран во второй комнате и сконфигурирован для настройки удаленно из за высокого уровня шума. Вместо модема для тестов подцепил радиотелефон.

Появился вопрос - бывают ли аналоговые радио удлинители телефонной сети? Что в теории может заработать с модемами и можно достать на вторичке недорого.

[get56k]

В 07.02.2020 в 20:37, Andrei сказал:

Один. Я ж ее топикстратеру отправлял. В ней dsp не было. Я еще отправлял 1760, тоже 1U, вот там и карточка Е1 и dsp-модули есть.



Мужики! Распутываю клубочек.

Андрей ты прислал 1760 и 3720 мне. За что спасибо! 3720 у меня завелась после перезаливки ios.

Добрые люди подогнали мне 4fxs для 1760.

Я поднастоил это дело и модемы друг другу через 4fxs дозваниваются.



Сейчас я делаю е1 между цисками. Завтра буду паять db15 на rj48, следом конфигурить. Пришлось пошевелить мозгами как там кроссировка была сделана и как надо сделать.

Если мне добрый человек пришлет конфиги е1 с двух сторон буду мега брагодарен.



Андрей, я конфиги на цисках не стирал, но я так понимаю они между собой по е1 не были законекчены, поэтому надо одну из сторон перенастраивать, а лучше сразу обе, чтобы блох не ловить.



[Andrei]

9 минут назад, get56k сказал:

они между собой по е1 не были законекчены

Не были. Обе циски были настроены через Е1 на потоковую АТС (конкретно - Unitel TS-004).



11 минут назад, get56k сказал:

Андрей ты прислал 1760 и 3720 мне.

1760 и 3620

[get56k]

57 минут назад, Andrei сказал:

3620

Все так, обшибся.



Какой из потоков 3620 был на АТС, в обоих кабелях отпаялось по одному пину и меня смущает наличие олова не на тех ножках.

Во всяком случае не на тех что в документации говорится, а на соседних.



[Andrei]

10 часов назад, get56k сказал:

Какой из потоков 3620 был на АТС

м... ты думаешь я помню? :) лет 10 назад ее сняли с сети.

[get56k]

E1 похоже поднялся на обоих концах «... ESTABLISHED», есть что-то типа ping-а, чтобы проверить?

[LostSoul]

В 03.09.2019 в 00:06, DAF сказал:

Just for fun я как то связал 2 микротика (rb2011 и rb951G) через ppp-async/ppp-client по ~200+м телефонной паре  через RS485 конвертеры Moxa TCC-100 + Болид С2000USB.

не знаю как на портах, встроенных в нынешние микротики , а на портах RS-232 встроенных в обычные материнские платы того времени на 200м все работало без всяких дополнительных moha и.т.п.

правда порты горели в грозу ( провешивали между многоэтажек ) поэтому пришлось переходить  на ISA-мультикарты.  с ними тоже работало.

вроде даже не 115200 в метров на 80-90 удавалось даже 400кбит поднять





В 05.09.2019 в 17:32, YuryD сказал:

 Для таких извращений, с edss-станцией под рукой, имею снятую киско3620 с полным фаршем, снятый модемный пул, могу отдать за копейки :)

могу отдать в москве даром с модемами 8AM  ( если это оно, 100% не уверен )



В 06.09.2019 в 16:03, YuryD сказал:

Usr/3com курьеры вполне себе цеплялись по rs-232 и имели v90 в последних прошивках.

для работы V90 модуляция сигнала в направлении АТС-абонент проводилась сразу в цифровой форме, без преобразования в аналоговую форму.

при этом в направлении абонент - атс все равно достигалось только 33600 , ибо абонент преобразовывать цифру в аналог должен был неизбежно.



[LostSoul]

В 10.09.2019 в 14:41, Mis сказал:

Для общего развития и возможности поковырять достаточно серьезное и дорогое телеком. оборудование прошлых лет. Благо сейчас его часто отдают по цене лома. И как уже писал, опытов с ретро компьютерами. Стало интересно, что нужно из железа для достижения 56к.

сейчас отдают за самовывоз и гораздо более свежее оборудование.







В 09.12.2019 в 23:39, get56k сказал:

Помогите, пожалуйста, что из цисок самое дешевое чтобы туда цифровой модем засунуть и е1 от атс?

оно все бесценно.  в смысле все обордование такого класса отдается задаром.

или по цене металла в пункте приема металла  ( рублей 200-300 )



[get56k]

В 23.02.2020 в 16:40, LostSoul сказал:

модемами 8AM

Можно поподробнее что это такое9

[LostSoul]

8 часов назад, get56k сказал:

Можно поподробнее что это такое9

 Видимо это

https://shop.nag.ru/catalog/archive/01602.NM-8AM

По виду похоже. Не выкручивал

[get56k]

Прогресс пошел, удалось достучаться до модемов через E1.



Но получилось пока только на v.34

atdt 9
CONNECT 28800/ARQ/V34/LAPM/V42BIS
~я}#А!}!)} }9
NO CARRIER
ATI11
Extended Link Diagnostics...

Modulation Protocol      V.34bis
Speed                    28800/31200
Carrier Freq    ( Hz )   1959/1959
Symbol Rate              3429/3429
Trellis Code             64S-4D/16S-4D
Nonlinear Encoding       ON/OFF
Precoding                OFF/OFF
Shaping                  OFF/OFF
Preemphasis Index        0/0
Recv/Xmit Level (-dBm)   23.9/15.3
SNR             ( dB )   36.1
Near Echo Loss  ( dB )   21.3
Far Echo Loss   ( dB )   76.3
Roundtrip Delay (msec)   268
Timing Offset   ( ppm)   2688
Carrier Offset  ( ppm)   228
Speedshifts              0 requested(0 up, 0 down)/0 granted

OK
 ATY16
 -14  . . . . . x x x x x . . . x . . . . . . . . . . .   0
 -16  . X X X X X X X X X X X X X X X X X X X X X x . .   2
 -18  X X X X X X X X X X X X X X X X X X X X X X X X .   4
 -20  X X X X X X X X X X X X X X X X X X X X X X X X .   6
 -22  X X X X X X X X X X X X X X X X X X X X X X X X X   8
Level --------------------Frequency-------------------- Attn
      0 0 0 0 0 0 1 1 1 1 1 1 1 2 2 2 2 2 2 3 3 3 3 3 3
      1 3 4 6 7 9 0 2 3 5 6 8 9 1 2 4 5 7 8 0 1 3 4 6 7
      5 0 5 0 5 0 5 0 5 0 5 0 5 0 5 0 5 0 5 0 5 0 5 0 5
      0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0

OK
ATI6
Advanced Voice Courier  Link Diagnostics...

Chars sent                    0      Chars Received              531
Chars lost                    0
Octets sent                   0      Octets Received             252
Blocks sent                   0      Blocks Received              19
Blocks resent                 0
Retrains Requested            0      Retrains Granted              0
Line Reversals                0      Blers                         3
Link Timeouts                 0      Link Naks                     0

Data Compression   V42BIS 2048/32
Equalization       Long
Fallback           Enabled           Remote ID: UNK
Protocol           LAPM 128/15
Last Call          00:00:26

Disconnect Reason is DISC Received
OK
 ati7

Advanced Voice Courier  Configuration...

Country Code           Russia
Modem Options          HST,V32bis,V32terbo,V34+,x2,V90,AON,VOICE
Fax Options            Class 1,Class 2.0
Hardware Options       i80186-20MHz/512k FLASH/64k RAM

Firmware date          01/01/2006
Firmware rev           2.4 build 209

Serial Number          21622598I{

OK



Пока идей нет почему так.

IOS, которая на 3620 Version 12.2(24), вроде подходит, в доке сказано:

V.90	MICA firmware 2.5.1.0 and Cisco IOS Versions 11.2(16)P or 11.3(5)T and later

Возможно придется еще MICA прошивать, потому как в других доках про Portware releases 2.7.4.0 and 2.9.5.0 говорят.

Тогда как у меня:

MICA-6DM Firmware: CP ver 2730 - 5/23/2001, SP ver 2730 - 5/23/2001.

Андрей, была на v.90 связь?

Я слышу как модем хочет соединиться на v.90 по характерному звуку, но идет на ретрейн.



Пс. zyxel omni 56k не стал соединение почему-то создавать, помычал-помычал и бросил эту гиблую затею, что тоже весьма странно.

Edited February 25, 2020 by get56k

[Mis]

get56k Поздравляю с первой победой. Прошивка заливается любым способом на внутреннюю флешку роутера, а дальше командой типа : modem firmware slot 1 location flash:mica-modem-pw.2.9.5.0.bin

И там еще многое можно настроить modemcap entry mica.... Но что конкретно делать не знаю.

Попрошу еще показать конфиги роутеров. Пытаюсь с нуля настроить и за полгода многое забыл.



Начал с настройки CISCO3725 + VWIC2-1MFT-T1/E1 + NM-30DM. Проблемы начались почти сразу - не поднимаются таймслоты на E1 c жалобами на отсутствие DSP.

Или я как-то не активировал модемы или с этим контроллером не взлетит и надо что-то типа NM-1CE1T1-PRI. DSP я то могу доставить с модулем NM-HDV2-2T1/E1, но поможет ли? Таймслоты  появятся, но взлетят ли модемы?

За основу взял конфиг Andrei c3725_with_dialup.txt. Какой там модуль Интерфейса E1 использовался?



[Andrei]

4 часа назад, Mis сказал:

И там еще многое можно настроить modemcap entry mica....

У меня, судя по старым конфигам, было так:

modemcap entry mica-v90v2:MSC=&F&D2S10=100S32=3S39=10S40=0S52=0
modemcap entry mica-NO56FLEX:MSC=&F&D2S10=50S39=15S52=0
modemcap entry mica-V90:MSC=&F&D2S0=3S10=100S16=200S17=200S19=100S32=3S34=15000S39=4S40=12S54=172
modemcap entry mica-V34:MSC=&F&D2S29=1:TPL=MSC\:&F1
modemcap entry mica-1:MSC=&F&D2S34=18000S40=100S53=0S54=456S10=50debugthismodemS71=4
modemcap entry mica-V90v3:MSC=&F&D2S0=0S20=64S34=8000S35=500S40=100S32=3S53=0S39=0S59=0
modemcap entry line





9 часов назад, get56k сказал:

была на v.90 связь?

По-моему изредка в реальных условиях была. Но медные телефонные линии в городе старые, так что редко.

[get56k]

18 часов назад, Mis сказал:

 Какой там модуль Интерфейса E1 использовался?

1FE-2CE1-B/U

[straus]

Я начинаю подозревать, что кто-то хочет сделать нечто типа фидо, которое не будет под тотальным контролем. И куда ФСБ смотрит?


[get56k]

17 часов назад, Andrei сказал:

modemcap entry mica-v90v2:MSC=&F&D2S10=100S32=3S39=10S40=0S52=0

Эта строчка дает 31200 но опять же на v.34



21 час назад, Mis сказал:

c3725_with_dialup

У меня 3620 в нем ios 12.2 а у Андрея в конфиге 3725 с 12.4 на борту.

Очень бы не хотелось, чтобы это влияло как-то на протоколы.

В описании S регистров цифровых модемов видел упоминание протокола v.90, но в там же в регистрах стоит ограничение скорости на 33600.



Мужики, может кто знает как сделать чтобы подключившись модемом без pap/chap всякого я подключался как к ssh в plain text'е из telnet'a?



Пс. Лазил по форумам и видел как некий Андрей давно как-то пытался E1 настраивать и мучался с tdm clock :)

Кстати пробовал разный источник tdm clock на 1760. При настройке internal модемы не соединяются, начинают за здравие и на половие согласования начинают с ума сходить, хотя ошибок по Е1 нет.

[get56k]

В 16.12.2019 в 03:05, SUrov_IBM сказал:

Получилось установить соединение на скорости 49333

Добрый день!

Похоже я уперся в изысканиях, максимум что получилось выжать - это 31200 на v.34.

@Mis Модемы прошил до 2.9.5, ничего не изменилось, даже стало хуже :) 28800

Делая пересмотр темы, понимаю, что пока ув. @SUrov_IBM единственный  коллега, кто продвинулся дальше всех :)



В 19.11.2019 в 23:03, SUrov_IBM сказал:

Модуль VWIC2-1MFT-T1/E1 позволяет пропускать данные и голос одновременно

Пока предположение такое что карточка E1 в 1760 (там где терминируется аналог с модемов через 4fxs) не поддерживает данные, но я не могу нигде найти опровержение или подтверждение этого.

На 3620 с модемами и e1 как на источник проблем не думаю так как она у @Andrei (хозяина этого оборудования) на v.90 работала.

Прошу помощи!



Вот что в 1760:

        WIC/VIC Slot 1:
        E1 (1 port) Multi-Flex Trunk WAN daughter card
        Hardware revision 1.0   Board revision D0
        Serial number     0031394976    Part number    800-04475-03
        FRU Part Number   VWIC-1MFT-E1=

        Test history      0x00          RMA number     00-00-00
        Connector type    PCI
        EEPROM format version 1
        EEPROM contents (hex):
        0x20:   01 21 01 00 01 DF 0C A0 50 11 7B 03 00 00 00 00
        0x30:   68 00 00 00 03 10 17 00 FF FF FF FF FF FF FF FF

        VIC Slot 2:
        Quad FXS DID Voice Interface Card
        Daughter card-Version 4 TLV Cookie Format
        Hardware Revision        : 3.1
        Part Number              : 73-6918-02
        Board Revision           : E0
        Deviation Number         : 0
        Fab Version              : 02
        PCB Serial Number        : FOC11053JDC
        RMA Test History         : 00
        RMA Number               : 0-0-0-0
        RMA History              : 00
        Top Assy. Part Number    : 800-17016-02
        Connector Type           : 01
        Product (FRU) Number     : VIC-4FXS/DID=

@SUrov_IBM Хотел посоветоваться! VWIC-1MFT-E1 будет пропускать данные? или они на VIC-4FXS/DID могут резаться? (официалы цискари весьма уклончиво отвечают).

ПС. На всякий случай на стороне 3620:

e1-dm#show diag
Slot 0:
        Digital Modems Port adapter, 30 ports
        Port adapter is analyzed
        Port adapter insertion time unknown
        EEPROM contents at hardware discovery:
        Hardware revision 0.2           Board revision A0
        Serial number     21537287      Part number    800-02316-05
        FRU Part Number:  NM-30DM=

        Test history      0x0           RMA number     00-00-00
        EEPROM format version 1
        EEPROM contents (hex):
          0x20: 01 67 00 02 01 48 A2 07 50 09 0C 05 00 00 00 00
          0x30: 50 00 00 00 01 05 22 00 FF FF FF FF FF FF FF FF

Slot 1:
        Fast-ethernet, CE1 Port adapter, 3 ports
        Port adapter is analyzed
        Port adapter insertion time unknown
        EEPROM contents at hardware discovery:
        Hardware revision 1.1           Board revision D0
        Serial number     21537829      Part number    800-03747-03
        FRU Part Number:  NM-1FE2CE1B=

        Test history      0x0           RMA number     00-00-00
        EEPROM format version 1
        EEPROM contents (hex):
          0x20: 01 89 01 01 01 48 A4 25 50 0E A3 03 00 00 00 00
          0x30: 68 00 00 00 01 05 22 00 FF FF FF FF FF FF FF FF



Edited February 29, 2020 by get56k

[get56k]

В 25.02.2020 в 08:57, LostSoul сказал:

https://shop.nag.ru/catalog/archive/01602.NM-8AM

Не подойдет по условиям задачи. Они v.34 только держат. Но спасибо за предложение!

[Mis]

@get56k А если вообще убрать все AT ат команды инициализации из конфига?



А я все еще буксую в начале. Мин настройка роутинга выглядит же так?

isdn switch primary-net5

controller e1 x/y
 pri-group times 1-31

int ser x/y:15
  isdn incoming-voice modem
  isdn send-alerting

Еще раз спрошу, нужны ли отдельные PVDMы в системе для работы с модемами? Без них не могу настроить таймслоты e1. Уже начал искать старые карты NM с e1...

[get56k]

5 часов назад, Mis сказал:

убрать все AT ат команды инициализации из конфига?

Убрал, ничего не поменялось: 28800 v.34



5 часов назад, Mis сказал:

Мин настройка роутинга выглядит же так?

В моем понимании на стороне эмулятора АТС (аля оператора связи), который у меня эмулируется 1760 при помощи VIC-4FXS/DID, VWIC-1MFT-E1

+2x PVDM-12 (я пока не понимаю, участвуют они как-то в деле или нет)

tdm clock E1 1/0 both import onboard internal

! Раздаем синхронизацию (так вроде как правильно)

! Но у меня почему-то работало и когда берешь синхронизацию с линии (tdm clock E1 1/0 both export line), хотя на той стороне тоже стояло брыть с линии.

isdn switch-type primary-net5

controller E1 1/0
 framing NO-CRC4
 pri-group timeslots 1-31

interface Serial1/0:15
 no ip address
 encapsulation hdlc
 no logging event link-status
 isdn switch-type primary-net5
 isdn protocol-emulate network

! Это важно чтобы было только на одной стороне
 no cdp enable

! Остальное уже телефония voice-port'ы, dail-peer'ы  и пр.



На стороне эмулятора dial-up провайдера, который у меня 3620 c NM-1FE-2CE-1B и NM-30DM на борту без PVDM.

! Синхронизация на 3620 как-то иначе прописывается, но это и не важно, так по умолчанию стоит брать с линии судя по sh contr e1 (Clock Source is Line.)

isdn switch-type primary-net5

controller E1 1/0
 framing NO-CRC4
 pri-group timeslots 1-31

interface Serial1/0:15
 no ip address
 encapsulation hdlc
 no logging event link-status
 isdn switch-type primary-net5
 isdn incoming-voice modem 64
 no cdp enable



5 часов назад, Mis сказал:

нужны ли отдельные PVDMы в системе для работы с модемами?

У меня в 3620 их нет.



5 часов назад, Mis сказал:

Без них не могу настроить таймслоты e1

У меня ощущение что все-таки что-то с настройками, уж больно мало "букв", если сравнивать с моими..



ПС. Странно конфиги не .txt не дает форум загружать.

[Mis]

2 hours ago, get56k said:

У меня ощущение что все-таки что-то с настройками, уж больно мало "букв", если сравнивать с моими..

Да это просто выжимка. Вот что я вижу при попытке задать таймслоты:

CISCO3725(config-controller)#pri-group timeslots 1-31
% Not enough DSP resources available to configure pri-group on controller E1 0/0
% The remaining dsp resources are enough for 0 time slots.
% For current codec complexity, 8 extra dsp(s) are required to create this voice port.

Если поставить модуль с PVDMами, то все пройдет успшно. show voice dsp тоже ничего не показывает. Модемы в системе видны:

CISCO3725#show modem version
Slot 1:MICA-6DM Firmware, Source - flash:/mica-modem-pw.2.9.5.0.bin
CP ver 2950 - 9/9/2003, CheckSum 8AD8E0B1.
SP ver 2950 - 9/9/2003.
 MICA 0: HW Version 1.0, Serial Number 16331190.
 MICA 1: HW Version 1.0, Serial Number 17383040.
 MICA 2: HW Version 1.0, Serial Number 12663263.
 MICA 3: HW Version 1.0, Serial Number 9843451.
 MICA 4: HW Version 1.0, Serial Number 9842442.
CISCO3725#

Не с проста же в доках на некоторые PRI модули специально заявляют "Interoperates with NM-xDM digital modem network modules". VWIC2-1MFT похоже слишком свежий (пробовал и VWIC-1MFT) и рассчитан на PVDM2-xDM модемы.

https://www.cisco.com/c/en/us/products/collateral/interfaces-modules/network-modules/product_data_sheet09186a0080189f95.html



@get56k  А что с кодеками на FXS портах? Нужны только  g711ulaw, g711alaw. Может там чего... Еще надо не забыть выключитьт VAD, CNG и прочие оптимизации.



Edited March 1, 2020 by Mis

[get56k]

16 часов назад, Mis сказал:

А что с кодеками на FXS портах? Нужны только  g711ulaw, g711alaw

Я проверял, все так и есть.



16 часов назад, Mis сказал:

Not enough DSP resources

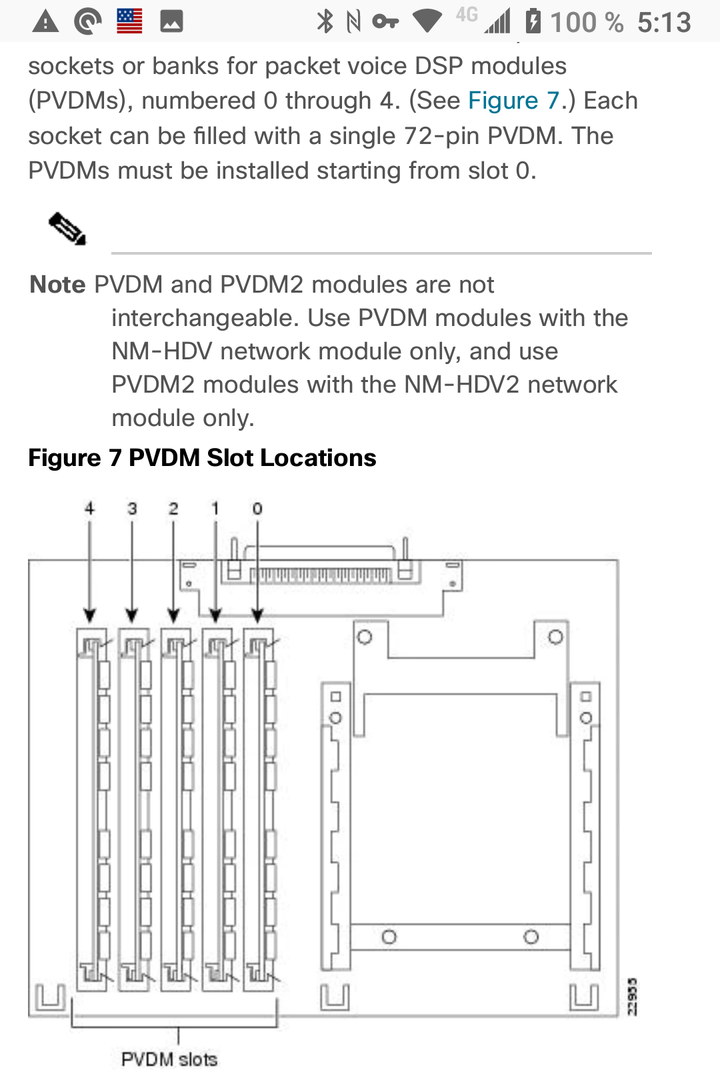

Я недавно читал про серию NM-HD-XX. Так вот в некоторые из них непосредственно в них надо PVDM'ки монтировать.
