Кто-то строит Волс

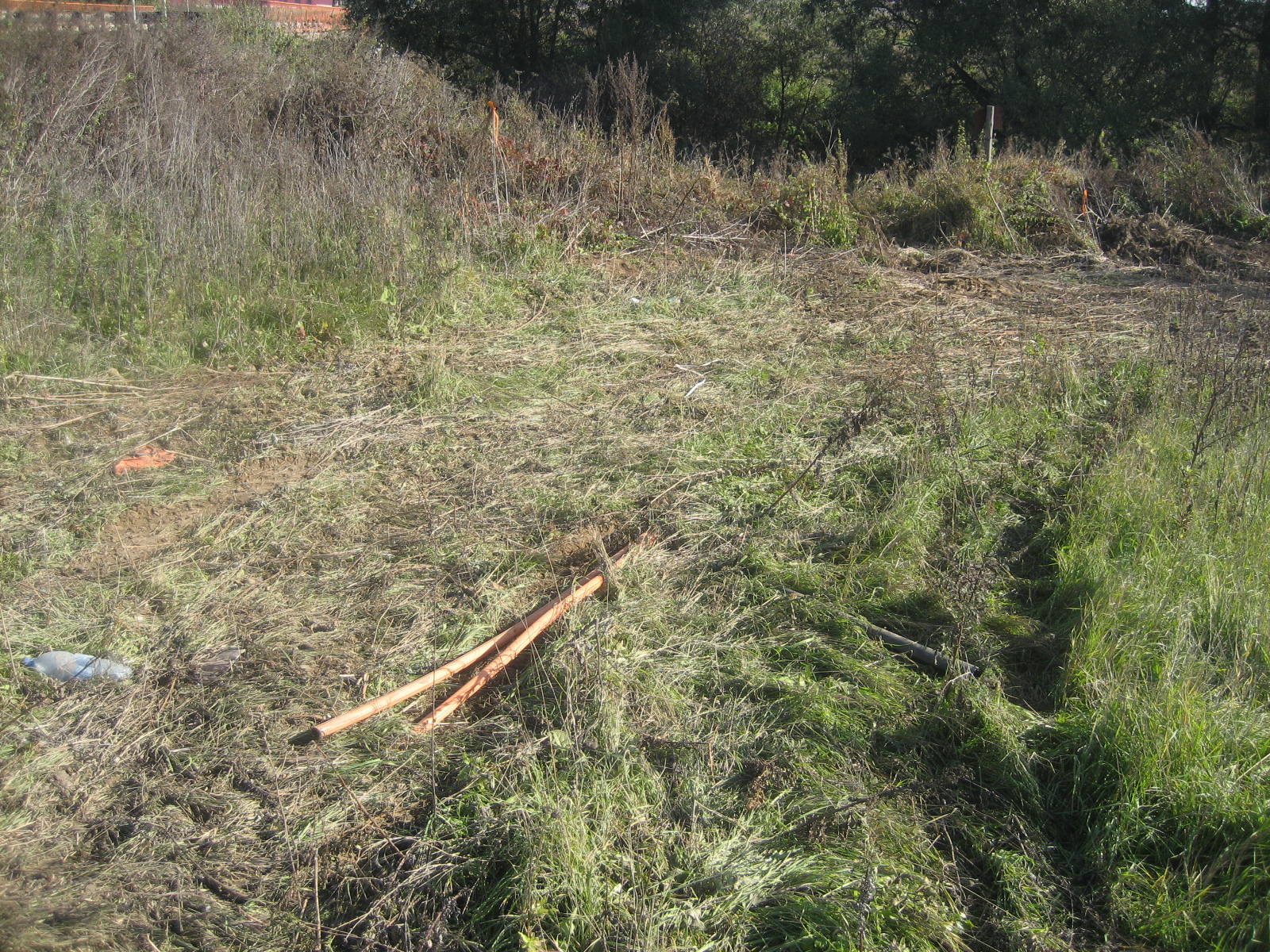

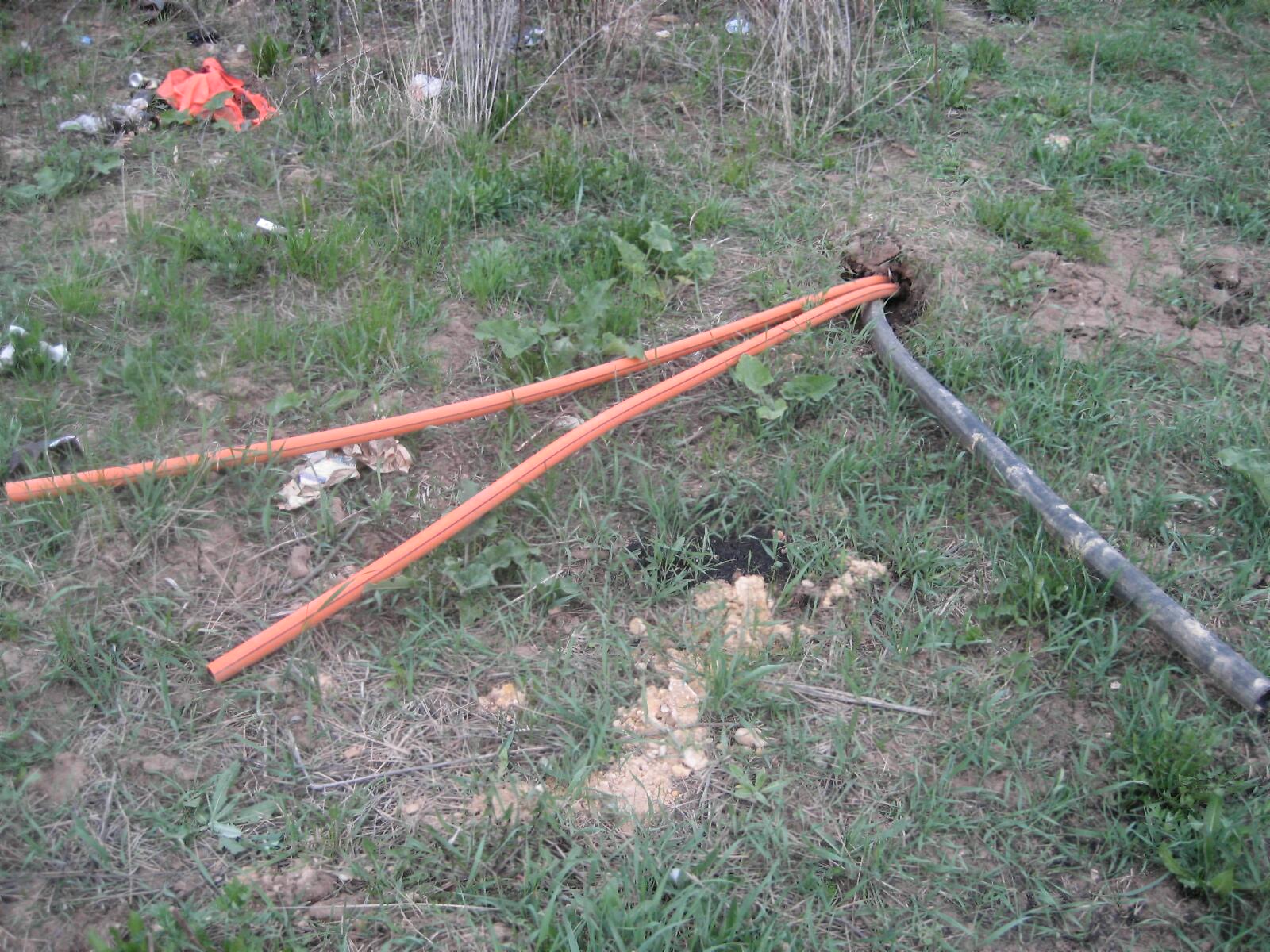

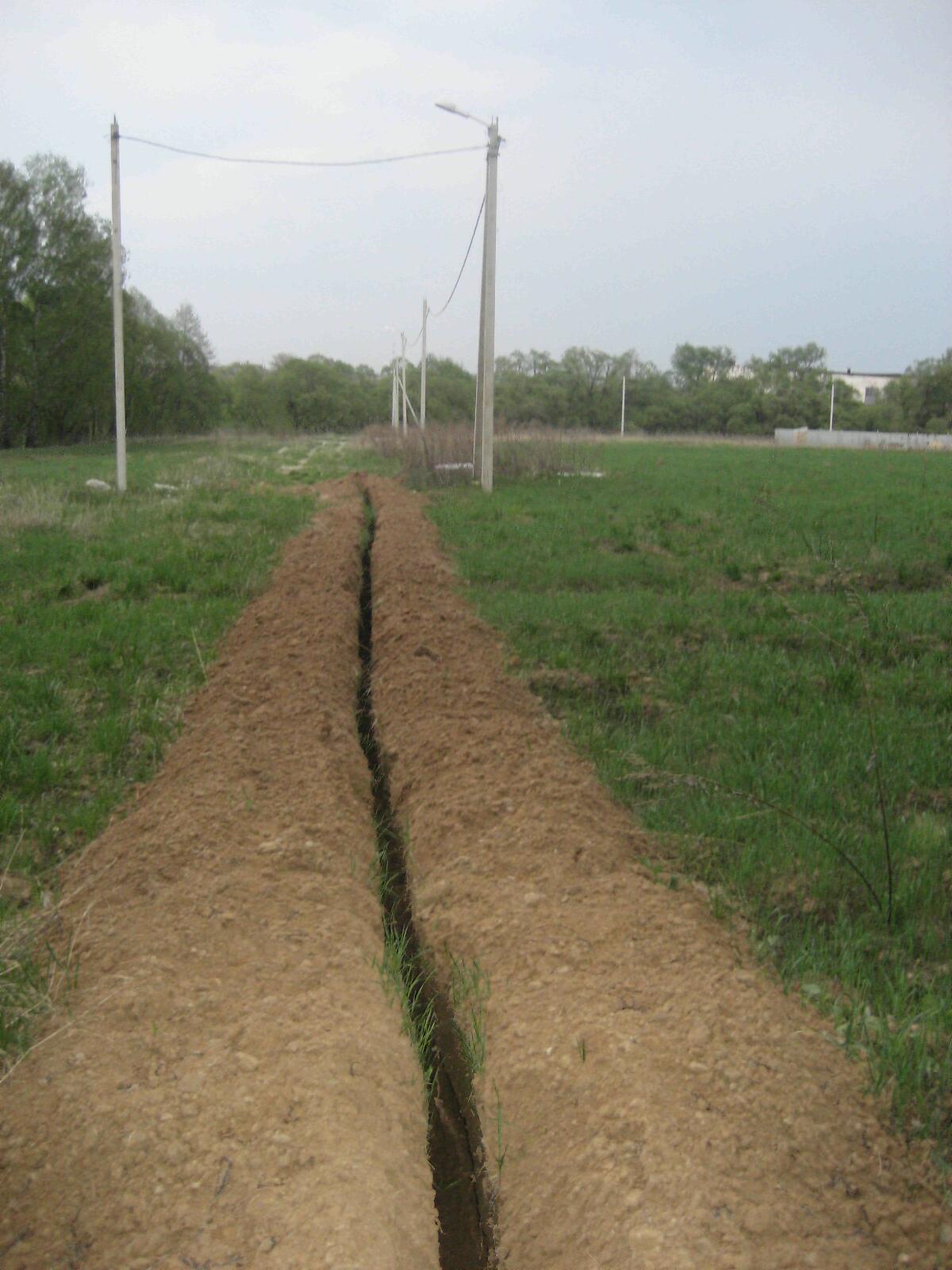

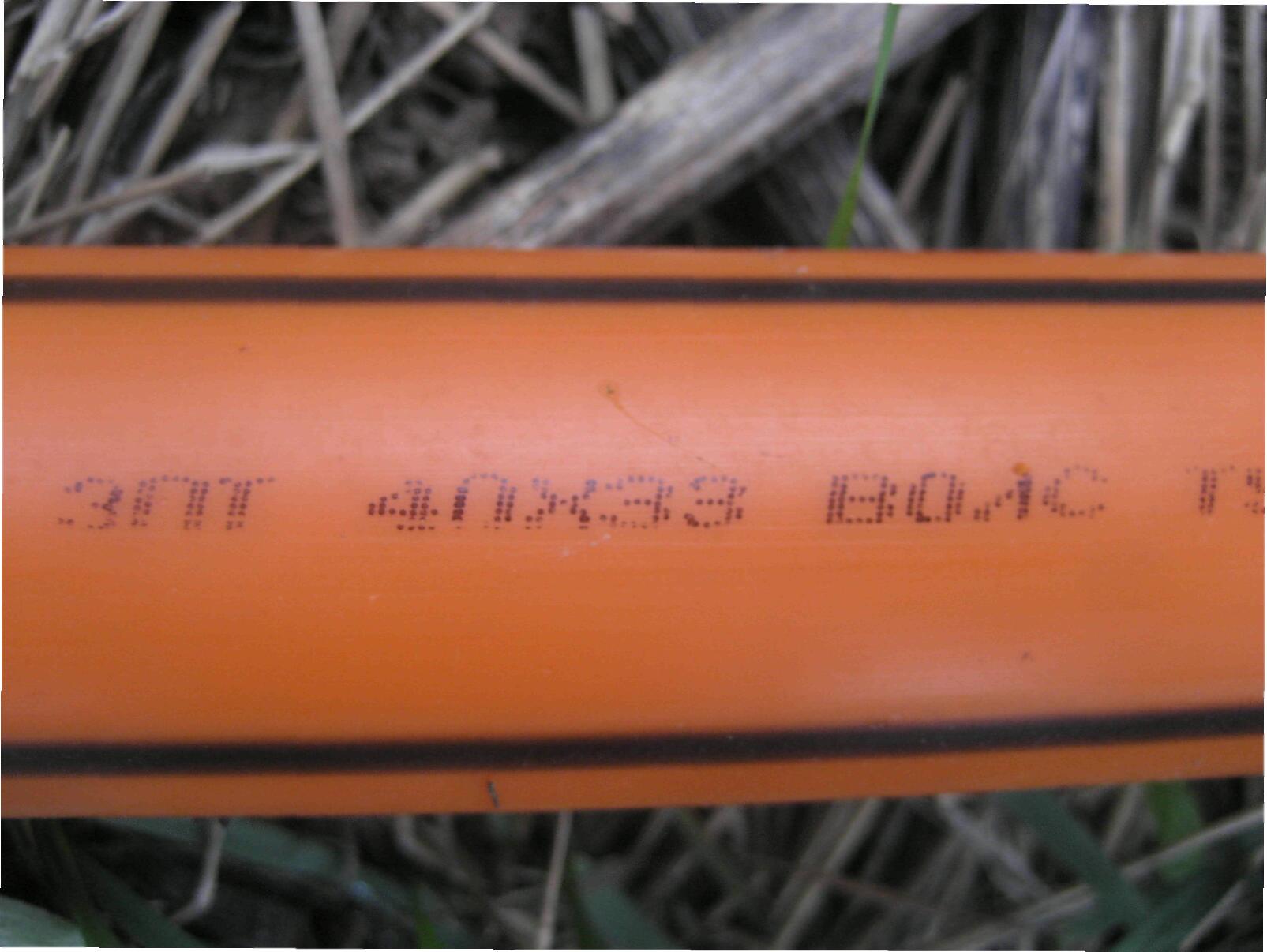

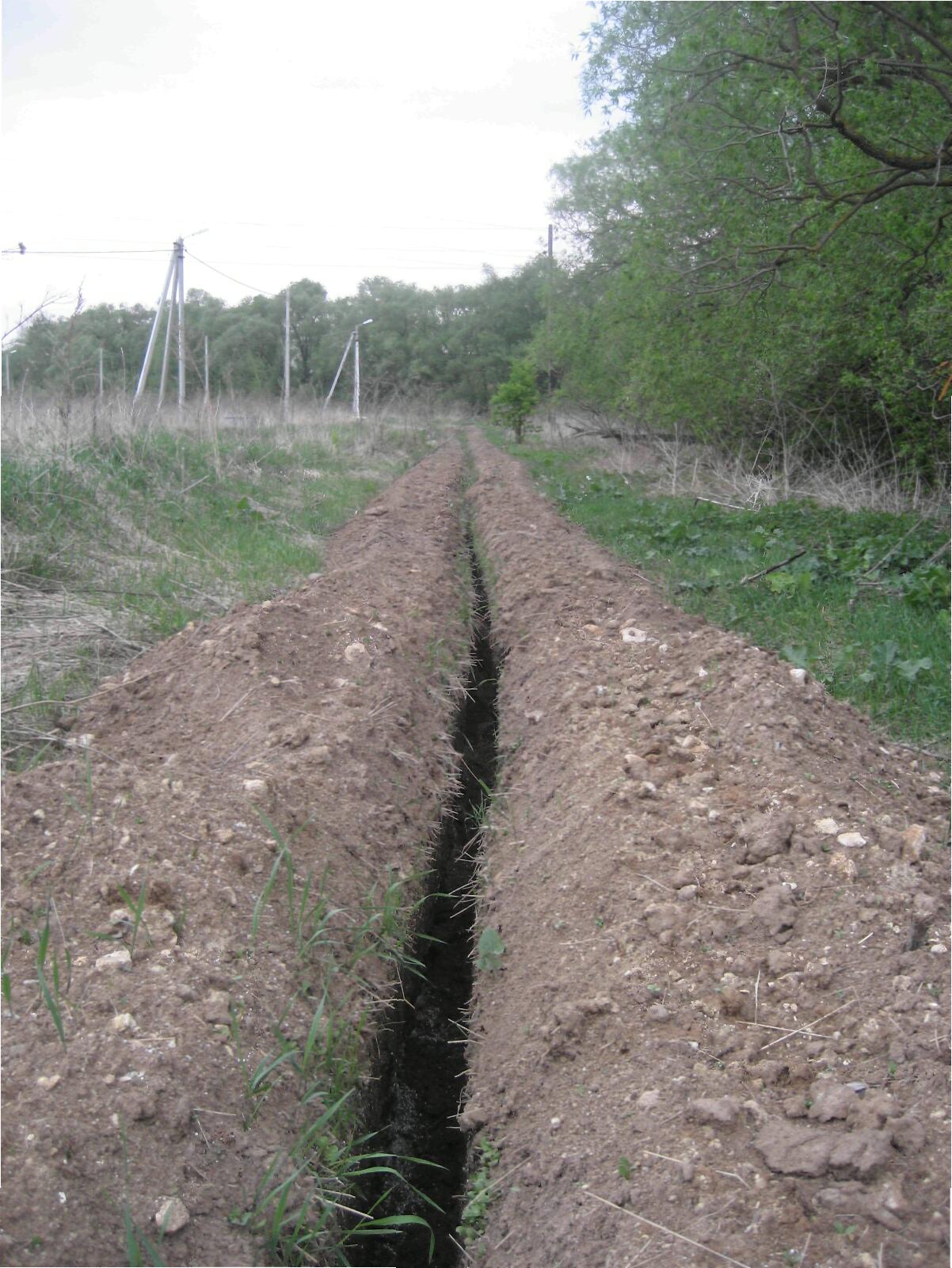

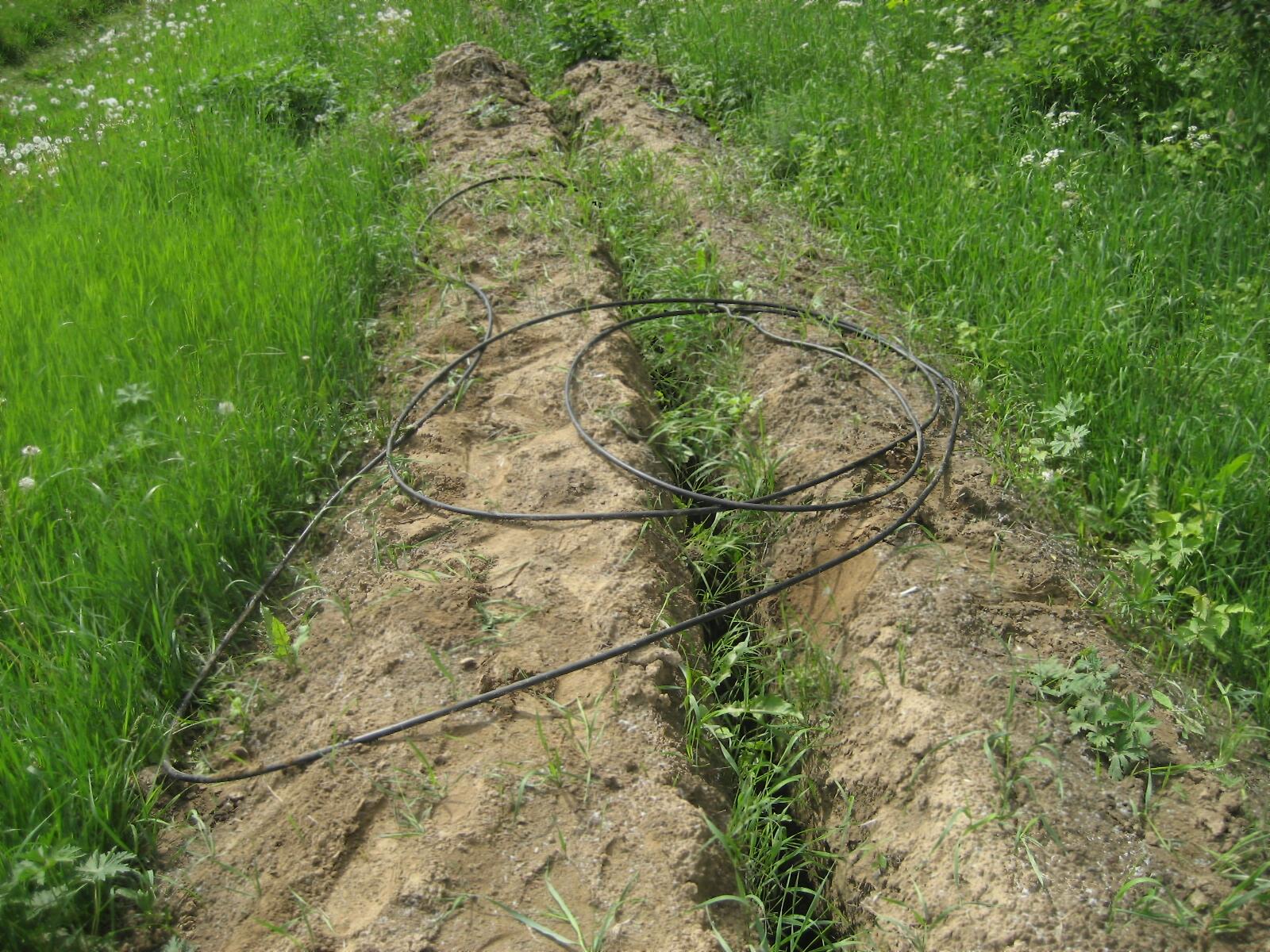

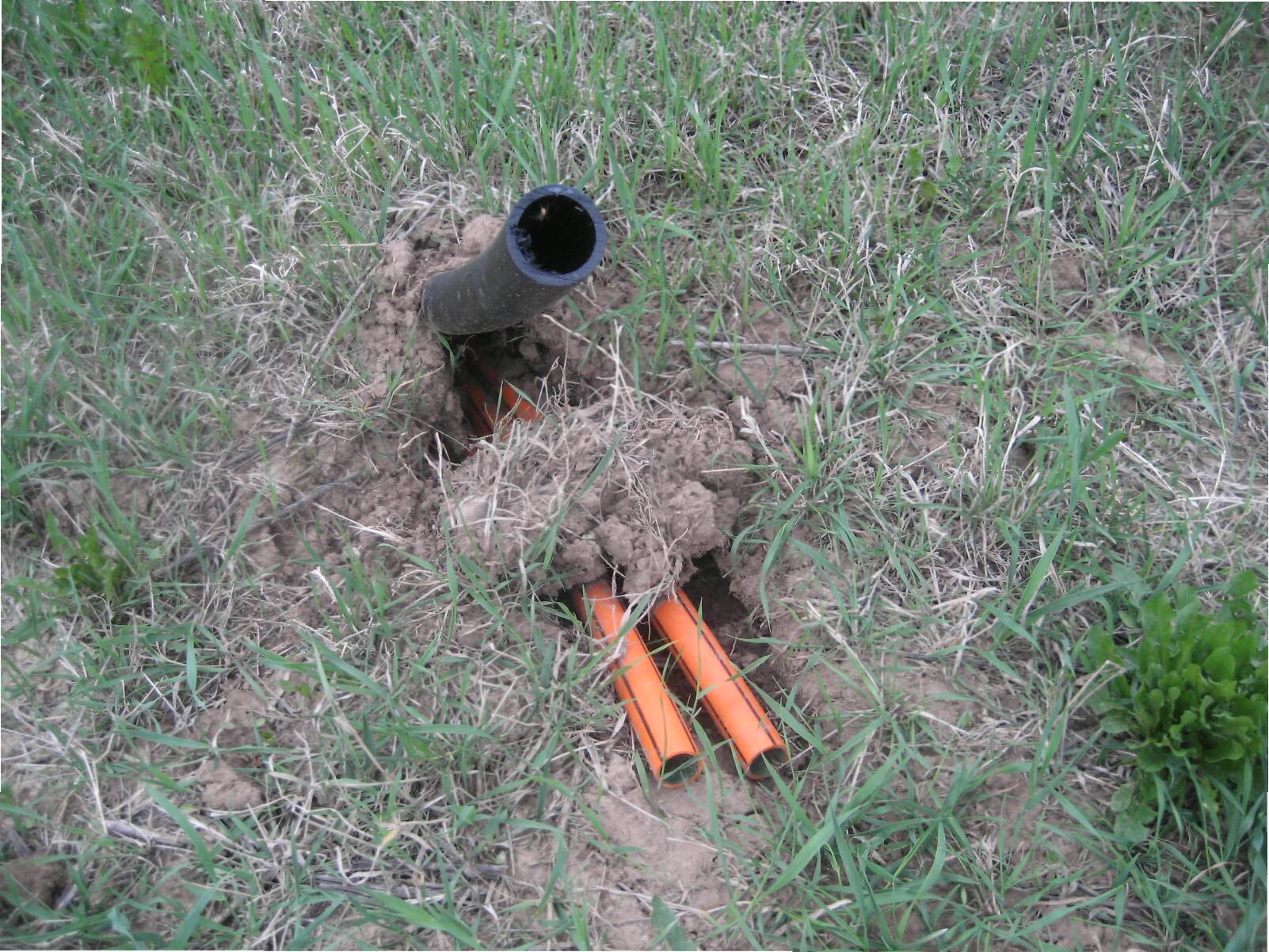

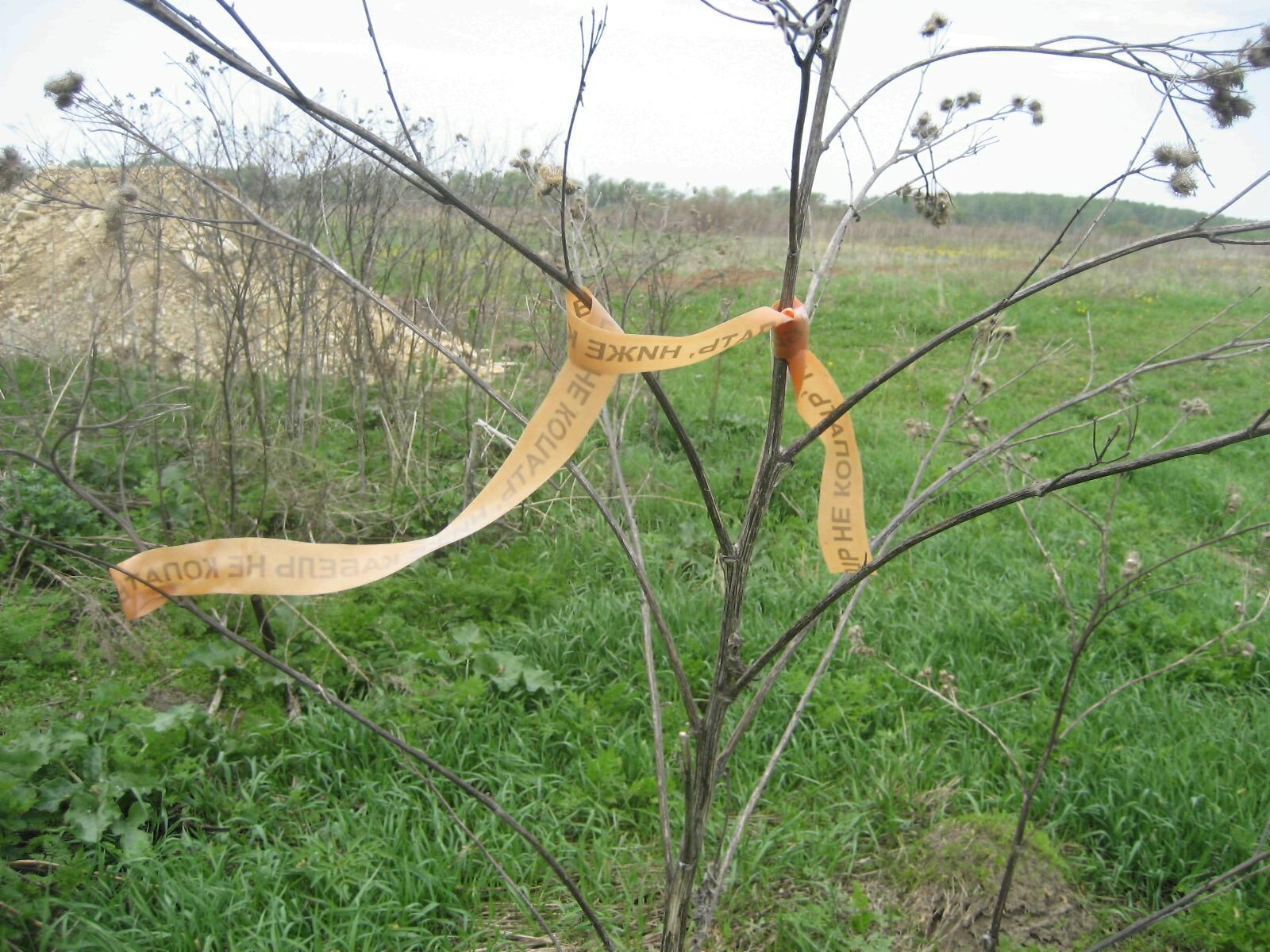

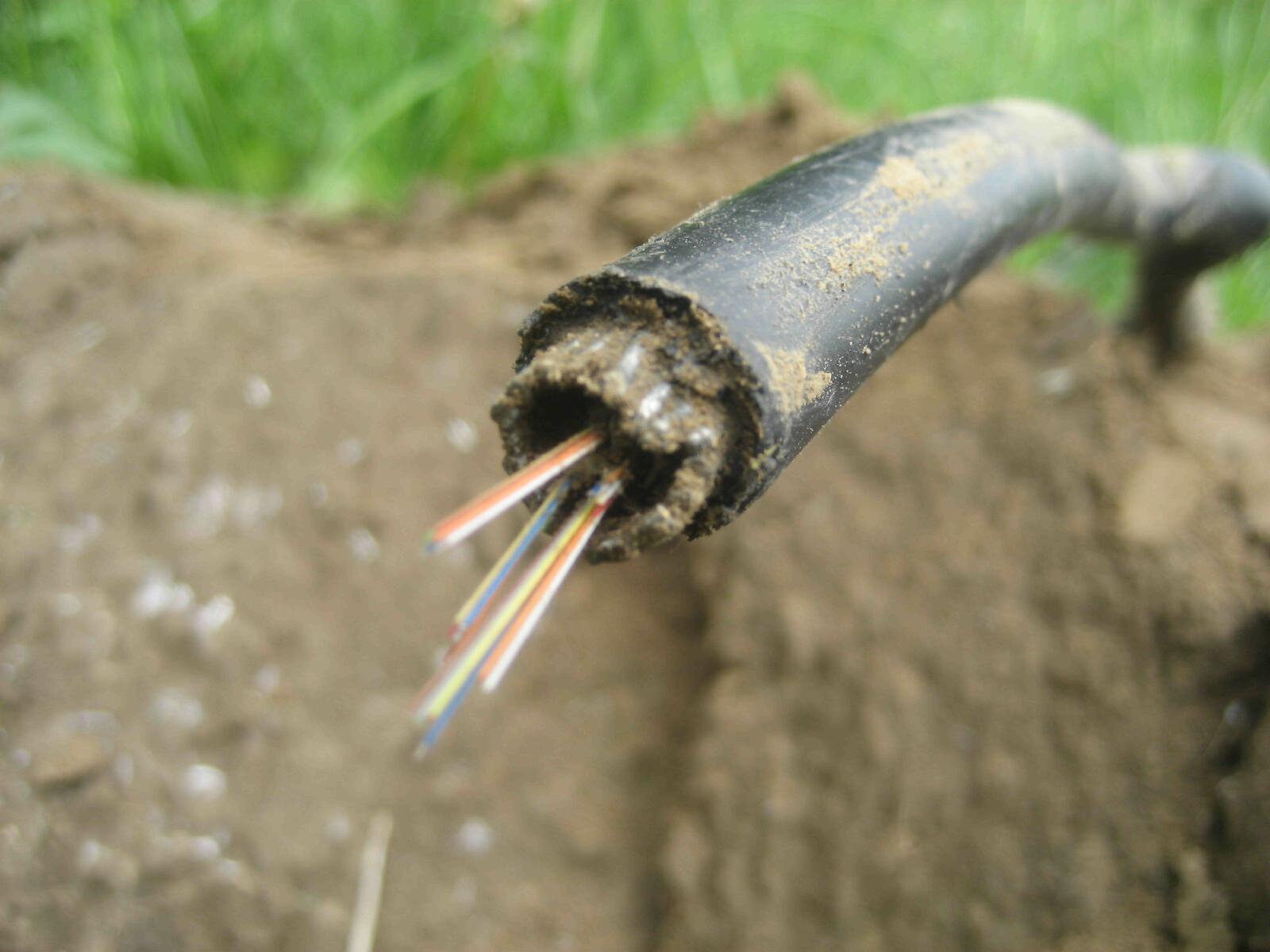

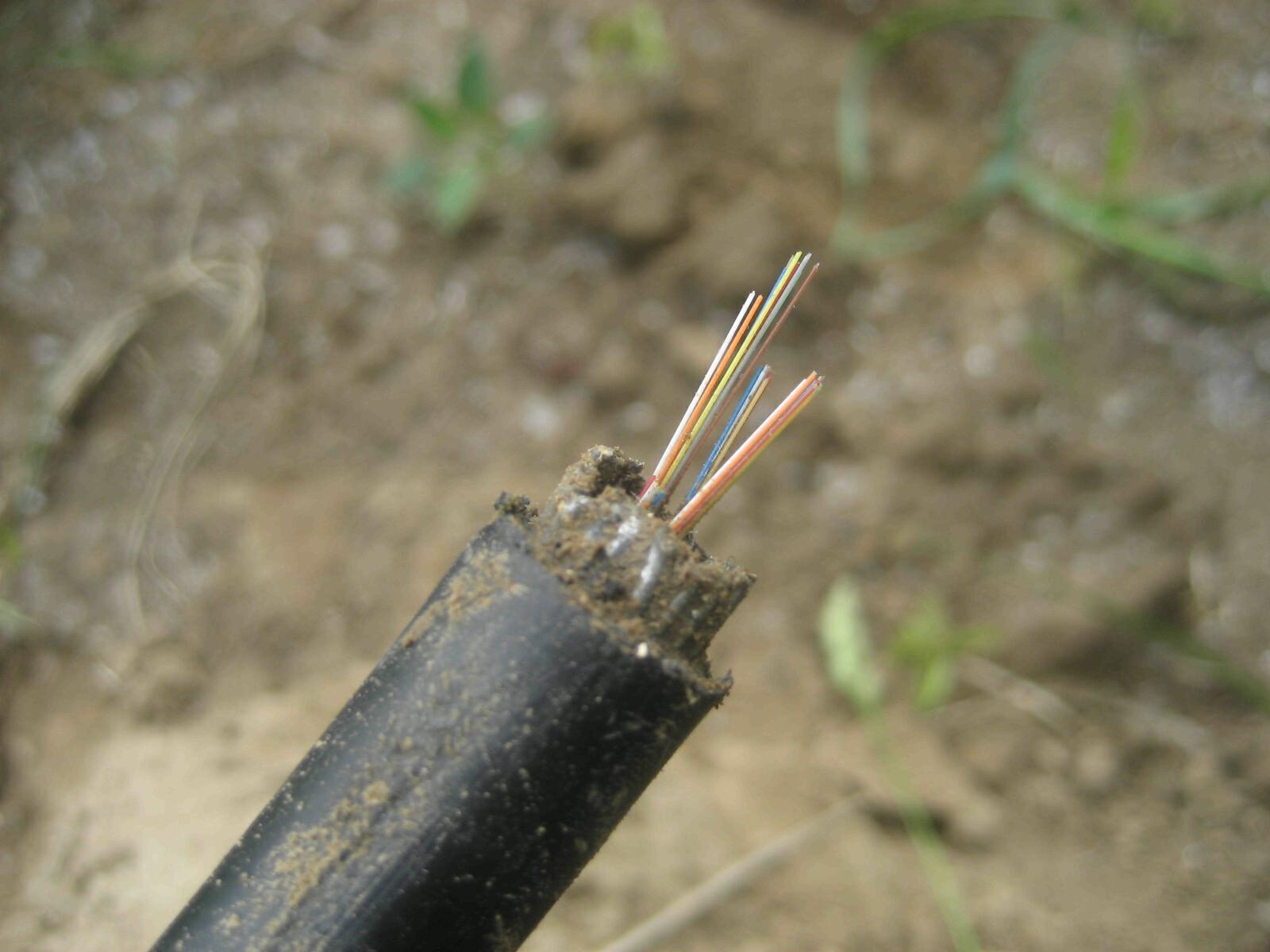

Иду как-то домой, смотрю рыжие шланги из земли торчат. Решил подойти поближе...

МСК, Коломенский р-н, у д.Санино и с.Непецино.

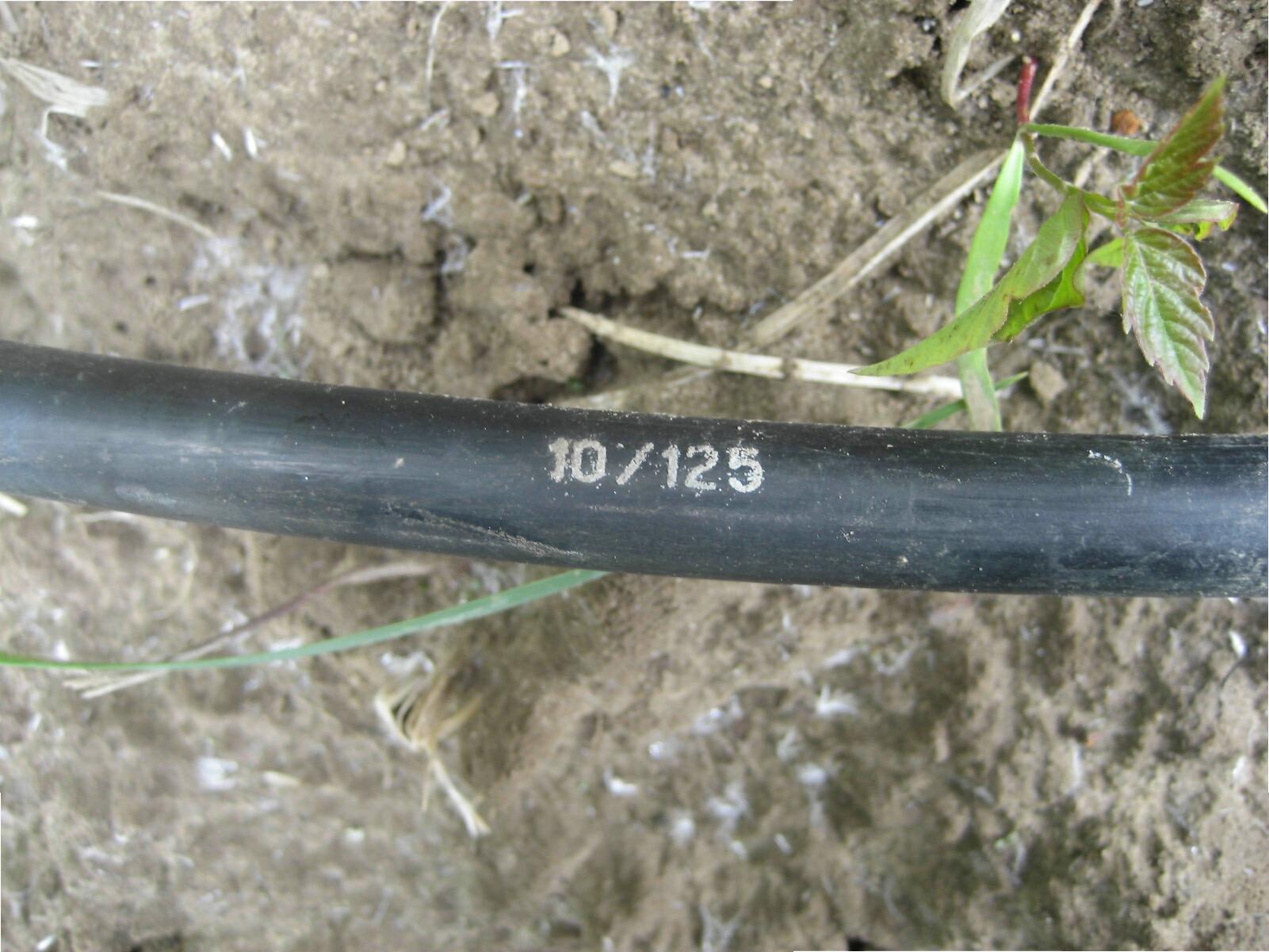

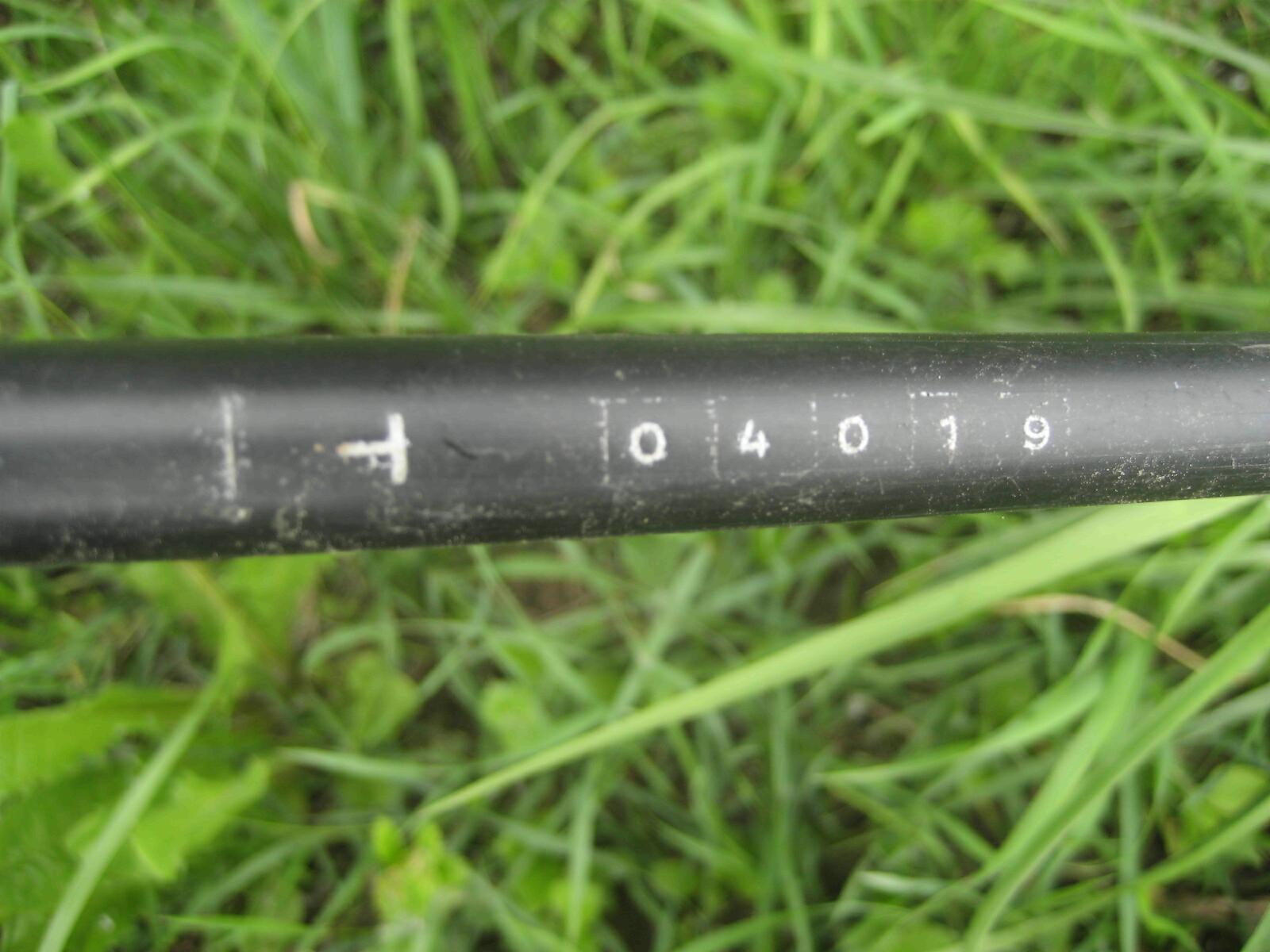

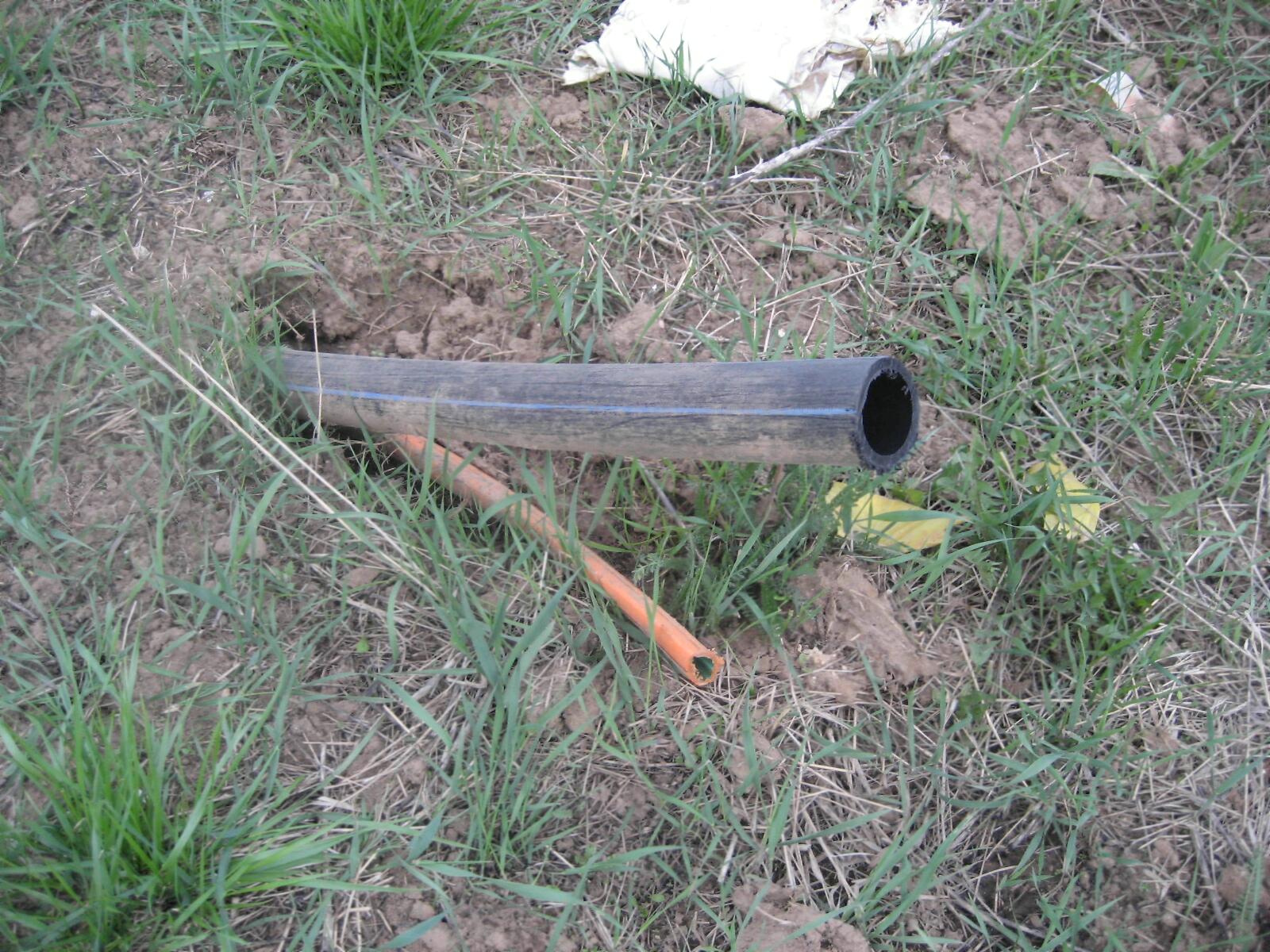

Вопрос к знатокам: Черный шланг для чего?














Share this post


Link to post
Share on other sites

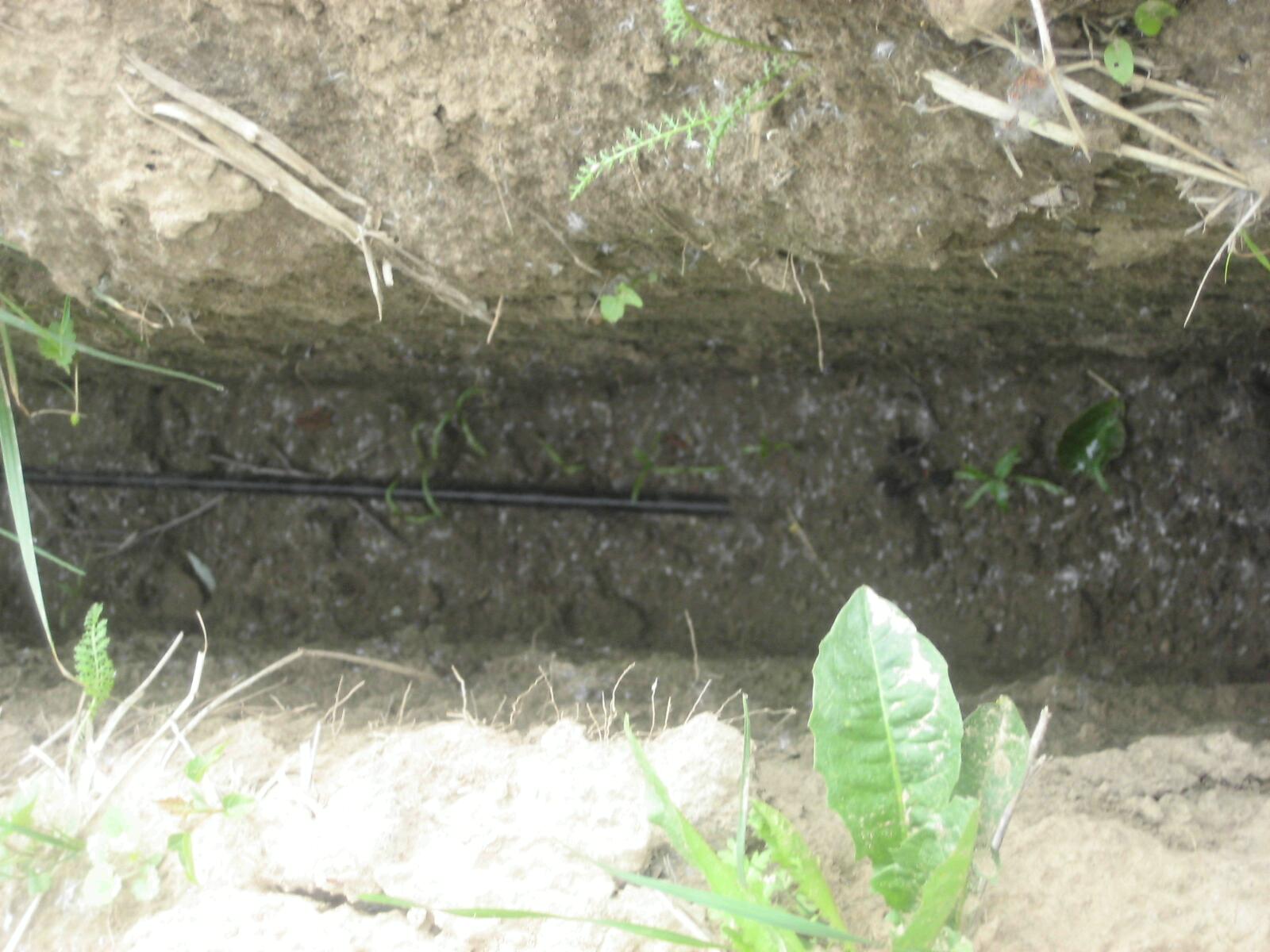

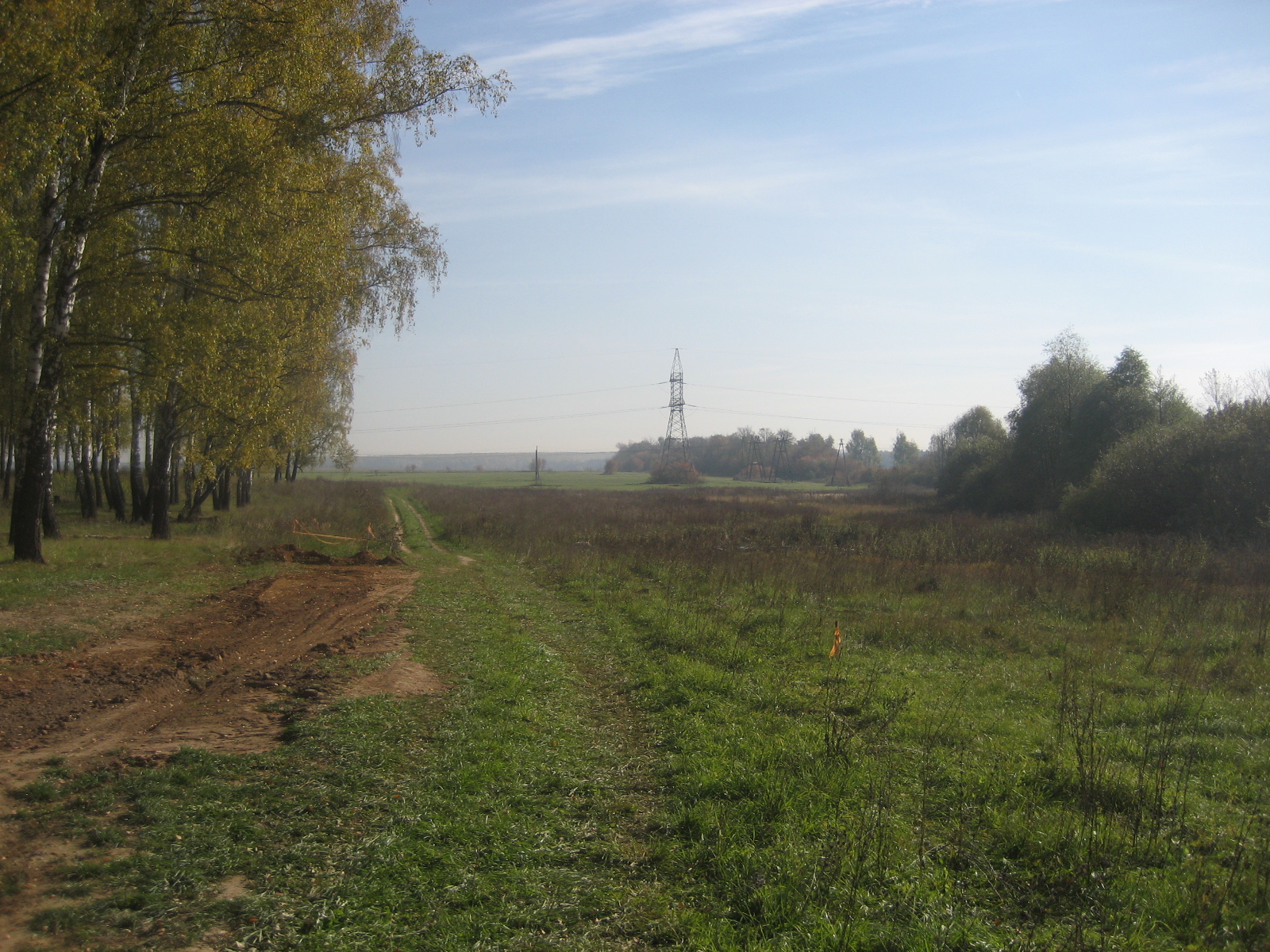

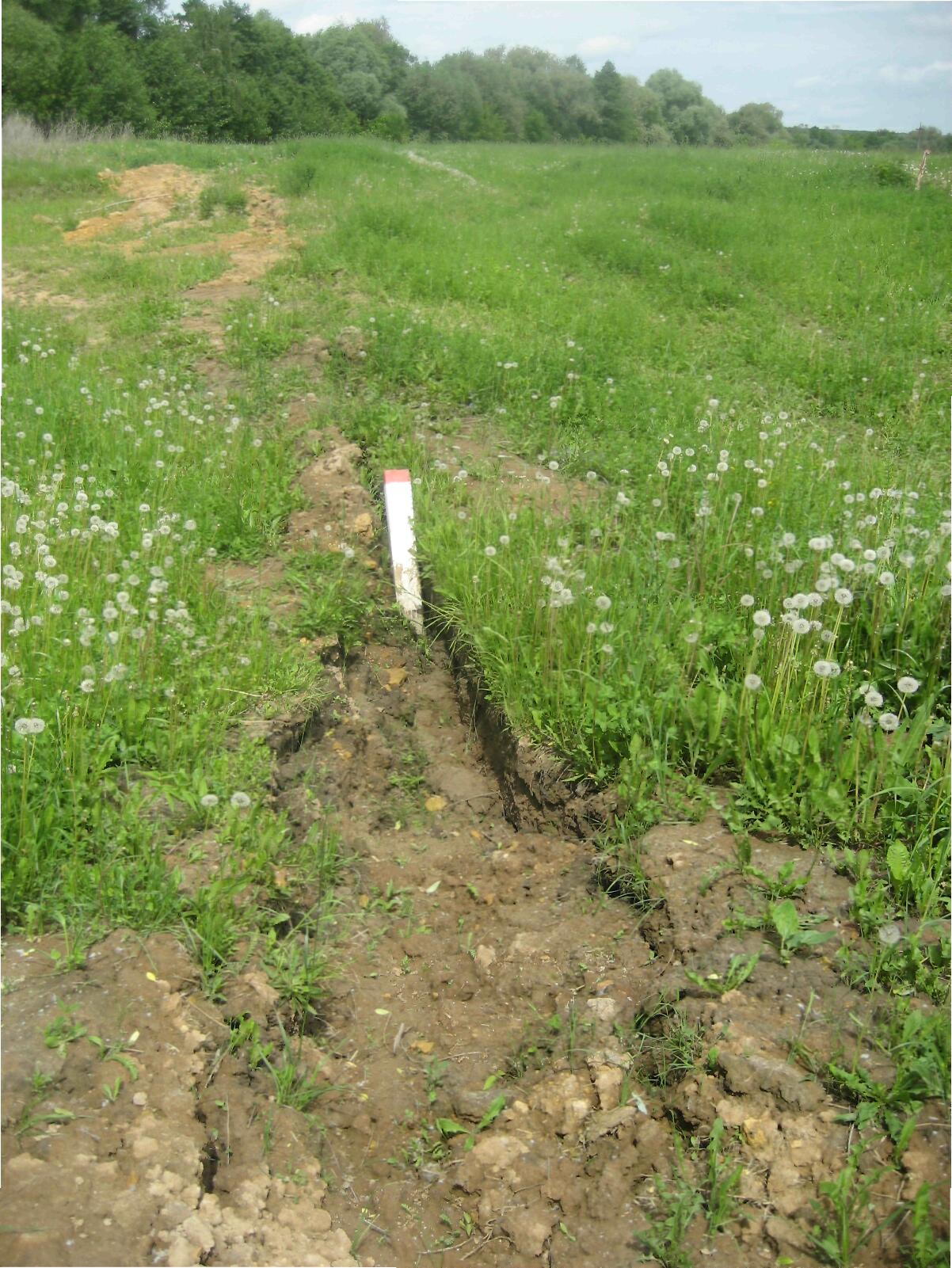

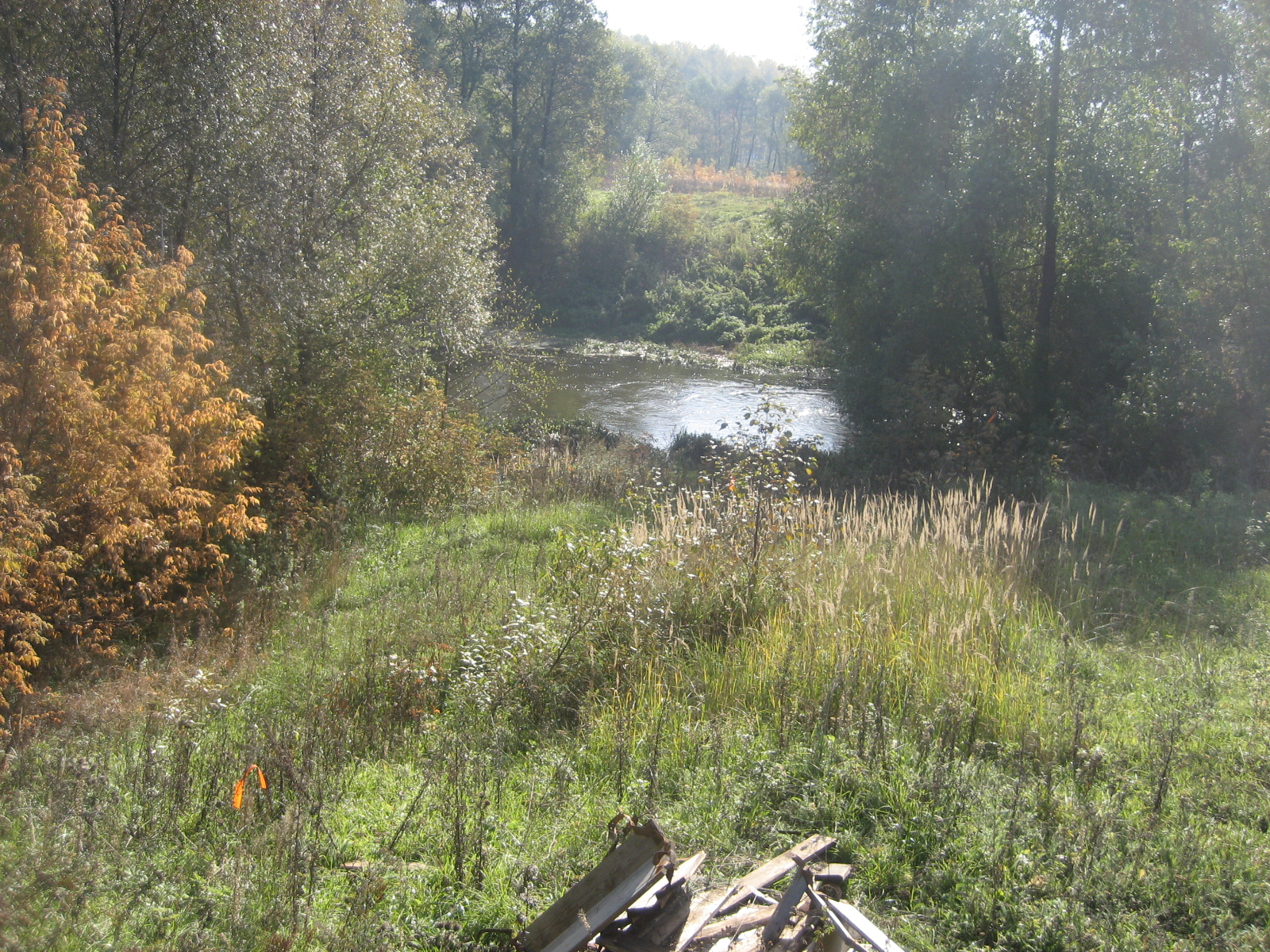

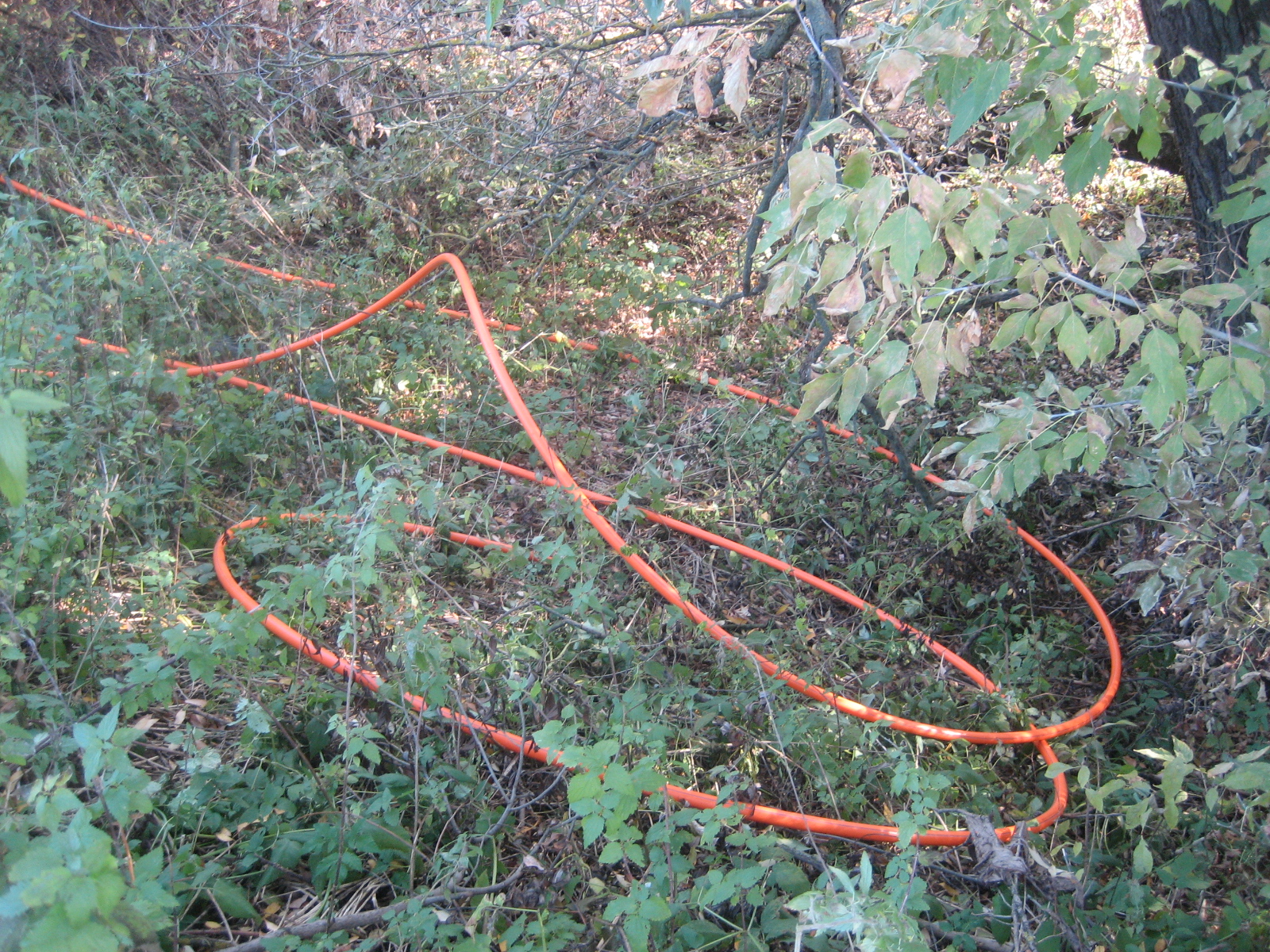

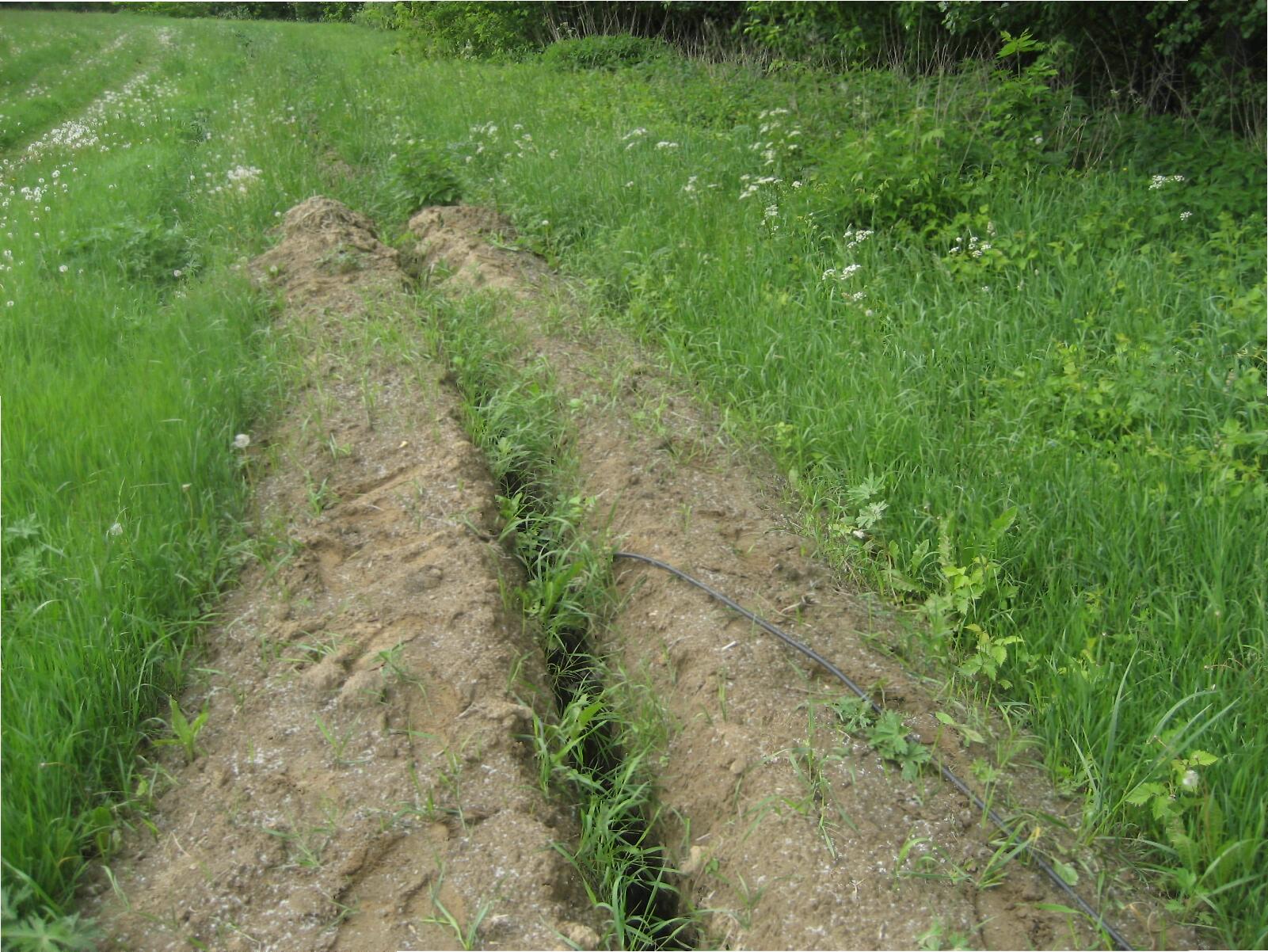

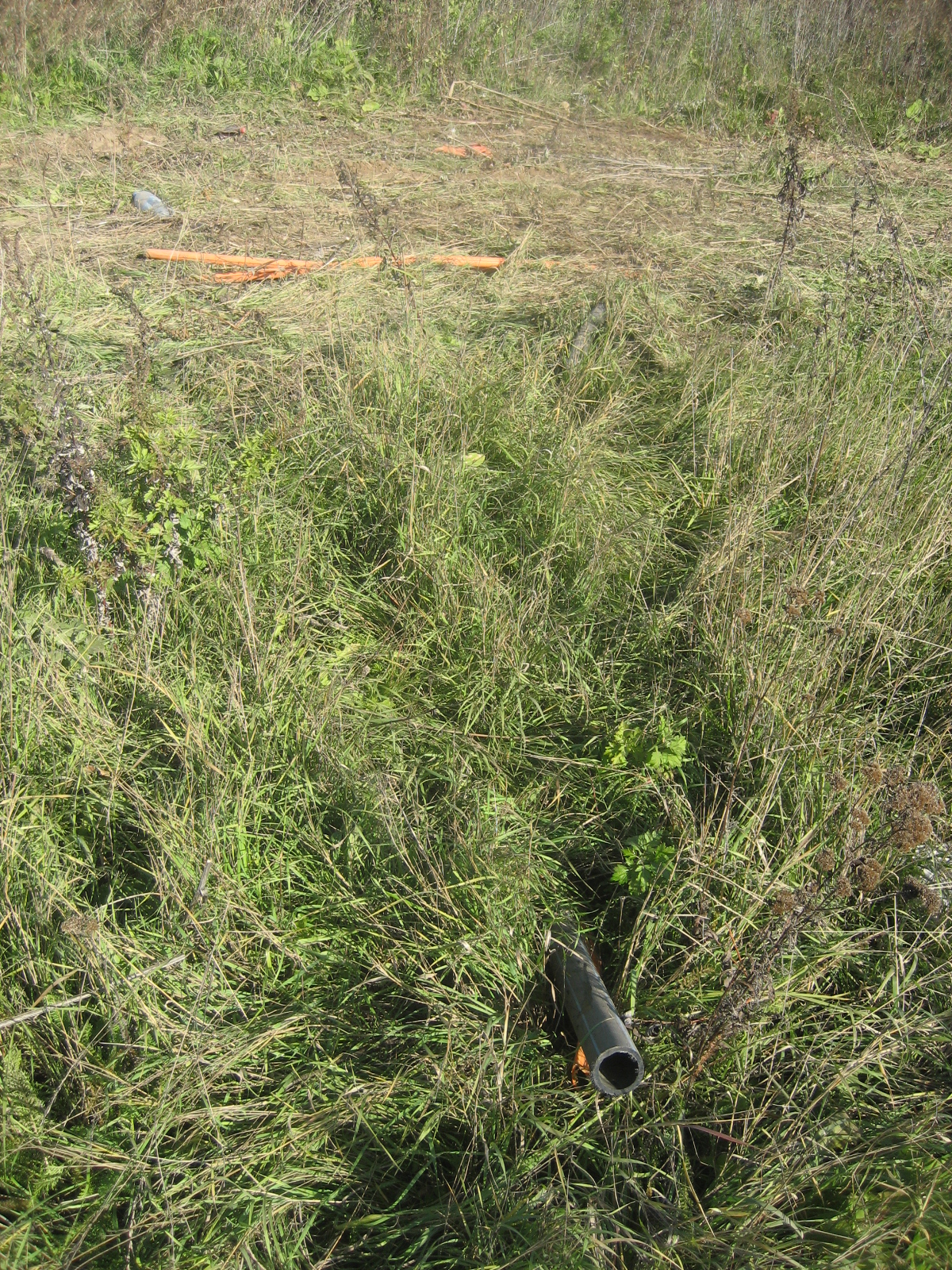

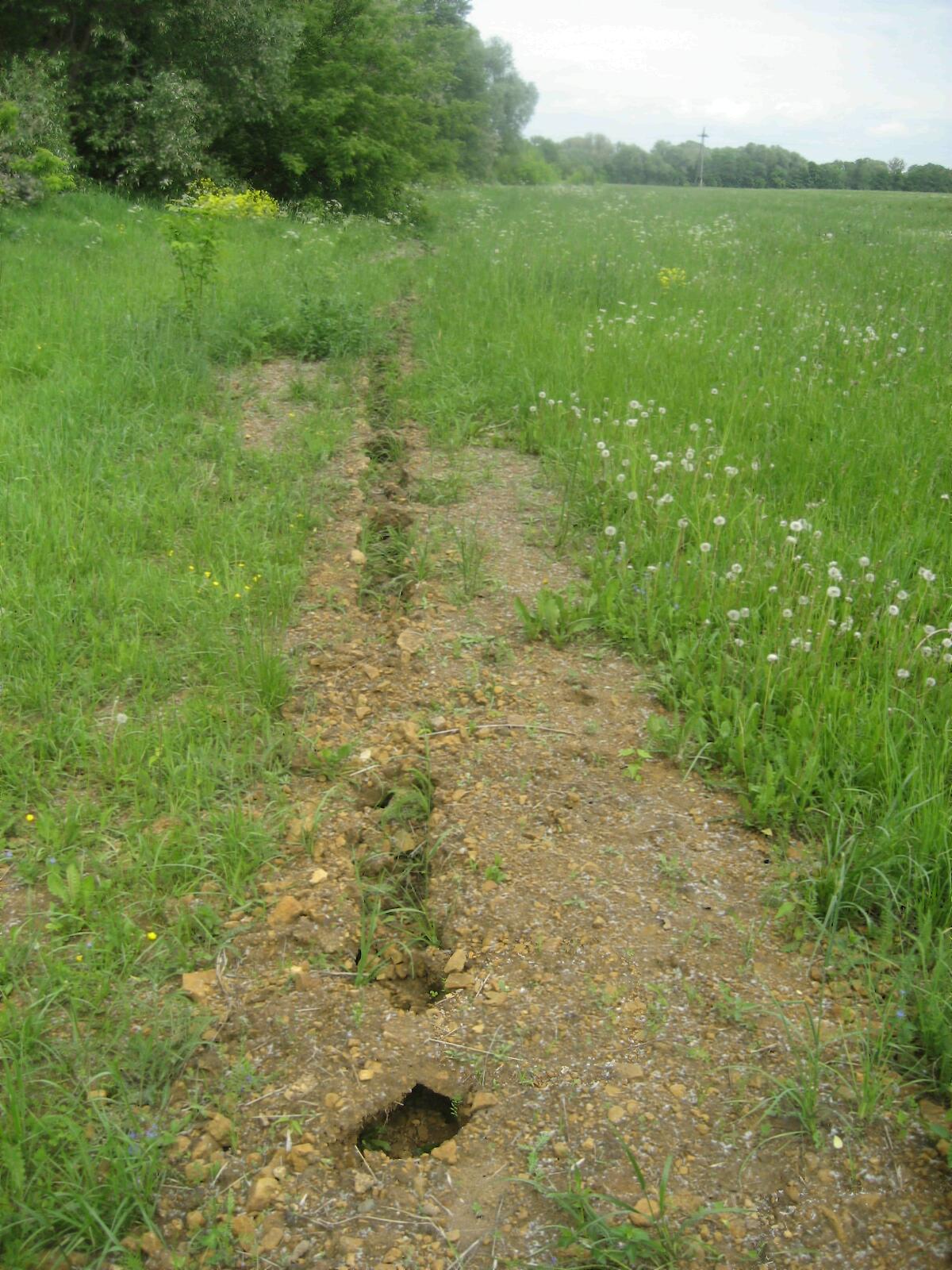

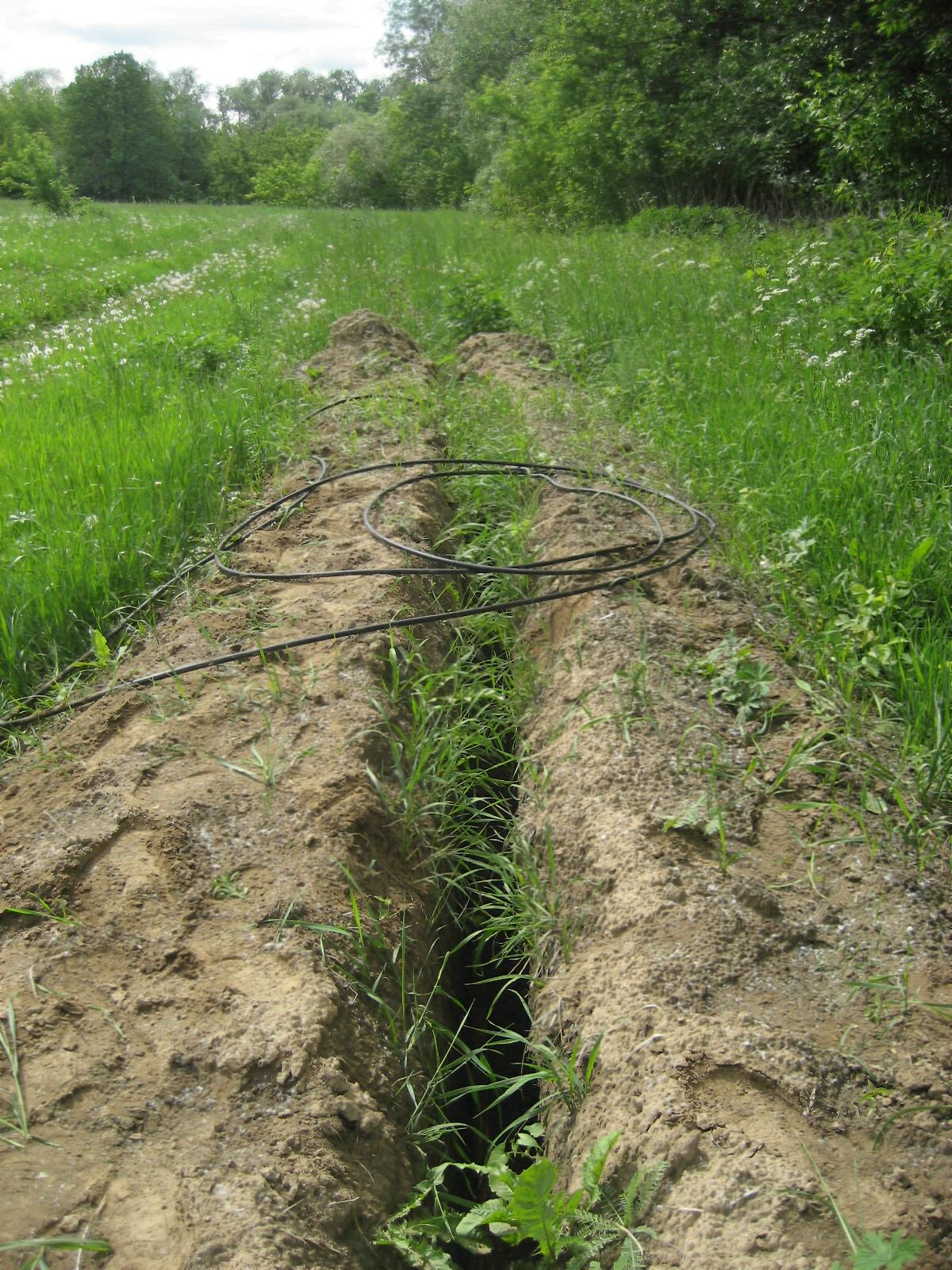

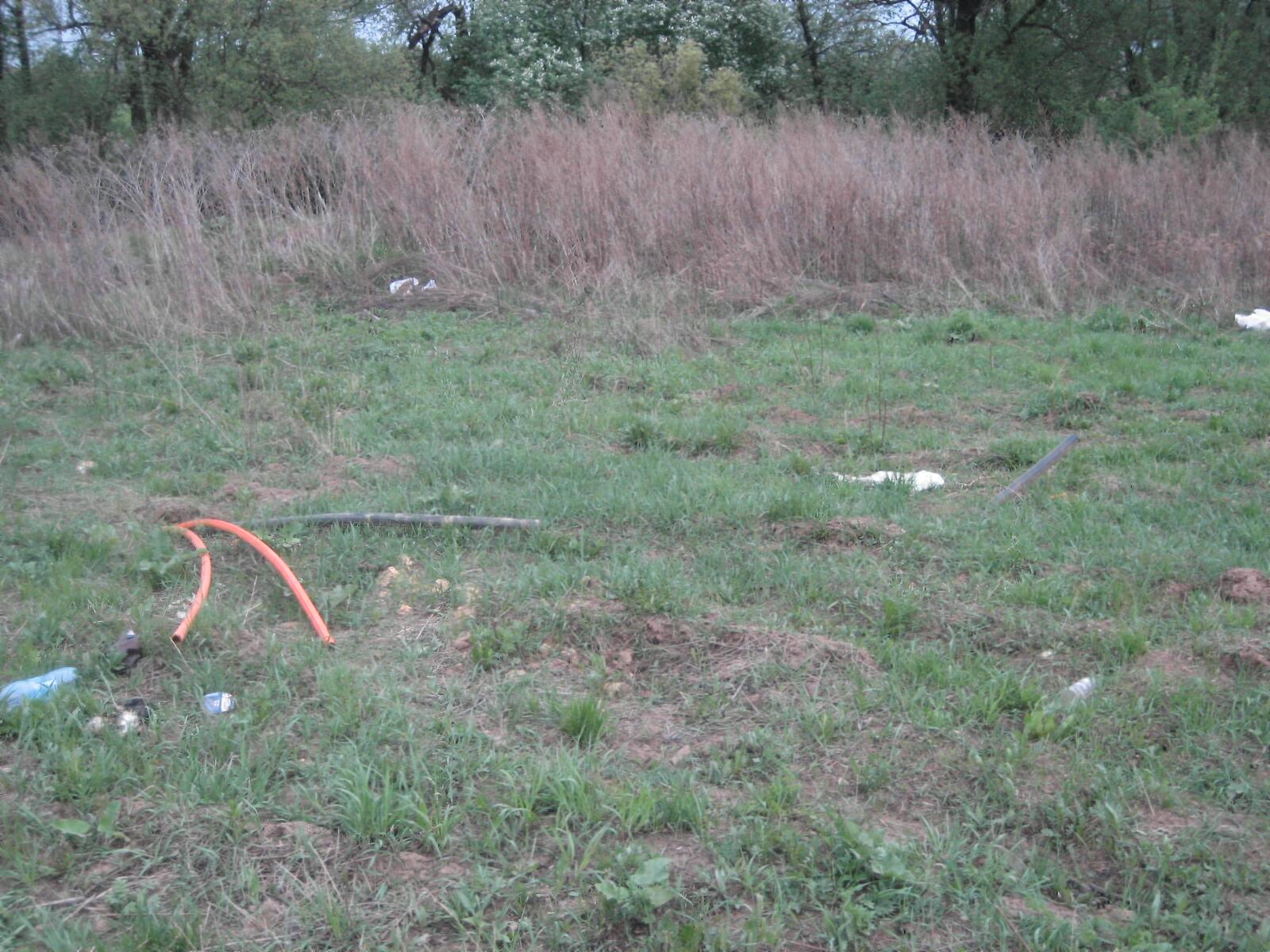

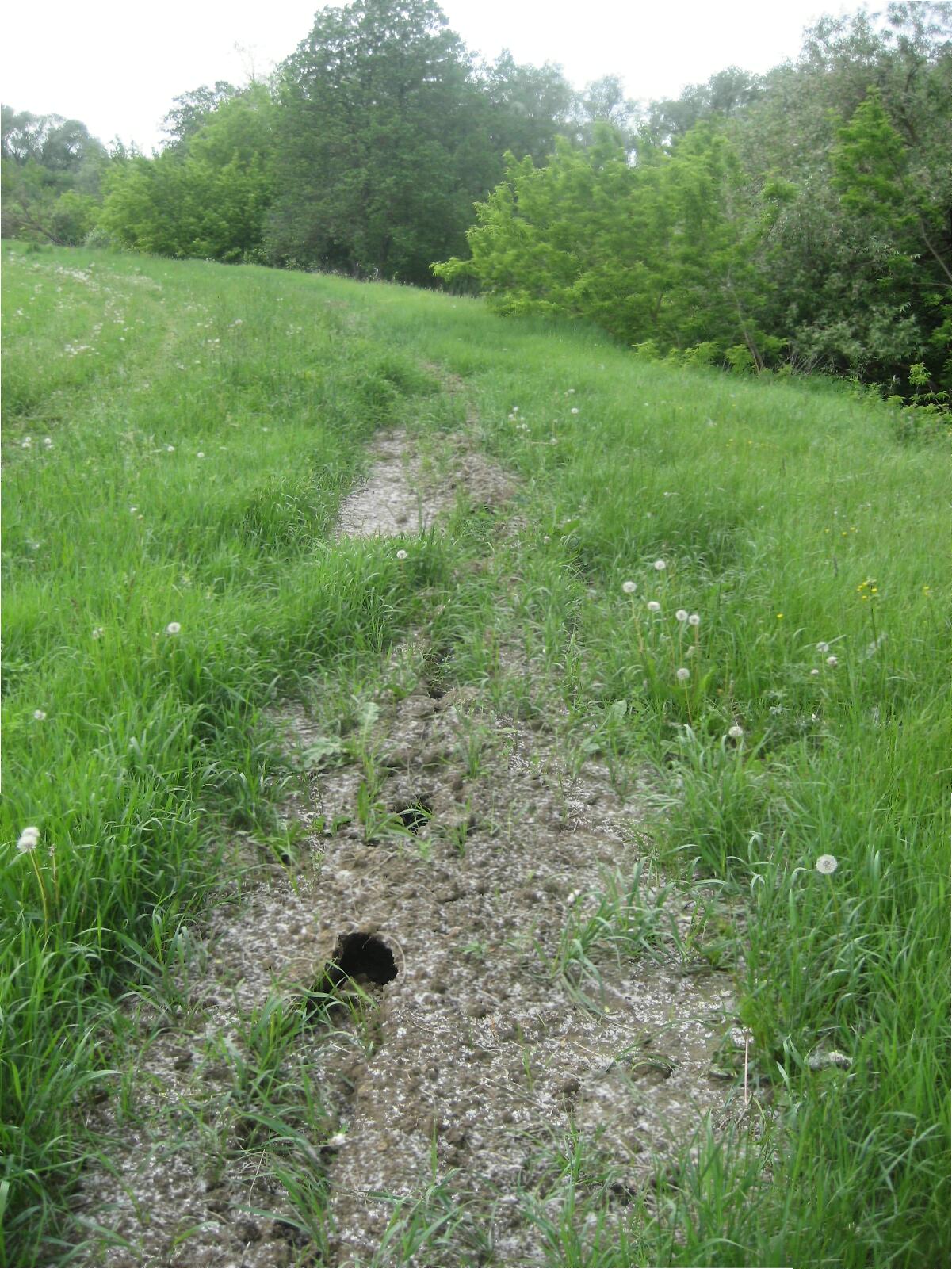

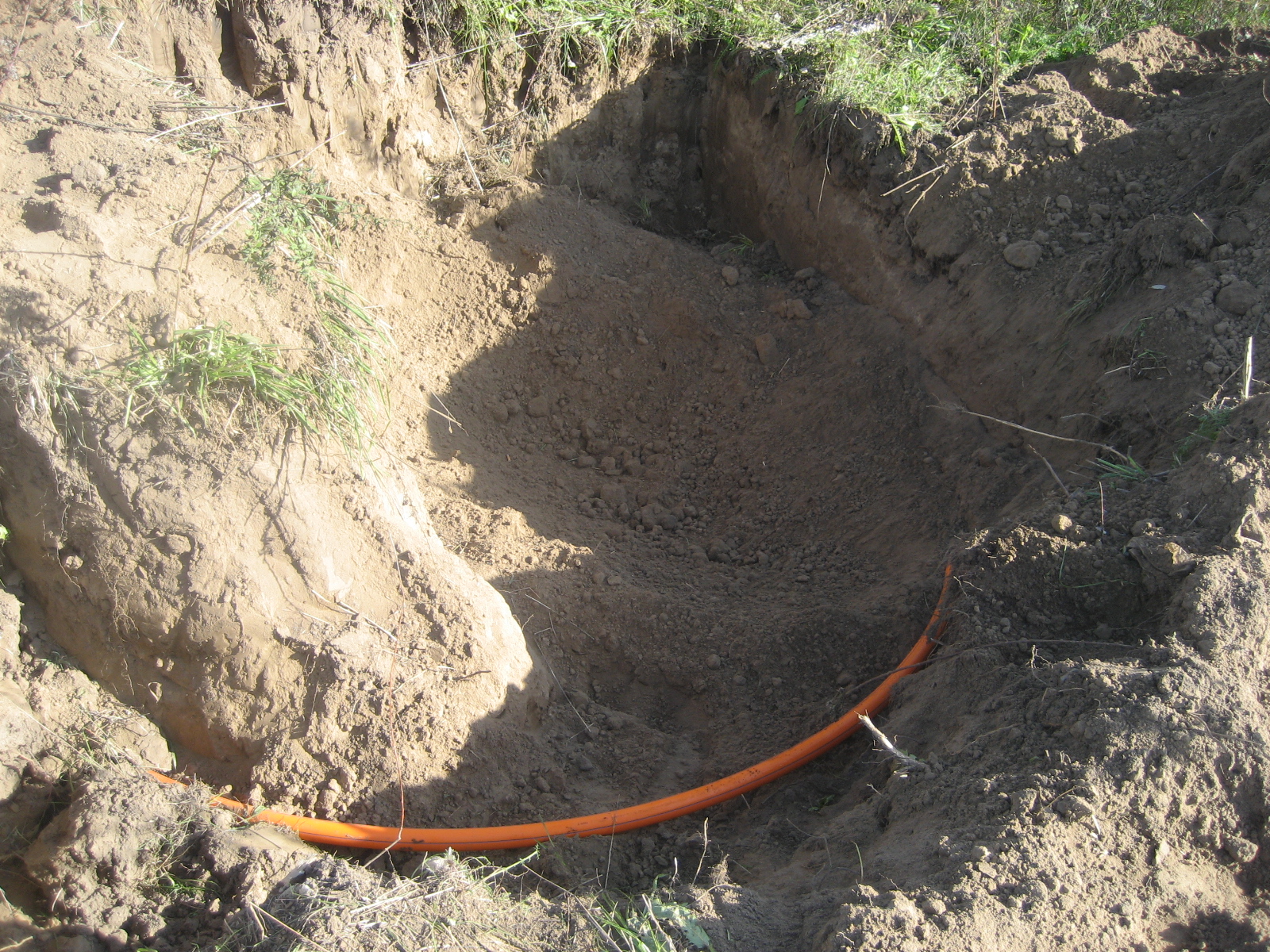

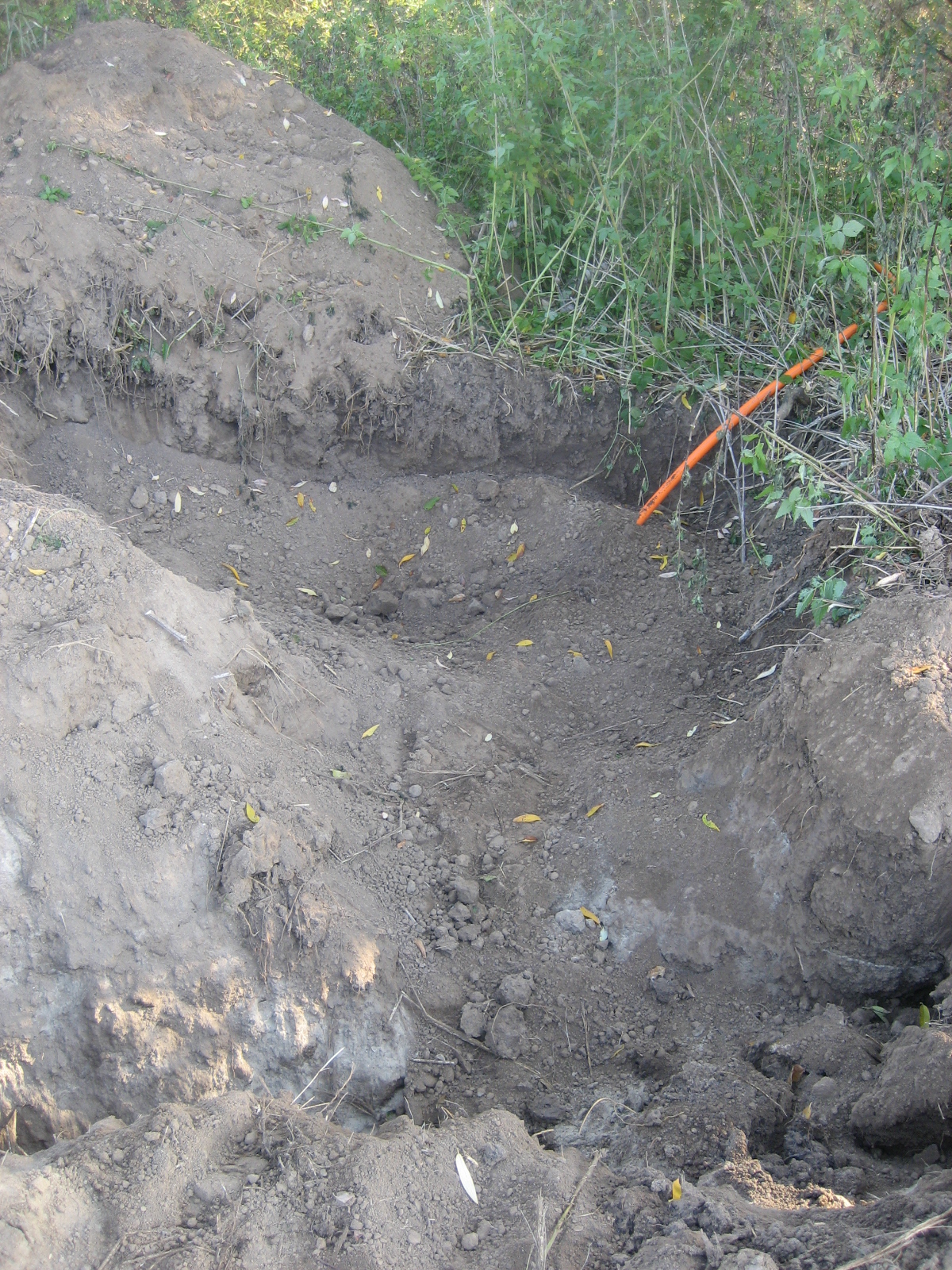

А теперь на другом берегу реки, между д. Настасьино и с. Непецино.





















Share this post


Link to post
Share on other sites

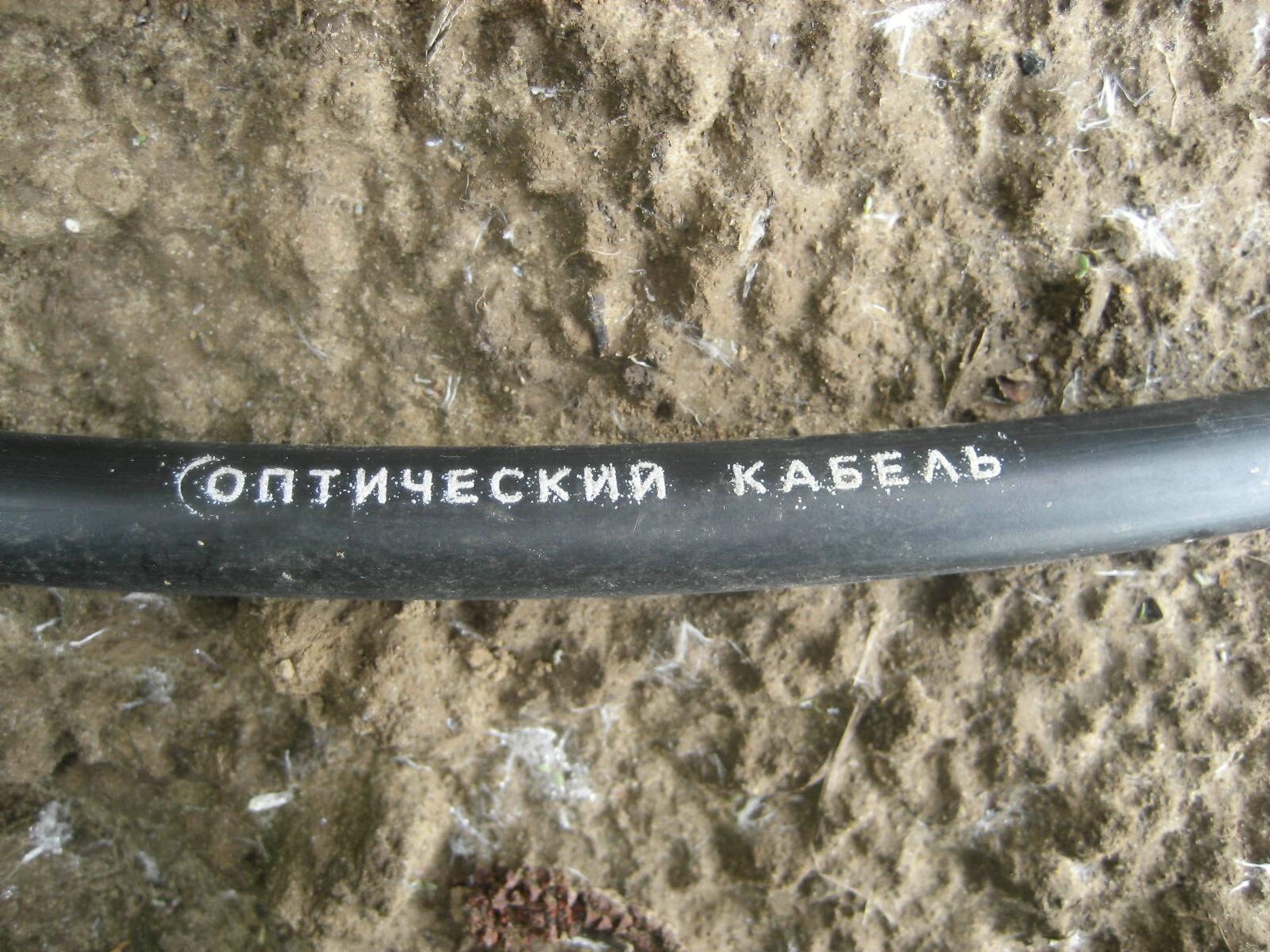

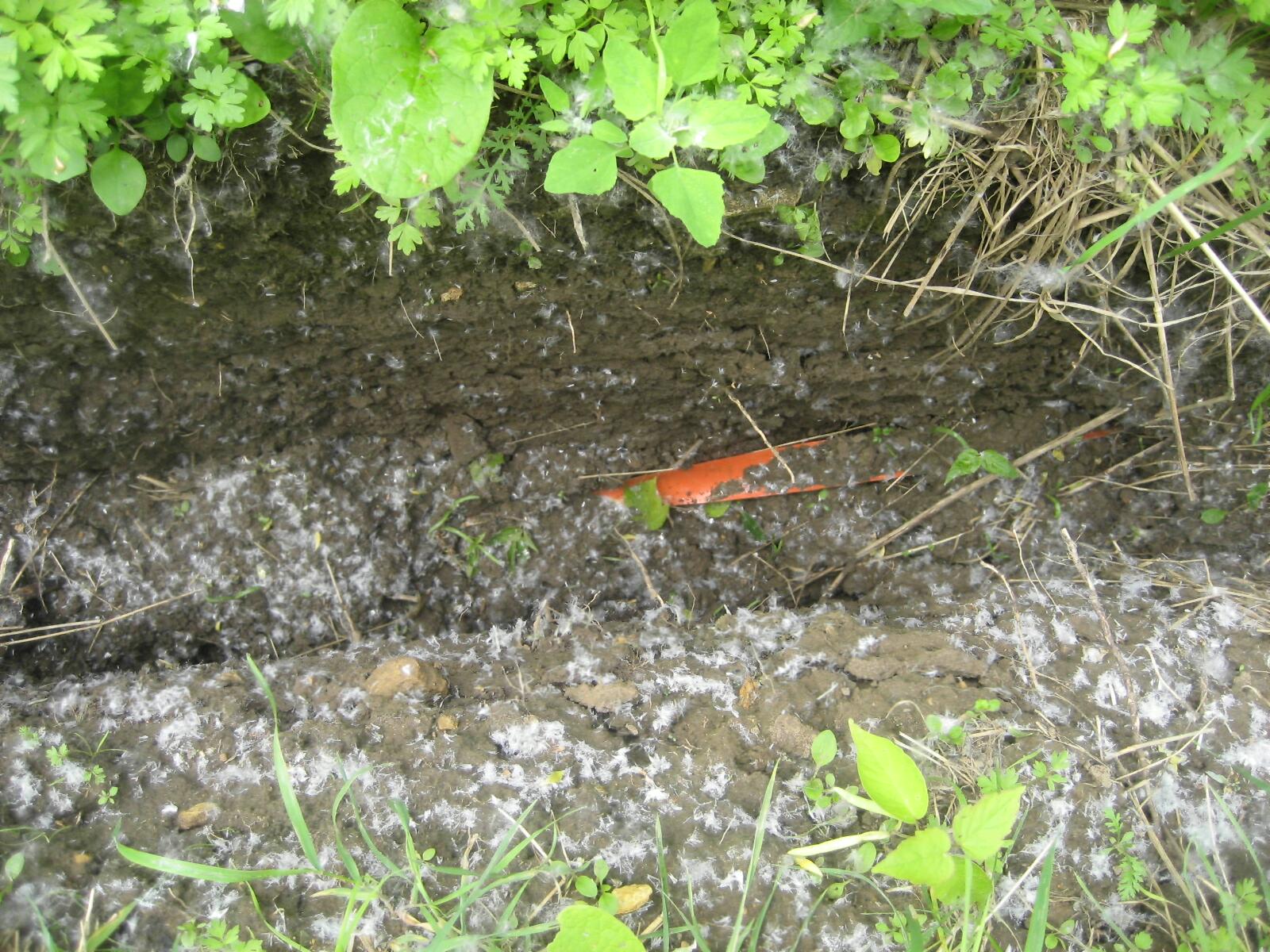

Желтые трубы - для задувания кабеля воздухом. Черная - скорее всего просто канализация для более классической протяжки кондуктором. Кабель же самый обычный, тажелого бронирования для прямого закапывания в грунт.



Что удивляет-то?

Share this post


Link to post
Share on other sites

я то думал что кончики так просто не бросают ))) хотяб бутылку пластиковую насадили.

Share this post


Link to post
Share on other sites

а зачем ?

Ну типа что-бы воды не насосал..... Вряд-ли там броня в гидрофобе......

Share this post


Link to post
Share on other sites

Да какие были куски труб - те и затянули в прокол, или наоборот - какие были соски-захваты :)

Только уж больно странный выход - на сухую чтоль втащили ;) Где бентонитовая лужа?



Наверное с прошлого года работа!

В таких трубы обожают мыши-полевки залезать :) Задувать как начнешь - так они оттуда как из пушку с обратной стороны вылетают :)

Share this post


Link to post
Share on other sites

Задувать как начнешь - так они оттуда как из пушку с обратной стороны вылетают :)

А представь себе ощущения мыши? Грызешь себе зерно, никого не трогаешь, а тут... :))))))))

Share this post


Link to post
Share on other sites
а зачем ?
Вряд-ли там броня в гидрофобе......

В гидрофобе. Уж у Самары точно.

Share this post


Link to post
Share on other sites

Мышки-норушки там гибнут - тяжело, наверное по тефлону мокрому выбраться наверх :(

Иногда угол входа или выхода в проколах бывыает до 40 процентов

Share this post


Link to post
Share on other sites

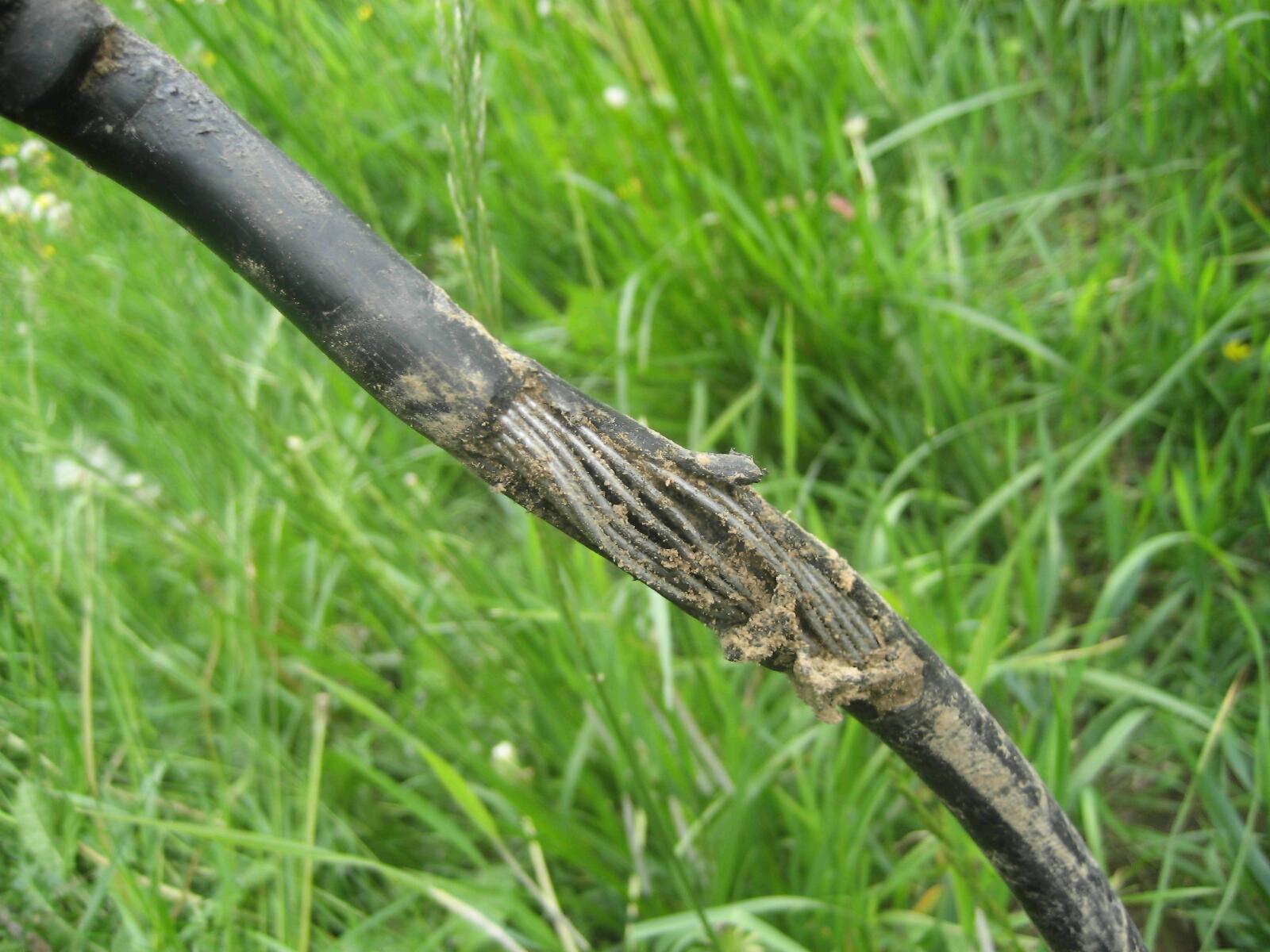

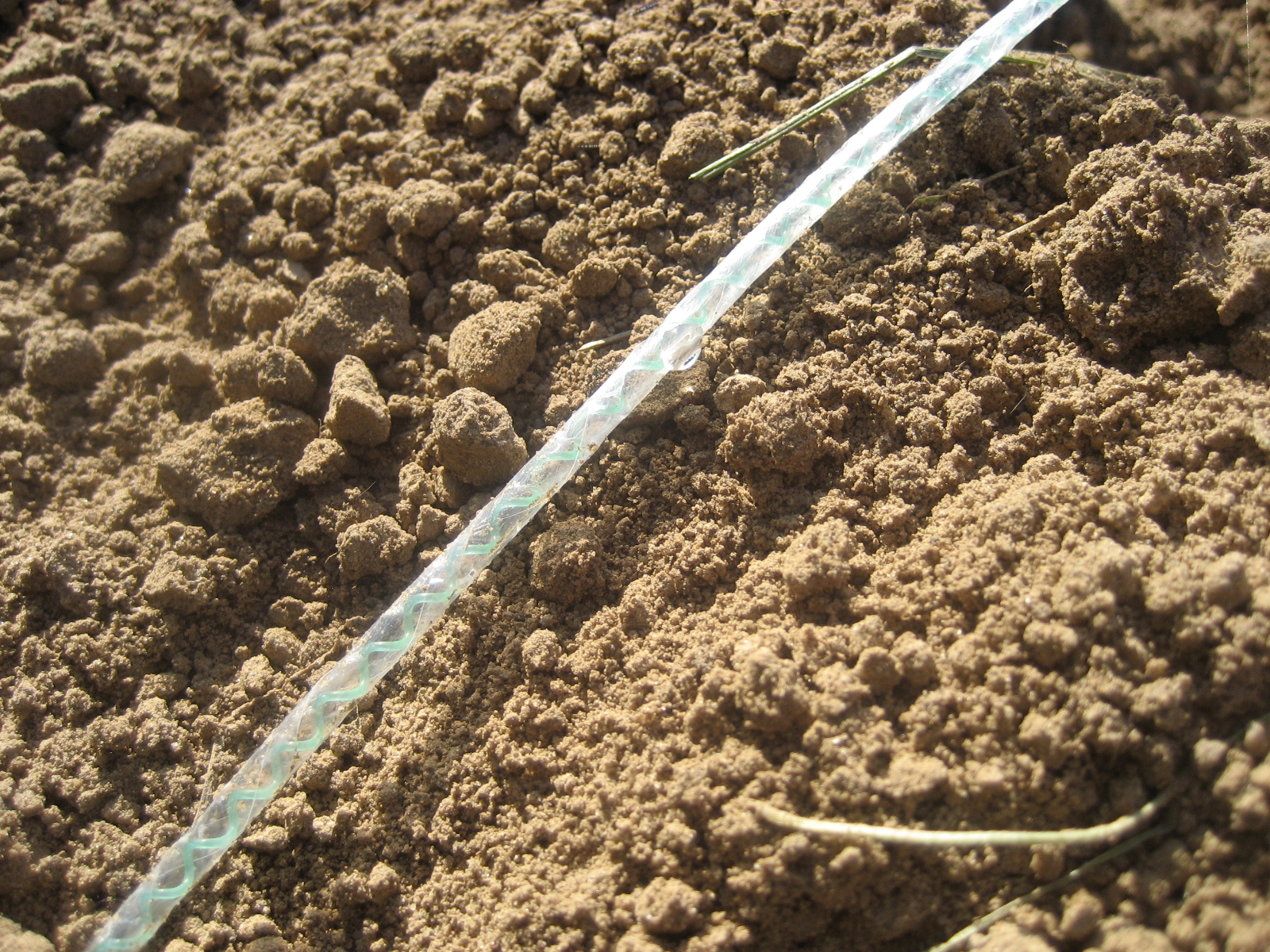

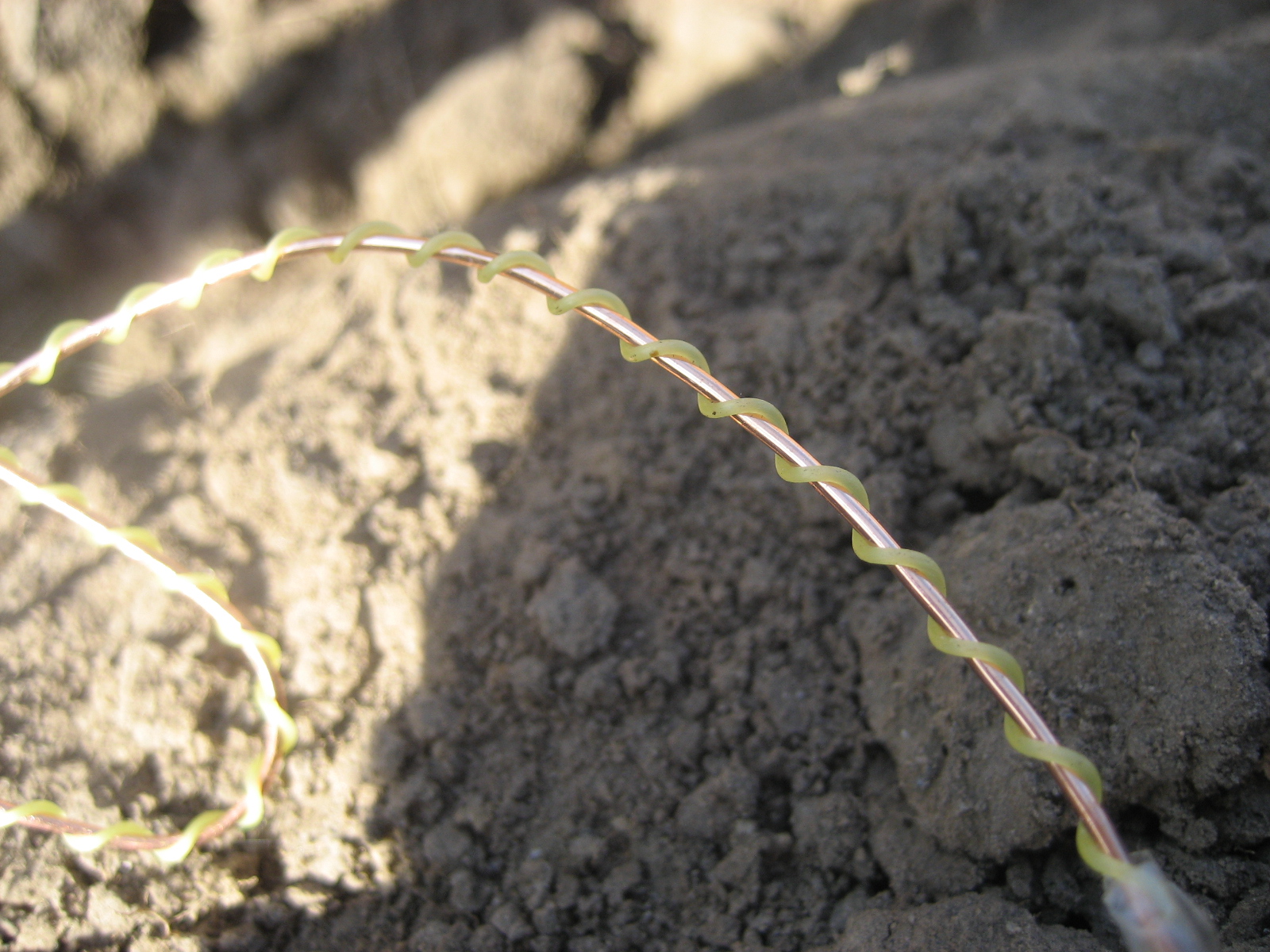

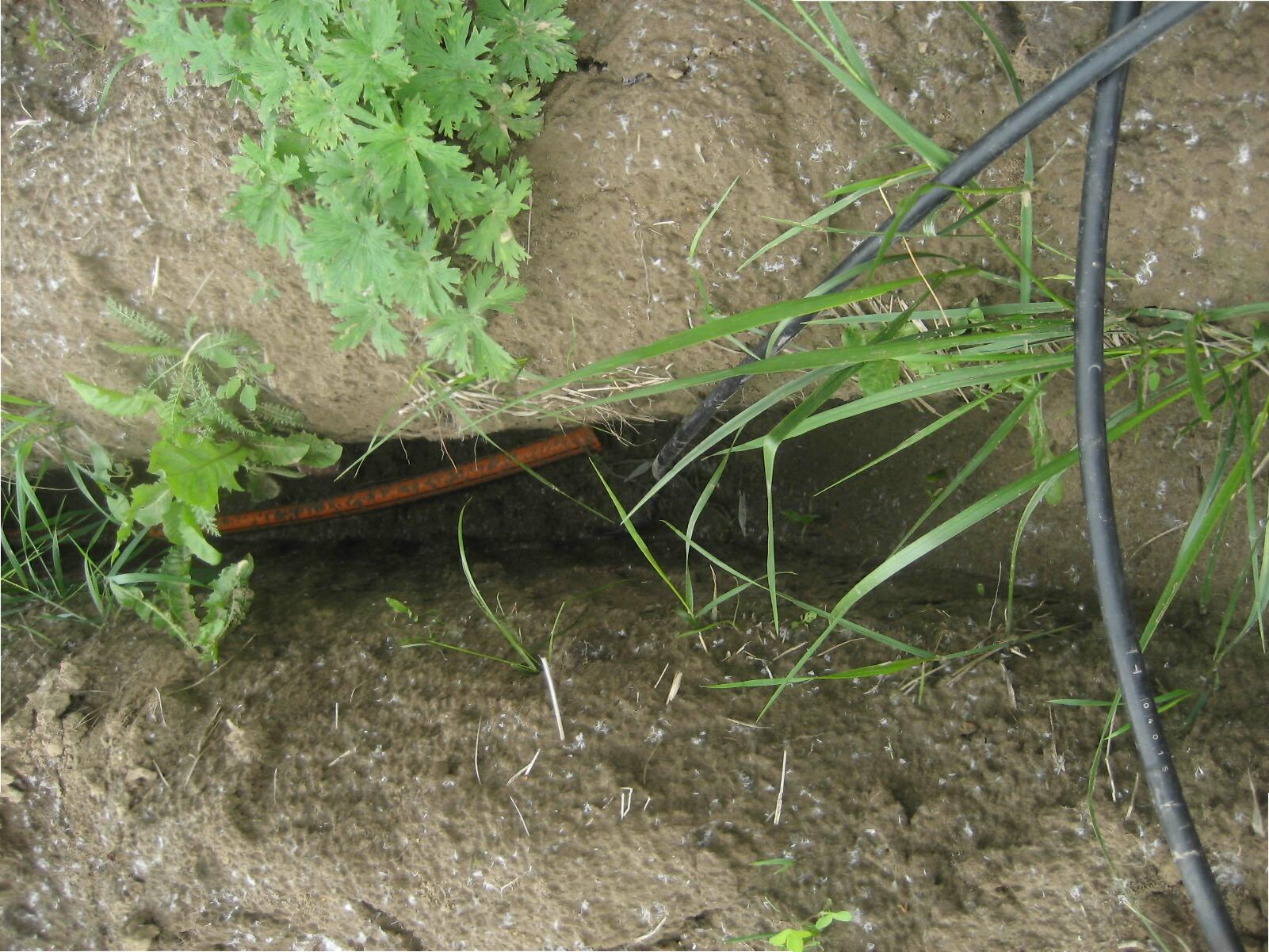

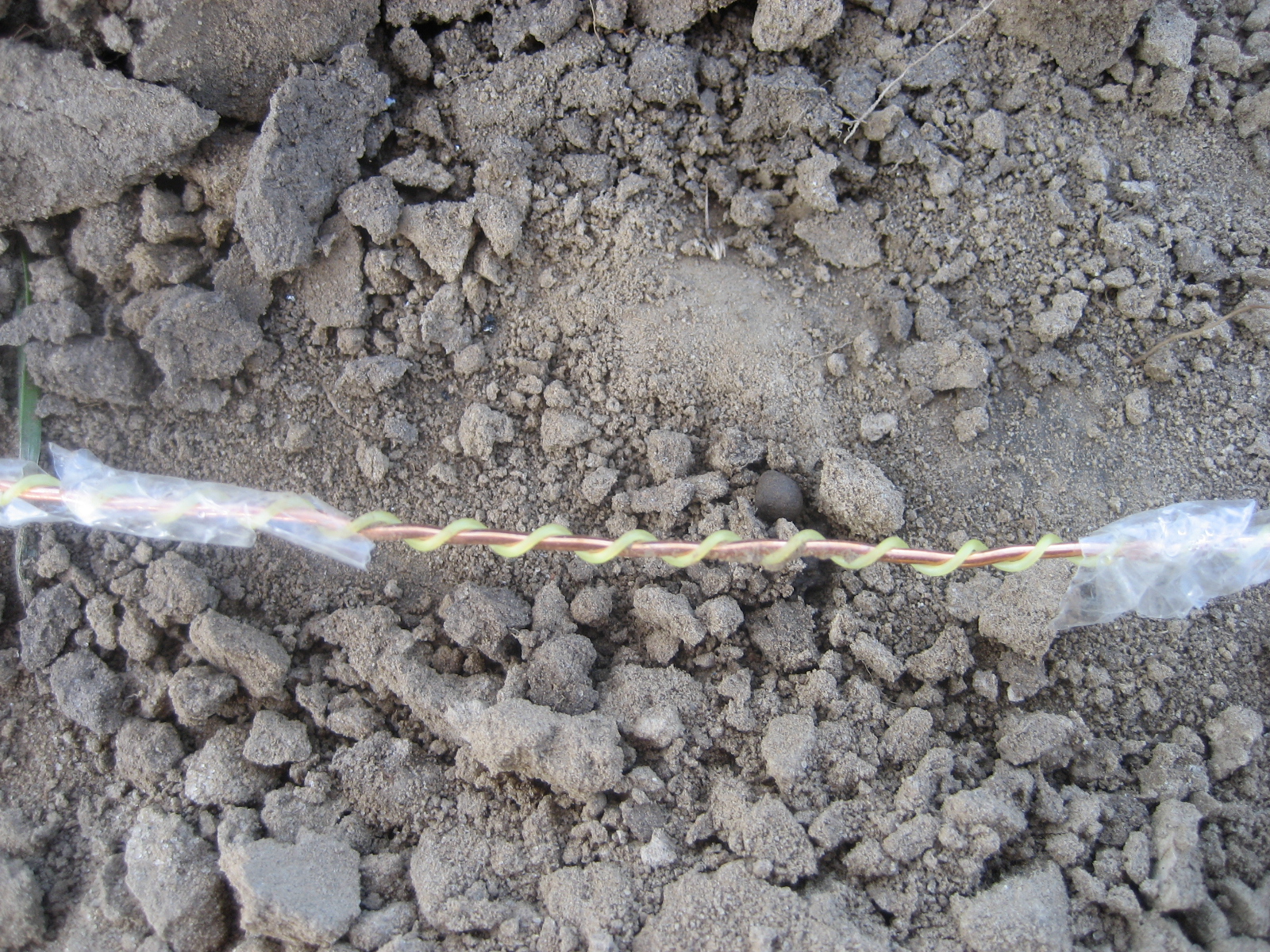

а что за спиральная хрень намотаная на медную трубку?

Share this post


Link to post
Share on other sites
а что за спиральная хрень намотаная на медную трубку?
это значит что кабель медный цепанули :) и делали муфту... и не трубка а жила 1,2мм.. читайте

"Кабели симметричные высокочастотные с кордельно-полистирольной изоляцией" http://kabelsvyazi.ru/kmv/4.html

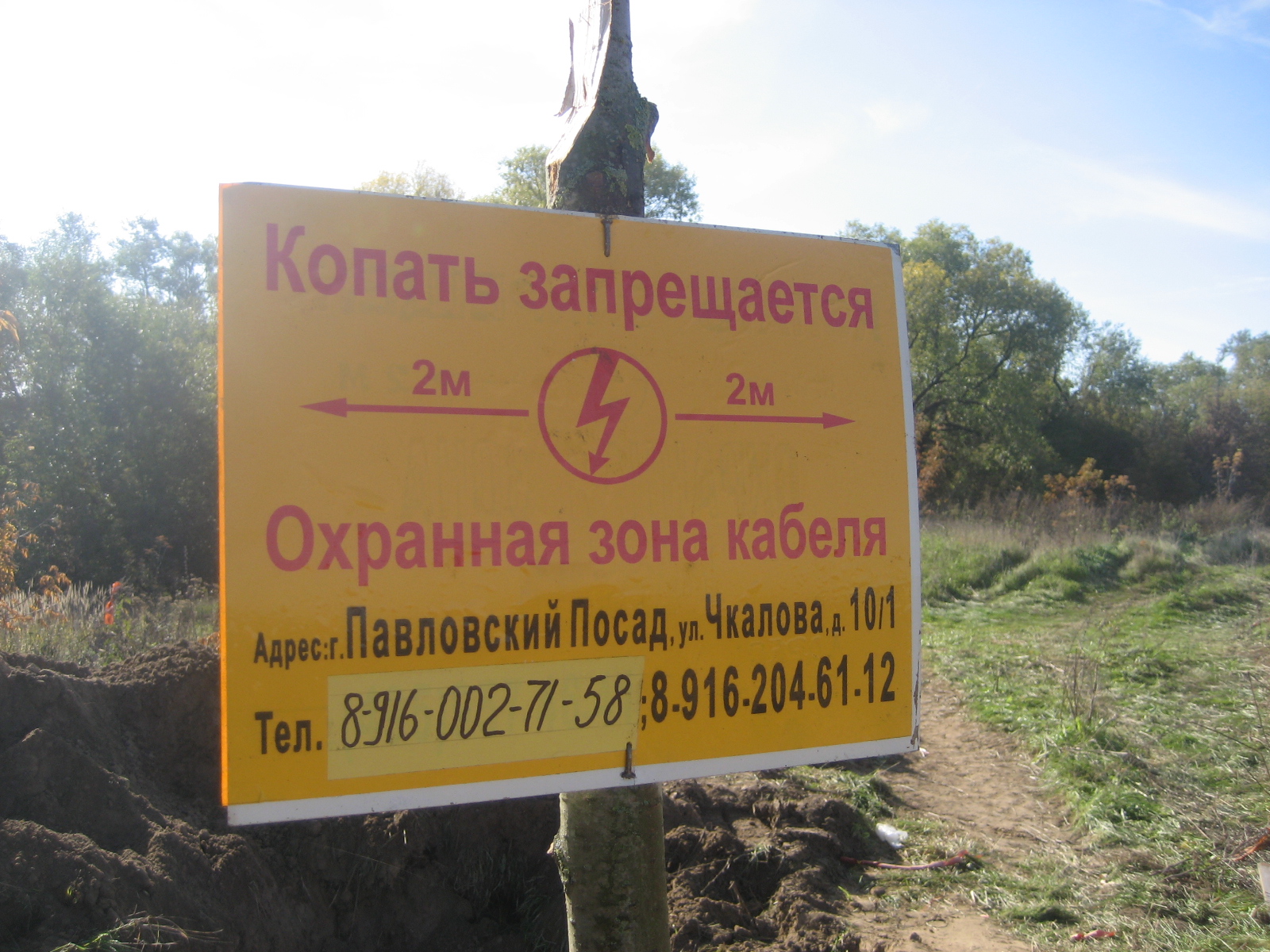

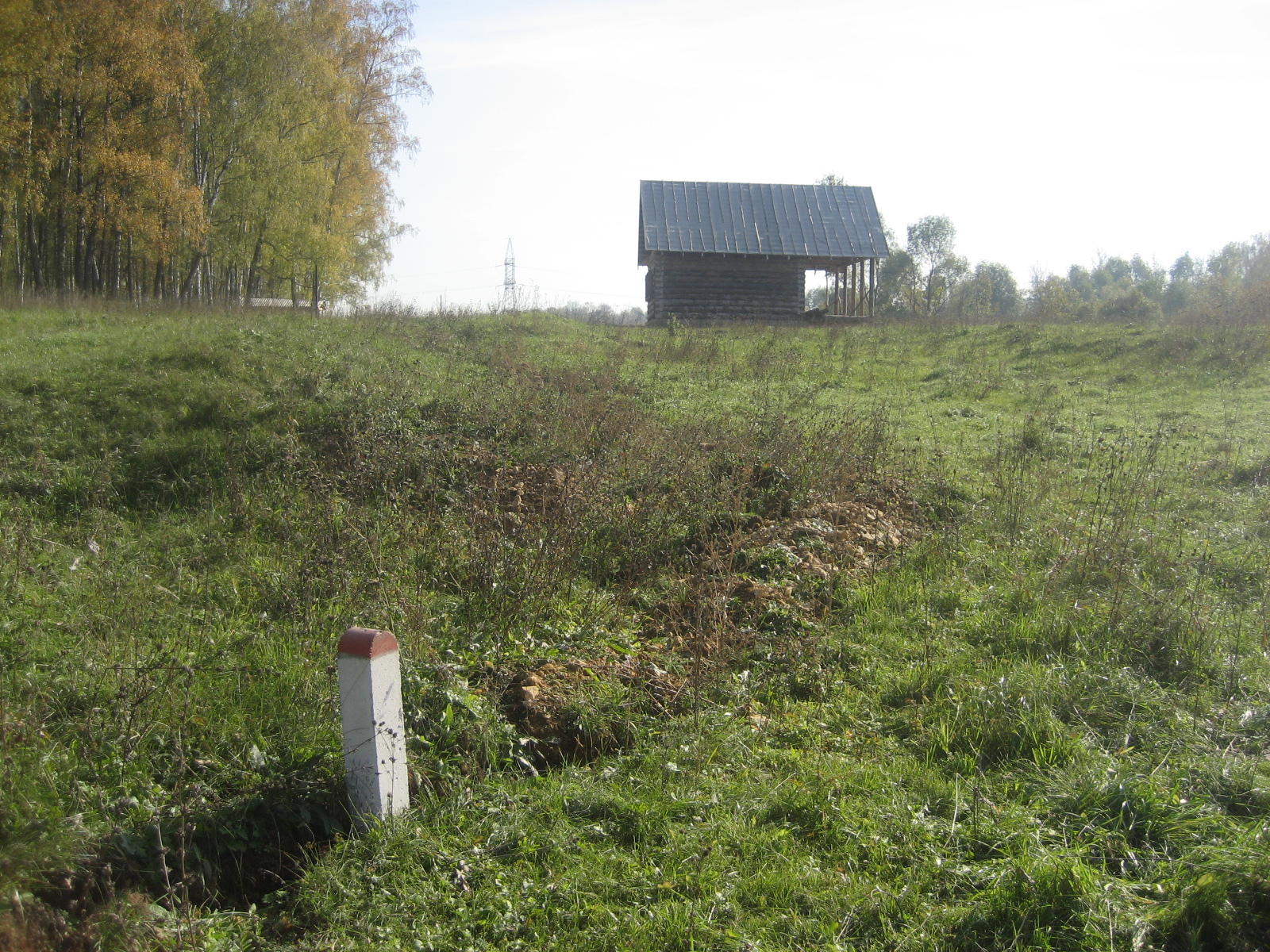

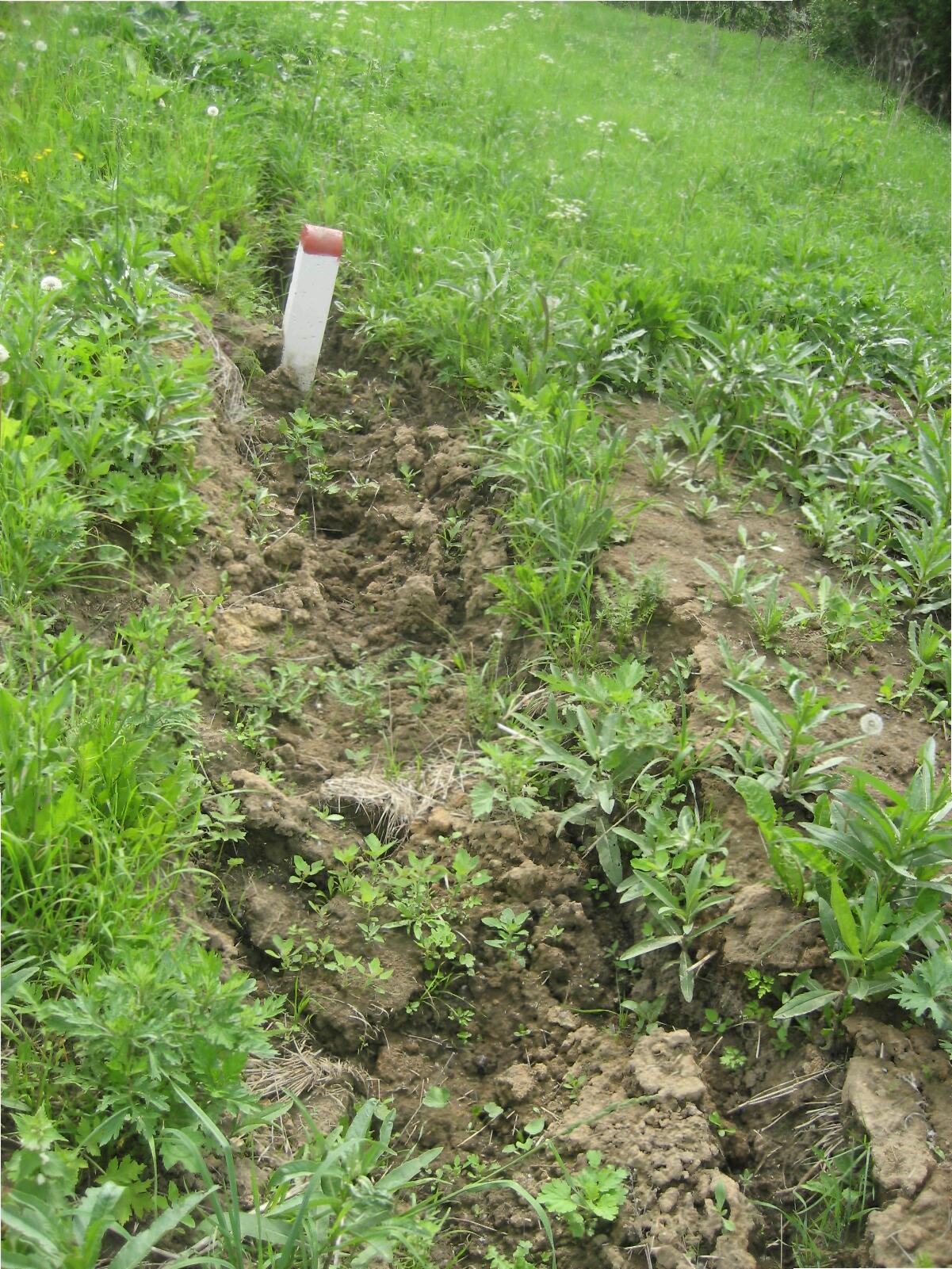

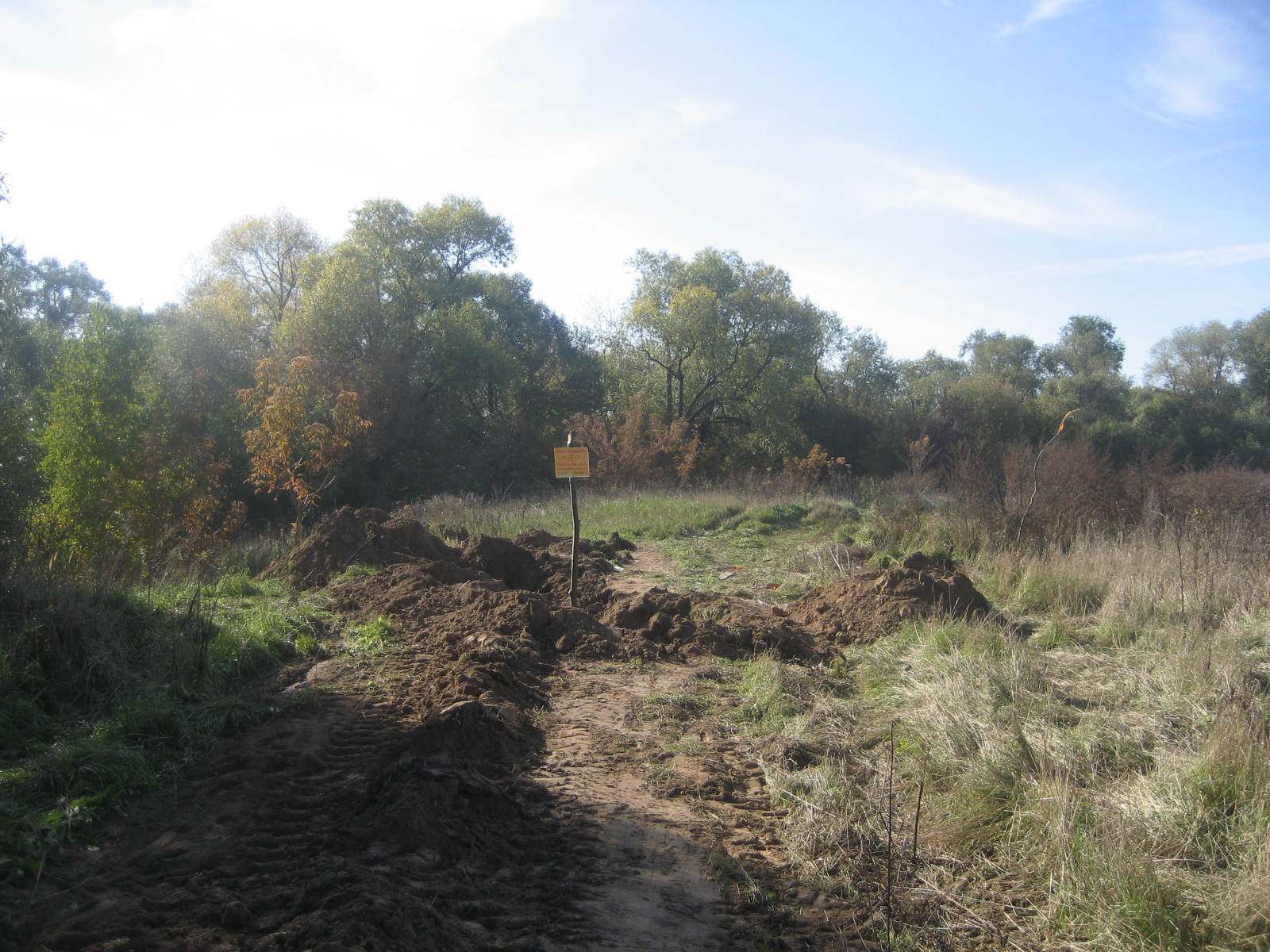

по свежему столбику-табличке понятно кого была медяшка ЭНЕРГОСВЯЗЬ, АО "МОСЭНЕРГО" :) и телефон кабельщиков :).

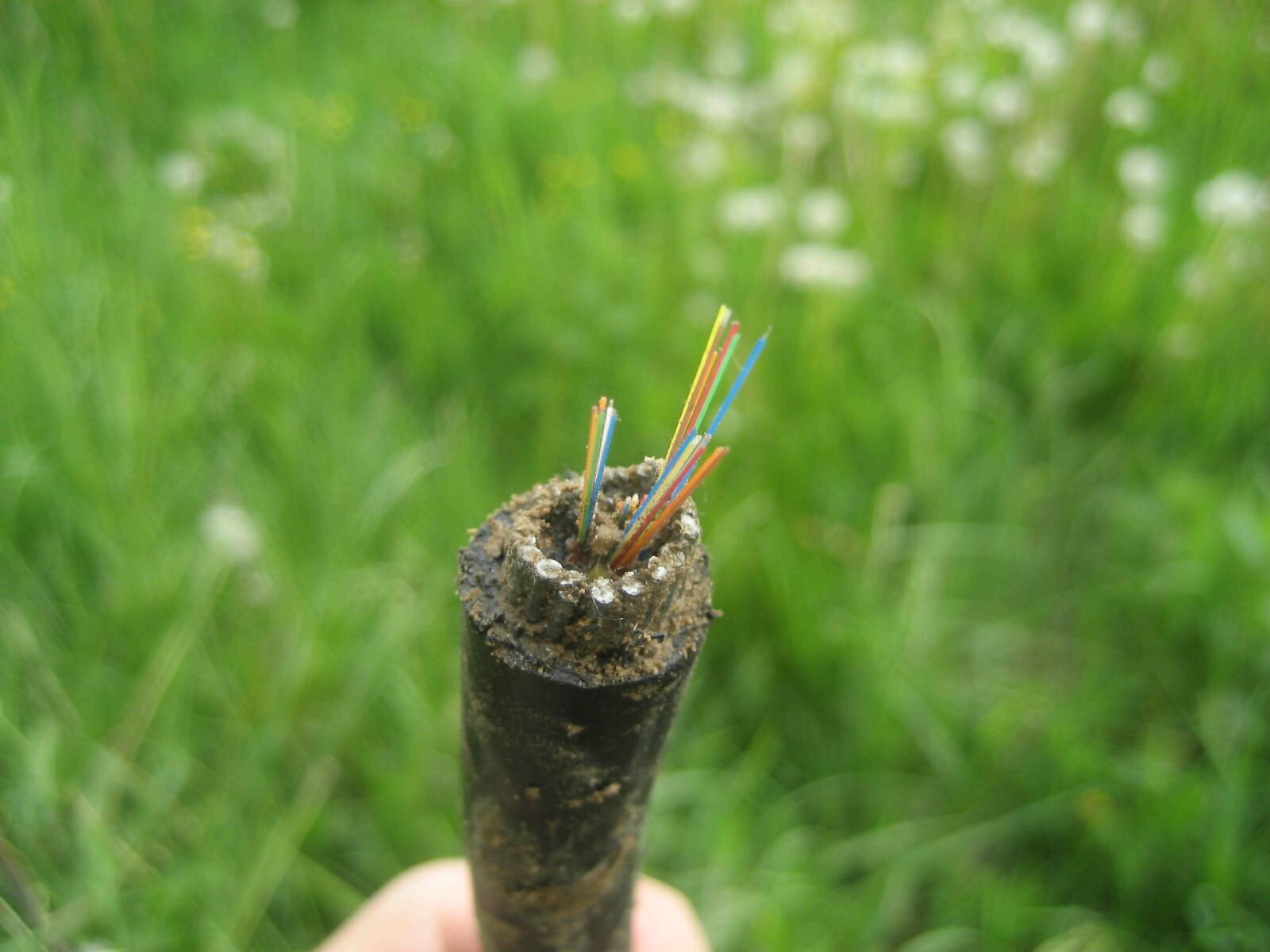

Насчет незачеканили концы у Самарцев броня хорошо гидрофобом пропитана, плюс то что тянули кабель означает что метра два кабеля отрежут, плюс мы узнали что это кабель 4х8 волокон :)

Share this post


Link to post
Share on other sites
а что за спиральная хрень намотаная на медную трубку?
это значит что кабель медный цепанули :) и делали муфту... и не трубка а жила 1,2мм.. читайте

"Кабели симметричные высокочастотные с кордельно-полистирольной изоляцией" http://kabelsvyazi.ru/kmv/4.html

по свежему столбику-табличке понятно кого была медяшка ЭНЕРГОСВЯЗЬ, АО "МОСЭНЕРГО" :) и телефон кабельщиков :).

Тогда вдогонку глупый вопрос: зачем используют такой кабель? Почему не обычную оптику, если для связи? Спасибо)

Share this post


Link to post
Share on other sites
а что за спиральная хрень намотаная на медную трубку?
это значит что кабель медный цепанули :) и делали муфту... и не трубка а жила 1,2мм.. читайте

"Кабели симметричные высокочастотные с кордельно-полистирольной изоляцией" http://kabelsvyazi.ru/kmv/4.html

по свежему столбику-табличке понятно кого была медяшка ЭНЕРГОСВЯЗЬ, АО "МОСЭНЕРГО" :) и телефон кабельщиков :).

Тогда вдогонку глупый вопрос: зачем используют такой кабель? Почему не обычную оптику, если для связи? Спасибо)

Кабель междугородней связи скорее всего одна 4-рка кордельная изоляция- воздух уменьшает емкость.. используется в старых системах связи К-60, ИКМ-120 и прочих... для чего им "МОСЭНЕРГО" нужна эта линия нужно у них спросить- ТФ связь каналы передачи данных и управления телеметрии... например подстанция находится далеко, а диспетчерская находится где-то в центре города надо ее же связать :), между подстанциями обычно идет по ВЧ связи- по тем-же проводам где и "электричество".

Почему не обычную оптику? так система старая-работает нормально когда делали явно оптики не было- не было рентабельно...

PS А тут замену кладут в землю- и случайно цепанули- повредили старый но рабочий кабель, связисты стали гневаться, приехали раскопали вдоль своей линии в каждую сторону по 1 метру вставили кусок кабеля-ремонтную вставку... вот так и влияет новая технология на старую :)







Share this post


Link to post
Share on other sites

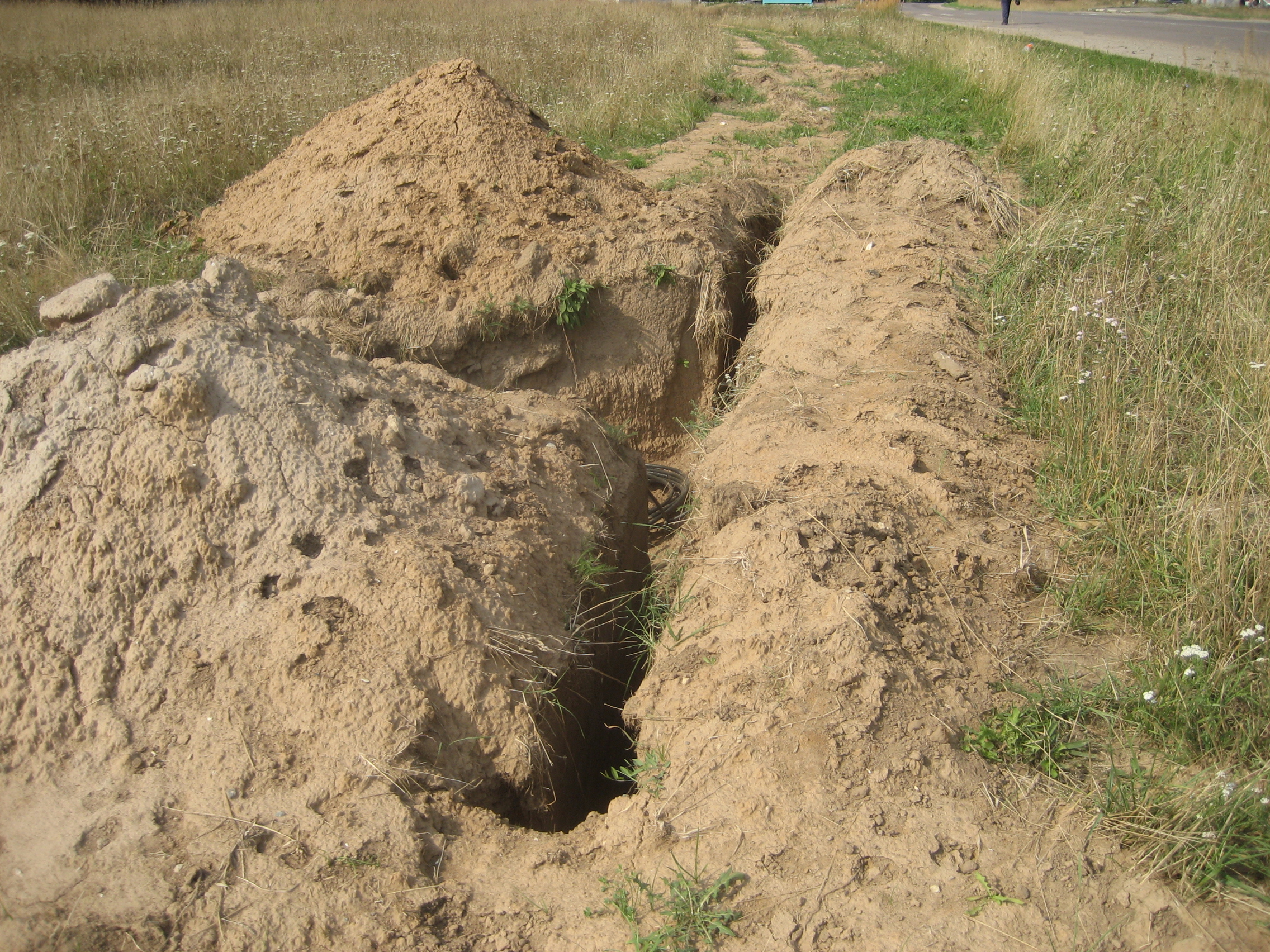

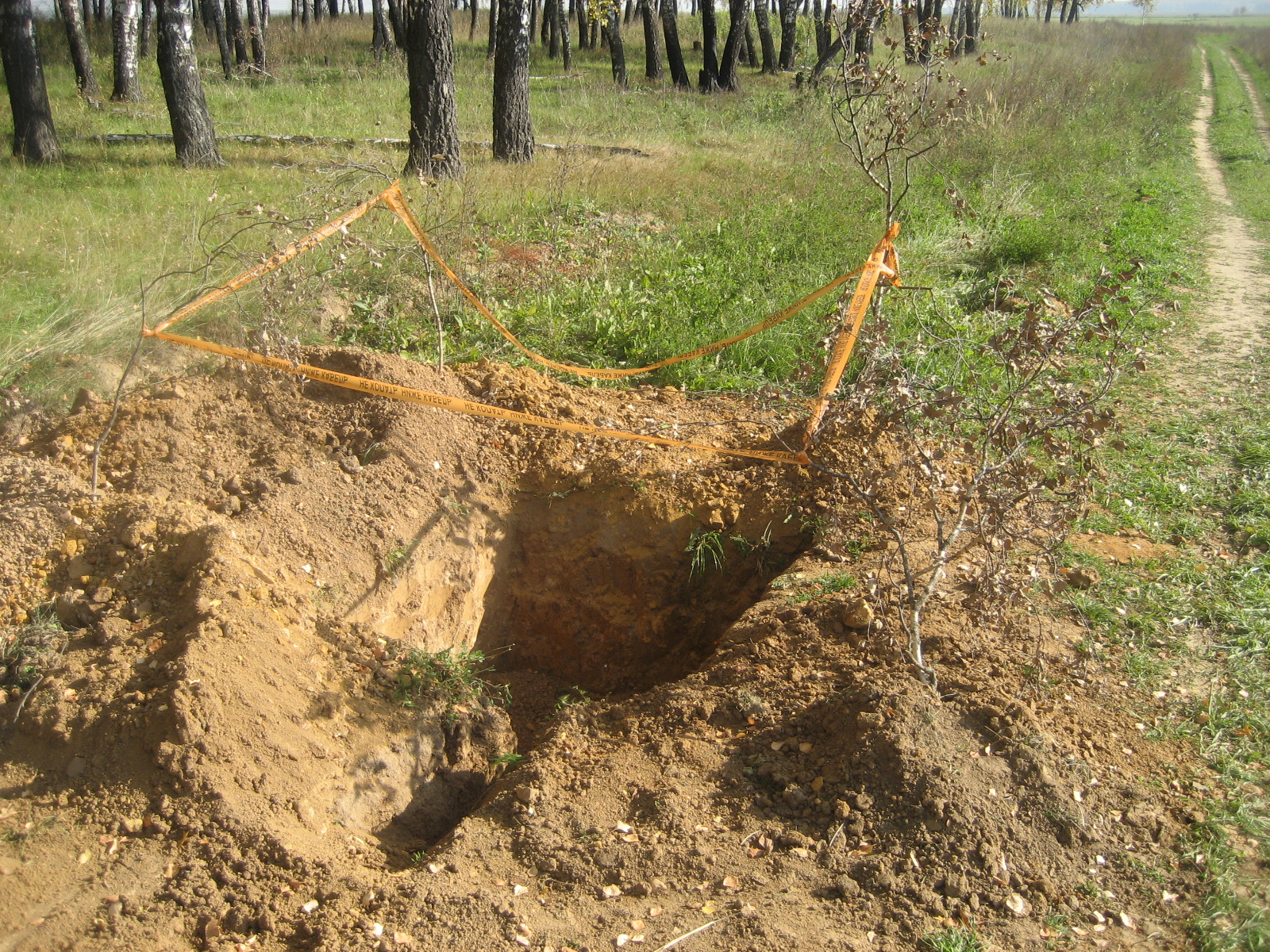

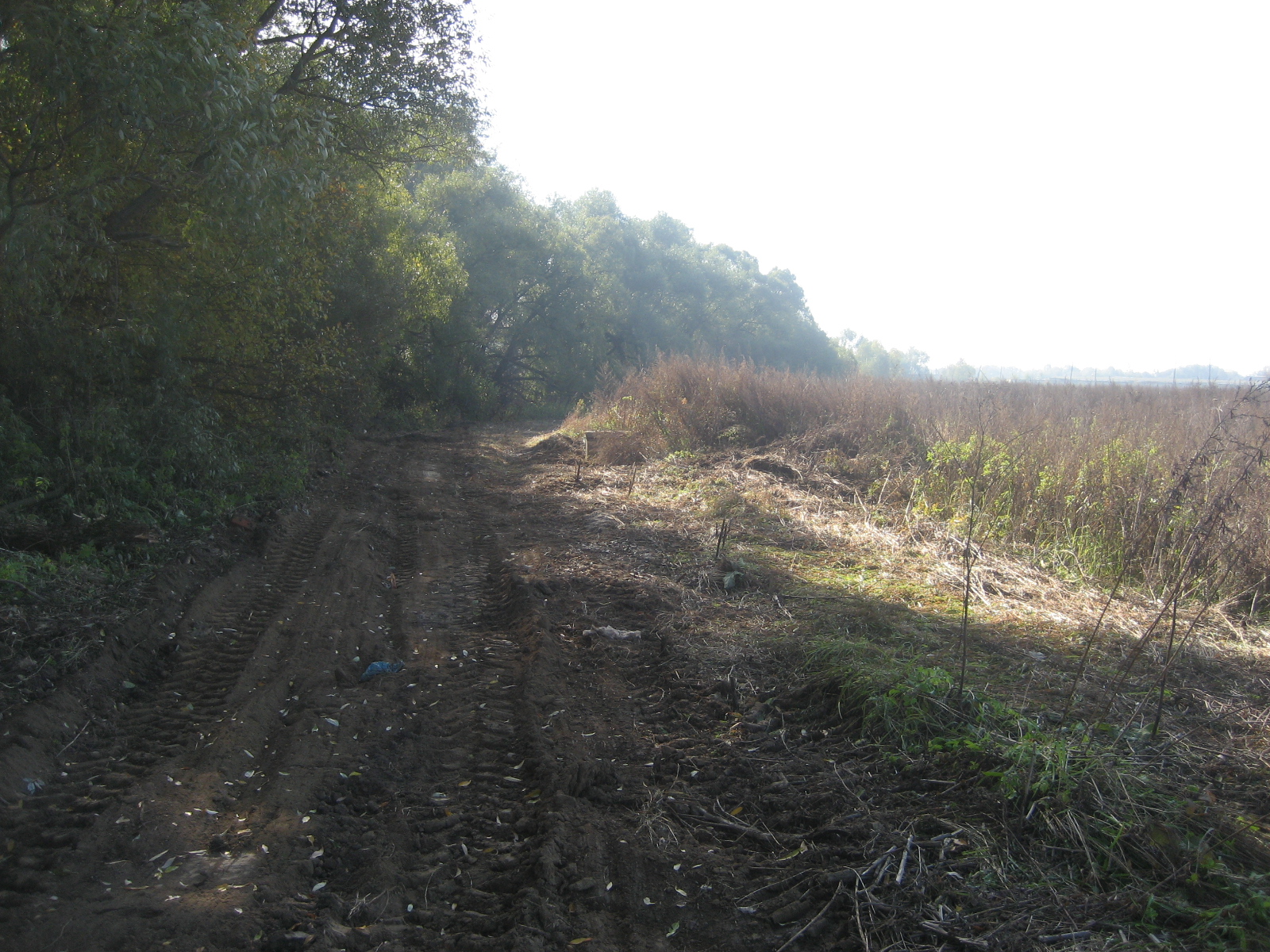

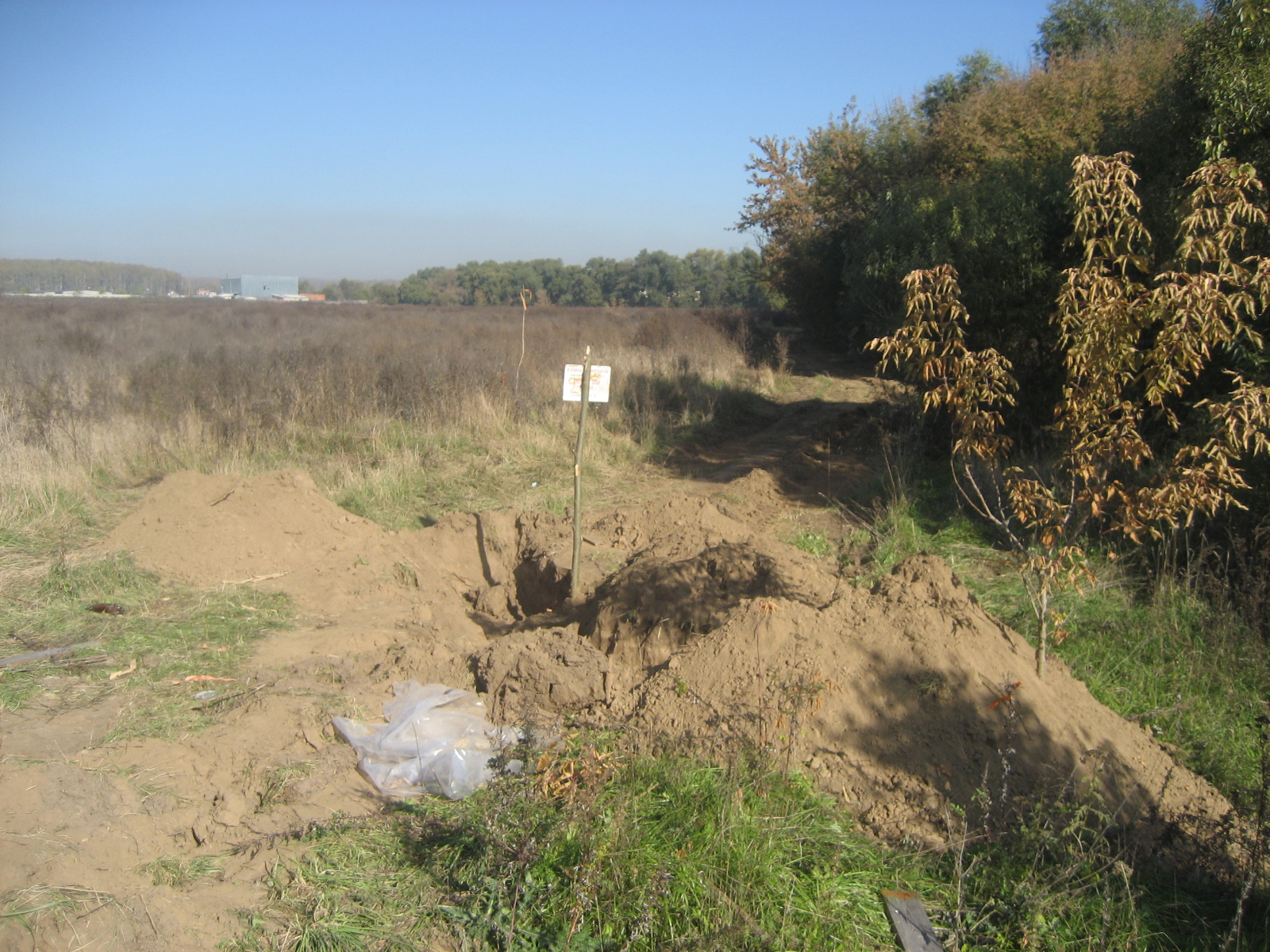

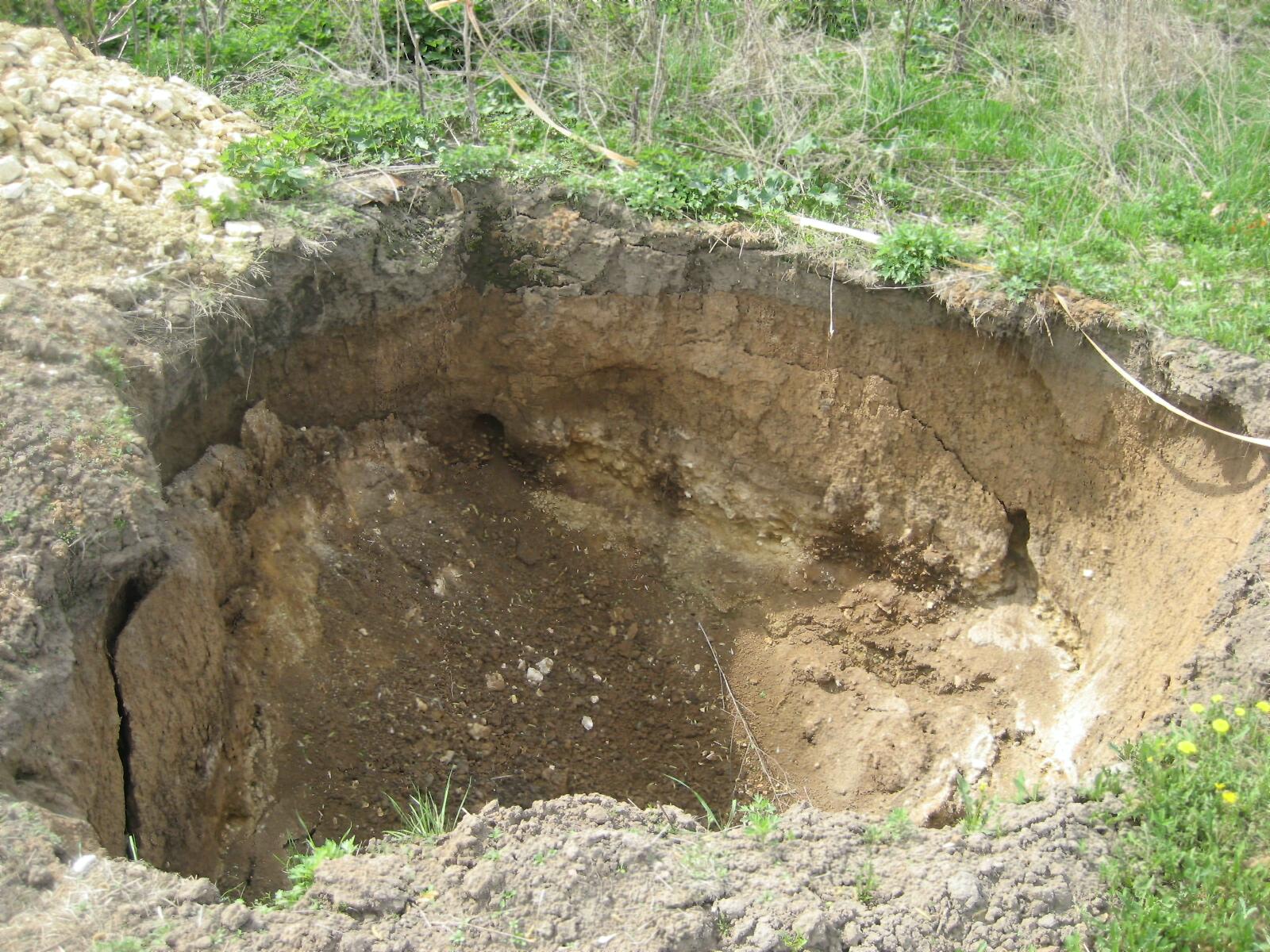

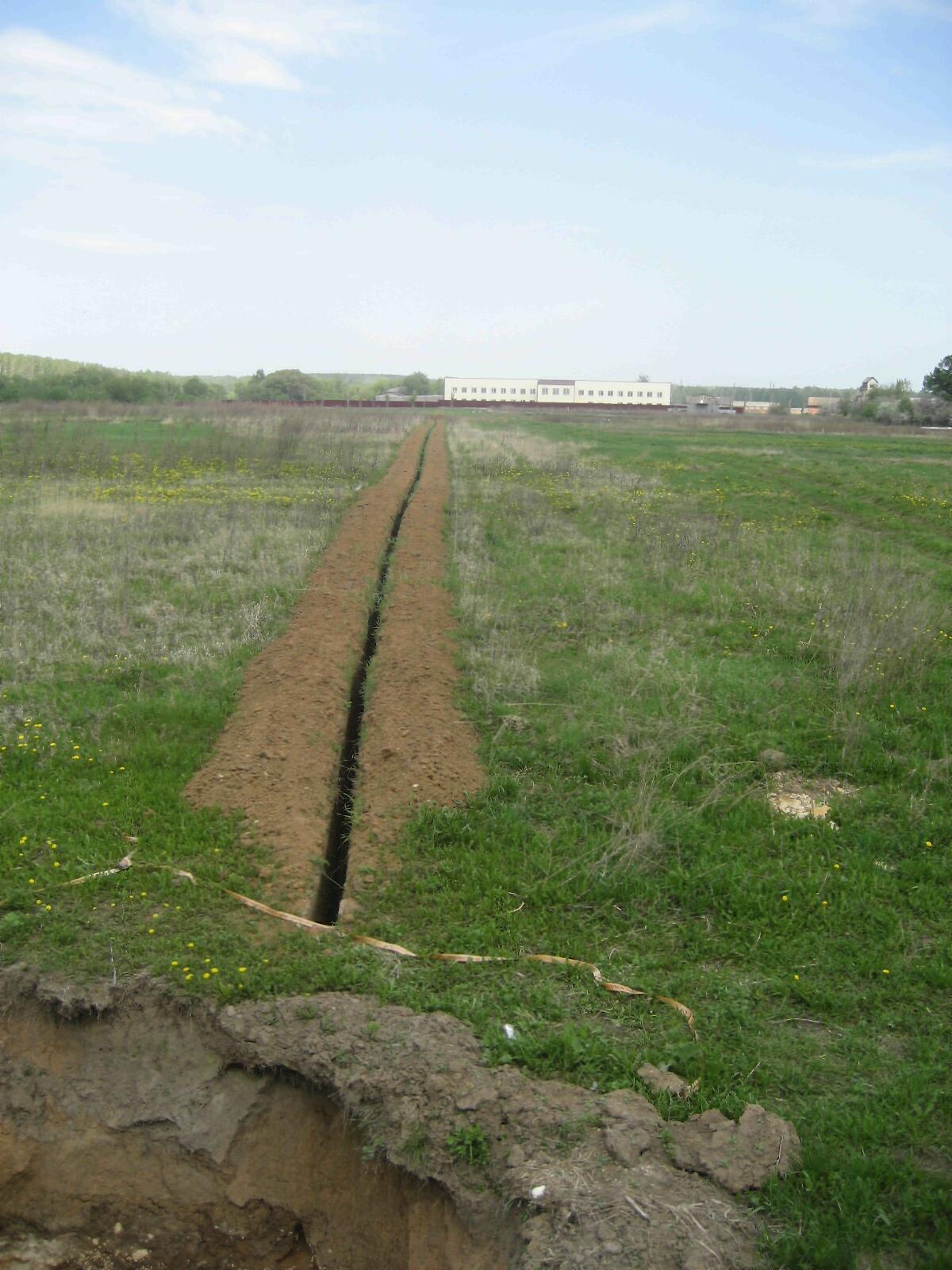

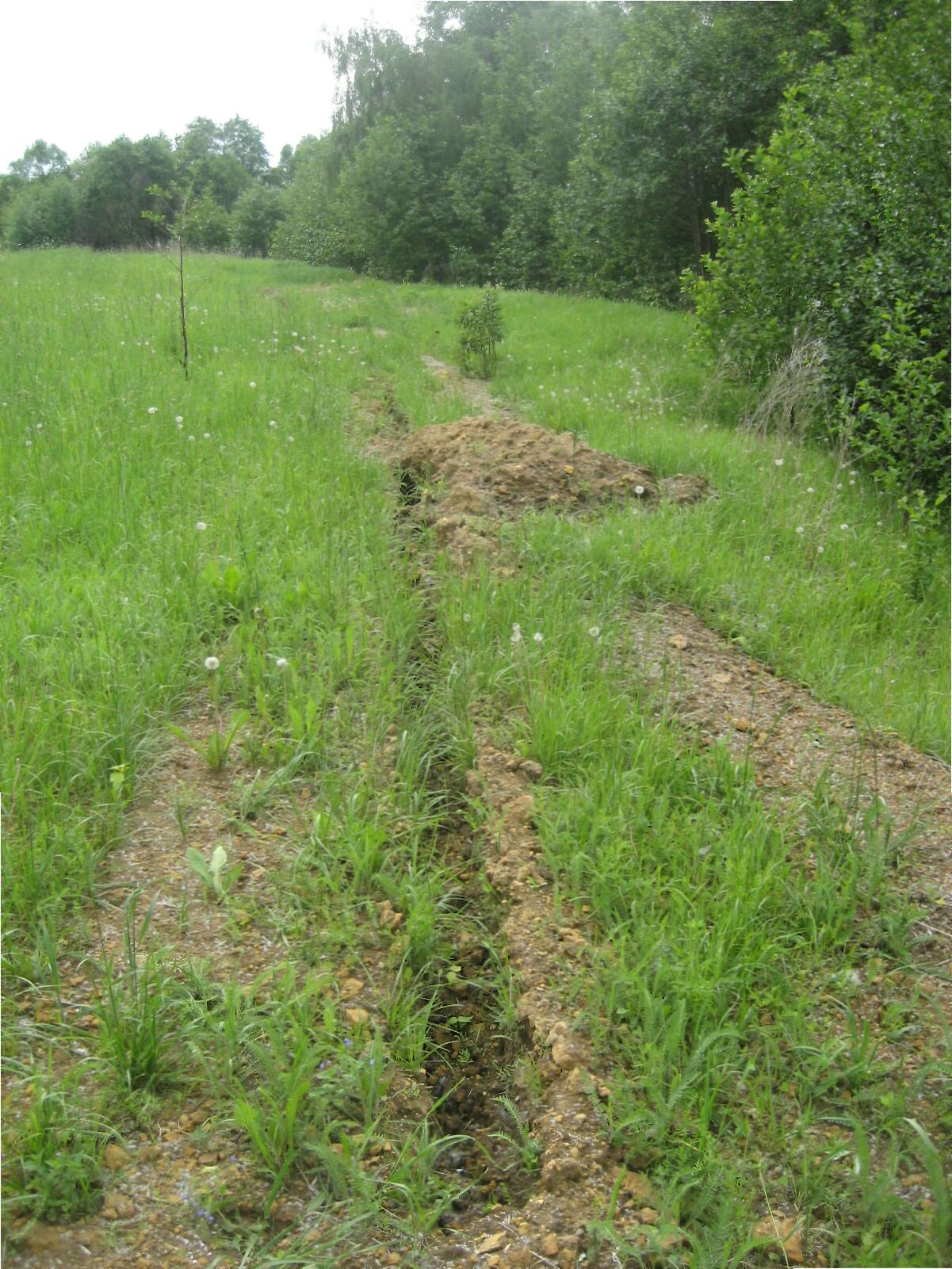

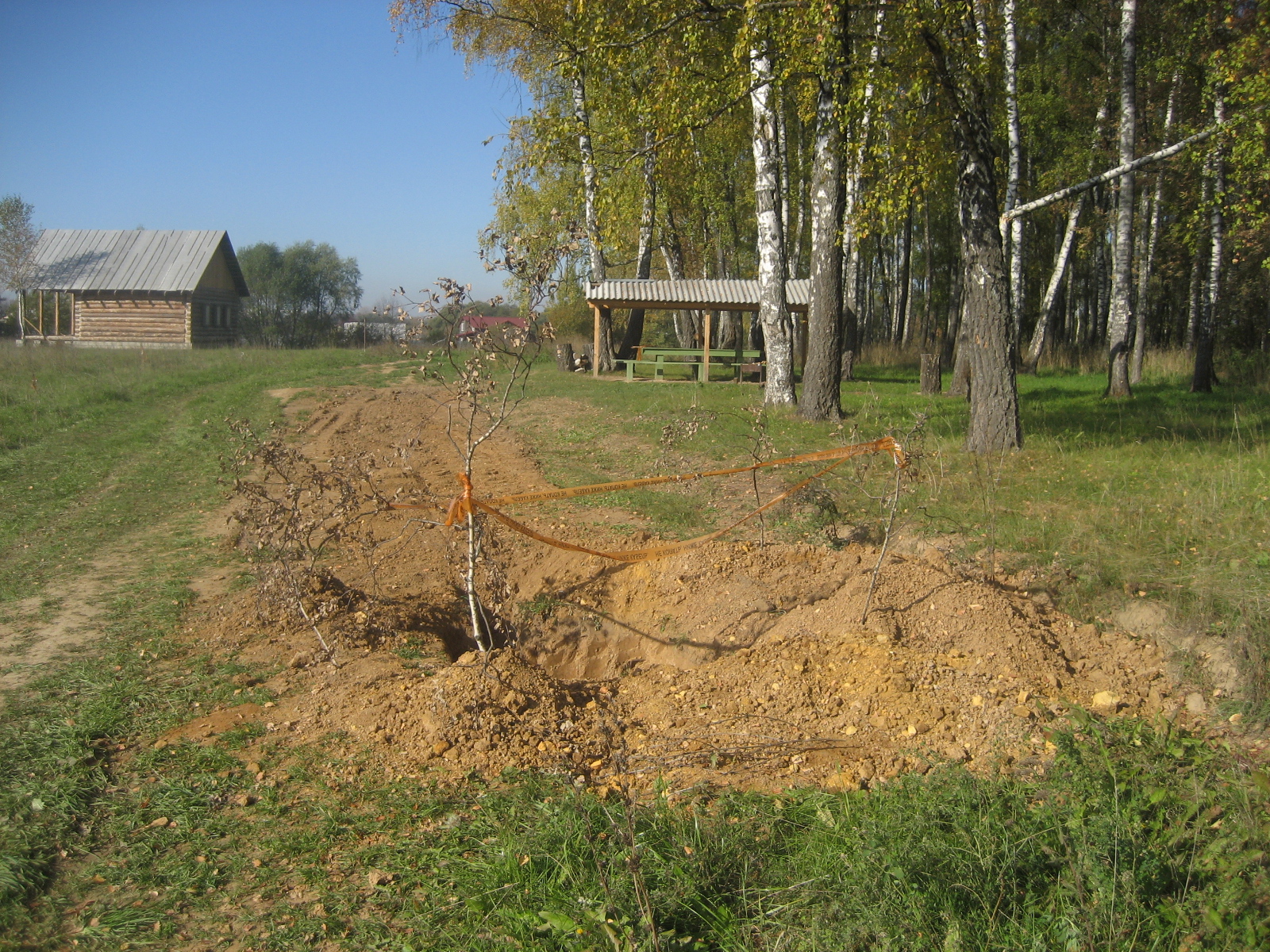

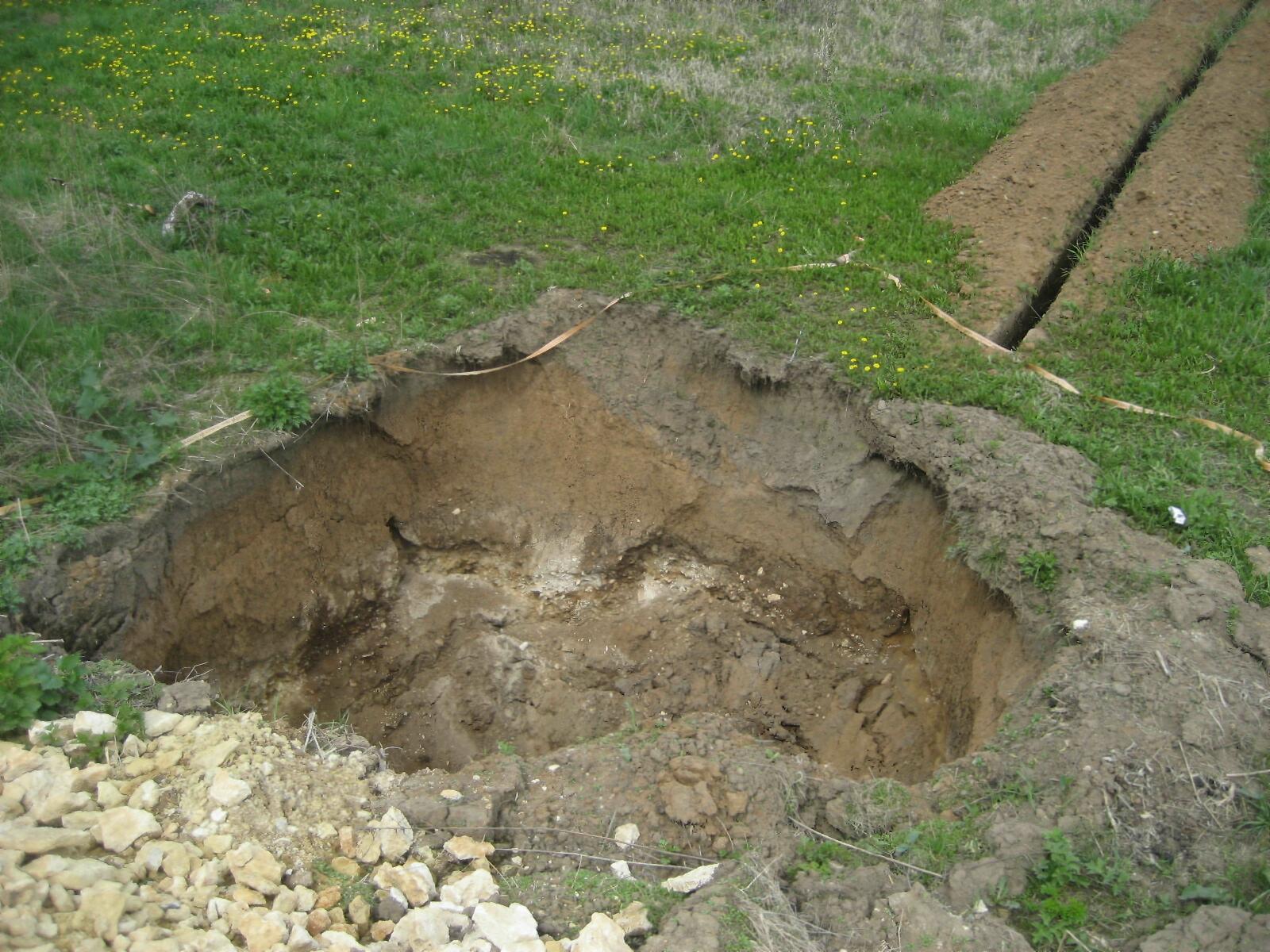

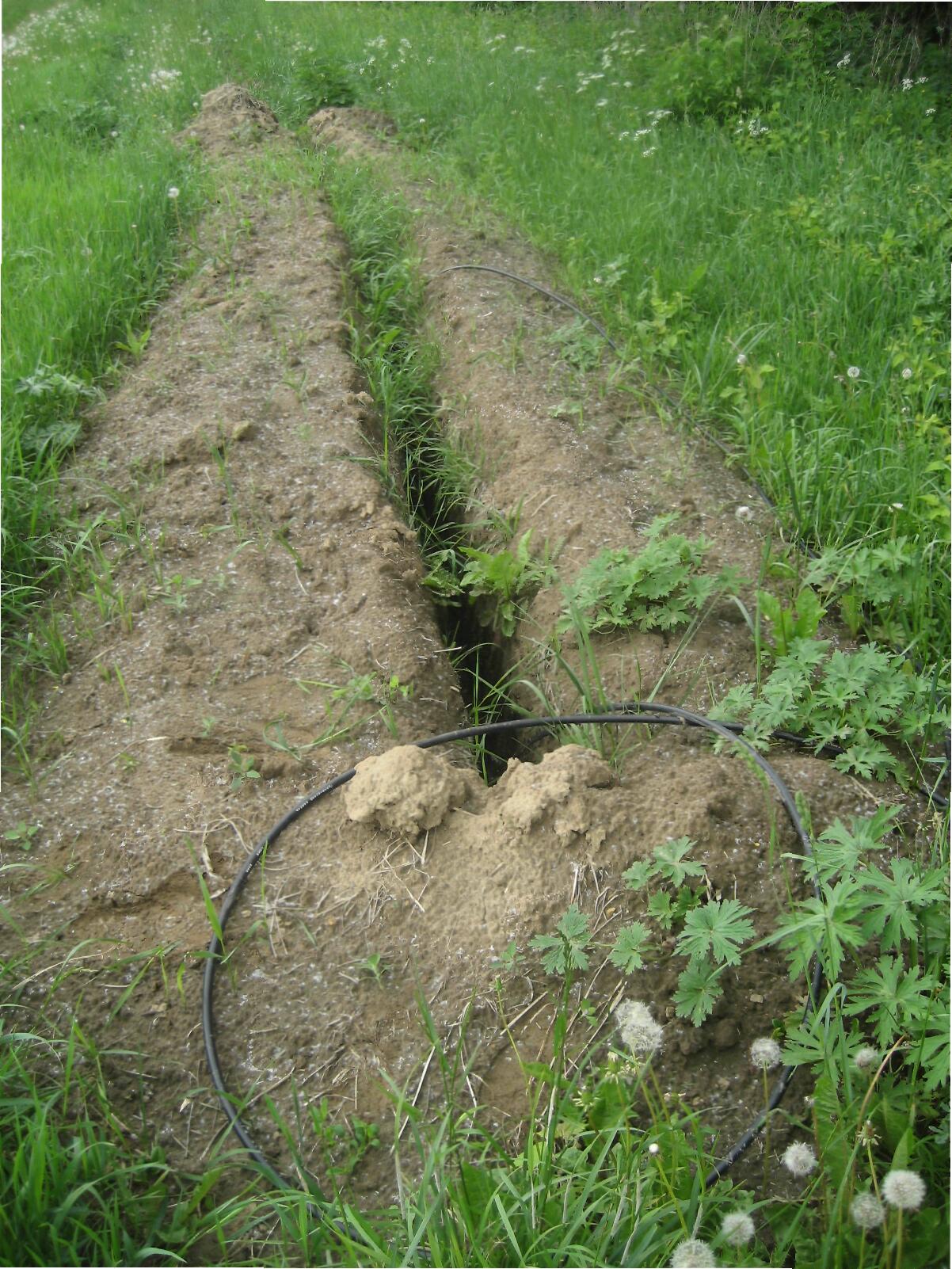

Опять же Коломенский р-он. Вдоль трассы Черкизово - Коломна до пересечения с "рязанкой" встречаются такие ямы.post-66834-093663300 1313247893_thumb.jpgpost-66834-097728300 1313247962_thumb.jpgpost-66834-055004300 1313248065_thumb.jpg

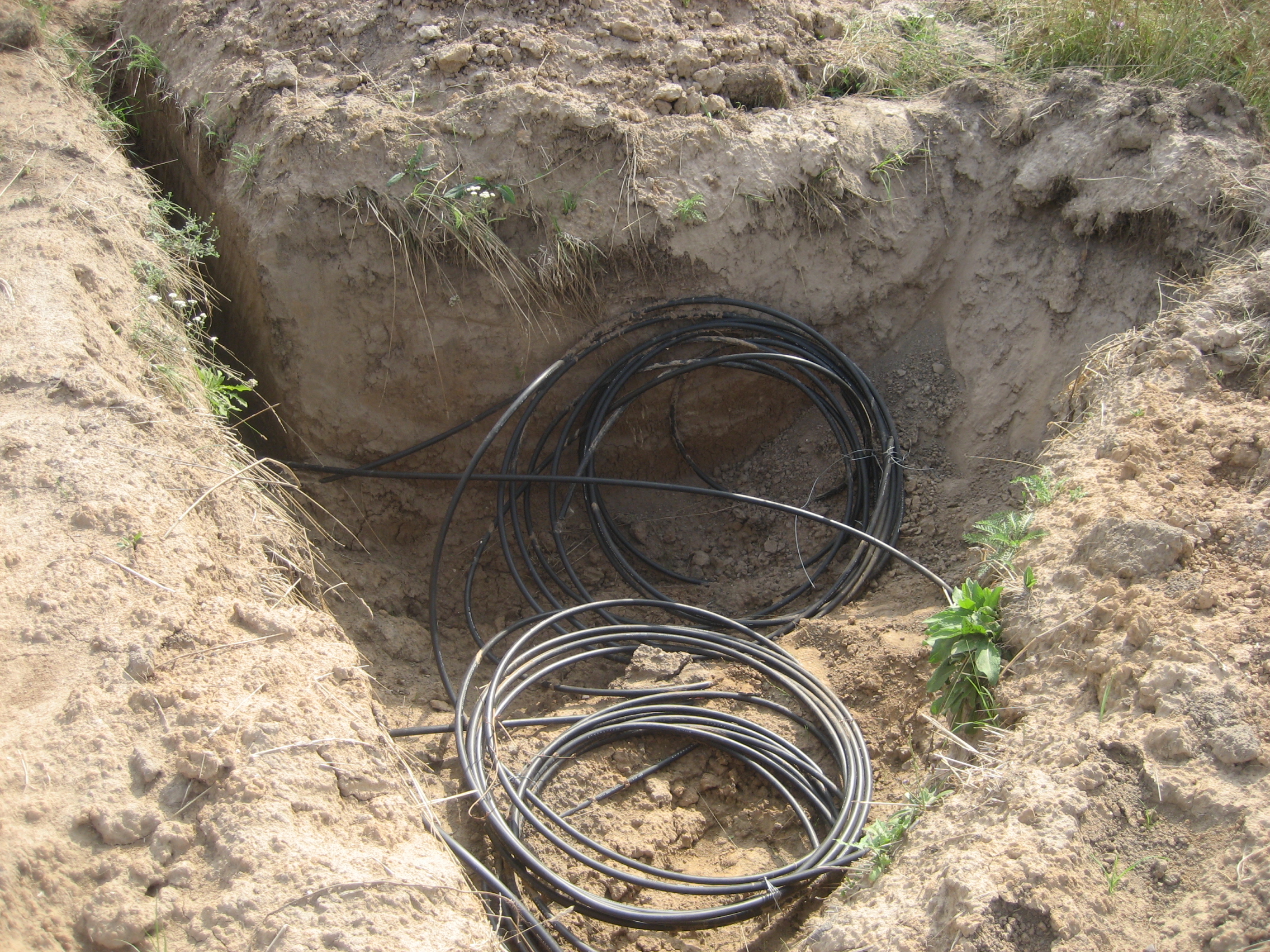

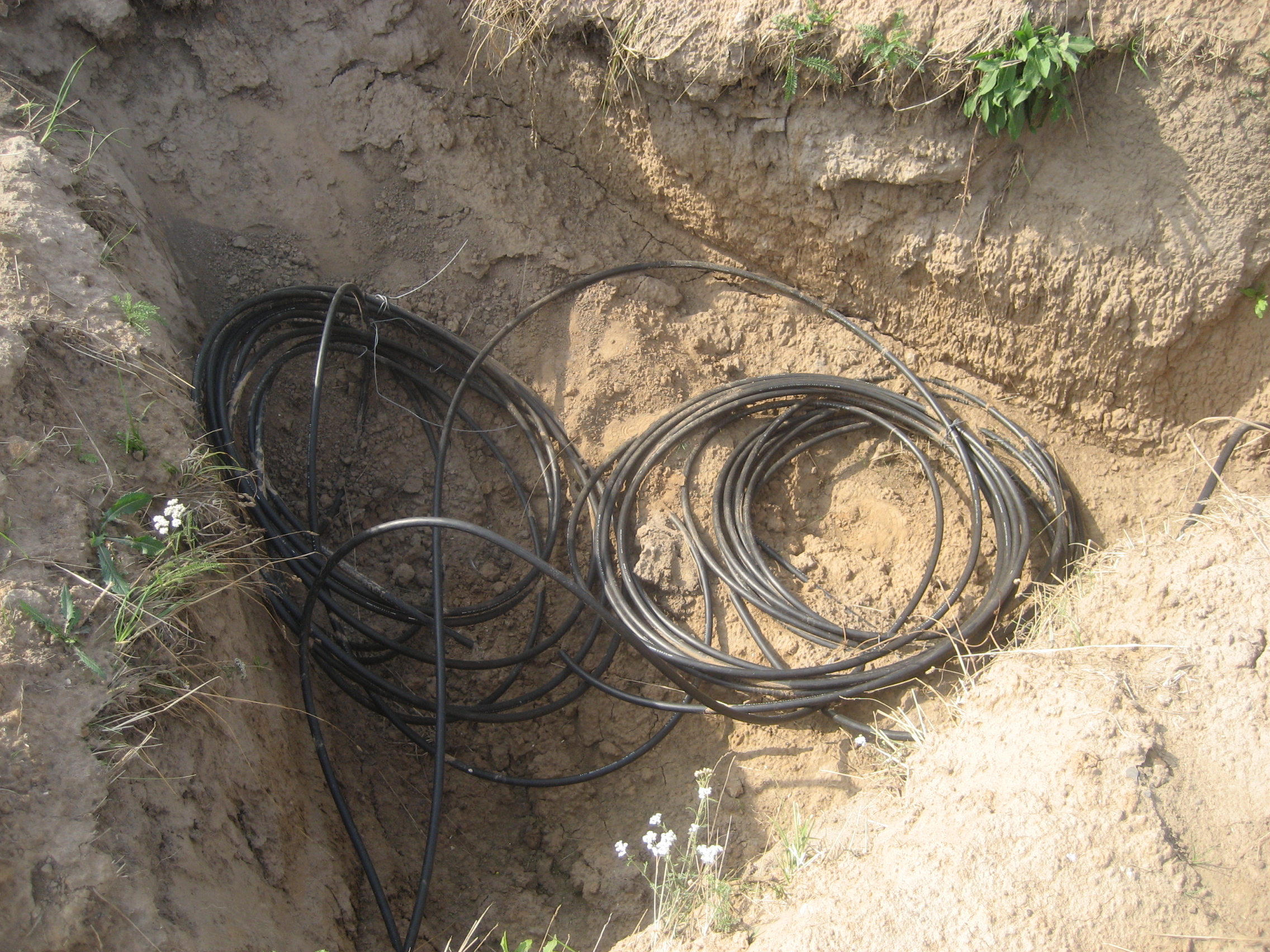

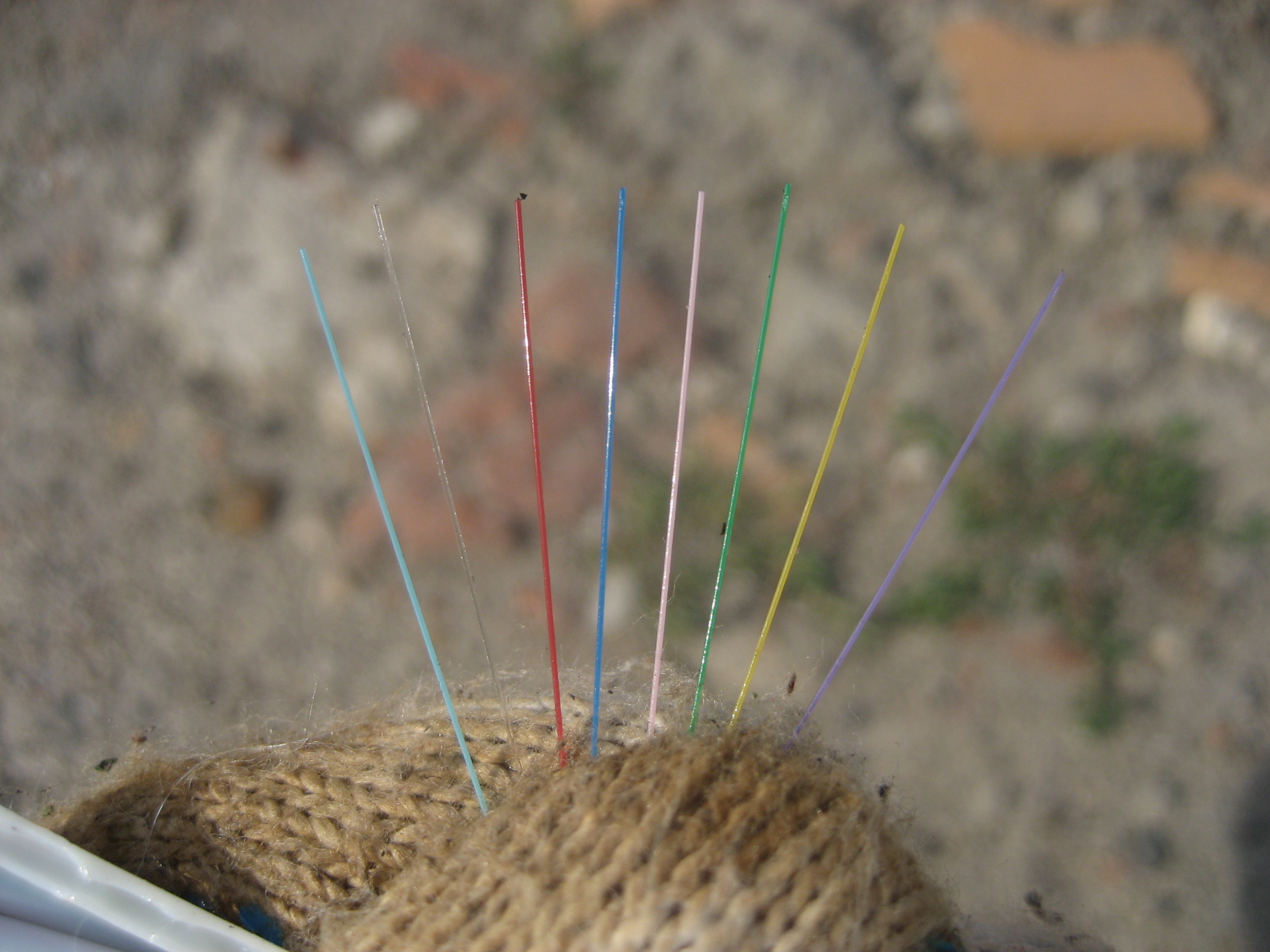

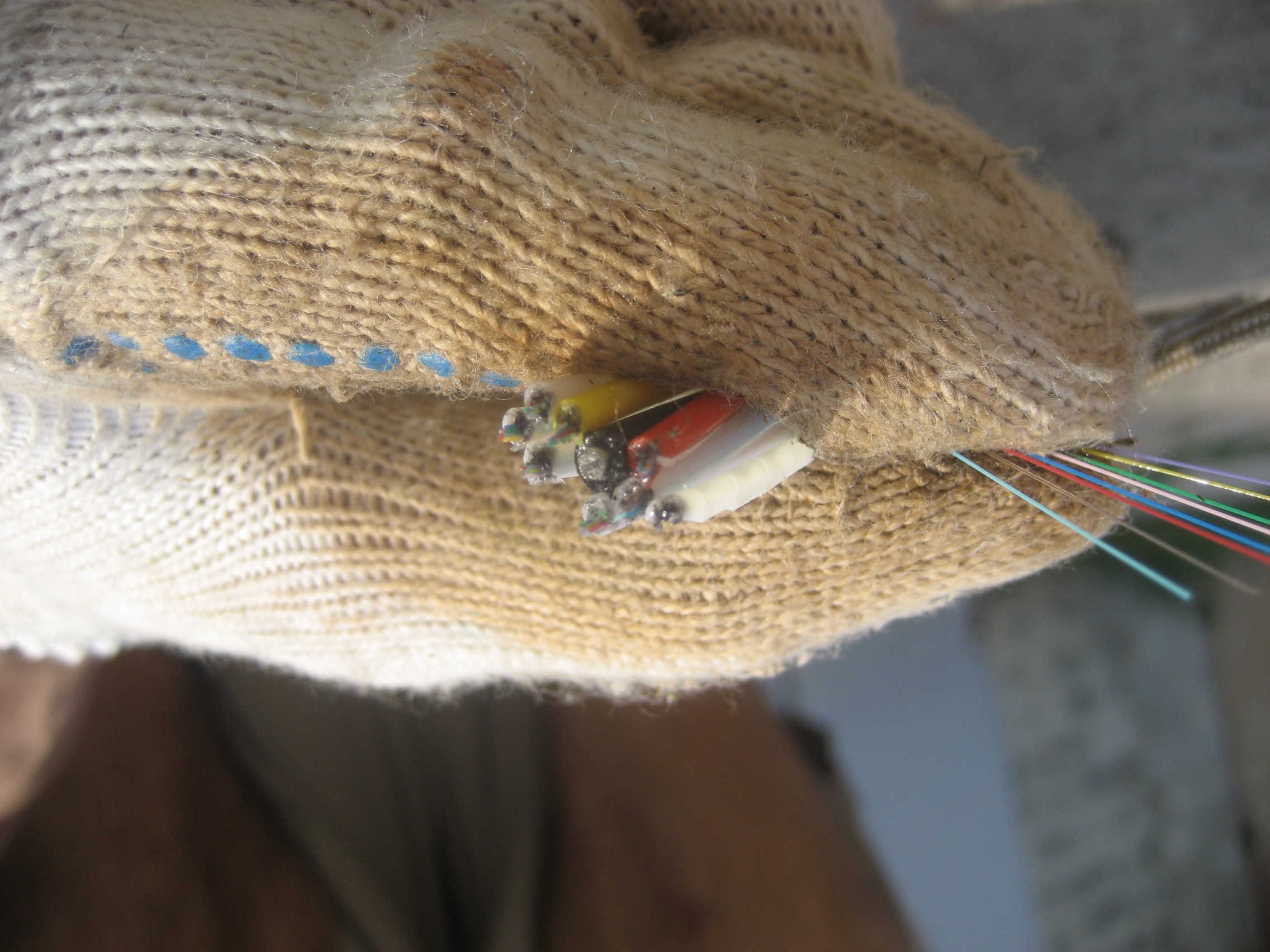

Содержимое ям: post-66834-082174300 1313248180_thumb.jpgpost-66834-042145000 1313248225_thumb.jpgpost-66834-093181300 1313248254_thumb.jpgpost-66834-054480400 1313248296_thumb.jpg

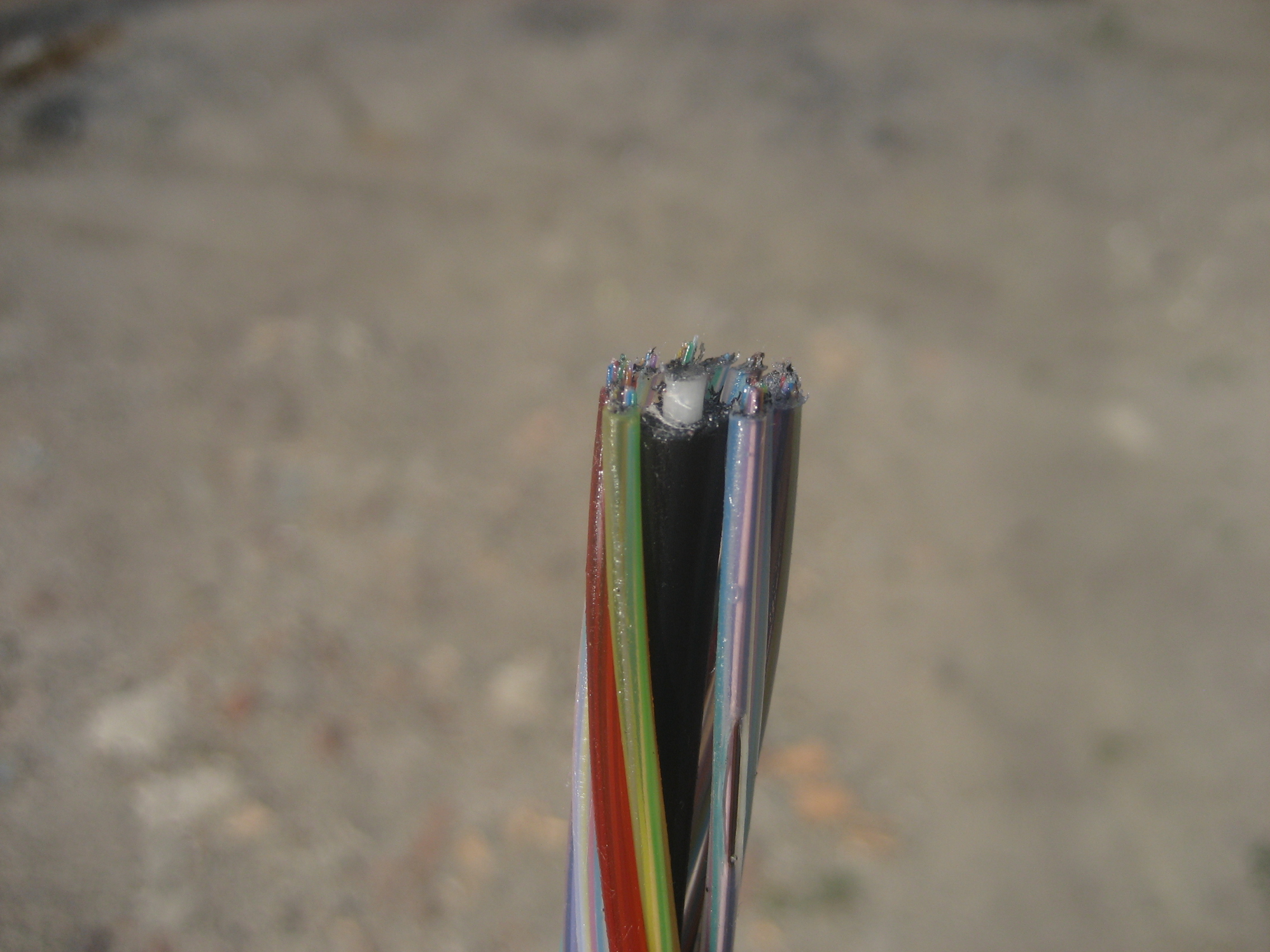

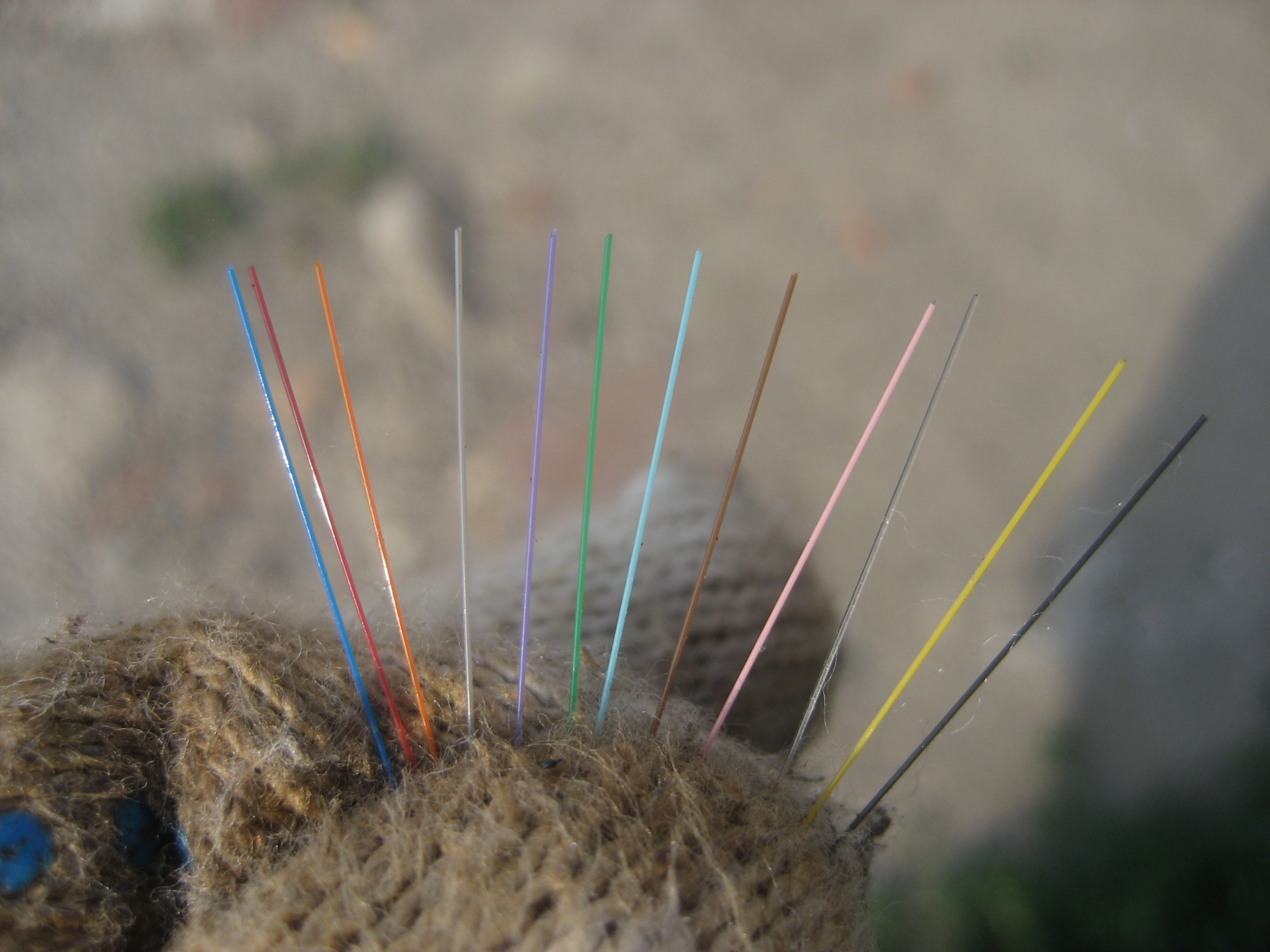

А еще вот такой:

post-66834-007054300 1313248385_thumb.jpg

post-66834-032496200 1313248421_thumb.jpg

post-66834-056469700 1313248449_thumb.jpg

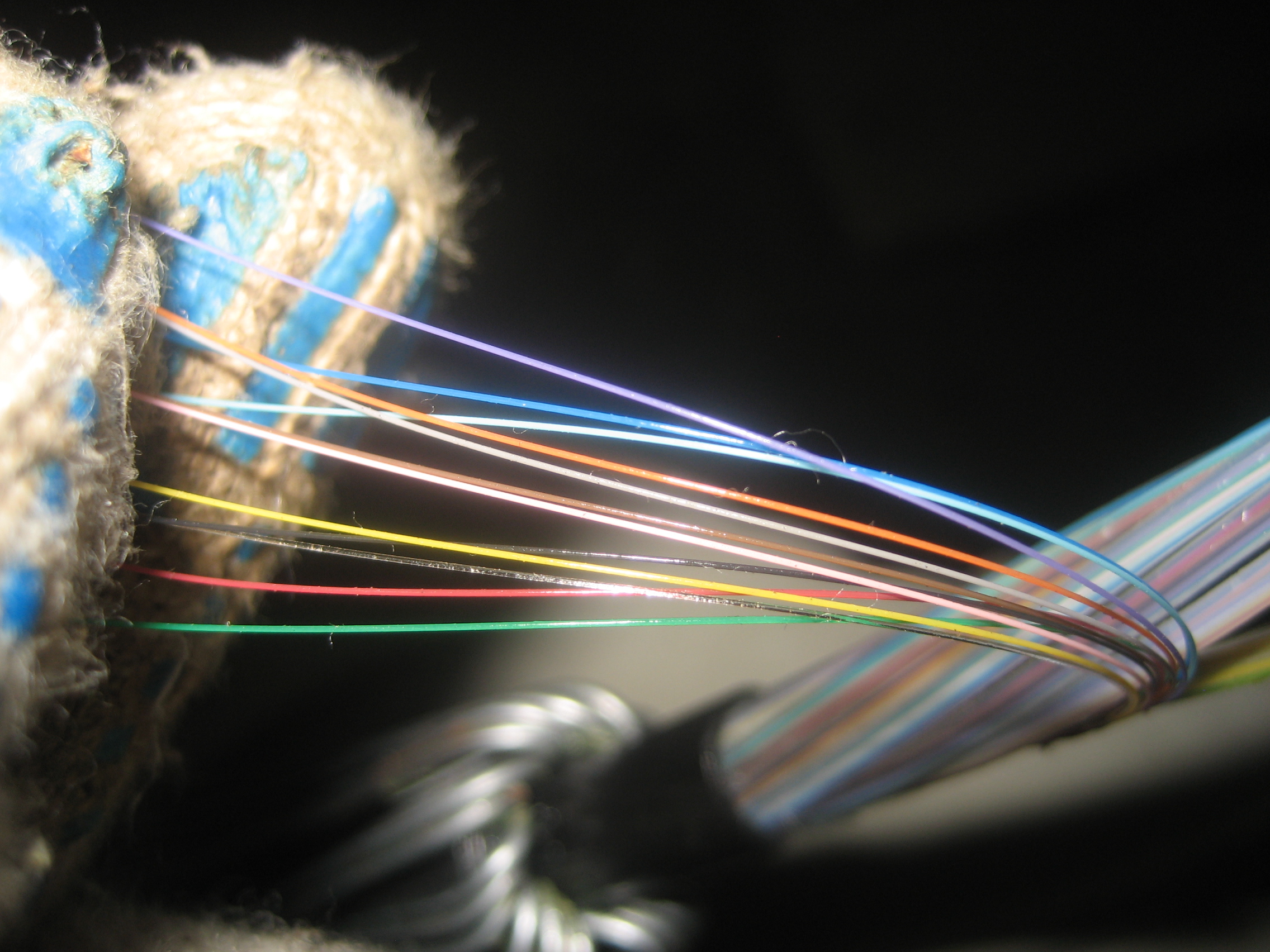

post-66834-009085700 1313248554_thumb.jpg

post-66834-064754500 1313248581_thumb.jpg

Share this post


Link to post
Share on other sites

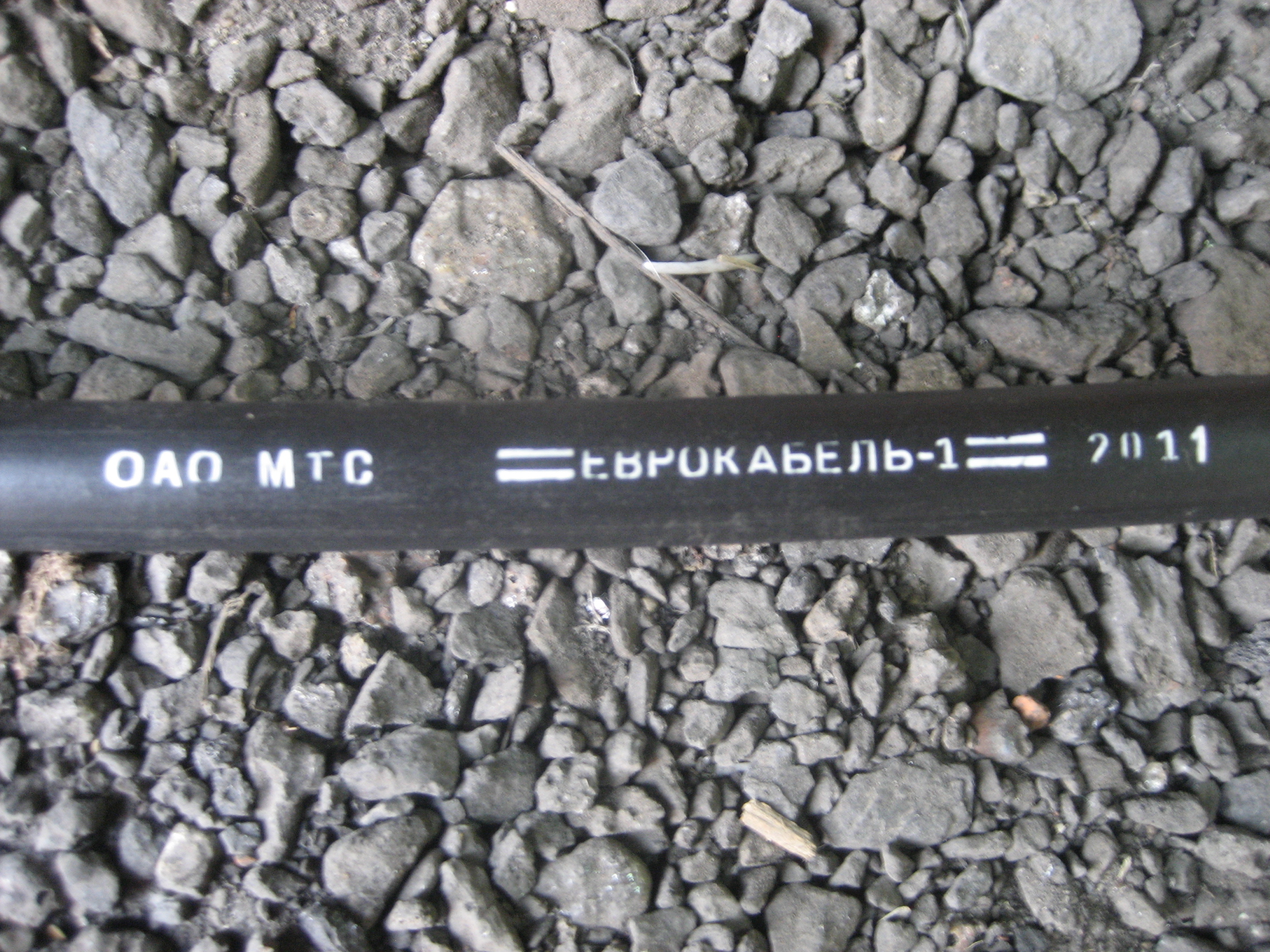

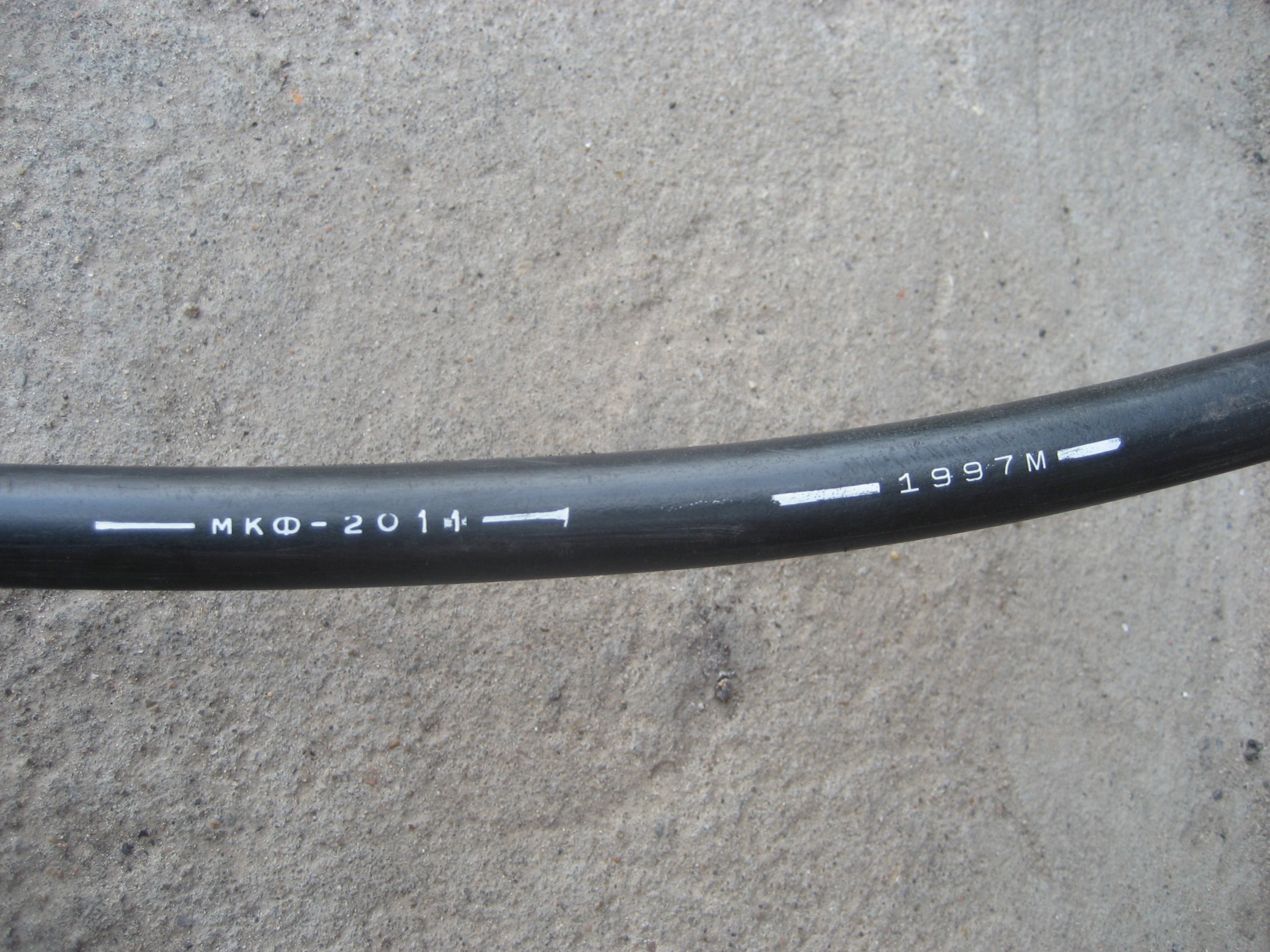

МТС ответвление на базу скорее всего 64х волоконник :) внутренняя магистраль, второй кабель более интересный

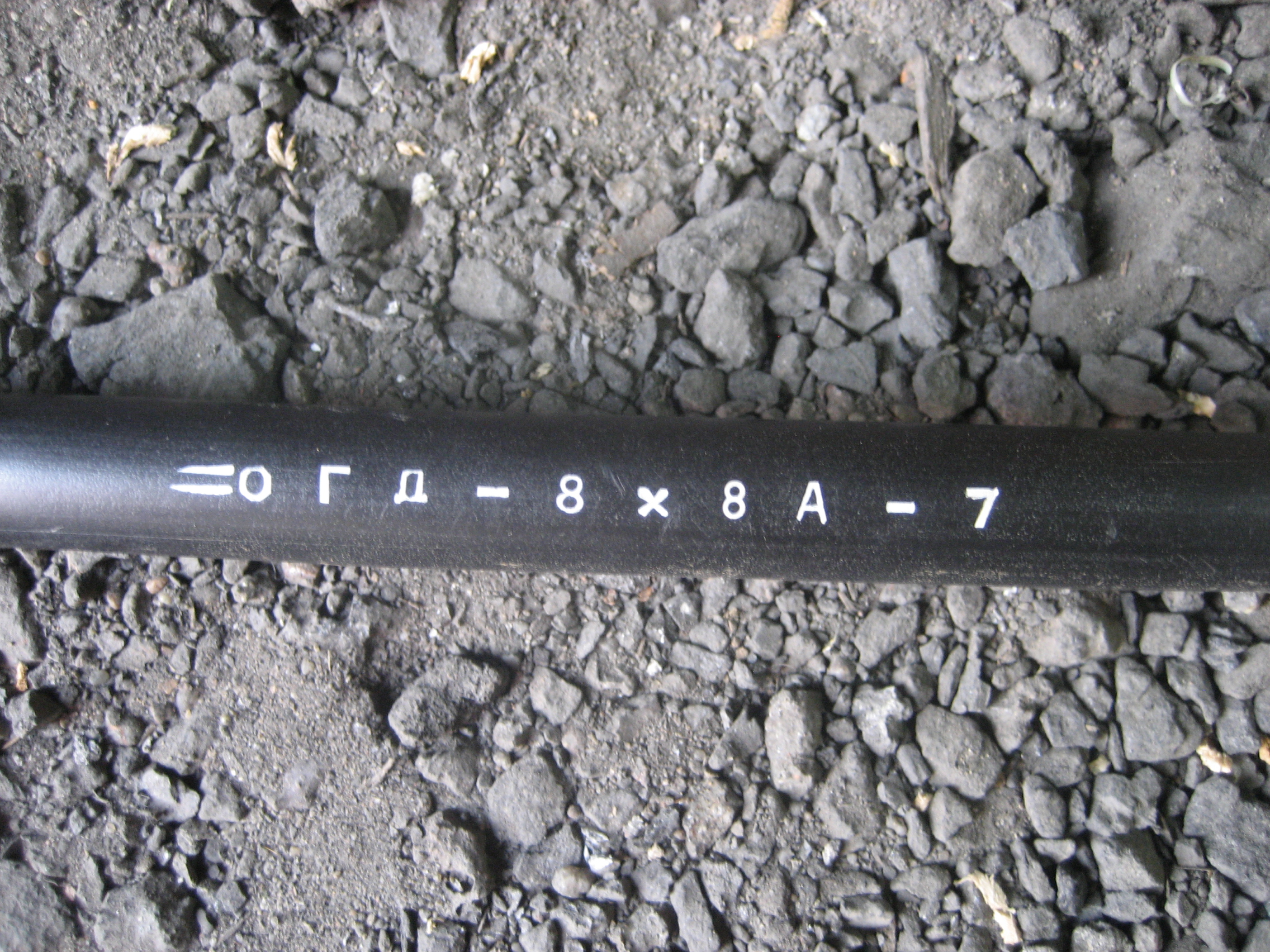

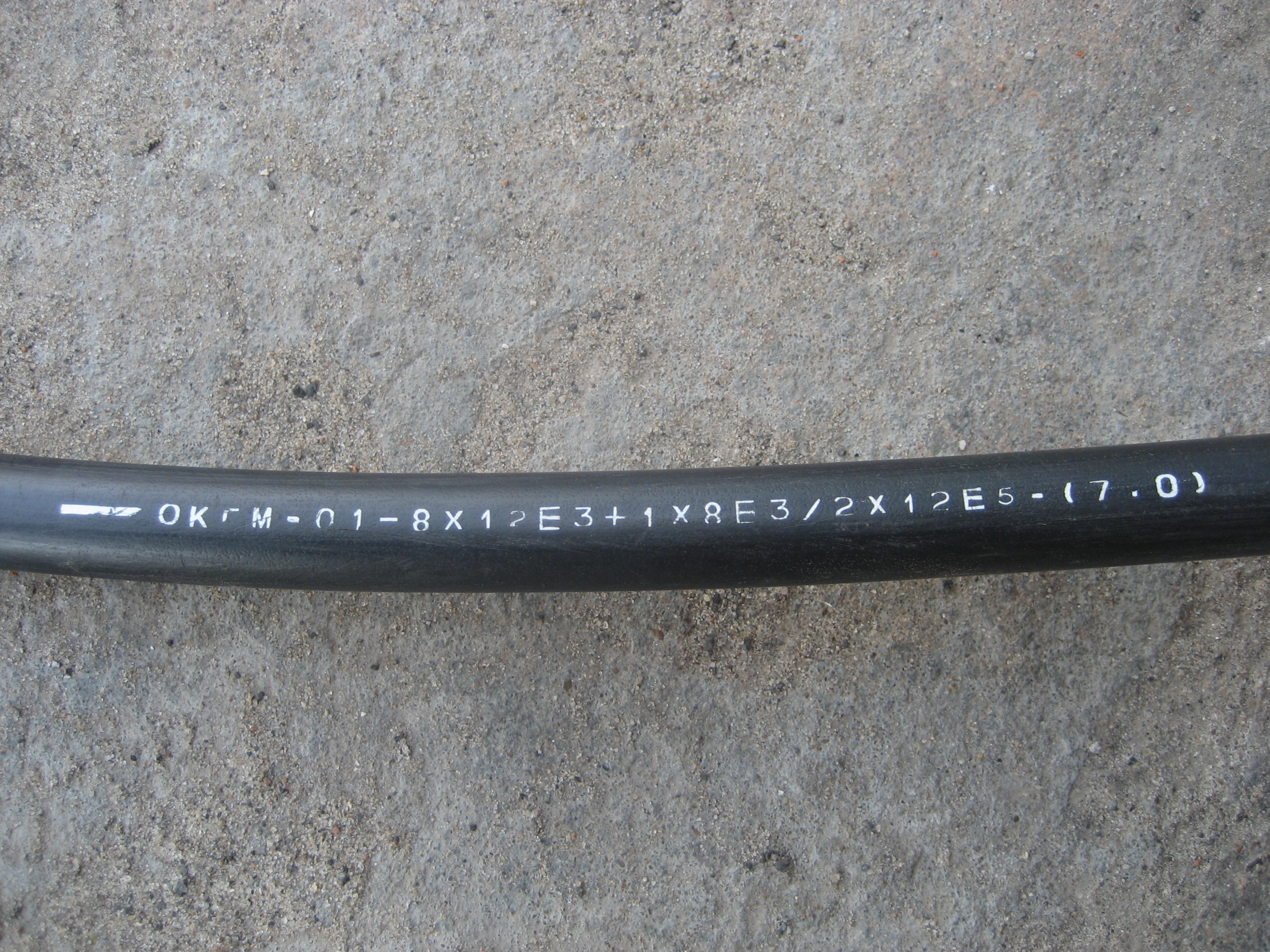

ОКГМ: ОК - Оптический кабель, Г - Грунт, М - Многомодульной конструкции. 01 – многомодульный, ЦСЭ стеклопластиковый стержень

8х12 Е3 т.е. 8 модулей по 12 волокон=96 волокон G.652D + 1 модуль из 8 волокон G.652D + 2 модуля по по 12 волокон G.655....

Т.Е. кабель содержит 11 модулей 104 волокна G.652D и 24 волокна G.655



Неплохо МТС строится :)

Share this post


Link to post
Share on other sites

Бред какой-то: тянули, тянули, недотянули-бросили. В общем даже не важно кто, просто какие-то недоделанные граждане.

Share this post


Link to post
Share on other sites

Тянули- одни, варят другие... вот тебе и вид... через день два явно там будет муфта и все будет закопано

Share this post


Link to post
Share on other sites

Кучеряво живут, 160 волокон за раз в землю зарыть... А насчет недоделанности Прохожий, наверное, прав. Кабелеукладчиком работала одна фирма, на ГНБ - другая, траншею после "бары" закапывали лопатами друзья из солнечного Бишкека. Муфты почему-то кладут непоследовательно. Эти ямы кое-где еще не зарыты, хотя кабель клали больше 2-месяцев назад.

Share this post


Link to post
Share on other sites

К примеру, Ростелек заказывает у ОФС Связьстрой-1 оптический кабель с 252-мя волокнами. тоже нормально так строятся.

Share this post


Link to post
Share on other sites

Даже и не знал что такие кабели вообще бывают в природе. Почему хWDM не использовать? Или это такие короткие пролеты что стекло закопать дешевле будет?

Share this post


Link to post
Share on other sites

хWDM не использовать?

а кто сказал что не использовать? и почему же короткие?

к таким кабелям полагается брать ROADMы типа сюрпаса

получается до 3000км без регенерации.

Share this post


Link to post
Share on other sites

Даже и не знал что такие кабели вообще бывают в природе. Почему хWDM не использовать? Или это такие короткие пролеты что стекло закопать дешевле будет?

закопать 1км 24х волоконного или 160 стоит одни и те же деньги... Самое дорогое- процесс закапывания и согласования полосы отвода.... оно намного дороже чем кабель вместе взятый...

насчет почему DWDM так там 24 волокна G.655 как раз для этого и есть... все остальные волокна так короткие расстояния до 150км :)

Share this post
