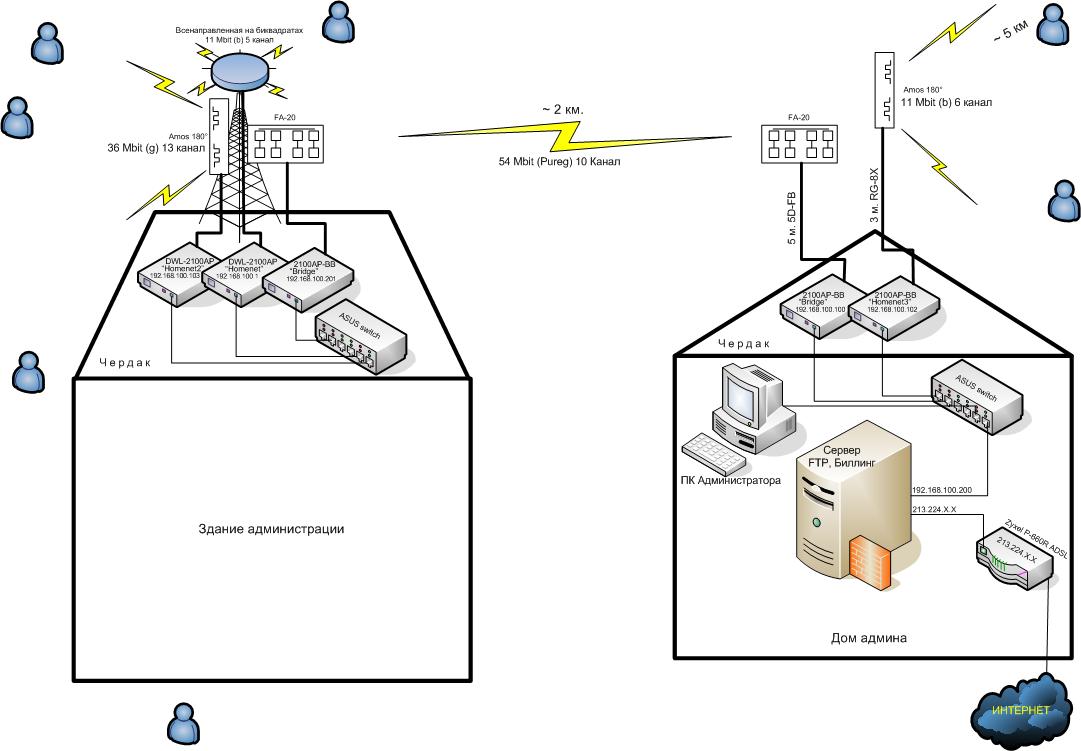

=RU= Posted October 23, 2006 Posted October 23, 2006 Уже скоро ровно год как я в поселке поднял радиосетку. Потрачено море нервов и сил. И вот теперь все исправно работает (стучу по дереву). Скажу сразу, делалось в основном не бизнеса а интереса ради, по этому крутой бюджет не планировался. Радиосегмет сети на оборудовании Dlink. Рассказывать об этом оборудовании смысла нет, все и так прекрасно знаю, глючно.... но дешево! Начинал с одной базы на основе DWL-2000AP+, клиенты на PCI. Что удивительно, первые 2-3 месяца все работало здорово, но потом сплошные глюки пошли, зависания, рамс с пингом и подобное. Попробовал 2100AP- ну что сказать, претензий практически нет. Не плохая железяка за свои деньги, причем с прошивкой BB еще веселее. На сегодня имею следующую сеть: 5 штук DWL-2100, две из них с прошивой ВВ в режиме моста. Все клиенты на PCI картах DWL-G510 (хреновастая плата), DWL-520 (зверь, но режим 11b и не купить), DWL-G520+ (хорошая плата). У всех клиентов самопальные антенны FA-20 (делал почти все я) и кабель RG-8X от 5 до 12 метров. Клиентов на сегодня 20 штук и планируются еще. Расстояния от 500м. до 5 км. Сеть для раздачи инета (1Мбит), FTP (130 кб\с), сетевые игры, TeamSpeak server. Схему сети прилагаю. Может кому мой опыт пригодится, задавайте вопросы. Скажу, что переделал эксперимента ради много различных всенаправвленных антенн, ну и направленных тоже. Вставить ник Quote
dev_x Posted October 23, 2006 Posted October 23, 2006 А ету вот "всенаправленная на биквадратах" сам делал ?Как работает? поделись конструкцией. Вставить ник Quote
=RU= Posted October 24, 2006 Author Posted October 24, 2006 А ету вот "всенаправленная на биквадратах" сам делал ?Как работает? поделись конструкцией. Схему я не нашел в интернете, только фото. По размерам исодил из стандартной антенны "Биквадрат" (стороны ромбика, расстояние до отражателя), а количество ромбов посчитал по фото антенны с какого-то буржуйского сайта. У меня ромбиков 24 шт. Отражатель круговой из оцинковки. Антенна трубует аккуратного исполения. Геморойная короче, но работает хорошо. На дальнего клиента (2 км.) сигнал 50%. Не помню на каком форуме, но такая антенна уже обсуждалась - поищи по ключевым словам "всенаправленная" или "круговая". Вставить ник Quote
VBM Posted October 24, 2006 Posted October 24, 2006 А ету вот "всенаправленная на биквадратах" сам делал ?Как работает? поделись конструкцией. http://katts.lan23.ru/smf/index.php?topic=466.0 Вставить ник Quote
=RU= Posted October 24, 2006 Author Posted October 24, 2006 А ету вот "всенаправленная на биквадратах" сам делал ?Как работает? поделись конструкцией. http://katts.lan23.ru/smf/index.php?topic=466.0 Нифига это не круговая, это секторная Amos. Просто их там 3 штуки в круг выставили. Отличная антенна и поляризация вертикальная. В личке задали вопрос об обжиме коннектора RP-SMA. Короче делаю так. Ломаю длинковую антенну кусачками, осободив сам коннектор. Аккуратно пассатижами тяну на металлический хвостик коннектора. Он вытаскивается вместе с центральным контактом (трубочка) и изоляцией. Сам хвостик теперь можно выкинуть, а белую изоляцию вернуть на место. Окусываем от центрального контакта остатки волосков кабеля. Берем RG-8X и аккуратно делаем ровный срез. Внушнюю оплетку можно срезать на 10 мм, а можно постараться просто "расшаперить" .К центральной жиле припаиваем контакт (трубочку) в стык и пробуем все это добро вставить в наш коннектор. Белый изолятор RG-8X как раз входит в коннектор. Если внешняя оплетка не обрезалась то можно попробовать натянуть ее на сам коннектор (я не пробовал пока), если обрезалась, то оплетку кабеля скрутить и припаять к коннектору и все это добро плортно обмотать изолентой. Опана, а вот и новости, по моему совету уже состряпали мануальчик ! http://www.wifi-connect.ru/forum/viewtopic.php?t=2265 Вставить ник Quote
adron2 Posted October 24, 2006 Posted October 24, 2006 А ету вот "всенаправленная на биквадратах" сам делал ?Как работает? поделись конструкцией. http://katts.lan23.ru/smf/index.php?topic=466.0 Нифига это не круговая, это секторная Amos. Просто их там 3 штуки в круг выставили. Отличная антенна и поляризация вертикальная. В личке задали вопрос об обжиме коннектора RP-SMA. Короче делаю так. Ломаю длинковую антенну кусачками, осободив сам коннектор. Аккуратно пассатижами тяну на металлический хвостик коннектора. Он вытаскивается вместе с центральным контактом (трубочка) и изоляцией. Сам хвостик теперь можно выкинуть, а белую изоляцию вернуть на место. Окусываем от центрального контакта остатки волосков кабеля. Берем RG-8X и аккуратно делаем ровный срез. Внушнюю оплетку можно срезать на 10 мм, а можно постараться просто "расшаперить" .К центральной жиле припаиваем контакт (трубочку) в стык и пробуем все это добро вставить в наш коннектор. Белый изолятор RG-8X как раз входит в коннектор. Если внешняя оплетка не обрезалась то можно попробовать натянуть ее на сам коннектор (я не пробовал пока), если обрезалась, то оплетку кабеля скрутить и припаять к коннектору и все это добро плортно обмотать изолентой. Опана, а вот и новости, по моему совету уже состряпали мануальчик ! http://www.wifi-connect.ru/forum/viewtopic.php?t=2265 И теряем при этом 3-4 db сигнала. Я проверял. Таким способом сделаный коннектор и нормальный заводской обжатый нормальным обжимником. Вставить ник Quote
jone88 Posted October 24, 2006 Posted October 24, 2006 И теряем при этом 3-4 db сигнала. Я проверял. Таким способом сделаный коннектор и нормальный заводской обжатый нормальным обжимником. а я просто припаиваю центральную жилу к центральной жиле хвостика, а оплетку к балуну. разницы между "нормальным" коннектором (правда запаяным тоже мной:)) не находил:) Вставить ник Quote
Oleg Bel Posted December 30, 2007 Posted December 30, 2007 DWL-G520+ (хорошая плата). Альтернативные драйвера для этой карты не ставил? Вставить ник Quote
ОРТПЦи Posted July 25, 2008 Posted July 25, 2008 Уже скоро ровно год как я в поселке поднял радиосетку. Потрачено море нервов и сил. И вот теперь все исправно работает (стучу по дереву). Скажу сразу, делалось в основном не бизнеса а интереса ради, по этому крутой бюджет не планировался. Радиосегмет сети на оборудовании Dlink. Рассказывать об этом оборудовании смысла нет, все и так прекрасно знаю, глючно.... но дешево! Начинал с одной базы на основе DWL-2000AP+, клиенты на PCI. Что удивительно, первые 2-3 месяца все работало здорово, но потом сплошные глюки пошли, зависания, рамс с пингом и подобное. Попробовал 2100AP- ну что сказать, претензий практически нет. Не плохая железяка за свои деньги, причем с прошивкой BB еще веселее.На сегодня имею следующую сеть: 5 штук DWL-2100, две из них с прошивой ВВ в режиме моста. Все клиенты на PCI картах DWL-G510 (хреновастая плата), DWL-520 (зверь, но режим 11b и не купить), DWL-G520+ (хорошая плата). У всех клиентов самопальные антенны FA-20 (делал почти все я) и кабель RG-8X от 5 до 12 метров. Клиентов на сегодня 20 штук и планируются еще. Расстояния от 500м. до 5 км. Сеть для раздачи инета (1Мбит), FTP (130 кб\с), сетевые игры, TeamSpeak server. Схему сети прилагаю. Может кому мой опыт пригодится, задавайте вопросы. Скажу, что переделал эксперимента ради много различных всенаправвленных антенн, ну и направленных тоже. где-то читал про антенну из консервной банки. мне кажется стоило бы попробовать. Вставить ник Quote
l-servise2 Posted July 28, 2008 Posted July 28, 2008 ну как там твоя сеть? работает? какие траблы? ну как там твоя сеть? работает? какие траблы? Вставить ник Quote
scart3 Posted July 28, 2008 Posted July 28, 2008 Удивляюсь некоторым людям , пишут явно фи...ню где-то читал про антенну из консервной банки. мне кажется стоило бы попробовать. И теряем при этом 3-4 db сигнала. Я проверял. Таким способом сделаный коннектор и нормальный заводской обжатый нормальным обжимником. Вставить ник Quote
l-servise2 Posted July 29, 2008 Posted July 29, 2008 Удивляюсь некоторым людям , пишут явно фи...нюгде-то читал про антенну из консервной банки. мне кажется стоило бы попробовать. И теряем при этом 3-4 db сигнала. Я проверял. Таким способом сделаный коннектор и нормальный заводской обжатый нормальным обжимником. Он это, кроме витой пары ничего в руках не держал, вот и обжимает теперь все нормальными обжимниками:)) Ой, прости меня господи, я и сам иногда как ляпну что нить.... Вставить ник Quote
scherba Posted July 29, 2008 Posted July 29, 2008 Уже скоро ровно год как я в поселке поднял радиосетку. Потрачено море нервов и сил. И вот теперь все исправно работает (стучу по дереву). Скажу сразу, делалось в основном не бизнеса а интереса ради, по этому крутой бюджет не планировался. Радиосегмет сети на оборудовании Dlink. Рассказывать об этом оборудовании смысла нет, все и так прекрасно знаю, глючно.... но дешево! Начинал с одной базы на основе DWL-2000AP+, клиенты на PCI. Что удивительно, первые 2-3 месяца все работало здорово, но потом сплошные глюки пошли, зависания, рамс с пингом и подобное. Попробовал 2100AP- ну что сказать, претензий практически нет. Не плохая железяка за свои деньги, причем с прошивкой BB еще веселее.На сегодня имею следующую сеть: 5 штук DWL-2100, две из них с прошивой ВВ в режиме моста. Все клиенты на PCI картах DWL-G510 (хреновастая плата), DWL-520 (зверь, но режим 11b и не купить), DWL-G520+ (хорошая плата). У всех клиентов самопальные антенны FA-20 (делал почти все я) и кабель RG-8X от 5 до 12 метров. Клиентов на сегодня 20 штук и планируются еще. Расстояния от 500м. до 5 км. Сеть для раздачи инета (1Мбит), FTP (130 кб\с), сетевые игры, TeamSpeak server. Схему сети прилагаю. Может кому мой опыт пригодится, задавайте вопросы. Скажу, что переделал эксперимента ради много различных всенаправвленных антенн, ну и направленных тоже. Добрый вечер. Хочу попросить у Вас помощи. Я вижу вы опытный в построении Wi-fi. Мы с корешом решили построить беспроводную сеть, между нами растояние гдето 350-450 метров. Помехи : 3 древа и линия електропередач(220Вольт). У кореша стоит в доме маршрут Asus WL 500gpv2 и подключен к компу сетевым кабелем. На чердаку стоит AirLive WL 5460AP v2 в которую подключена направленая антена Делинк 12 децебел. С моей стороны на чердаку Dlink DWL G700AP в которую подключена антена Dlink 15 децебел. В доме стоит Wi-fi - карта в компе Dlink DWA 510 с антеной делинк 7 децебел. У меня с комнаты на чердак сигнал 66 - 75%. У кореша сигнал с комнаты на чердак 50-60%. Между нами сигнал 30-35%. Сеть постояно выбивает , работает не стабильно. Может подскажете где что упустили, что сделать чтоб улучшить сигнал между нами хотябы до 70%. Очень нужна Ваша помощь. Заранее благодарен за ответ. Вставить ник Quote
l-servise2 Posted July 30, 2008 Posted July 30, 2008 Добрый вечер. Хочу попросить у Вас помощи. Я вижу вы опытный в построении Wi-fi. Мы с корешом решили построить беспроводную сеть, между нами растояние гдето 350-450 метров. Помехи : 3 древа и линия електропередач(220Вольт). У кореша стоит в доме маршрут Asus WL 500gpv2 и подключен к компу сетевым кабелем. На чердаку стоит AirLive WL 5460AP v2 в которую подключена направленая антена Делинк 12 децебел. С моей стороны на чердаку Dlink DWL G700AP в которую подключена антена Dlink 15 децебел. В доме стоит Wi-fi - карта в компе Dlink DWA 510 с антеной делинк 7 децебел. У меня с комнаты на чердак сигнал 66 - 75%. У кореша сигнал с комнаты на чердак 50-60%. Между нами сигнал 30-35%. Сеть постояно выбивает , работает не стабильно. Может подскажете где что упустили, что сделать чтоб улучшить сигнал между нами хотябы до 70%. Очень нужна Ваша помощь. Заранее благодарен за ответ. Удивительно, я бы до такого не додумался никогда, чтоб с крышей связываться по радио)) Кидай с чердака витуху и будет тебе счастье! AirLive как АП, Dlink в конецептроник(лучше в виву) и клиентом, думаю будет все ок! Вставить ник Quote
scherba Posted July 30, 2008 Posted July 30, 2008 (edited) Удивительно, я бы до такого не додумался никогда, чтоб с крышей связываться по радио)) Кидай с чердака витуху и будет тебе счастье! AirLive как АП, Dlink в конецептроник(лучше в виву) и клиентом, думаю будет все ок! С кабелем понятно, мы собирались заводить с крыши в комнату. Что лучше конецептроник или вива. Как настроить после прошивки я так понимаю после прошивки веб интерфеса нет. За текстовый документ на виву спасибо. а есть такой документи на конецептроник. Edited July 30, 2008 by scherba Вставить ник Quote
l-servise2 Posted July 30, 2008 Posted July 30, 2008 (edited) С кабелем понятно, мы собирались заводить с крыши в комнату. Что лучше конецептроник или вива. Как настроить после прошивки я так понимаю после прошивки веб интерфеса нет. За текстовый документ на виву спасибо. а есть такой документи на конецептроник. ты правильно понял, в виве вебморды нет! как настраивать виву в том документе есть, заходишь на нее телнетом и вперед... там в документе описаны все основные команды! вива лучше но начинающим лучше Conceptronic там веб есть! прошивку с описание прикрепил... !!! Никогда не обновлять прошивку через веб-интерфейс Conceptronic.zip Edited July 30, 2008 by l-servise2 Вставить ник Quote
scherba Posted July 30, 2008 Posted July 30, 2008 (edited) Большое Вмм l-servise2 спасибо за оказаную помощь. Завтра перешью точку и раскажу об ощущениях после прошивки. Еще раз большое спасибо. Edited July 30, 2008 by scherba Вставить ник Quote
scherba Posted July 30, 2008 Posted July 30, 2008 Да и еще один вопрос l-servise2 Вы пишете что вива лучше но тяжелее в настройках а Conceptronic для начинающих. Я буду шить Conceptronic но просто хочу понять чем вива лучше Conceptronic и как отражаются ети прошивки на роботе точки. Вставить ник Quote
BudushiyISP Posted August 2, 2008 Posted August 2, 2008 Вы можете ли мне помочь по следующей теме? смотрите по ссылке: http://forum.nag.ru/forum/index.php?showtopic=44166 Незнаю какие лучше самодельные антенны использовать из тех, что указаны здесь: http://www.lan23.ru/wifi/wifiant.html Вставить ник Quote
temoha Posted December 9, 2008 Posted December 9, 2008 А инет у кого берёшь???? А то я тоже хочу заморочеться с WI-FI. Есть смысл брать инет со спутников + распределение нагрузки, или нет смысла???? или лучше у местного??? по ADSL? Да и ищё вопрос Есть смысл ставить дорогое оборудование на телевезионную вышку (100-150 метров) чтобы на одну точку подключить до 1000 пользователей??? Оборудование LIBRA(http://www.comptek.ru/wireless/gil/libra.html)??? Вставить ник Quote
itl2044 Posted December 9, 2008 Posted December 9, 2008 Есть смысл ставить дорогое оборудование на телевезионную вышку (100-150 метров) чтобы на одну точку подключить до ------->1000<------- пользователей???Да, да! конечно есть!!!!!Только город сообщите, и примерную дату установки. Мы построим сцену, и соорудим места для сидения - на такое зрелище, думаю съедится полмира посмотреть. Вставить ник Quote
temoha Posted December 10, 2008 Posted December 10, 2008 (edited) Прочитай про LIBRA 5816 там до 2000 чел. можно. Я им звонил они сказали что так и есть. itl2044 ты похож на пользователя который недавно где-то на форуме утверждал что по Wi-Fi нельзя на большие расстояния и с преградами на 30км., а у людей все работает!!!!! Edited December 10, 2008 by temoha Вставить ник Quote
sfstudio Posted December 10, 2008 Posted December 10, 2008 Мы построим сцену, и соорудим места для сидения - на такое зрелище, думаю съедится полмира посмотреть. Ага... Это 5ть. 1000рыл на 1ну БС это жёстко. Что-то мне подсказывает что если все включатся разом то коннекта не бует даже стоя у точки рядом. Вставить ник Quote
