Идеальный климатический шкаф

[alibek]

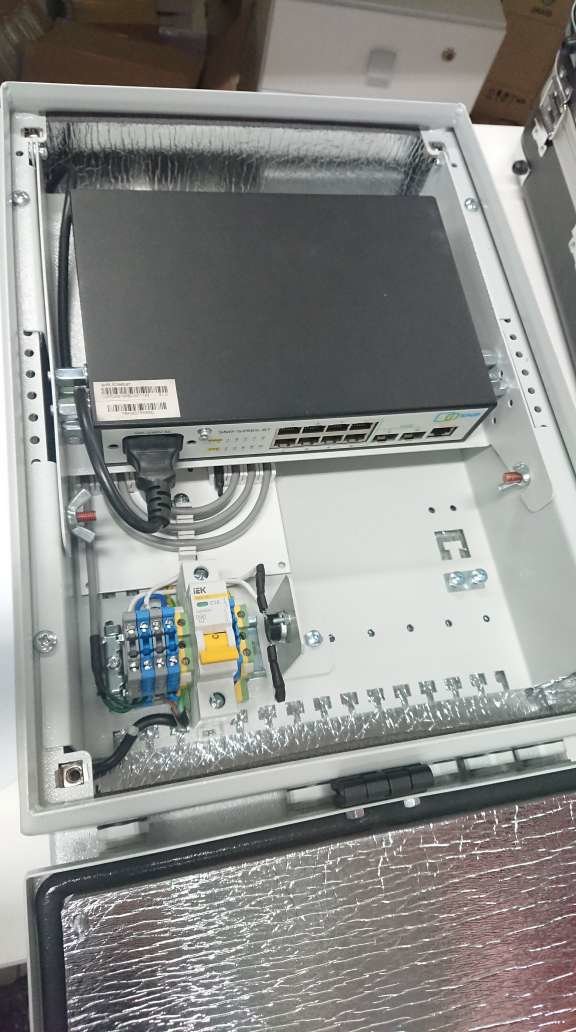

Коммутатор на поворотной раме, под ним мини-кросс.

[RN3DCX]

а летом как охлаждение происходит?

[alibek]

Пассивно. Там снизу дырки есть, для стока конденсата и для вентиляции.

Ну и вентилятор на вытяжку можно поставить, небольшая свободная площадка на нижней части есть.

[labi]

10 часов назад, ALEX_SE сказал:



Я про вариант когда профили 19" располагаются не по краям а например сверху. Так что бы оборудование ставилось вертикально. Для удобства можно сделать поворотную раму с профилем.

А какой глубиной в юнитах должен быть такой шкаф?



17 часов назад, Andrei сказал:



Как я уже говорил, этот ящик был куплен давно, лет 5-6 назад, на сколько я помню в районе 2500 руб.

А в сборе, с утеплителем - какая цена устроит?



7 часов назад, alibek сказал:

Коммутатор на поворотной раме, под ним мини-кросс.

Симпатично. Это вы себе делали?

[alibek]

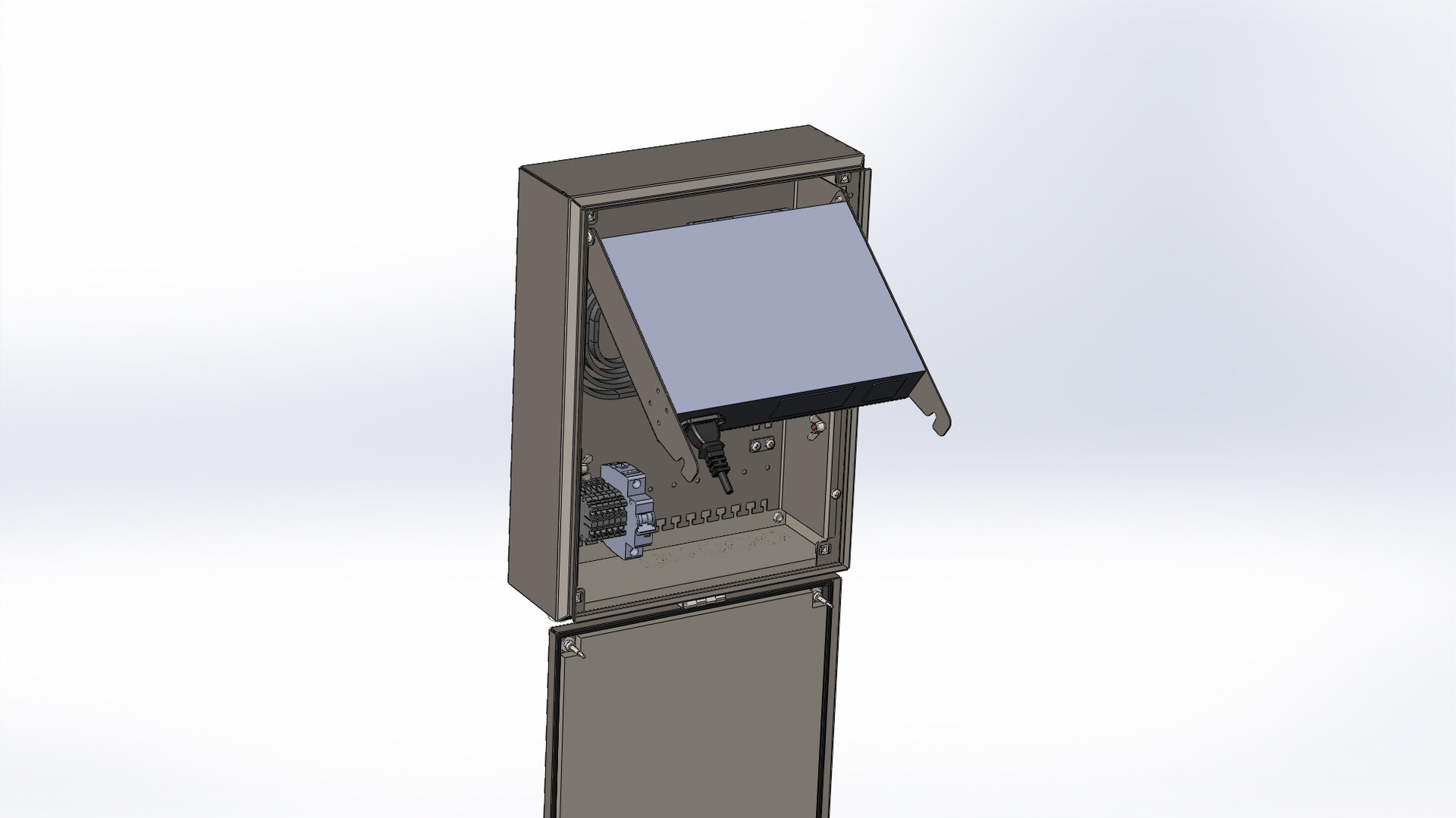

Да. Первоначально мы сделали эскиз и запросили у Элтекса, смогут ли они нам такое под габариты элтексовских компактных коммутаторов сделать.

Они сказали, что смогут, но ценник назначили неадекватный. После чего мы такой же вопрос задали Нагу и с Нагом уже общались более конструктивно, в процессе общения доводя до ума конструкцию.

На фотографии рабочий прототип, пробная партия шкафов должна приехать уже на следующей неделе.

Скорее всего по ходу эксплуатации будут небольшие доработки.

[labi]

1 час назад, alibek сказал:

Да. Первоначально мы сделали эскиз и запросили у Элтекса, смогут ли они нам такое под габариты элтексовских компактных коммутаторов сделать.

Они сказали, что смогут, но ценник назначили неадекватный. После чего мы такой же вопрос задали Нагу и с Нагом уже общались более конструктивно, в процессе общения доводя до ума конструкцию.

На фотографии рабочий прототип, пробная партия шкафов должна приехать уже на следующей неделе.

Скорее всего по ходу эксплуатации будут небольшие доработки.

Ух ты ! А с кем в Наге договорились? )

[alibek]

Э... Предложение я отправлял нашему менеджеру. А внутренней кухней не интересовался.

[labi]

14 часов назад, alibek сказал:

Э... Предложение я отправлял нашему менеджеру. А внутренней кухней не интересовался.

Кхе, на кухне Нага сейчас происходит самое интересное.

[labi]

В 23.08.2019 в 20:15, alibek сказал:

Э... Предложение я отправлял нашему менеджеру. А внутренней кухней не интересовался.

В общем, вашим проектом "на кухне" занималась и занимается Татьяна И. Сказала о вас очень много добрых слов. Мол, вы всегда задаёте повод для развиваться дальше.

[alibek]

Ну... Неужели хоть одно слово было не по делу или необоснованно?

ИМХО все мои придирки и пожелания были только на пользу и Нагу же они в итоге выходят в "плюс".

[labi]

43 минуты назад, alibek сказал:

Ну... Неужели хоть одно слово было не по делу или необоснованно?

ИМХО все мои придирки и пожелания были только на пользу и Нагу же они в итоге выходят в "плюс".

Вот как то так Татьяна и сказала, мол всё замечания Нагу пришлись на пользу. Интересный проект. Жаль, я не успел в нём поучаствовать.

[YuryD]

 А можно пинтересоваться, зачем поворотная рама ? Если это шкаф вскрывается раз в 2 года ? Удобно конечно, но денег не стоит.



•

[ALEX_SE]

без неё сильно неудобно подлазить к крепежной части и панели разъемов либо надо делать шире шкаф что то же деньги.

[YuryD]

Я не представляю, зачем в таком шкафу делать коммутации каждый день-месяц. Мы раз запроектировали, сделали необходимое количество ящиков, лазить туда не нужно от слова совсем. Наш ящик функционален для своей функции, зимой и летом висеть на столбу, питать камеры.

[alibek]

Нам было удобно именно так, поэтому и сделали поворотную раму.

[labi]

12 часов назад, alibek сказал:

Нам было удобно именно так, поэтому и сделали поворотную раму.

Хорошее решение, плотное. В СКС, конечно, подобное не принято. На улице, в мороз - рамку поворачивать нельзя. Но вы то знаете, для чего делали и как планируете эксплуатировать. Должно работать.





13 часов назад, YuryD сказал:

Я не представляю, зачем в таком шкафу делать коммутации каждый день-месяц. Мы раз запроектировали, сделали необходимое количество ящиков, лазить туда не нужно от слова совсем. Наш ящик функционален для своей функции, зимой и летом висеть на столбу, питать камеры.

Тоже всегда говорю, что поставил оборудование в шкафчик, закрыл - больше нечего там делать. Но обратное тоже имеет место быть. Стиль работы у всех разный.

[labi]

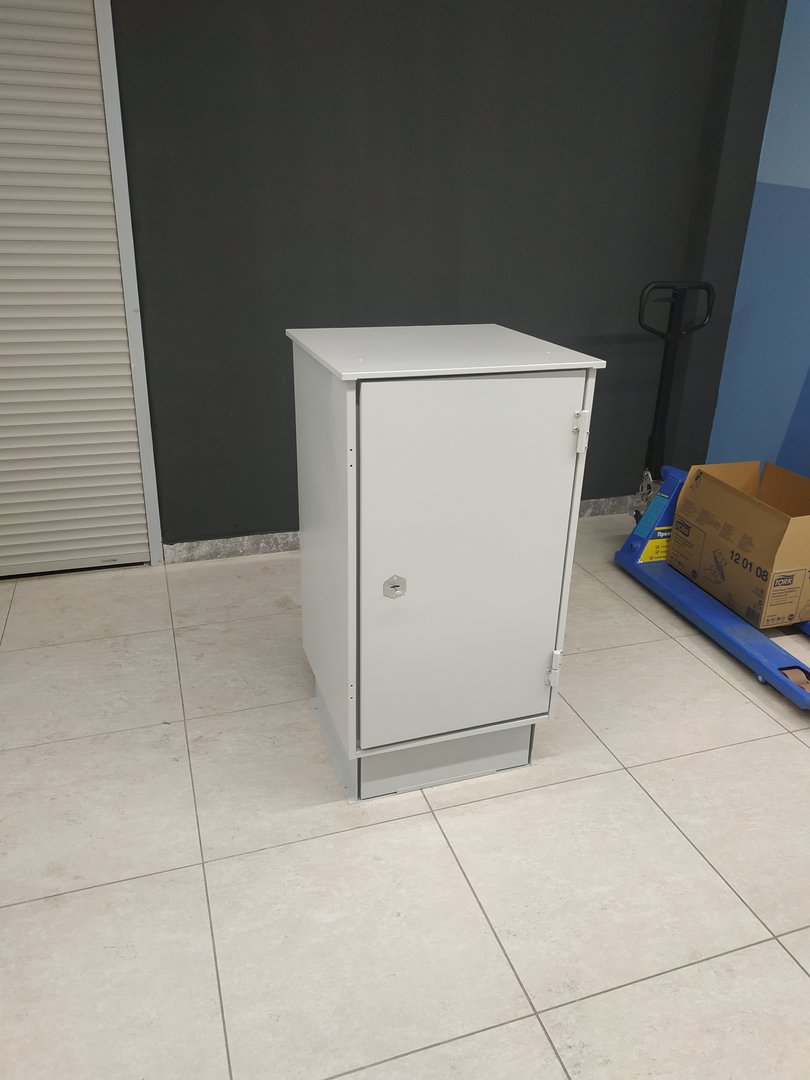

SNR Real 21 - предпилот. 21U, полезная глубина - 450 мм. Можем поговорить о цене.

[Bachaa]

12500 :)

[labi]

3 минуты назад, Bachaa сказал:

12500 :)

А почему с ":)" ?

[Bachaa]

Если дороже я сам сделаю. А с 12500 мне лень будет.

[labi]

2 минуты назад, Bachaa сказал:

Если дороже я сам сделаю. А с 12500 мне лень будет.

Принято.

[ALEX_SE]

9 hours ago, labi said:

Тоже всегда говорю, что поставил оборудование в шкафчик, закрыл - больше нечего там делать.

отказывают коммутаторы, БП. перестают работать камеры - надо тестить. окисляются разъемы....

[alibek]

Плюс подключаются абоненты.

Так что два-три раза в год шкаф открывать будут.

И удобство работы в поворотной рамкой вполне себе этого стоит.

[ALEX_SE]

+ обслуга. почистить от пыли грязи насекомых и результатов их деятельности куда удобнее.

[labi]

23 минуты назад, alibek сказал:

Плюс подключаются абоненты.

Так что два-три раза в год шкаф открывать будут.

И удобство работы в поворотной рамкой вполне себе этого стоит.

Согласен. Первое, что мне нравится в вашем шкафчике - компактность. А нельзя ли получить ещё лучше результат, например используя сразу уличный коммутатор? Например,  tfortis.



5 часов назад, Bachaa сказал:

Если дороже я сам сделаю. А с 12500 мне лень будет.

А, допустим, на 15  т.р. лень заведомо пройдёт? Я помню, у вас есть свой листогиб и покрасочная камера. Сколько вам надо времени, чтобы скидать такой шкаф? А сколько уйдет материала, включая утеплитель?
