Думаю данная тема будет востребована.



На сети используем более десятка различных муфт. По ситуации делители устанавливаются различным образом. Предлагаю накидывать сюда фоточки с монтажа делителей в различные боксы и муфты.



Мои недавние работы

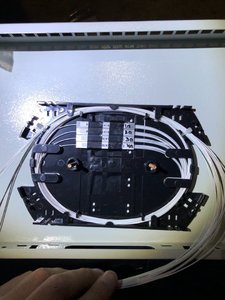

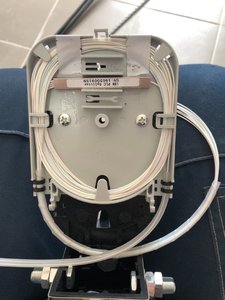

Кассета транзитной муфты МТОК-Л6. Делитель 1*2 без коннекторов. Вварен в магистральную линию.



2016-06-13 12.39.47.jpg

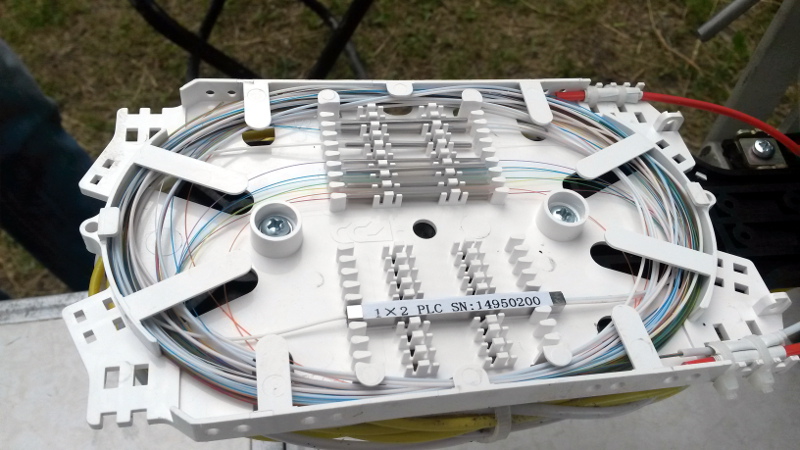

Кассета разветвительной муфты МТОК-Л7. Делитель 1*4 без коннекторов (срезаны). Вварен на отвод на улицу на 4 волокна.





2016-06-13 17.55.11.jpg2016-06-13 17.56.00.jpg2016-06-13 17.56.05.jpg

Share this post


Link to post
Share on other sites

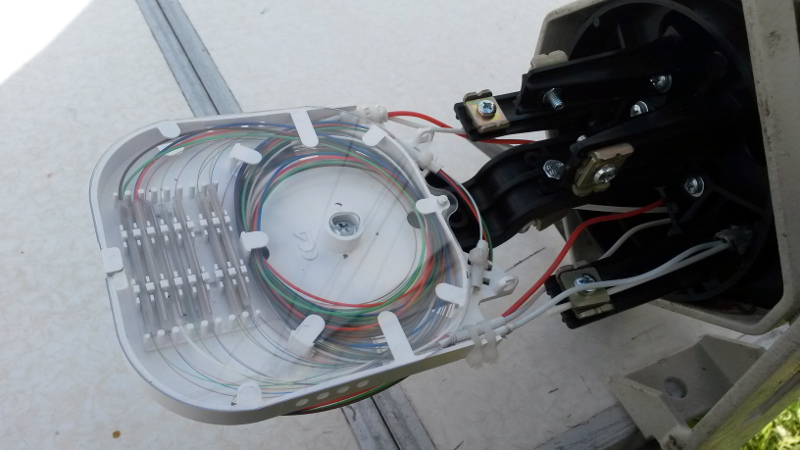

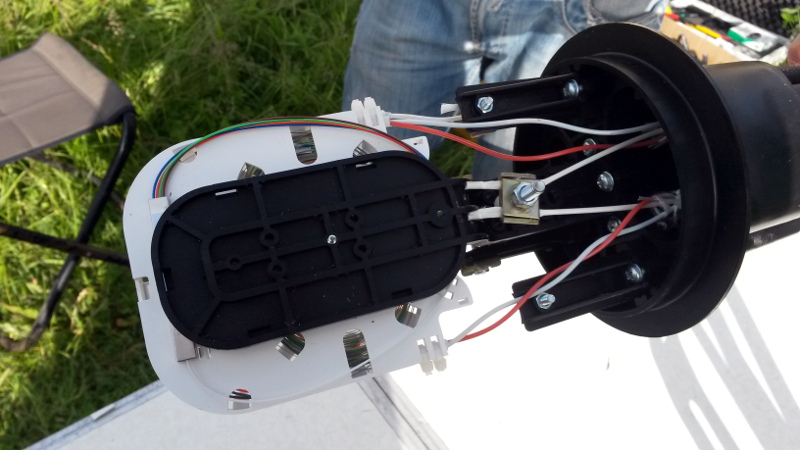

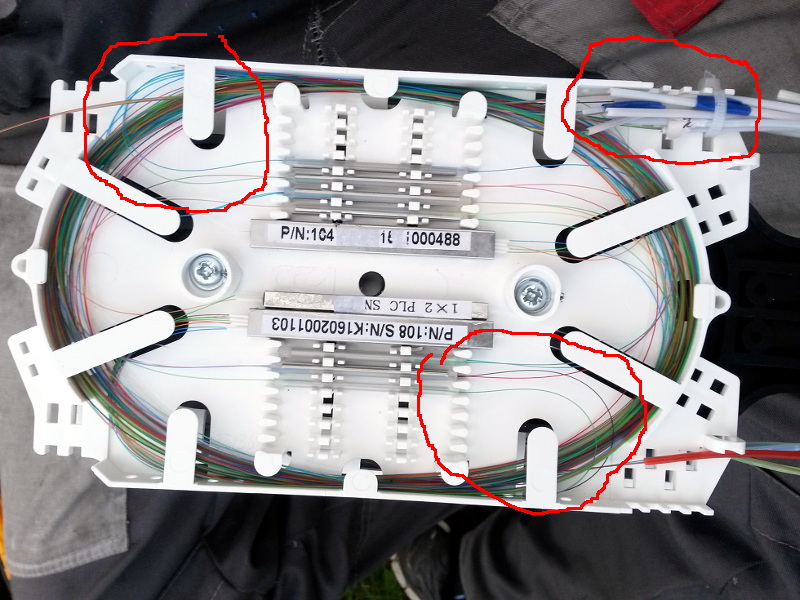

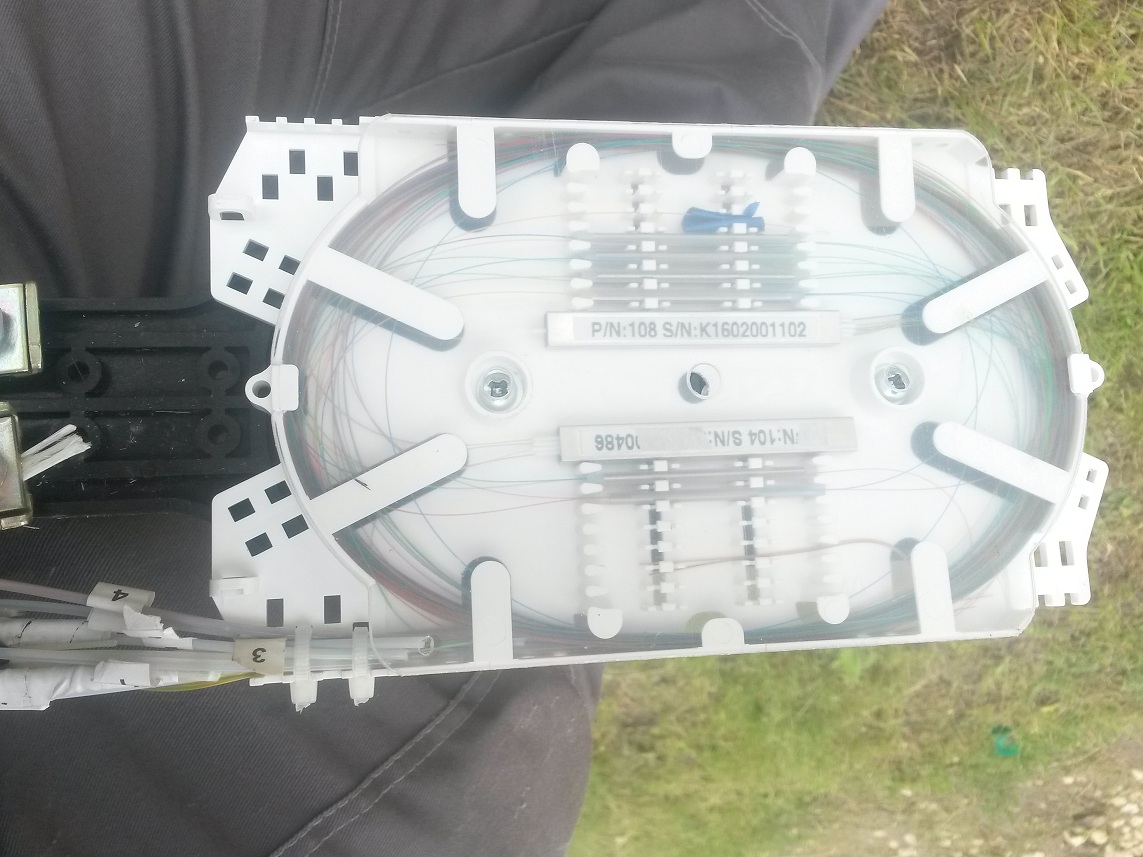

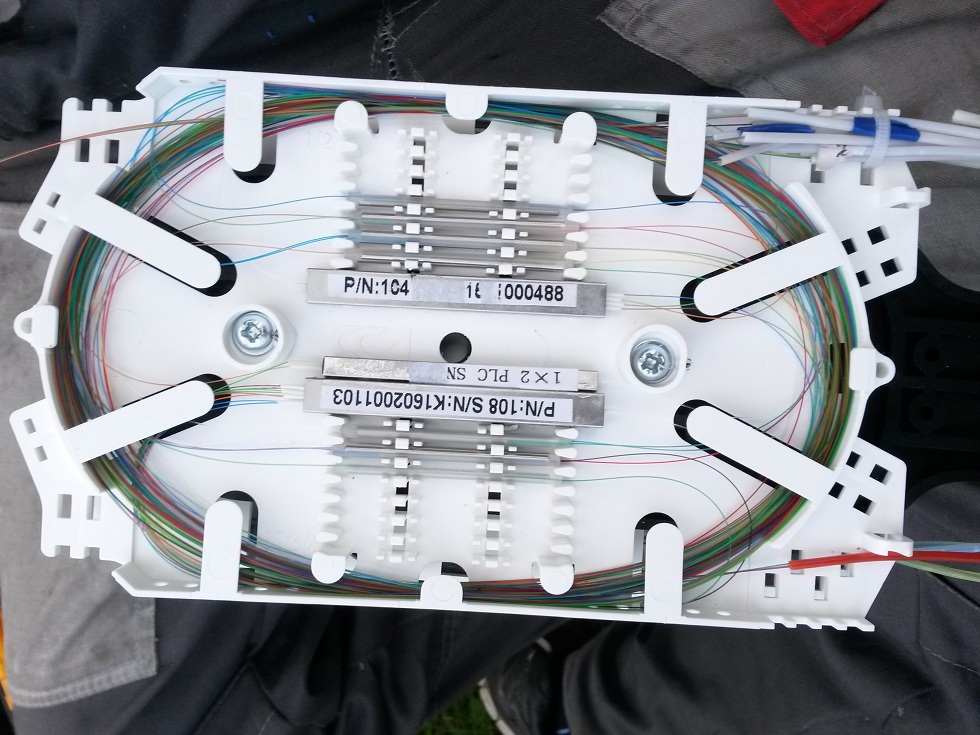

Мы делаем почти тоже как у вас на первом фото, выкусываем 1-2 посадочных места для гильз, подчищаем наждачкой до ровной площадки, капаем пару капель клея секунда и он садится намертво, только со сплиттера снимаем буфер, он слишком много места занимает в касете. Получается вот так.

post-114438-018556500 1466139661_thumb.jpg post-114438-074648300 1466139793_thumb.jpg

Share this post


Link to post
Share on other sites

пару капель клея секунда



Двухсторонний скотч из фикспрайс решает. И даже не нужно чистить наждачкой.

Share this post


Link to post
Share on other sites

В муфтах МТОК креплю стяжкой на основание под кассетой. В китайских на двухсторонний скотч в кассету.

Share this post


Link to post
Share on other sites

Вот немного общих рекомендаций.






Не заворачивайте волокна против шерсти. Только по большому радиусу. Делители я бы крепил с одной стороны, а гильзы с другой. Маркерить модули прям на волокнах стикерами, возле модуля сантиметрах в трех. И с креплением модулей будьте повнимательнее. Модули каждого кабеля отдельной изолентой, но можно под общую стяжку. Так вы немного обезопасите себя от движения модулей при деформации кабелей



И самое важное, что я делаю во ВСЕХ своих муфтах - это сигнальный кабель, тот что с узла, я завожу на ПРАВУЮ сторону кассеты. И всем подрядчикам и наемникам велю так делать.

Share this post


Link to post
Share on other sites

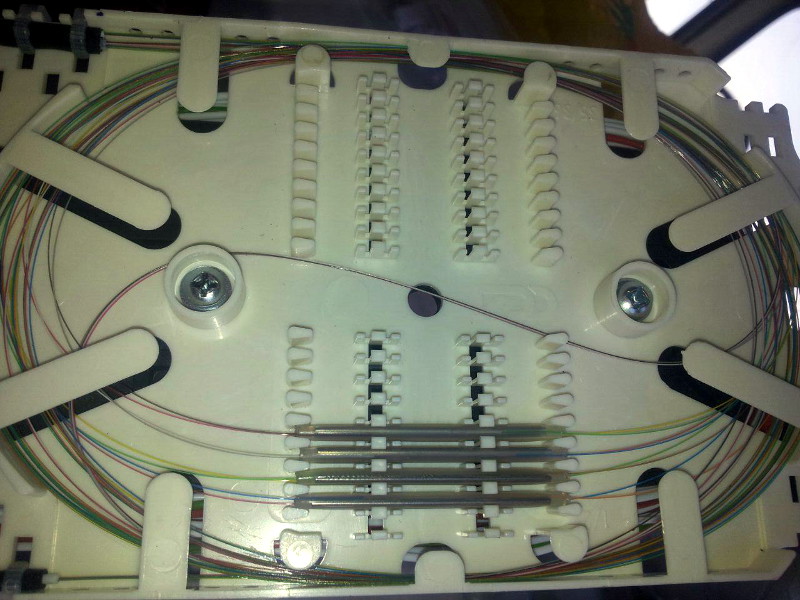

Крутить рекомендую так.



2016-06-03 12.55.27.jpg







Первая наша, вторая, комрада Vasmer'а (http://forum.nag.ru/forum/index.php?showuser=87171)

Обрати внимание, как крепится модуль к кассете.

Share this post


Link to post
Share on other sites

hRUst Сделай несколько фоток? Очень интересно!

Share this post


Link to post
Share on other sites

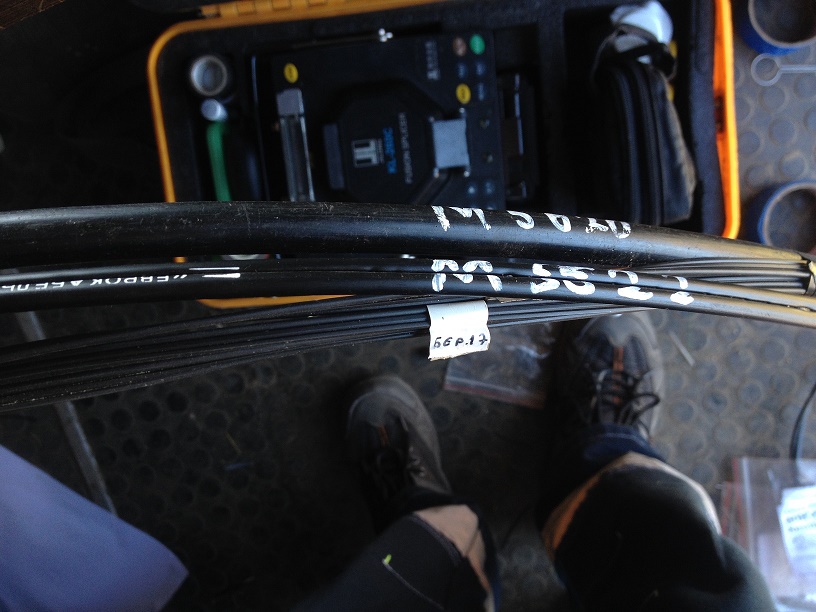

На сл. неделе как раз будем варить, сделаю. Сварки маркирую на гильзе до усадки перманентным черным маркером. Drop'ы (мы используем в основном плоский FTTH кабель) маркируем флажком белой изоленты и маркером куда идет.

Share this post


Link to post
Share on other sites

Не заворачивайте волокна против шерсти. Только по большому радиусу.

А почему? Вроде изгиб не большой получается.

Share this post


Link to post
Share on other sites

Вроде изгиб не большой





Волокна могут вытягиваться и стягиваться в модули. Ну и обычно, после укладки волокон в кассету их (витки) растягивают по диагонали кассеты указательными пальцами, ну или чем либо еще, чтобы они улеглись и не выкручивались. Вот у вас такой прикол не получится, потому как ваши загибы будут еще больше, что негативно будет влиять на затухание сигнала.

Share this post


Link to post
Share on other sites

Мы делаем почти тоже как у вас на первом фото, выкусываем 1-2 посадочных места для гильз, подчищаем наждачкой до ровной площадки, капаем пару капель клея секунда и он садится намертво, только со сплиттера снимаем буфер, он слишком много места занимает в касете. Получается вот так.

на клей сажать некомильфо... как потом выдирать ,если менять придется ?

Share this post


Link to post
Share on other sites

на клей сажать некомильфо... как потом выдирать ,если менять придется ?

Выдирать ни разу не приходилось за 3 года. Если уж будет нужно выдрать, то ничто нас не остановит =), зато нет проблем как закрепить держится очень надёжно. мы до этого и стяжками притягивали и резиной и как только не извращались, мне на клей больше всего понравилось.

Share this post


Link to post
Share on other sites

Крутить рекомендую так.

Мне бы своего сварщика на курсы отправить куда-нибудь. Да далеко от нас =(, учится приходится самим.

Share this post


Link to post
Share on other sites

на курсы отправить куда-нибудь



Не ты первый, не ты последний. Некие базовые знания можно за несколько дней вложить в умы, но остальное приходит только с опытом. Я трачу примерно пол года на сварщика, прежде чем отпустить его на все 4 стороны и не волноваться за его поделки.

Share this post


Link to post
Share on other sites

маркируем флажком белой изоленты и маркером куда идет.

Маркером куда идёт это интересно, я сам до такого не додумался =).



Некие базовые знания можно за несколько дней вложить в умы, но остальное приходит только с опытом. Я трачу примерно пол года на сварщика, прежде чем отпустить его на все 4 стороны и не волноваться за его поделки.

Пол года при том, что ты сразу его учишь правильно, а мы учимся в процессе и фиг его знает правильно или нет, вот я выложил муфту думал хорошо сделана, а ты сразу указал на недочёты. А я человека пол года уже так делать учу.

Share this post


Link to post
Share on other sites

мне не нравится нахождение сплиттера в кассете выносим его за пределы подматываем изолентой и крепим на место крепления транзитной петли заводим на кассету полоборота сплиттерных концов

Share this post


Link to post
Share on other sites

и крепим на место крепления транзитной петли



Так не получится, если там транзитные модули скручены.

Share this post


Link to post
Share on other sites

от себя порекомендовал бы варить сразу на sc коннекторы, хоть магистраль, хоть абонентские отводы

Share this post


Link to post
Share on other sites

от себя порекомендовал бы варить сразу на sc коннекторы, хоть магистраль, хоть абонентские отводы

Не понял, что вы имеете ввиду.

Share this post


Link to post
Share on other sites

не вваривать делитель, по мере эксплуатации может понадобиться расширить дерево и придется ломать делители

также при обслуживании

Share this post


Link to post
Share on other sites

post-21932-097108500 1466611043_thumb.jpg

post-21932-093969400 1466611052_thumb.jpg

post-21932-004625500 1466611069_thumb.jpg

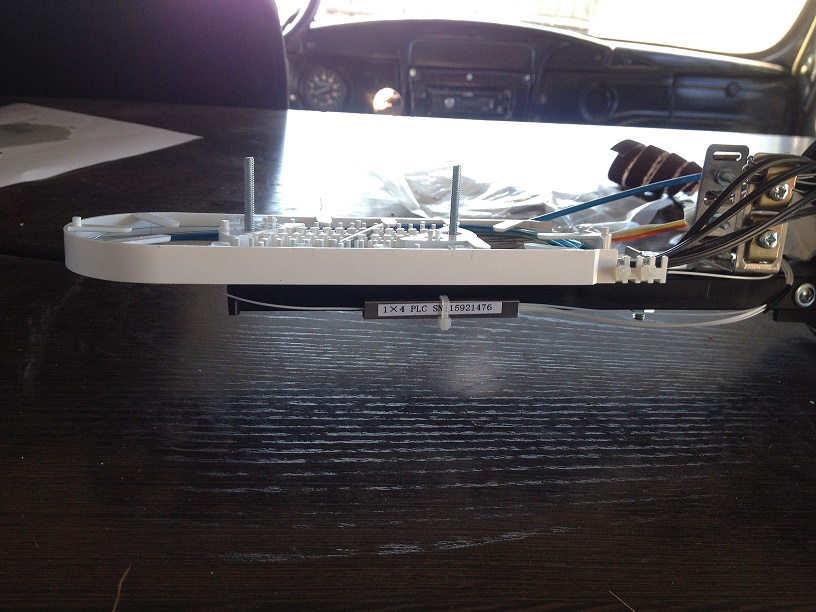

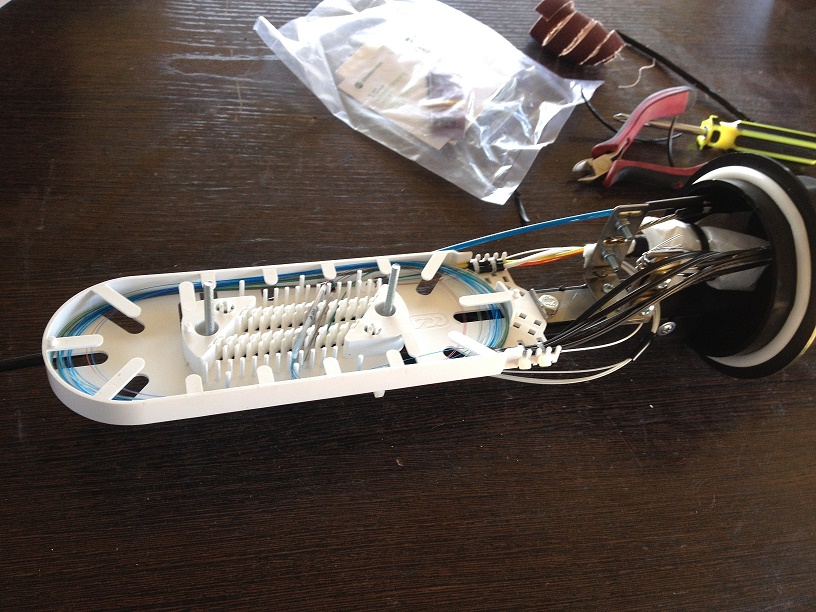

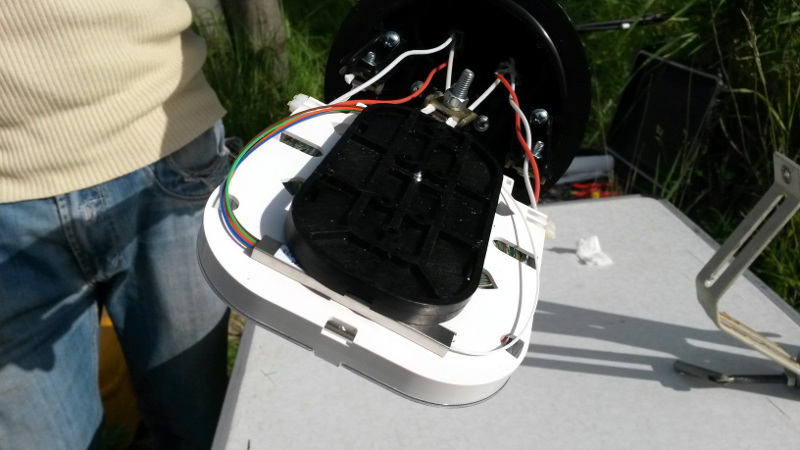

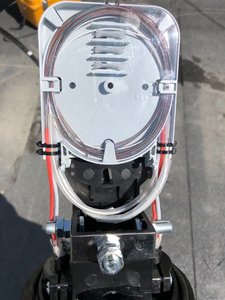

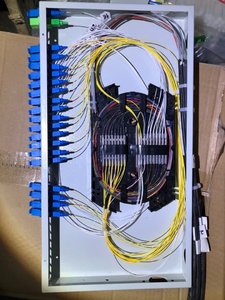

Мне эта муфта нравится ценой, но очень неудобная кассета. Магистральный кабель на термоусадку, дроп - герметиком пластилином.

Share this post


Link to post
Share on other sites

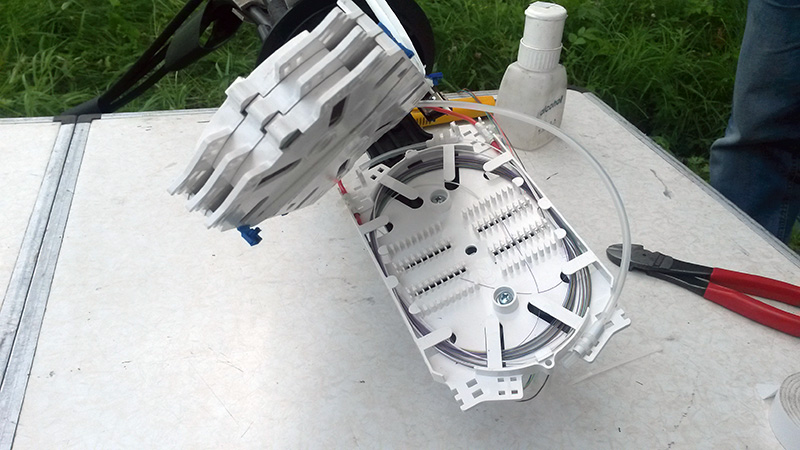

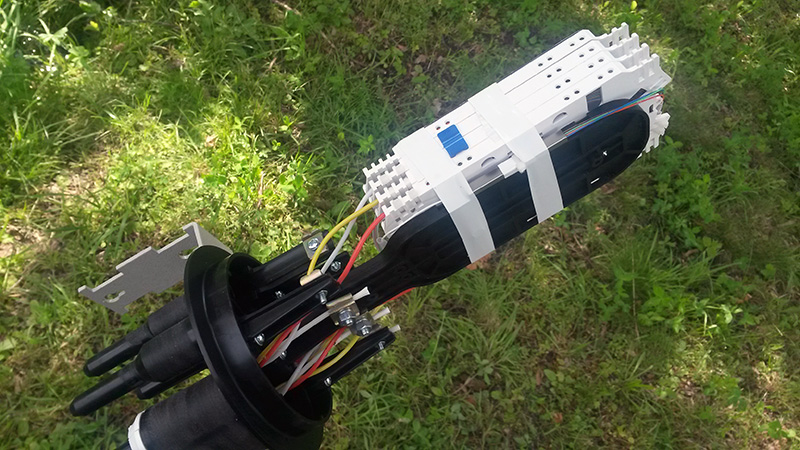

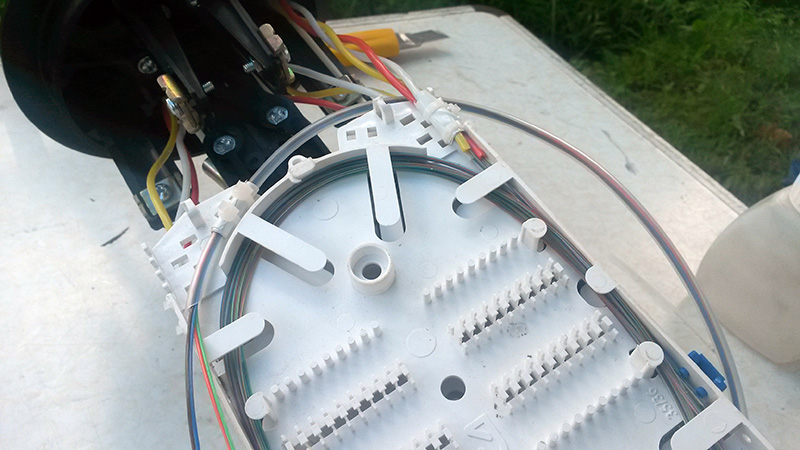

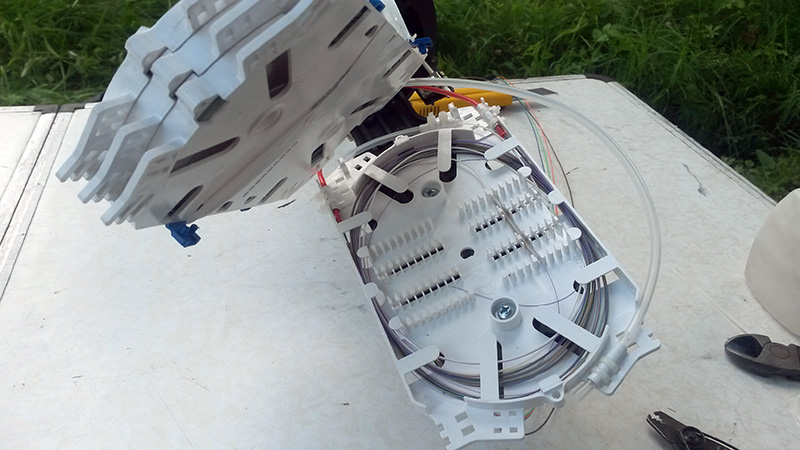

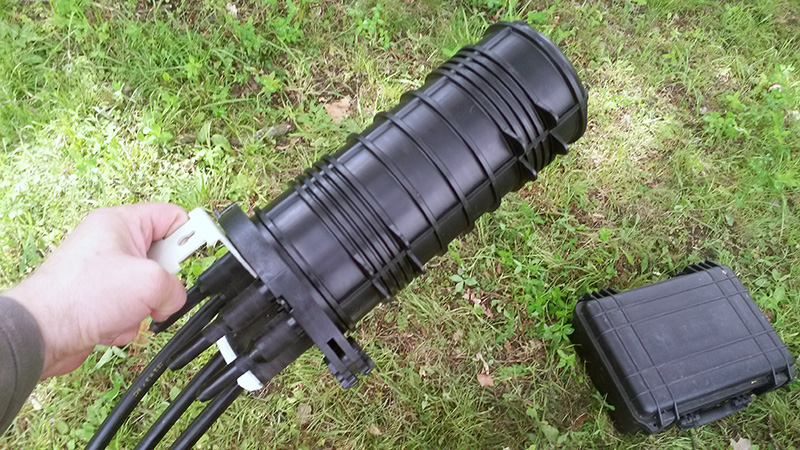

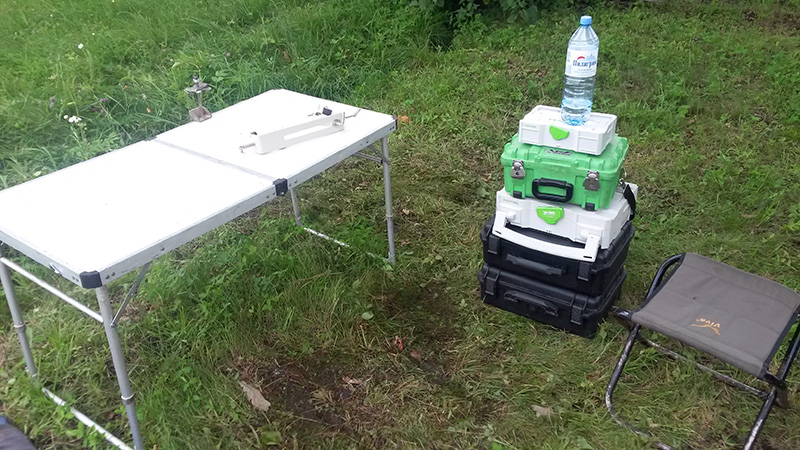

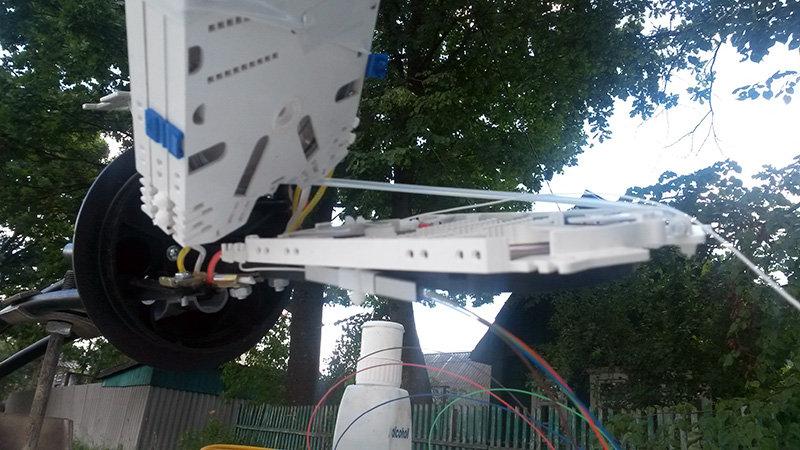

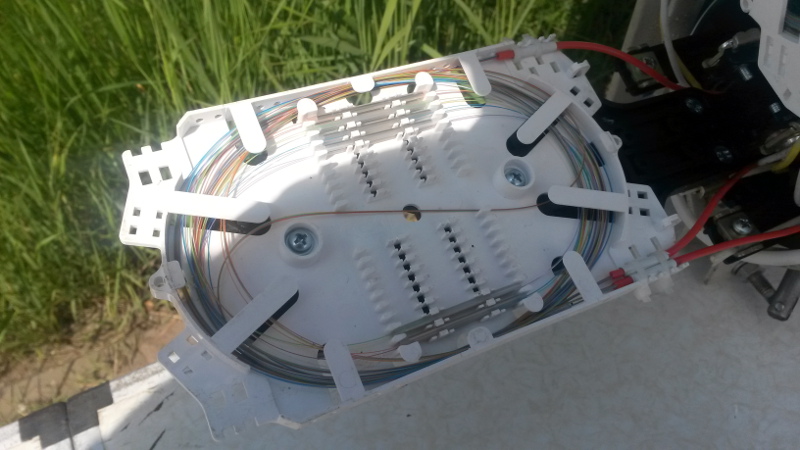

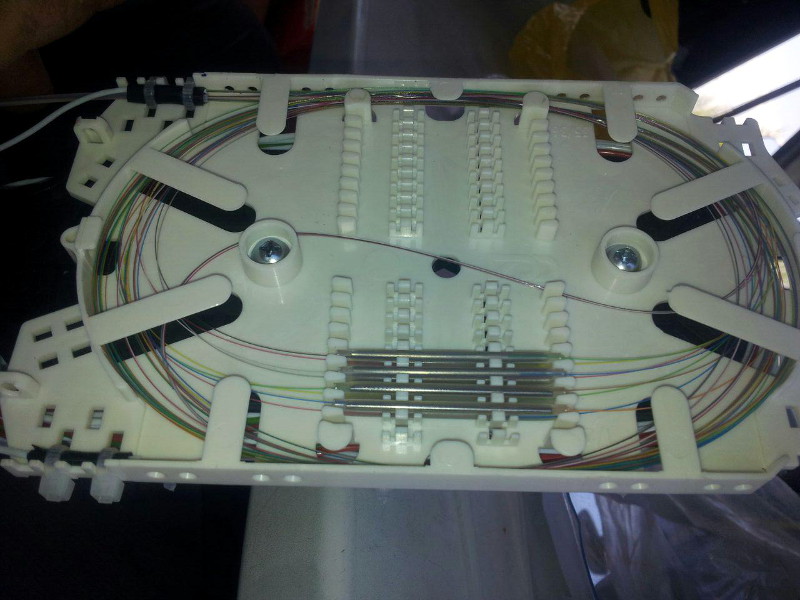

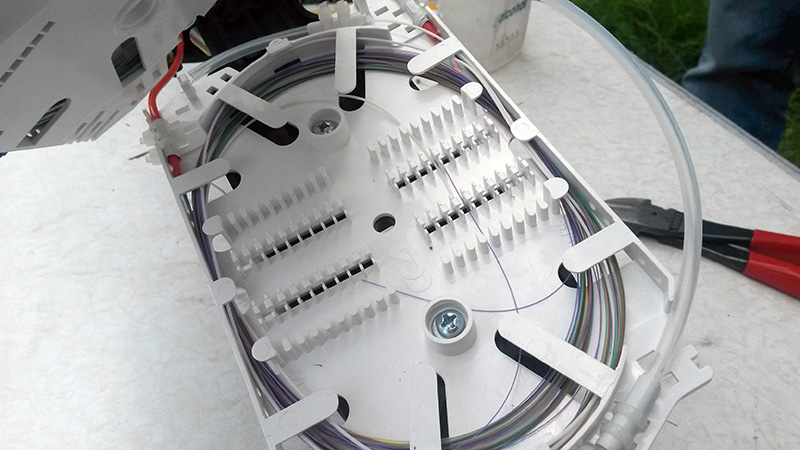

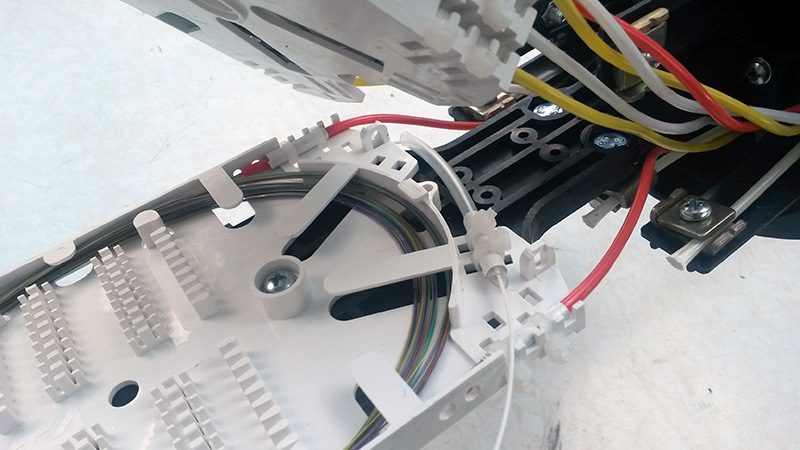

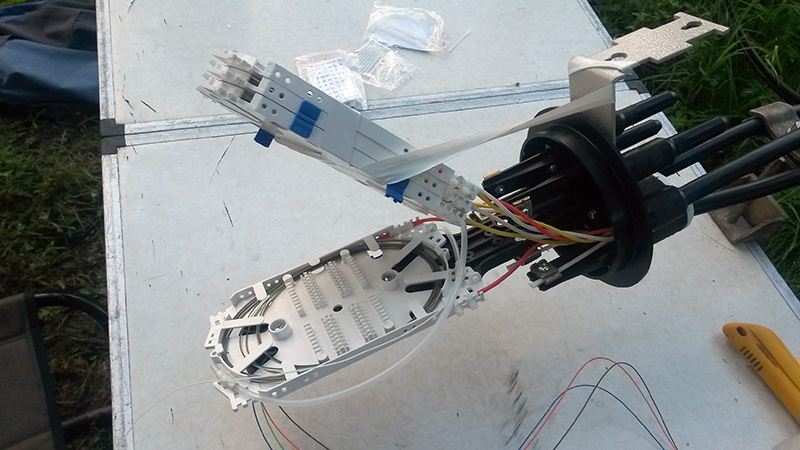

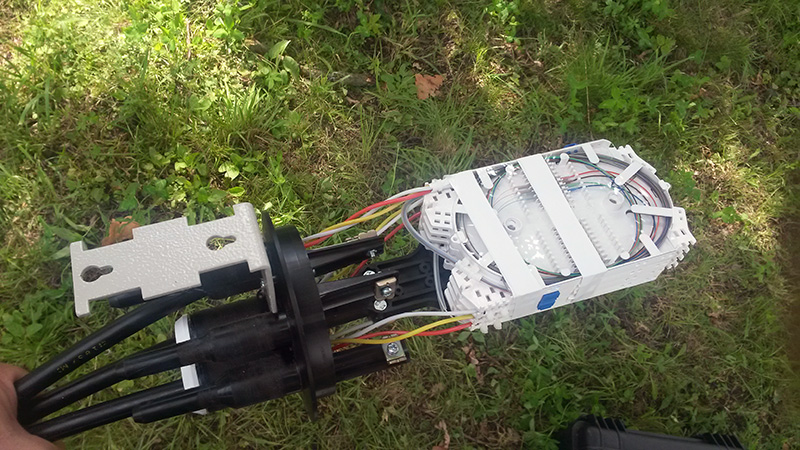

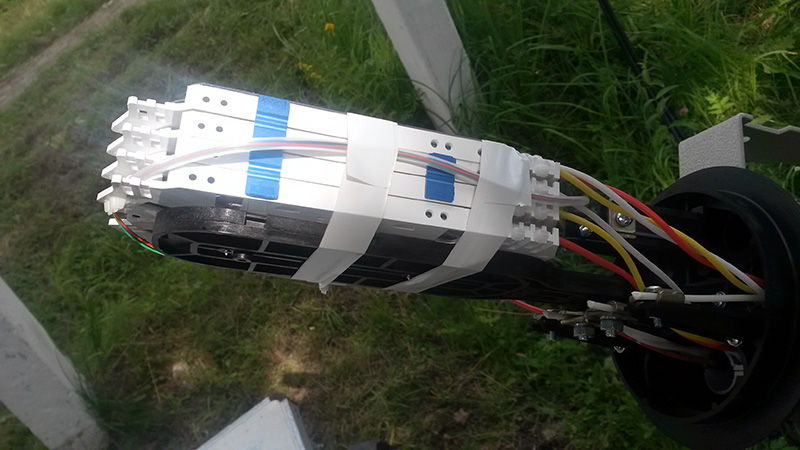

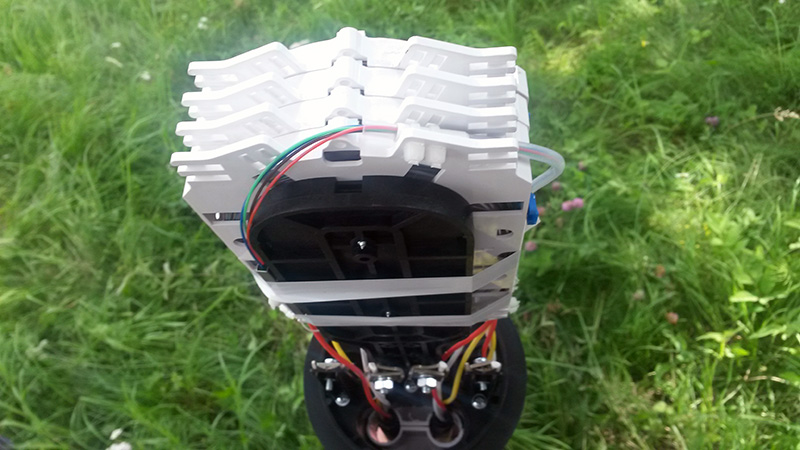

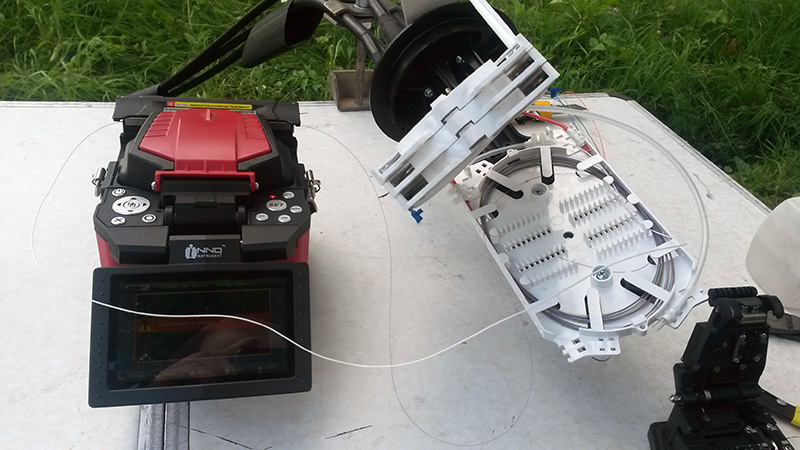

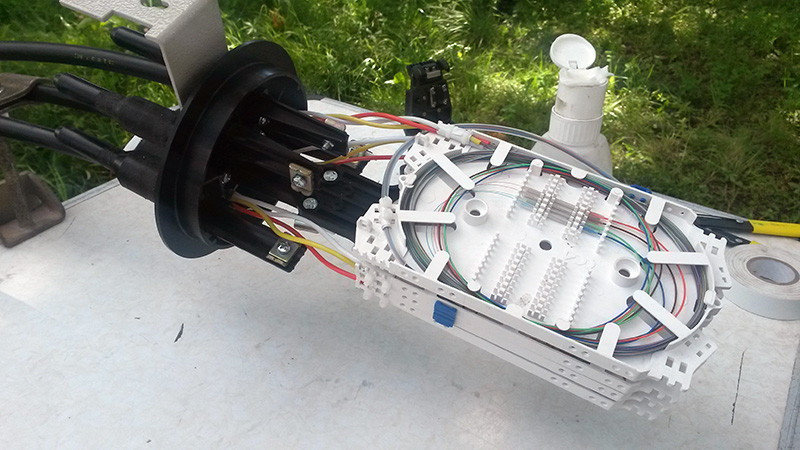

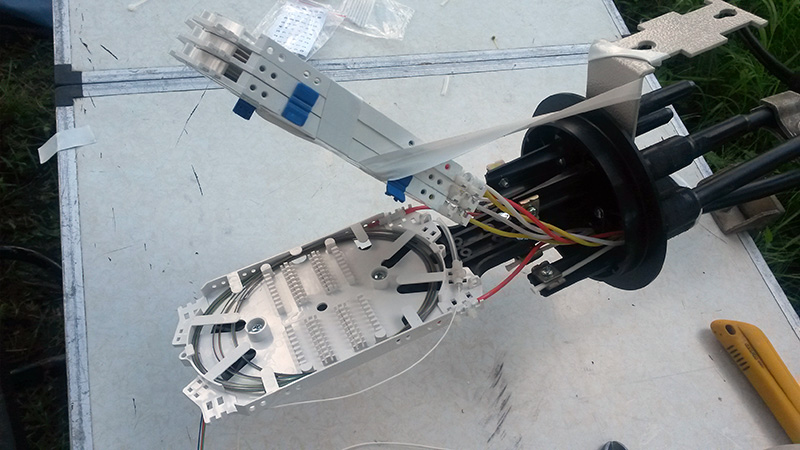

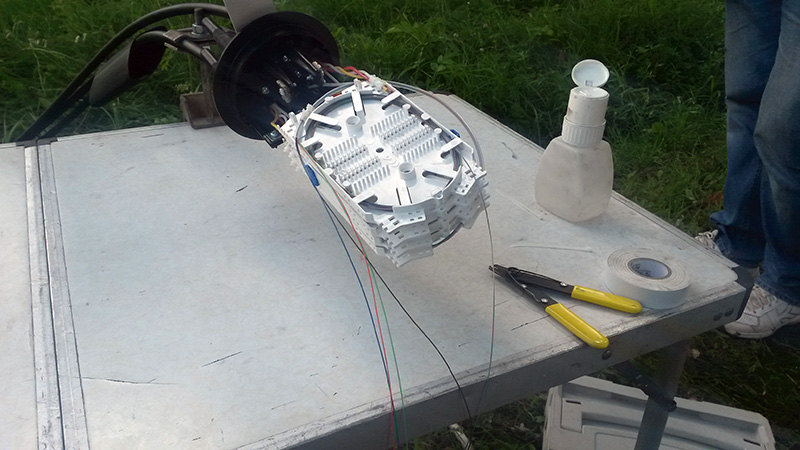

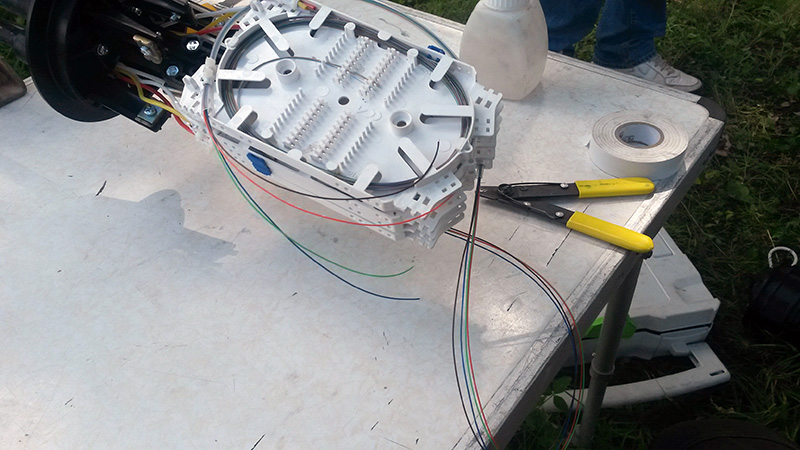

Как то так. Транзитка с отводом на 24 волокона. Делитель пока поставили 1*4.



2016-07-22 13.59.47.jpg2016-07-22 13.59.52.jpg2016-07-22 14.04.29.jpg2016-07-22 14.04.38.jpg2016-07-22 14.16.04.jpg



2016-07-22 14.16.07.jpg2016-07-22 14.25.57.jpg2016-07-22 14.30.09.jpg2016-07-22 14.34.24.jpg2016-07-22 14.36.24.jpg



2016-07-22 14.36.29.jpg2016-07-22 15.04.52.jpg2016-07-22 15.07.53.jpg2016-07-22 15.07.58.jpg



2016-07-22 15.08.06.jpg2016-07-22 15.08.12.jpg2016-07-22 15.10.21.jpg2016-07-22 15.19.14.jpg



Прикол заметили :) ?

Share this post


Link to post
Share on other sites

Bachaa, волокна хорошо лежат, как отмеряете нужную длину кабеля для разделывания без разрыва волокон?

Share this post


Link to post
Share on other sites

3 метра примерно вырезаю. А дальше ловкость рук.

Кручу по максимальному радиусу и если остается половина кольца, то перематываю с меньшим радиусом, что было и в том случае.





Транзит без разрыва обсуждаем тут:

http://forum.nag.ru/forum/index.php?showtopic=69682

Share this post


Link to post
Share on other sites
