[оптич]

под оконцованные делилки сделали планки для ССД-шных муфт

А планки такие можно заказать?

Тоже ломаю голову такие муфты или пон боксы вешать.

Кстати с родными сплитерами юзал кто нибудь? Ко мне едет пара сотен.

[оптич]

Отлично,спасибо.

Муфты в тест возьмём,если приживутся у нас,то и планочки будем заказывать..

[Bachaa]

но П1\А проще в использованиии и удобнее в монтаже.



Спорное утверждение.

Чтобы долесть до волокон нужно выкручивать кассету. Шурупы там на один раз. Потом не держится. Надо колхозить. Зимой примерзает, приходится выламывать практически отверткой. Волокна там по краям не держатся. Делитель стандартный там не удобно ставить, нужно с короткими хвостами....



Вобщем спорное решение.

[Bachaa]

а зачем лезть к волокнам?



Ну если варить все и сразу, то возможно и незачем. А если развиваться поступательно, то удобства в этом решении сомнительны.

[оптич]

но П1\А проще в использованиии и удобнее в монтаже.



не люблю квадратные,пока раскрутишь все оху... на морозе)

по мне гуманный ценник на :

МКО-С7/48 (до 48 ОВ)

МКО-С7/А 8SC (до 16 ОВ и 8SC)

[Bachaa]

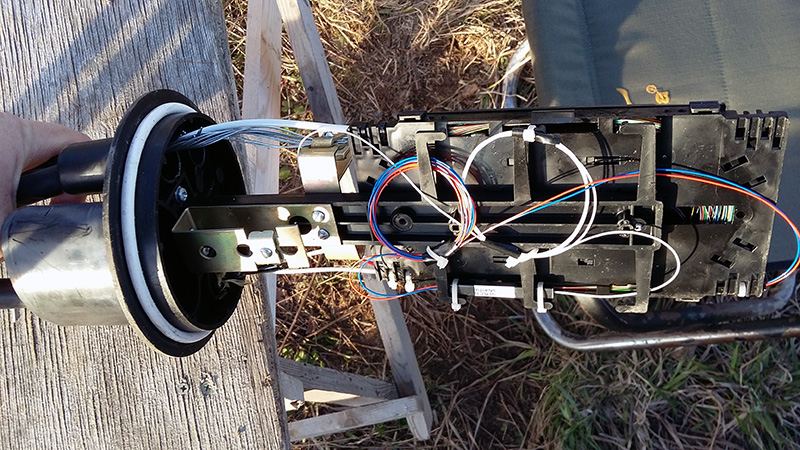

Вваривал в существующую муфту делитель. Старая добрая ССД... эээ уж и забыл название. Сильно акуратничать не стал. Муфта возможно летом пойдет под демонтаж.





Вот тут



http://forum.nag.ru/forum/index.php?showtopic=128939&view=findpost&p=1394319



показал как сделал транзитку в ССД МКО К6 с установкой в линию делителя 1х2 и на второй хвост родной делитель ССД 1х4

[MichailZintsov]

Есть у кого-нибудь опыт размещения делителя в муфту GJS-Q(96) или 2D? Сегодня в первый раз варили, форум фотку выложить пока не дает.

[Error_404]

Есть у кого-нибудь опыт размещения делителя в муфту GJS-Q(96) или 2D? Сегодня в первый раз варили, форум фотку выложить пока не дает.

Опыт есть. Фото к сожалению не осталось. Безкорпусные делители неплохо умещаются в кассете, если выдернуть перемычку между 2 рядами гильз. Свободные хвосты заматываются так же в кассету. С корпусными делителями сложнее, но они как правило умещаются в место под запас для транзитного ввода, если откусить кусачками лишние прибамбасы в виде выступающих частей. Плотный буфер с корпусной делилки лучше снять на входе в кассету. Смотрится вполне даже достойно, но это если делилки под сварное соединение. Под адаптеры GJS-Q(96) и 2D не подходят, или нужно колхозить планочку на подобие той что ставят в настенные кросы. Раньше они были в свободной продаже и цена на них сильно не кусалась, на сегодняшний день в нашем регионе найти такие планки невозможно.

[MichailZintsov]

У нас безкорпусные. В принципе сделали всё так же.

[Bachaa]

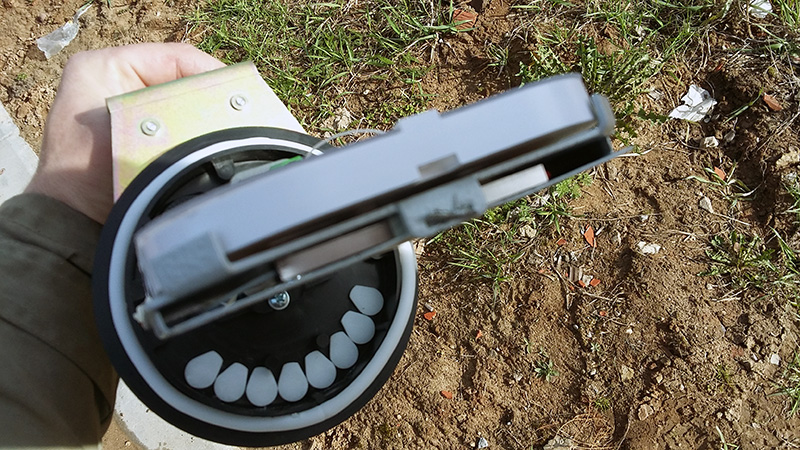

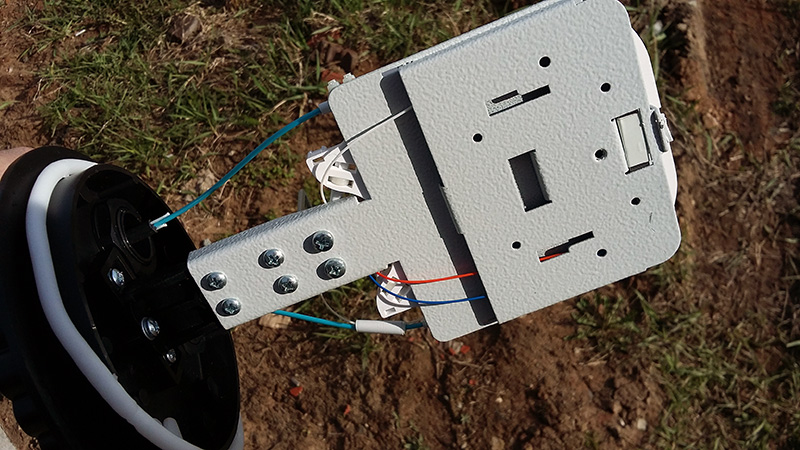

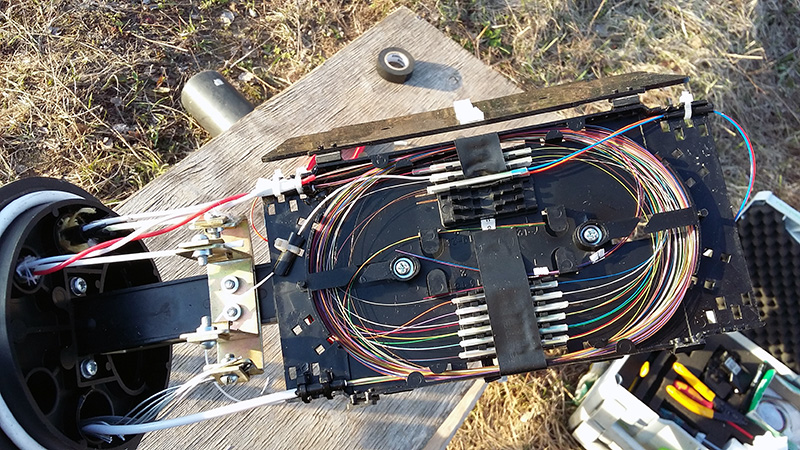

пара делителей в муфте ССД МОГ-Т-3

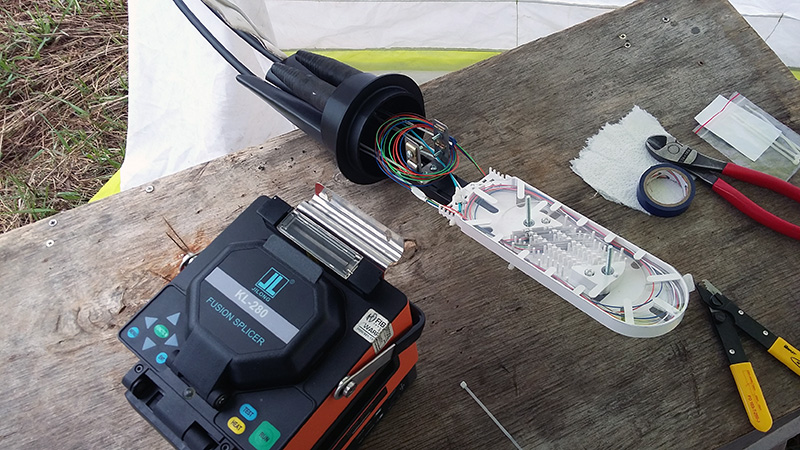

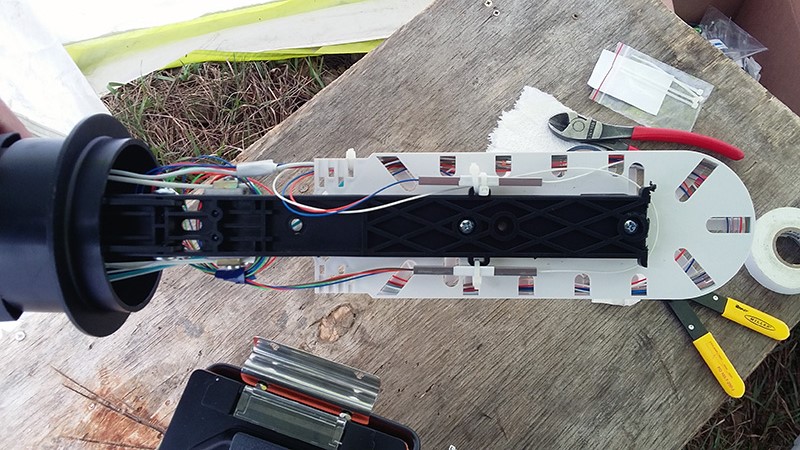

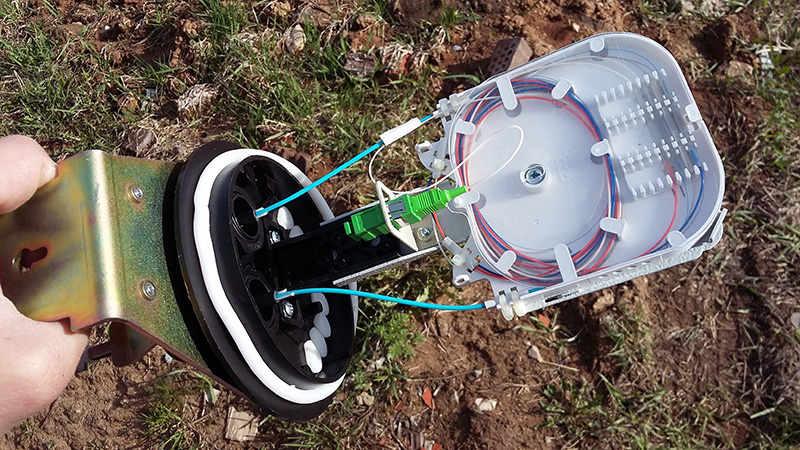

Делитель в муфте МКО-С7





По этой муфточке снял небольшой видос. Обнаружил интересную фичу.

[avistudio]

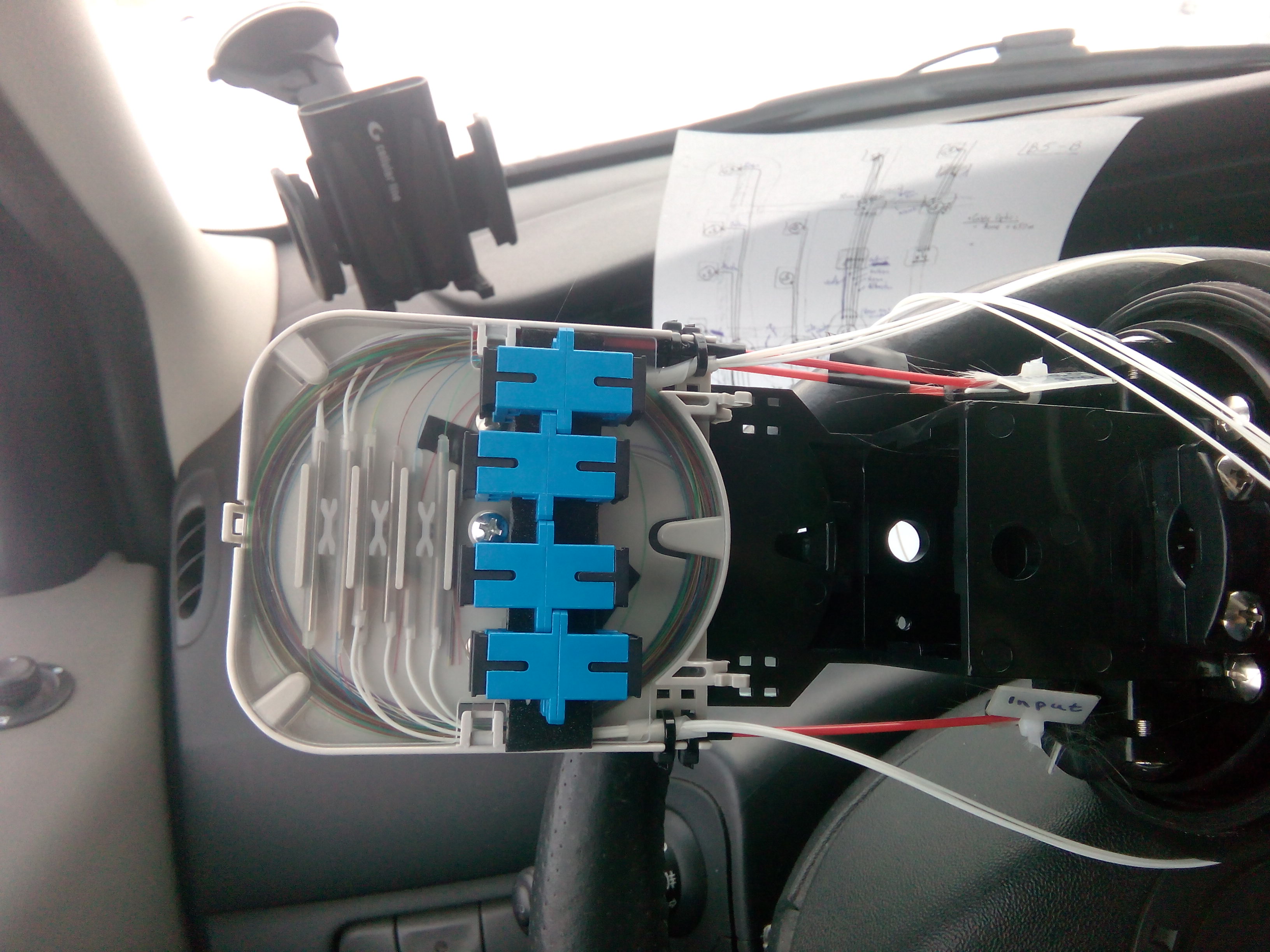

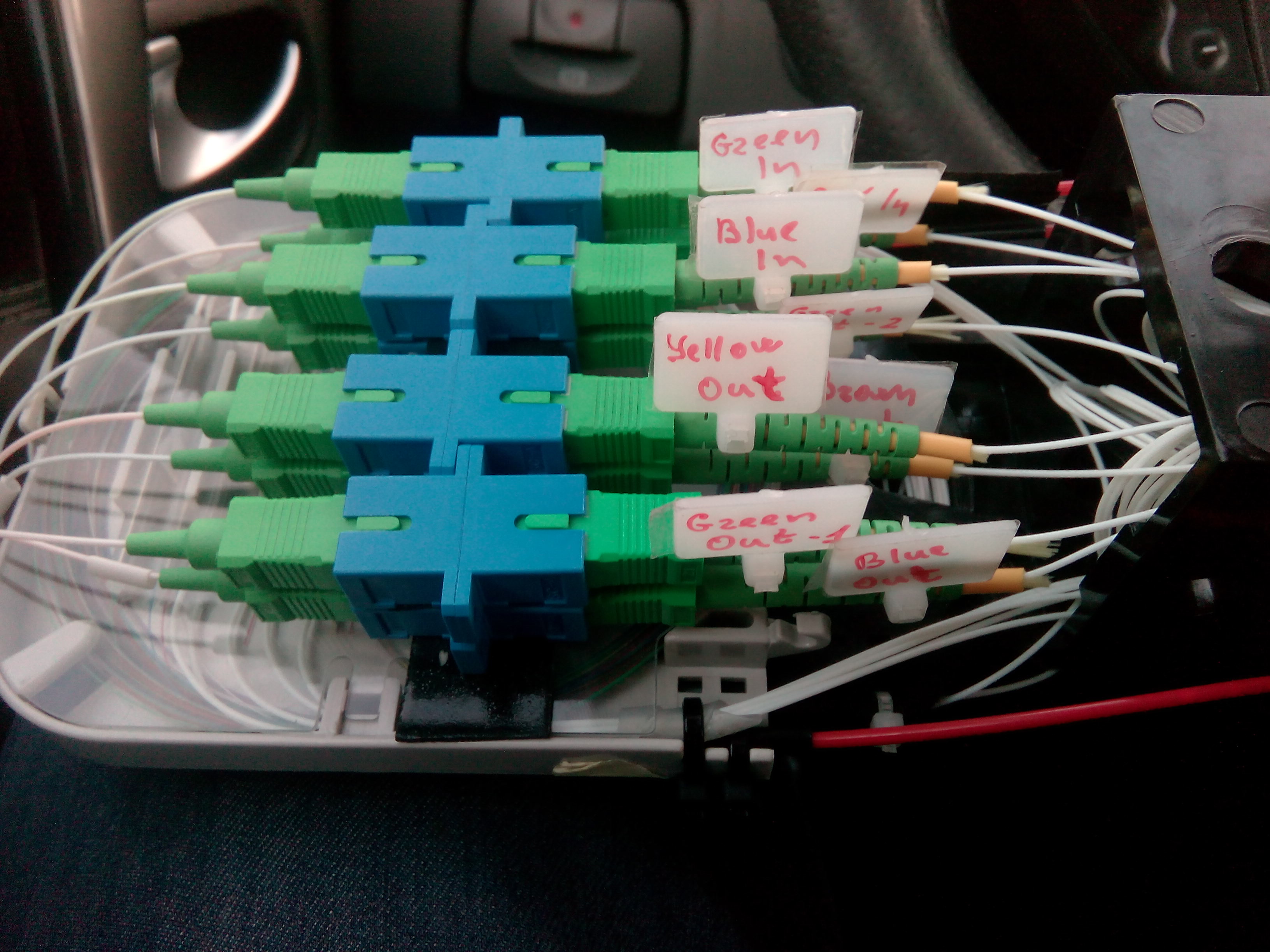

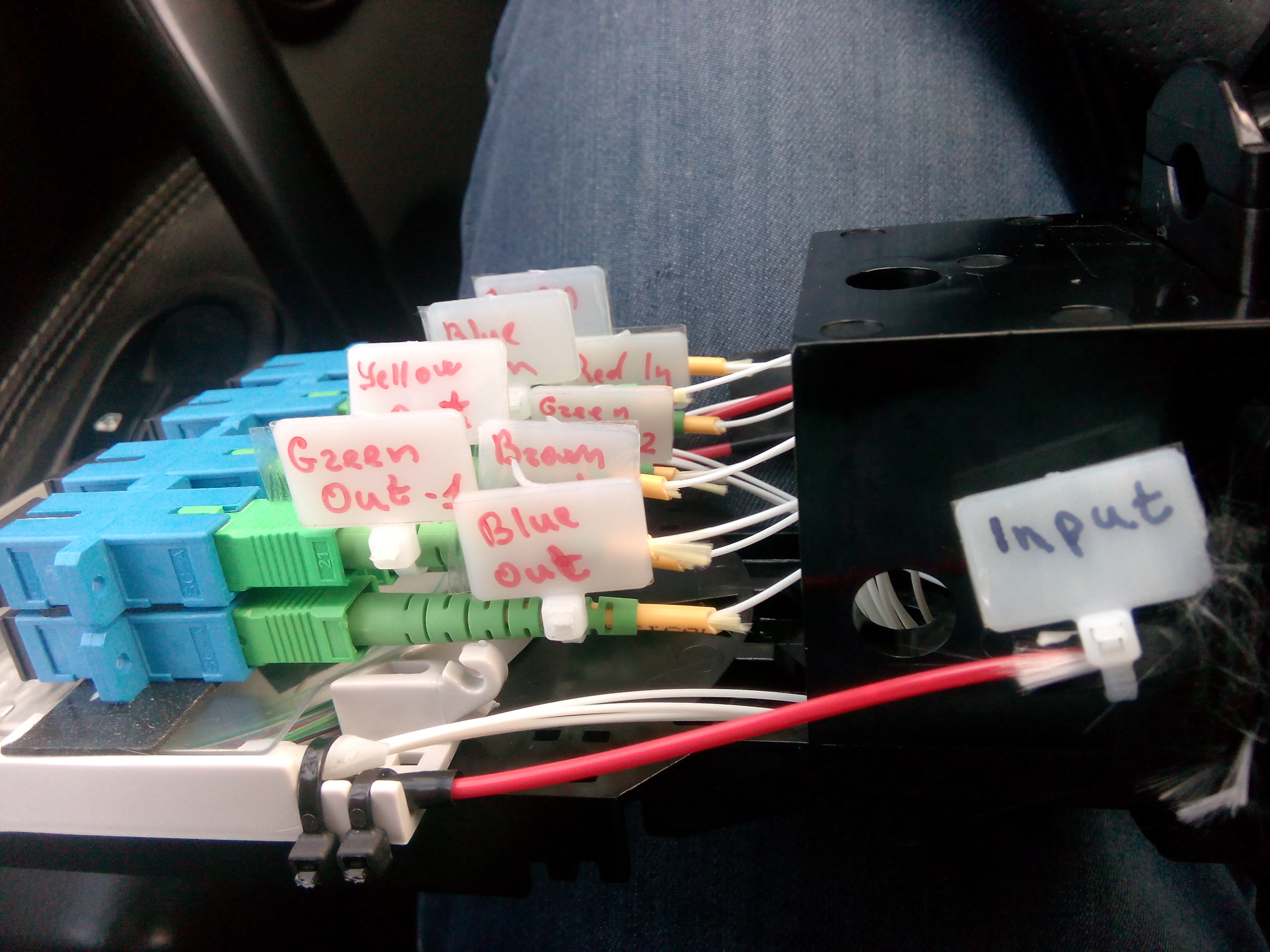

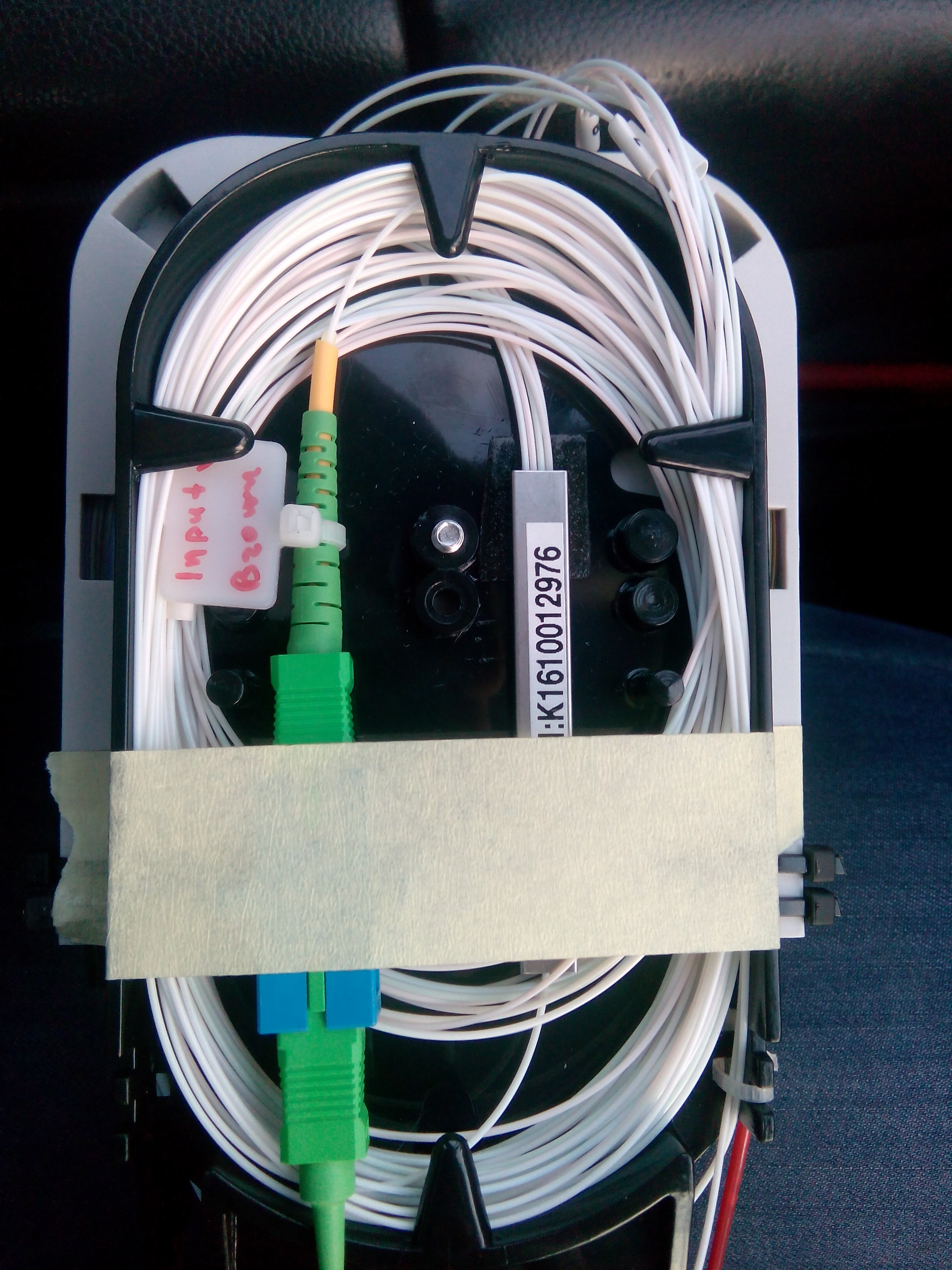

Предлагаю вашему вниманию мой вариант.

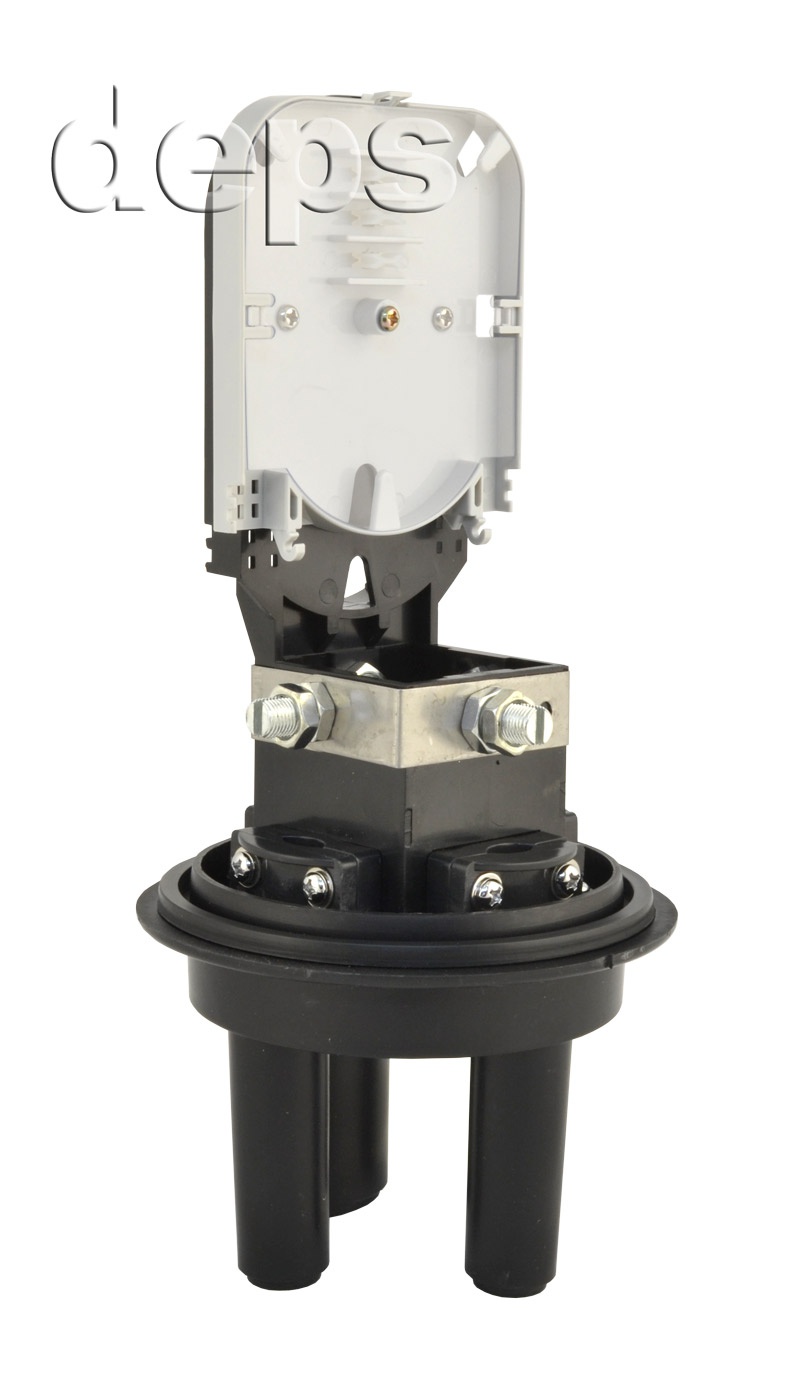

Муфта Crosver FOSC-SPM

Изменено 15 июня, 2017 пользователем avistudio

[Andrei]

[offtop]

avistudio, убедительная просьба сжимать фото перед их публикацией на форуме

[/offtop]

[avistudio]

Ок, понял. Они прямо с телефона.

[Aks_Alexey]

Предлагаю вашему вниманию мой вариант.

Муфта Crosver FOSC-SPM

По- моему эта муфта годится только для того чтобы сварить две четвёрки ОПЦ. кабелей много не заведёшь, фиксация силовых элементов неудобная, в кассете ложменты галимые, места реально мало, разве что она лучше самопала из канализационной трубы..... хотя как посмотреть))

Аналог ССД подобного размера при схожей конструкции по-моему намного удобнее.

[avistudio]

Там 4 ввода, думаю если накинуть кассету (6+6 сварок в 2 ряда) то можно варить и четыре 8-ки без проблем. Да она компактная но для моего проекта мне нравиться.

К стати, есть кассеты с правильными ложементами.

[avistudio]

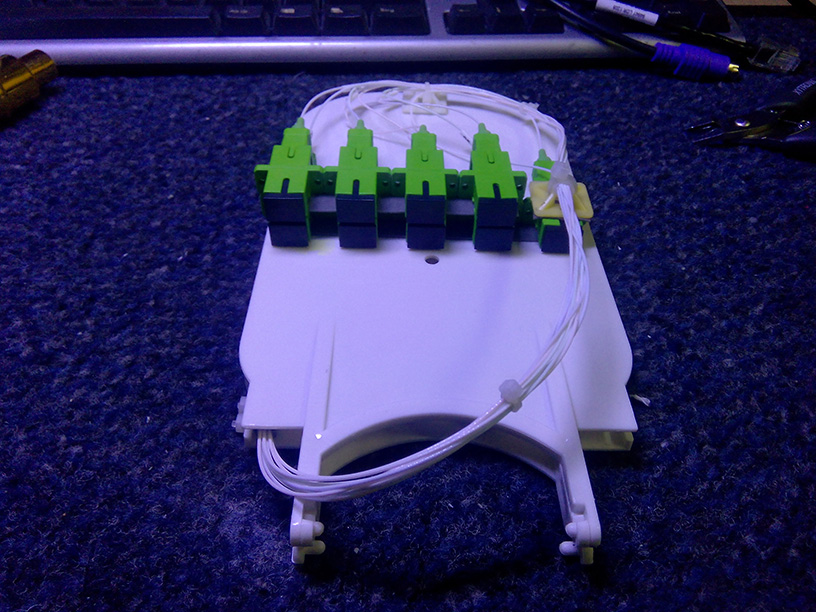

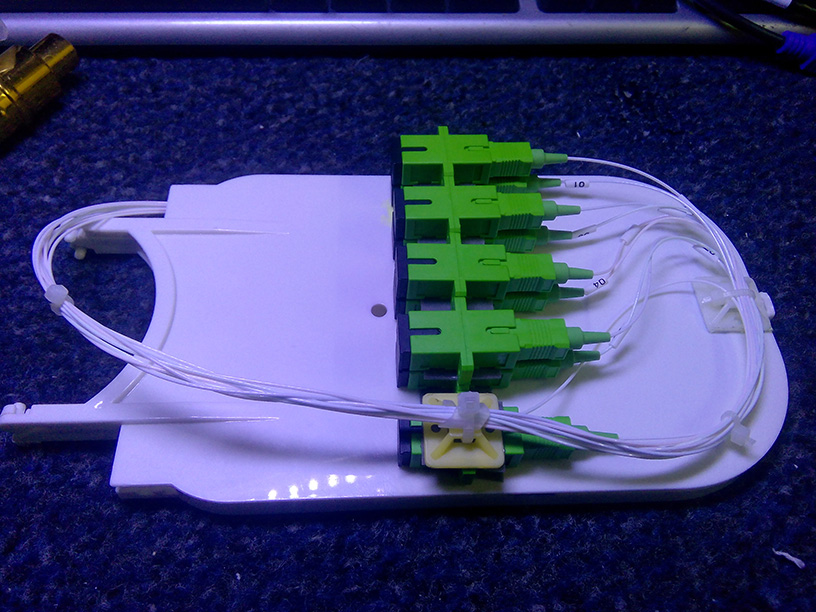

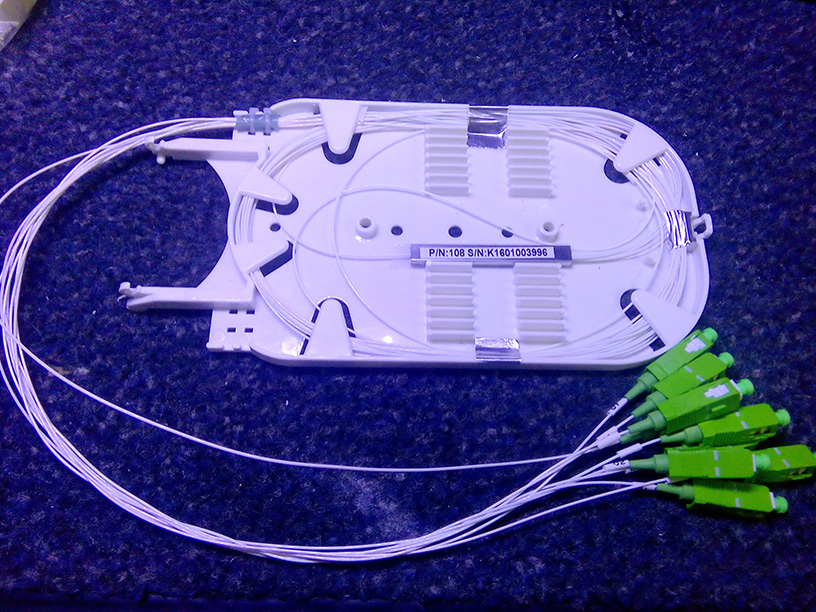

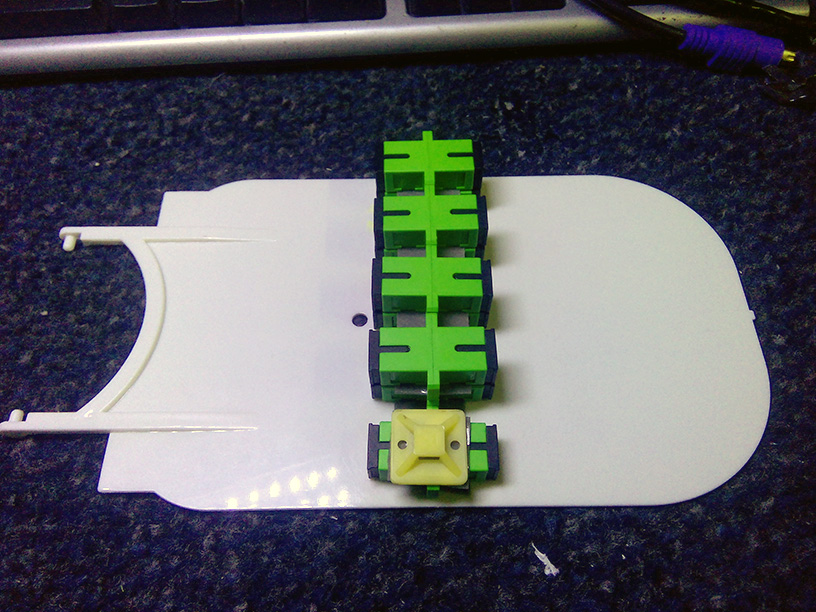

Вот подготовил только-что кассету с делителем для муфты, завтра поставлю и сделаю ещё фото...

[Bachaa]

Ты на клей адаптеры садишь ?

[Vasmer]

на фото духсторонний скотче

[avistudio]

Двухсторонний скотч фирмы 3M, купил в авто-магазине, клеит хорошо, поверхности обезжириваю спиртом.

[Bachaa]

Скотч отвалится через пару лет. Получишь гемор. Лучше не термоклей садить

[avistudio]

В прошлом году ставил какой-то дешёвый скотч на бумажной основе и когда был момент переделать что-то еле-еле отодрал его, честно.

Думаю этот будет держать хорошо, фирма как ни как, могу усилить бандажом из прозрачного узкого скотча.

Можно попробовать и термо-клей, а вы уверены что он не отвалится?

[avistudio]

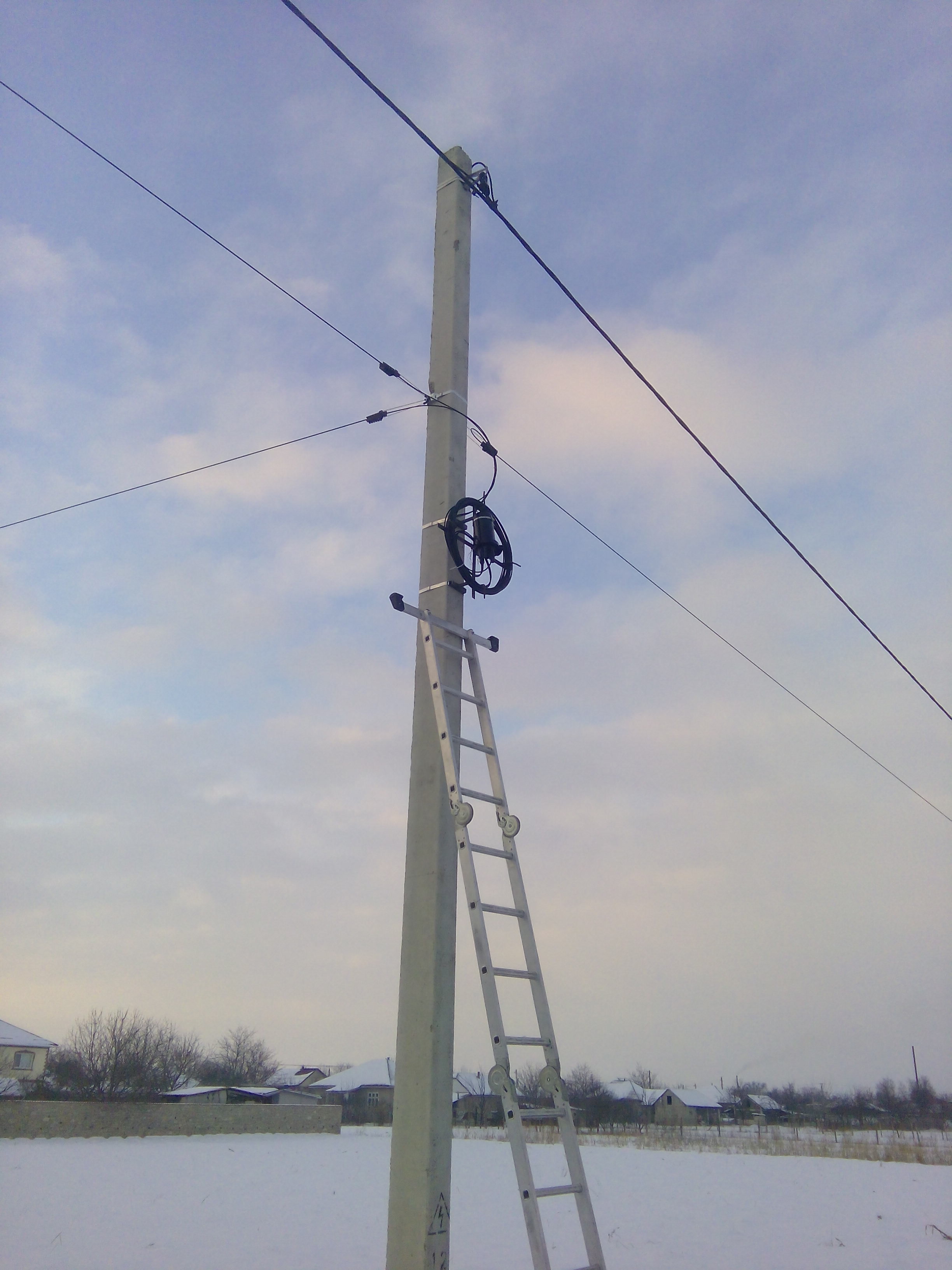

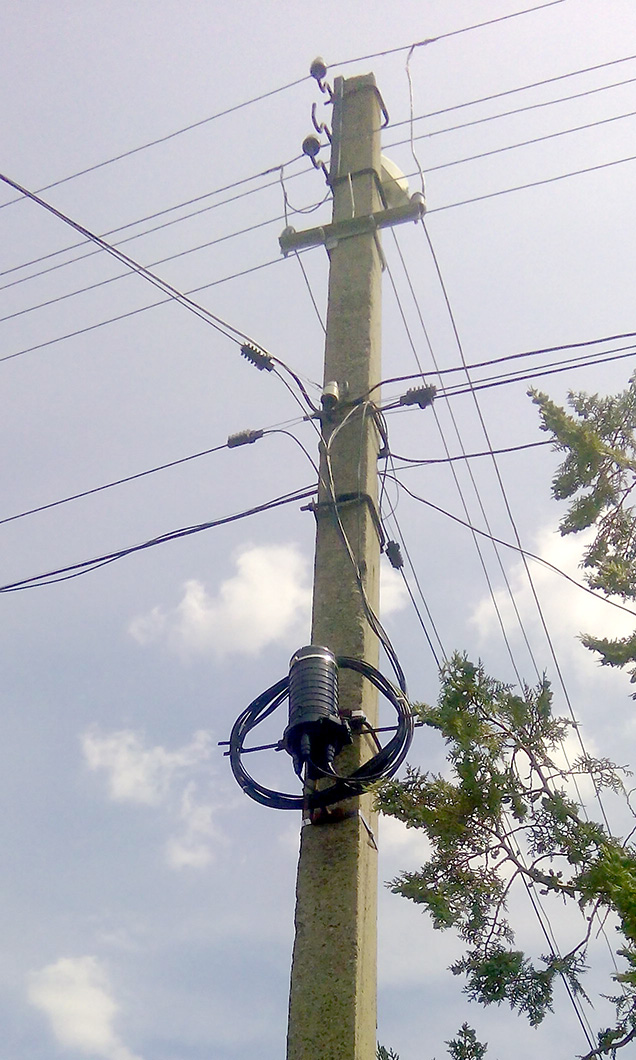

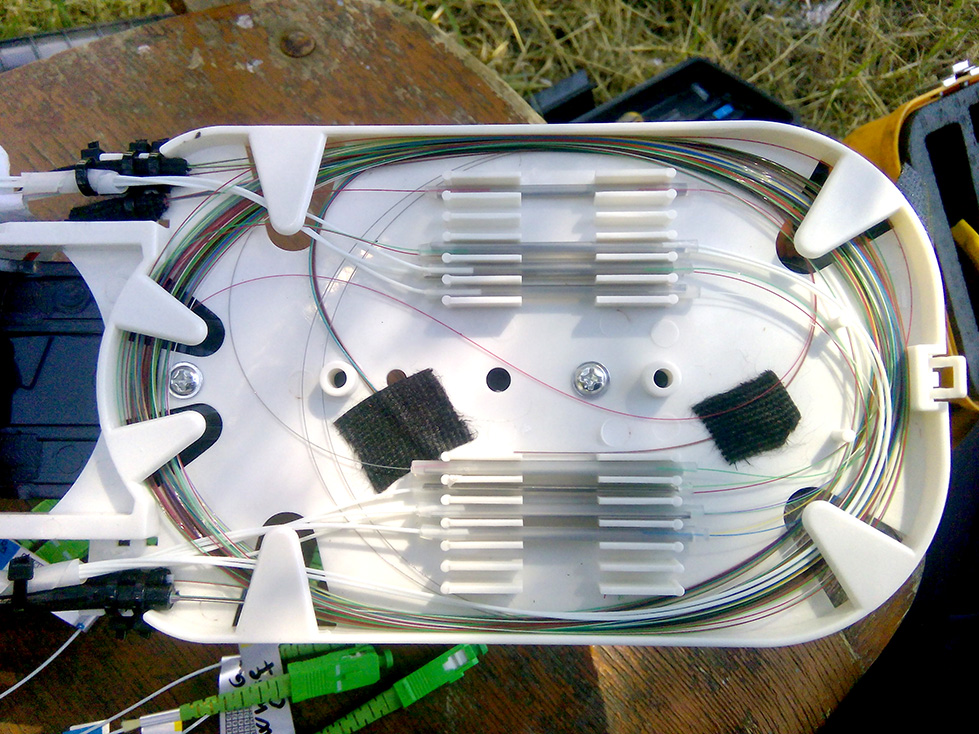

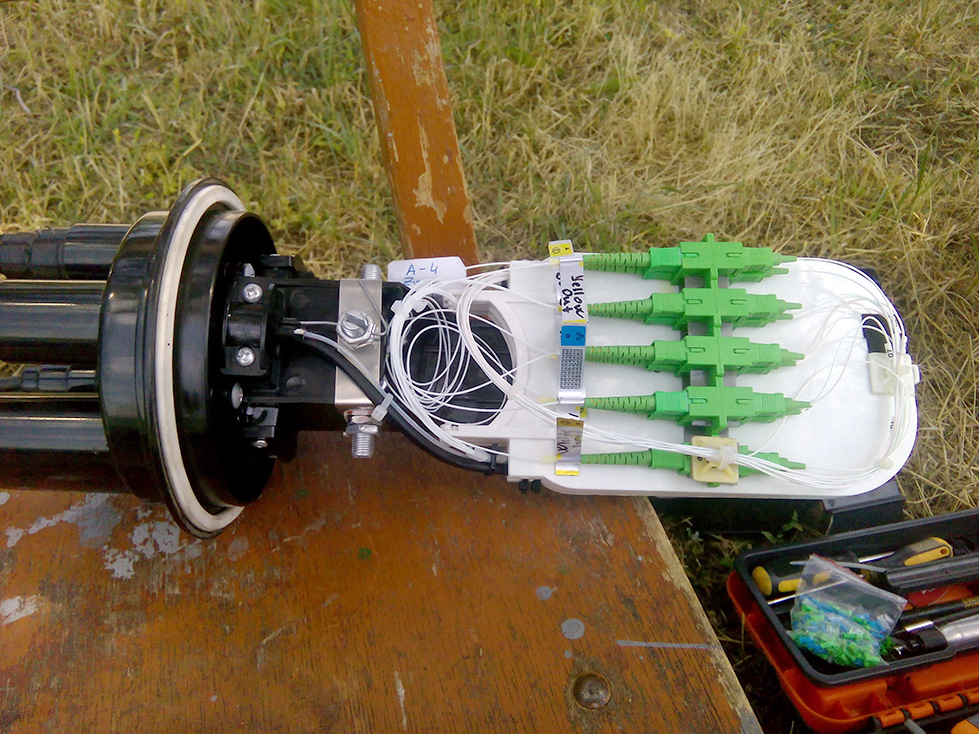

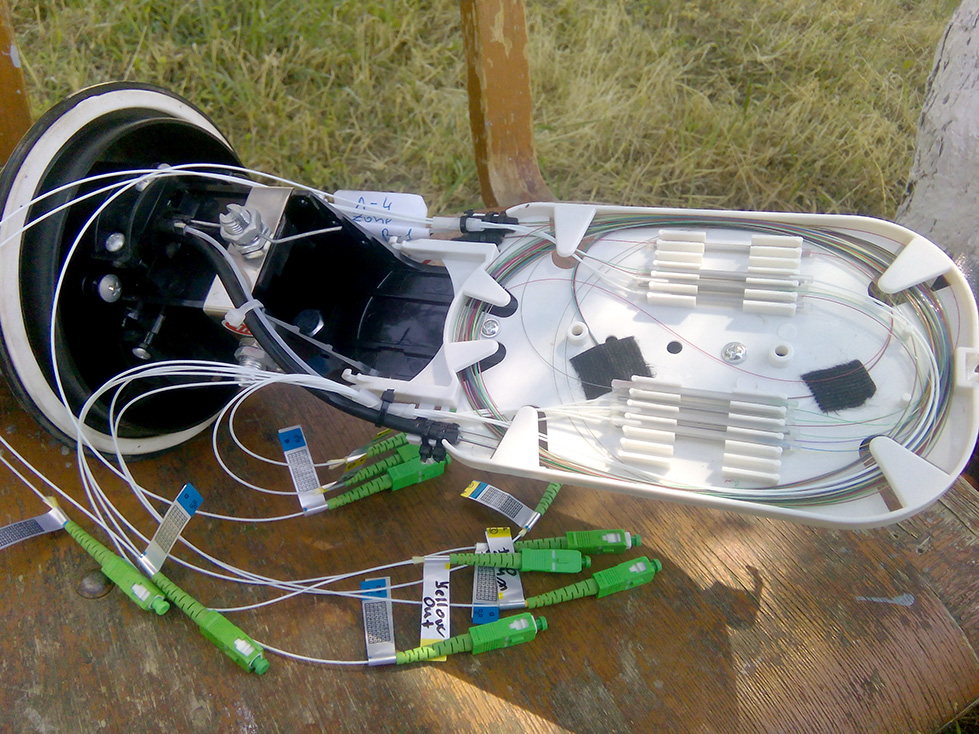

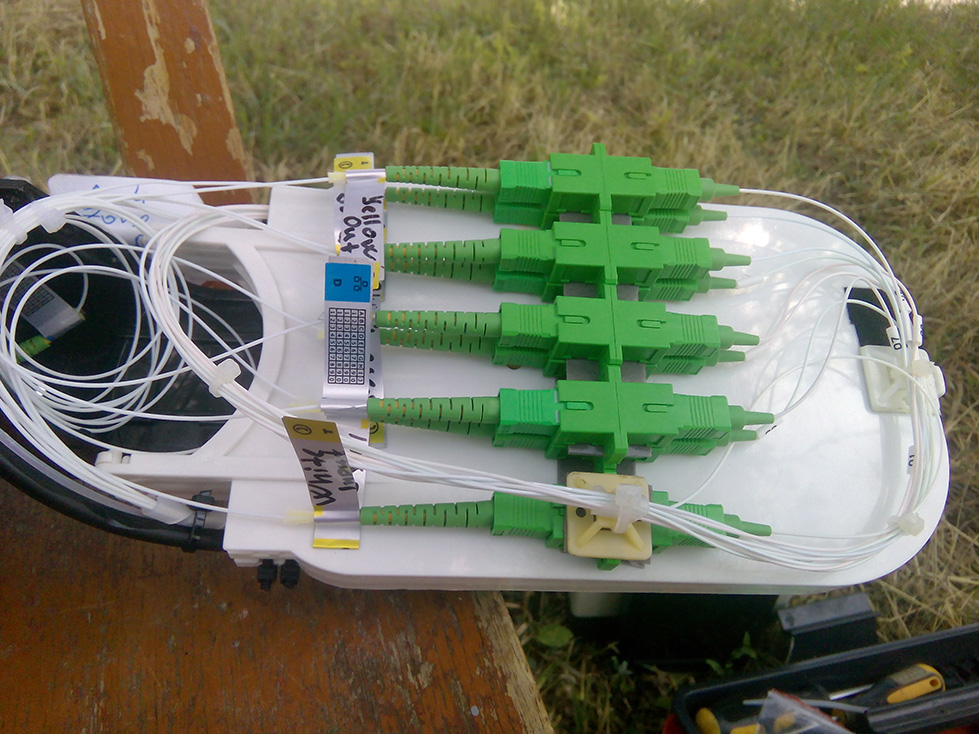

Только-что приехал с линии, переделывал корневую муфту, 6 вводов. Не ругайте сильно, это не самый красивый мой монтаж, муфту сделал в прошлом году а тогда опыта было совсем мало.

Старался как мог, не хотел отключать обе ветки. Как и обещал, фото:

[Bachaa]

А что там за изолетна тряпичная на фотке?

[avistudio]

А что там за изолетна тряпичная на фотке?



Какой марки или что имеете ввиду?

[Bachaa]

Вооообще что это такое?
