Охлаждение узлов

[Butch3r]

А кто-нибудь по этому поводу вообще замарачивается? Речь идёт не про кондиционеры, а про охлаждение 8/12U ящика в предмашинках/чердаках.

[Andrei]

Я спрашивал для шкафчика чуть по-боле http://forum.nag.ru/forum/index.php?showtopic=116026&view=findpost&p=1286139 но народ не активен. Видимо не актуально?

[kapydan]

ни разу не видел какого-то охлаждающего устройства для таких целей.



возможно, в жарких регионах бывшего ссср и есть еще какие-то фичи.

[Butch3r]

ни разу не видел какого-то охлаждающего устройства для таких целей.



возможно, в жарких регионах бывшего ссср и есть еще какие-то фичи.

ну можно поставить вентиляторы и выгонять тепло наружу. У меня сейчас самый критичный ящик - +51 градус. Охладить надо градусов до 40.



Я спрашивал для шкафчика чуть по-боле http://forum.nag.ru/forum/index.php?showtopic=116026&view=findpost&p=1286139 но народ не активен. Видимо не актуально?

возможно, вот и создал тему. Вообще для стоек бывают полки с вентиляторами.

[kapydan]

про вентиляторы идея неплохая. но, учитывая, засранность тех.этажей вентиляторы могут устроить там бурю в пустыне.

когда было жаркое лето 2010 г в мск меняли по паре-тройке коммутаторов в мелких ящиках, пухли конденсаторы.

[andryas]

Фильтр от мотоцикла "Минск", отверстие в ящике диаметром 60 мм, турбина BCB 97x94x32. Опционально - регулятор оборотов с термодатчиком.

Ну и ещё 2 пружинки + полоска для прижима фильтра и 2 болта-самореза для крепления турбины. Фильтр менять по мере заргязнения.

[NiTr0]

терморегулятор получается отменый из китайских регуляторов напряжения на базе LM2596 (вместо переменного резистора впаивается терморезистор - не помню уже номинал, считать надо).



ставим просто пару кулеров 120мм в ящик на выдув.

[andryas]

терморегулятор получается отменый из китайских регуляторов напряжения на базе LM2596



Я в них выпаиваю переменный резистор, ставлю в "нижне" плечё делителя последовательно три маломощных кремниевых диода, а в верхнее плечё делителя постоянный резистор 100-150 килоОм (подбирается под партию диодов).

В итоге до 15-20 градусов вентилятор не вращается, при 30 - слабо вращается (5 Вольт), при 60 - вращается на все свои 12 Вольт :)









Термодатчик (Диоды в моём случае) вместо R1









[Adim]

ставим SNR-ERD-2.3-termo-out и вентилятор 120 при питании от 5 вольт

работает замечательно

пыли минимум

[Butch3r]

ставим SNR-ERD-2.3-termo-out и вентилятор 120 при питании от 5 вольт

работает замечательно

пыли минимум

можно фото как это всё у вас выглядит?

[abab]

Ну а чё, есть кондиционеры. Не бюджетно правда но таки есть.



http://cmo.ru/catalog/vsepogodnye_telekommunikatsionnye_shkafy/konditsionery/

[catalist]

Ага за 100 тыс?

[andryas]

Ну а чё, есть кондиционеры. Не бюджетно правда но таки есть.



Если деньги есть, то можно попробовать модули пельтье.

[Butch3r]

С пельте мы в своё время уже баловались (делали самодельный термобокс). Эффективность крайне мала.

[Adim]

можно фото как это всё у вас выглядит?

узлы удалённые территориально быстро не смогу...

а так обычный ящик снизу отверстия и мет. решетка чтоб тараканы не заползли ))) потом вентилятор 120 кампутерный на выдув и всё это к snr... а ну да ещё блок питания

[Butch3r]

можно фото как это всё у вас выглядит?

узлы удалённые территориально быстро не смогу...

а так обычный ящик снизу отверстия и мет. решетка чтоб тараканы не заползли ))) потом вентилятор 120 кампутерный на выдув и всё это к snr... а ну да ещё блок питания

ну если будет возможность - закиньте фоток. На сколько этот выдув понижает температуру?

[Adim]

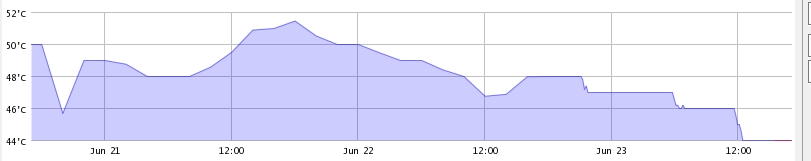

примерно так

вентилятор поставили 23.06.2016 часов в 12

целесообразность простых вентиляторов есть если температура снаружи ящика не более той до которой хотите охладить, в данном случае температура в районе 25-30

фоток snr не делал ибо сначала так колхозим потом если смысл есть то ставим, но это наверно уже после отпуска займусь.

Подумываю немного перестроить схему и ставить реле к 8 порту snr которое при срабатывании подаёт напрямую от 12 вольт, при достижении низкого порога переключает на половину напряжения через резистор

Edited June 23, 2016 by Adim

[xcme]

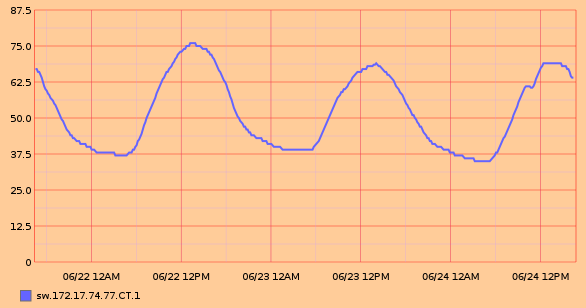

У нас в некоторых боксах температура 61-62 градуса НОЧЬЮ. А днем рекорд на коммутаторе доступа - 75 градусов. Служба эксплуатации говорит что ничего сделать нельзя. Спросил в чатике, товарищи еще чуть южнее говорят что просто закрывают на это глаза. Видимо запас по прочности у железок все таки есть.

[andryas]

Видимо запас по прочности у железок все таки есть.



Что за железки?

У меня в прошлом году был случай - в сильную жару начал ребуться домовой свитч. Оказалось, отказал кулер.

Ящик небольшой был, а на чердаке - более 60 градусов тепла. Вынимали в рукавицах, вода на свитче кипела.



З.Ы. После замены кулера работает нормально.

З.Ы.Ы Старичок - кошка 2950G

[xcme]

Что за железки?

DES-3200/3028. Датчик температуры есть только на DES-3200/C1.



з.ы. У вас кошки на доступе? о_О

[andryas]

з.ы. У вас кошки на доступе? о_О



Многие уже почти 10 лет трудятся.

[megahertz0]

Многие уже почти 10 лет трудятся.



+1. Древние 2950 и 3550 экстремально надежны. Я их в каких только жесточайших условиях не видел - работают безотказно. Видимо древний high end все таки качественнее современного Китая :).

[xcme]

Видимо древний high end все таки качественнее современного Китая :).

И это под постом о том, что "hi end" отказал при 60 градусах, хотя "Китай" продолжает работать при 75. :)))))

[andryas]

И это под постом о том, что "hi end" отказал при 60 градусах, хотя "Китай" продолжает работать при 75. :)))))



Ну д-линк, это достаточно качественный китай. Но, надо признать, неудачные модели есть у каждого производителя. У некоторых же удачные бывают :)

[Andris]

xcme, так 60 °C было на чердаке, а в ящике с 2950 явно больше, раз на нём вода кипела.
