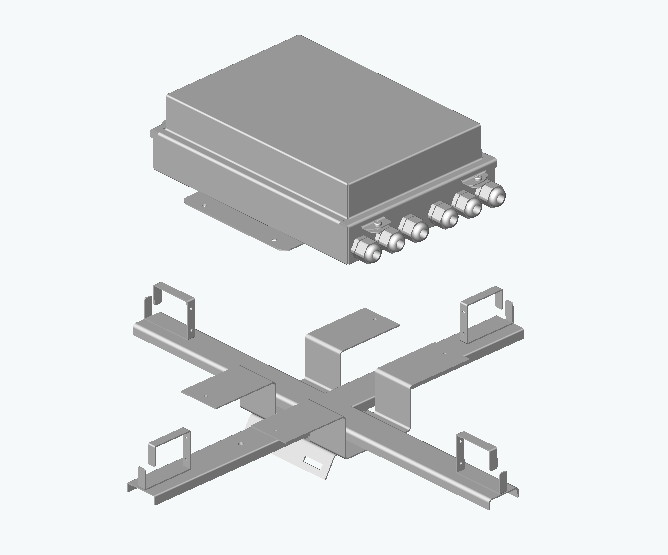

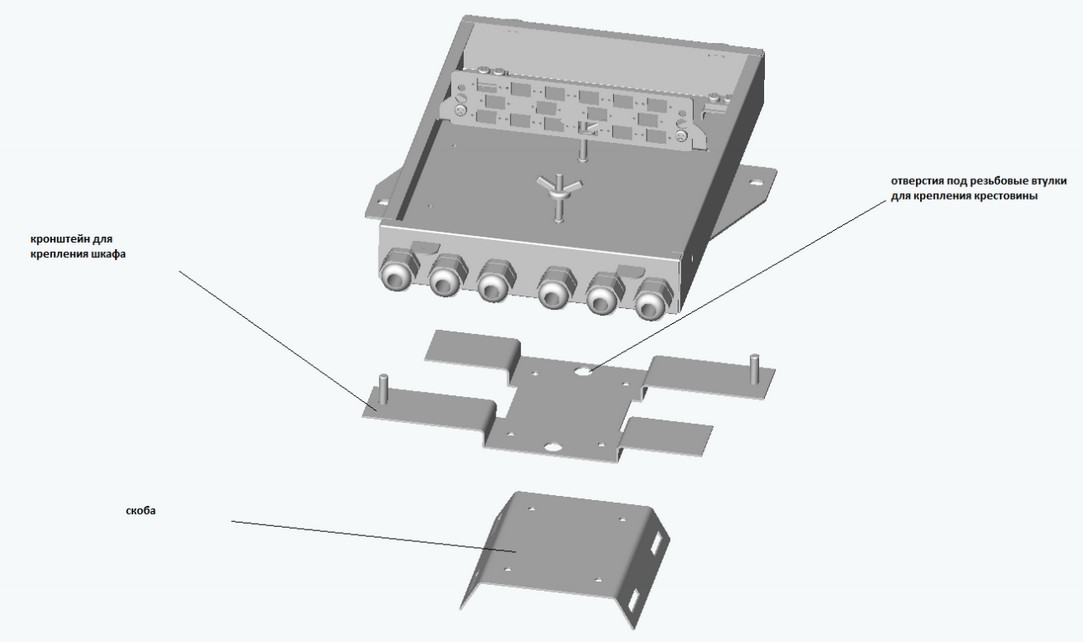

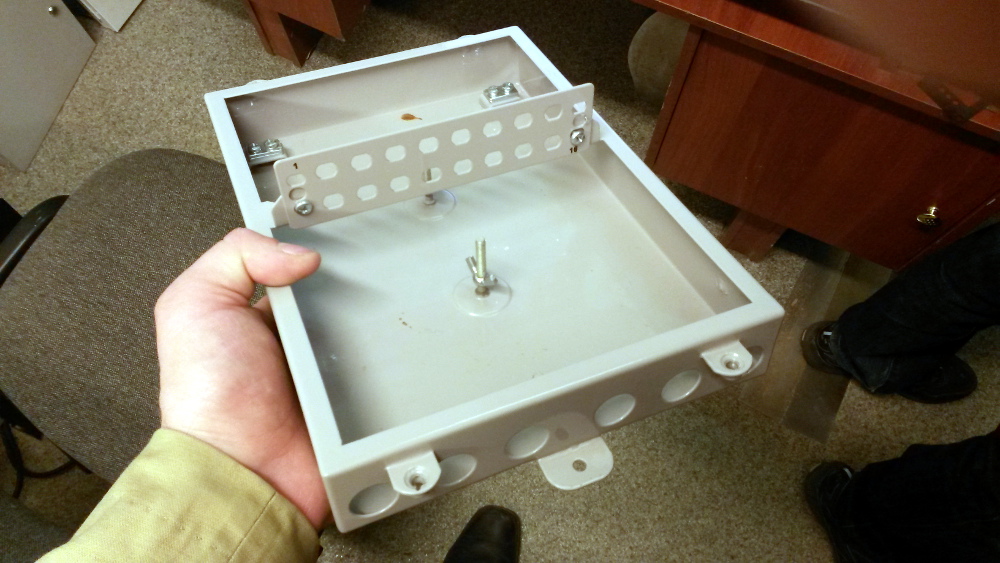

Bachaa Posted July 21, 2015 · Report post Итак... Я пересмотрел около двух десятков боксов (distribution box) для PON и FTTB под установку сплиттера, но не нашел варианта, который бы удовлетворил всем нашим задачам. Вот тут тема с обзором некоторых альтернативных боксов http://forum.nag.ru/forum/index.php?showtopic=100116&st=0 Было решено делать что то свое. Сначала я смотрел в сторону своего варианта пластикового бокса. Благо есть доступ к установке литья под давлением, но все упирается в штамп-форму для литья. Проектирование этого штампа весьма долгое и дорогое удовольствие. Но на выходе получается весьма дешевое изделие. Но тут кривая свела с одним очень хорошим коллективом, которые с металлом творят чудеса и мы решили попробывать сваять что-то из металла. Какие задачи для нашего бокса мы определили: 1. Крепеж (кранштейн) на опоре под ленту. 2. Легкая состыковка бокса к кранштейну. 3. Опциональная доукомплектация изделия крестовиной для запаса кабеля. 4. Ввод двух магистральных кабелей (транзит опционально - другая версия бокса) 5. Ввод от 4-х до 8-ми Micro ADSS кабелей (или дропов различной конструкции) 6. Установка в боксе любых типов розеток (от 8-ми до 16 штук) 7. Крепеж в боксе 2-х бескорпусных делителей 8. Установка в боксе стандартной кроссовой кассеты (производства ССД) 9. Фиксация абонентских кабелей стяжками внутри и снаружи бокса. 10. Степень защиты - ip53 (http://stavkomvideo.ru/node/1272) За основу был взят бокс со степенью защиты IP55 спроектированный для железнодорожников. Вот такая конструкция у нас вырисовывается. Пока только общий эскиз. Мне нужны ваши хотелки, чтобы довести этот бокс до идеального состояния. Что еще можно добавить в ТЗ ? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
SyJet Posted July 21, 2015 · Report post Считаю делать нетранзитные смысла нет никакого Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted July 21, 2015 · Report post Смысл есть. в PON сетях волоконность кабеля не большая. Так что можно и разрезать. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
SyJet Posted July 21, 2015 · Report post Ну спорить не буду, тыж заказчик. Я только хотел сказать, что лучше 1 универсальный Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted July 21, 2015 · Report post лучше 1 универсальный Я иду по пути удешевления. Сделать пару вводов гораздо легче и дешевле, чем колхозить транзитный ввод. Если придумаем недорогое решение для транзита, то естественно сделаем. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
SyJet Posted July 21, 2015 · Report post Да вставка-планка на 2/4 болтах Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
matvey199 Posted July 21, 2015 · Report post Всё-таки транзитный интересно т.к допустим у нас один оператор модернизирует свою сеть и воткнуть нужно петлей 48 кабель соотвественно две кассеты нужно чтоб влазило какое-нибудь крепление для сплитера и укладки для него патчей. Еще в китайских муфтах бесит что они заточены под быстрый коннектор и когда привариваеш пигтейл к дропу тупо приходится клеить гильзу к кассете спереди. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted July 21, 2015 · Report post В наш бокс запросто 3 кассеты влезет. 96 сварок как с куста. Транзит будет, но позже. Еще какие предложения? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
matvey199 Posted July 21, 2015 · Report post С дропом вам понятна ситуация ? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted July 22, 2015 · Report post Расшифруйте вопрос. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
dIMbI4 Posted July 22, 2015 · Report post привари снизу на него металлический овальный ввод сантиметров 6 длиной. введешь транзит, усадишь термоусадкой. один фиг под ввод-вывод использовать 2 ввода. а так, весьма неплохо. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Enigma33 Posted July 22, 2015 · Report post На сколько рационально делать их из металла? Они же ржаветь будут. Пластик практичнее ИМХО. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted July 22, 2015 · Report post овальный ввод сантиметров 6 длиной Интересно. Подумаем. Они же ржаветь будут. Это как покрасить. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Enigma33 Posted July 22, 2015 · Report post Это как покрасить. Вот езжу по Липецку, там много ящиков висит на столбах для оптики с муфтами. Так вот они все ржавые и страшные, хотя изначально смотрелись очень даже ничего. Хз, если ваши будут из оцинковки и качественно покрашены, то может и норм. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
deniska Posted July 23, 2015 · Report post Пластик практичнее ИМХО. Тогда уважаемому Баче нужно будет продать оооочень много коробок что бы отбить покупку термопласта и изготовление прессформ. При малых тиражах металл и только металл. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Gnom Posted July 23, 2015 (edited) · Report post чисто мое имхо, запас вокруг бокса менее аккуратно смотрится, нежели под боксом. Edited July 23, 2015 by Gnom Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

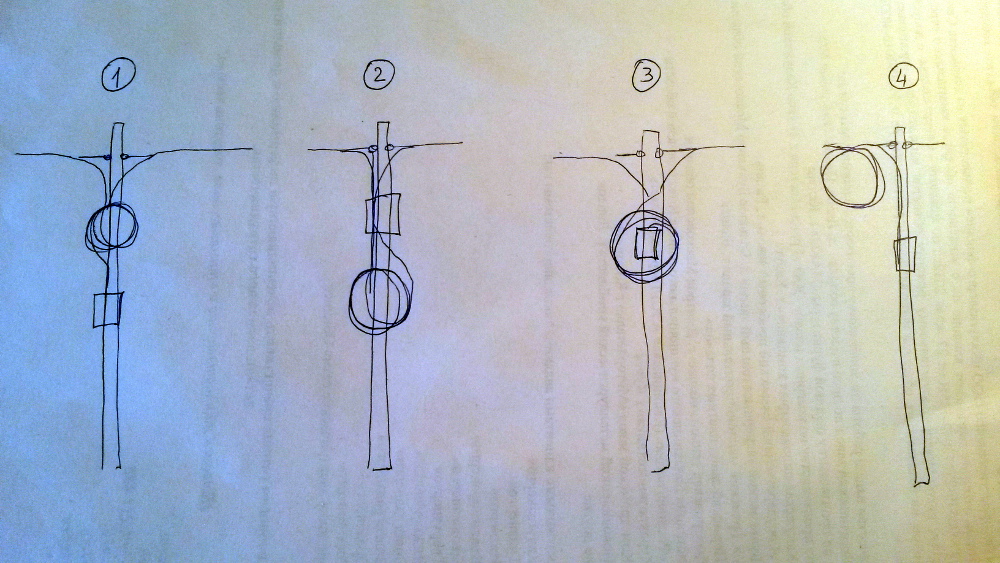

Bachaa Posted July 23, 2015 · Report post нежели под боксом Ниразу не видел такого. Самое распространенное - это бухта кабеля и к ней чем-либо подвязаны муфта. Вот мы и попытались этот вариант облагородить. Да и как вы на столб полезете, через запасы кабеля что-ли ? Оно же мешаться будет. В рекомендациях к монотубу оставлять запас в бухте правильной кольцевой формы. Вот как бы самое оно в нашем представлении. Делать крестовину отдельно не рационально в плане затрат на дополнительный крепеж (ленту) Я вот тут прикинул как можно крепить муфту и запас кабеля... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Enigma33 Posted July 23, 2015 · Report post А не выгодней в Китае на заводе заказать? Там можно сразу из пластика и сделают всё что нужно. Помню как то год назад мне стало интересно не выгодно ли у нас в России производить крепёж, ну звоню я значит в фирму которая станки продаёт и тут начинается самое смешно. Я - дайте цену на такой то станок Менеджер - а вам для какой цели? Я- хочу делать такой то крепёж. Менеджер - закажите в Китае Я - Не хочу в Китае, хочу тут рабочие места создавать, Россию с колен поднимать. Менеджер - вам не нужен станок, вам нужен хороший поставщик. Я - Не учите меня жить, дайте цену на станок. Менеджер - Вам он не нужен, даже не пытайтесь заниматься этим бизнесом, через меня прошло много таких как вы, у них ничего не вышло. Я охренел от такого поворота :) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted July 23, 2015 · Report post в Китае на заводе заказать? Из металла - нет. Все станки и оборудование есть. Предлагай что-то по конструкции. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Enigma33 Posted July 23, 2015 · Report post Предлагай что-то по конструкции. Не увидел как у вас будут дропы крепиться. Нужно либо как в китайских муфтах делать маленькие дырочки и резиновый клин дибо возле каждого ввода зажим для несущего элемента. Если будут использоваться готовые уличные патчкорды, то получается только клин. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Барагоз Posted July 23, 2015 · Report post чисто мое имхо, запас вокруг бокса менее аккуратно смотрится, нежели под боксом. Плюсую. Я вот тут прикинул как можно крепить муфту и запас кабеля... Везде стараемся по варианту 2, редко 3. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
LPV Posted July 24, 2015 · Report post а можно вариант из диэлектрического материала? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
20512 Posted July 24, 2015 · Report post 1. крепеж под ленту не обязательно делать отдельно. Если только для оптимизации объема. 2. крепление кабеля около дырок нужно уточнить, чтобы небыло сильного изгиба при креплении его к задней стенке. 3. Размер опять таки какой. Я вот тут прикинул как можно крепить муфту и запас кабеля... Если муфта большая, мы крепим по 2-му варианту.Если маленькая - по третьему. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

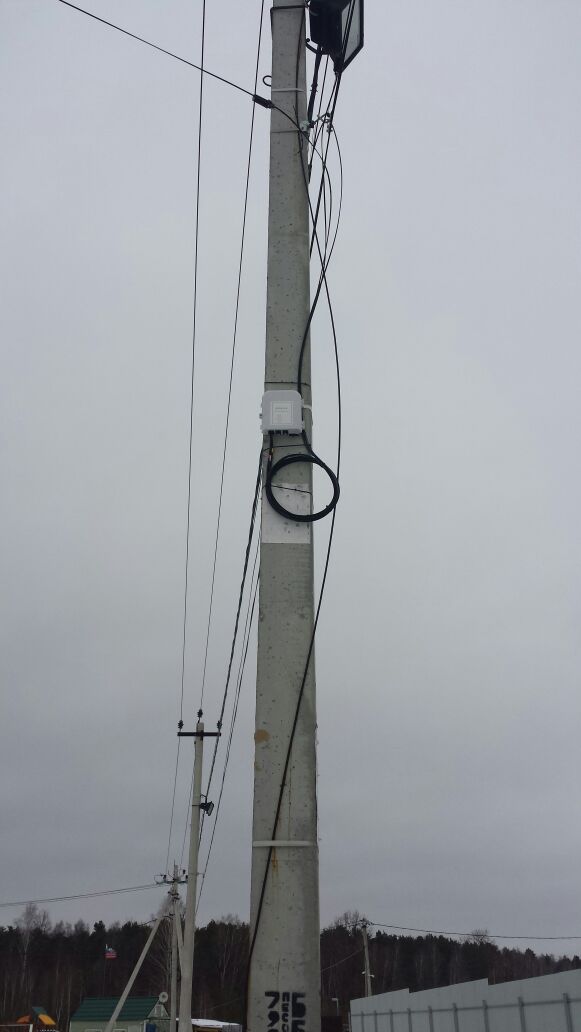

Gnom Posted July 24, 2015 (edited) · Report post Bachaa, Вот одна из фото. Возможно не самая красива, но все же. Далее это кольцо только растет, т.к. появляются запасы от абонентских патчкордов. Наличие запасов обусловлено тем, что иногда приходится спускать узел на землю для работы. Запас снизу для нас оптимален в плане обслуживания ну и как говорил, смотрится по моему аккуратней. Любые конструкции для этого запаса будут только дополнительно выделять его, а цель вроде как сделать его меньше и менее заметным. Edited July 24, 2015 by Gnom Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted July 24, 2015 · Report post а можно вариант из диэлектрического материала? Всю конструкцию что ли ? сделать его меньше и менее заметным. Легальность размещения - залог успеха. Делать незаметным не сама суть. Моя конструкция по габаритам будет не очень большая. Возможно как ваш бокс и запас на фотографии. крепеж под ленту не обязательно делать отдельно. Крепеж уже немного переделали. Суть отдельного крепежа - экономия ленты при повторных опусканиях бокса на землю. К тому же креставина не будет приварена к основе - ее можно будет крепить отдельно - отверстия под ленту будут. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
