Xaser Posted April 15, 2014 Добрый день, хотелось бы узнать мнения знатоков, есть два дома(А и Б), между ними 458 метров, в доме А есть интернет 80мб\с в доме Б его нет, нужно провести из дома А в дом Б, так же между домами А и Б стоят еще три дома, хочу по чердаку провести кабель сетевой, обычную витуху и на каждом чердаке ставить свич Mikrotik RB260GS а на доме Б поставить Mikrotik RB2011UiAS-RM для управления трафиком, т.к дольше он будет распространяться по Wlan, так вот в чем вопрос: будут ли при такой схеме потери в сети и о каком кач-ве сети можно говорить? И вообще реально ли будет передать трафик на скорости 80мб\с? P.S. для наглядности прекрипил файл зеленые точки это Mikrotik RB260GS Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Antares Posted April 15, 2014 хочу по чердаку провести кабель сетевой, обычную витуху и на каждом чердаке ставить свич Mikrotik RB260GS И после каждой грозы будешь бегать менять оборудование )) Кидай оптику Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Xaser Posted April 15, 2014 Оптика и беспроводка меня не интересуют, интересно расстояние , будут ли потери , если скажем каждые 80 метров ставить свичи. К слову есть линк на 67 метров по чердакам, так же с использованием двух свичей, уже 6-лет и все работает, ни какая гроза не вывела из строя оборудование, главное правильно заземлить и поместить оборудование в деревянный ящик Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
alibek Posted April 15, 2014 Оптика и беспроводка меня не интересуют, интересно расстояние , будут ли потери , если скажем каждые 80 метров ставить свичи. Потери будут только если оборудование будет глючить. А так потерь не будет, будет только увеличение задержки. Ну и проблемы с тяжелым трафиком и микроберстами. А почему бы не использовать ethernet-репитеры? Фактически двухпортовый свитч, но в защищенном исполнении, может питаться по PoE и не будет проблем с недостаточными буферами. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Xaser Posted April 15, 2014 ethernet-репитеры- первый раз слышу, если можно то по подробней о них или ссылочку Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
alibek Posted April 15, 2014 В гугле забанили? Вот например: http://www.commeng.ru/index.php?id=92 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
digsi Posted April 15, 2014 оптика сейчас дешевле витухи, странно почему не хотите её кинуть? и не нужны никакие промежуточные точки. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
dignity Posted April 15, 2014 оптика сейчас дешевле витухи, странно почему не хотите её кинуть? и не нужны никакие промежуточные точки. и даже можно не варить, если уж сильно хочется. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted April 15, 2014 P.S. для наглядности прекрипил файл зеленые точки это Mikrotik RB260GS Вместо RB260GS лучше использовать RB260GSP - они могут передавать питание PoE дальше. То есть электричество потребуется не во всех домах. По тестам, можно сделать 3 цепочки - инжектор - кабель - RB260GSP - кабель - RB260GSP - кабель - RB260GS. Увеличение задержки будет совсем не заметным. В гугле забанили? Вот например: http://www.commeng.ru/index.php?id=92 Что за поделка китайского автопрома? Вот нормальный PoE репитер - про него я как раз и писал выше. Если пускать транзитом, на каждом доме остаются еще 3 свободные порта для подключения клиентов. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
alibek Posted April 15, 2014 Что за поделка китайского автопрома? Вот нормальный PoE репитер - http://www.lanmart.ru/proizvoditeli/mikrotik/kommytatori/mikrotik-rb260gsp.html - про него я как раз и писал выше. Если пускать транзитом, на каждом доме остаются еще 3 свободные порта для подключения клиентов. Фанатизм, похоже, мозги отключает. RB260GSP — это коммутатор, со всеми вытекающими. В том числе (в контексте сабжевой задачи) хилым процессором, маленькими буферами и небольшой FDB. А репитер — это тупое устройство на стыке L1/L2, которое не сможет согласовать разную скорость интерфейсов, но зато и не подвержено проблемам мыльниц-коммутаторов. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
EShirokiy Posted April 15, 2014 Xaser, где вы собираетесь размешать свитчи? в ящиках или на чердаке в углу? Мне кажется, что протянуть оптику транзитом выйдет намного дешевле и надежнее выйдет чем тянуть витуху. Оконечивать можно быстрыми коннекторами. На одни свитчи у вас почти 5000 руб уйдет. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Xaser Posted April 15, 2014 У нас оптика 110р/метр + сварочный аппарат( которого ни у кого нет) вот и пощипайте цену пол километра оптики, это не проф. сеть, а обычная локалка между друзьями и городить ее на оборудовании за 50 тысяч ни кто не будет, была прямая видимость то хватило бы nsm2 а видимости увы нет Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
shader Posted April 15, 2014 ethernet-репитеры- первый раз слышу, если можно то по подробней о них или ссылочку И на наге естьhttp://shop.nag.ru/catalog/05581.Istochniki-pitaniya/12062.POWERTONE/12246.PEXT У нас оптика 110р/метр + сварочный аппарат( которого ни у кого нет) вот и пощипайте цену пол километра оптики, это не проф. сеть, а обычная локалка между друзьями и городить ее на оборудовании за 50 тысяч ни кто не будет, была прямая видимость то хватило бы nsm2 а видимости увы нет ого! откуда такие цены? А варить я так понял, необязательно. Можно склеить. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
shader Posted April 15, 2014 (edited) Кабель такой: http://shop.nag.ru/catalog/01919.Opticheskij-kabel/02701.Podvesnoj-odnomodulnyj/08643.SNR-FOCA-UT1-02 SFP a) http://shop.nag.ru/catalog/02086.Moduli-SFP/06896.WDM-odnovolokonnye/03064.SNR-SFP-W35-3 б) http://shop.nag.ru/catalog/02086.Moduli-SFP/06896.WDM-odnovolokonnye/03065.SNR-SFP-W53-3 Ну и под SFP или микротики или свичек типа такого: http://shop.nag.ru/catalog/00001.Kommutatory/04963.SNR/04960.SNR-S1907-1S У меня такой коммутатор стоит (как 2х портовый медик) Вроде ни че работает,я такой пол года назад поставил и забыл. И не так уж и дорого :) Это навскид. UPD. Ах, сфп под него соточные надо.... Edited April 15, 2014 by shader Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
EShirokiy Posted April 15, 2014 (edited) Xaser а можно в принципе вообще кинуть тросовую витуху, по двум парам пустить электрику (220в), по остальным интернет (100мегабит), на домах ставить тупые свитчи, типа DES-1005D, 1008 и т.д. (здесь их можно найти почти бесплатно). Я на полном серьезе, схема рабочая. Edited April 15, 2014 by EShirokiy Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
SergioDeMaster Posted April 15, 2014 А на наге полкилометра отмотают? или брать километр придется? (у самого такая проблема с прокладкой возникала, но удалось кабеля нахаляву урвать) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
SergioDeMaster Posted April 15, 2014 а можно в принципе вообще кинуть тросовую витуху, по двум парам пустить электрику (220в), по остальным интернет (100мегабит), на домах ставить тупые свитчи, типа DES-1005D, 1008 и т.д. (здесь их можно найти почти бесплатно). Я на полном серьезе, схема рабочая. Да вы садист! Уж на крайняк по свободным парам пустить постоянку 48В, у свичей ставить степдаун конвертеры. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted April 15, 2014 У нас оптика 110р/метр + сварочный аппарат( которого ни у кого нет) вот и пощипайте цену пол километра оптики, это не проф. сеть, а обычная локалка между друзьями и городить ее на оборудовании за 50 тысяч ни кто не будет, была прямая видимость то хватило бы nsm2 а видимости увы нет Можно заказать оптику нормальный плоский кабель диэлектрик (не лапшу FTTH), он стоит 16р. за метр. Соответственно на 500 метров уйдет всего 8000р. останется взять 2 быстрых коннектора и 2 SFP модуля, воткнуть с одной стороны в RB2011, с другой в RB260GS и получите гигабитную локалку. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
alibek Posted April 15, 2014 а можно в принципе вообще кинуть тросовую витуху, по двум парам пустить электрику (220в) Сухари уже заготовили? Даже навскидку тут с пяток серьезных нарушений. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
EShirokiy Posted April 15, 2014 alibek, подробнее, пожалуйста Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
alibek Posted April 15, 2014 Что именно? То что для 220В по улице нужно использовать уличный кабель в двойной изоляции, соответствующего типа и сечения? Или то, что по витой паре пускать переменный ток не следует? Или то, что UTP в принципе не рассчитан на 220В? Или то, что такой совет гарантирует, что кто-нибудь получит поражение электрическим током? Или то, что высокое напряжение в принципе не должно попадать в низковольтную аппаратуру без гальванической развязки (а если выводить витую пару на клеммы, то уже передача данных не пойдет)? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
EShirokiy Posted April 15, 2014 alibek, по синей паре масса, по коричневой паре фаза. По оранжевой и зеленой 100 мегабит. Понятно, что витуха не рассчитана на передачу 220в. Я не сторонник такой порнографии, да и строить 450 метров по витухе, это абсурд) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted April 15, 2014 Не заморачивайся и делай так, как умеешь. Грозы не страшны, как сильный ветер. От него и образуется статическое электричество на кабеле. Между проводами витухи проскакивает дуга, как от пьезо-зажигалки. И лупит примерно так же, если руками хватануть. Я чтобы избавится хоть как то от этого явления кидал по крышам на струнке экранированную витуху, экран обязательно заземлял, а перед оборудованием ставил гроззащиту. Заземлял все, что можно, в т.ч. металлические корпуса коммутаторов. Причем оборудование брал со встроенными блоками питания, чтобы провод был также с заземлением. И только тогда как-то удалось избавится от выгорания портов. Работало без проблем, причем свитчей в цепочке было около 12 штук. По концам получал практически полные 100 мегабит, если никто в промежутках не нагружал оборудование. Самый длинный участок витухи был около 120 метров. Но гемора с витухой я нахватался не счесть. Тут тебе правильно советуют. Если на транзитных домах не будет абонентов и ты тупо транзитом тащишь линию, то сделай оптикой и забудь. Оптика стоит копейки. Реально обойдется дешевле витухи экранированной. Тебе по почте сразу пришлют нужную длину с конекторами на концах. Тебе останится залесть на крышу и просто зацепить кабель быстрозажимными крепежами. Даже бабки не заметят твоих выходок :) Нужен будет совет, пиши в личку. Помогу, чем смогу :) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

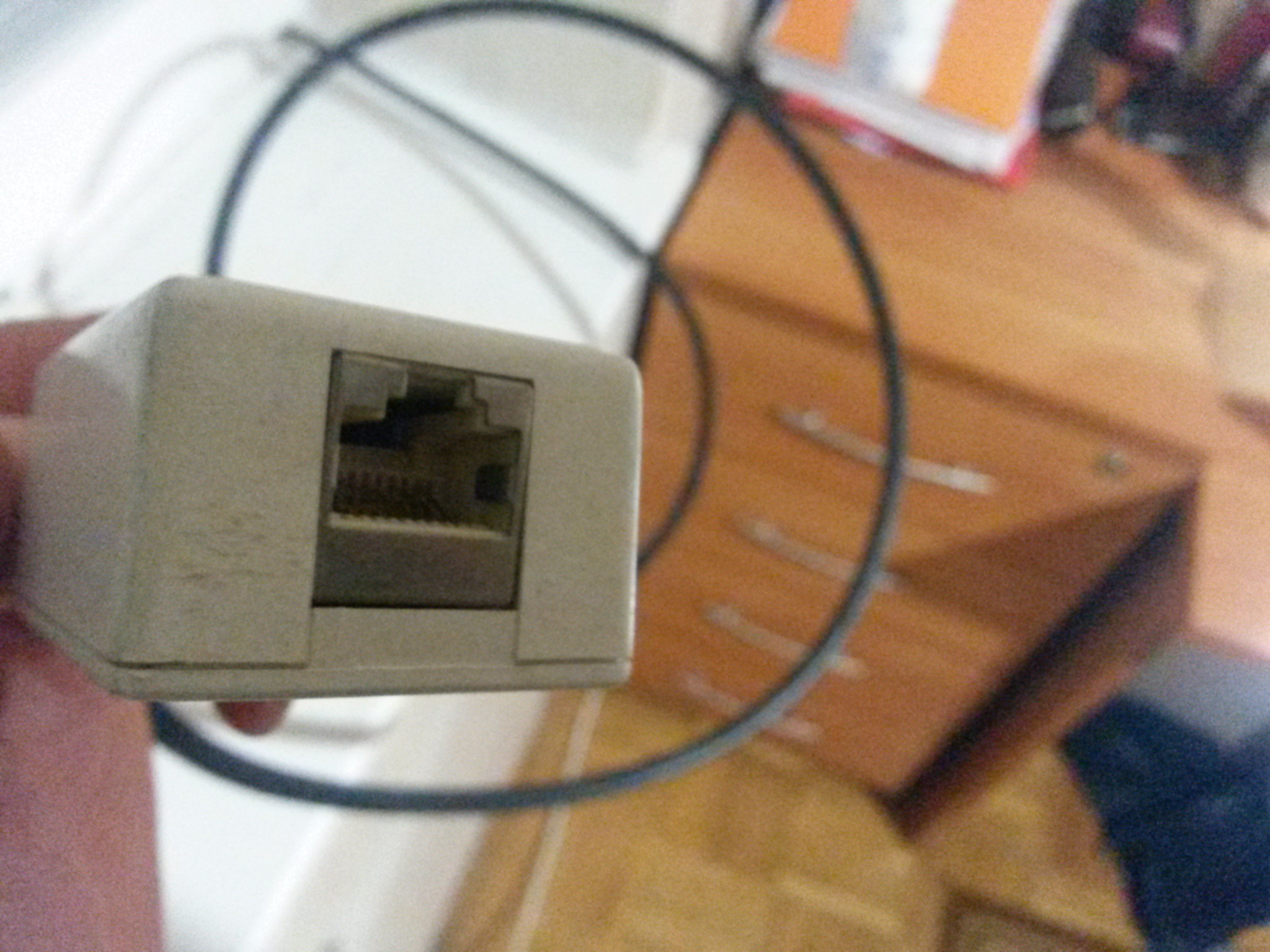

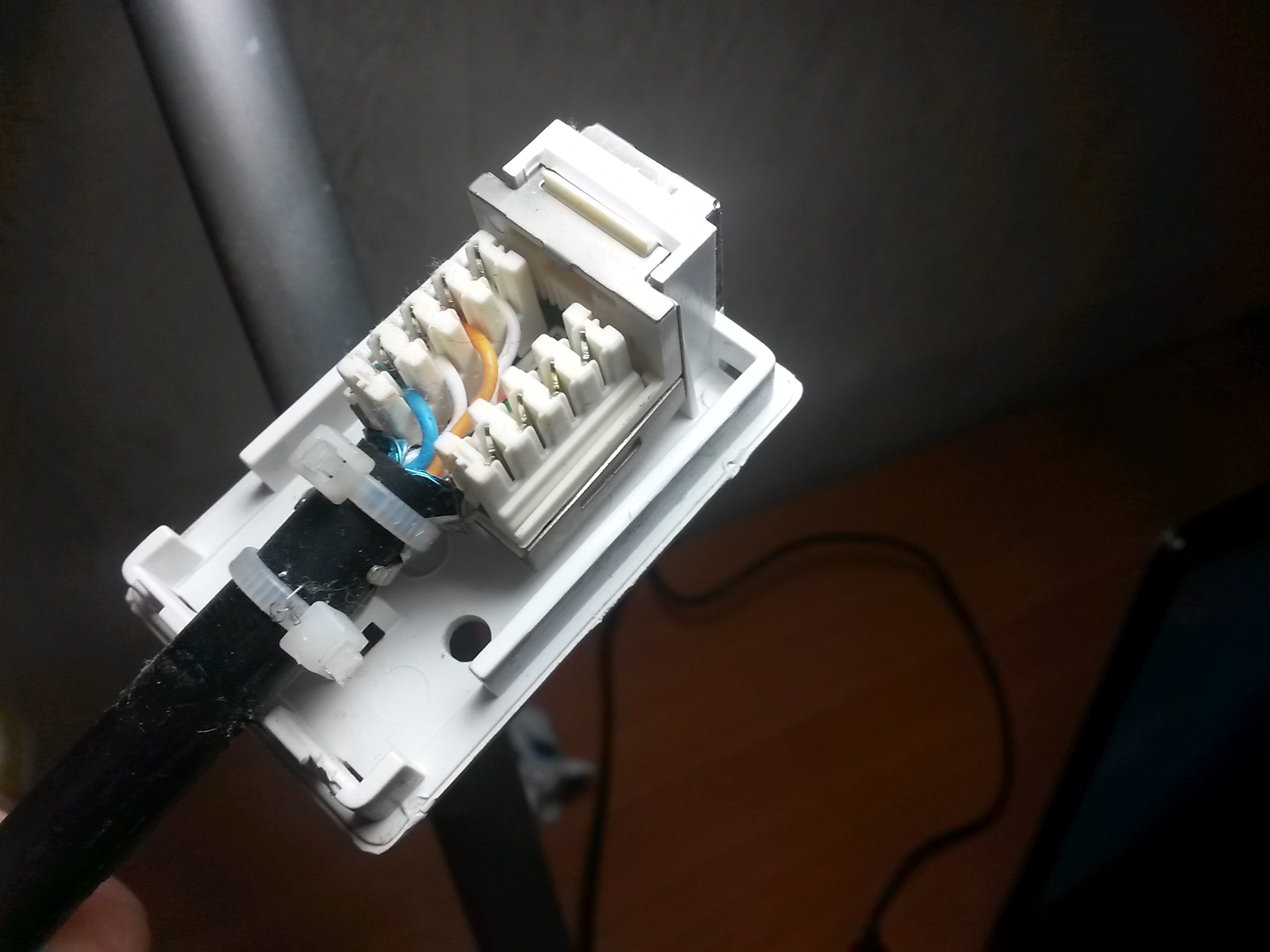

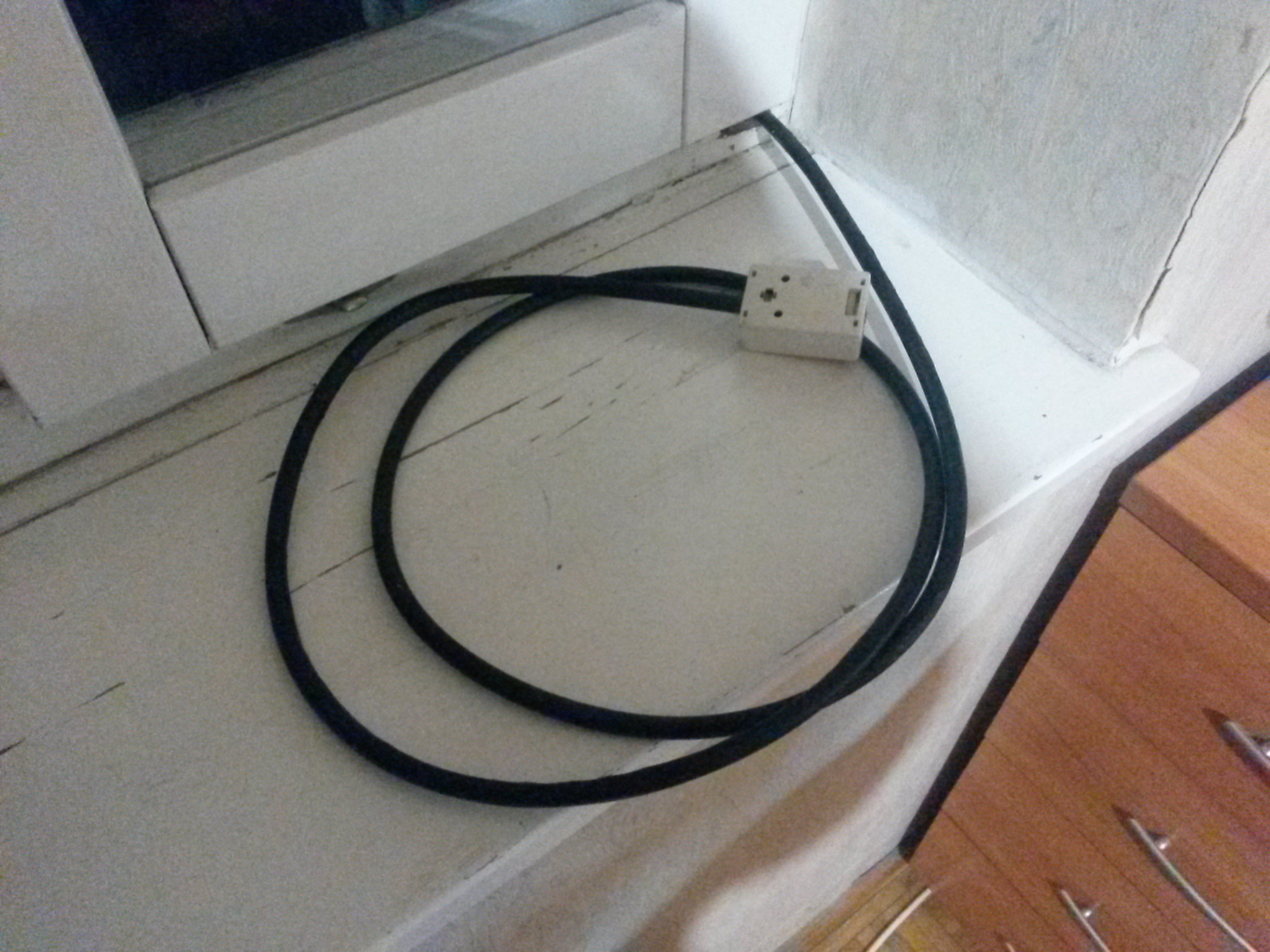

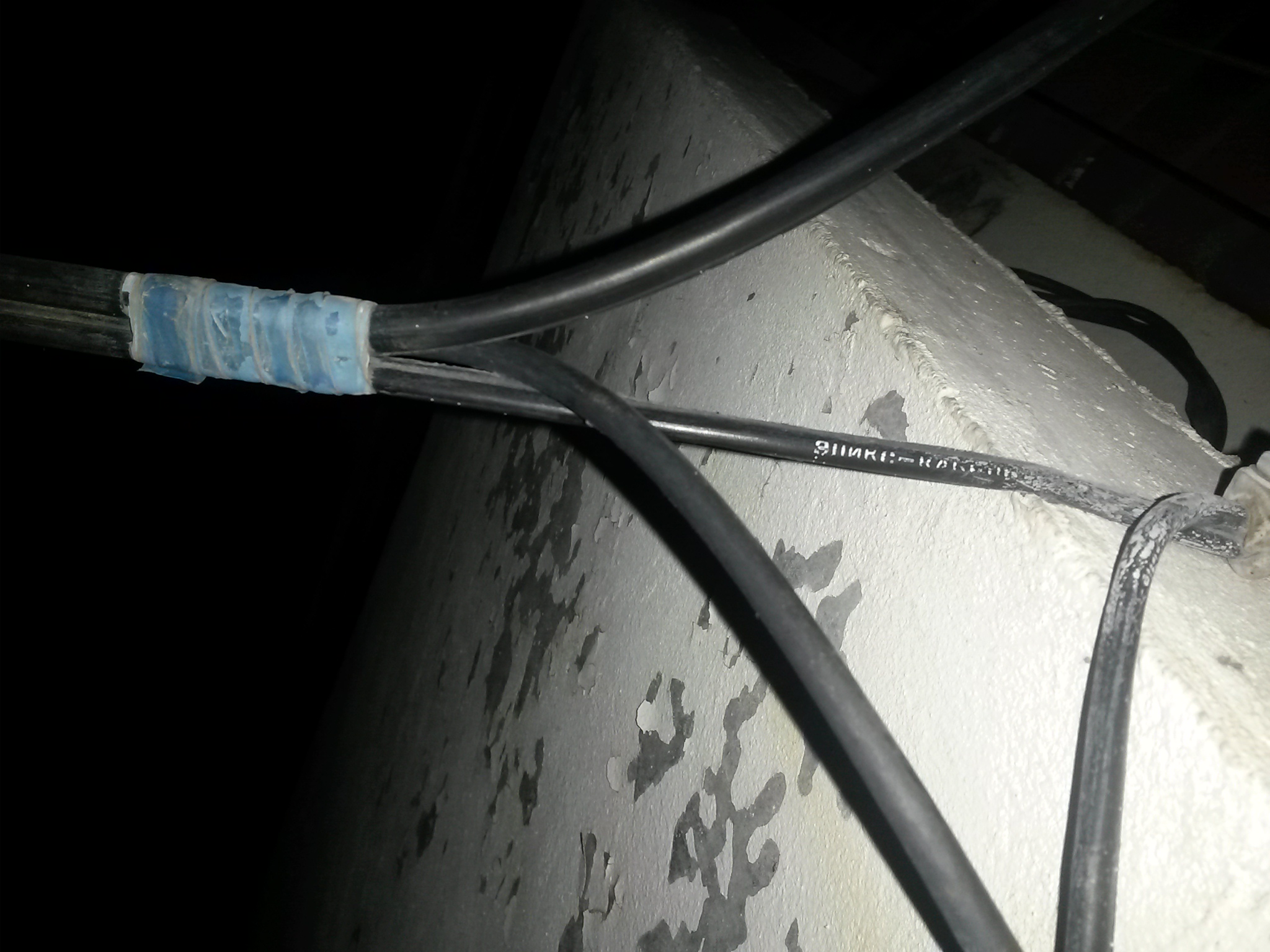

Bachaa Posted April 15, 2014 Вот, не поленился даже сфотать для тебя руины той сети :) Контур заземления уже отсутствует, как и оборудование, но витуха (тросовая экранированная) к твоему обозрению. Розетка, как видишь с металлическим ободком, чтобы можно было металлический коннектор в нее вставлять не нарушая заземления по линии. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted April 15, 2014 Розетка, как видишь с металлическим ободком, чтобы можно было металлический коннектор в нее вставлять не нарушая заземления по линии. Этот ободок полная ерунда, для надежного контакта, не следует обжимать экран витой пары под коннектор, его нужно выводить отдельно и соединять через винтовые клеммы. Вот пример подключения экранированной витой пары к блоку питания: Таким способом подключено очень много устройств, грозозащита не используется - повреждения сетевого порта не происходит, т.к. электрический заряд очень хорошо утекает на заземление, т.к. оплетка имеет качественный контакт с винтовой клеммой. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
