Обновление прошивки устройств SNR-ERD-3С, SNR-ERD-3S

Victor Pestov
 Share

Recommended Posts

pashtetHK

pashtetHK

Posted
Posted

Добрый день,при снятии показаний с ИБП через UPS monitoring не верно выводятся данные Battery voltage, при полном заряде акб пишет всегда 87 %,прошивка последняя Firmware 1.6 SysName ERD-3S_51:148



Такая же ерунда... 2 UPSа и на обоих цифра 90% стоит как вкопанная...

SysName ERD-3S_66:142

Firmware 1.6

  • 3 months later...
  • Replies 105
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Posted Images

softer-lsk

softer-lsk

Posted
Posted

Здравствуйте.

Вопрос по SNR-ERD-3.2 и SNR-ERD-3s.

Подскажите, какие максимальные напряжение и ток выдержат выходы "Smart Reset 1" и "Smart Reset 2"?

Есть нужда управлять перезагрузкой с помощью 24v реле. В местных магазинах нет возможность купить готовые реле на DIN-рейку с обмоткой на 5v, только 12, 24, и 220. Питание 24v в шкафу уже присутствует.

  • 2 weeks later...
AnatolM

AnatolM

Posted
Posted (edited)

Здравствуйте

Вопрос по режиму "Термостат" SNR-ERD-3s



Есть возможность в новой прошивке добавить выбор времени задержки включения и выключения нагрузки отдельно для нижней и верхней границ температуры?

Edited by AnatolM
  • 3 weeks later...
Victor Pestov

Victor Pestov

Posted
  • Author
Posted

18.08.2017



- v1.7

- добавлена 38400 скорость последовательного порта

- добавлено ограничение на отправку ARP запросов

- добавлена отправка тестового trap'а при получении UDP сообщения "TRAPTEST" (1200 порт)

  • 6 months later...
Forgomar

Forgomar

Posted
Posted

Подскажите пожалуйста, для мониторинга ИБП SNR-UPS-LIRM-1000 необходим провод питания, т.е. вот это провод:

ERD -> UPS

2 -> 7 (+5V)

Или не нужен? Будет работать без доп. питания. Я подключил только 3 провода, но что-то не завелось!

Вот теперь подключать 4 провод с питанием или же проблема в чем-то другом. Все настройки правильные, проверял несколько раз.

  • 9 months later...
Xfess

Xfess

Posted
Posted

У контактов DI какой период срабатывания? Необходимо подключение сухих контактов(нормально разомкнутых) от реле, с периодичностью срабатывания 500мс. Устройство успеет их обработать?

  • 1 month later...
pukoid

pukoid

Posted
Posted

SNR Flasher.exe при выборе firmware_SNR-ERD-3S.hex версии 1.7 неактивна кнопка "прошивка".

Что за аномалия?

Файл на первый взгляд целый, скачан полностью, конец файла - :00000001FF - как и в 1.6, начало тоже совпадает.

  • 6 months later...
AfanasiyBelyushin

AfanasiyBelyushin

Posted
Posted
В 23.03.2017 в 18:29, pashtetHK сказал:



Такая же ерунда... 2 UPSа и на обоих цифра 90% стоит как вкопанная...

SysName ERD-3S_66:142

Firmware 1.6

Добрый день.

Если еще актуально, можно протестировать с прошивкой 1.7



В 18.07.2017 в 12:46, softer-lsk сказал:

Здравствуйте.

Вопрос по SNR-ERD-3.2 и SNR-ERD-3s.

Подскажите, какие максимальные напряжение и ток выдержат выходы "Smart Reset 1" и "Smart Reset 2"?

Есть нужда управлять перезагрузкой с помощью 24v реле. В местных магазинах нет возможность купить готовые реле на DIN-рейку с обмоткой на 5v, только 12, 24, и 220. Питание 24v в шкафу уже присутствует.

Добрый день.

Немного непонятен вопрос. В ERD-3s уже предусмотрено реле управления на 5В.



В 31.01.2019 в 08:06, pukoid сказал:

SNR Flasher.exe при выборе firmware_SNR-ERD-3S.hex версии 1.7 неактивна кнопка "прошивка".

Что за аномалия?

Файл на первый взгляд целый, скачан полностью, конец файла - :00000001FF - как и в 1.6, начало тоже совпадает.

Добрый день.

Обновить сам Flasher пробовали? На стенде подобная проблема не возникала.

AfanasiyBelyushin

AfanasiyBelyushin

Posted
Posted
В 20.02.2018 в 19:35, Forgomar сказал:

Подскажите пожалуйста, для мониторинга ИБП SNR-UPS-LIRM-1000 необходим провод питания, т.е. вот это провод:

ERD -> UPS

 2 -> 7 (+5V)

Или не нужен? Будет работать без доп. питания. Я подключил только 3 провода, но что-то не завелось!

Вот теперь подключать 4 провод с питанием или же проблема в чем-то другом. Все настройки правильные, проверял несколько раз.

Приветствую!

Если ещё актуально, просьба уточнить описать вашу схему подключения более подробно.

AfanasiyBelyushin

AfanasiyBelyushin

Posted
Posted
В 07.12.2018 в 17:30, Xfess сказал:

У контактов DI какой период срабатывания? Необходимо подключение сухих контактов(нормально разомкнутых) от реле, с периодичностью срабатывания 500мс. Устройство успеет их обработать?

Добрый день.

Время сработки дискретных входов порядка 10мс, так что обрабатывать сигналы контроллер должен успевать.

  • 2 months later...
ThreeDHead

ThreeDHead

Posted
Posted

Господа разработчики, для чего было делать свой формат COMMUNITY для ERD в шаблоне Zabbix? Два часа убил на поиск причин.



{$SNMP_COMMUNITY_ERD} вместо {$SNMP_COMMUNITY}



Как определить версию прошивки, которая доступна тут: http://data.nag.ru/SNR ERD/SNR-ERD-3S/Firmware/

  • 4 weeks later...
prolan

prolan

Posted
Posted

В протоколе megatec, который реализован для мониторинга UPS в SNR-ERD-3 есть возможность тестирования UPS в течении 10 секунд и до разряда АКБ.

Нет ли планов по добавлению данного функционала в прошивку? Было бы очень неплохо, для периодической проверки АКБ, иначе для реализации данного функционала придется писать костыль с переводом порта в режим RS232-ethernet, и самостоятельно давать команду на тест.

  • 2 weeks later...
st.blackd

st.blackd

Posted
Posted
В 23.11.2019 в 03:31, ThreeDHead сказал:

Почему температура возвращается как строка?



Zabbix ругается: Value "-9" of type "string" is not suitable for value type "Numeric (unsigned)"



Решение: Надо заменить на Float

Zabbix сам может преобразовать строку в число, сделайте у метрики предобработку.

  • 2 months later...
BVK

BVK

Posted
Posted

Добрый день, есть проблема с измеряемым напряжением.

ERD (3s, прошивка 1.7) подключена родным адаптером в 220В, напряжение замеряю на АКБ, подключил его к контактам 3 и 12, напряжение в веб-интерфейсе отображается, но ниже номинального примерно на 7-8%.

То есть в веб-интерфейсе voltage = 11,95V, а мультиметр на АКБ показывает 12,8В

Нормально ли это, и если нет, то как можно вылечить?



Почему нужна точность - хочу мониторить напряжение и температуру на АКБ солнечной электростанции. С температурой вопросов нет, а вот с напряжением....

AfanasiyBelyushin

AfanasiyBelyushin

Posted
Posted
В 26.02.2020 в 11:08, BVK сказал:

Добрый день, есть проблема с измеряемым напряжением.

ERD (3s, прошивка 1.7) подключена родным адаптером в 220В, напряжение замеряю на АКБ, подключил его к контактам 3 и 12, напряжение в веб-интерфейсе отображается, но ниже номинального примерно на 7-8%.

То есть в веб-интерфейсе voltage = 11,95V, а мультиметр на АКБ показывает 12,8В

Нормально ли это, и если нет, то как можно вылечить?



Почему нужна точность - хочу мониторить напряжение и температуру на АКБ солнечной электростанции. С температурой вопросов нет, а вот с напряжением....

Добрый день.

Проблему на ряде устройств подтвердили. Обратитесь, пожалуйста, на support@nag.ru, попробуем решить проблему, поменяв коэффициенты в прошивке.

  • 1 month later...
AfanasiyBelyushin

AfanasiyBelyushin

Posted
Posted

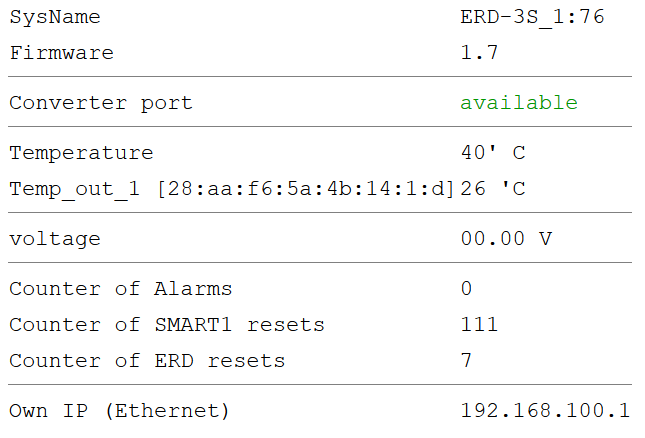

21 час назад, КА_Рыжков сказал:




snmpwalk -v1 -c public 192.168.100.1 sysdescr
Timeout: No Response from 192.168.100.1

snmpget -v1 -c public 192.168.100.1 1.3.6.1.4.1.40418.2.4.4.2.4
Timeout: No Response from 192.168.100.1.

Добрый день.

По настройкам всё верно. Убедитесь, что 161 порт ничем не блокируется.





AfanasiyBelyushin

AfanasiyBelyushin

Posted
Posted
18 часов назад, КА_Рыжков сказал:

пробовал с разных ОС, подключал на прямую... SNR-ERD-3S не работает по SNMP (

Включил SNMP на MikroTik, 161 прт, работает

Просьба написать на support@nag.ru

Продолжим общение там.

  • 9 months later...
  • 1 month later...
ahtungov

ahtungov

Posted
Posted
On 4/6/2016 at 6:35 PM, zema68 said:

Здравствуйте, а можно сделать забор температуры по snmp до десятых градуса?

Здравствуйте! Удалось получать данные с внешних термодатчиков до десятых градуса?

Вопрос актуальны. Может кто-то подскажет решение?
