alibek Posted January 10, 2014 Posted January 10, 2014 Подскажите, никто с таким не сталкивался? Допустим есть у меня программа для составления схем. Открываю я в этой программе схему сети, выбираю переключателем L1 — и рисуется схема физических соединений (оборудование, интерфейсы, кабели). Переставляю переключатель на L2 — и схема детализуется, линии кабелей превращаются в «трубы», внутри которых нарисованы VLAN, на транковых интерфейсах эти VLAN коммутируются. Переставляю переключатель на L3 — и схема абстрагируется, теперь на ней только L3 интерфейсы и (возможно) L2-каналы, с нарисованными потоками маршрутизации. Ну это конечно в идеале. На практике достаточно чего-то более простого, главное чтобы оно умело инвентаризированную сеть представлять в графическом виде, удобном для распечатки и понимания. Про NOC-проект я в курсе и с интересом слежу, но ему пока до такого далеко, да и он под инвентаризацию заточен, а не под схемы. Вставить ник Quote
Antares Posted January 10, 2014 Posted January 10, 2014 Честно говоря не понял, чего хочет ТС Вставить ник Quote
darkagent Posted January 10, 2014 Posted January 10, 2014 Насмотрятся голливуда, а потом бредют. О такой софтине только мечтать. Вставить ник Quote
dmvy Posted January 10, 2014 Posted January 10, 2014 есть московская контора которая подобное за много миллионов рублей предлагает (порядка 5млн). Вставить ник Quote
MrNv Posted January 10, 2014 Posted January 10, 2014 фотошоп со слоями как раз в тему будет :) Вставить ник Quote
alibek Posted January 10, 2014 Author Posted January 10, 2014 О такой софтине только мечтать. Разве мечтать плохо? Лет пять назад NOC-Project тоже был из разряда "мечтать". Честно говоря не понял, чего хочет ТС Хочу модель сети на уровнях с 1 по 3 в виде схемы, удобной для распечатки. Вставить ник Quote
Night_Snake Posted January 10, 2014 Posted January 10, 2014 фотошоп со слоями как раз в тему будет :) Автокад тогда уж Вставить ник Quote
20512 Posted January 10, 2014 Posted January 10, 2014 Мой старший детеныш последний год над чем-то подобным мучается для моей сети. Говорит, нет ничего невозможного, только для того, чтобы это дело не затянулось еще на пару лет, ему в помошники надо еще штук десять кодеров. Только вот те, котрые уже в состоянии накодить то, что нужно просят минимум пару штук баксов в месяц. Резюме. Любой каприз за ваши деньги, но за эти деньги легче нанаять мальчика на побегушках. Вставить ник Quote
MiB Posted January 10, 2014 Posted January 10, 2014 mapguide? наши в ней оптику отрисовывают. выбрал волокно или порт на кроссе и он всю карту отобразил со всеми спрямлениями в муфтах и перекросировками на кроссах. Вставить ник Quote
alibek Posted January 10, 2014 Author Posted January 10, 2014 mapguide? Это немного не то, но спасибо за наводку. Я тыщ за 30 покупал NED, который глючный и не развивается. Вставить ник Quote
uk2558 Posted January 10, 2014 Posted January 10, 2014 Посмотрите в сторону Nagios. Вставить ник Quote
Diman_xxxx Posted January 10, 2014 Posted January 10, 2014 (edited) Насмотрятся голливуда... Не насмотреться, a накурятся :) PS: Присоединяюсь к вопросу! :) PPS: Ктоже это все прописывать будет ))) Edited January 10, 2014 by Diman_xxxx Вставить ник Quote
alkanaft Posted January 10, 2014 Posted January 10, 2014 вот упорются виртухальной ритуальностью и бредютъ... хочу видеть дом полность хочу видеть в нем канализацию хочу видеть в нем электропрводку хочу видеть несущие конструкци... это я к чему? это я к тому что все это есть в нормальном проекте в стадии РД с нормально оформленой исполнительной документацией. где до последней распаячной коробки и муфты с протоколом ее разварки и рефлектограммы с каждого волокна на кросе все есть в том числе где и как оно висит и что за железо все это светит и с каким конфигом. неумкние и не знание методологии ведегния ииспользование конструкторской документации не решает мегапрограмма, а решает ее знание инженерного подхода и соответствующий набор знаний. сначала знания, а потом чертежная программа. автокад в умелых руках решает большинство проблем. Вставить ник Quote
Diman_xxxx Posted January 10, 2014 Posted January 10, 2014 (edited) вот упорются виртухальной ритуальностью и бредютъ... хочу видеть дом полность хочу видеть в нем канализацию хочу видеть в нем электропрводку хочу видеть несущие конструкци... это я к чему? это я к тому что все это есть в нормальном проекте в стадии РД с нормально оформленой исполнительной документацией. где до последней распаячной коробки и муфты с протоколом ее разварки и рефлектограммы с каждого волокна на кросе все есть в том числе где и как оно висит и что за железо все это светит и с каким конфигом. неумкние и не знание методологии ведегния ииспользование конструкторской документации не решает мегапрограмма, а решает ее знание инженерного подхода и соответствующий набор знаний. сначала знания, а потом чертежная программа. автокад в умелых руках решает большинство проблем. ....и марку бетона и его состав по факту приемки/экспертизы, + ФИО бригады которая его замешивала и закладывала)(с личными делами до седьмого колена). ...Вот и я о том-же, что перетаскивать весь этот мега багаж знаний из многих-многих бумажных папок(и не только) в искомую адскую софтину будет не легко со всеми вытекающими.... может быть лет через 100 ))) PS: Надо уметь себя ограничивать в ТЗ, или это сделают за Вас ) Но, ТЗ ТС выглядит привлекательно ) Edited January 10, 2014 by Diman_xxxx Вставить ник Quote
alkanaft Posted January 10, 2014 Posted January 10, 2014 не ну конечно если не брать проекты которые прихрдилось мутить в зоне влияния крупных монополистов с вытекающей бюрократией и детализованностью всего и вся (ворд, визио, автокад, эксель) то даже этого набора хватает чтобы сделать понятную и полность легальную сеть со всеми экспертизами в министерствах. в сарай-чердактелекоме хватает визио и dia с вордом и экселем и поверьте, если вы изучите эксель как следует, то прямо с него грузить дерево сети из sql базы, рисовать его и скриптами записывать изменения в базу обратно будет вполне реально хоть черта лысого можно в нем сделать - программирование только знать надо. Вставить ник Quote
alibek Posted January 11, 2014 Author Posted January 11, 2014 это я к чему? Лень — двигатель прогресса. А то ведь и автокад не нужен, все схемы прекрасно на кульманах рисуются. Вставить ник Quote
Vasmer Posted January 12, 2014 Posted January 12, 2014 вроде у тимура"ринет" какие -то разработки были Вставить ник Quote
digsi Posted January 12, 2014 Posted January 12, 2014 ха-ха, всё внутри человека. называется ясновиденье) вошел в транс - всё увидел что захотел. одна проблема вывести на другие носители) Вставить ник Quote

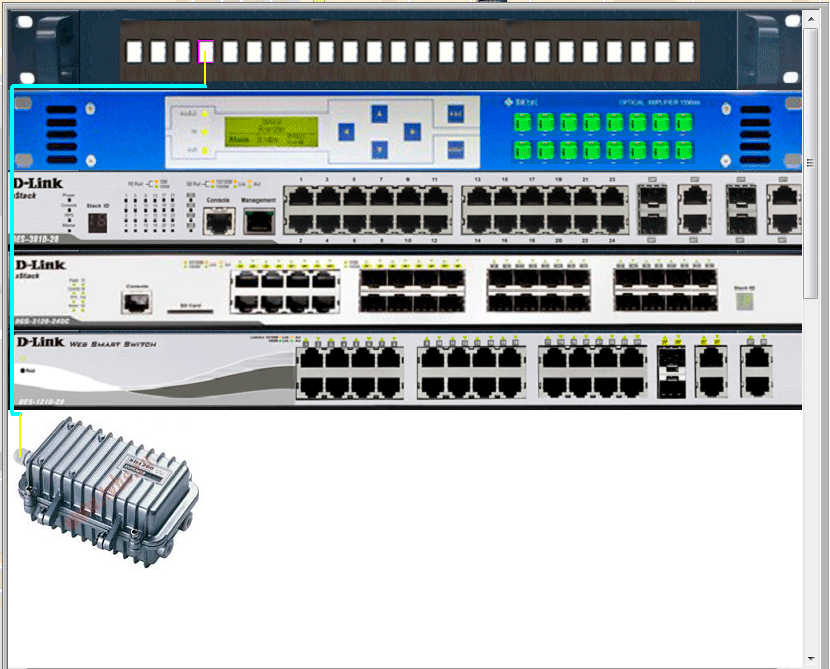

avtomax.com.ua Posted January 12, 2014 Posted January 12, 2014 (edited) Начали писать сфот под себя, но пока закинули. Если кому будет интерессно, можем дописать за мзду малую. Ориентировалось под расчет сети для КТВ. Чего требовалось 1. Визуальная схема сети на яндекс картах. 2. Построение схемы сети происходит визуально. 3. Максимально визуально/реалистично/графически отобразить ящики и то что в них - оборудование - патч панели - патчкорды 4. Самое главное для чего это писалось. Автоматический расчет мощности на каждом оптическом приемнике учитывая - длины линий - сварки в кабеле - другие возможные потери, например на изгибах кабеля - потери на патчкордах - потери на соединениях между патчкордами - много других параметров 5. Полностью визуальная графическая кроссировка кабелей, волокон, волокон в патчпанелях, пигтейлов, патчкордов ... 6. Что планировалось добавить? Очень много всего =). Так пока что выглядит ящик который у провайдеров в подъезде. - патч панель (кликабельна, можно посмотреть кабеля в середине и их волокна) - оптический передатчик 1550 BKTEL (просто для примера, так как такие девайсы по ящикам никто не ставит) - три различных длинка - оптический приемник - патчкорд от патчпанели к приемнику П.С. все порты на девайсах и "дырки" в патчпанели кликабельны и активны. На любой порт свитча можно нажать и законектить его патчкордом с любым другим девайсом! П.С.С. Можем адаптировать прогу под расчет PONa Edited January 12, 2014 by avtomax.com.ua Вставить ник Quote
pppoetest Posted November 2, 2014 Posted November 2, 2014 Мой старший детеныш последний год над чем-то подобным мучается для моей сети. Говорит, нет ничего невозможного Полностью с ним согласен. Сам пытаюсь сделать нечто подобное, но пока осилил только уровень Л2, времени не хватает катастрофически. Вставить ник Quote
myst Posted November 2, 2014 Posted November 2, 2014 Да меня это дико удивляет вообще. Сети повсеместны и не дешевые масштабные вещи. А такого важного инструмента нет. Вставить ник Quote
pppoetest Posted November 2, 2014 Posted November 2, 2014 А мне кажется такое есть, просто держат в закромах, ибо бабла вехрачили в разработку столько, что продавать - никто не купит, слишком дорого будет. А так отдать - жаба душит. Вставить ник Quote
Diman_xxxx Posted November 2, 2014 Posted November 2, 2014 В UserSide появилась возможность планирования кабелей и узлов и расчетные уровни по PON сети на структурной схеме и чета еще - юзаем нравится ) Может скоро четонито еще допилят - сидишь дунул тыкнул крысой - а тебе схема сети открылась в новом видении, по л2, по л3, вланы разными цветами))) Вставить ник Quote

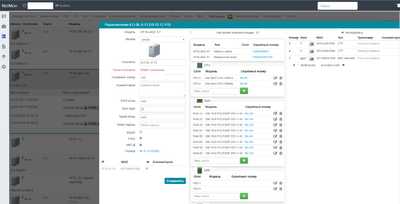

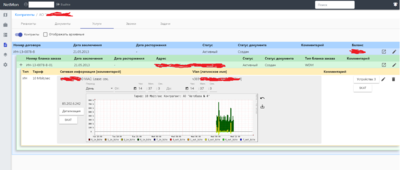

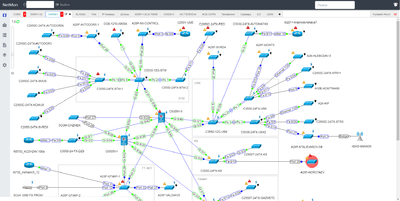

s.lobanov Posted November 2, 2014 Posted November 2, 2014 А мне кажется такое есть, просто держат в закромах, ибо бабла вехрачили в разработку столько, что продавать - никто не купит, слишком дорого будет. А так отдать - жаба душит. Конкретно того, что описано в первом посте может быть и нет, но у большинства самостоятельных телекомов с абон.базой хотя бы пару тыщ человек имеются какие-то свои наработки, либо что-то своё с нуля, либо перепиленое что-то опернсорсное, но чаще всего оно очень сильно заточено под конкретную сеть вплоть до хардкода каких-то констант. Я например видел как люди в заббиксе делали нечто подобное что хочет топикстартер Вставить ник Quote
