антенны JIROUS и несколько вопросов

Хотелось бы уточнить пару вопросов у знатоков форума касаемо данных антенн. И так...



АНТЕННА ПАССИВНАЯ НАПРАВЛЕННАЯ JIROUS JRC-29 EX MIMO RP-SMA-FEMALE 5 GHZ (КОМПЛЕКТ 2 ШТ.)

АНТЕННА ПАССИВНАЯ НАПРАВЛЕННАЯ JIROUS JRC-29 DUPLEX (КОМПЛЕКТ 2 ШТ.)

АНТЕННА ПАССИВНАЯ НАПРАВЛЕННАЯ JIROUS JRC-29 MIMO RP-SMA-FEMALE 5 GHZ (КОМПЛЕКТ 2 ШТ.)

АНТЕННА ПАССИВНАЯ НАПРАВЛЕННАЯ JIROUS JRC-29 DUPLEX RP-SMA-FEMALE 5 GHZ (КОМПЛЕКТ 2 ШТ.)



Судя по общему названию всё это модификации одной и той же антенны? и все эти антенны имеют два канала.

В чем собственно разница? Если усиление одинаковое и ко всем можно прикрутить бокс.

Цены опять таки от 9 до 22тыр у всем известного нам магазина. Переплачивать не хочется не понятно за что, но непросто же так цены в 2 с лишним раза дороже?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Зайдите на сайт производителя и посмотрите описания - там есть 3 типа антенны:



http://en.jirous.com/antenna-5ghz/jrc-29_mimo/

http://en.jirous.com/antenna-5ghz/jrc-29-duplex/

http://en.jirous.com/antenna-5ghz/jrc-29ex_mimo/



Отличаются внешним видом и длиной ответной части облучателя с разъемами. Те, что с MIMO имеют короткую часть и могут комплектоваться маленькими корпусами JR200 для установки плат RB711. Та, что Duplex может комплектоваться только большим корпусом JR300.



Самая хорошая антенна - Duplex, у нее наибольшая развязка по поляризациям. Те, что MIMO имеют худшую развязку и худшие характеристики. Поэтому и цена у них ниже.



Все эти антенны идут с разным типом разъемов, что и отражено в описании. RP-SMA не самый хороший тип разъема для такой антенны.



Там, где цена совсем уж низкая, может быть просто одна антенна, вместо двух. Описание просто не правильное.





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо за развернутый ответ) На тест заказали самые дешевые JIROUS JRC-29 MIMO RP-SMA-FEMALE 5 GHZ (КОМПЛЕКТ 2 ШТ.) и пару боксов 300-х. Как прийдут посмотрим, что за зверь. В комплекте за 9тыр действительно 2 антенны.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо за развернутый ответ) На тест заказали самые дешевые JIROUS JRC-29 MIMO RP-SMA-FEMALE 5 GHZ (КОМПЛЕКТ 2 ШТ.) и пару боксов 300-х. Как прийдут посмотрим, что за зверь. В комплекте за 9тыр действительно 2 антенны.

У МИМО антенн развязка хуже. Причем значительно не смотря на цифры.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

по поводу развязки в МИМО, имею знакомство с производителем и довольно толковым, так он в лаб условиях не смог добиться развязки более 45 Дб в 5 Ггц для большого производства, тут пишут про более 53 Дб да еще и в потоковом производстве, на что он только хмыкнул, но и ничего не сказал....



по поводу антенн JIROUS, они сделаны по типу антенны Кассегрена с радиопрозрачным кожухом, так вот в нашем любимом инете довольно уважаемые люди с титулами пишут статьи, где впрямую указывают что антенны данного типа эффективны когда площадь зеркала в 100 раз больше чем длина волны. а тут 65 см на сантиметровый диапазон. так что решать вам, ваши деньги тратяться



хотя смотряться красиво



и с эконом точки зрения, лично я не готов тратить 25к и выше на антенны на "пиратском" линке, когда антенну могут в любой момент снять, да и просто небольшой дюб-дюб по зеркалу от вандалов, а оно алюминиевое, ее выводит из строя.

Изменено пользователем Constantin

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

по поводу развязки в МИМО, имею знакомство с производителем и довольно толковым, так он в лаб условиях не смог добиться развязки более 45 Дб в 5 Ггц для большого производства, тут пишут про более 53 Дб да еще и в потоковом производстве, на что он только хмыкнул, но и ничего не сказал....



по поводу антенн JIROUS, они сделаны по типу антенны Кассегрена с радиопрозрачным кожухом, так вот в нашем любимом инете довольно уважаемые люди с титулами пишут статьи, где впрямую указывают что антенны данного типа эффективны когда площадь зеркала в 100 раз больше чем длина волны. а тут 65 см на сантиметровый диапазон. так что решать вам, ваши деньги тратяться



хотя смотряться красиво



и с эконом точки зрения, лично я не готов тратить 25к и выше на антенны на "пиратском" линке, когда антенну могут в любой момент снять, да и просто небольшой дюб-дюб по зеркалу от вандалов, а оно алюминиевое, ее выводит из строя.

Лучше один раз попробовать, чем сто раз услышать. ;)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Лучше один раз попробовать, чем сто раз услышать. ;)



да понятно, но вся моя сучность бунтует когда есть 2 решения с одинаковыми параметрами работы, но стоимость одного в 3 с лишним раза больше другого.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

по поводу развязки в МИМО, имею знакомство с производителем и довольно толковым, так он в лаб условиях не смог добиться развязки более 45 Дб в 5 Ггц для большого производства, тут пишут про более 53 Дб да еще и в потоковом производстве, на что он только хмыкнул, но и ничего не сказал....



по поводу антенн JIROUS, они сделаны по типу антенны Кассегрена с радиопрозрачным кожухом, так вот в нашем любимом инете довольно уважаемые люди с титулами пишут статьи, где впрямую указывают что антенны данного типа эффективны когда площадь зеркала в 100 раз больше чем длина волны. а тут 65 см на сантиметровый диапазон. так что решать вам, ваши деньги тратяться



хотя смотряться красиво



и с эконом точки зрения, лично я не готов тратить 25к и выше на антенны на "пиратском" линке, когда антенну могут в любой момент снять, да и просто небольшой дюб-дюб по зеркалу от вандалов, а оно алюминиевое, ее выводит из строя.



Тогда скажите пожалуйста какую антенну использовать вместе с рокет М5, по качеству лучше и по цене не намного дороже чем Rocket Dish 30 !??

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Тогда скажите пожалуйста какую антенну использовать вместе с рокет М5, по качеству лучше и по цене не намного дороже чем Rocket Dish 30 !??

в данный момент тоже озабочен этим вопросом, тоже жаждю советов.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Тогда скажите пожалуйста какую антенну использовать вместе с рокет М5, по качеству лучше и по цене не намного дороже чем Rocket Dish 30 !??

в данный момент тоже озабочен этим вопросом, тоже жаждю советов.

Облучатель + тарелка.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Украинский ценник на такие антенны:



JRC-29 - 188.99 $

JRC-29 EX - 265.85 $

JRC-29 MIMO - 251.99 $

JRC-29EX MIMO - 314.99 $

JRC-29 DuplEX*NTipe/SMA - 390.59 $



Цены за 1 шт.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вместо корпусов JR-200 и JR-300 можно алубокс прикрутить, как в этом обзоре - http://www.lanmart.ru/blogs/mount_alubox_jirous-24_ex-mimo/ - только отверстие надо сверлить немного в другом месте, что бы пигтейлов хватало. Либо монтажную пластину другой стороной переворачивать вместе с облучателем.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вместо корпусов JR-200 и JR-300 можно алубокс прикрутить, как в этом обзоре - http://www.lanmart.ru/blogs/mount_alubox_jirous-24_ex-mimo/ - только отверстие надо сверлить немного в другом месте, что бы пигтейлов хватало. Либо монтажную пластину другой стороной переворачивать вместе с облучателем.

Пионернет в действии.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Украинский ценник на такие антенны:

Пришло уведомление об изменении цен:

JRC-29 - 157.29 $

JRC-29 EX - 246.99 $

JRC-29 MIMO - 207.99 $

JRC-29EX MIMO - 285.99 $

JRC-29 DuplEX*NTipe/SMA - 350.99 $

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вместо корпусов JR-200 и JR-300 можно алубокс прикрутить, как в этом обзоре - http://www.lanmart.r...ous-24_ex-mimo/ - только отверстие надо сверлить немного в другом месте, что бы пигтейлов хватало. Либо монтажную пластину другой стороной переворачивать вместе с облучателем.

Пионернет в действии.



Вот так лучше? Как будто на заводе корпус установили. Все удобно подключается и открывается. А цена алубокса выходит даже дешевле родного JR-300. Вот тут подробная инструкция по сборке - http://www.lanmart.ru/blogs/alubox-jirous-24-ex-mimo/




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В чем принципиальное использование металлического бокса для микротика?) Сугубо ради экранирования? Зиму и лето пластик прекрасно переносит.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В чем принципиальное использование металлического бокса для микротика?) Сугубо ради экранирования? Зиму и лето пластик прекрасно переносит.

летом охлаждение лучше, чем в пластике

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В чем принципиальное использование металлического бокса для микротика?) Сугубо ради экранирования? Зиму и лето пластик прекрасно переносит.



Вообще то все беспроводные устройства должны быть в металлических корпусах. При этом корпус выполняет роль экрана, который предотвращает проникновение сильных помех внутрь, и не дает выйти наружу излучению от компонентов внутреннего оборудования. Так же при попадании молнии в антенну, напряжение растекается по всему корпусу и не повреждает установленное внутри оборудование, даже если нет защитного заземления. При использовании пластика в 90 процентах случаях оборудование выходит из строя. Ну и естественно внешний вид аккуратнее и больше походит на операторское оборудование. Солиднее смотрится. Многие их с релейками путают.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

при пападении молнии в антенну - горит все. иногда и антенны испаряются.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

а сколько трафика в дуплексном режиме вышеприведенная конструкция в состоянии передать? и на какие растояния?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

при пападении молнии в антенну - горит все. иногда и антенны испаряются.



Антенны взрываются обычно всенаправленные, когда их выше всех вешают. Секторные повреждаются редко. Особенно если установлены по всем правилам.



а сколько трафика в дуплексном режиме вышеприведенная конструкция в состоянии передать? и на какие растояния?



Расстояние зависит от видимости, такие антенны ставят от 1 и до 10 километров, там они выдают около 200 мегабит пропускной способности в полосе 20мгц, делить ее можете как хотите. В том числе и 100 дуплекса. Для особых случаев есть полосы 30 и 60 мегагерц.



Но лучше с дальностей более 8 километров все же ставить уже Jirous 29 EX-MIMO.



Начиная с версии ПО 6.0 микротика пакетная производительность увеличилась до 60-70 тысяч пакетов в секунду. УБНТ далеко позади со своими жалкими 16 тысячами.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Начиная с версии ПО 6.0 микротика пакетная производительность увеличилась до 60-70 тысяч пакетов в секунду. УБНТ далеко позади со своими жалкими 16 тысячами.

А кто тестировал? Ссылочку бы....

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

при пападении молнии в антенну - горит все. иногда и антенны испаряются.



Антенны взрываются обычно всенаправленные, когда их выше всех вешают. Секторные повреждаются редко. Особенно если установлены по всем правилам.



а сколько трафика в дуплексном режиме вышеприведенная конструкция в состоянии передать? и на какие растояния?







Расстояние зависит от видимости, такие антенны ставят от 1 и до 10 километров, там они выдают около 200 мегабит пропускной способности в полосе 20мгц, делить ее можете как хотите. В том числе и 100 дуплекса. Для особых случаев есть полосы 30 и 60 мегагерц.



Но лучше с дальностей более 8 километров все же ставить уже Jirous 29 EX-MIMO.



Начиная с версии ПО 6.0 микротика пакетная производительность увеличилась до 60-70 тысяч пакетов в секунду. УБНТ далеко позади со своими жалкими 16 тысячами.





да что вы говорите... вы представляете энергетику молнии... жаль вот фото нету... остается пол трубостойки направленная антенна испаряется и корпус мераллический сгорает наполовину....

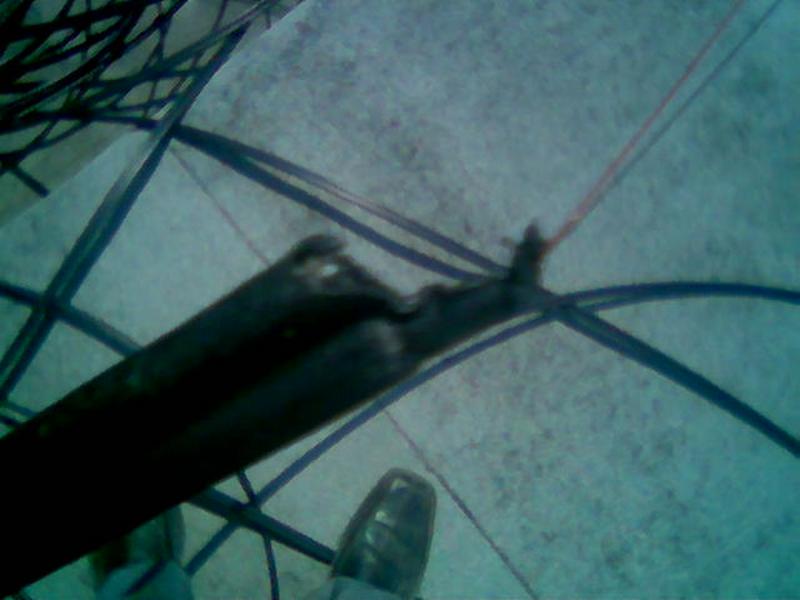

а вот фото кабеля оптического после удара молнии покажу ( 30 метров от края крыши - середина пролета).

post-85993-004356300 1359271864_thumb.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

а вот фото кабеля оптического после удара молнии покажу ( 30 метров от края крыши - середина пролета).

у мя тоже было когда разрят пережог стальку в оптике, ))) ровно 7 смпромежуток, волокна живые, перенесли зажим и до сих пор кабель живет



там же на крыше умер длинк 2100, микротик 2 тела там же выжили......

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

К слову) есть линк с комплектом антенн 29 MIMO, поставили рядом второй линк на антенах 24 DUPLEX (расстояние 5км), микротики и радиокарты одинаковые в обоих комплектах, антенны отъюстированы до относительно ровных уровней сигналов (у 29-х уровни похуже и небольшой перекос есть), но феномен в том, что линк на 24 дуплексах работает гораздо стабильнее и прокачивает через себя больше трафика без потерь.

Вообщем если нужно наверняка, лучше не экономить и брать Duplex. (кэп)
