Какое оптоволокно использовать

[basov_dinamitriy]

Здравствуйте!!! Подскажите, пожалуйста, какой оптоволоконный кабель лучше использовать между домами - одномодульный или многомодульный?? Естественно, будем тянуть одномодовой, но вот с модулями запутались - в чем преимущество многомодульных и как ими пользоваться?? Везде написано, что можно делать просто отвод отдельного модуля, чтоб не было разрыва, но не очень понятно, как это работает на практике - один модуль на дом или на подъезд или как?

Заранее большое спасибо за исчерпывающую информацию. Дмитрий.

[demon211]

в принципе можно использовать вот этот кабель.

http://www.mkf.mkm.ru/okcnm



С многомодульностью - здесь все зависит от количества волокон в кабеле и варианты исполнения кабеля.

Модуль в первую очередь предназначен для защиты оптического волокна, и для упрощения работе с волокном (каждый модуль имеет свой цвет и свое место по повиву).

А по схеме отводов по домам - используйте оптические кроссы, два кабеля (один приходит с центрального узла, второй уходит на следующий кросс). В кроссе развариваете по два волокна с каждого кабеля на оптические розетки, остальные соединяете транзитом.

Если все кроссы пойдут по цепочке, то можно всю линию закольцевать.



[basov_dinamitriy]

Подскажите! Мы будем использовать самоподвесной одномодовый кабель. Ответвлений от кабеля не будет, возможно только по одному на разных участках сети. С каким количеством волокон или, если их надо много, то модулей целесообразней покупать кабель. Каждое волокно и есть отдельный сигнал и отдельное подключение? Сколько волокон необходимо для соединения коммутатора с коммутатором с sfp. Спасибо!

[demon211]

Тут важно - какие модули SFP будете использовать. Для работы по одному волокну - или по двум волокнам.

И дальше считаете - по количеству коммутаторов + какую схему подключения будете использовать (лучше звезда).

[basov_dinamitriy]

Я не совсем понял. Можете по подробней описать? Зачем модули SFP? у нас коммутаторы оборудованы этими портами. А разъёмы можно любые использовать? Какие самые приемлимые? А как лучше работать по одному или по двум волокнам? Спасибо!

[kazakru]

мне вот тоже интересно... если есть все для соединения одним волокном и по сопоставимой цене, то нафига выпускать трансиверы под два волокна... или в технологи передачи по одному волокну не все так гладко и есть какие то подводные камни?

[zoro]

р

мне вот тоже интересно... если есть все для соединения одним волокном и по сопоставимой цене, то нафига выпускать трансиверы под два волокна... или в технологи передачи по одному волокну не все так гладко и есть какие то подводные камни?

Маркетинг

Вы посмотрите сколько стоят модули хотя бы от делинка :)?

DEM-310GT - 2 волокна 1450р



DL-DEM-330R до 10 км, WDM (Tx: 1310 nm, Rx:1550 nm) 2494р.

DL-DEM-330T до 10 км, WDM (Tx: 1550 nm, Rx: 1310 nm) 4569р.



[dIMbI4]

тут влияет значимость кабелей - магистрали однозначно многомодульнк ибо много волокон. междомовая - если меньше <= 8 волокон то монотуб доктор прописал. очень дешево. 12 и 16рик спорно. все что быше волоконностью - многомодульный. обычно толщину выбираем исходя из значимости кабеля.

ну и разумеется допускаетесь к использованию монотуба тока с прямыми руками - через жопу его повешаеш - огребеш утягивание волокон.

бОльшая прочность многомодульника- трос+цсэ или кевлар+цсэ(в случае использования диэлектрика.)

никогда не вешайте кабель с тросом на клиновые зажимы - огребете разрыв оболочки через несколько лет. только подвесные и вырезание троса.

диэлектрик удобный тем что сцуко круглый и охренительно удобно его вешать, хрен забородиш если тянеш из бухты(а по крышам редко с барабана тянется.)

замечена особенность монотуба на струне(монотрос) - даже если натянуть в струну, волокно не уползает.

кабель с тросом вешаем вырезая трос на U зажимчики - ахренительно дешево, а вот диэлектрики - только на спиральки НСО и зажимы ЗП (300-500р штука). ну я лично вешаю на спиральную вязку для высоковольтного СИП кабеля на 70мм2 (пачка 6шт (на 3 изолятора) стоит 550р) - тут получается дешево тоже. длинные пролеты разумеется на полноценный НСО.

[basov_dinamitriy]

В общем я понял какой кабель надо брать (имею ввиду модульность) исходя из задач и как его вешать, НО не может до меня до переть СКОЛЬКО ЖЕ НУЖНО ВОЛОКОН!!! чтобы просто тупо с дома (с коммутатора) на дом (на коммутатор) кабель кинуть??? Подскажите...

[qwertzy]

ожете по подробней описать? Зачем модули SFP? у нас коммутаторы оборудованы этими портами. А разъёмы можно любые использовать? Какие самые приемлимые? А как лучше работать по одному или по двум волокнам? Спасибо!

НО не может до меня до переть СКОЛЬКО ЖЕ НУЖНО ВОЛОКОН!!!

Оптический кабель разваривается в кроссе, с кросса оптическим патчкордом идёт в SFP модуль, SFP модуль вставляется в SFP порт коммутатора.

Если SFP модуль одноглазый (WDM), то одно волокно на один линк, если двухглазый - два.

WDM модули на один линк должны быть разные - с одной стороны 1550nm ТХ / 1310nm RX, с другой 1310nm TX / 1550nm RX.

Edited January 27, 2011 by qwertzy

[basov_dinamitriy]

Уважаемые! Обращаюсь ко всем, кто может помочь. Объясните на простом человеческом языке, одномодовый многомодульный кабель на сколько волокон необходимо выбрать? Вот честно, ну не понимаю, виноват. Сеть ориентировочно будет состоять из 3000 абонентов (это оптимистичный прогноз). И от чего собственно будет зависеть количество волокон. На просто человеческом языке. Пожалуйста. Заранее спасибо))))

[20512]

Сколькиволоконный кабель выбирать можно будет советовать только зная предполагаемую топологию сети.



В двух словах, от узла агрегации до каждого дома по 2 волокна. 1 рабочее, второе в резерв.

До каждого узла агрегации из центра это как душа пожелает. Я бы минимум 4 на каждый узел закладывал.



А вообще-то на эту тему должен думать проектировщик.

Или вы собираетесь без всякого проекта взять сот так вот без палева подключить несколько тысяч юзеров?



[Kostja]

Уважаемые! Обращаюсь ко всем, кто может помочь. Объясните на простом человеческом языке, одномодовый многомодульный кабель на сколько волокон необходимо выбрать? Вот честно, ну не понимаю, виноват. Сеть ориентировочно будет состоять из 3000 абонентов (это оптимистичный прогноз). И от чего собственно будет зависеть количество волокон. На просто человеческом языке. Пожалуйста. Заранее спасибо))))

Количество волокон будет зависеть от того где будут находиться оптические коммутаторы к которым будут подключаться коммутаторы с домов, вот туда надо много волокон чтоб втыкать в их порты.

Кроме того нужно брать >30% лишних волокон на будущее.

Кабель можно и одномодульный.

Меньше 8 волокон брать не стоит, максимум наверное у вас будет 32.

У вас видимо домов несколько десятков, сводите всё в один узел.



Соответственно, вам нужно:

1. взять карту

2. нарисовать что вы хотите подключить

3. нарисовать как пойдут воздушные линии

4. решить сколько волокон нужно на отдельный дом (до каждого свитча или к одному, а остальные витой парой от него)

5. посчитать сколько волокон необходимо для каждой линии по текущим планам, добавить запас.

6. выбрать 3-4 волоконности кабеля, которые будут использоваться.



Edited January 28, 2011 by Kostja

[basov_dinamitriy]

Уважаемые Kostja,didandr или кто еще, способный объяснить, сколько волоконный кабель нужно брать. Может ли кто предоставить совй телефон чтобы я мог позвонить и переговорить, так как вся эта переписка может длиться веками. Заранее спасибо и не переживайте - разговор будет касаться только вопроса количества волокон. Спасибо. Дмитрий.

[basov_dinamitriy]

Кто-нибудь, ну помогите же!!! Пожалуйста!!! Как определить, скольки волоконный кабель нужен нашему провайдеру?????

[Kostja]

Телефон и e-mail: http://www.svarkaoptovolokna.ru/index.php?id=4



Но на десятки домов надо брать карту, рисовать между какими домами будут проложены линии и где будет узел.

Восьмиволоконный точно пригодиться, для тупиковых веток, но непонятно в каком количестве.

Edited January 28, 2011 by Kostja

[mukca]

Соответственно, вам нужно:

1. взять карту

2. нарисовать что вы хотите подключить

3. нарисовать как пойдут воздушные линии

4. решить сколько волокон нужно на отдельный дом (до каждого свитча или к одному, а остальные витой парой от него)

5. посчитать сколько волокон необходимо для каждой линии по текущим планам, добавить запас.

6. выбрать 3-4 волоконности кабеля, которые будут использоваться.

при выполнении пункта 6 смотрим на цену и понимаем что выгоднее купить 16 волоконный кабель. понимаем что остается много свободных волокон садимся и занова выполняем все 6 пунктов....

причем лучше не одному это делать 2-3м кто вообще хоть чтонибуть понимает в сетях. с раза так 4-5 поймете что хотите и получите довольно простую, оптимальную схему прокладывания кабеля.



basov_dinamitriy

выше написали же.

можете выложить карту, отметить какие дома хотите подключить (сколько подъездов, этажей в домах неплоха тоже бы знать), указать где вы хотите поставить районные узлы, обязательные к подключению здания, важные объекты вашей сети....

навярника вам нарисуют как лучше подключить и конкретно скажут скольки волоконный кабель нужен..

[basov_dinamitriy]

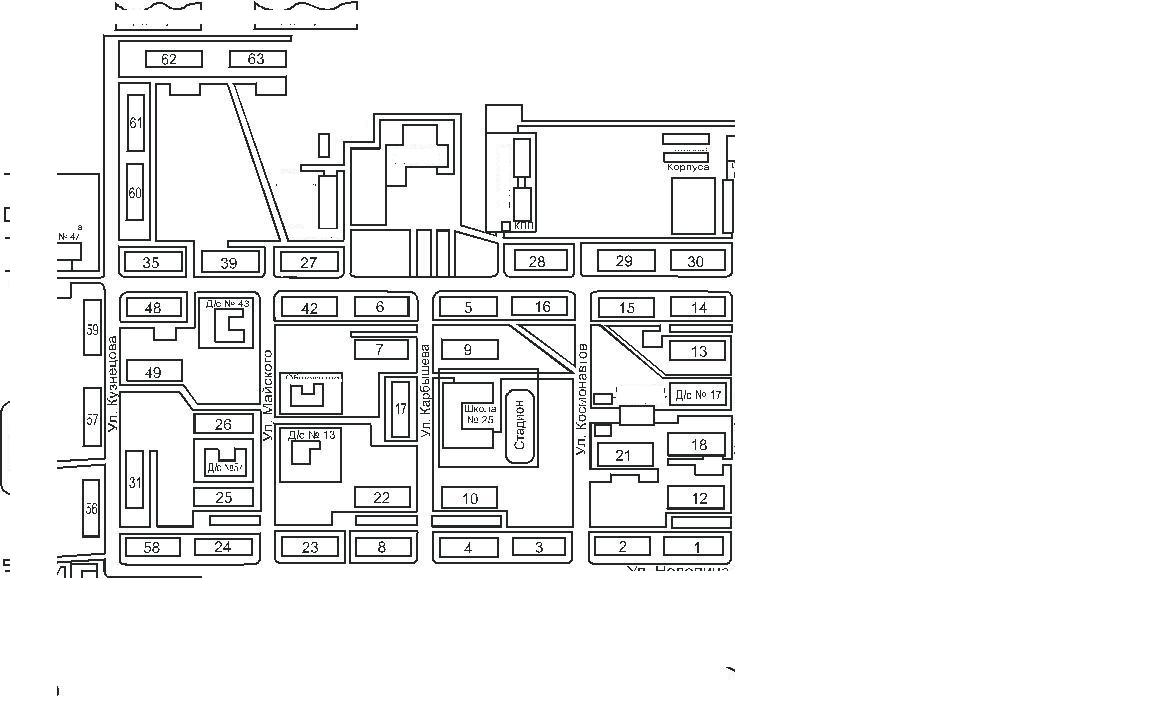

В общем схема такова. Технология FTTB. Сервер будет находиться в 6 доме. Какую топологию сети целесообразней использовать? Как лучше вести кабеля, конкретно по волокнам. Если тянем кабель к дому и допустим ответвляем один модуль на соседний дом, я так понимаю к этому ответвлению подсоединяется целый кабель? Запутался с волокнами, не могу определиться с их количеством, где сколько нужно? На схеме кроме этих домов дополнительных подключений не будет. Дома пятиэтажный, 4-5 подъездные. Подскажите!!! Если надо что то дополнить напишите!!!

[mukca]

вам нужен большущий кусок 16 волоконного кабеля (не знаю по 4 модуля по 4 волокна или 2 модуля по 8)

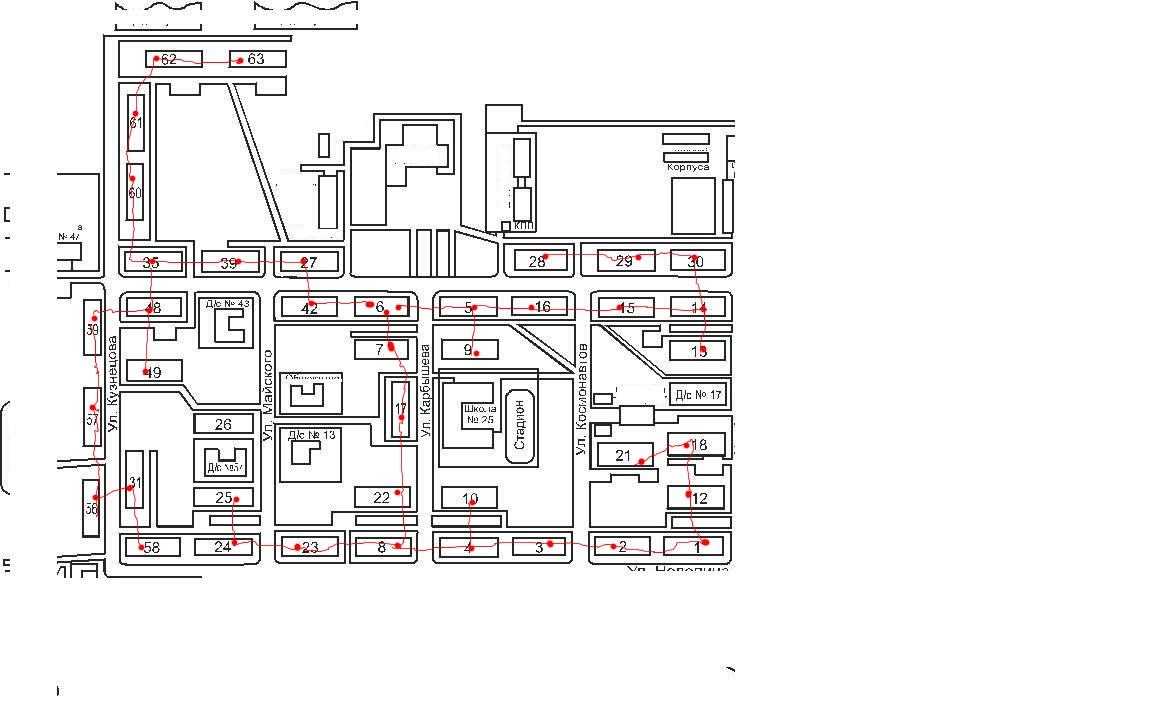

вот я вам нарисовал как будет протягиваться оптика (имхо довольно оптимально с учетом пересечения улиц по воздуху)

волокон тютелька в тютельку. если домов больше или нежилые дома тоже нужно подключить или еще куданибуть сделать ответвлении волокон свободных нет

в каждый дом по волокну от центрального узла (от дома номер 6, где все волокна будут разварены в красивые стоечные кроссы). если не ошибся охватил все дома.

где красные точки там будут стоять кроссы (настенные или какие нибуть маленькие в ящике) или муфты в которых будут развариваться оптика (кабель на соседний дом) + кусок оптики для внутренней прокладки (я хз там 2х волоконная) до железа в доме



Edited January 28, 2011 by mukca

[qwertzy]

mukca

в принципе неплохо получилось, 26 дом только забыл.



ИМХО можно соеденить 16/28 вместо 14/30 и 24/58 вместо 31/36. Кабель до 8, 16 и 35 дома более 16 волокон, остальное 8 волоконным.

Edited January 29, 2011 by qwertzy

[Kostja]

Да в принципе что-то похожее на то что mukca нарисовал. По такому варианту 6 до 35, от 6 до 4 и от 6 до 5 дома нужен шестнадцати волоконный кабель.

Но на бумаге одно, а на деле другое. Надо пройти все эти дома, посмотреть есть ли между ними высокие деревья, ЛЭП, пустят ли на них и тогда уже точно рисовать схему.



Заморачиваться с продольным вскрытием и протяжкой километра кабеля через один дом думаю не стоит. Тянуть по обычному, от ящика до ящика, на ящике запас 5-10м, в ящике миникросс.

В таких сетях в 90% случаев используется одномодульный кабель. Только не давайте ему обо что-то тереться, не оставляйте его там где он может вмёрзнуть в лёд и не натягивайте со всей дури, до покупки читайте отзывы по марке. ОКС-01, Инкаб вроде нормально себя ведут, на Еврокабель где-то видел жалобы.





[N4cer]

Обратитесь к специалистам, а то проблем не избежать, если опыта нет то не стоит и браться.

[mukca]

Заморачиваться с продольным вскрытием и протяжкой километра кабеля через один дом думаю не стоит. Тянуть по обычному, от ящика до ящика, на ящике запас 5-10м, в ящике миникросс.

правильно. некто и не предлагал километр



покупается бухта (скока там надо 3-4 километра) идется измеряет сколько нужно от от этого дома до этого дома (с учетом крепления, запаса из колец, монтажа по дому..) отрезается и данный кусок натягивается.. + отом между следующими домами...



Обратитесь к специалистам, а то проблем не избежать, если опыта нет то не стоит и браться.

даже у конкурентам в своем городе.. или найдите кого с соседнего города и съезжайте посмотрите как сделано. пообщайтесь

[basov_dinamitriy]

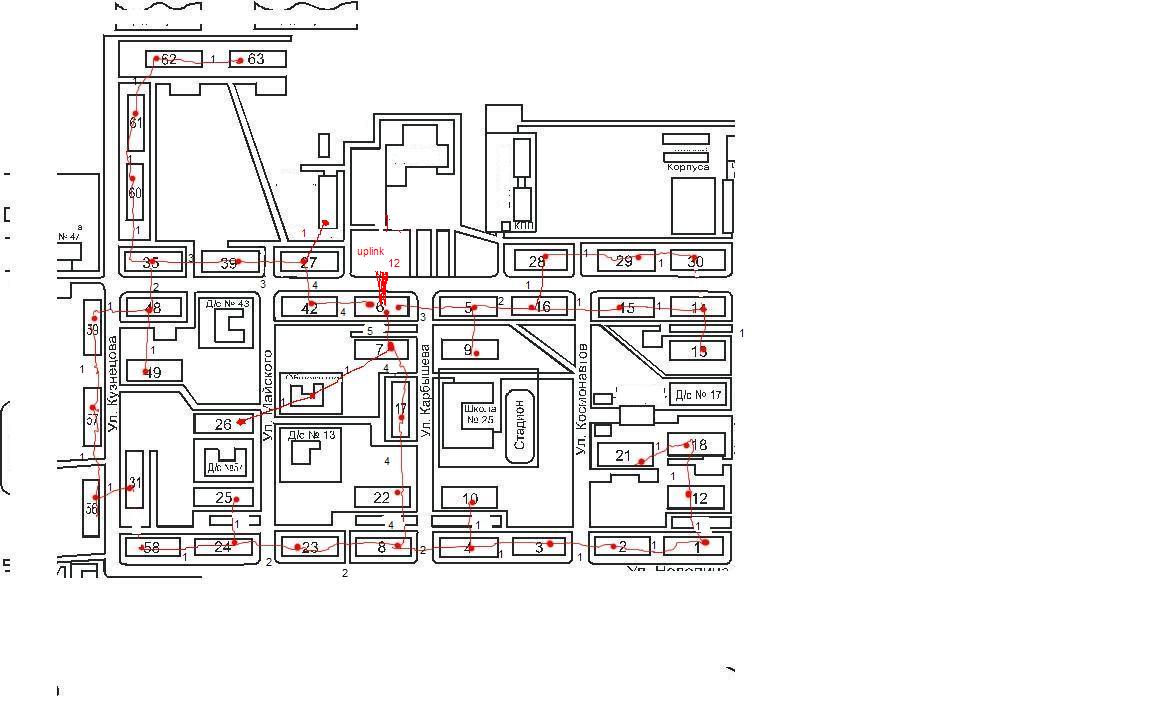

То есть реальное количество рабочих волокон необходимо такое как указано на схеме без учёта резервирования. Я правильно понял?

[Kostja]

Нет, неправильно поняли. У каждого дома своё собственное, независимое от других волокно, на узел сводятся больше сорока волокон.

Кабели к узлу минимум 16 волокон.

Edited January 30, 2011 by Kostja
