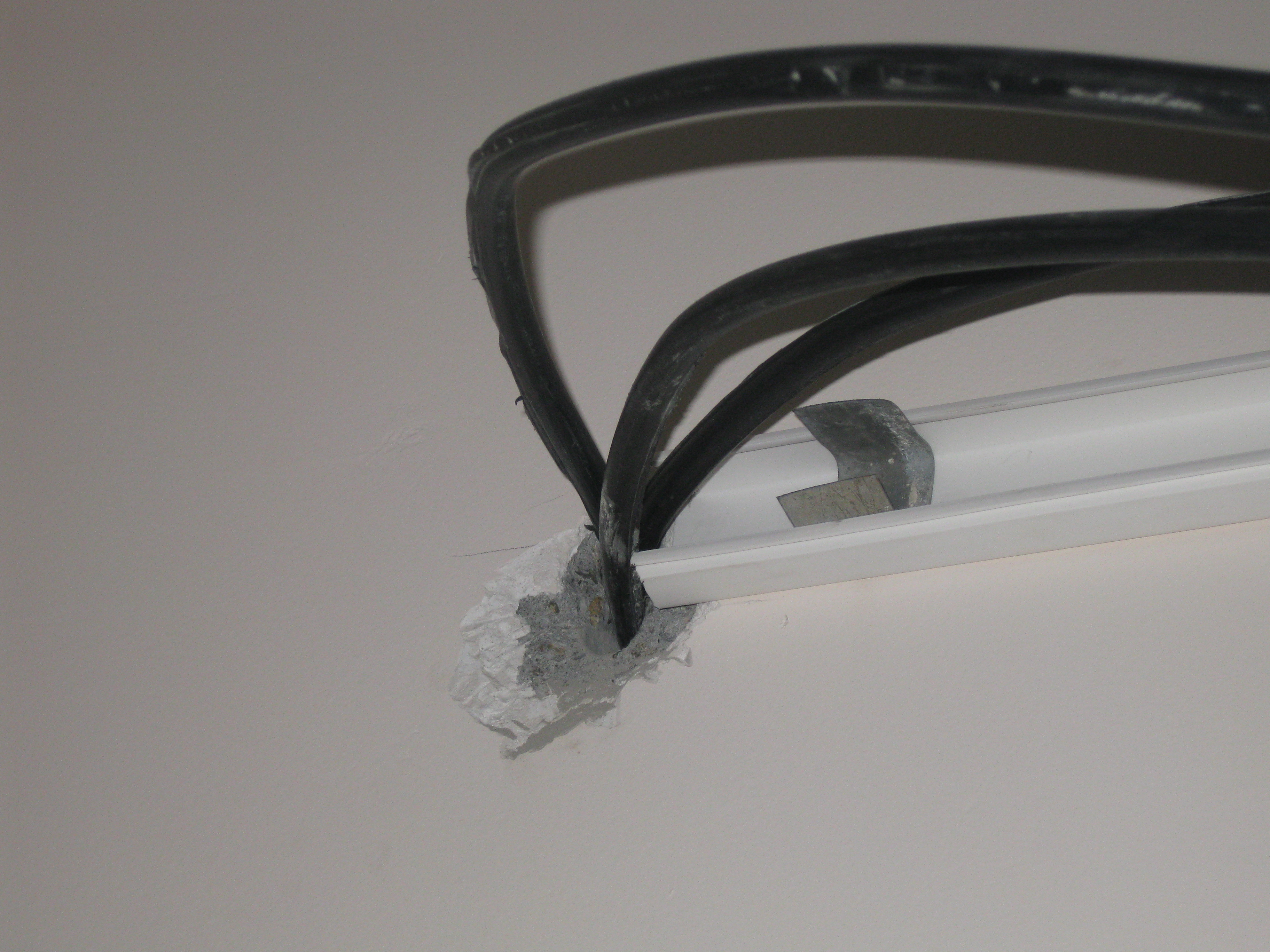

put Posted July 17, 2010 Posted July 17, 2010 (edited) Равшан и Джамшут получили задание протянули кабель 32 волокнный - 8-ку, бронированный, со сталькой внутрь в здание девятиэтажку. Трос отделили от кабеля по всей длине кабеля входящего в здание и начали протяжку. Во время протяжки кабель скрутился и получился зигзаг изгиб более 90 градусов, обратно выпрямили. Какова вероятность повреждения? Как проверить? Cable_Specification.pdf Edited July 17, 2010 by put Вставить ник Quote
zoro Posted July 17, 2010 Posted July 17, 2010 проверить рефлектометром, вероятность повреждения есть но маленькая... Вставить ник Quote
put Posted July 17, 2010 Author Posted July 17, 2010 проверить рефлектометром, вероятность повреждения есть но маленькая...где его взять :) Другое решение? Вставить ник Quote
n1k3 Posted July 17, 2010 Posted July 17, 2010 Вероятность она на то и вероятность, что может быть, а может и не быть :) Точно вам скажет приборчик. Ищите, коли репутация дорога :) Вставить ник Quote
put Posted July 17, 2010 Author Posted July 17, 2010 Вероятность она на то и вероятность, что может быть, а может и не быть :) Точно вам скажет приборчик. Ищите, коли репутация дорога :)какой приборчик? Вставить ник Quote
put Posted July 17, 2010 Author Posted July 17, 2010 http://www.ruscable.org/info/optic/iit/iit-catalog-2.html такого достаточно? Вставить ник Quote
Nag Posted July 17, 2010 Posted July 17, 2010 Вероятность она на то и вероятность, что может быть, а может и не быть :) Точно вам скажет приборчик. Ищите, коли репутация дорога :)какой приборчик? Вообще, проверить затухание можно и более простым, типа http://shop.nag.ru/catalog/item/02432Но по хорошему - лучше арендовать спеца с нормальным рефлектометром... Вставить ник Quote
put Posted July 17, 2010 Author Posted July 17, 2010 (edited) Вероятность она на то и вероятность, что может быть, а может и не быть :) Точно вам скажет приборчик. Ищите, коли репутация дорога :)какой приборчик? Вообще, проверить затухание можно и более простым, типа http://shop.nag.ru/catalog/item/02432Но по хорошему - лучше арендовать спеца с нормальным рефлектометром... сварок там ни одной пока нет. Что собственно покажет ваш измеритель, до какого участка сигнал исчезает? Т.е. там пока отсутствует источник излучения. Edited July 17, 2010 by put Вставить ник Quote
Nag Posted July 17, 2010 Posted July 17, 2010 сварок там ни одной пока нет. Что собственно покажет ваш измеритель, до какого участка сигнал исчезает? Т.е. там пока отсутствует источник излучения.Хм. Ну чтоб что-то изменять - надо обварить концы. Либо понадобится еще недешевый адаптер голого волокна... :-) С прочими сварками рефлектометр никак не связан - он покажет дефекты, если они появились. А тестер затухания - покажет собсвтенно затухание. Источник излучения - любой конвертер или SFP... Вставить ник Quote
mukca Posted July 17, 2010 Posted July 17, 2010 (edited) достаточно лазером посветить и там видно будет но в любом случае на одном конце тнадо пиктейлы приварить зы имхо врядли там чтонибуть случилось Edited July 17, 2010 by mukca Вставить ник Quote
dmitriy77 Posted July 17, 2010 Posted July 17, 2010 достаточно лазером посветить и там видно будет но в любом случае на одном конце тнадо пиктейлы приварить зы имхо врядли там чтонибуть случилось лазер может проходить а связи может и не бытьили чуть позже возникнут проблемы только рефлектометр может показать проблеммы судя по монтажу странно что ввод не загерметизирован и кабель идет не в металлорукаве из за этого в последствии тоже могут быть неприятности Вставить ник Quote

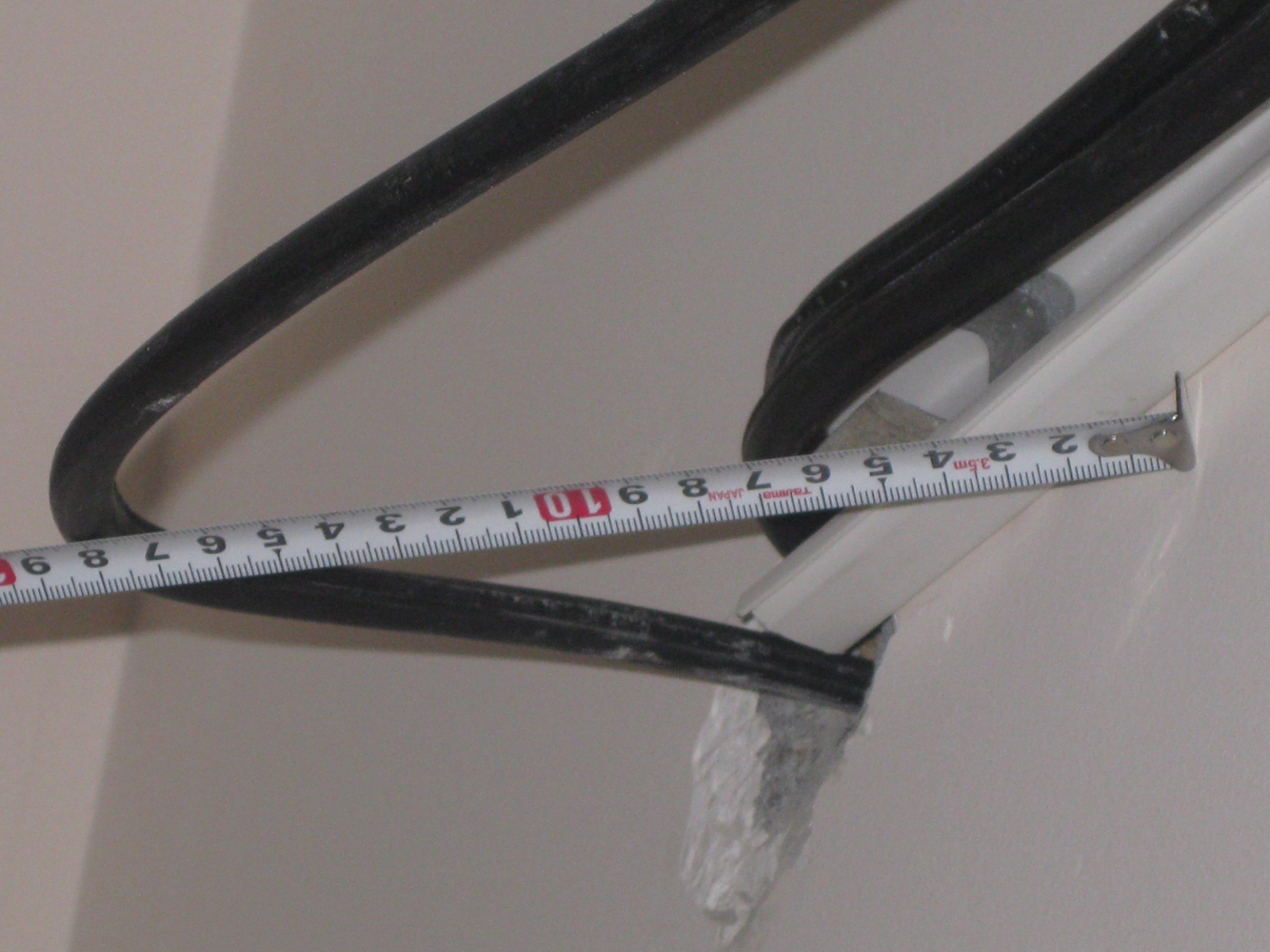

put Posted July 17, 2010 Author Posted July 17, 2010 достаточно лазером посветить и там видно будет но в любом случае на одном конце тнадо пиктейлы приварить зы имхо врядли там чтонибуть случилось лазер может проходить а связи может и не бытьили чуть позже возникнут проблемы только рефлектометр может показать проблеммы судя по монтажу странно что ввод не загерметизирован и кабель идет не в металлорукаве из за этого в последствии тоже могут быть неприятности Работы по сути еще не закончены. Думаю стоит ли их продолжать? попросил вытащить кабель со стены и приложил линейку, смотрите фотку Вставить ник Quote
rixo Posted July 17, 2010 Posted July 17, 2010 100MB sfp не заметят этот изгиб, будут работать, не раз встречал такие изгибы, дальность с запасом брать и всё ок. 1000MB sfp по началу могут заработать, через некоторое время начнут глючить. Однозначно изгиб привести в положенный вид и рефлектометром протестить волокна если будете 1ГБ юзать. Вставить ник Quote
vIv Posted July 17, 2010 Posted July 17, 2010 Город-то какой? Может, кто и найдётся рядом с рефлюком. Вставить ник Quote
Saab95 Posted July 17, 2010 Posted July 17, 2010 Надо просто было дырку под углом сверлить. Вставить ник Quote
put Posted July 17, 2010 Author Posted July 17, 2010 Город-то какой? Может, кто и найдётся рядом с рефлюком.Дербент. 100MB sfp не заметят этот изгиб, будут работать, не раз встречал такие изгибы, дальность с запасом брать и всё ок.1000MB sfp по началу могут заработать, через некоторое время начнут глючить. Однозначно изгиб привести в положенный вид и рефлектометром протестить волокна если будете 1ГБ юзать. Можете показать какой должен быть изгиб. Фотку, рисунок? Надо просто было дырку под углом сверлить.Так под углом сверлили На глазок видно значительное превышение изгиба? Вставить ник Quote
woddy Posted July 17, 2010 Posted July 17, 2010 изгиб для волокна не слишком страшный. меня больше беспокоит то что внутри броня могла пучиться от такого перегиба и порвать/передавить волокно Вставить ник Quote

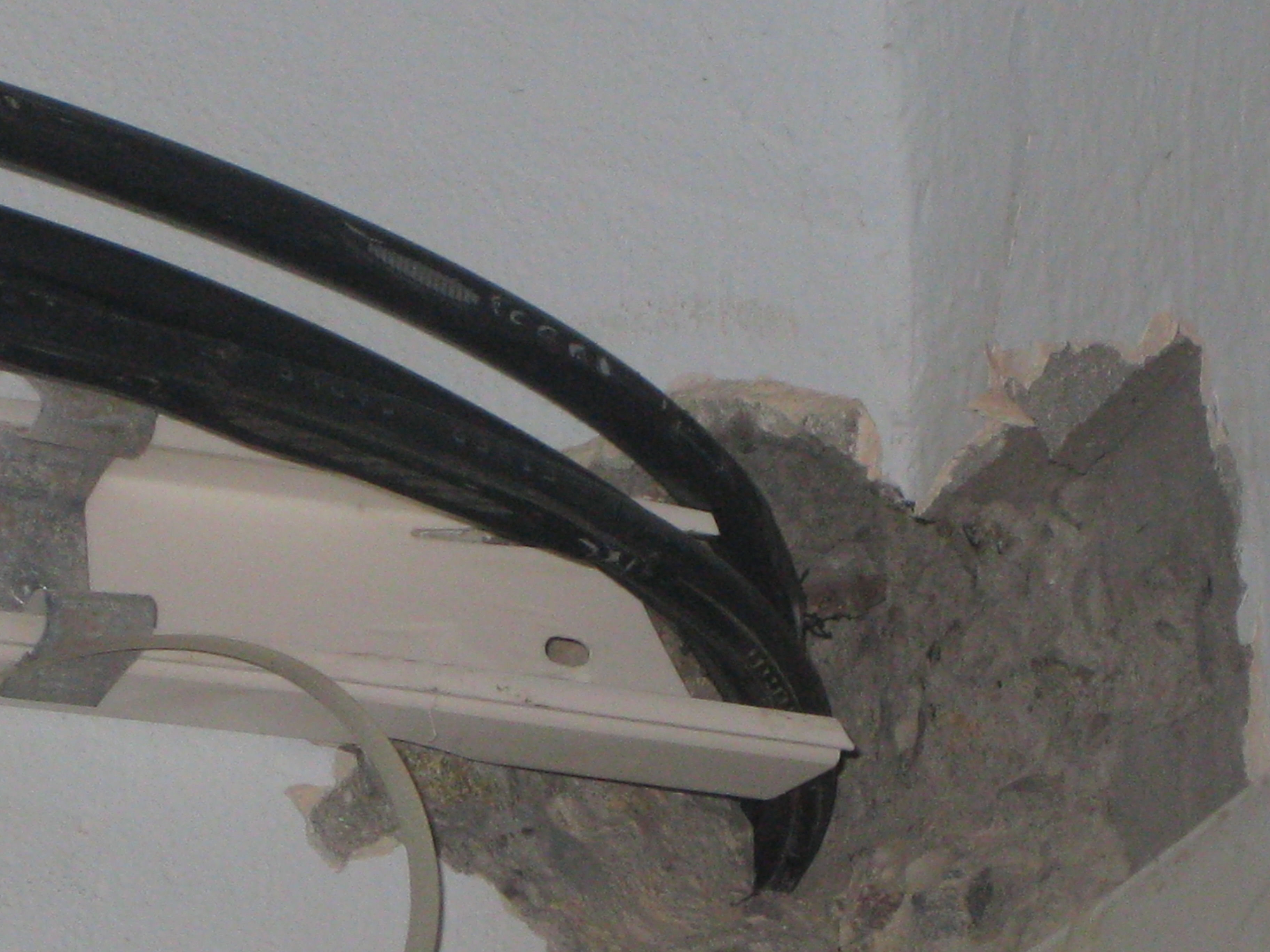

Kostja Posted July 18, 2010 Posted July 18, 2010 Во время протяжки кабель скрутился и получился зигзаг изгиб более 90 градусов, обратно выпрямили. Какова вероятность повреждения? Менее 0.1, если внешняя оболочка цела.Как проверить?Сварить и поставить оборудование.Добавляю фоткиНа первом фото неприятный залом, надо подвинуть кабель, чтобы он оказался на прямом участке. Вставить ник Quote
put Posted July 18, 2010 Author Posted July 18, 2010 (edited) Во время протяжки кабель скрутился и получился зигзаг изгиб более 90 градусов, обратно выпрямили. Какова вероятность повреждения? Менее 0.1, если внешняя оболочка цела.Как проверить?Сварить и поставить оборудование.Добавляю фоткиНа первом фото неприятный залом, надо подвинуть кабель, чтобы он оказался на прямом участке. Повреждения оболочки везде отсутствуют. Т.е. без сварки тест вообще не возможен? Edited July 18, 2010 by put Вставить ник Quote
Kostja Posted July 18, 2010 Posted July 18, 2010 Чтобы протестировать надо подключить, чтобы подключить нужен разъём на конце. Вставить ник Quote
put Posted July 18, 2010 Author Posted July 18, 2010 Чтобы протестировать надо подключить, чтобы подключить нужен разъём на конце. Там варить нужно аж 96 волокон. Легче взять вытащить этот кабель и проложить заново, специально предназначенный для этих целей внутри объектовый кабель. Вставить ник Quote
vIv Posted July 18, 2010 Posted July 18, 2010 Чтобы протестировать надо подключить, чтобы подключить нужен разъём на конце.Там варить нужно аж 96 волокон. Или купить 2-3 адаптера для голово волокна, как ранее сказано. Типа таких, например: http://www.fiberplus.com/kseries.htm Вставить ник Quote
