Ужасы в СКС.

[labi]

К коллекции Ужасы в СКС добавлена новая серия страшных картинок.



Смотрите и наслаждайтесь. Ну и шлите свои фотографии.

[Max P]

хм... есть ужастик из серии "вырезать все провода и сдать на цветмет" :) надо? :)

[KT315]

Не удалось заснять "монтажник ***телекома врезается в чужой многопарник, минус 61 метр многопарника с абонентами", слишком оперативно заменила другая бригада.

[labi]

Max P



Картинку конечно-же надо!



Только вот зачем сдавать кабель на цвет-мет?





Таки мне уже накидали кучу заказов/идей на изготовление различных предметов из UTP-кабеля. От тапочек до новогодней ёлки. НО есть Суперидея, которую я пока не озвучу (иначе моськи у товарищей не будут столь широкими в улыбках :) Однако для её воплощение нужно построить пару объектов (чтобы накопить обрезки), ну или реконструировать чего-нить.

[labi]

pvl



Согласен. Хорошие примеры полезнее. Однако я вот сейчас пытаюсь вести такую "положительную тему" с картинками и даже с полной документацией проекта - Классическая СКС. ...



... Интереса она вызывает намного меньше, чем ужасы. Пока "положительная" тема скачет по поверхности - её читают. Стоит углубиться в детали - интерес на этом заканчивается.



С другой стороны, показываешь заказчику/проектировщику/исполнителю работ ужасные картинки - и он таки начинает сомневаться в том, что "думать не надо - нужно срочно строить"!









[Max P]

Нужны конкретные инструкции как сделать правильно укладку витухи в шкафу, как разместить свичи, серверы, органайзеры, патчпанели в шкафах так, чтобы был доступ удобный и коммутация и прочее, тогда тема и попрёт. От пространных размышлений на тему СКС и просто красивых картинок особо толку мало.

[vadya]

Нужны конкретные инструкции как сделать правильно укладку витухи в шкафу, как разместить свичи, серверы, органайзеры, патчпанели в шкафах так, чтобы был доступ удобный и коммутация и прочее, тогда тема и попрёт. От пространных размышлений на тему СКС и просто красивых картинок особо толку мало.

Конкретных небудит, будет учебников 5-10 по этому от до я, и там уже каждый решит как и по какому пути идти, идля каждого вида оборудования штейкеры могут подключаться под разным угом от этого и выбиратся маршрут по шкафу и.тд.



Max P



Картинку конечно-же надо!



Только вот зачем сдавать кабель на цвет-мет?





Таки мне уже накидали кучу заказов/идей на изготовление различных предметов из UTP-кабеля. От тапочек до новогодней ёлки. НО есть Суперидея, которую я пока не озвучу (иначе моськи у товарищей не будут столь широкими в улыбках :) Однако для её воплощение нужно построить пару объектов (чтобы накопить обрезки), ну или реконструировать чего-нить.

а веник зачетный им только эти копачки мести со стола.

[labi]

Max P



Вот так ? - http://1labi.com/content/view/28/33/



Вообще, если говорить предельно серьёзно, то мне реально не лень отвечать на любые вопросы. В любой форме. В том числе с картинками, благо они постоянно копятся и жалко будет, если они не пригодятся.



Суть простая - люди задают мне вопросы, а я, отвечая, черпаю из этих вопросов информацию о том, что описано нормально, а что написано хреново. Типа получается взаимовыгодный обмен. За злую критику вообще всем "респект и уважуха" :)





А по тому, как материал должен быть представлен/оформлен, можно и договориться. Например, тот семинар, что прошёл нынче на Мосту, вполне реально трансформировать в отдельный материал с акцентом на интересные, для вас, детали. Трёп на отвлечённые темы оттуда можно будет просто удалить.



Получится страницы 3-4е, вместе с картинками.

[labi]

В одной заставке для рабочего стола Непал, Индия, Китай, Вьетнам, Россия, Ливан, Австралия, Южная Корея, Украина, Испания, Венесуэла, Таиланд и Япония! - http://1labi.com/2/scsplus4.jpg

[chainick]

Вот вам еще для коллекции ужастиков на одном из наших объектов. Серия было-стало.

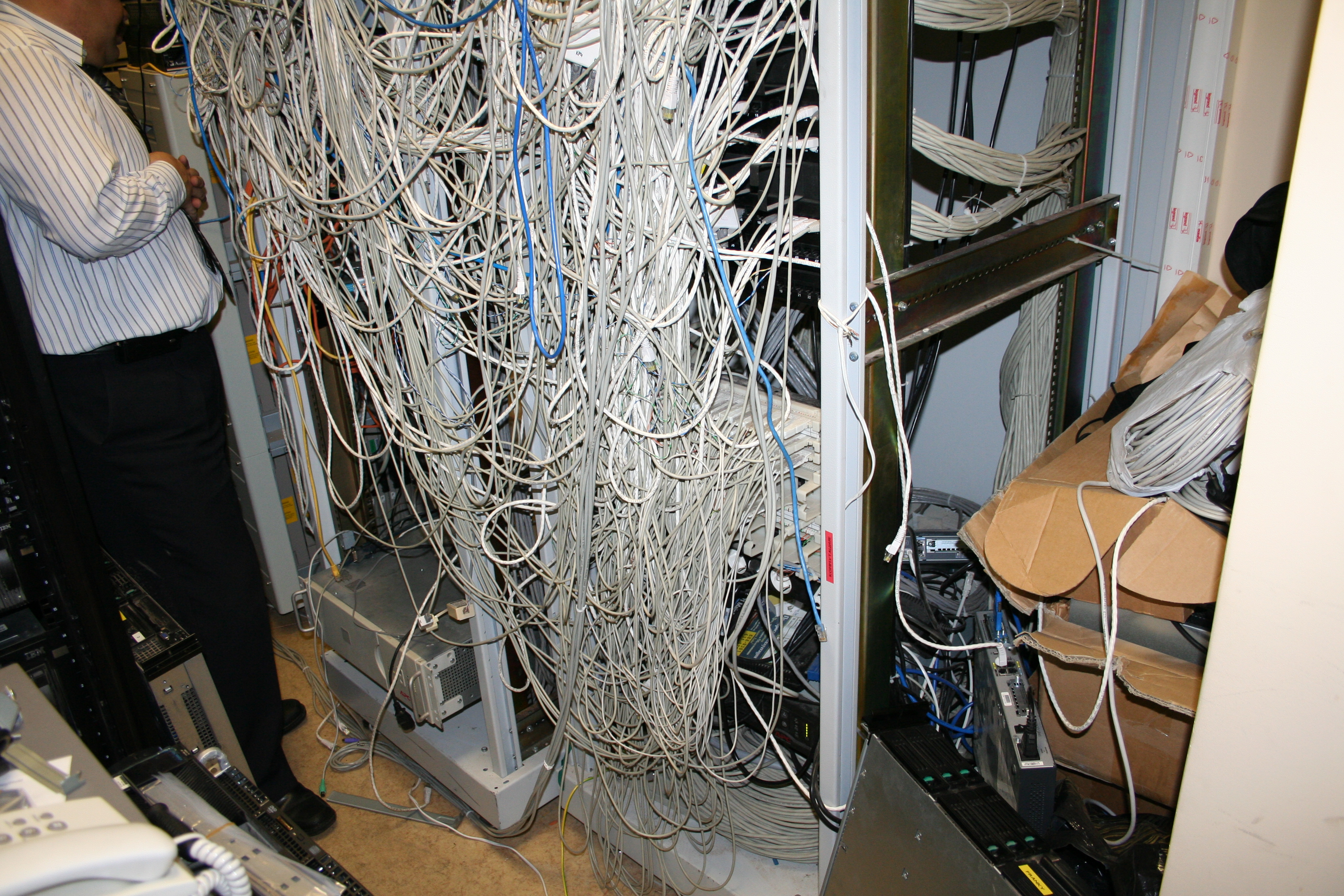

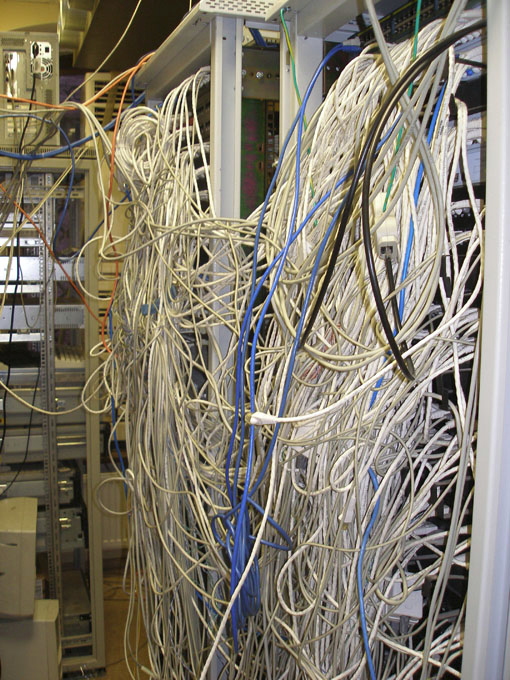

Было:

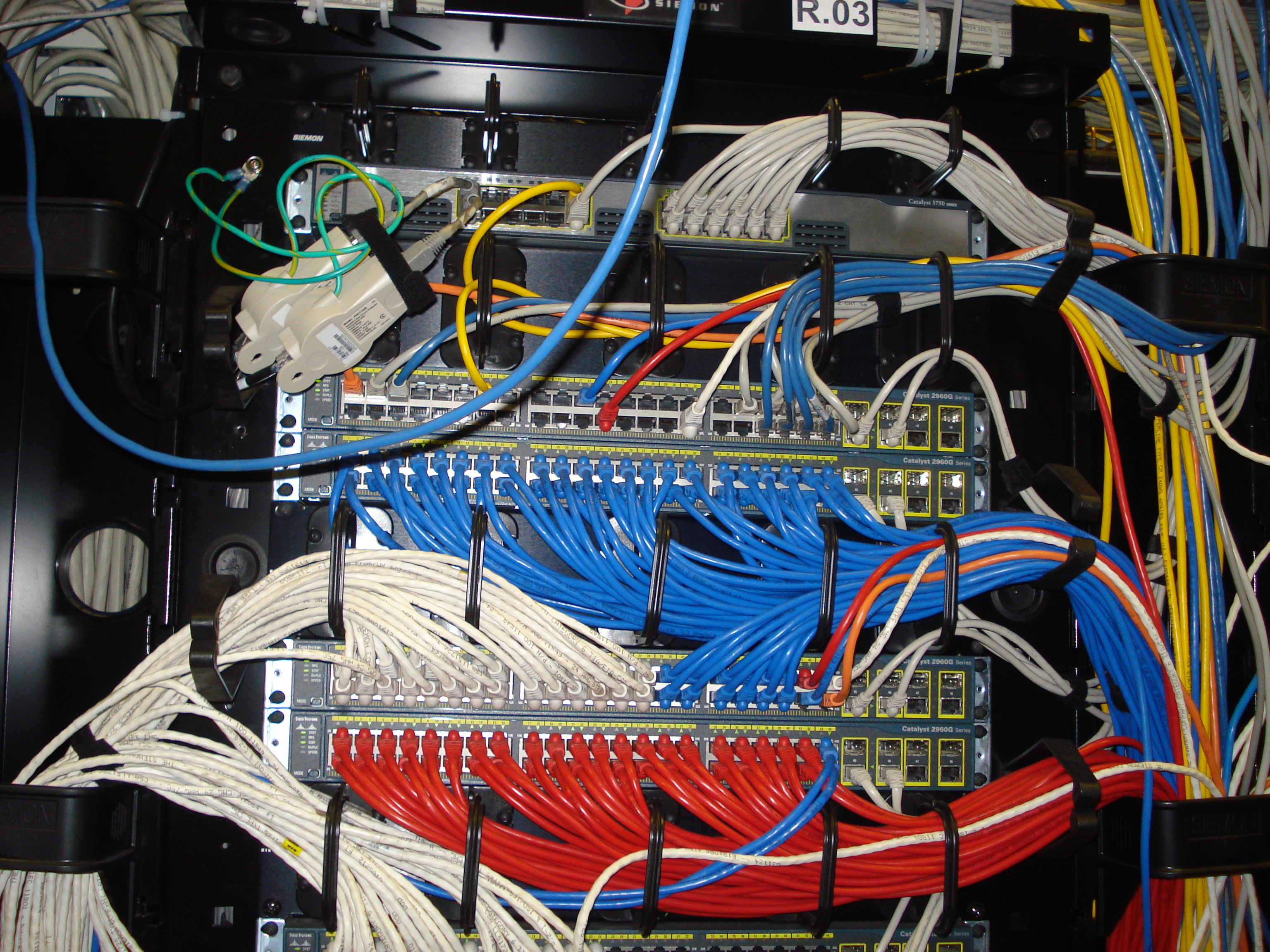

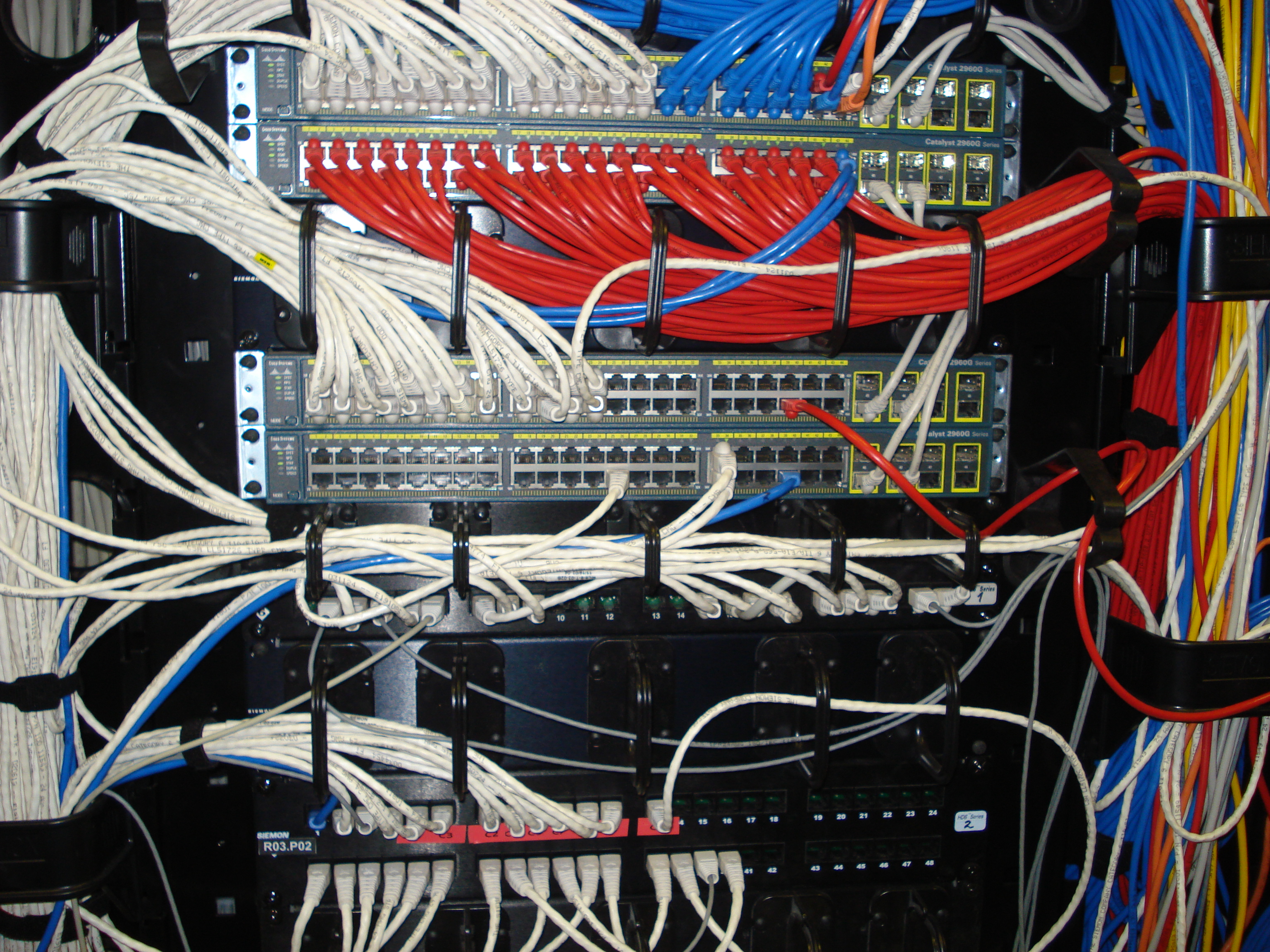

Стало:

[labi]

chainick



О! Благодарю!

[nevzorofff]

Чайник, а надолго ли?:)



Кстати,а за 10 см патчкорды между двумя Fe портами получим какие-нибудь последствия? А то на микрорайоных узлах сделали циску прямо у корзины с м/к и нарезали таких патчкордов, работает всё, но мало ли.

[labi]

chainick



Так вот я оформил ваши картинки -



Проверьте комментарии к ним, ну и напишите, что нужно добавить/исправить.

[s04]

Между коммутаторами на 48 портов я в своих проектах всегда устанавливаю органайзеры,

и вам это тоже делать советую.





По требованиям ПУЭ запрещено под одним болт (винт) крепить более одного заземляющего проводника.

[nal]

Это же как надо постараться, чтобы развести такой срач. Разве что специально?

[chainick]

Чайник, а надолго ли?:) Кстати,а за 10 см патчкорды между двумя Fe портами получим какие-нибудь последствия? А

Надеюсь, что надолго. Теперь работы на СКС - строго по регламенту, это дольше, чем быстро кинуть соплю, но в итоге порядок. Эти 10см-патчкорды работают лет 5, жалоб не было.



Проверьте комментарии к ним, ну и напишите, что нужно добавить/исправить.

Все норм





[chainick]

Между коммутаторами на 48 портов я в своих проектах всегда устанавливаю органайзеры,

Мы тоже, но не в условиях жесткой нехватки места, если все сделать правильно, туда тупо не влезет активка.



Это же как надо постараться, чтобы развести такой срач. Разве что специально?

По моим оценкам, в таком виде у нас живут до 95% корпоративных узлов связи. Но вы, наверное, из другой страны пишете.

По требованиям ПУЭ запрещено под одним болт (винт) крепить более одного заземляющего проводника.

спс

[labi]

cisco





Panduit, однако, - весьма разумное решение! Уговаривали последнего заказчика классической СКС на шкафы этой марки - не согласился, гад.



Хочу картинки с Panduit! Таки неужели ни у кого нет?



В последнем ролике, я так понял, патчкорды были сделаны "в размер". Получилось симпатично, однако, это ещё не финиш - патчкордов, которые, возможно, используются под телефонные линии, растянуто лишь с десяток, когда под телефонию, в целом, оставлен каждый второй порт.

[zoro]

В СКС, по крайней мере в Айти СКС и Molex в последнее время возникло правило- телефонию коммутировать стандартными патчкордами и телефонию и данные, для телефонии принято применять патчпанель 50 портов RJ-45 в одноюнитовом исполнении... и незабываем про voip телефонию...

[inkelyad]

А теперь попробуем что-то сделать с 38 портом на втором сверху 2960G (первая картинка "стало"). Соответствующий патч даже вытаскивается с некоторым трудом. А уж уложить столь же аккуратно (внутрь пучка) новый будет практически невозможно. Через несколько лет получим жутко спутанный плотный пучек патчей, с которым вообще невозможно работать.

[labi]

inkelyad



Так в том-то и суть. Чтобы шкаф в классической СКС выглядел симпатично, нужно его избавить от необходимости что-либо коммутировать. Как в случае с Panduit&Cisco ну или просто с помощью коротких патчиков (идущих из патчпанели сразу в коммутатор).



zoro



Таки стандартные патчкорды существенно толще телефонных. Если кросс-организаторы уже заполнены, то уложить толстые патчкорды будет сложнее. Тем более телефоные линии обычно раскладываются более спонтанно, чем Ethernet.



Мне тут подкинули картинки, где в шкафу телефонные патчкорды вообще сделаны кросссировочными проводом - парами проводников, оконцованными RJ45. Это дало существенную экономию пространства. Тому, кто собирал шкаф.



[zoro]

а может давайте будем делать нормальные СКС?

[labi]

zoro



Я не против. Нужны только примеры "нормальных СКС". Есть у вас такие?

[vIv]

http://www-wsp.adckrone.com/eu/en/webconte...er/200844BE.pdf

[labi]

vIv



Тот-же Panduit, только нет закрытого широкого горизонтального кросс-организатора (что хуже). Таки хорошее решение. Вот только бы картинку из реальной жизни увидеть с этим шкафчиком.
