TaranTas89 Posted August 10 · Report post Добрый день ! Существуют ли коммутаторы, маршрутизаторы, умеющие измерять скорости входящего и исходящего потоков данных (по всем номерам портов и по всем протоколам) в порте RJ45 и строить графики на своей вэб-странице или при помощи внешнего программного обеспечения? Типичная ожидаемая скорость на каждый порт RJ45- около 50 Мбит/сек, желаемое количество портов - от 8 до 24 Прошу не путать с измерением максимальной пропускной способности, нужна не она, а именно скорость входящего (хотя бы) трафика в Мбит/сек , с учетом разных длин пакетов Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sirmax Posted August 10 · Report post 36 минут назад, TaranTas89 сказал: Добрый день ! Существуют ли коммутаторы, маршрутизаторы, умеющие измерять скорости входящего и исходящего потоков данных (по всем номерам портов и по всем протоколам) в порте RJ45 и строить графики на своей вэб-странице или при помощи внешнего программного обеспечения? Типичная ожидаемая скорость на каждый порт RJ45- около 50 Мбит/сек, желаемое количество портов - от 8 до 24 Прошу не путать с измерением максимальной пропускной способности, нужна не она, а именно скорость входящего (хотя бы) трафика в Мбит/сек , с учетом разных длин пакетов Все умеют Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
TaranTas89 Posted August 10 · Report post Цитата Все умеют Посоветуйте пожалуйста модель с удобным интерфейсом, возможносмтью длительного накопления данных (внутри устройства или на внешнем компьютере), влзможностью просмотра орхивов и построения графиков вне вэб-страницы устройства ... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
jffulcrum Posted August 10 · Report post Любая модель с поддержкой SNMP позволит подключиться к ней из Zabbix, PRTG или другого софта мониторинга и все это им собирать. Был бы MIB в открытом доступе. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Ivan_83 Posted August 10 · Report post 2 hours ago, TaranTas89 said: Существуют ли коммутаторы, маршрутизаторы, умеющие измерять скорости входящего и исходящего потоков данных (по всем номерам портов и по всем протоколам) в порте RJ45 и строить графики на своей вэб-странице или при помощи внешнего программного обеспечения? По протоколам - вроде нет. В остальном коммутаторы обычно имеют счётчики пакетов+байтов на каждый порт, запрашивая данные раз в секунду и проводя не хитрые вычисления можно получить скорость отправки/приёма на порту. Обычно по SNMP это делают. Если нужен SOHO уровень то микротик в своём софте или нечто на OpenWRT но тут лучше заранее потренироваться на доступном роутере и посмотреть устроят ли такие графики. Или ютуб в помощь :) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fractal Posted August 11 · Report post Cisco начиная от c9200 умеет, если именно пол Web, там и трафик по портам и nbar можно глядеть по приложениям, но лучший вариант это snmp с заббикса или netflow на коллектор какой либо (он покажет трафик по приложениям) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sol Posted August 11 · Report post Любой, практически любой управляемый коммутатор имеет счётчики на портах и умеет отдавать их с помощью SNMP и стандартной ifMib. Для графиков достаточно прикрутить к нему любой мониторинг "с картинками". Их с десяток. Он монстров типа Zabbix/Cacti до вечных MRTG/Munin Если хочется оперативные графики в интерфейсе (но без накопления, скажем, за сутки) то некоторые коммутаторы умеют показывать график порта. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sirmax Posted August 11 · Report post В 10.08.2024 в 21:09, jffulcrum сказал: Любая модель с поддержкой SNMP позволит подключиться к ней из Zabbix, PRTG или другого софта мониторинга и все это им собирать. Был бы MIB в открытом доступе. Я не встречал коммутаторов с нестандартными мибами счетчиков интерфейсов (это правда не значит что их нет, олт не в счет) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted August 30 · Report post Микротик умеет и график скорости сразу рисовать, и сохранять его в память (с просмотром через веб), а так же показывает счетчики пакетов на портах. В нем так же есть торч для просмотра любых потоков по любым портам. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sirmax Posted September 1 · Report post В 31.08.2024 в 00:05, Saab95 сказал: Микротик умеет и график скорости сразу рисовать, и сохранять его в память (с просмотром через веб), а так же показывает счетчики пакетов на портах. В нем так же есть торч для просмотра любых потоков по любым портам. И дудой дудит, да 🙂 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Borizz.k Posted September 5 (edited) · Report post Maipu вроде как умеют, но нужно аксцесс листы нарисовать с протоколами и портами, и собирать с них данные с помощью MMC (Maipu Managed Cloud - софт под линух который мониторит и управляет точками доступа, коммутаторами L2/L3, маршрутизаторами, вроде как совместим с некотопыми DCN) Allied Telesis аналогично По SNMP вроде как то же возможно Более точно смогу обрисовать когда закончу строить инфру (нач Октября) и внедрю кластер MMC Заодно запросил инженеров Maipu и DCN на эту тему Edited September 5 by Borizz.k Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Borizz.k Posted September 6 · Report post Maipu L3 Switches supports: IPFIX (IP Flow Information Export) completes the measuring and exporting of the device flow information and is one technology of providing the packet statistics based on the flow. The packets entering the device define the flow according to the source IP address, destination IP address, source port number, destination port number, protocol number, output interface, and input interface. The same tuple is identified as one flow. The information recorded by the flow also can be sent to NMS (Network Management Station) via the UDP packet for the traffic analysis software to analyze. The network manager can complete the analysis and monitoring of the traffic passing the device by analyzing the statistics information recorded by the flow. SFlow is a technology used for network traffic sampling and monitoring, following the RFC3176 standard. SFlow samples in different ways based on different configurations. The general process of sampling is to first analyze the header of the sampling packet, then encapsulate it into an sFlow packet according to standard definitions, and send it to a third-party receiver for users to analyze and monitor the traffic entering the device through the third-party receiver SFlow is divided into two sampling methods: Sampler sampling method: It is a sampling method provided by the switching chip, which randomly samples the traffic entering the port; Poller sampling method: It is a software sampling method used to regularly collect port packets and traffic statistics information. There are two types of roles defined in sFlow: Agent role: It is the sFlow agent on the device, used to manage the two sampling methods of sFlow and execute sampling tasks; Receiver role: It is a mapping of third-party recipients supporting the sFlow protocol on this device, used to store information of third-party recipients (such as IP addresses and UDP port numbers), and regularly send cached sFlow packets on the device to third-party receiver. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted September 9 · Report post В 05.09.2024 в 21:22, Borizz.k сказал: Maipu вроде как умеют, Это, вообще, что за фирма, второй раз слышу на форуме? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

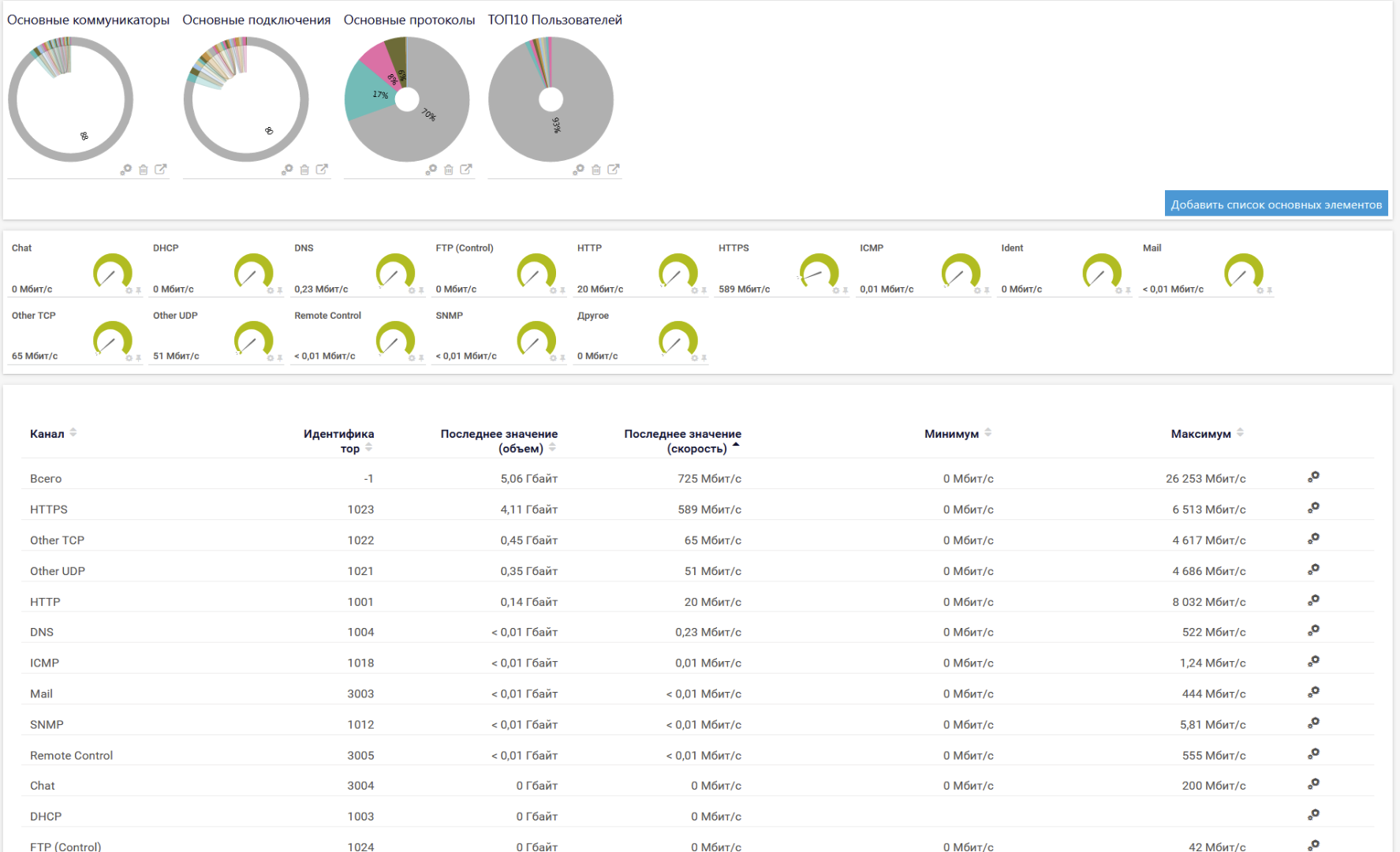

sheft Posted September 9 · Report post + PRTG умеет Netflow разбирать, можно с того же микротика забирать, помимо стандартного tx\rx в битах\байтах и пакетрейта снимаемого с коммутаторов по snmp как пример: Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Borizz.k Posted September 15 · Report post On 9/9/2024 at 10:24 PM, Saab95 said: Это, вообще, что за фирма, второй раз слышу на форуме? Maipu.com Китай Принадлежит государству (государственному промышленному конгломерату) с 2015 года Делает оборудование для телекома итп, с конечниками не работали, ток под проекты и с дистрами Полкитая ими пользуется и много вообще в Азии Делают не только сетевое оборудование Я ими циски и телесисы L3 заменил Главное, что конфиги переносить легко Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
