Poe коммутатор L2 работает как неуправляшка

[filmoto]

Всем доброго!

Есть проблема с коммутатором L2 Gigalink GL-SW-F201-16P.

Работает как неуправляемый.

IP нигде не светит, MAC видно. По возможным дефолтным сеткам 0.0/24 или 2.0/24 не пингуется (по 0.0/24 превышение ожидания, по 2.0/24 узел не доступен)

Через консоль к Putty по Com-порту с дефолтными настройками 9600/8/n/8/n не подключается (терминал пустой), на клаву не реагирует, язык, ScrLk, проверял.

В BootROM через питание не заходит (терминал пустой).

Как простой Poe switch работает нормально но хотелось бы L2

Может у кого есть какие мысли? У меня и окружения кончились(((

Спасибо если кто откликнется.

[VolanD666]

Сбросить если? Попробуйте отключить все и послушать траффик. Коммутатор LLDP поддерживает?

[jffulcrum]

У производителя была поддержка в РФ: Contacts - GIGALINK (giga-link.ru) Если это слет прошивки, то они присылали по обращению некую утилиту восстановления (но это неточно)



В 14.11.2022 в 17:14, VolanD666 сказал:

Коммутатор LLDP поддерживает?

Нет.



Вообще, сейчас смотрю и вижу DCN как оригинального производителя этого добра. Что, конечно, ситуацию топикстартера не упрощает.

[filmoto]

Как сбросить? В консоль не пускает. Ресета тоже нет.

LLDP по мануалу вроде поддерживает, но не факт что включен...





В 14.11.2022 в 17:36, jffulcrum сказал:

У производителя была поддержка в РФ: Contacts - GIGALINK (giga-link.ru) Если это слет прошивки, то они присылали по обращению некую утилиту восстановления

Спасибо, в поддержку отправил.

Но если бы прошивка слетела в Bootrom он бы все равно заходил бы?

Edited November 14, 2022 by filmoto

[filmoto]

В 14.11.2022 в 17:36, jffulcrum сказал:

сейчас смотрю и вижу DCN как оригинального производителя этого добра.

Нашел эту фирму, толку то...

Edited November 14, 2022 by filmoto

[filmoto]



Цитата



Поддержка Гигалинк не отвечает. Моя модель у них на сайте вообще не представлена, даже в снятых с производства. Утилиту восстановления прошивки найти не реально, так как ни веток обсуждения, ни обзоров в форумах по коммутаторам Gigalink я не нашел(((

Поставил пока как неуправляшку.

Но тема есть и будет актуальна.

Если кто нибудь, когда нибудь окажется в теме, просьба откликнуться.

P.S.

Если я правильно понимаю, то если что то с прошивкой, то в BootRom то все равно доступ должен быть..., а тут вообще никак...

Хотя у меня остались 2 последние догадки:

- Может Cisco-вский консольный кабель ему не подходит и для него нужен с другой распиновкой? Мне просто не приходилось пользоваться другими кроме Cisco... Какие еще есть кабеля?

- Или в BootROM дефолтные настройки 9600/8/n/1/n изменены на другие, тогда терминал в Putty будет по моему так же себя вести при вводе неправильных (пустой экран, зеленый курсор, на клаву реакции нет)?

[jffulcrum]

В 16.11.2022 в 20:56, filmoto сказал:

- Может Cisco-вский консольный кабель ему не подходит и для него нужен с другой распиновкой? Мне просто не приходилось пользоваться другими кроме Cisco... Какие еще есть кабеля?

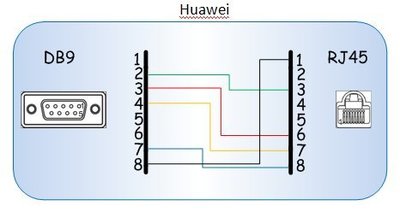

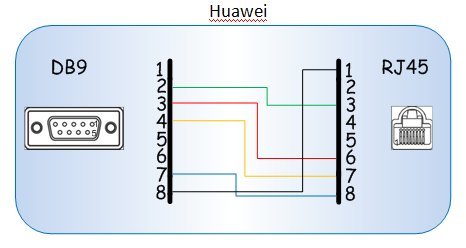

Может. Вот есть примеры распиновки на китайском железе: Распиновка консольных кабелей OLT ZTE, Huawei, BDcom, Raisecom. (opt-tele.com)

[VolanD666]

Трафик то пробовали слушать на портах?

[mike13]

On 11/14/2022 at 7:36 PM, jffulcrum said:

Вообще, сейчас смотрю и вижу DCN как оригинального производителя этого добра. Что, конечно, ситуацию топикстартера не упрощает.

что за мода пошла любой свич называть DCN-ом,  явно видно что это BDCOM



ТС попробуй консольник с распиновкой BDCOM

[filmoto]

В 17.11.2022 в 11:29, VolanD666 сказал:

Трафик то пробовали слушать на портах?



Гигалинк ща подключен ко 2 порту к Микроту.

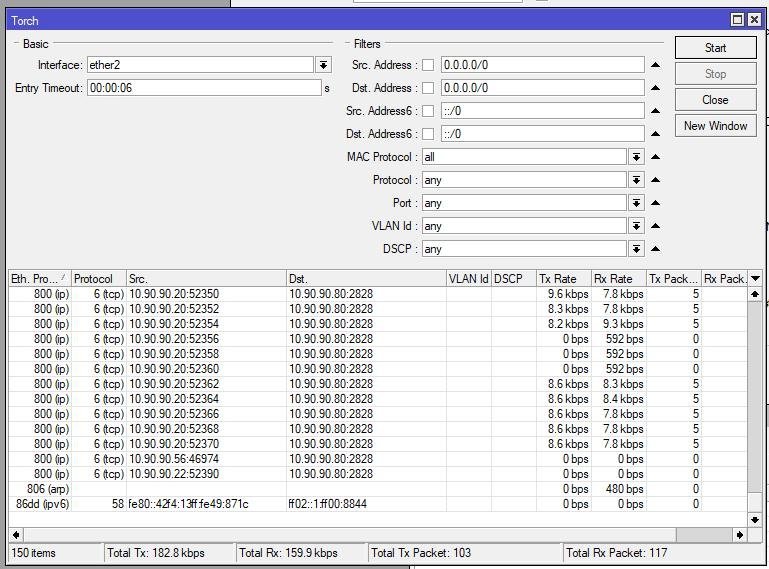

10.90.90."" от камер подключенных в него, а последняя строка без ip не знаю....

В Sniffer его тоже нет только камеры...

Edited November 17, 2022 by filmoto

[filmoto]

В 17.11.2022 в 11:51, mike13 сказал:

что за мода пошла любой свич называть DCN-ом,  явно видно что это BDCOM



ТС попробуй консольник с распиновкой BDCOM

А где взять с такой распиновкой? В продаже гугл не нашел. Какие бренды работают с такими кабелями или у него есть название для поиска?

[witch]

В 17.11.2022 в 16:04, filmoto сказал:

А где взять с такой распиновкой? В продаже гугл не нашел. Какие бренды работают с такими кабелями или у него есть название для поиска?

переобожми на цисковском RJ45

[filmoto]

У меня нет разъема DB9, только USB Com-порт

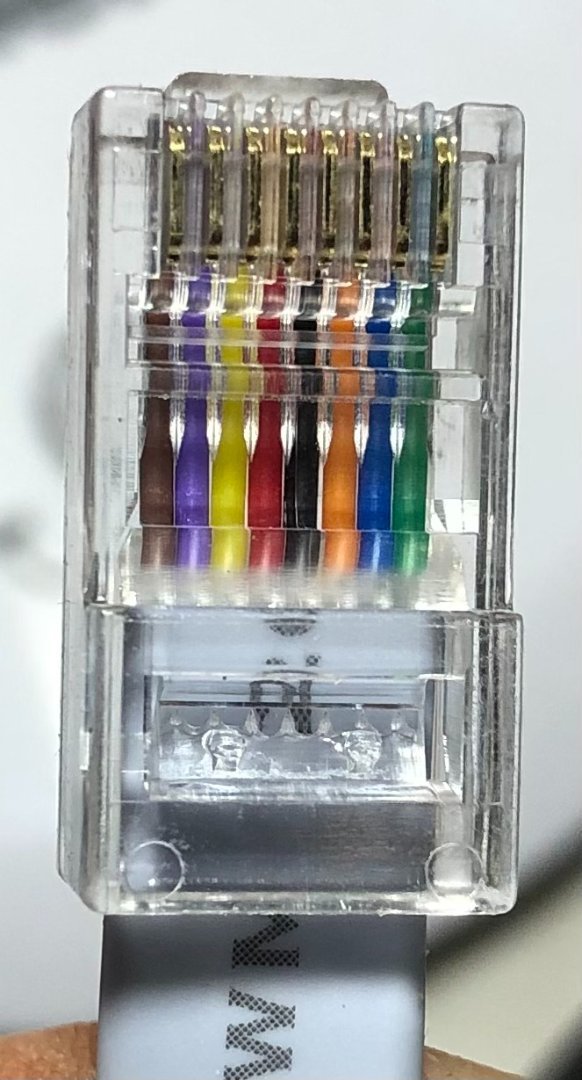

и Cisco кабель USB/RJ45, я так понимаю в разъеме  USB конвертер находится, а к разъему RJ45 подходят все 8 жил и цвета не сходятся с цветами на схемах.







Edited November 17, 2022 by filmoto

[jffulcrum]

@filmoto Цветами на распиновках показано, какой контакт в разъеме на роутере в какой контакт в разъеме DB9 должен выходить, цвет провода роли не играет. Вам нужен именно RJ45-DB9 кабель, дальше уже переходник COM-USB. Проще всего с контактами мутить через обычную розетку - берете обычный кабель с RJ-45 разъемом, разводите в розетку как надо (достаточно только нужные контакты), а уже в розетку втыкаете кабель RJ45-DB9. Потребуются руки и обычный мультиметр, хоть китайский, прозванивать контакты чтобы убедиться, что на DB9 появляются на правильных пинах. Все соединения делать при выключенном комумтаторе и невоткнутом USB!

[ShyLion]

Настолько денег нет? Даже если расковырять, зачем держать в хозяйстве заведомое ЧЛГ?

[YuryD]

 Раскапываем руины ком-портов... Там всего-то надо, tx/rx и земля, остальные dtr/dsr cd и прочие rts/cts никому нафиг не нужны. Отсего - раскусить кобель или создать новый. Ого - вы у тератерме увидели вывод консоли на сом-порту, ура, одну пару tx нашли. Далее - на вашей стороне компорта вы знаете, где tx и rx и gnd. Теперь со своей стороны тычете rx по соотв контактам, нажимая клаву в тератерме. Получили отклик, ура ! Победа! Предостережение - компорт штука нежная, убивается на раз при нетом соединении.



 ПС, можно конечно и кетайским тестером обойтись, или сссрским древним осциллографом посмотреть. Там типа просто, сигнальные концы 0+12В(dtr/dsr/cd/rts/cts -нах не нужные, обычно dtr на dsr законтачено, rts/cts тоже, cd - вообще абзац :))

 А датаконцы tx-rx -  двухполярные  типа +12/-12 Ну и частотные, на осциллографе сразу видно. Ну и - в разъёме db9-db25 они в младших группах контактов, типа 3-4(tx/rx) и 7 типа gnd.



 Это я к дешевым кетайским usb-com, Там иногда -12 не бывает, отчего и не работает...

[filmoto]

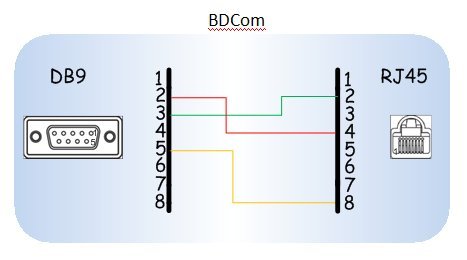

Ну в общем взял консольный кабель Cisco usb/rj45, надел на него муфту rj45/rj45, воткнул в муфту простой патч корд, обрезал свободный конец и обжал его пин2- зеленый, пин4- зеленобелый, пин8- синий, остальные как попало (они не важны) - и вошел в консоль со стандартными настройками 9600/8/н/1/н.

Логин пароль не просил. По изучал немного команды BDCom (отличаются от Huawei)

Во флеше лежал только 1 файл с прошивкой Switch.bin, я думаю она древняя как и сам коммутатор раз его Гигалинк даже с архива убрал

Прошивка

SWITCH Series Software, Version 2.1.0A Build 5721, RELEASE SOFTWARE

Copyright (c) 2013

Compiled: 2011-11-1 15:55:43 by SYS_5721, Image text-base: 0x10000



Создал пользователя и пароль, Влан1 уже был на все порты, присвоил ему ip адрес с маской /24 чтобы все конфигурировать в веб интерфейсе запустил веб сервер,

Теперь при обращении к веб интерфейсу авторизуюсь и попадаю на какую то промежуточную  страницу "System"  с ссылками выбора вариантов доступа к коммутатору:

"Web Console"

"Telnet"

"Show interfaces"

"Monitor the device" и так далее

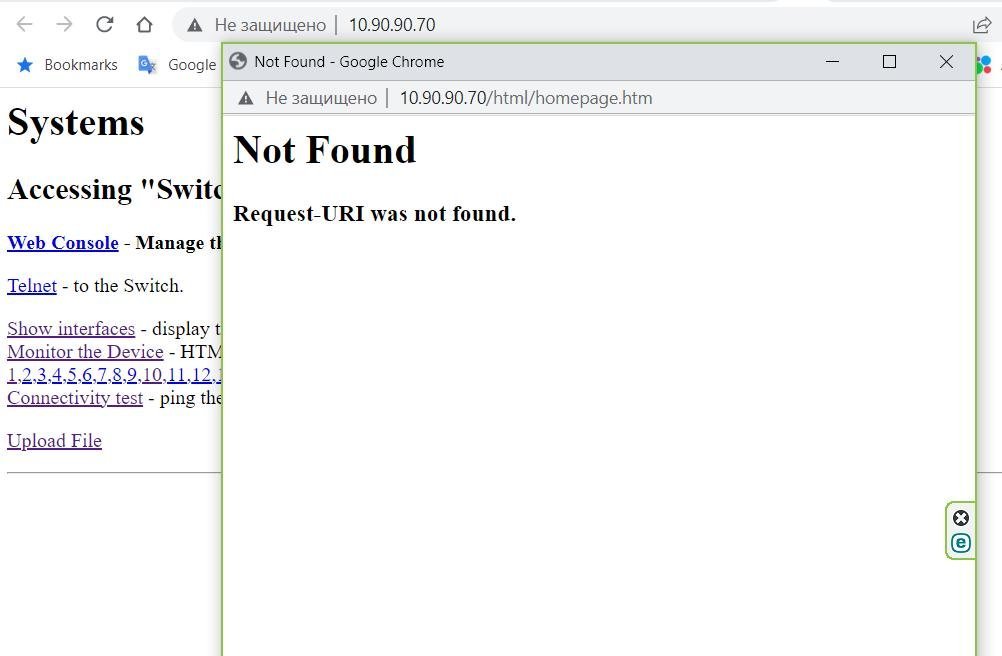

При нажатии "Web Console"  открывается новое окно "Not Found Request URL was not found" , остальные ссылки рабочие

В общем веб интерфейс не открывается, Java стоит, захожу с IE

Сейчас на флеше только 2 файла: Switch.bin и startup-config

Может тут тоже нужен файл конфигурации веб интерфейса типа web.zip как на Huawei?



В 17.11.2022 в 11:51, mike13 сказал:

ТС попробуй консольник с распиновкой BDCOM

Спасибо за правильный путь )

[filmoto]

Поддержка Gigalink молчит пока, приходится рыть самому...

В поиске инфы на укр. сайте который удалось открыть только в сохраненной текстовой версии выяснил, что такая же прошивка как у меня Version 2.1.0A Build 5721  стоит на BDCom S2548GX. На сайте есть скуча сылок на инфу по BDCOM и прошивки, но ссылки заблокированы как собственно и сам сайт, по этому без vpn ничего не скачать. У меня его нет. Так же нашел инфу о некоем обязательном файле tiger.blob без которого не работает коммутатор, но у меня этот файл не установлен и все работает, кроме веб интерфейса конечно)))

[filmoto]

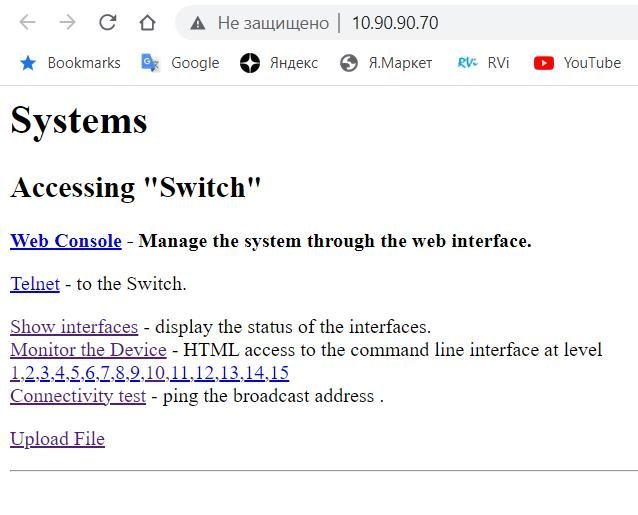

Вот так у меня выглядит веб интерфейс на Gigalink аля BDCom

[filmoto]

Поддержка молчит, вторые сутки ищу причину. Перелапатил кучу сайтов, скачал мануалы по BDCom S2500 series (мой Gigalink GL-SW-F201-16P походу из этой серии раз по прошивке схожи), Command manual, Configuration manual, перепроверил все в консоли, все вроде верно....

Мож кто подкинет мысль-направление.....

[filmoto]

Поддержка откликнулась в лице Титов Максим.

Прислал последнюю прошивку которая весит в два раза больше и заверил что с ней поднимется полноценный веб интерфейс, так же прислал полный набор по настройке CLI (54 файла) и мануал по настройке веб интерфейса.

Старая прошивка Version 2.1.0A Build 5721 от 2011-11-1
Новая прошивка Version 2.1.1B Build 19916 от 2014-8-27

Обновил прошивку и веб интерфейс заработал)))

Спасибо поддержке Gigalink в лице Максима Титова за помощь!

Если кому то пригодится то прошивка с мануалами ТУТ

Тему можно закрывать.
