Проблема с распознаванием автомобильных номеров ночью

Уважаемые специалисты. Прошу Вас поделиться мудростью. Вписался тут на общественных началах в задачу распознавания автомобильных номеров всех подъезжающих автомобилей к многоквартирному дому, и теперь не могу вырулить с ночной съёмкой.
Многоквартирный дом расположен почти в поле. К нему ведут два проезда, длиной в 85 метров.


Вид на дом со стороны первого проезда.


Вид от дома со стороны первого проезда.


Вид на дом со стороны второго проезда.


Вид от дома со стороны второго проезда.


Казалось бы, условия почти идеальные. Поэтому проштудировал методичку по расположению видеокамер для считывания номеров.

И посмотрел, как расположены городские камеры, предназначенные для видеоаналитики с ИК-прожекторами.

После чего приобрёл две IP-видеокамеры XM на базе N8 NT98566+SC8239 c фокусным расстоянием объектива 12мм и светосилой F1.0.

А также два мощных ИК-прожектора KDM-6047C, рассчитанных на освещение до 120м с углом рассеивания 45 градусов.

Забегая вперёд сразу скажу, что после установки всего этого добра в дневное время я получил великолепную картинку и читаемость номеров. А вот с тёмным временем суток получилась беда...
Первую видеокамеру я установил под довольно приличным углом (около 45 градусов), из-за чего номера смазывались.




1-1-1-1-1-1-1-1-mkv-snapshot-00-08-982.j

(видео)

https://disk.yandex.ru/i/AiaruRHM8xaezQ

https://disk.yandex.ru/i/dweCpmMidqRarg

https://disk.yandex.ru/i/npjPvW89ncod9Q

После чего я заморочился и установил её на фонарный столб, установив практически в идеальных условиях (прожектор остался на старом месте и светит под 45 градусов). Но в итоге получил либо полную засветку номеров, или мазню.



(видео)
https://disk.yandex.ru/d/kxSNPLhxBSrTZg

https://disk.yandex.ru/i/KBfjWvjGDbvONw

Более менее ситуацию спасала лишь установка "выдержки" вручную на 1/50, но в таком режиме невозможно снимать днём.
https://disk.yandex.ru/i/-K_w_07jETpBLQ

Во втором проезде я решил поэкспериментировать и установить камеру перпендикулярно проезду (расположение позволяет) вместе с прожектором.


В итоге размазанности номеров нет, но есть их полная засветка. Причём даже с отключенным прожектором. Да ещё и какой-то туман в изображении с камеры (с выключенным прожектором).

(видео)
https://disk.yandex.ru/d/3YqL3yDVbx45Zg

Ситуацию тоже спасает лишь установка "выдержки" вручную на 1/120, но днём камера становится неюзабельна.

(видео)

https://disk.yandex.ru/d/5ZPo1RWbWfY5eA

Настройки камеры пробовал крутить от дефолтных, до полностью выкрученных BLC, АРУ, DWDR, Антитуман, SlowShutter. Какие-то помогают немного, какие-то делают только хуже, но в целом драматически ситуацию не меняют.

В общем я в тупике :( Поделитесь пожалуйста советом и опытом, что я делаю не так :(

Share this post


Link to post
Share on other sites

@VitoTLT Хороший подход к делу и основательный. Неверен лишь выбор камер которые по возникшему вопросу должны иметь двойной режим настроек: настройки для дня и переход для настроек для ночи. Это навскидку. Здесь, судя по всему одинарный или автоматический.

Edited by KonBez

Share this post


Link to post
Share on other sites

@VitoTLThttps://hikvision.ru/products/ipcam-number

https://www.dahuasecurity.com/products/allProducts/1/566

Это если навскидку. Пишу с телефона поэтому только серьезные модели. А так нужно покопаться.



Share this post


Link to post
Share on other sites

Если в дальнейшем планируется шлагбаум, то камеры можно разместить на расстоянии 3 метров, автомобили будут останавливаться, номер будет в кадре четким.

Если шлагбаум не планируется, то создать условия, при которых автомобили будут снижать скорость или останавливаться (Иску́сственная неро́вность)

Еще вариант поставить две камеры на одну сцену, раз уж у вас бюджетные модели. Одна для ночной съемки, вторая для дневной. Расписание записи соответственно, чтобы не дублировать.

По настройкам - только выдержка, как вы это и делали.



Share this post


Link to post
Share on other sites

Установите выдержку min 0.001 ... max 0.01

Посмотрите, что будет



В 08.06.2022 в 20:44, VitoTLT сказал:

Цены конечно космические :( У меня вся система из двух камер с расходниками и прожекторами вышла под 40тыс...

Зато Хиквижн работает без танцев с бубном, а ваша система - не работает



Share this post


Link to post
Share on other sites

В 09.06.2022 в 13:30, SMSI сказал:

Установите выдержку min 0.001 ... max 0.01

Посмотрите, что будет

К сожалению камера не позволяет в настройках выставить менее 0,1  :(



Share this post


Link to post
Share on other sites

@VitoTLT

Я тут немного погуглил - получается нужны камеры с механическим ИК-фильтром. Теперь вопрос: какой фильтр в твоих китайцах? Что помимо "цвет" можно выбрать в меню камеры в опции "день/ночь"?

https://confluence.trassir.com/pages/viewpage.action?pageId=70846848

Share this post


Link to post
Share on other sites

Нужен не ИК фильтр. Он есть практически во всех камерах.

Нужна регулировка диафрагмы объектива или хотя бы возможность установить время выдержки камеры, чтобы номер автомобиля не засвечивался и не размывался

Возможно, придется добавить дополнительное освещение.





Share this post


Link to post
Share on other sites

Всё верно. Вся проблема в выдержке. Камера автоматически выставляет выдержку и получается вот такая мешанина:

3-1-1-1-1-1-1-1-1-mkv-snapshot-00-08-348

Если вручную выставить выдержку 1/120, то всё становится сразу бодрее.

3-1-1-1-1-1-1-1-1-1-mkv-snapshot-00-08-1

Но при этом днём картинка будет выглядеть вот так:


Получается нужен человек, который каждый вечер в 21 час (летом) выставляет вручную выдержку 1/120, а в 4 утра (летом) переключает выдержку в автоматический режим.



Камера, имеющая на борту сенсор SC8231 1/2,7" со светочувствительностью 0,0011 лк (и светосильный объектив F1.0), снимающая в 4К 15fps, пасует при ночной съёмке из-за отсутствия адекватных настроек выдержки. И при этом стоит 5500руб.



А специализированная камера ANRP, имеющая 2MP сенсор 1/1,8" светочувствительностью 0,001 (и светосильный объектив F1.2), снимающая в 1080, вытягивает ночное изображение благодаря специфичным настройкам выдержки. Но стоит при этом 76000руб.


У меня прям когнитивный диссонанс из-за такого разрыва по ценам. Это всё равно, что выбирать между Ладой и Лексусом, не рассматривая все остальные варианты :)



Share this post


Link to post
Share on other sites

А сам регистратор не имеет ручек переключения день ночь?

Есть еще очень колхозный бесплатный способ ручного переключения день ночь.

1) включаете на камере протокол onvif, если еще нет.

2) ставите на комп onvif device manager, находите там нужные настройки выдержки и переключаете их.

3) если успех, то ставите себе на комп wireshark и включаете перехват сетевых пакетов к камере, паралельно через onvif переключаете режим.

4) в портянке пакетов находите http запросы протокола onvif, сохраняете их.

5) ковыряете curl или wget на предмет как отправить такой же запрос к камере.

6) пишете скриптик или bat-файлик, который с любой мыльницы по расписанию дергает настройки камеры.



примерно таким способом пришлось однажды делать provisioning каких-то китайских камер.

Share this post


Link to post
Share on other sites

Регистратор к сожалению такого функционала не имеет.

По переключению через скрипт - нашёл API на Perl, позволяющий выгружать(в файл)/загружать(из файла) конфиг камеры с помощью команды.
Теперь нужно искать кодера, который привяжет эти команды к годовому календарю восхода/захода солнца. Но всё это конечно пипец костыли :(

При этом теряется практически полностью возможность распознавать людей в камере ночью, марку машины и цвет.


Share this post


Link to post
Share on other sites

В 14.06.2022 в 14:48, SMSI сказал:

Нужен не ИК фильтр. Он есть практически во всех камерах.

Конечно, только внезапно вступает в дело разница между механическим и электронным ИК-фильтром, что собственно и не даёт возможности камерам топикстартера иметь двойные настройки для дня и ночи.

Edited by KonBez

Share this post


Link to post
Share on other sites

В 15.06.2022 в 14:55, KonBez сказал:

механическим и электронным ИК-фильтром

Электронный ИК-фильтр явно не этот случай, такое только в самом хламе по $1 за ведро)  даже в дешевых камерах с подсветкой он механический.

Share this post


Link to post
Share on other sites

Совет ленивого человека - ставьте специализированные камеры. Дороговато конечно, но сэкономите кучу нервов и денег. И распознавалку нормальную. Мы давно работаем с Новыми технологиями, эти камеры https://cvsnt.ru/products_cams.html с родной распознавалкой ставишь и забываешь. И днём и ночью, с фарами и без. Только геометрию соблюсти надо. Раньше ковырялся на объектах и с Хиком, ещё когда не было у них специализированных камер, и с дешёвыми китайцами на разных софтах. Одно мучение было с этими настройками, прямо как у Вас.

Share this post


Link to post
Share on other sites

Проще свою прошивку написать и управлять как хочешь, SDK на Hsilicon открыты, добавить механическую диафрагму и обратную связь от детектора, и верти как хочешь и что хочешь.
Только матрицу подобрать и объектив, потому как не все матрицы гибкие по настройкам. Что чипы покруче могут за одно рыбий глаз поправить по шахматке.

Короче OpenIPC кури, там Русские в основном "кулибины".

Share this post


Link to post
Share on other sites

@yandrey

Цитата

Есть четыре способа реализации день/ночь камер:
1) Две матрицы и два объектива - цветная и монохромная матрицы, это самый дорогой и самый эффективный способ.
2) Одна матрица и механический ИК-фильтр. Днём цветной режим и нечувствительный к ИК, ночью монохромный и чувствительный к ИК. Самый популярный способ.
3) Цветная матрица с постоянным ИК-фильтром. Днём цветное изображение, ночью монохромное, ИК никогда не видит, чувствительность низкая, но днём цвета нормальные. Применяют в дешёвых камерах.
4) Цветная матрица без ИК-фильтра. Днём цветное, но искаженное от ИК изображение, ночью монохромное, чувствительное к ИК и чувствительность как у варианта 2. Но днём листья деревьев будут филетовые, а чёрные штаны выглядят

Так пишет коллега "Рустам" с соседнего ресурса. Вся проблема в том, что пытаются "продешевить" и "обмануть систему" дешёвыми камерами.

Сможете подобрать камеру с ручным переключением день/ночь и двумя вариантами настройки картинки? Я попробовал, но без прямого доступа к камерам - не вышло, а в инструкциях могут не писать. Навскидку помню такой функционал в купольных поворотных камерах Bosch. Встречался в не очень дорогих Хиках и Hiwatch, но не помню конкретику.

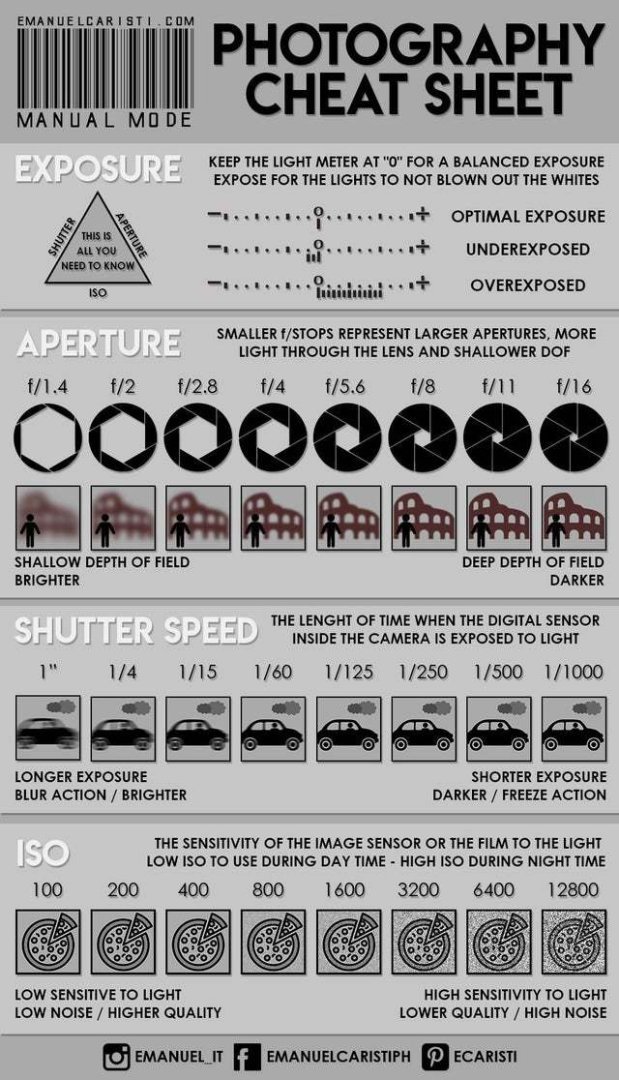

То что диафрагма  и скорость затвора вообще важнее для распознавания номеров - это и так понятно.


Share this post


Link to post
Share on other sites

On 6/16/2022 at 5:23 PM, dryukov said:

Проще свою прошивку написать

Что-то не видать сайтов аналогов dd-wrt/openwrt только для камер. С чего бы это вдруг.

Share this post


Link to post
Share on other sites

В 18.06.2022 в 21:07, naves сказал:

Что-то не видать сайтов аналогов dd-wrt/openwrt только для камер. С чего бы это вдруг.

Не написали еще для лентяев....

Share this post


Link to post
Share on other sites

В 19.06.2022 в 04:11, sdy_moscow сказал:

Не написали еще для лентяев....

https://openipc.org/#telegram-chat-groups


Нужно исправить  )))
https://russianblogs.com/article/97161595116/





https://aliexpress.ru/item/1005002868587996.html?mp=1&sku_id=12000022535510469&spm=a2g2w.cart.0.0.54024aa6b2YmAG

Share this post


Link to post
Share on other sites

Если днем проблем нет - есть достаточно простое решение. Замените Ваши ИК прожекторы на обычные прожекторы хорошей мощности... Только разместите их немного в стороне.
