Управлять компами с терминального рутера Cisco?

[Chebi]

Всех приветствую.

Продолжаю экспериментировать с домашней лабораторией Cisco и вот чего придумал:

дабы не перетыкать каждый раз консольный кабель между устройствами, сделать терминальный маршрутизатор с модулем на 8 асинхронных портов и потом каждый такой порт подключить через переходники к консольным портам устройств. Замечательно всё получилось по инструкции https://habr.com/ru/post/112033/ , правда использовал копеечный Cisco 2621 с модулем NM-8A/S, пучком кабелей CAB-232MT и самопальных переходников DB25(мама)- RJ45.

В итоге, захожу на все устройствам Cisco с ноута без перетыкания кабелей, просто выбирая нужный порт из меню на Cisco 2621.

Но!

Таким же макаром хочется заходить и на компы, чтобы с них пинговать друг-друга.

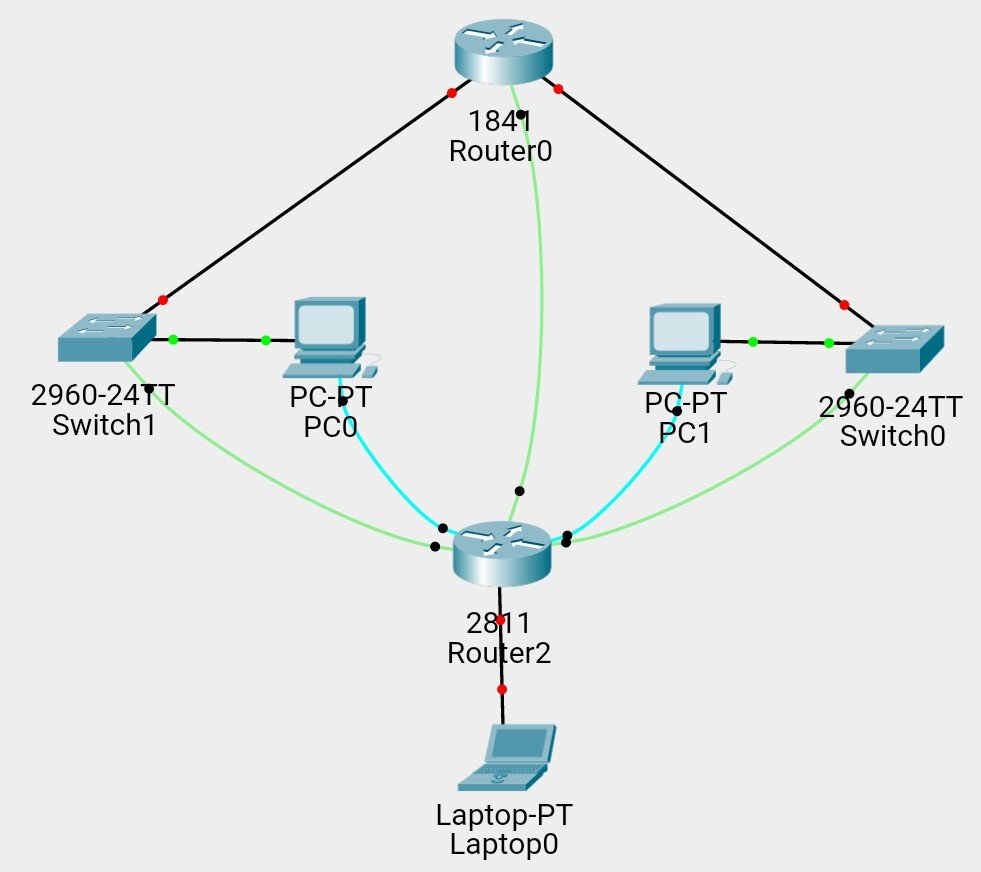

Вопрос: можно ли и как именно зайти на com-порт компа с моего терминального рутера, потом попасть в командную строку и выполнить команду ping? Схемку прилагаю, на ней эти компы - это PC0 и PC1 ( по факту - одинаковые бесшумные и маложрущие тонкие клиенты с win XP на борту. Мне от них только ping нужен да возможность айпишник настраивать). Вместо реального 2621 PacketTracer дал нарисовать Cisco2811 с асинхроным 8-портовым модулем, да и ладно.

[prolan]

При использовании Linux можно.

Ну либо вариант еще проще - полноценно виртуализировать PC0 и PC1. В данном случае компьютер с 3-мя сетевым  картами, один линк в управляющую сеть, другие два подключаются в коммутаторы из лабы.
На компьютере создается 2 виртуальных машины, и в них прокидывается либо сетевые карты, либо простой бридж. Доступ к VM через VNC.

[Chebi]

@prolan @prolanСпасибо, но хочется обойтись без какой-либо виртуализации, т.к. есть реальное работающее железо и реальная виндаХР на двух компах.

Вероятно, должны быть какие-то штатные средства винды по передаче управления командной строкой через телнет на маршрутизатор.

Edited April 29, 2020 by Chebi

[sol]

https://en.wikipedia.org/wiki/Emergency_Management_Services



Но лучше на мелкие компики поставить линукс или вторую сетевую карту и RDP.



[Chebi]

1 час назад, sol сказал:

https://en.wikipedia.org/wiki/Emergency_Management_Services

Круто. Вроде бы то, что надо. Только так всё малословно описано... Надо искать с примерами "для чайников".

[EvgeniySerb]

На 1841 добавить по сабинтерфейсу в PC vlan . Оба Sub interface  В свой vrf, и пингуй что надо , Компы вообще не нужны

[sol]

11 часов назад, Chebi сказал:

Надо искать с примерами "для чайников".

Надо сделать и посмотреть визуально. Там всё достаточно понятно.



[Chebi]

@EvgeniySerb Компы нужны. На их сетевухах, для процесса обучения, нужно настраивать разные гейтвеи, dhcp, ipv6, dns и т.д. - и смотреть на результаты пингов.

@sol Ещё вчитаюсь, поищу - и потом расскажу, что получилось.

[Chebi]

8 часов назад, EvgeniySerb сказал:

На 1841 добавить по сабинтерфейсу в PC vlan . Оба Sub interface  В свой vrf, и пингуй что надо , Компы вообще не нужны

Почитал про vrf , не очень мне это подходит, т.к. на моей схеме выше Cisco 1841 - такой же подопытный кролик в учебном стенде, т.е., его конфигурация будет постоянно обнуляться и переделываться. Правильные настройки vrf всегда держать на нём - не получится.

[smart85]

1 час назад, Chebi сказал:

Почитал про vrf , не очень мне это подходит, т.к. на моей схеме выше Cisco 1841 - такой же подопытный кролик в учебном стенде, т.е., его конфигурация будет постоянно обнуляться и переделываться. Правильные настройки vrf всегда держать на нём - не получится.

а что, если взять простенький 2950-12, свести линки от ПК к 2950, и разрулить вланами? 1 порт входной от ПК-1, на нем транк с нативом, где управление, и тэгом, где адаптер, где менять настройки надо, порт 2 на 2950 - т.н. выходной порт, имитирующий прямое подключение ПК-1 уже к оборудованию стенда.

Вот можно ли только на ХР на сетевухе виртуальные создать с dot1q



прошу извинить, если покажется потоком сознания.

[jffulcrum]

9 часов назад, mse.rus77 сказал:

Вот можно ли только на ХР на сетевухе виртуальные создать с dot1q

Драйвер/утилита от производителя, если не умеет, то нету.



@Chebi Поковыряйте https://sourceforge.net/projects/com0com/ . Вроде как позволяет COM-порт направить в TCP,например на Telnet сервер (который в Windows есть как компонент).



[sol]

В 30.04.2020 в 10:57, Chebi сказал:

Ещё вчитаюсь, поищу - и потом расскажу, что получилось.

Да чего там читать-то?!? Там всё ясно как божий день. Просто подключитесь и посмотрите глазами в терминале.



http://techgenix.com/windows-2003-server-emergency-management-services/

[Chebi]

1 час назад, sol сказал:

Да чего там читать-то?!? Там всё ясно как божий день. Просто подключитесь и посмотрите глазами в терминале.



http://techgenix.com/windows-2003-server-emergency-management-services/

Просто шикарно, поклон до земли! Все команды из Вашего примера успешно прошли на мелком PC0 с виндой XP. Осталось с паяльником намудрить переходник к cisco-кабелю и провести испытания с терминального рутера.

[Ivan_83]

Фря/линукс спокойно работаю через сериал порт, как будто по ссш туда зацепился, даже mc (миднайт командер) работает как обычно (если у тебя терминалка может).

Держать венду, тем более для приключений с сеткой - глупейшее занятие, там сетевой стёк убогий, оно еле как только простым клиентом в сети работает, и с диагностическими инструментами там плохо, даже tcpdump в штатной поставке нет, ну а то что есть через сериал вряд ли будет работать.

[Chebi]

@Ivan_83 От виндыХР на мелких компах PC0 и PC1 этого учебного стенда мне нужно только cmd с выполнением трёх команд: ping, tracert и ipconfig. И возможность настройки сетевой карты, как в конце статьи https://www.dmosk.ru/miniinstruktions.php?mini=windows-ip .

[ShyLion]

9 minutes ago, Chebi said:

@Ivan_83 От виндыХР на мелких компах PC0 и PC1 этого учебного стенда мне нужно только cmd с выполнением трёх команд: ping, tracert и ipconfig. И возможность настройки сетевой карты, как в конце статьи https://www.dmosk.ru/miniinstruktions.php?mini=windows-ip .

Коллега, для озвученых Вами целей достаточно любого, самгого легкого дистрибутива линукса/бсди. При этом там будет полноценный шелл а не мелкомягкое убожище. Если сделать над собой несложное усилие и освоить шелл, Ваша жизнь изменится навсегда :)

[jffulcrum]

11 часов назад, Ivan_83 сказал:

даже tcpdump в штатной поставке нет, ну а то что есть через сериал вряд ли будет работать.

Powershell из SAC запустить можно. Пакеты дампить уже лет пять как можно https://devblogs.microsoft.com/scripting/packet-sniffing-with-powershell-getting-started/

[sol]

@Ivan_83

@ShyLion

Джентльмены, при всей моей нелюбви к винде, имею сказать, что в последнее время сделать там можно сильно больше, чем ранее. Появились новые инструменты, возможности.



[snvoronkov]

2 часа назад, sol сказал:

@Ivan_83

@ShyLion

Джентльмены, при всей моей нелюбви к винде, имею сказать, что в последнее время сделать там можно сильно больше, чем ранее. Появились новые инструменты, возможности.



Ага, еще бы размер уменьшили и глюков поубавили...

Посидел полгода на ней. Ну таки да, сильно лучше, чем было лет 15-20 назад. Но, один хрен, до полноценной сетевой ОС ей еще ползти и ползти. Таким темпом, лет через 20 можно будет уже использовать.

[Ivan_83]

Дорогие любители венды, давайте, расскажите как на ХР можно навешать больше одного влана на интерфейс, а ещё лучше как сделать QinQ хотя бы вот такого уровня вложенности.

Плюс к этому в ХР нет вменяемого IPv6 и не будет никогда.

Про SNAT, DNAT я даже не начинаю :)



7 часов назад, Chebi сказал:

От виндыХР на мелких компах PC0 и PC1 этого учебного стенда мне нужно только cmd с выполнением трёх команд: ping, tracert и ipconfig. И возможность настройки сетевой карты, как в конце статьи https://www.dmosk.ru/miniinstruktions.php?mini=windows-ip .

Ты так и не вырастишь дальше монтажника-настройщика уровня кинуть "верёвку" с чердака и настроить венду ебоненту, на таких то возможностях стенда.

Потом же если ты растёшь в сетевика тебе всякие MPLS, BGP, RIP, OSPF и прочая херня потребуется, в венде кажется только RIP какой то был :)

[Chebi]

16 минут назад, Ivan_83 сказал:

Дорогие любители венды, давайте, расскажите как на ХР можно навешать больше одного влана на интерфейс, а ещё лучше как сделать QinQ хотя бы вот такого уровня вложенности.

Плюс к этому в ХР нет вменяемого IPv6 и не будет никогда.

Про SNAT, DNAT я даже не начинаю :)



Ты так и не вырастишь дальше монтажника-настройщика уровня кинуть "верёвку" с чердака и настроить венду ебоненту, на таких то возможностях стенда.

Потом же если ты растёшь в сетевика тебе всякие MPLS, BGP, RIP, OSPF и прочая херня потребуется, в венде кажется только RIP какой то был :)

Честно сказать, не вдуплил, при чём тут винда к MPLS, BGP, RIP, OSPF, т.к. эти самые MPLS, BGP, RIP, OSPF настраиваются на цисках, коих у меня в стопочке - маленькая тележка и есть возможность накрутить, что только угодно, в меру продвижения обучения. Схема в стартпосте - это не весь стенд, это для понимания зачем там компы и где этот терминальный рутер.

ПыСы. Глянул в настройки сетевой карты в виндеХР: есть возможность установить отдельно протокол для IPv6, он просто отключен по дефолту. Не знаю, насколько там полноценно или нет, просто как факт.

[jffulcrum]

25 минут назад, Chebi сказал:

Глянул в настройки сетевой карты в виндеХР: есть возможность установить отдельно протокол для IPv6, он просто отключен по дефолту. Не знаю, насколько там полноценно или нет, просто как факт.

Он там в зайчаточном состоянии. Даже DHCPv6 к нему так и не прикрутили. Справедливости ради скажу, что FreeBSD в 2004 году, когда я экспериментировал с v6, вообще в сеть добавить не удалось - если link-local еще поднимался, то адрес для выхода наружу не работал никак, ни ручное назначение, ни рассылка с роутера, так что если с XP сайты по v6 херово, но открывались, то с фряхи припасть к новому благу не удалось, пришлось какое-то отSUSE ставить.

[Chebi]

Выдалась свободная минута, продолжил эксперимент.

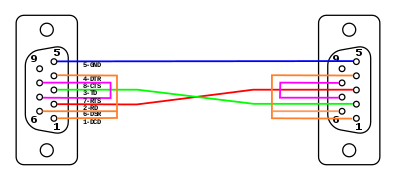

Почти получилось: сделал на компе BOOTCFG /EMS ON /PORT COM1 /BAUD 9600 /ID 1 по инструкции http://techgenix.com/windows-2003-server-emergency-management-services/ Слепил переходник, как на рисунке, только справа у меня лишь три провода (земля, TX, RX), уходящие на порт модуля NM-8A/S в Cisco2621.

В итоге, печатая в Putty символы, уходящие через циску на COM-порт мелкого компа, вижу отображение на экране совсем других символов, но латиницей, не крякозябрами. Будто все клавиши на клаве просто перемешаны в случайном порядке, бессистемно. Радует, что символы отображаются, т.е. связь putty-cisco-comпорт работает. Не радует неразбериха с символами, т.е. в cmd компа пока зайти через циску не могу.

Куда копать?

Напомню, что зайти таким же образом в консоль любой другой циски из терминального роутера прекрасно получается.



Edited May 19, 2020 by Chebi

[jffulcrum]

Window - Translation - Remote Character Set
