SpawnMG Posted January 15, 2018 Posted January 15, 2018 Я правильно понимаю. что для работы в MIMO необходимо приобрести: AF-11FX-H - 1 шт. AF-11FX-L - 1 шт. Антенны AF-11G35 - 2 шт. Reversible Duplexers - 2 шт. Вставить ник Quote
Constantin Posted January 15, 2018 Posted January 15, 2018 3 часа назад, SpawnMG сказал: AF-11FX-H - 1 шт. AF-11FX-L - 1 шт. Антенны AF-11G35 - 2 шт. достаточно для мимо 3 часа назад, SpawnMG сказал: Reversible Duplexers - 2 шт. это чтоб получить макс пропускную. поправте если ошибаюсь )))) но врядли З.Ы. да точно модели должны одного диапазона быть, ниже поправили Вставить ник Quote
Alex_P89 Posted January 15, 2018 Posted January 15, 2018 1 час назад, SpawnMG сказал: Я правильно понимаю. что для работы в MIMO необходимо приобрести: AF-11FX-H - 1 шт. AF-11FX-L - 1 шт. Антенны AF-11G35 - 2 шт. Reversible Duplexers - 2 шт. Нет, надо брать пару одного диапазона -L или -H. И соответствующие -L или -H дуплексоры. Вставить ник Quote
SpawnMG Posted January 16, 2018 Posted January 16, 2018 AF-11FX-L - 2 шт. Duplexers L - 2 шт. все верно? Вставить ник Quote
skysnet Posted January 16, 2018 Posted January 16, 2018 6 часов назад, SpawnMG сказал: все верно? Верно. Будьте особо внимательны с частотами rx\tx Вставить ник Quote
SpawnMG Posted January 16, 2018 Posted January 16, 2018 14 минут назад, skysnet сказал: Верно. Будьте особо внимательны с частотами rx\tx как именно быть внимательнее? в чем подвох? Вставить ник Quote
skysnet Posted January 16, 2018 Posted January 16, 2018 4 минуты назад, SpawnMG сказал: как именно быть внимательнее? С инструкцией ознакомьтесь как прикручивать. На самом фибере 2 разъема (tx и rx) на канал; дуплексер можно поставить двумя сторонами, соответственно надо быть внимательным. Подпишите лучше на корпусе прибора - tx 11ггц, rx 10ггц, например. И при программировании выбирайте частоты на прием\передачу внимательно. Вставить ник Quote
SpawnMG Posted January 16, 2018 Posted January 16, 2018 16 минут назад, skysnet сказал: С инструкцией ознакомьтесь как прикручивать. На самом фибере 2 разъема (tx и rx) на канал; дуплексер можно поставить двумя сторонами, соответственно надо быть внимательным. Подпишите лучше на корпусе прибора - tx 11ггц, rx 10ггц, например. И при программировании выбирайте частоты на прием\передачу внимательно. Понял, благодарю. Пока ищу поставщика у которого есть в наличии, или под заказ. Вставить ник Quote
skysnet Posted January 16, 2018 Posted January 16, 2018 3 минуты назад, SpawnMG сказал: Понял, благодарю. Пока ищу поставщика у которого есть в наличии, или под заказ. судя по всему в России поставщиков всего 3... Вставить ник Quote
SpawnMG Posted January 16, 2018 Posted January 16, 2018 5 часов назад, skysnet сказал: судя по всему в России поставщиков всего 3... Может, сразу сузите мой поиск? Можно в ЛС, что бы не сочли за рекламу. Вставить ник Quote
FASINFO Posted March 15, 2018 Posted March 15, 2018 (edited) В 25.12.2017 в 09:29, moob82 сказал: Добрый день! Кто знает, может ли AF 11x работать на частотах ниже заявленных? Интересует бэнд в Диапазоне 10,3-10,7 Нет. 11FX в принципе работает по принципу частотного распределения Rx/Tx с разносом частотных радиостволов на 530 МГц крест-накрест (Rx/Tx) и смешивает их через дуплексоры. Фирменный дуплексор нижнего (L) диапазона имеет 2 канала: 10700-10955 и 11200-11445 (дуплексор H имеет еще более высокие частоты) - они ставятся "зеркально" на радиоблоках, т.е. один передает по нижней частоте и "слушает" по верхней, другой наоборот передает по верхней и "слушает" по нижней. При этом ширина полосы для каждого канала 56МГц. С одним дуплексором сигналы смешиваются и подаются на один электрод (H) антенны (SISO режим), для MIMO нужно докупать такие же дуплексоры (если стоят L то только L и брать) и ставятся на вторую пару выходов радиомодуля, выход на второй электрод (V) - в результате получаем MIMO в HV двухполяризационном режиме на одной паре частот. В таком режиме удалось поднять линк на 18км со скоростями порядка 700Мбит в обоих направлениях (суммарно 1400Мбит). Несимметричного режима здесь нет по понятным причинам частотного разделения. Edited March 15, 2018 by FASINFO Вставить ник Quote
moob82 Posted March 15, 2018 Posted March 15, 2018 2 часа назад, FASINFO сказал: Нет. 11FX в принципе работает по принципу частотного распределения Rx/Tx с разносом частотных радиостволов на 530 МГц крест-накрест (Rx/Tx) и смешивает их через дуплексоры. Фирменный дуплексор нижнего (L) диапазона имеет 2 канала: 10700-10955 и 11200-11445 (дуплексор H имеет еще более высокие частоты) - они ставятся "зеркально" на радиоблоках, т.е. один передает по нижней частоте и "слушает" по верхней, другой наоборот передает по верхней и "слушает" по нижней. При этом ширина полосы для каждого канала 56МГц. С одним дуплексором сигналы смешиваются и подаются на один электрод (H) антенны (SISO режим), для MIMO нужно докупать такие же дуплексоры (если стоят L то только L и брать) и ставятся на вторую пару выходов радиомодуля, выход на второй электрод (V) - в результате получаем MIMO в HV двухполяризационном режиме на одной паре частот. В таком режиме удалось поднять линк на 18км со скоростями порядка 700Мбит в обоих направлениях (суммарно 1400Мбит). Несимметричного режима здесь нет по понятным причинам частотного разделения. Спасибо за ответ. Вставить ник Quote

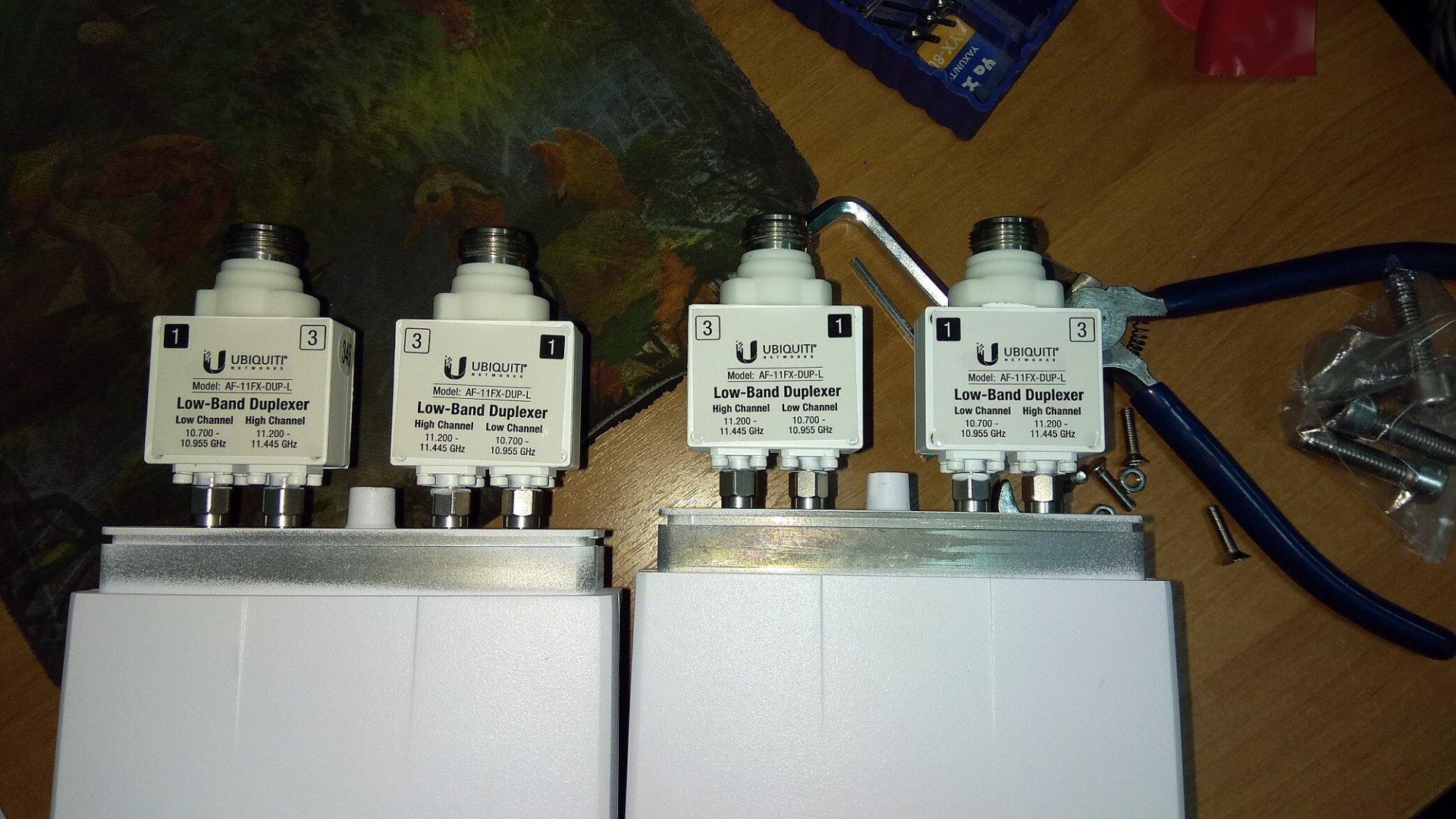

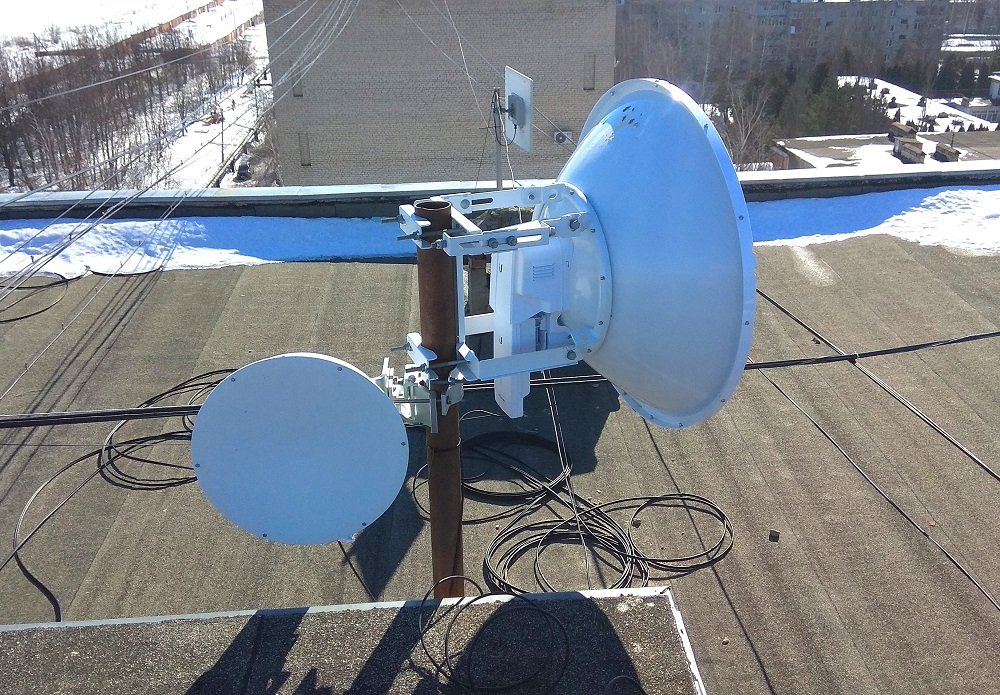

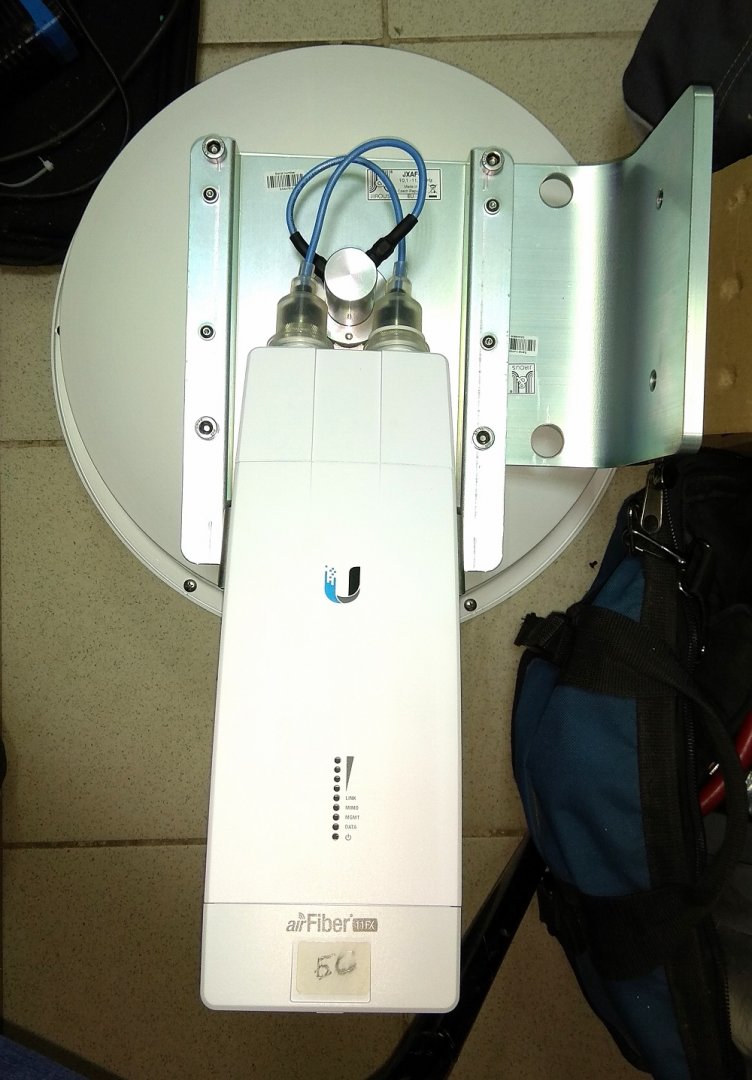

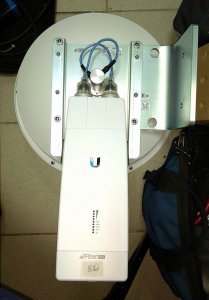

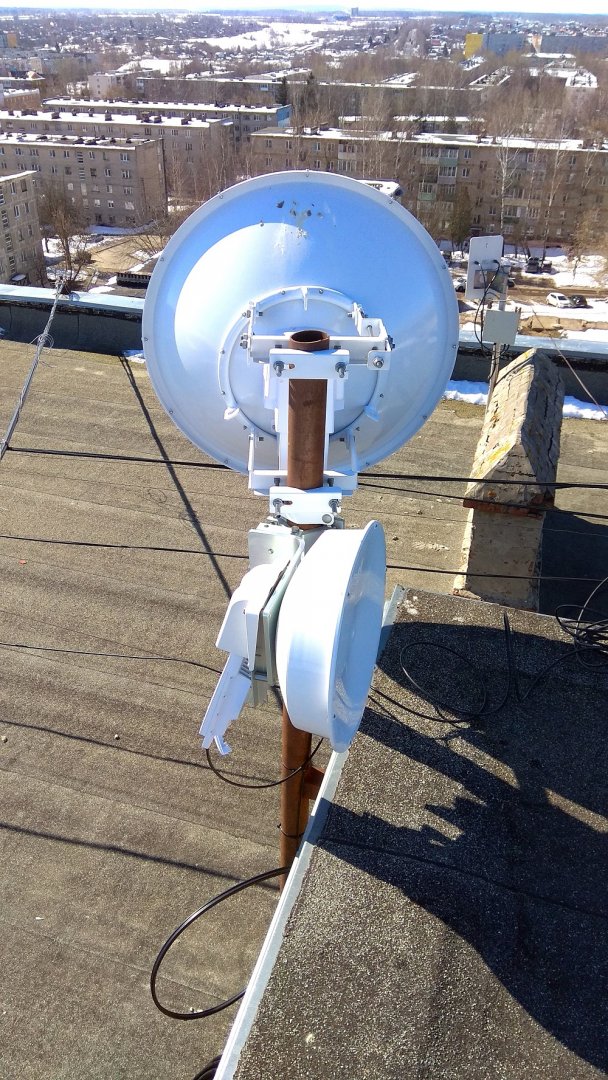

bf1648 Posted March 29, 2018 Posted March 29, 2018 (edited) Потестировал сегодя еще пару 11Х, но на этот раз с дуплексорами LOW-Band и с маленькими антеннами JRMA-380-10/11 с адаптерами JXAF-11 на расстоянии 22 км. Облучатели переставлены на Х поляризации(45 гр). Канальную скорость удалось получить 530 мБит/с, что считаю неплохо с такими маленькими кастрюльками. На фото можно сравнить размеры антенн (большая это тоже 11X) Антенны очень узконаправленные - я после настройки сигнала с двух сторон переставил одну релейку на 1,5 метра в сторону (на другую мачту), и соединиться я больше не смог, пока не подкрутили релейку на другой стороне линка. И это на расстоянии 22 км. Edited March 29, 2018 by bf1648 Вставить ник Quote
Constantin Posted March 29, 2018 Posted March 29, 2018 22 минуты назад, bf1648 сказал: Антенны очень узконаправленные - я после настройки сигнала с двух сторон переставил одну релейку на 1,5 метра в сторону (на другую мачту), и соединиться я больше не смог, пока не подкрутили релейку на другой стороне линка. И это на расстоянии 22 км. ага ага а мы поверили, ибо лаптем хлебаем, изначально не свели, сидели на боковом лепестке...да еще и не на 2. на линке 5,8 км на доках где луч 0,34 градуса перенос на 5+метров по стене не привело к потере даже десятых долей от децибела, и если я правильно помню математику с геометрией то на 22 км даже если взять, что там антенна 0,5 градуса (что не совсем так) там на другой стороне пятно диаметром 192 метра!!!, так не лечите что перенос на 1,5 метра что то меняет. Вставить ник Quote
bf1648 Posted March 29, 2018 Posted March 29, 2018 Может быть и боковой. Но факт в том, что юстировать я умаялся - ловить нужно доли миллиметра. Благо, что контруктив антенн неплохой. С 0,8 м тарелками на этом же пролете было гораздо проще. Вставить ник Quote
Constantin Posted March 29, 2018 Posted March 29, 2018 4 минуты назад, bf1648 сказал: С 0,8 м тарелками на этом же пролете было гораздо проще. странное заявление, чем больше размер тем уже луч и выше усиление вот вторая часть и помогает вам не знаю насчет долей миллиметра но целые миллиметры - да. не знаю первую релейку сводил часа 2, в основном проблем зацепиться.... последнюю а это меньше 3 недель назад свели минут за 30-40, правда после вчерашнего шторма потеряли 3 дб придется лезть подюстировать, но это нормально для данных релеек и типа крепления антенн Вставить ник Quote
kasterok Posted March 31, 2018 Posted March 31, 2018 Здравствуйте. Так и не пойму в чем отличие 11FX Full-Duplex Low-Band от 11FX Full-Duplex кроме цены? И получилось ли у кого зарегистрировать мость на этом оборудовании. Вставить ник Quote
Unker Posted April 1, 2018 Author Posted April 1, 2018 7 часов назад, kasterok сказал: зарегистрировать мость Для этого должен быть ССС, пока его нет - про регистрацию можно забыть. PS. если найти аналогичное оборудование на этих же частотах с ССС можно попробовать зарегистрировать его, и при регистрации указать мак-адреса убикути. Вставить ник Quote
bf1648 Posted April 1, 2018 Posted April 1, 2018 (edited) 17 часов назад, kasterok сказал: Здравствуйте. Так и не пойму в чем отличие 11FX Full-Duplex Low-Band от 11FX Full-Duplex кроме цены? И получилось ли у кого зарегистрировать мость на этом оборудовании. 11FX Full-Duplex - голая железка, вообще без дуплексоров. Для работы нужно покупать к ней один или два дуплексора(h или l), в зависимости от того, как она будет работать - siso или mimo и в каком диапазоне. 11FX Full-Duplex Low-Band - та же самая железка, но в комплекте поставки есть один дуплексор Low-Band. Для работы в mimo нужно приобрести еще один такой дуплексор. 11FX Full-Duplex High-Band - соответственно то же самое, только с одним дуплексором high-band. Edited April 1, 2018 by bf1648 Вставить ник Quote
kasterok Posted April 1, 2018 Posted April 1, 2018 Какой вариант посоветуете на 30 км и какие антенны лучше использовать? Вставить ник Quote
Constantin Posted April 1, 2018 Posted April 1, 2018 43 минуты назад, kasterok сказал: Какой вариант посоветуете на 30 км и какие антенны лучше использовать? на такое расстояние операторский линк на таких частотах не получите, хороший инет домой да, а так в хороший дождь будет ложиться. Вставить ник Quote
bf1648 Posted April 1, 2018 Posted April 1, 2018 (edited) @kasterok антенны 0,8м AF-11G35 от UBNT или что-то от Jirous - 0,69м или 0,9м. Для Jirous нужен адаптер JXAF-11. @Constantin линк 20 км на этих железках и антеннами 0,8м в дождь и снег даже не проседает, не говоря уже о "ложится". Работает почти пол года уже. А на ubnt-шном форуме есть пример линка на 11Х, успешно работающего на 80км с антеннами 1,2м: https://community.ubnt.com/t5/airFiber-Stories/50-mile-80km-AF11X-Link/cns-p/2265530 Там автор линка пишет, что был сильный дождевой шторм, и при этом все работало без проседания скорости. Edited April 1, 2018 by bf1648 Вставить ник Quote
Constantin Posted April 1, 2018 Posted April 1, 2018 6 часов назад, bf1648 сказал: линк 20 км на этих железках и антеннами 0,8м в дождь и снег даже не проседает, не говоря уже о "ложится". Работает почти пол года уже. полгода? откуда вы? вроде зима, какие дожди?? 6 часов назад, bf1648 сказал: А на ubnt-шном форуме есть пример линка на 11Х, успешно работающего на 80км с антеннами 1,2м: https://community.ubnt.com/t5/airFiber-Stories/50-mile-80km-AF11X-Link/cns-p/2265530 Там автор линка пишет, что был сильный дождевой шторм, и при этом все работало без проседания скорости. простите он вам ***ит..... Вставить ник Quote
bf1648 Posted April 2, 2018 Posted April 2, 2018 6 часов назад, Constantin сказал: полгода? откуда вы? вроде зима, какие дожди?? См. предыдущую страницу этой темы - там я писал про дождь в ноябре. 6 часов назад, Constantin сказал: простите он вам ***ит..... Ясно, понятно... Далее дискуссию считаю бесполезной, ибо я ничего не продаю , а просто делюсь своими впечатлениями о железе, и никому ничего доказывать не собираюсь. И тем более устраивать споры) Вставить ник Quote
Unker Posted April 7, 2018 Author Posted April 7, 2018 Операторские каналы на 13ггц длиной 30-40км работают без особых просадок с антеннами 1.2м. Можно смело ставить 0.8-0.9 на 20 км. Вставить ник Quote
